Особенности установки напорного канализационного коллектора

Нюансы использования сети

Существует несколько случаев, когда необходимо использование напорной канализации. К ним относятся:

• расположение дома ниже уровня расположения центральной канализации (к примеру, в балке);
• неровность рельефа местности на пути следования стоков в место утилизации;
• необходимость открытой прокладки труб канализации (к примеру, над дорогой);
• отсутствие возможности выкапывания траншеи под наклоном с целью обеспечения самотека вод;
• необходимость использования каналов малого диаметра.

Система, собранная из труб малого диаметра и не имеющая достаточного уклона, должна быть только напорной, иначе будут проблемы с отведением стоков

Прокладка напорной канализации (ПВХ и из других материалов) требует согласования проекта с инженерными службами конкретного района касательно пересечения с иными сетями.

Для экономии денежных средств можно установить одну систему на несколько хозяйств. Это объединение реально, поскольку в продаже имеются насосы самой разной мощности.

Конструкция и преимущества стеклопластиковых коллекторов дождевой канализации производства компании «Флотенк»

Компания «Флотенк» для производства ливневых коллекторов использует такой композитный материал, как стеклопластик. Именно благодаря его отличным характеристикам эти емкости как нельзя лучше выполняют возложенные на них задачи.

Прежде всего, следует сказать, что коллекторы из стеклопластика для сбора дождевой воды по своим прочностным характеристикам, устойчивости к статическим и динамическим механическим нагрузкам существенно превосходят те, что выпускаются другими фирмами из пластмасс (как правило — полипропилена), и почти не уступают металлическим.

Эти коллекторы имеют совсем небольшую массу, что облегчает их транспортировку, погрузочно-разгрузочные работы, а также монтаж. Одной из особенностей и одновременно преимуществ стеклопластиковых ливневых канализационных коллекторов является то, что они имеют практически идеально гладкую внутреннюю поверхность, отложения на ней образуются очень медленно, и поэтому очищать стенки емкостей нужно достаточно редко

Что касается такой важной характеристики, как срок эксплуатации, то он у этих резервуаров чрезвычайно длителен, и измеряется несколькими десятилетиями

Купить или заказать коллекторы для «ливневки» из стеклопластика именно в компании «Флотенк» имеет смысл еще и потому, что они предлагаются по очень выгодной цене. Эта фирма сама их и разрабатывает, и изготавливает, поэтому стоимость резервуаров вполне разумная, существенно более низкая, чем у многочисленных посредников.

Функции и особенности ливневых коллекторов

Коллектор сточных вод — это, по сути дела, аккумулятор всех поверхностных стоков, которые в нем отстаиваются, очищаясь при этом от механических загрязнений. Если в отводимых водах их достаточно много, то эти устройства могут дополнительно оснащаться или фильтрами, или решетками.

Разрабатывая дождевые коллекторы для сбора ливневых вод с той или иной территории, проектировщики обязательно принимают во внимание два следующих фактора: предполагаемый максимальной объем накапливаемых стоков, а также способ их удаления. В зависимости от этих условий определяется то, какую именно емкость резервуар должен иметь в том или ином случае. Из коллекторов дождевой канализации отстоявшаяся вода может удаляться на поля фильтрации или же (если уровень их загрязненности соответствует действующим нормативам) непосредственно в окружающую среду (овраги, водоемы)

Зачастую ее стараются использовать более рационально: откачивают при помощи погружных насосов, а затем применяют для полива или же в других хозяйственных целях

Из коллекторов дождевой канализации отстоявшаяся вода может удаляться на поля фильтрации или же (если уровень их загрязненности соответствует действующим нормативам) непосредственно в окружающую среду (овраги, водоемы). Зачастую ее стараются использовать более рационально: откачивают при помощи погружных насосов, а затем применяют для полива или же в других хозяйственных целях.

Этапы монтажа

Работы по установке КНС выполняют в такой последовательности:

• Определяют место установки насоса. Как правило, его монтируют в низшей точке канализационного коллектора.
• Крепежи, входящие в комплект к насосу, устанавливают на подготовленной площадке.
• Монтируют само устройство и проверяют надежность его позиции. КНС должна стоять ровно, без перекосов и вынужденных поворотов относительно входа/выхода коллектора.
• К входным/выходным отверстиям насоса подключают резиновые шланги, имеющиеся в комплекте.
• Шланги стыкуют с трубами коллектора с помощью специальных фитингов.
• Все места соединений дополнительно обрабатывают герметиком.
• Собранную систему подключают к электричеству.

Назначение и особенности конструкции

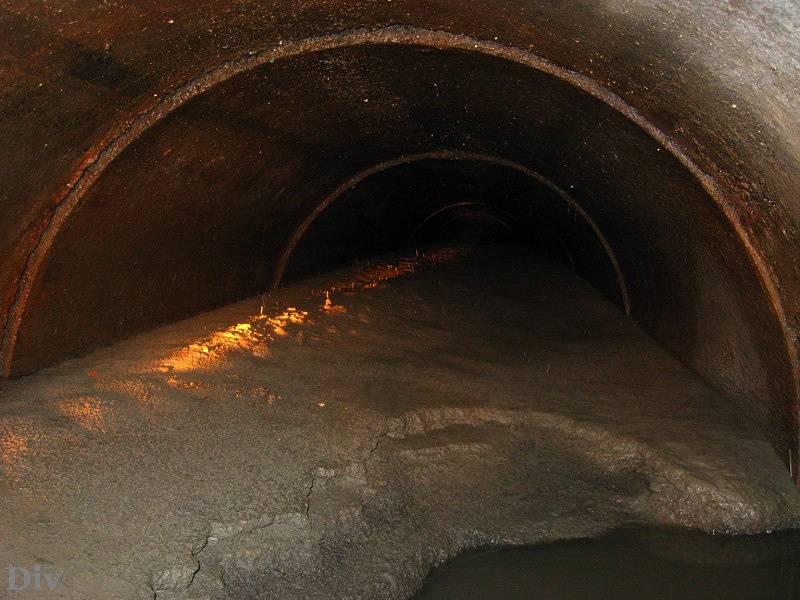

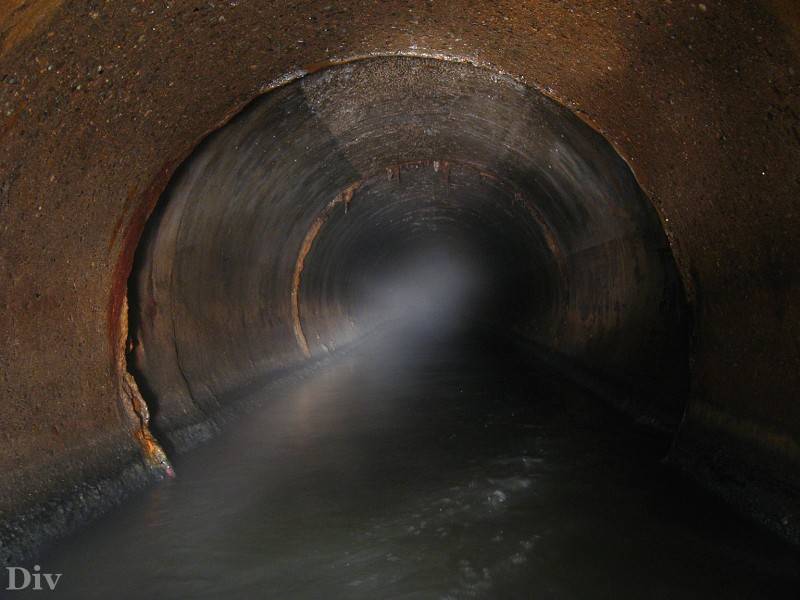

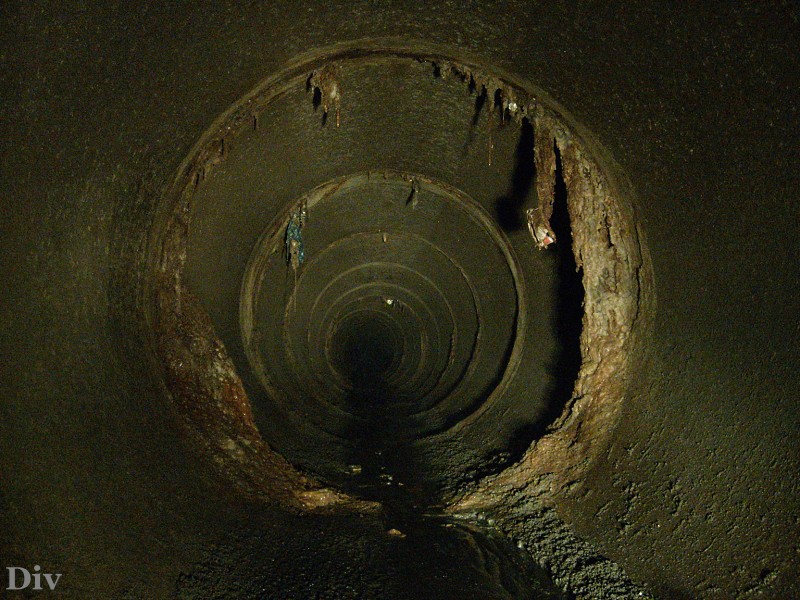

Не все пользователи знают, что такое коллектор канализации. При этом, большинство людей имеет примерное представление об общем строении системы. Незнаком сам термин, определение элемента.

Сам термин обозначает подземный
трубопровод или канал большого размера. Иногда в коллекторы помещают целые
реки. Например, помещение под землю реки Неглинной в Москве.

Канализационный коллектор — это основной
трубопровод, по которому стоки перемещаются от участков слива до систем
очистки. Его длина может составлять несколько километров или ограничиваться
считанными метрами. В зависимости от размеров, для строительства используются готовые трубы или
строительные материалы:

• кирпич;
• железобетонные блоки или монолитная отливка.

Использование кирпичной кладки в
настоящее время прекращено из-за низкой скорости сборки. Строительство канализационных
коллекторов требует высокой скорости, поэтому используют сборные каналы из железобетонных
колец, или производят заливку прямо на месте. Однако, современные системы
строят из готовых пластиковых элементов. Они превосходят все альтернативные
варианты по скорости сборки, долговечности, устойчивости к воздействию воды и
агрессивных веществ. Во время реконструкции
старые системы часто заменяют на новые пластиковые каналы.

Коллектор канализации обычной городской системы не
имеет слишком больших размеров. Его сечение обеспечивает пропускную способность
городской сети с учетом коэффициента запаса на случай увеличения числа

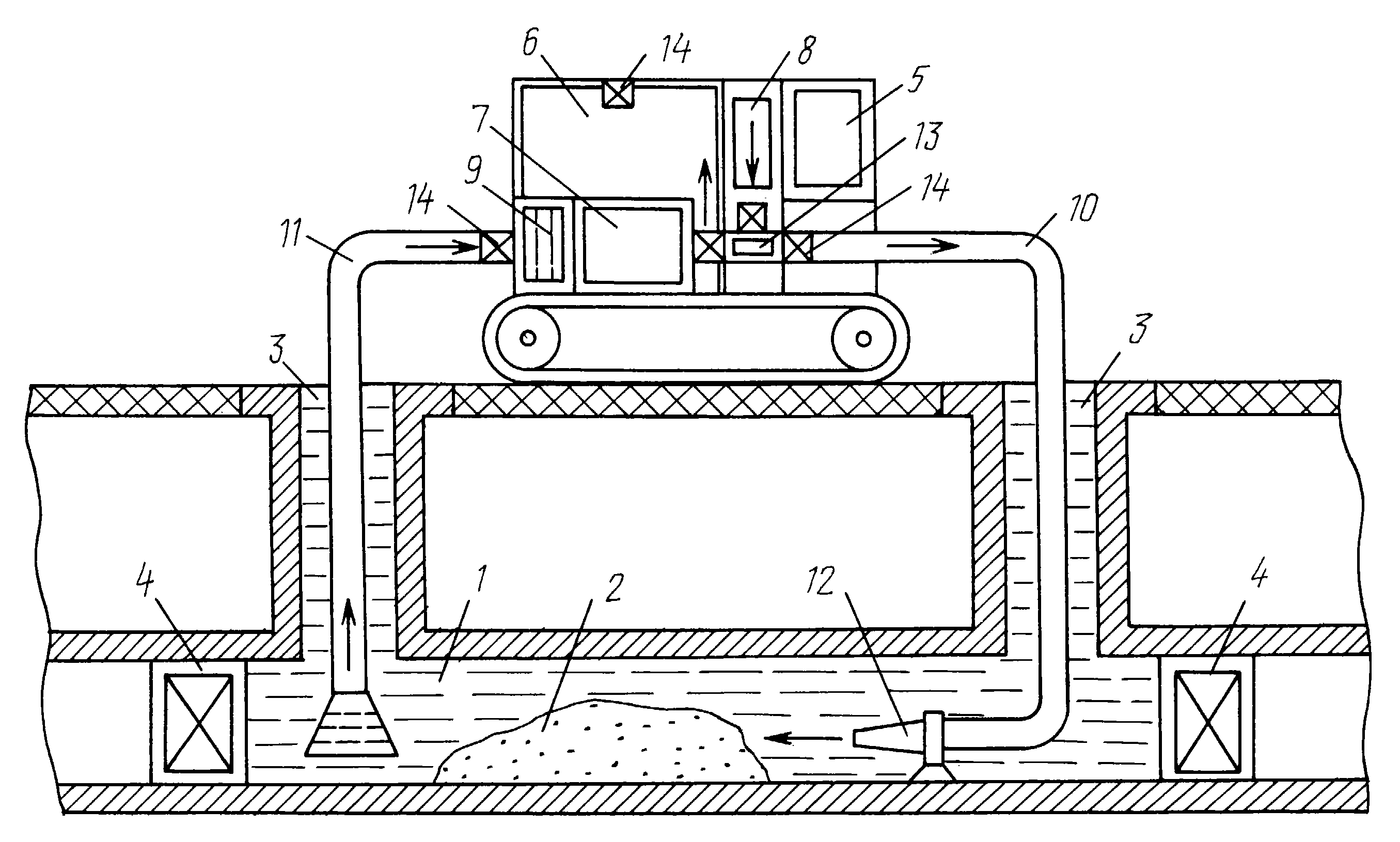

пользователей. Для устранения засоров и пробивки пробок по всей длине устанавливают коллекторные

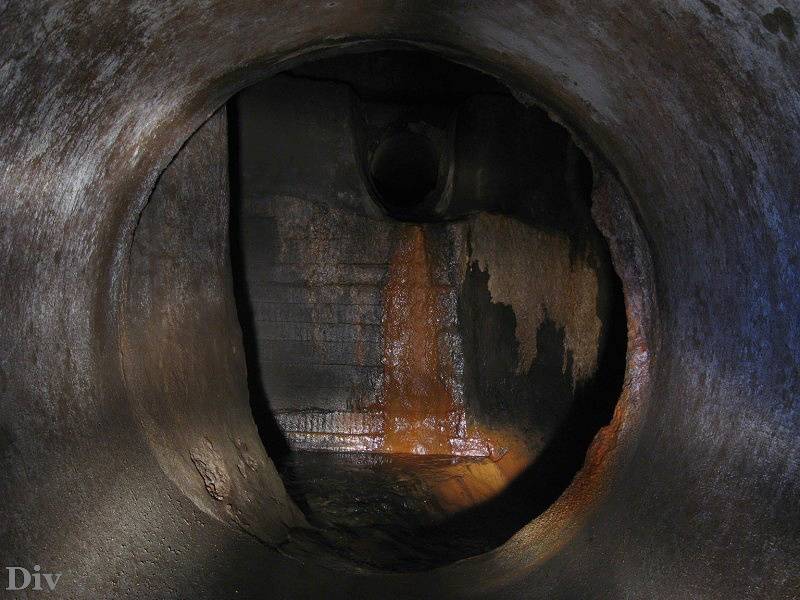

колодцы. Они обеспечивают доступ для проведения ремонтных работ. Кроме этого,
колодцы ставят в узлах или на точках поворота линии. На дне колодцев
устанавливают желоба, соединяющие входной и выходной патрубки. Они выполняют
направляющую функцию, способствуют сохранению энергии потока.

Канализационные Определение и значение | YourDictionary

so͝oər

коллекторы

существительное

коллекторы

Труба или канализация, обычно подземная, используемая для отвода воды и отходов.

Новый Свет Вебстера

Средневековый слуга высокого ранга, отвечающий за подачу еды и рассадку гостей.

Новый мир Вебстера

Человек или вещь, которые шьют.

Новый мир Вебстера

Мелкая листовертка, личинка которой сшивает края листа с помощью шелка.

Яблоневый листолист, Phoxopteris nubeculana.

Викисловарь

Синонимы:

Синонимы:

глагол

чистить канализацию.

Новый мир Вебстера

Существительное

Единственное число:

канализация

Множественное число:

канализация

• Middle English from Anglo-Norman sewere from Vulgar Latin exaquāria Latin ex- ex- Latin aquāria feminine of водолей относящийся к воде ( из аква вода akw-ā- в индоевропейских корнях)

  От Американский словарь английского языка, 5-е издание * exaquāria («слив для отвода воды»), от латинского ex («из, из») с аквариум .

  От Викисловарь

• От англо-норманнского asseour , от старофранцузского asseoir («найти место для»), от латинского assidÄ“re , настоящее активное причастие assideō («» ), от объявления («к, к, в») + sedeō («сидеть»).

Гидроизоляция канализационных шахт

Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.

Гидроизоляция осуществляется в соответствии со следующими правилами:

1. Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
2. Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
3. Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.

Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.

https://youtube.com/watch?v=Lg7l8vHw13s

Утепление канализационных труб

Утепление трубопровода необходимо, если вы проживаете в регионе с морозными зимами либо не хотите копать слишком глубокую траншею. Какие материалы используются в качестве утеплителя для малозаглубленной канализации:

• стекловата;
• минвата;
• вспененный полистирол.

Чтобы на 100% быть уверенными в том, что система не промерзнет в условиях сурового климата, установите греющий кабель. У него есть специальный датчик, который сработает, если температура понизится до минимально допустимой. Дополнительные расходы быстро окупятся, ведь вам не придется ремонтировать канализацию, если она промерзнет. Кроме того, удастся сэкономить на проведении земляных работ: благодаря утеплению не потребуется рыть глубокие траншеи.

Испытание и гидравлическое испытание системы

После завершения установки канализационного коллектора необходимо провести испытание и гидравлическое испытание всей системы. Это позволит убедиться в правильной работе системы и ее герметичности перед введением в эксплуатацию.

Испытание системы проводят в соответствии с техническими требованиями и нормативами по организации и эксплуатации внутренних инженерных сетей. Гидравлическое испытание позволяет определить герметичность труб и соединений, а также прокладку вентиляционных и дренажных труб.

Перед началом испытания следует убедиться, что:

• Все соединения и фитинги системы установлены правильно и герметичны;
• Нет видимых повреждений или утечек в системе;
• Все санитарные приборы и трубы подключены к системе;
• Вентиляционные трубы установлены правильно и не засорены;
• Система готова к заполнению водой.

Испытание системы проводят следующим образом:

1. Подготовка системы к испытанию: закрытие затворов на линиях и открытие затворов, обеспечивающих подвод воды.
2. Заполнение системы водой: при помощи насоса или другого оборудования подачи воды заполняют систему до уровня, соответствующего рабочей его части.
3. Установка манометра: на линию подвода воды устанавливают манометр для измерения давления.
4. Измерение давления: подачу воды продолжают до достижения давления, указанного в технических требованиях, и проводят его измерение.
5. Наблюдение и проверка: в течение определенного времени систему оставляют под давлением. В этот период необходимо наблюдать за изменением давления и поиском потенциальных утечек.

По окончании испытания системы гидравлическим давлением важно убедиться, что давление не изменяется и нет видимых утечек или повреждений в системе. Если обнаружены какие-либо проблемы, следует соответствующим образом исправить их до введения системы в эксплуатацию

Испытание и гидравлическое испытание системы являются важными этапами установки канализационного коллектора. Они позволяют обнаружить и исправить потенциальные проблемы, обеспечивая правильную работу и долговечность системы.

Виды емкостей для коллектора

Септик из бетонных колец

Присоединяемые к магистралям резервуары используются для накопления загрязненных вод либо для их осветления и фильтрации. В бытовых условиях применяют три вида коллекторных трубопроводов, и в соответствии с предназначением выбираются очистные емкости.

Бытовой коллектор

Выбор бытового очистного устройства зависит от нескольких факторов:

• режима использования;
• количества жильцов;
• зависимости от энергоресурсов;
• особенности грунта.

Есть небольшие очистные сооружения для дач и малосемейных домиков, а также комплексы, способные обслужить целый поселок. При выборе учитывается возможность подключения к источнику электропитания.

Если удобнее энергонезависимая система, устанавливают выгребные ямы и септики – герметичные либо дренируемые. Им не требуется подключения к электричеству, монтировать такие устройства довольно просто. Но выгребы требуется регулярно очищать.

Септики в частой откачке не нуждаются, но необходимо постоянно добавлять биопрепараты. Суть таких конструкций – в переработке органических отходов особыми микроорганизмами. Жидкость осветляется до 75 процентов. Для большего очищения и безопасного сброса в водоем или грунт необходимо устанавливать специальные биофильтры.

Разновидностью септиков являются аэротенки. В них используют аэробные бактерии, жизнедеятельность которых поддерживается принудительной подачей кислорода для создания слоя активного ила. В нем перерабатывается большее количество нечистот.

Коллектор для ливневки

Для ливневой канализации используют пластиковые трубные отрезки и герметичные емкости из этого же материала для обустройства колодцев. Поскольку в талой и дождевой воде есть только минеральные взвести, такая жидкость безопасна для экологии и после отстаивания может использоваться для технических нужд:

• помывки автомобилей и асфальтированных поверхностей;
• полива цветника, садово-огородных культур;
• летнего душа.

Сами трубы укладывают неглубоко под поверхностью земли. Резервуар же заглубляют ниже точки промерзания и утепляют. Колодцы оснащают насосным оборудованием: погружным, полупогружными либо поверхностным.

Дренажный коллектор

Перфорированные дренажные трубы укладывают глубже, чем магистрали для ливневки. Это необходимо для сбора излишней влаги с внутреннего слоя земли. В качестве отстойников используют также пластиковые резервуары или создают железобетонные колодцы.

Воду из дренажного накопителя также разрешено применять для технических нужд.

Если используются легкие полимерные конструкции, их необходимо заякорить с помощью анкеров к бетонной стяжке на дне колодца. Иначе емкость во время паводка всплывет, либо ее стенки деформируются.

Монтаж коллекторной сети

После проведения замеров и составления проекта сооружения, проводят земляные работы:

1. Ниже уровня замерзания земли выкапывают канаву под коллекторные магистрали и котлованы для колодцев.
2. На дно траншей укладывают песчано-гравийную подушку толщиной около 15 см, трамбуют. Сверху кладут трубы или устанавливают колодезные резервуары.
3. Для самотечной системы канализации магистрали монтируют с наклоном в 2 см на метр трубы в сторону накопительной емкости.
4. Трубы и пластиковые емкости утепляют, последние при необходимости якорят.
5. Стыки герметизируют, затем систему тестируют на отсутствие протечек, закачивая внутрь воду.

Если проверка прошла успешно, траншея закапывается, выход магистрали предварительно опускается в накопитель либо соединяется с септиком.

Большинство далеких от сантехники людей знает о городской канализации только то, что вертикальная труба в ванной называется стояком, а канализационный коллектор — это что-то непонятное, прячущееся в колодцах. Сегодня нам предстоит знакомство с устройством сточной системы — от внутриквартирной разводки до очистных сооружений. Итак, приступим.

Правила расположения

Устройство коллектора в частном доме имеет массу нюансов и начинается с проектирования системы. Особую роль тут играет правильное размещение составных частей устройства.

На место расположения элементов канализационной системы влияют рельеф местности, климат в данном регионе, глубина промерзания почвы и залегания грунтовых вод. Кроме того, следует учесть типы и параметры оборудования (насоса, септика). От этого будет зависеть необходимость оборудования на участке заезда для ассенизаторской машины.

Для того чтобы канализация была безопасной, специалисты советуют:

• Размещать септик на расстоянии в 5 м от жилого дома и 1 м от жилых построек;
• Располагать очистные сооружения на расстоянии в 30 м от скважин и колодцев с питьевой водой;
• Ставить ЛОС на дистанции в 10 м от речек и ручейков;
• Размещать станции сбора и очистки отходов на расстоянии в 30-50 м от ближайших естественных водоемов.

Перед постройкой коллектора следует проконсультироваться со специалистами Для прокладки канализационной магистрали следует выбирать трубы, устойчивые к воздействию коррозии и агрессивных агентов. Угол наклона коллектора необходимо рассчитывать исходя из диаметра труб: чем больше диаметр трубопровода, тем меньший уклон должна иметь система. Для того чтобы исключить переполнение водопровода и очистных сооружений, необходимо предварительно провести расчет коллектора.

Основные узлы напорной канализации

Главным узлом канализационной напорной сети является насосная станция, в которую поступают все стоки от сантехнических приборов. Мощный насос обеспечивает передвижение нечистот в место их утилизации.

Конструктивно станция представляет собой накопительный резервуар, собирающий сточные воды до некоторого уровня. В определенный момент включается насос и транспортирует их в напорный коллектор – магистраль герметичных трубопроводов, обеспечивающих перенос сточных вод в сливную яму, центральную канализацию или септик. Современные канализационные насосные станции работают в автоматическом режиме и не требуют вмешательства человека, кроме случаев возникновения поломок оборудования.

Для прокладки сети трубопроводов могут быть использованы напорные каналы из стали, чугуна или поливинилхлорида. Если канализация устраивается комбинированным способом, то трубы для работы под давлением используются после насосной станции, до нее – стандартные изделия. Исключение могут составлять участки подъема вод с подвала.

Современные канализационные сети монтируются из напорных полимерных труб, например, ПВХ

Для транспортировки стоков с нижних этажей используется мини канализационная станция, монтирующаяся на выходе унитаза. Часто в таких комбинированных системах применяется напорный клапан обратного действия, который блокирует возможное возвращение нечистот вниз после того, как выключается насос.

Назначение и конструктивные особенности

Элемент канализации предназначается для отвода нечистот и сливов в точку сбора. Для их создания применяют различные материалы:

• кирпич;
• железобетон – монолит или кольцевые изделия;
• пластик – полиэтилен, полипропилен и ПВХ.

Последний вариант пользуется наибольшим спросом благодаря соотношению стоимости и качества. Чтобы придать пластиковому трубопроводу необходимую жесткость, стенки гофрируют. А чтоб неровная поверхность не снижала пропускную способность, внутренний слой делают гладким.

Коллекторные сети и отстойники отдельных домов или даже микрорайонов объединяют общими колодцами: они необходимы для инспекции устройств и сетей, их профилактической либо аварийной очистки. В узловых местах и на поворотах также обязательна установка колодезных сооружений.

Поворотные конструкции в канализации обычно оснащают желобными вставками с направляющей функцией. Они необходимы, чтобы снизить гидравлическое сопротивление водного потока – так он без проблем сможет преодолевать даже сложные изогнутые участки.

Существуют специальные перепадные колодцы – их используют на сложных ландшафтах, если необходимо видоизменить глубину пролегания трубопроводов канализации.

Подземные коллекторы нуждаются в качественной вентиляции. Для этого систему оснащают отдельно стоящими трубными отрезками (сечением не меньше 300 мм). Их устанавливают на дистанции не более 0,5 км друг от друга.

канализационный коллектор

Канализационные сети, насосные станции и сооружения для очистки цеховых стоков, размещаемые на промышленной площадке, относятся к так называемой системе внутриплощадочной канализации данного предприятия.

Обесфеноленные стоки по самотечному коллектору непрерывно поступают через камеру переключения в приемный резервуар, облицованный кислотостойким материалом. Уровень стоков в камерах определяют визуально.

Схема очистной канализационной станции на полную очистку производительностью 150 мл. сутки.

Сточные воды по самотечному коллектору поступают в приемные колодцы, где установлены вертикальные насосы 2НФ, подающие их в дв хъярусный отстойник. Оттуда ояи поступают на биологические фильтры, размещенные в виде полукольца шириной 4 6 м вокруг двухъярусного отстойника.

При определении диаметра труб самотечных коллекторов принимают, что скорость движения потока жидкости равна от 0 25 до 0 70 м / с, что превышает критическую скорость взвешивания и исключает появление засоряющего и расслоенного режимов.

В пределах застроенной части города главные коллекторы трассируют по городским проездам. Гидравлический расчет главного коллектора.

При гидравлическом расчете самотечных коллекторов диаметром более 500 мм рекомендуется учитывать местное сопротивление на поворотах, при слиянии потоков, в случаях, когда диаметр присоединения равен не менее 350 мм, а также при наличии перепадов на основном коллекторе.

При разбивке трассы самотечных коллекторов нивелирование постоянных реперов должно выполняться с точностью не ниже III, а напорных — не ниже IV разряда. Вдоль трассы должны быть установлены временные реперы, связанные нивелирными ходами с постоянными реперами.

Иерархия городских канализационных сетей следующая:

 дворовые и внутриквартальные сети диаметром  150-200 мм, которые строят на территории застройки в пределах красных линий, то есть не выходя на территорию улиц:

 уличные коллекторы диаметром  250-400 мм, которые строят, наоборот, за красными линиями застройки, то есть по территории улиц (могут иметь насосные станции перекачки);

 районные коллекторы диаметром  500-1000 мм, которые строят для района канализования (могут иметь насосные станции перекачки);

 городской коллектор диаметром  1000-5000 мм, который строят вдоль города по наиболее пониженной его части (имеет насосные станции перекачки).

На канализационных сетях сооружают смотровые колодцы из железобетонных колец диаметром 1 метр (глубиной до 6 метров) и 1,5 метра (глубиной до 6 метров). Шаг колодцев принимают по СНиП 2.04.03-85.

Чтобы в полной мере понять важность этого показателя, достаточно узнать цены на 200-мм трубы, используемые в самотечных конструкциях, и на 80-мм трубы, применяемые для обустройства канализационных систем

• Простота и быстрота монтажа. Поскольку напорная канализация не использует массу траншей и переливных колодцев, то и скорость возведения такой системы будет гораздо выше.
• Длительный срок службы. Стандартные трубопроводы могут прослужить без особых проблем минимум 50 лет.

  Насосные станции обычно имеют 30-летнюю гарантию. Конечно, неполадки могут возникнуть, да и возникают, но они редко бывают критичными: как правило, из строя выходят незначительные механизмы, легко поддающиеся ремонту.

Популярные материалы раздела

Можно ли продать землю выше кадастровой стоимости

Выплаты до 18 лет малоимущим в 2019 году

Приказ о проведении вводного инструктажа по го и чс образец

Кто платит за уборку снега ук или тсж

Список специальностей на юридическом

Коллективное заявление в прокуратуру по факту мошенничества

Особенности монтажа

Строительство канализации производится на основании проектных данных. Предварительный расчет и создание схемы сборки выполняют в соответствии с нормами СНиП и СанПиН, обеспечивая полное соответствие всем требованиям.

Прокладка трубопровода производится на глубине, превышающей уровень зимнего промерзания грунта. Порядок действий:

• земляные работы. Роют траншею под трубопровод. Сразу же делают гнезда для смотровых колодцев;
• на дно всех углублений насыпают песчаную подушку для выравнивания и придания заданного уклона;
• производя укладку труб с определенным уклоном в сторону приемного резервуара (обычно для самотечных систем 2 см на каждый метр);
• если используются пластиковые емкости для колодцев, на дне сначала укладывают бетонную плиту — якорь. Она препятствует выдавливанию резервуара грунтовыми водами;
• все соединения тщательно уплотняют. Проверяют систему на герметичность. после этого трубы утепляют и засыпают грунтом.

При строительстве напорных комплектов сначала собирают КНС, после чего прокладывают остальные траншеи по описанной схеме. Для обслуживания и ремонта насосов необходимо обеспечить доступ к станции в любое время года.
