Муфты и втулки для соединений
Применение муфт и втулок для соединений имеет ряд основных особенностей:
• такая деталь, как муфта используется для соединения участков труб канализационных и водопроводных систем с равным диаметром; • втулка применяется для уменьшения диаметра до заданного размера, который соответствует соединению. Натягивается на раструб трубы; • во избежание увеличения вероятности появления утечек и забиваний необходимо минимизировать проектом канализационной системы количество используемых муфт, так как одна муфта в трубе дополнительно образовывает два стыковых сопротивления; • применение муфт для соединения необходимо только в случае преодоления препятствий на пути их прокладывания стойки каркаса, других коммуникаций.
Для надежного соединения труб при преодолении препятствий необходимо выполнить следующее:
1. Вырезать в стойке отверстие диаметром немного больше, чем необходимо. 2. Отрезать часть трубы, ориентировочно одинаковую по длине с расстоянием между стойками. 3. Часть ее вставить в вырезанное отверстие под небольшим углом. При прохождении окончания трубы дальше стойки, необходимо эту стойку подключить к трубопроводной системе посредством различных фитингов.
Трубные соединения и фасонные детали
Соединение канализационных труб с фасонными деталями выполняется в таком порядке:
1. В первую очередь нужно проконтролировать существование скоса в конце отрезанной трубы, а также убедиться в надежном расположении кольца для уплотнения раструба. Для усиления герметичности стыка применяют двухлепестковые уплотнители с встроенным распорным кольцом для организации неподвижности уплотнителя. 2. Очистить от загрязнений внутреннюю часть раструба, заостренный край и кольцо для уплотнения. 3. Смазать гладкий край трубы, фасонной детали. Внутренняя часть деталей не смазывается. В качестве смазки можно использовать силиконовую пасту, которая обладает следующими свойствами:
• формирует при стыковке мягкое скольжение; • в период эксплуатации при тепловых искривлениях снижает степень трения между кольцом для уплотнения и поверхностью трубы, а также препятствует склеиванию их, что снижает внутренние напряжения и коробления трубопровода; • создает нормальные условия резиновому уплотнителю для сохранения механических и термических свойств, что продлевает срок использования канализационной системы.
4. Вставить до конца в раструб гладкий край трубы. При этом отметить уровень прикосновения раструба с гладкой частью трубы и вытащить гладкий конец на уровне 10 мм, сохранив в таком виде соединение до дальнейшей установки.
Расстояние в 10 мм между соединенными трубами создает условия для компенсации возможных колебаний ее длины под влиянием перепада температур и тем самым препятствует образованию в системе различных напряжений и деформаций.
5. Гладкие края фасонных деталей можно задвинуть до упора.
Таким образом, правильно соблюдая порядок соединения труб с фасонными деталями канализационной системы можно достичь надежности и долговечности периода эксплуатации, а также сделать процесс создания такой системы своими руками достаточно простым и интересным.
Крестовины
В тех случаях, когда нужно соединить несколько локальных трубопроводов от унитазов и моек в стояк применяют крестовины. Визуально деталь представляет собой трубу значительного диаметра. К ней перпендикулярно врезаны два патрубка. По типу присоединения изделия делятся на два типа:
- Двухплоскостные.
- Одноплоскостные.
В первом случая патрубки врезаются в одной плоскости. Между ними образуется угол, который составляет сто восемьдесят градусов. У второй модификации детали он будет меньше. Изделия также различаются по углам врезки патрубков. Варианты бывают с врезкой под углом:
- сорок пять градусов;
- шестьдесят семь градусов;
- девяносто градусов (в большинстве случаев значение варьируется от 87 до 88.5).
Разнообразие крестовин позволяет создать систему любой конфигурации. Существуют изделия как равноразмерные и разноразмерные. Первый вид обладает патрубками равными по диаметру основой части фитинга, второй меньшими.
Использовать крестовины для локальных трубопроводов экономически выгодно. Компонент обладает длительным временем эксплуатации и всеми прочими преимуществами фитингов из поливинилхлорида.
Канализационные фитинги: -инструкция по монтажу своими руками, особенности изделий для пластиковых канализационных труб, размеры, цена, фото
Канализационная арматура: для чего она нужна
Монтаж дренажных систем невозможен без использования канализационной арматуры. Ведь чугунные и пластиковые трубы, используемые для устройства таких сетей, не из пластика, поэтому не способны выдерживать деформацию и удары.
Исходя из этого, угловое сопряжение труб методом гибки, ввод их через просверленные отверстия, соединение с опрессовкой диаметра возможно только при использовании специальных элементов. Их называют фурнитурой.
Арматура для канализации.

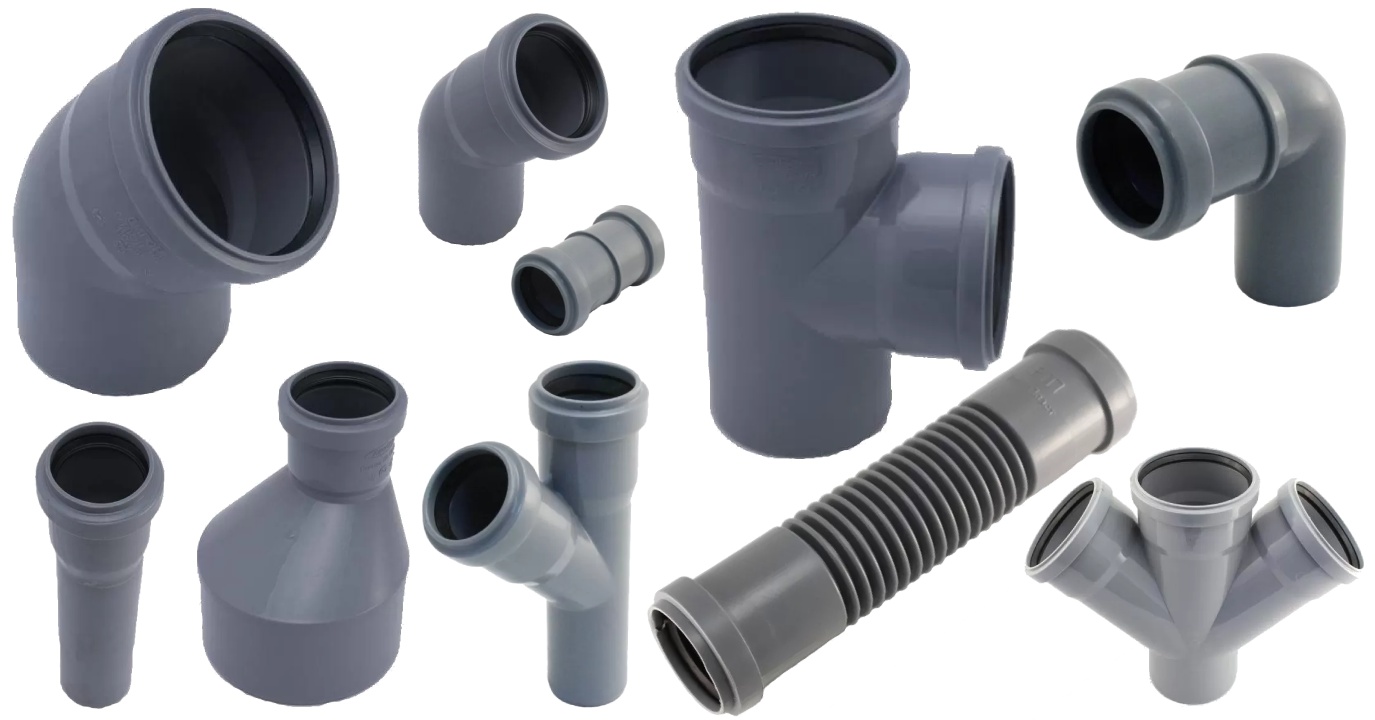

Что такое фитинги
Технические характеристики фитингов и труб ПВХ.
- Эти детали представляют собой готовые участки сжатой канализационной системы, загнутые под необходимым углом или просверленные.
- Они соединяются с частями системы с помощью розеточного соединения. Детали решают проблему изгиба, разветвления или перехода между диаметрами труб.
- Обычно современные канализационные трубы и фасонные части изготавливаются из ПВХ, полипропилена или полиэтилена .
Изделия, изготовленные из этих пластиков, обладают следующими качествами.
- Срок службы правильно смонтированного участка составляет примерно 50 лет.
- Устойчивость к бытовой химии. Такой пластик не боится средних кислот и щелочей.
- Легкий. К основанию трубы и дополнительные детали можно прикрепить с помощью откидных хомутов на один или два самореза.
- Высокая прочность и невысокая цена.
- При этом толщина стенок изделий составляет всего 2% от их наружного диаметра. Это дает им большую пропускную способность.
Виды специальных элементов
Пластиковая фурнитура для канализации делится на две категории: элементы для внутренней системы и изделия для наружного применения.
Примечание! Продукция внешних систем может использоваться как внутри, так и снаружи зданий.
Изделия, предназначенные для использования в помещении, следует устанавливать только в помещении.
Детали внешней канализации
На фото штуцер для наружной канализации.
- Эти изделия производятся по технологии двойной экструзии. Позволяет производить изделия из гофрированного картона.
- Пластмассовые детали, армированные специальными добавками, также относятся к этой категории.
- Такие изделия устойчивы к низким температурам при эксплуатации.
- Пластиковые водостоки и арматура, предназначенные для использования на открытом воздухе, имеют терракотовый или оранжевый цвет.
Перехватывающая, распределительная и соединительная арматура этой разновидности представлена следующими элементами.
Муфта канализационной системы используется для соединения двух участков трубопровода. У этого разреза на концах есть выемки. Для монтажа в них нужно вставить гладкую сторону трубы. Размеры канализационной арматуры данного типа соответствуют стандартному диапазону диаметров основных изделий.
Пластиковый канализационный отвод.
Колено для углового соединения. Изделие представляет собой элемент, изогнутый под углом 90, 45, 30 и 15 градусов. Некоторые производители предлагают дополнительную модель 67°.
Одна сторона детали имеет захват, противоположная гладкая. Также есть канализационные стоки с розетками на обоих концах.
Перекрестки и тройники.
- Крестовина для поперечного соединения, а также тройник для муфты в виде буквы Т. Элементы выполняют задачу вставки участков трубопровода. Крестообразный разрез можно производить как в одной, так и в перпендикулярной плоскости.
- Также есть специальная фурнитура со сложным профилем. Они позволяют подобрать трубы по оригинальной схеме. Концы тройников и крестовин имеют форму раструба или выполнены гладкими.
Вот как выглядит сокращение.
- Редукция нужна для соединения труб разного сечения своими руками. Этот элемент похож на шарнир, но его стороны имеют разный диаметр.
- Капитальный ремонт в виде стыка или тройника с крышкой. Этот фитинг используется для определения состояния труб. Крышку можно снять, систему проверить и при необходимости почистить.
- обратный клапан необходим для регулирования направления потока сточных вод. Элемент пропускает только одну из сторон и предотвращает возврат жидкости.
Диаметр внешней арматуры варьируется от 90 мм до 500 мм.
Для чего они нужны
Основная задача канализационных стоков — обеспечить поворот канализационного трубопровода на определенный угол или организовать соединение одной линии с другой.

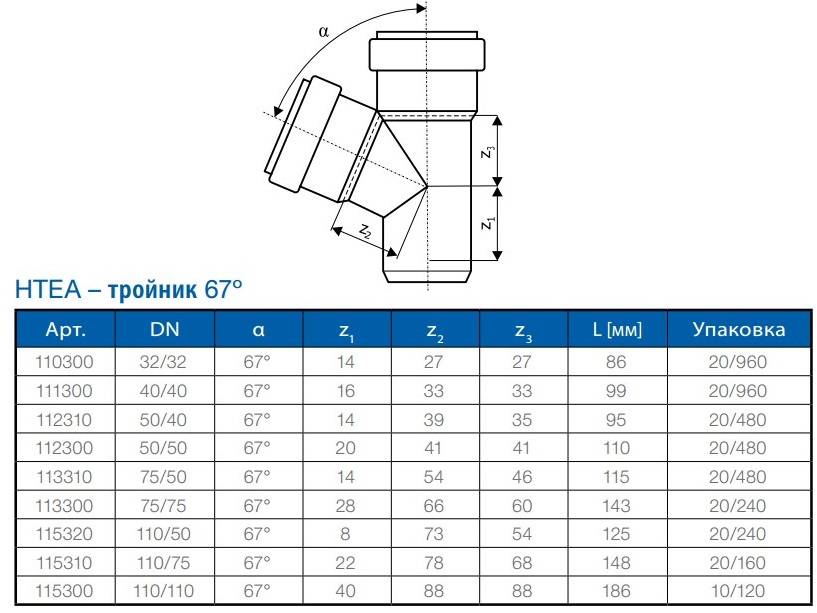

Существует несколько видов канализационных тройников или двойников, которые позволяют организовать любые изменения конфигурации системы. Любая водопроводная система подключается к опалубке канализации с помощью специального тройника, вставляемого в разрыв трубы. Сама кушетка также подключается к стояку канализации путем установки тройника 110мм.
Стандартные размеры канализационного тройника 110 позволяют подсоединять его к стояку, обеспечивать соединение заподлицо или использовать в других частях системы. Если необходимо повернуть линию в любом направлении — в вертикальной или горизонтальной плоскости, то используются двойники.
При создании проекта необходимо исключить резкие повороты трубопроводов. Желательно одновременно отказаться от отводов на 90 °, расположив два ответвления по 120 ° последовательно. Это снизит риск скопления мусора и засоров.
Для исключения ошибок необходимо иметь достаточно полное представление о том, что такое канализационные трубы и отводы. Это позволит выбрать наиболее эффективные и безопасные элементы, организовать плавную настройку системы без резких поворотов. Значительную помощь в этом окажет схема или чертеж канализационной сети, на которой видны все направления и указаны размеры. На схеме показаны наиболее проблемные участки системы, требующие необходимых доработок.

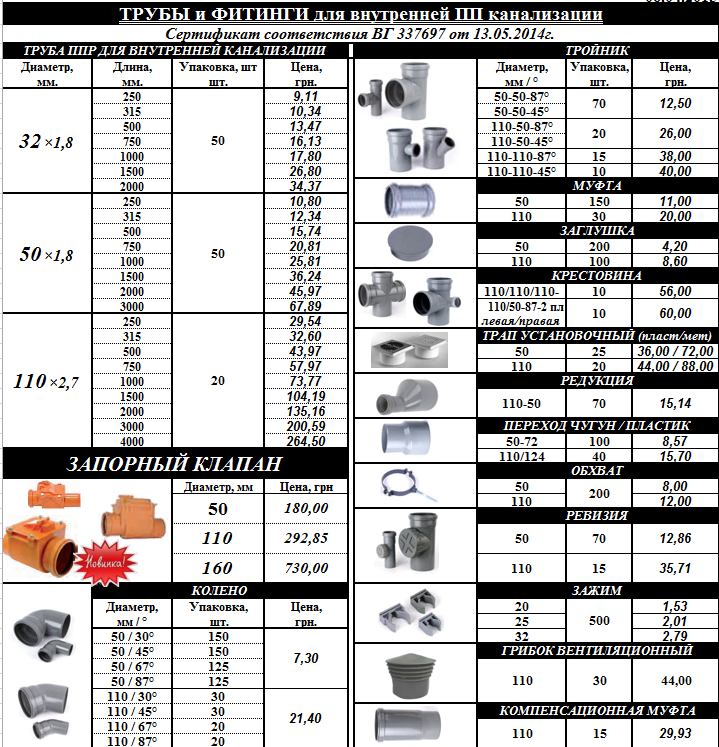

Размеры фитингов для канализационных труб
Изготовление фасонных частей основано на полном соответствии диаметрам труб, что позволяет добиться герметичности стыков, а так же отвечает определенным стандартам. Размеры ПВХ фитингов разнообразны, как и варианты сборки систем канализации.
Наиболее востребованные размеры коммуникационных деталей представлены в таблице.
Таблица 1
| Наименование фитинга | Тип канализации | Рабочий диаметр, мм | Возможный угол стыка, град. | Длина без раструба, мм |
| Муфта | Внутр. | 32; 40; 50; 110 | — | 120-320 |
| Наруж. | 110; 160; 200; 250; 315; 400; 500 | — | 125-326 | |
| Ревизия | Внутр. | 50; 75; 110 | — | 167-184 |
| Наруж. | 110; 160; 200; 250; 315 | — | 184-500 | |
| Патрубок компенсац. | Внутр. | 50; 110 | — | 170-250 |
| Наруж. | 110; 200; 400; 500 | — | 180-320 | |
| Переходник, редукция | Внутр. | 50/32; 50/40; 110/50 | — | 40-82 |
| Наруж. | 110/160; 16/200; 200/250; 250/315; 315/400 | — | 125-244 | |
| Колено, отвод | Внутр. | 32 | 45/15/30/90 | 15-25 |
| 40 | 45/15/30/90 | 30-47 | ||
| 50 | 45/15/30/90 | 50-76 | ||
| 75 | 45/15/30/67/90 | 81-93 | ||
| 110 | 45/15/30/67/90 | 93-190 | ||
| Наруж. | 110 | 45/15/30/67/90 | 93-190 | |
| 160 | 45/15/30/67/90 | 124-267 | ||
| 200 | 45/30/67/90 | 179-327 | ||
| 250 | 45/15/30/90 | 193-422 | ||
| 315 | 45/15/30/90 | 219-502 | ||
| 400 | 45/15/30/90 | 328-615 | ||
| Тройник | Внутр. | 32/32 | 45 | 98 |
| 40/40 | 45/90 | 106-95 | ||
| 50/50; | 45/90/67 | 121-106 | ||
| 110/50 | 45/90/67 | 166-147 | ||
| 110/75 | 45/90/67 | 166-152 | ||
| 110/110 | 45/90/67 | 217-177 | ||
| Наруж. | 110/110 | 45/90/67 | 235-188 | |
| 160/110 | 45/90/67 | 252-209 | ||
| 160/160 | 45/90/67 | 326-262 | ||
| 200/110 | 45/90/67 | 308-241 | ||
| 200/200 | 45/90/67 | 396-304 | ||
| 250/110 | 45/90/67 | 460-307 | ||
| 250/250 | 45/90/67 | 502-407 | ||
| 315/160 | 45/90/67 | 466-327 | ||
| 315/315 | 45/90/67 | 609-497 | ||
| 400/160 | 45/90/67 | 553-540 | ||
| 400/200 | 45/90/67 | 570-600 | ||
| 400/400 | 45/90/67 | 845-735 | ||
| Крестовина одноплоск. | Внутр. | 50/50/50 | 90/45 | 232-198 |
| 110/50/50 | 90/45 | 276-231 | ||
| 110/110/110 | 90/45 | 382-201 | ||
| Наруж. | 110/110/110 | 90 | 201 | |
| 160/160/160 | 90 | 274 | ||
| Крестовина двухплоск. | Внутр. | 110/50/50 универсал | 90 | 180 |
| 110/110/50 левая, правая | 90 | 180 | ||
| Наруж. | 110/110/50 левая, правая | 90 | 180 | |
| Заглушка, пробка | Внутр. | 40; 50; 110 | — | 27-38 |
| Наруж. | 110; 160; 200; 315; 250; 400 | — | 38-95 | |
| Аэратор | Внутр. | 50; 110 | — | 27-38 |
| Сифон | Наруж. | 110; 200;160 | — | 449-734 |
| Обратный клапан | Наруж. | 110; 200; 160; 250 | — | 246-418 |
| Седёлка | Наруж. | 200 | 45/90 | 390-322 |
| Хомут | Внутр. | 40; 50; 110 | — |
Внутренние размеры (диаметры) фасонных частей канализационных труб сохраняются неизменными благодаря гладкости стенок
Чтобы места стыков не засорялись, также важно подобрать правильный угол присоединения и соблюдать уклон труб. Чем меньше угол отвода, тем более плавной будет траектория движения сточных вод. Ассортимент ПВХ фитингов постоянно расширяется, конструкции и размеры совершенствуются
Новая трубная продукция и накопленный опыт значительно облегчили работу по сооружению канализационных систем любой сложности
Ассортимент ПВХ фитингов постоянно расширяется, конструкции и размеры совершенствуются. Новая трубная продукция и накопленный опыт значительно облегчили работу по сооружению канализационных систем любой сложности.
Диаметр пластиковых труб для канализации и другие размеры
Когда говорят пластиковую канализацию, то имеют в виду трубы и набор изделий, которые будут составлять систему. При этом разделяются участки стояков, разводка в комнатах и прокладка канализационных труб на улице.
Внутренние пластиковые трубы для водостоков и фитинги к ним
Пластиковые трубы производятся из трех полимеров – поливинилхлорида (ПВХ), полипропилена (ПП) и полиэтилена (ПЭ). Каждый материал имеет свой набор технических и эксплуатационных свойств.
Размеры могут быть общими и разными, но можно использовать переходники, чтобы разные материалы находились в одной системе.
Выпускаются канализационные трубы различных размеров, варьирующихся по ГОСТу от 16 до 2000 мм. Диаметр канализационной трубы может быть – 50, 75 и 110 мм.
Диаметры труб разных производителей могут не совпадать.
Обычно это проявляется в том, что соединение получается неплотным и внутренняя труба накладывается поверх внешней, не создавая соединения с нужной герметичностью. Используется силикон, но лучше предварительно все проверить, чтобы не сделать соединения неразборными.
Толщина стенки трубы 1,8-3,2 мм. Длина может варьироваться от 0,5 до 12 метров.
Канализационные трубы бывают напорные и безнапорные. Первый тип используется вместе с нагнетательным оборудованием, поднимающим воду вверх, когда нет возможности организовать гравитацию.
Напорные трубы имеют повышенную прочность
Характеристики труб из ПВХ
ПВХ очень прочный материал. Он выдерживает давление до 16 атмосфер: такие трубы прокладывают в земле на глубину до 10 метров.
Размеры канализационной трубы ПВХ для внутреннего водостока — труба 50 мм для внутренней разводки
Как и другие полимерные изделия, они имеют гладкую внутреннюю поверхность, инерционность к агрессивным средам, небольшой вес и простую технологию укладки.
Срок службы 50 лет.
Максимальная температура, на которую рассчитаны такие трубы, составляет +65 градусов Цельсия. При кратковременном воздействии выдерживает +95. Хотя кипяток редко течет через канализацию.
У ПВХ есть проблемы с отрицательными температурами. При переохлаждении материал становится очень хрупким, из-за чего не выдерживает механических воздействий.
Транспортировка таких труб при нагреве от 45 градусов запрещена, так как сильно страдает геометрия изделий, и они становятся непригодными для следующего монтажа.
Тонкостенные трубы плохо держат звук, поэтому их также необходимо звукоизолировать при прокладке автомагистралей.
Это категория труб ПВХ-НП (непластифицированные изделия). Их используют в напорных системах, так как они прочны и устойчивы к агрессивным веществам.
Трубы из полипропилена
Трубы ПП по размерам не будут отличаться от труб ПВХ. Этот материал появился недавно, но уже занял большую рыночную нишу.
Композитные трубы из полипропилена
Он имеет следующие преимущества:
Достоинства и недостатки Высокая энергоэффективность — не требуют теплоизоляции при размещении в земле Высокая максимальная рабочая температура +95 градусов Цельсия Низкая электропроводность Высококачественная шумоизоляция Срок службы 50 лет.
Пластиковые трубы бывают гладкими и гофрированными. Последние обладают очень высокой прочностью – их используют в промышленных системах, которым приходится справляться с большим количеством сточных вод.
Незаменимы гофрированные трубы и при укладке плитки на участках со сложной геометрией, так как они могут изгибаться.

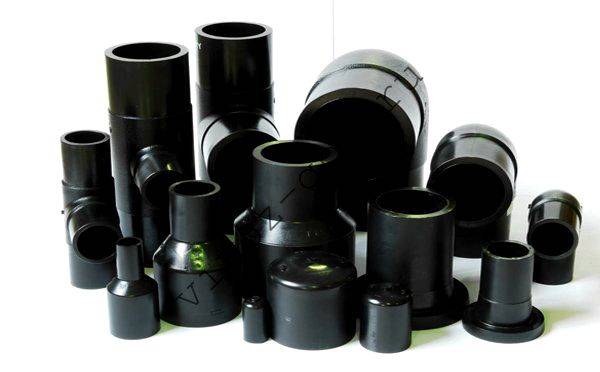

Полиэтиленовые трубы
Полиэтиленовые трубы бывают двух видов: LDPE и HDPE.
В качестве защитной оболочки обычно используется ПВД (полиэтилен высокого давления), но и сами трубы изготавливаются из него.
Труба ПВД
Канализационные трубы ПНД (полиэтилен низкого давления) производятся методом экструзии. То есть расплавленная полимерная масса выдавливается через форму. Материал бесшовный и очень прочный.
Обладая высокой плотностью, он обладает высокой стойкостью к органическим растворителям, что значительно увеличивает срок его службы в сложных условиях (50 и более лет).
Канализационные трубы из полиэтилена
ПЭ выдерживает широкий диапазон рабочих температур – от -20 до +60 градусов Цельсия. Используется для напорных и безнапорных систем.
Полиэтиленовые трубы не используются для прокладки внутри жилых домов. Их предназначение – уличная канализация.
HDPE прочный и долговечный. К недостаткам его можно отнести только сложный монтаж (соединения выполняются методом стыковой сварки или электромуфтовой сварки) и высокую стоимость по сравнению с аналогами.
Преимуществом ПП и ПВХ является возможность подключения розетки. Для работы не нужны никакие дополнительные приспособления кроме ножовки для подгонки длины труб и рук.
Фитинги для канализационных труб: виды, размеры, способы монтажа
Клеевой способ монтажа фитингов
- отводы;
- заглушки;
- седелки;
- тройники;
- крестовины;
- металлические штуцера.
При соединении труб клеевым способом используются стандартные изделия из ПВХ, которые одинаковы и для наружных, и для внутренних сетей.
Клеевое соединение ценится за высокие герметичные качества, ведь в процессе работы с трубами используется специальный клей. Застывая, вещество становится плотным и твердым, не позволяя жидкости покидать трубопровод в местах стыковки. Соединители под клеевой способ монтажа практически не отличаются от аналогов, используемых в стандартной схеме.
Полезные советы
При проектировании канализации рекомендуется использовать однотипные отводы. При необходимости можно прибегнуть к использованию специальных переходников, которые позволят комбинировать любые компоненты. При необходимости соединения массивных трубных конструкций нужно использовать специальные отводы сегментного типа. При проектировании канализационной системы следует избегать большого количества стыков и шарниров, так как такие участки могут вызвать утечки.
Наиболее популярны изгибы, внутренняя часть которых отличается гладкой поверхностью. На таких деталях стоки проходят намного проще и быстрее. Такими характеристиками могут похвастаться детали из ПВХ, что делает их более актуальными, чем варианты из металла. Канализационные трубы необходимо дополнительно изолировать, когда речь идет о низких температурах. Обычно используются такие материалы, как пенопласт, пенополистирол или минеральная вата. Помимо герметика, стыки канализационных стоков можно обработать такими составами, как битумная мастика, смола, техническая сера или специальной герметизирующей лентой.
В следующем видео вас ждет установка пластиковых канализационных труб.
Основные показатели труб
- Диаметр трубы. Этот показатель является типовым, что облегчает выбор трубы под конкретную задачу. Для отвода воды из унитаза используется труба диаметром 110 мм, из сантехнического оборудования (ванная, раковина) – 75 мм, для садовой канализации – 300 мм.
- Вес и длина. Эти показатели прямо пропорциональны диаметру трубы. Например, 1 погонный метр трубы диаметром 11 см весит один килограмм, а 16 см – 2,13 кг. Минимальная изготавливаемая длина канализационной трубы – 1 м, максимальная – 6 м.
- Толщина стенки трубы. Для наружной канализации этот показатель составляет 3,1-3,4 мм, а для внутренней канализации – 2 мм.
Соединительные элементы для внешнего водостока
- Внутренний диаметр. Этот показатель варьируется, в зависимости от места установки трубы. Диапазон размеров большой: от 25 до 200 мм. Стандартный внутренний диаметр трубы:
- 25 мм для слива воды из стиральной и посудомоечной машины;
- 32 мм от всех видов сифона;
- 50 мм для обвязки помещения;
- более 110 мм для наружного дренажа.
Итак, если вы решили прокладывать канализацию, вам необходимо учесть все основные показатели, место прохода, количество переходов и поворотов, купить нужное вам количество труб и фитингов. Правильно подобранный материал и размеры позволят водосточной системе работать долго и без ошибок.

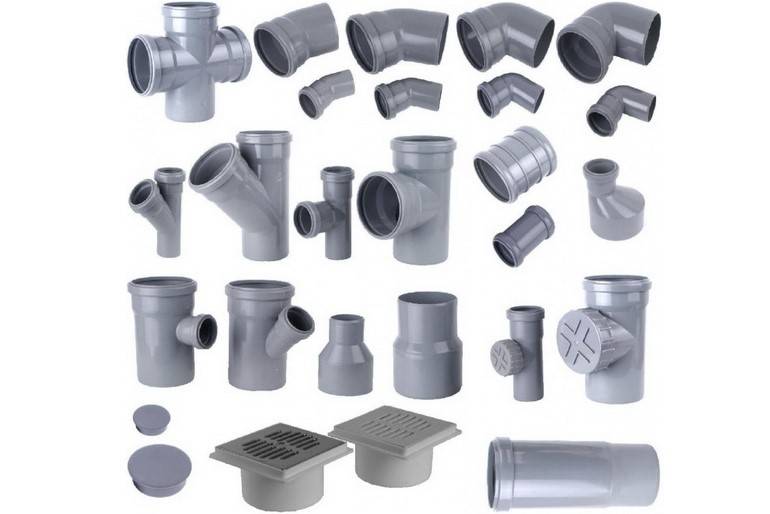

Разновидности канализационных фитингов
Существует
несколько разновидностей канализационных линий:
- пластиковые;
- чугунные;
- керамические;
- асбоцементные.
Все эти разновидности имеют
собственные характеристики, плюсы и минусы. Под каждый тип выпускаются свои фитинги для труб канализации.
Преобладающим вариантом является пластиковая система, которая быстро монтируется, имеет малый вес и
низкую стоимость. Основным достоинством этих каналов считается высокая скорость
сборки. Канализационные
трубы и фитинги ПВХ (или полипропиленовые) имеют два варианта соединения:
- под резиновое кольцо;
- под клей.
Чаще всего применяют изделия из ПВХ с присоединительным
элементом в виде резинового кольца, поскольку сборка таких линий не составляет
труда даже абсолютно неподготовленному человеку.

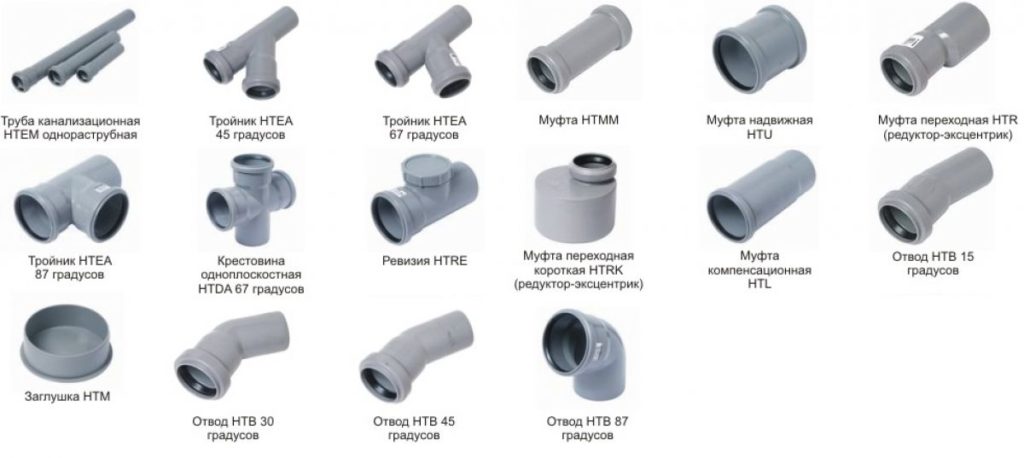

Фитинги для канализационных труб ПВХ выпускаются в
соответствии с действующими размерами труб. Их конструкция позволяет изменить
направление, соединить линии встык или сделать ответвление канала. В продаже
имеются:
- муфта. Используется для прямого соединения двух одинаковых каналов;
- редукция. Элемент, Действующий по принципу муфты, но предназначенный для стыковки труб разного диаметра;
- ревизия. Это род муфты с отверстием в центральной части. Оно плотно закрыто резьбовой крышкой и применяется для проведения прочистки или иных работ;
- тройник. Обеспечивает прямой проход и отвод под углом 45° или 90°;
- крестовина (иное название — четверник канализационный). Это большая группа фитингов, способных соединять линии в одной плоскости или с пересечением, предназначенная для присоединения каналов одинакового или разного диаметра;
- отвод. Фитинг, обеспечивающий изгиб линии на 30°, 45° или 90°;
- компенсационный патрубок. Нужен для замены вырезанного дефектного участка, способен компенсировать тепловое расширение линии;
- заглушка. Устанавливается на свободном торце трубы и обеспечивает герметичность внутренней полости канала;
- обратный клапан. Препятствует перемещению стоков в обратном направлении;
- вентиляционный клапан. Предназначен для нормализации давления воздуха внутри системы, предохраняет гидрозатворы сантехники от срыва.
Существуют также гибкие
соединения, состоящие из эластичного гофрированного участка трубы. Они
используются в случаях, когда угол стыка линий нестандартный и требует подгонки по месту.
Фитинги для внутренней части системы
Фитинги для канализации,
размещенной внутри здания, имеют серый цвет. Это позволяет легко отличить их от
других элементов и не допустить путаницы. Материал труб и фитингов для
внутренних канализационных линий должен совпадать, поскольку здесь постоянно
производится сброс горячей воды.
Размеры присоединительных патрубков в точности
совпадают с параметрами труб, что облегчает сборку и исключает ошибки при
покупке фурнитуры. Для
монтажа продаются специальные хомуты из металла или пластика, позволяющие
фиксировать каналы на стене или на полу.
Если используются клеевые
соединения, необходимо давать некоторое время для застывания состава.
Соединения под резиновое кольцо можно эксплуатировать тотчас после установки.
Некоторые источники рекомендуют усиливать стыки герметиком или обматывать их
снаружи специальной лентой. Однако, подобные фитинги вполне могут работать без
дополнительных мер.

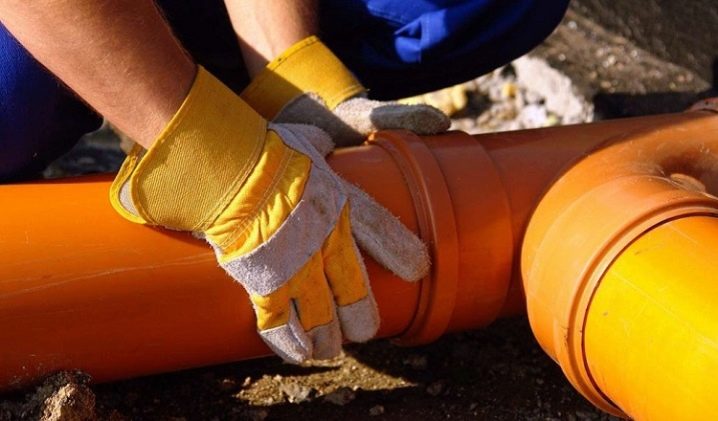

Наружные фитинги
Для
сборки наружных частей системы используются оранжевые канализационные трубы и фитинги, размеры
которых соответствуют принятым стандартам. Наиболее распространенная разновидность — образцы
диаметром 110 мм. Наружные
части системы располагаются под землей и выдерживают немалые механические
нагрузки. Горячей воды в них практически не бывает, поэтому основной упор
делается на кольцевую прочность и морозоустойчивость. Монтаж таких труб может
производиться в зимнее время, поэтому пользователи предпочитают фитинги под
резиновое кольцо. Элементы под клеевое соединение тоже используются, но не
пользуются высоким спросом из-за сложности сборки.
Состав
элементов наружной канализации мало отличается от номенклатуры внутренних
линий. Он дополнен двухколенным сифоном, образующим гидрозатвор и не
пропускающим канализационные
газы. Установка такого устройства допускается только при погружении системы
ниже глубины промерзания, иначе жидкость превратится в пробку из льда.
Пластиковые трубы для канализации: разновидности
Разновидностей канализационных труб не так уж и много – можно даже сказать, что совсем мало. Их можно классифицировать всего по трем признакам: по назначению, диаметру и длине.
- По назначению все производимые на сегодняшний день пластиковые канализационные трубы могут разделяться на используемые внутри помещения и снаружи. С первыми многие из вас достаточно близко знакомы, так как они уже установлены в большинстве квартир и домов. Такие трубы имеют серую окраску и при неправильной сборке сильно шумят. На этом все познания у обыкновенного человека заканчиваются. Но если копнуть глубже, то эти трубы также могут различаться – они могут быть термостойкие и оснащаться специальным покрытием от зарастания мусором. Как правило, внутренняя поверхность таких улучшенных труб для канализации имеет зеленый оттенок. Если говорить о трубах для наружного использования, то их основное отличие – это рыжий цвет, они изготавливаются из специального пластика и способны переносить достаточно большие нагрузки. Их разработали для подземного монтажа.
- Диаметр пластиковых труб канализации имеет одну достаточно интересную особенность. Самые тонкие трубы предназначены для внутренней разводки труб, а самые толстые – для наружной. Последние являются как бы продолжением одного размерного ряда – и это не удивительно, ведь их собирают в одну глобальную систему водоотведения. Если быть конкретным, то для внутренней разводки используются трубы с внутренним диаметром 32, 40, 50 и 100мм. Для наружной – 100, 150, 200, 250 и 300мм. Канализация большего диаметра прокладывается из бетонных коллекторов. Какой использовать диаметр пластиковых труб для канализации
- Размеры пластиковых труб для канализации могут иметь разную длину – в принципе, это стандартный монтажный набор. Такой подход к их производству связан с тем, что в этой трубе самым главным элементом является раструб – если вы обрезали его для добавления небольшого кусочка, то остатки можно выбрасывать. Согласитесь, это нерациональное использование материала – именно поэтому трубы для канализации производятся длиной 250, 300, 500, 1000 и 2000мм. Какие должны быть размеры пластиковых труб для канализации
В принципе, это все, с чем приходится работать в процессе монтажа канализационных систем. Многое из вышенаписанного для использования в ванной комнате даже не пригодится – как правило, в домах и квартирах трубы диаметром более 100мм не применяются. Если вы задаетесь вопросом, какую трубу использовать для канализации в квартире или доме, то ответом на него будет труба диаметром от 32 до 100мм серого цвета.
Какие пластиковые трубы для канализации используются для сборки систем водоотведения в квартирах и домах, вы можете посмотреть в видео.
Названия фасонных частей для квартирного водопровода
Диаметр квартирного водопровода не превосходит одного дюйма. Некоторые фасонные части для водопровода квартир, имеют специальные названия.
Прежде всего фасонные части для квартиры и дома, то есть труб небольшого диаметра, называют фитинги (fitting — установка, сборка).
По материалу фитинги делятся на:
- Стальные (резьбовые и сварные);
- Медные (только сварные);
- Латунные (только резьбовые);
- Пластиковые (термосварные и комбинированные).
Стальные фасонные части водопровода
Стальные и чугунные фитинги
Используются со стальными трубами водопровода.
- Муфта: стальной или чугунный резьбовой фитинг для стыкового соединения стальных труб.
- Тройник: стальной или чугунный резьбовой фитинг для устройства ответвления водопровода;
- Крестовина: стальной или чугунный резьбовой фитинг для устройства разветвления водопровода;
- Угол: стальной или чугунный резьбовой фитинг для поворота водопровода.
Для стального водопровода характерно использование дополнительных изделий:
- Контргайка: стальная или чугунная, для поджима муфт при соединении сгоном.
- Сгон: короткий отрезок трубы (15-20 см) с нарезной резьбой по обоим краям. На сгоне одна резьба нарезана на 25±5 витков, на другом конце — 6±1 виток.
- Бочонок: короткий отрезок трубы (5-6 см) с нарезной резьбой по обоим краям. На бочонке обе резьбы нарезаны на 5-6 виток.
Медные фитинги
Используются для монтажа медного водопровода, методом низкотемпературной сварки.
- Тройники под сварку;
- Тройники В–пайка и Н–пайка: тройники для перехода с пайки на внутреннюю резьбу (В) или наружную резьбу (Н).
- Муфты В–пайка и Н–пайка;
- Углы однораструбные и двухраструбные под углы 45º и 90º.
- Отводы под пайку однораструбные.
Латунные фитинги
Используются в водопроводе из стальных, полиэтиленовых труб. Латунный фитинги могут быть:
- Компрессионными, они же цанговые или обжимные. Устанавливаются простым закручиванием.
- Прессовые. Для подсоединения требуются специальный инструмент.
- Резьбовые.
прессовые фитинги обжимные фитинги
По видам, латунные фитинги имеют уже знакомые названия и аналогичные назначения:
- Отводы: поворот туб на 45–120°.
- Тройники;.
- Крестовины;
- Сгоны: 100, 150 и 200 мм.
- Бочонки длинной минимум 6 см.
Однако есть и новые названия:
Фитинг «американка». Это вид сгона, который обеспечивает соединение тру через накидную гайку.
Штуцер: обеспечивает переход от резьбы на сварку;
Фитинг ниппель: соединительный фитинг с внутренней резьбой с обоих сторон (В–В);
Футорка: соединительный фитинг с внутренней и наружной резьбой (В–Н).
Пластиковые фитинги
Используются в водопроводе из труб ПП и ПНД. Ассортимент пластиковых фитингов очень широк, так как для из соединения используются компрессионное, прессовое, сварное холодное и горячее соединения.
Базовые фитинги всё те же: тройник, угол, крестовина.
Заглушки
Отдельно стоит упомянуть про фитинги типа заглушки. Они обеспечивают временное закрытие открытых оконечных труб водопровода.
Заглушки бывают из всех перечисленных материалов. По виду заглушки с наружной резьбой (пробки) и внутренней резьбой (крышки). фото выше
