Трубы ПВХ Ø 110 мм
Канализационные трубы из поливинилхлорида Ø 110 мм имеет самый широкий диапазон применения – как при установке внутренних коммуникаций, так и наружных. Их пропускная способность позволяет использовать в небольшом доме или квартире, если количество сантехники в ней стандартное.
Наружные системы канализационные ПВХ Ø 110 монтируются, если необходимо:
- вывести стоки за пределы построек и жилых помещений;
- смонтировать наружную канализацию в коттеджах и невысоких зданиях;
- выполнить систему поверхностного водоотведения – как продолжение линейных и точечных водоотводов.
Широкое использование труб Ø 110 экономически и технически оправдано. Этому благоприятствует:
- их легкость и эластичность;
- они легко монтируются, а если возникнет необходимость, – то и демонтируются.
Что предполагает безнапорная система
- Стоки осуществляются за счет самотека, когда трубы размером 110 мм используют:
- для постоянного вывода стоков при температуре, не превышающей 80оС;
- для кратковременного вывода стоков при температуре 95оС.
При укладке канализационных систем ПВХ Ø 110 мм следует учесть:
- обязательный уклон – 10-20 мм/м – для обеспечения полного объема водосбора;
- глубина прокладки должна соответствовать уровню промерзания грунта в регионе (среднее значение – 1-1,5м);
- при засыпании системы не должно быть камней и строительного мусора, во избежание повреждений;
- не следует уплотнять почву над канализацией.
Трубопроводы из труб ПВХ размером 110 мм можно бетонировать при условии предварительной обмотки их пергаментом и гидроизоляционным материалом.
Трубы из ПВХ Ø 50 мм
Канализационные трубы Ø 50 мм – изделия с малым диаметром, соответствуют началу размерного ряда канализационного трубопровода (таблица 2).Смотреть видео
Размеры внутренних ПВХ труб.
Для обустройства внутренней канализации используются трубы серого цвета. Стандартные диаметры 32, 40, 50, 75, 110 и 160 мм. Толщина стенки не рассчитана на высокую нагрузку, она варьируется от 1 до 3,2 мм. Длина может составлять 0,3, 0,5, 1, 1,5, 2 и 3 метра.
| Гидравлический прибор | Внутренний диаметр (мм) |
| Воды | 110 |
| Ванна, душевая кабина, раковина | 40–50 |
| Раковина, биде | 40–50 |
| Стиральная и посудомоечная машины | 25 |
| Комбинированный выхлоп | 50 |
| Разводка канализации | 50 |
| Поднятый | 110 |
| Он изгибается | 65 — 75 |
Назначение ПВХ трубы и основные характеристики.
Сфера применения этого материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид — один из представителей группы термопластов, которые после термической обработки и даже при механическом воздействии сохраняют форму и целостность.
Этилен, стабилизированный хлор и добавки также используются в процессе производства труб для улучшения свойств. Основное назначение труб ПВХ — использование их в канализации. В зависимости от их толщины определяется сфера использования и, соответственно, тип.
Это должно быть:
- внутренняя канализация:
- на открытом воздухе;
- система давления;
- гравитационная разгрузка.
Эта классификация распространяется на те модели, которые прошли соответствующую обработку. Наилучшими техническими характеристиками обладает непластифицированный поливинилхлорид PVC-U. Тактико-технические характеристики напрямую зависят от технических характеристик.
Что касается труб ПВХ, то для них характерны следующие показатели:
- высокий уровень механической стойкости, к тому же технология производства с тремя слоями и внешней гофрой позволяет монтировать его по глубине;
- устойчивость к негативному влиянию агрессивной среды;
- идеально ровная стена изнутри, препятствующая удерживанию твердых элементов;
- высокое внутреннее давление, минимум 6 бар и максимум 16;
- максимально допустимая температура сточных вод +65 градусов по Цельсию, минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это произойдет ненадолго;
- удельный вес 2 кг на погонный метр (показатель варьируется в зависимости от толщины и диаметра);
- прочность на разрыв 50 МПа, срок службы около 50 лет.
Размеры труб для внутренних и наружных систем.
Поскольку трубы ПВХ изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.
В таблице приведены стандартные размеры труб ПВХ для внутренней и наружной канализации:
- Dн — наружный диаметр трубы,
- d — внутренний диаметр,
- Dy — средний игровой показатель,
- б — толщина стенки.
Согласно строительным нормам каждый элемент водопровода имеет свои требования к диаметру труб (исходя из внутреннего диаметра):
- 25 мм — стиральные машины, посудомоечные машины,
- 30-47 мм — раковина, биде,
- 38-50 мм — кухня, ванная или душевая кабина,
- 50 мм — разводка канализации внутри дома,
- 70-86 мм — различные закругления от центрального подступенка,
- 100-118 мм — унитаз, центральная стойка,
- 150-190 мм — участок от центрального стояка до городской канализации,
- 200 мм — водоотвод из бань (саун),
- 240-300 мм — дренаж бассейна,
- 300-1100 мм — городская канализационная сеть.
Видео:
Преимущества ПВХ материала.
Важно понимать, что ПВХ, сантехника, электропроводка и канализация имеют множество существенных конкурентных преимуществ, основными из которых являются:
- Впечатляющий срок службы, обычно не менее полувека;
- Нет необходимости поддерживать структуру ПВХ;
- Минимальный вес значительно облегчает не только хранение и транспортировку, но и монтажные работы;
- Низкая по сравнению с аналогами из другого сырья стоимость;
- Невозможность забивать конструкцию из-за гладкой внутренней структуры детали;
- Простота и возможность быстро провести монтажные работы.
Технические характеристики рассматриваемых активов таковы, что их сборка не требует использования сложных инструментов и дорогостоящего труда: все действия, которые требует ситуация (в некоторых случаях даже рытье траншей для наружной канализации), могут быть выполнены своими руками соединение труб через муфту — не сложный процесс и не требует особых навыков.
Расчёт диаметра
На изделиях, выпускаемых производителями канализационных труб, есть специальные маркировки, по которым определяется их размер. В первую очередь следует определить, из какого материала трубы будут использоваться для обустройства канализационной системы. Сегодня можно купить пластиковую трубу почти любого диаметра. Что касается длины изделий, то её легко можно откорректировать при помощи ножовки по металлу.
На пластиковые трубу наносится значение, определяемое наружный диаметр изделия. Имея этот параметр и толщину стенок можно с лёгкостью высчитать внутренний диаметр. Ассортимент канализационных труб из ПВХ включает в себя линейку изделий с диаметром от 25 мм до 200 мм. Длина колеблется от 1 до 6 метров, но она не является основным показателем, так как трубу можно резать. Самые востребованные трубы с диаметров 110 мм.
Маркировка диаметра канализационной трубы на пластиковой трубе
Что касается изделий из чугуна, то вес их гораздо больший, чем пластиковых труб. Чугунные трубы короче, выпускаются в размерах от 1,5 до 3 м. На изделиях обозначается внутренний диаметр канализационных труб, который может быть в пределах от 50 мм до 400 мм. Разрезать чугунную канализационную трубу можно, но это довольно трудоёмкий, местами опасный процесс. Соединяются отдельные элементы при помощи специальных фитингов.
Для нужного расчета диаметра используется следующая формула:
- d — внутренний диметр трубы, мм;
- Q — тепловой поток, кВт;
- v — скорость теплоносителя, м/с;
- dT — перепад температур, град.
Особенности диаметра и размера трубы для канализации
Диаметр канализационных труб ПВХ
D — наружный диаметр трубы; Dy — внутренний диаметр трубы; Dр — наружный диаметр раструба; Lр — длина раструба; L — длина трубы без раструба; L1 = L+Lp
Диаметр канализационных труб ПВХ является основным параметром при их выборе, и это не зависит от того, обустраивается сточная система внутренняя или наружная . Стоит отметить, что разный размер труб означает то, что, они предназначены для различных задач. Не забывайте, что устройство канализационной системы будет легким и правильным, если грамотно подобрать типоразмер.

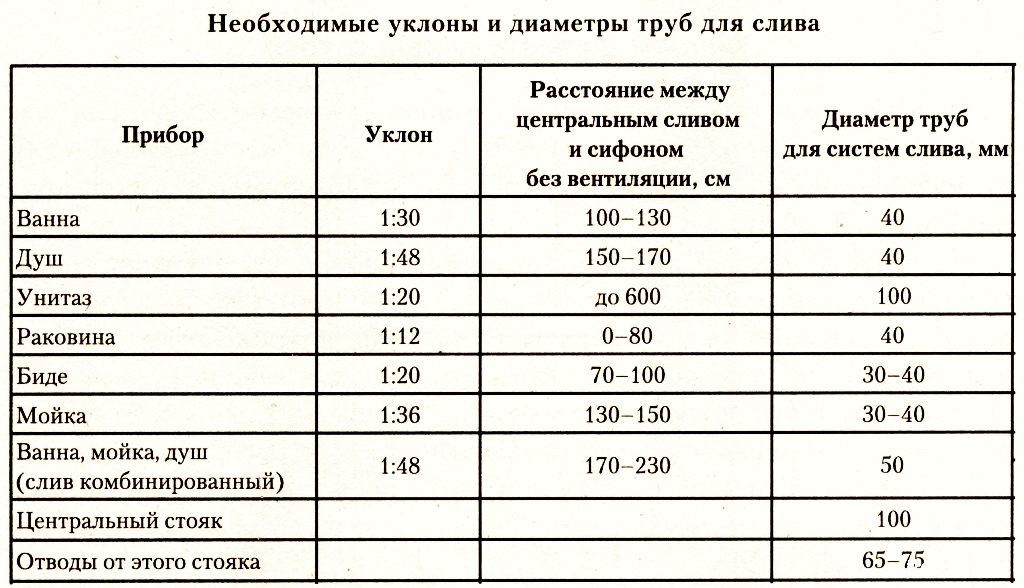

Диаметр канализационных труб ПВХ таблица
Согласно данным таблицы, для слива из ванны должна быть использована труба диаметром 40 мм под уклоном 1,3 см, далее:
- душ — диаметр 40 мм, уклон 1,48 см;
- унитаз — 100 мм/1,2 см;
- раковина — 40 мм/1,12 см;
- биде — 30-40 мм/1,2 см;
- мойка — 30-40 мм/1,36 см;
- комбинированный слив — 50 мм/1,8 см;
- центральный стояк — 100 мм;
- отводы от стояка — 65-75 мм.
К параметрам трубопровода относится:
- внешний диаметр;
- внутренний диаметр;
- условный проход — означает внутреннее сечение;
- номинальное сечение.
Таблица размеров канализационных труб ПВХ
Поможет понять, какие бывают размеры канализационных труб ПВХ таблица.Посмотреть ее можно ниже:
Размеры канализационных труб ПВХ — Таблица 1
Размеры труб для наружной канализации никак не регламентируются, единственная рекомендация заключается в том, что ее диаметр не должен уступать размеру окружности наружной магистрали. Например, в частных домах могут быть использованы трубы 110-250 мм в диаметре, а в системах интенсивной нагрузки еще больше (около 400 мм).
Размеры канализационных труб ПВХ — Таблица 2
Немалое значение в эксплуатации имеет и толщина материала, она зависит от класса жесткости, к которому принадлежит труба. Если говорить о толщине стенок, то для обустройства канализации внутреннего типа нет конкретных нормативов, но при этом в самотечных системах не желательно использовать трубы тоньше 1,8 мм.
Технические характеристики
Эксплуатационные свойства труб из ПВХ формируются согласно их техническим характеристикам.
Есть несколько основополагающих параметров, которые свойственны только этому материалу:
- высокая механическая прочность. При использовании технологии 3-х слойного изготовления и наружного гофрирования, трубы ПВХ можно устанавливать в системах наружной канализации на глубине до 8 м;
- устойчивость к воздействию агрессивной среды. В большей степени это носится к PVC-U, так как именно этот материал используют для транспортировки химических жидкостей и газов;
- гладкая внутренняя поверхность обеспечивает свободное прохождение твердых элементов, входящих в состав фекальных вод;
- максимальные значения внутреннего давления зависят от толщины стенок и конструкции труб. Они могут выдерживать от 6 до 16 бар;
- температурные ограничения являются главным недостаток данных труб. Допускается максимальная температура среды +65°С и минимальная -10°С. В некоторых моделях допускается кратковременное воздействие до +90°С;
- удельный вес составляет около 2 кг/м.п., но может изменяться в зависимости от диаметра и толщины стенки;
- максимальный предел прочности при разрыве – 50 Мпа;
- срок службы – до 50 лет.
Данные параметры могут изменяться в зависимости от качества производства и типа конструкции труб.
Размеры труб
При выборе труб для прокладки канализационной магистрали следует обращать внимание на их строение и размеры. Последние напрямую будут влиять на параметры канализации – пропускную способность и механическую прочность
Диаметры труб
Важной характеристикой труб ПВХ является их диаметр. будет правильным, если диаметры подобраны соответственно техническим характеристикам системы
При выборе следует учитывать определенную классификацию этого показателя.
Внутренний диаметр
Он является основополагающим при расчете пропускной способности трубопровода. Измеряется из учета максимального расстояния между внутренней плоскостью трубы.
Максимальные и минимальные размеры диаметров зависят от типа канализации – наружная или внутренняя.
Размеры труб в зависимости от типа подключаемого сантехнического прибора показаны в таблице:
Что же касается наружной канализации, то здесь размер не регламентируется. Но существуют однозначные рекомендации о том, что диаметр выводной трубы из дома не должен быть меньше наружной магистрали.
Для частных домов возможна установка труб с диаметром от 110 мм до 250мм. В системах с большой нагрузкой могут использоваться конструкции до 400 мм.
Толщина стенок
Толщина стенок труб варьируется в зависимости от их класса жесткости. Этот параметр необходим для определения степени защиты от внешнего механического воздействия.
Для внутренней канализации толщина не нормирована, но для самотечных систем она не должна быть менее 1,8 мм.
Трубы для наружной прокладки имеют более жесткие условия эксплуатации и поэтому для них существует строгое соответствие диаметру к толщине стенки;
- SN2 легкие– размер стенки начинается от 2,2 мм (диаметр 50 мм.) и до 5,9 мм. Глубина залегания для данных труб не более 4 м;
- SN4 средние– стенка может быть от 3 до 7,7 мм. Глубина установки – до 6 м;
- SN8 тяжелые – толщина начинается от 3,2 и до 9,2. Максимальная глубина монтажа – 8 м.
Важно! Стоит отметить, что выбор труб для наружной канализации должен основываться именно на толщине стенки, а не на наружном диаметре. Даже для легкого класса можно найти трубу диаметром 500 мм, но с очень тонкой стенкой (3,2 м)
Государственные стандарты и тех. характеристики
- ГОСТ 3262 75 — регламентирует свойства водогазопроводных изделий из стали;
- ГОСТ 1050 88 — определяет особенности электросварной продукции;
- ГОСТ 8639-82, 8645-68 — регламентируют характеристики изделий с некруглой формой сечения;
- ГОСТ 10692-80 — определяет свойства круглых каналов.
При покупке важно сверять соответствие параметров конструкций с данными в таблицах, которые содержат в себе гос. стандарты
Это позволит вам выбрать изделия, оптимально подходящий для решения различных задач
Кроме того, важно чтобы продукция обладала сертификатом качества и соответствовала международным стандартам ISO
- подходит для обустройства отопительных контуров;
- стойкая к физическим воздействиям;
- способна выдерживать внутреннее давление до тридцати атмосфер;
- не горит;
- может работать при температуре до ста тридцати градусов;
- предназначена для эксплуатации в течение пятнадцати лет.
Все это делает применение конструкций очень выгодным. Но при этом рассматриваемые изделия характеризуются наличием некоторых недостатков.
В их число входит:
- большой вес 1 метра конструкции (масса 1 м, примерно 4,88кг);
- слабой стойкостью к коррозийным процессам и возникновению отложений;
- значительным показателем теплопроводности;
- сильной шероховатостью внутренней поверхности;
- сложность установки конструкций;
- необходимости создания доп. защиты от коррозии (покрытие краской или полимерами).
Поставляется рассматриваемая продукция в отрезках или бухтах (упаковках). Цена одного метра металлической трубы напрямую связана с ее характеристиками. Чем они лучше, тем выше они будут стоить.
Как выбрать?
При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу.
В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба.
Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см.
При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.
Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом.
Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.
Гофрированные трубы
Трубы для канализации выбирают по следующим критериям:
- по диаметру;
- по толщине стенки;
- по длине свободного конца.
Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм.
Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм.
Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.
Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации.
Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.
Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации.
Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку.
Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.
Подбор длины трубы зависит от протяженности трубопровода на разных участках.
Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку.
Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.
При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:
- Кухонный слив – 32–50 мм.
- Слив из ванной комнаты с каждой точки – 50 мм.
- Слив из моечного оборудования – 25 мм.
- Подвод труб к стояку – 50–75 мм.
- Фекальный сток – 110 мм.
- Центральный стояк – 110–160 мм.
- Вывод в наружный слив – 110–160 мм.
- Наружный слив с отводом из бани – 160–200 мм.
- С выводом из бассейна – 20–30 см.
- Городские канализационные коммуникации – 30–50 см.
Свойства труб ПВХ
Поливинилхлоридные трубы обладают такими качествами:
- легкость;
- термическая выносливость (-25оС…70оС);
- отсутствие процессов коррозии;
- химического окисления;
- долговечность (в нормальных условиях срок службы более 60 лет);
- способность после расширения принимать первоначальную форму;
- минимальная теплопроводность.
Гладкая поверхность внутри пластиковых труб не позволяет задерживаться грязи на стенках, предотвращает заиливание, а так же размножение бактерий, устойчива к износу от движения канализационных вод с твердыми частицами (песок)
Это важное условие для самотечных сточных систем, где нет давления
Бытовая внутренняя и наружная канализационные системы могут быть полностью выполнены в ПВХ материале. Монтаж такого отвода не вызывает значительных затруднений. Трубы легковесные, разновидности соединительных деталей позволяют конструировать любые повороты и разветвления, для стыковки (склеивание, спайка) не требуется дорогостоящего энергозатратного оборудования. Однако стоит учесть, что канализация – это инженерная конструкция, которая строится со строгим соблюдением норм и правил. Исправная работа такой системы зависит от правильного подбора материала и особенностей укладки.
Расчет построения стояков канализации с учетом диаметра и длины
Сантехнические материалы и оборудование, на основе которых проектируются пластиковые системы канализации, в большинстве своем стандартные с уже рассчитанным допустимым расходом воды. Таким образом, подготовка конструкции пластикового стояка сводится к сравнению диаметров, угла стыка, длины и объема.
Длина канализационных труб варьируется от 1 м до 6 м. Этот параметр также влияет на скорость сброса сточных вод. Так трубы ПВХ для канализации размером 1 м и 5 м, диаметром 110 мм, устанавливаемые от рабочего стояка, имеют расход соответственно 10,6 и 3 л / с. Скорость потока в стояках, длина которых увеличивается, уменьшается из-за преодоления неоднородных жидкостей трением о стенки с сопротивлением воздушных масс.
В таблице 2 приведены показатели эффективности пластиковых компонентов с соотношением диаметров подступенка, изгибов и углов стыковки согласно СНиП.
Таблица 2
| Внутренний диаметр закруглений, мм | Отклонение при стыковке ответвления и подступенка, град | Пропускная способность, л / с стояк с наружным диаметром, мм | |
| 50 | 110 | ||
| 36,4 | 45 | 1,24 | 8,96 |
| 60 | 1,15 | 8,26 | |
| 90 | 0,77 | 5,55 | |
| 46,4 | 45 | 1.08 | 8,41 |
| 60 | 1.01 | 7,81 | |
| 90 | 0,67 | 5.21 | |
| 104,6 | 45 | — | 5,91 |
| 60 | — | 5,41 | |
| 90 | — | 3,61 |
Зависимость расхода газопровода от длины стояка представлена в таблице 3.
Таблица 3
| Длина стояка, м | Отклонение при стыковке ответвления и подступенка, град | Пропускная способность, л / с стояк с наружным диаметром, мм и внешний диаметр изгибов, мм | ||||
| 50 | 110 | |||||
| 40 | 50 | 40 | 50 | 110 | ||
| 1.0 | 45 | 1,61 | 1,81 | 8,81 | 9,51 | 10,61 |
| 60 | 1,54 | 1,71 | 8,51 | 9,11 | 10.11 | |
| 90 | 1,46 | 1,66 | 8.10 | 8,41 | 9,51 | |
| 2.0 | 45 | 0,97 | 1.13 | 5,41 | 5,81 | 6,81 |
| 60 | 0,92 | 1.06 | 5.11 | 5,51 | 6,41 | |
| 90 | 0,90 | 0,99 | 4,71 | 4,96 | 5,91 | |
| 3.0 | 45 | 0,73 | 0,81 | 3,81 | 4.01 | 5.01 |
| 60 | 0,68 | 0,75 | 3,51 | 3,71 | 4,61 | |
| 90 | 0,59 | 0,66 | 3,21 | 3,31 | 4.11 | |
| 4.0 | 45 | 0,53 | 0,61 | 2,81 | 3,01 | 3,71 |
| 60 | 0,49 | 0,57 | 2,61 | 2,71 | 3,41 | |
| 90 | 0,43 | 0,49 | 2.31 | 2.41 | 3,01 | |
| 5.0 | 45 | 0,52 | 0,61 | 2.11 | 2,26 | 3,01 |
| 60 | 0,48 | 0,56 | 1,96 | 2,06 | 2,71 | |
| 90 | 0,43 | 0,49 | 1,78 | 1,86 | 2.41 | |
| 6.0 | 45 | 0,52 | 0,62 | 1,78 | 1,86 | 2.36 |
| 60 | 0,49 | 0,56 | 1,68 | 1,71 | 2.11 | |
| 90 | 0,43 | 0,49 | 1,43 | 1,52 | 1,81 |
Из таблицы видно, что чем больше угол стыка отклоняется от 0 градусов, тем меньше стояк способен отклонять водостоки. Даже при увеличении диаметра расход трубы будет меньше, чем при установке аналога меньшего диаметра под небольшим углом к стояку.
Вне зависимости от диаметра труб их необходимо укладывать по строго рассчитанному уклону
При расчете конструкции водоотведения необходимо избегать прямых углов при стыковке кривых, это создает неблагоприятные условия в работе канализации. Крутые траектории сильно снижают скорость движения воды, возникает угроза засорения, труба не успевает самоочиститься. В местах прокладки трубопровода с минимальной скоростью требуется увеличение диаметра.
Для самоочистки самотечной канализации при прокладке сети необходимо соблюдать уклон, так как стоки текут под действием силы тяжести. На определение уровня уклона влияет размер пластических кривых. Оптимальным считается уклон:
- 3 см на 1 м трубы диаметром до 50 мм;
- 2 см на 1 м трубы диаметром до 100 мм;
- 1 см на 1 м трубы диаметром до 200 мм.
При создании уклона следует учитывать, что водостоки содержат включения разной твердости, жир, который затвердевает при понижении температуры жидкости (средняя температура сточных вод 40 ° С), поэтому небольшой уклон приведет к к пробкам, а широкий уклон приведет к быстрому оттоку воды и оседанию твердых отходов.
Сети напорной канализации оборудуются насосной станцией с режущим механизмом для измельчения ТБО. Обеспечивает полный дренаж без засорения. В этом случае можно не соблюдать уклон, применив трубы из непластифицированного ПВХ меньшего диаметра.
Длина труб, присоединяемых к стояку, не должна превышать 1,5 м для унитаза и 3,5 м для прочей сантехники. Пристройка требует прокладки пластиковых отводов большего диаметра с помощью клапана аэрации, иначе при мытье возникнет разрежение, вода будет засасываться из прилегающих к стояку уплотнителей сантехники, все это сопровождается отвратительным запахом, звуком, разрывом вверх.
Импортные пластиковые сточные воды часто имеют размеры в дюймах. Здесь главное не ошибиться и правильно установить. Подобрать нужный диаметр проще, переведя его в миллиметры (1 дюйм = 25,40 мм). Часто встречаются дробные значения, поэтому 1⅜ ″ = 32,0 мм; 2 ″ = 54,0 мм.
Какие бы дизайнерские решения ни реализовывались, существуют канализационные правила, которые необходимо соблюдать. Хорошим решением при выборе материала с дальнейшей его укладкой будет обращение к специалисту. Самостоятельный вариант всегда начинается с изучения проблемы и точных расчетов.
Трубы большего диаметра используются для строительства городских канализационных сетей, где сокращаются сбросы в очень больших объемах
Определение диаметра условного прохода
В зависимости от нагрузок на трубы, их назначения и условий эксплуатации изменяется толщина стенки, регулируя тем самым характеристики физической прочности. Но запрещено изменять наружный диаметр для изготовления толстостенных труб, с этим параметром связаны размеры фасонных частей и водопроводной арматуры. И у них есть стандартные значения, которые значительно расширяют сферу использования и универсальность. Из-за изменения толщины стенок изготавливать огромное количество дополнительных элементов технически крайне сложно и экономически нецелесообразно.
Трубы ПВХ в зависимости от нагрузки делятся на три типа:
- легкие;
- обычный;
- усиленный.
Трубы ПВХ отличаются не только размерами, но и степенью жесткости
Кроме того, все категории имеют одинаковый внешний диаметр, меняется только толщина стенки и, как следствие, внутренний диаметр. Например, для трубы с внешним диаметром 33,5 мм толщина стенки может варьироваться в пределах 2,8-4 мм. Показатели устойчивости к внешнему и внутреннему давлению различаются по толщине стены. Для приблизительных расчетов текучести инженеры-гидродинамики используют среднее значение для всех внутренних диаметров 25 мм и называют это номинальным размером. Такой подход значительно упрощает технологию сборки трубопроводных систем: на исполнительных чертежах указывается только внешний диаметр для выбора компонентов.
Номинальное отверстие (Dу) указывает примерный внутренний диаметр трубы, округленный до ближайшего нормативного стандарта по ГОСТ 28338-89 и ГОСТ 3262-75.
Размеры труб по ГОСТ и европейским стандартам
Как подобрать оптимальный диаметр канализационных труб?
Безусловно, наличие труб ПВХ разных размеров, можно считать преимуществом, но для тех, кто сталкивается с ними впервые, при выборе могут возникнуть определенные сложности
Чтобы избежать недоразумений, важно знать, что:
- диаметр горизонтальной трубы не может быть меньше стояка, через который проходят сточные воды. Это может стать причиной засоров;
- горизонтальные соединения монтируются только с помощью косых тройников и уголков, этим предотвращается лишнее засорение;
- в обязательном порядке на каждом повороте должна быть установлена ревизия, представляющая собой специальное отверстие для прочистки. В многоэтажных зданиях они устанавливаются через каждые 3 этажа. Даже если участок длинный (больше 12 м) и глухой, все равно не помешает ревизия;
- оптимальным уклоном канализационной трубы является 1,2 см;
- резать не слишком широкие пустотелые предметы довольно просто с помощью ножовки или болгарки.
Фото к статье
Как же выбирать диаметр? Если вы будете использовать трубу для отвода посудомоечной или стиральной машины, то ее окружность должна составлять 25 мм, а если это сифон или душевая кабина, то 32 мм. В среднем канализационные трубы, монтируемые внутри квартиры, должны быть 40-50 мм. Для улицы используются пустотелые предметы круглого сечения с диаметром 160-200 мм.
Труба металлическая 50 мм — технические характеристики всех видов, ГОСТы и сортамент
Для создания трубопроводов нужно использовать качественные составляющие. Труба стальная с наружным диаметром 50 мм — одна из самых популярных. Ее применяют для решения самых различных задач. Она подходит для обеспечения защиты силовых проводов и в целях подачи жидкостей и газов.
Кроме того, эту продукцию широко используют при изготовлении самолетов и машин. В бытовых целях рассматриваемые изделия подходят для обустройства контуров отопления и водоснабжения. Минусы продукции заключаются в невысокой устойчивости к коррозийным процессам, способности промерзать и образовании отложений внутри.
Напорные
Напорные трубы ПВХ используются в системах канализации с принудительным удалением сточных масс при помощи насосного оборудования.
В связи с относительно большим давлением на внутренние стенки к ним предъявляются специальные требования по толщина и по методу их соединения.
В настоящее время выпускается три разновидности напорных труб, которые характеризуются различными показателями максимального внутреннего давления – 0,6, 1 и 1,25 МПа.
Помимо этого они разделяются по методу соединения между собой:
- клеевой способ. Соединение происходит с помощью специальных фитингов и клея. При порезке необходимо снять фаску. Обработать края, нанести слой клея и с помощью струбцин зафиксировать соединение;
- раструб. Монтаж происходит путем установки раструбного конца в прямой участок трубы. Предварительно они обрабатываются силиконовой смазкой.
Важно! При монтаже напорной канализации следует уделить внимание герметичности и прочности соединительных элементов
