Технические характеристики пластиковой трубы для канализации диаметром 100 мм

Как подобрать оптимальный диаметр канализационных труб?

Безусловно, наличие труб ПВХ разных размеров, можно считать преимуществом, но для тех, кто сталкивается с ними впервые, при выборе могут возникнуть определенные сложности

Чтобы избежать недоразумений, важно знать, что:

• диаметр горизонтальной трубы не может быть меньше стояка, через который проходят сточные воды. Это может стать причиной засоров;
• горизонтальные соединения монтируются только с помощью косых тройников и уголков, этим предотвращается лишнее засорение;
• в обязательном порядке на каждом повороте должна быть установлена ревизия, представляющая собой специальное отверстие для прочистки. В многоэтажных зданиях они устанавливаются через каждые 3 этажа. Даже если участок длинный (больше 12 м) и глухой, все равно не помешает ревизия;
• оптимальным уклоном канализационной трубы является 1,2 см;
• резать не слишком широкие пустотелые предметы довольно просто с помощью ножовки или болгарки.

Фото к статье

Как же выбирать диаметр? Если вы будете использовать трубу для отвода посудомоечной или стиральной машины, то ее окружность должна составлять 25 мм, а если это сифон или душевая кабина, то 32 мм. В среднем канализационные трубы, монтируемые внутри квартиры, должны быть 40-50 мм. Для улицы используются пустотелые предметы круглого сечения с диаметром 160-200 мм.

№6. Размер канализационных ПВХ труб: диаметр, толщина, длина

Подбор диаметра канализационной трубы – это дело повышенной важности. Если взять трубы меньше, чем требуется, то они не обеспечат достаточную пропускную способность

Что это означает, наверное, объяснять не стоит. В лучшем случае, сточные воды будут плохо уходить, в худшем – кое-где начнут выходить наружу. В страхе столкнуться с подобными последствиями многие решают перестраховаться и взять трубы с диаметром, значительно более высоким, чем требуется. Эффективность по сравнению трубами с правильно подобранным диаметром возрастет незначительно, зато затраты и площадь, которую необходимо выделить под эти трубы, сильно увеличиваются.

Прежде, чем отправиться за покупкой, необходимо составить схему канализационной системы и отметить на ней все точки слива жидкости. Чем больше будет точек водоотвода, тем больше должна быть сливная труба

Впрочем, при выборе труб, необходимо принимать во внимание не только их диаметр, но и длину, а также толщину стенок

Чтобы правильно подобрать диаметр канализационной ПВХ трубы, необходимо в идеале провести расчет предполагаемого объема стоков, но часто этим расчетом пренебрегают, используя проверенные миллионами параметры:

• трубы от душевой кабины, ванны, умывальника и биде могут быть диаметром 40-50 мм;
• для кухонной мойки – 32-50 мм;
• для унитаза – 110 мм;
• для посудомоечной и стиральной машин – 25 мм;
• центральный стояк – 110-160 мм;
• бассейн – 200-300 мм.

Диаметр канализационной трубы, которая выходит из квартиры, должен быть не менее диаметра общей магистрали. Для домов до 5 этажей это трубы диаметром 110 мм, для более высоких зданий – 160-200 мм. Внешняя канализация не может иметь диаметр менее 110 мм, что необходимо помнить при обустройстве канализации частного дома. Как правило, на дачных участках и в загородных домах для обустройства наружной части канализации используются трубы диаметром 110-200 мм. Если строится канализационная система для обслуживания нескольких домов, лучше взять диаметр побольше – около 315 мм. Трубы диаметром 630 мм подходят для обустройства магистрального участка канализации для обслуживания небольшого поселка.

Толщина стенок зависит от нагрузок на трубы. Для внутренней безнапорной канализации подойдут трубы со стенками 1,2-2,2 мм. Они имеют диаметр до 110 мм и относятся к классу прочности SN2. Трубы SN4 получили наибольшее распространение. Они используются для обустройства и наружной, и внутренней канализации. Такие трубы при диаметре 50 мм имеют стенки 2,6 мм, при 110 мм – уже 3,2 мм. Подходят для организации общего домового стояка, а также наружной безнапорной канализации в частном доме. Если необходимо обустроить напорную канализацию, лучше взять трубы с максимально толстыми стенками (класс SN8). При диаметре 90 мм толщина стенки составляет 3-6,6 мм.

Выбор длины зависит от протяженности трубопровода. Лучше свести все соединения к минимуму, но и излишне длинные трубы покупать не стоит – это экономически невыгодно, да и неудобно. Обычно ПВХ трубы продают отрезками по 0,5 м, 1 м и 2 м, но можно найти изделия длиной 3 м и 0,3 м. Некоторые производители предлагают трубы длиной 6 м и даже 12 м, ими удобно обустраивать наружную канализацию.

Помните, что места стыка отдельных участков – самые опасные, так что постарайтесь произвести монтаж так, чтобы соединений было как можно меньше. Тут поможет грамотный предварительный расчет. В случае чего длину трубы можно уменьшить, используя ножовку по металлу.

С помощью ПВХ труб можно собрать канализационную систему любой сложности. На помощь приходят не только разные диаметры труб, но и всевозможные переходники, поворотные отводы, тройники, крестовины, редукции, заглушки и т.д.

Преимущество наружных канализационных труб.

Бытовая жизнь неизбежно связана с использованием водостока. Практически ежедневно принимаются ванны, используются раковины и санузел. Вода, пригнанная из внутренней канализации по напорным трубам, в результате попадает в трубы иного назначения — в безнапорные канализационные трубы. Эти трубы не предназначены для высоких давлений, зато должны уметь справляться с агрессивной средой, солями, коррозией и другими вредными процессами. Как показывает опыт, металлические трубы для водостока — это лишняя проблема. Их необходимо защищать от коррозии, они гниют и много весят. Наружные пластиковые канализационные трубы давно доказали своё преимущество.

Одним из наилучших материалов для наружной канализации является полиэтилен низкого давления. Во-первых, он не боится длительного взаимодействия с водой, насыщенной солью. Во-вторых, полиэтилен не ржавеет. Технология производства этого типа пластика упрощена, что снижает его стоимость без снижения качества. Кроме этого, такие трубы гораздо проще транспортировать, устанавливать и эксплуатировать.

Размеры внутренних ПВХ труб.

Для обустройства внутренней канализации используются трубы серого цвета. Стандартные диаметры 32, 40, 50, 75, 110 и 160 мм. Толщина стенки не рассчитана на высокую нагрузку, она варьируется от 1 до 3,2 мм. Длина может составлять 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Гидравлический прибор	Внутренний диаметр (мм)
Воды	110
Ванна, душевая кабина, раковина	40–50
Раковина, биде	40–50
Стиральная и посудомоечная машины	25
Комбинированный выхлоп	50
Разводка канализации	50
Поднятый	110
Он изгибается	65 — 75

Назначение ПВХ трубы и основные характеристики.

Сфера применения этого материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид — один из представителей группы термопластов, которые после термической обработки и даже при механическом воздействии сохраняют форму и целостность.

Этилен, стабилизированный хлор и добавки также используются в процессе производства труб для улучшения свойств. Основное назначение труб ПВХ — использование их в канализации. В зависимости от их толщины определяется сфера использования и, соответственно, тип.

Это должно быть:

• внутренняя канализация:
• на открытом воздухе;
• система давления;
• гравитационная разгрузка.

Эта классификация распространяется на те модели, которые прошли соответствующую обработку. Наилучшими техническими характеристиками обладает непластифицированный поливинилхлорид PVC-U. Тактико-технические характеристики напрямую зависят от технических характеристик.

Что касается труб ПВХ, то для них характерны следующие показатели:

• высокий уровень механической стойкости, к тому же технология производства с тремя слоями и внешней гофрой позволяет монтировать его по глубине;
• устойчивость к негативному влиянию агрессивной среды;
• идеально ровная стена изнутри, препятствующая удерживанию твердых элементов;
• высокое внутреннее давление, минимум 6 бар и максимум 16;
• максимально допустимая температура сточных вод +65 градусов по Цельсию, минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это произойдет ненадолго;
• удельный вес 2 кг на погонный метр (показатель варьируется в зависимости от толщины и диаметра);
• прочность на разрыв 50 МПа, срок службы около 50 лет.

Размеры труб для внутренних и наружных систем.

Поскольку трубы ПВХ изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры труб ПВХ для внутренней и наружной канализации:

• Dн — наружный диаметр трубы,
• d — внутренний диаметр,
• Dy — средний игровой показатель,
• б — толщина стенки.

Согласно строительным нормам каждый элемент водопровода имеет свои требования к диаметру труб (исходя из внутреннего диаметра):

• 25 мм — стиральные машины, посудомоечные машины,
• 30-47 мм — раковина, биде,
• 38-50 мм — кухня, ванная или душевая кабина,
• 50 мм — разводка канализации внутри дома,
• 70-86 мм — различные закругления от центрального подступенка,
• 100-118 мм — унитаз, центральная стойка,
• 150-190 мм — участок от центрального стояка до городской канализации,
• 200 мм — водоотвод из бань (саун),
• 240-300 мм — дренаж бассейна,
• 300-1100 мм — городская канализационная сеть.

Видео:

Преимущества ПВХ материала.

Важно понимать, что ПВХ, сантехника, электропроводка и канализация имеют множество существенных конкурентных преимуществ, основными из которых являются:

• Впечатляющий срок службы, обычно не менее полувека;
• Нет необходимости поддерживать структуру ПВХ;
• Минимальный вес значительно облегчает не только хранение и транспортировку, но и монтажные работы;
• Низкая по сравнению с аналогами из другого сырья стоимость;
• Невозможность забивать конструкцию из-за гладкой внутренней структуры детали;
• Простота и возможность быстро провести монтажные работы.

Технические характеристики рассматриваемых активов таковы, что их сборка не требует использования сложных инструментов и дорогостоящего труда: все действия, которые требует ситуация (в некоторых случаях даже рытье траншей для наружной канализации), могут быть выполнены своими руками соединение труб через муфту — не сложный процесс и не требует особых навыков.

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ.

В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации.

Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет.

Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

• Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
• Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
• Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
• Инертность к химическим веществам и коррозионному воздействию.
• Доступная цена элементов трубопровода.

Диаметры и размеры

Размеры труб из ПВХ (диаметры и толщина стенок) напрямую влияют на расход и механическую прочность, а значит, и на эффективность канализационной линии. Разнообразная длина изделия позволяет установить трубопровод с минимальными финансовыми потерями.

Различают внутренний и внешний диаметр:

• внутренний — размер участка полости трубы без учета толщины стенки, учитывается при расчете расхода трубопровода;
• внешний — размер участка трубы с учетом толщины стенки нужен для расчета монтажных (присоединительных) и изоляционных материалов.

Толщина стенки определяет максимально допустимое давление в системе, степень защиты от внешних механических ударов и глубину прокладки трубопровода. Он также варьируется в зависимости от класса жесткости:

• SDR51_SN2, светлый — от 2,2 до 5,9 мм; глубина до 4 м. Применяются в местах, не подверженных транспортным нагрузкам (в помещениях, в жилых районах, под тротуарами и в парках).
• SDR41_SN4, средний — от 3 до 7,7 мм; глубина не более 6 м. Допускается размещение в местах с умеренным движением.
• СДР_СН8, тяжелый (промышленный) — от 5 до 9,2 мм; глубина до 8 м; ориентированы на установку в зонах с повышенной нагрузкой, в основном для городских и промышленных канализационных сетей.

Где SDR — обозначение прочности и жесткости кольца, выраженное отношением толщины стенки к диаметру трубы из ПВХ, а SN — обозначение класса жесткости.

Определение диаметра условного прохода

В зависимости от нагрузок на трубы, их назначения и условий эксплуатации изменяется толщина стенки, регулируя тем самым характеристики физической прочности. Но запрещено изменять наружный диаметр для изготовления толстостенных труб, с этим параметром связаны размеры фасонных частей и водопроводной арматуры. И у них есть стандартные значения, которые значительно расширяют сферу использования и универсальность. Из-за изменения толщины стенок изготавливать огромное количество дополнительных элементов технически крайне сложно и экономически нецелесообразно.

Трубы ПВХ в зависимости от нагрузки делятся на три типа:

• легкие;
• обычный;
• усиленный.

Трубы ПВХ отличаются не только размерами, но и степенью жесткости

Кроме того, все категории имеют одинаковый внешний диаметр, меняется только толщина стенки и, как следствие, внутренний диаметр. Например, для трубы с внешним диаметром 33,5 мм толщина стенки может варьироваться в пределах 2,8-4 мм. Показатели устойчивости к внешнему и внутреннему давлению различаются по толщине стены. Для приблизительных расчетов текучести инженеры-гидродинамики используют среднее значение для всех внутренних диаметров 25 мм и называют это номинальным размером. Такой подход значительно упрощает технологию сборки трубопроводных систем: на исполнительных чертежах указывается только внешний диаметр для выбора компонентов.

Номинальное отверстие (Dу) указывает примерный внутренний диаметр трубы, округленный до ближайшего нормативного стандарта по ГОСТ 28338-89 и ГОСТ 3262-75.

Размеры труб по ГОСТ и европейским стандартам

От чего зависит цена пластиковых канализационных труб?

Разумеется, большая матрёшка стоит дороже маленькой, из-за большей себестоимости используемого материала. С трубами ситуация такая же — чем больше труба, тем больше её стоимость. Размер пластиковой канализационной трубы определяется тремя параметрами: диаметром, толщиной стенок и длиной. Данные параметры рассчитываются исходя из потребностей и области применения трубы. Определенно, на промышленных объектах запрашиваемые параметры пластиковых труб гораздо выше, чем требования труб для обычной квартиры.

Один из важных параметров, по которому рассчитывается цена на канализационные пластиковые трубы — это используемый материал, от которого зависит срок пригодности, практичность использования и другие важные показатели. В своём производстве мы используем полиэтилен ПЭ 100, который значительно превосходит ПЭ 80 при небольшом увеличении стоимости трубы.

Строители уже давно отдали предпочтение пластиковым трубам, отодвинув век металлических конструкций в раздел истории. Этот материал и дешевле, и качественнее, и разнообразнее металла. Именно от выбора марки материала и зависит его стоимость. Не всегда разумно брать самые устойчивые к негативной среде трубы, ведь они дороже и зачастую не используют свой потенциал на полную. Для постройки канализации отлично подходят технические пластиковые трубы из ПНД ПЭ 100. Цена пластиковых канализационных труб из вторичного полиэтилена доступнее чем у продукции из первичного материала.

Необходимо отметить параметр, определяющий стоимость прокладки труб, которая складывается из сложности их эксплуатации и монтажа. Трубы небольшого диаметра, зачастую, очень просто установить — это сводит цену монтажа к минимальному значению. Что касается эксплуатации, то пластиковые трубы можно не менять полвека, поскольку они не поддаются коррозии.

Общие рекомендации по подбору труб ПВХ для канализации

• Нарисуйте эскиз будущей канализационной системы. На нем указывают длину и диаметр труб, гидравлические соединения, углы наклона и т.д.
• Определитесь с цифрой с количеством и номенклатурой сантехнической арматуры.
• Нанесите узор на стены и пол, еще раз проверьте его значения. Если все в норме, можно проточить пазы под трубы. Размеры пазов должны соответствовать диаметру канализации.

Составление схемы канализации и предварительная разводка труб поможет избежать ошибок при монтаже

Диаметр пластиковой трубы, выходящей из квартиры, должен быть равен размеру основной трубы, это сводит к минимуму вероятность засорения. Для пятиэтажных домов достаточно установить трубы Ø 110 мм, с увеличением этажности магистральные трубы увеличивают до диаметра 200 мм. Если подземные коммуникации соединяют несколько домов, диаметр труб может увеличиваться до 300 м и более. Вышеуказанные соединения с землей выполняются с помощью розетки, в большинстве случаев с фланцами под землей.

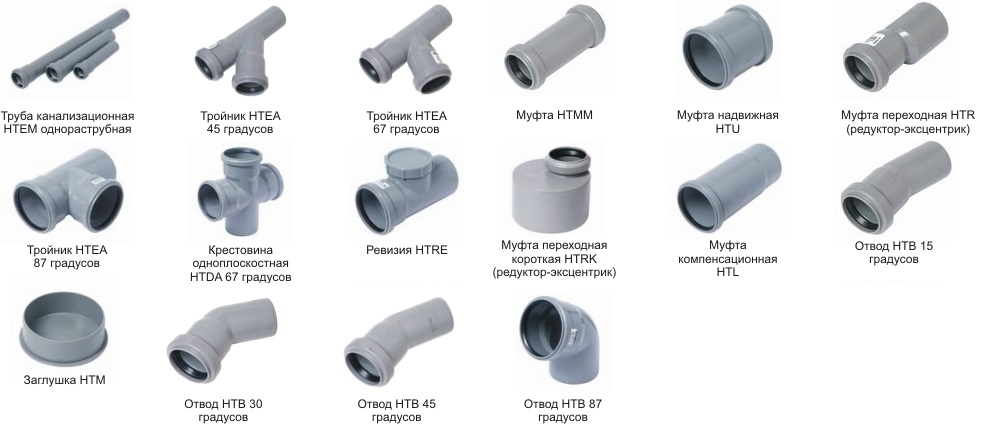

Перечень используемых фитингов

Для монтажа труб разного диаметра необходимо подготовить набор фитингов. Точное количество и перечень определяются самостоятельно.

Таблица 2. Перечень элементов для монтажа труб.

Название позиции Краткое описание

Тройник 110 × 110 мм	Самый большой фитинг, используемый для соединений стояка и унитаза.
Редукция 110 × 50 мм	Специальный элемент для соединения с трубами диаметром 110 мм, трубами 50 мм.
Он изгибается	Отводы для изменения направления трубопроводов, разного диаметра для всех размеров канализационных труб. Он может быть расположен под углом 90 ° или 45°.
Футболки	В одну систему соединено несколько труб, все размеры могут быть одинаковыми или разными.
Редакция	он устанавливается в местах с повышенным риском загрязнения или накопления блоков и имеет специальные съемные крышки.
Шипы	Устанавливается на концах, подобранных по диаметру труб.

Способы соединения канализационных труб

Способ подключения зависит от особенностей эксплуатации и назначения канализации. Диаметр тоже имеет значение.

Таблица 3. Способы подключения труб.

Способ подключения Краткое описание характеристик технологии

Труба	Наиболее распространенное подключение в канализацию считается оптимальным. Стекло может быть отлито за одно целое с трубкой или изготовлено отдельно.
Фланец	Достаточно сложный по сравнению с другими видами соединений, выдерживает значительные нагрузки. Используется только с толстостенными трубами для специальных систем.
Сцепление, поворот, треугольник	Соединяются как прямые, так и вращающиеся участки трубы. По техническим характеристикам почти не отличаются от колоколообразных, но устройство несколько проще.

Из-за того, что канализационная система не работает при высоких давлениях, при установке чаще всего используется один выпускной патрубок.

Трубы ПВХ бывают двух видов, каждый со своими техническими параметрами.

• Трубы ПВХ. Это более дешевые виды, их применяют при установке канализационной системы, работающей без внутреннего давления (безнапорный). Толщина стенки не более 2 мм, диаметр до 110 мм.
• Пластифицированные трубы ПВХ. Более прочные и дорогие изделия, они выдерживают значительные значения внутреннего давления. Толщина стенки может быть до 6 мм, максимальное давление до 2 МПа. Чаще всего их используют для прокладки наружных систем или в больших многоуровневых помещениях различного назначения.

Технические характеристики труб зависят от вида пластика, из которого эти трубы изготовлены

Номенклатура изделий из ПВХ, которые используются при монтаже внутренних канализационных сетей

ГОСТ 32412-2013 предусматривает, что диаметр канализационной трубы может находиться в диапазоне внутренних размеров от 32 до 315 мм. Соответствующий диапазон толщин стенок составляет 3,0 и 7,1 мм соответственно.

Горизонтальный диапазон размеров пластиковых канализационных труб не регламентируется по величине и зависит от их конструкции — с плоскими концами, с входной монтажной фаской не менее 150 и не более 450, или с коническим расширением под примерка. Максимальные линейные отклонения по длине канализационных труб не могут быть более ± 10 мм.

Концы раструба (могут быть параллельны или конусны) доступны в следующих вариантах:

• С цилиндрическим пазом для установки резинового уплотнительного элемента;
• С конической канавкой для той же цели;
• С замком, предназначенным для последующей установки защитной крышки;
• Паз «ласточкин хвост»;
• Для последующего соединения специальным клеем.

Таблицы, содержащиеся в ГОСТ 32412-2013, помогают выбрать стандартное значение размеров розеток. В частности, можно уменьшить толщину стенки на 5%. Выбор исполнения определяется предельным давлением, которое может возникнуть при эксплуатации трубопровода.

Следующие элементы используются в качестве фитингов, которые используются вместе с водопроводными канализационными трубами из ПВХ:

• Колена с прямыми, сужающимися, комбинированными или изогнутыми концами;
• Товарищи по переходу;
• Патрубки;
• Футболка.

Допускается расширение указанного выше ассортимента фурнитуры.

Условное обозначение ассортимента состоит из наименования, указания материала, из которого изготовлено изделие, значения внешнего наружного диаметра трубы и наименьшей толщины трубы в ее поперечном сечении. Маркировка может быть нанесена методом термического тиснения или черной печати. Расстояние между соседними отметками не может превышать 1000 мм.

Как выбрать?

При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу. В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба. Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см. При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.

Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом. Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.

Трубы для канализации выбирают по следующим критериям:

• по диаметру;
• по толщине стенки;
• по длине свободного конца.

Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм. Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм. Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.

Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации. Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.

Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации. Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку. Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.

Подбор длины трубы зависит от протяженности трубопровода на разных участках. Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку. Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

• Кухонный слив – 32–50 мм.
• Слив из ванной комнаты с каждой точки – 50 мм.
• Слив из моечного оборудования – 25 мм.
• Подвод труб к стояку – 50–75 мм.
• Фекальный сток – 110 мм.
• Центральный стояк – 110–160 мм.
• Вывод в наружный слив – 110–160 мм.
• Наружный слив с отводом из бани – 160–200 мм.
• С выводом из бассейна – 20–30 см.
• Городские канализационные коммуникации – 30–50 см.
