Как устроена канализационная насосная установка для частного дома

Основные правила длительной эксплуатации

Для того, чтобы увеличить срок эксплуатации насосной станции, необходимо проводить техническое обслуживание, согласно инструкции по эксплуатации от производителя. Также следует проводить периодические проверки работоспособности оборудования

Особое внимание надо уделять герметичности резервуара, так как из-за некачественного материала могут появиться трещины

Чтобы КНС функционировала стабильно и долго, необходимо избежать попадания в канализационную систему следующего мусора:

• Пакеты и строительный мусор. Остатки цемента, в сочетании с песком, могут застыть посредине трубопровода и для чистки потребуется приложить массу средств и времени.
• Материалы, которые со временем не разлагаются. К ним относятся сигаретные фильтры. Вещество, из которого они сделаны, при большом количестве создаёт серьёзные пробки в канализационной системе и может помешать работе насосной станции.
• Остатки масла. Данный продукт, полученный путём переработки нефти, может нарушить работу станции агрессивными элементами своей структуры.

Одновременно с техническим осмотром насоса следует делать чистку трубопровода, который идёт к нему и от него. Сточные отложения могут создавать не только пробки, но и существенный налёт, который въедается в поверхность трубы

При ремонте насоса очень важно использовать только оригинальные детали и расходные материалы. Некачественные подделки сделают срок эксплуатации ещё меньше и создадут нагрузку на другие узлы устройства

Как правильно выбрать канализационную станцию: советы

При выборе канализационной насосной станции учитывают не только условия эксплуатации, но и требуемые технические параметры

Важно понимать, с каким расходом воды вы сталкиваетесь, и сможет ли станция перекачивать её в нужном объеме. Мы не рассматриваем промышленные модели, поскольку их выбор и технические характеристики учитываются с производственными процессами.

Когда вы рассматриваете канализационные насосные станции для бытовых нужд, оборудование должно соответствовать требуемой мощности и другим важным характеристикам.

Ключевыми параметрами выбора канализационной насосной системы считают:

• максимально возможное количество жидкости, которая перерабатывает системы;
• состав жидкости, количество примесей, их максимальные фракции, вязкость. Если потребуется транспортировка слишком загрязненного состава, существуют модели с внутренними измельчителями. Они делят фракции во избежание  засорения системы;
• размеры канализационной станции;
• требуемый уровень очистки.

Это ключевые параметры, на которые нужно ориентироваться при выборе КНС. Дополнительно рассматривают условия эксплуатации, которые также могут повлиять на конечный выбор модели.

Виды и особенности канализационных насосов

Основа КНС – это ее насосное оборудование, именно оно перекачивает бытовые стоки из сантехнических приборов в септик, ливневые воды и отходы в напорный трубопровод. Чтобы агрегаты справлялись со своими функциями, необходимо правильно выбрать вид канализационного насоса, мощность, особенности управления, учесть температуру перекачиваемых стоков. Различают три основных вида оборудования:

1. Погружные.
2. Консольные.
3. Самовсасывающие.

Погружной насос

Погружные фекальные насосы – оптимальный выбор для КНС. Агрегат устанавливается на дне резервуара и функционирует в погруженном состоянии. С помощью насоса для канализации в частном доме можно откачивать воду из подвала или септика. Учитывая особые условия работы, корпус оборудования изготавливается из чугуна или нержавеющей стали, эти материалы устойчивы к агрессивной среде. Монтажа насоса происходит просто: на дне устанавливается патрубок, а агрегат при опускании по направляющим под собственным весом стыкуется с ним. Работа оборудование контролируется автоматикой в виде поплавкового выключателя.

Используется два вида насосов: фекальный и дренажный. Первый рассчитан на воду без крупных частиц, а второй работает без ограничений. Дело в его конструкции — со стороны патрубка в насос устанавливается режущий элемент, который способен измельчить фекальные массы, бумагу и другой мусор. Максимальная глубина погружения агрегата зависит от производителя, обычно она составляет 7-8 метров. Оборудование может перекачивать загрязненную жидкость с различными примесями диаметром больше 35 мм. Преимущества погружного типа:

• простота обслуживания и эксплуатации;
• надежность и долговечность;
• универсальность;
• способность функционировать при низких температурах.

Погружной насос

Консольный насос

Агрегат предполагает сухую установку и используется в промышленных КНС. Перед установкой оборудования необходим монтаж отдельного фундамента и подведение трубопровода. Доступ к насосам ничем не ограничен, их легко обслуживать и ремонтировать. Достоинства агрегата:

• возможность варьировать производительность при изменении мощности электродвигателя и других деталей конструкции;
• надежность;
• простота технического обслуживания.

Самовсасывающий насос

Оборудование предназначено для перекачивания сильно загрязненных стоков. Значительный диаметр патрубка позволяет избежать засорения. Устройство используется для установки на коммунальных и промышленных станциях. Преимущества насоса:

• способен функционировать при отрицательной температуре при монтаже нагревательного элемента;
• имеет удобную конструкцию электродвигателя с фланцевым креплением;
• прокачивает стоки с крупными фракциями;
• двойное механическое уплотнение обеспечивает высокую герметичность.

Порядок обслуживания КНС

Во время визуального осмотра и обслуживания канализационных насосных станций следует пользоваться специальными средствами индивидуальной защиты. Не рекомендуется использовать при очисте накопителя бытовую химию

Перед началом профилактических ремонтных работ канализационную станцию следует остановить и отключить от электропитания. Затем нужно полностью сбросить давление внутри системы, а также дождаться пока устройство полностью остынет. При выполнении работ может понадобиться специальная рабочая одежда, а также другие защитные средства: респиратор, очки, перчатки и т.п.

При обслуживании бытовых канализационных насосных станций сначала рекомендуется визуально осмотреть устройство, проверить работу запорной арматуры. Затем оценивают состояние насосов. О проблемах может свидетельствовать слишком высокий уровень шума при работе насосного оборудования. Еще одно настораживающее явление — слишком сильная вибрация насоса во время работы.

Если такие опасные признаки присутствуют, насос можно вынуть, промыть, прочистить, проверить его работу и, при отсутствии поломок, снова установить в КНС. Оцениваются также показатели на панели управления. Поскольку твердые частички отходов могут накапливаться внутри емкости в виде осадка, выполняют периодическую промывку не только насоса, но и накопителя.

Насос — важная часть фекальной и любой другой канализационной линии. Если насос стал работать слишком шумно или чрезмерно вибрирует во время работы, его следует осмотреть и промыть

Для этого используют обычную воду. Ее можно подать с помощью шланга. Для удаления загрязнений с внутренней части накопителя можно использовать обычные хозяйственные щетки. А вот применение бытовой химии в таких ситуациях не рекомендуется

Во время промывки следует проявлять осторожность, чтобы вода под напором не попала на манометр или панель управления

Канализационные насосы в таких установках обычно крепятся на специальной трубной муфте

При проведении профилактической очистки и промывки важно правильно демонтировать насос с такой муфты, а затем проследить, чтобы устройство было вновь правильно установлено. Еще один важный узел — уловитель крупного мусора

Его следует осмотреть и очистить. По ходу проверки все соединения проверяются на герметичность. Все крепежные элементы следует подтянуть при помощи гаечного ключа.

Устройство и принцип работы

Для решения бытовых нужд по перекачке канализационных вод насосная станция должна отвечать следующим требованиям:

• Низкая шумность работы;
• Полная герметичность;
• Безопасность, учитывая горючесть образовывающихся газов и биологическую активность;
• Достаточная пропускная способность для покрытия пиковой загруженности;
• Низкая потребляемая мощность;
• Возможность простого технического обслуживания.

В дополнение к этому важно, чтобы станция легко справлялась с наличием различных загрязнений в стоках, которые могут вывести насос из строя при неизменно компактных габаритах. Канализационная станция для бытовых нужд включает в себя несколько обязательных элементов:

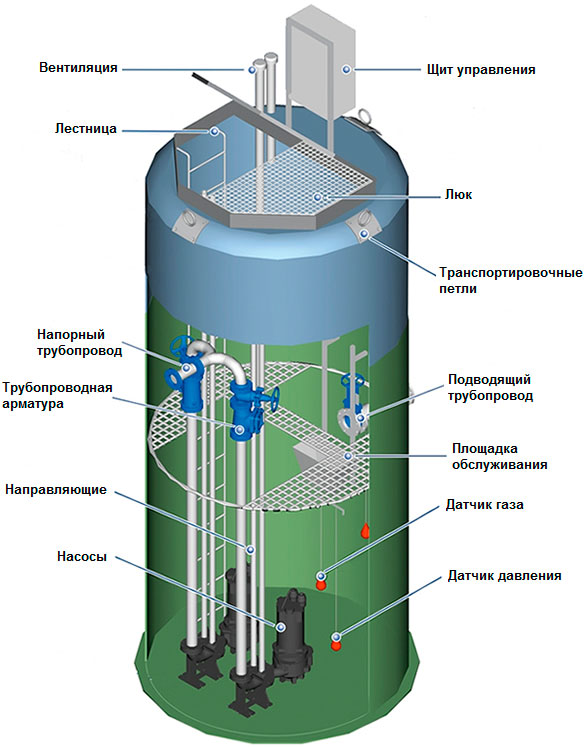

Канализационная станция для бытовых нужд включает в себя несколько обязательных элементов:

• Герметичную накопительную емкость;
• Насос;
• Систему безопасного отвода газов и жировых включений;
• Трубопровод достаточной пропускной способности.

Все элементы изготавливаются из стойких к коррозии и гниению, долговечных материалов.

Принцип работы заключается в следующем. Бытовые стоки ливневые воды накапливаются в аккумулирующем резервуаре. Он наполняется до определенного уровня и включается насос, который переправляет содержимое емкости на необходимую высоту и по маршруту, где они будут сброшены в общественную канализацию, в больший отстойник, септик или место сброса для биологической или химической очистки.

Необходимо, чтобы емкость была полностью герметичной, иначе сточные воды будут попадать в грунт или в помещение, где она установлена. Образующиеся газы в процессе разложения отходов в стоках необходимо безопасно стравливать или выводить по безопасному маршруту.

Объем накопителя подбирается из расчета пропускной способности насоса и скорости поступления сточных вод. Отправным значением является пиковое значение по количеству сточных вод бытового использования, ливневые воды и т.д. Например, если насос способен переправить за час 10 м3, то и поступить в емкость может не более этого объема за то же время. В противном случае будет переполнение.

Чаще используется цилиндрическая форма накопителя, чтобы упростить его установку в шахту на участке возле дома. В отдельных случаях используют форму куба или другие варианты, что обуславливается особенностями конструкции или оптимизацией процесса.

Есть и компактные накопители сложной формы, если насосная станция подразумевает установку внутри помещения, от чего и их дизайн прорабатывается отдельно. Тогда их можно адекватно вписать в обстановку ванны или туалета, не нарушая.

Конструкция насоса разрабатывается с учетом наличия в стоках фекалий и других включений различного размера и структуры. Наиболее распространенным является вариант погружного насоса с центробежным или вихревым механизмом. Основной упор делается на безопасность и высокую отказоустойчивость, чтобы различные фракции не забивали насос, а волокнистые включения не накручивались на вал.

Чтобы упростить конструкцию насоса, снизить его стоимость и накладные расходы, его снабжают режущим механизмом, который способен предварительно измельчить любые мягкие включения, после чего транспортировка стоков упрощается даже с использованием труб меньшего диаметра, а лопасти не забиваются.

Установка нескольких насосов несвойственна для бытовых насосных станций. Второй и третий насосы в больших установках используются для обеспечения беспрерывности работы и для работы с повышенным поступлением стоков. Для бытовой станции проще не пользоваться канализациями на время проведения ремонта или технического обслуживания, чем платить за установку вспомогательного насоса. Иногда его монтируют только с тем, чтобы снизить мощность основного насоса, и второй использовать в редких случаях высокой загруженности.

Выбор канализационной системы для частного дома

В ходе проведения строительных работ немаловажно определиться с выбором места для обустройства септика, если поблизости нет центральной канализации, а также с насосной станцией для перекачки стоков. Это может быть как мини-вариант для санузла, так и комплектная КНС средней мощности, устанавливаемая на участке

Для решения вопроса нужно учесть следующие моменты:

• глубина залегания подводящих коммуникаций;
• объемы и качественное содержание стоковых вод;
• тип и количество насосов;
• система обслуживания агрегата;
• материал, из которого изготовлен корпус насосной станции;
• габариты и диаметр корпуса;
• производительность (мощность).

Лучше, когда внутренние рабочие элементы сделаны из нержавеющей стали. Управление КНС может быть полуавтоматическим или автоматическим, второй вариант по стоимости обходится дороже.

Лидирующие позиции в сфере производства современного насосного оборудования занимает датская компания Grundfos. В ассортименте бренда представлены и канализационные насосы, и станции для различных сфер применения: от бытовых и хозяйственных нужд до промышленных масштабов. Цены на бытовые готовые к использованию КНС этой торговой марки варьируются в пределах 180000 — 500000 рублей. Купить легко монтируемую модульную насосную систему можно в специализированных магазинах.

Монтаж КНС – процесс, требующий высокоточных навыков и точного исполнения последовательности действий. Поэтому настоятельно рекомендуется выполнение подключения квалифицированным сантехником. Малейшая неточность чревата неприятной аварийной ситуаций и поломкой дорогостоящего оборудования.

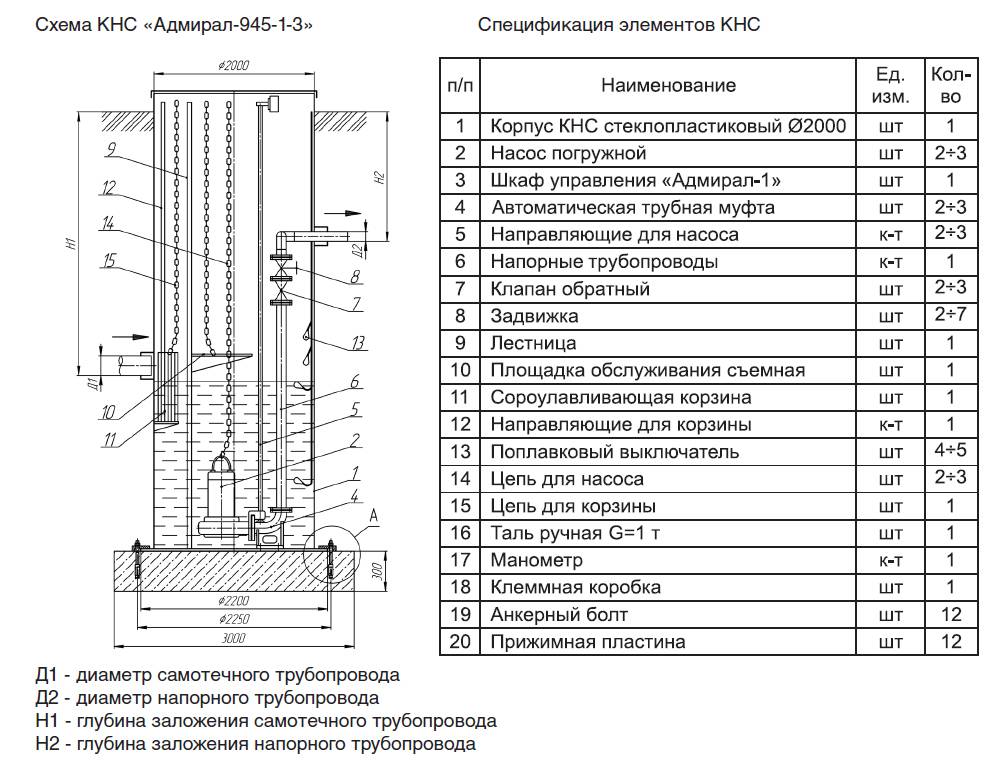

Схема работы канализационной насосной станции

Если рассматривать устройство канализационной насосной станции, важно понимать, что существует готовая комплектация. Собранное оборудование со всеми необходимыми элементами и деталями называется сололифт

Вы можете приобрести его и подключить к системе на своем участке. Сами канализационные станции собираются с отдельных комплектующих, которые подбирают в зависимости от проекта и условий эксплуатации.

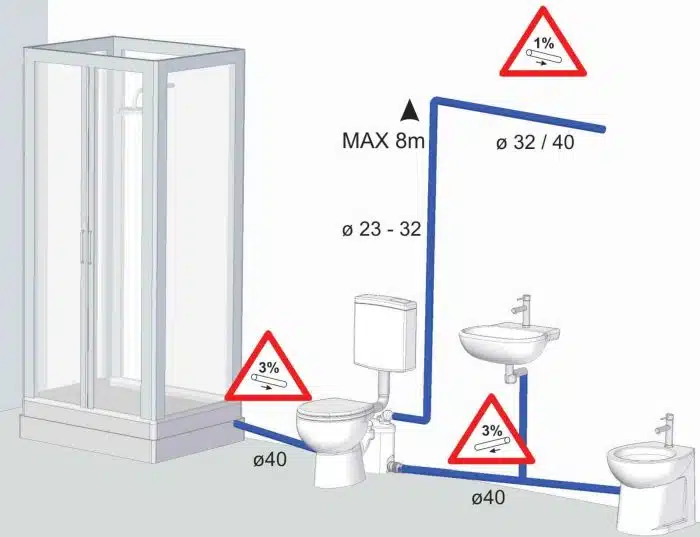

Сололифт – это компактная мини-станция, которую устанавливают в санузле или подвальных помещениях частного дома. В готовой конструкции есть автоматика, двигатель, крыльчатка. Все детали помещены в герметичный корпус с патрубками.

Работает такая система автоматически. При включении в устройство попадает вода. Наполнение жидкостью способствует включению двигателя, которому передает сигнал автоматика. Затем жидкость поступает в напорную трубу. Крыльчатка выполняет функцию измельчения крупных фракций, что предотвращает засорение насоса. В корпусе есть несколько специальных отверстий, предназначенных для дальнейшего подключения к сантехническим приборам.

В компактных сололифтах предусмотрено наличие всех необходимых комплектующих и автоматической системы для бесперебойной работы. Производительность системы рассчитывается в зависимости от количества труб, которые к ней будут присоединены.

Канализационные насосы для кухни

Стоки из кухни содержат жир и остатки пищи, они часто являются причиной засора. Монтаж канализационного насоса для кухни позволяет решить сразу несколько проблем:

• поместить кухонную технику ниже уровня инженерных магистралей без переоборудования помещений;
• измельчение отходов режущими деталями насоса для безопасной транспортировки по трубам небольшого диаметра;
• перенос кухонного оборудования без необходимости соблюдать обязательный уклон трубопровода.

Типы агрегатов для кухни

Стационарный насос – компактное устройство размещается в удобном месте и обеспечивает транспортировку стоков на большое расстояние.

Санитарное оборудование – насос для канализации в квартире, подключаемый к раковине или мойке на кухне. В его конструкции не предусмотрен измельчитель, поэтому использование ограничивается степенью загрязнения стоков. Агрегат рассчитан на температуру 30-45 градусов.

Санитарный насос для раковины

Принудительная канализация – оборудование небольшого размера, снабженное ножами для измельчения отходов. Герметичная конструкция предотвращает попадание неприятных запахов в помещение. Насос обладает высокой производительностью, он измельчает и перемещает стоки по горизонтали на 100 метров.

Расчёт КНС

Расчёт канализационной насосной станции начинается с определения основных параметров оборудования, производительности, и уровня сточных вод (учитывается приток в течении одного часа).

Параметры оборудования:

1. Объём резервуара
2. Глубина резервуара
3. Количество рабочих насосов
4. Количество резервных насосов
5. Диаметр трубопровода
6. Электрическое питание

Параметры производительности:

1. Необходимое количество запуска насосов
2. Вид сточной системы
3. Различия высот напора
4. Использование специального механизма управления

Основываясь на приведённых параметрах, подготовленную информацию необходимо предоставить специалистам, благодаря которым можно будет подобрать отдельные составляющие для оборудования. Если поступить иначе, то неправильно выбранные составляющие для канализационной насосной системы будут функционировать неисправно, что может привести к аварийной ситуации.

Конструкция и принцип работы КНС для загородного дома

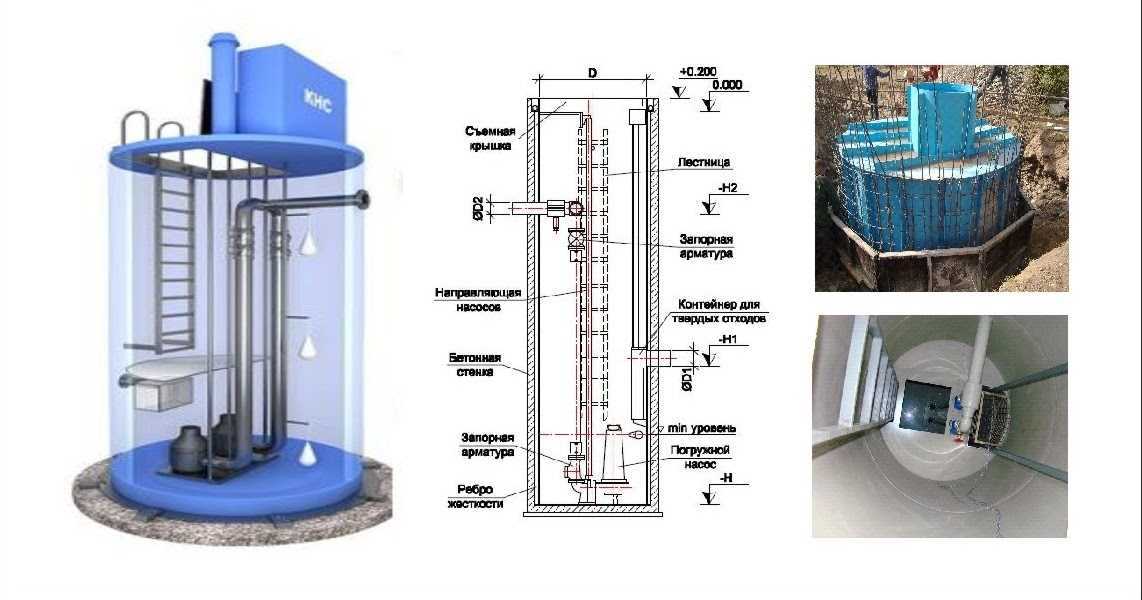

Рассмотрим устройство КНС шахтного типа (типовой проект) для частного дома. Производительность 1-25 м3/сутки, полезный напор 5-40 метров, диаметр корпуса 1600 мм.

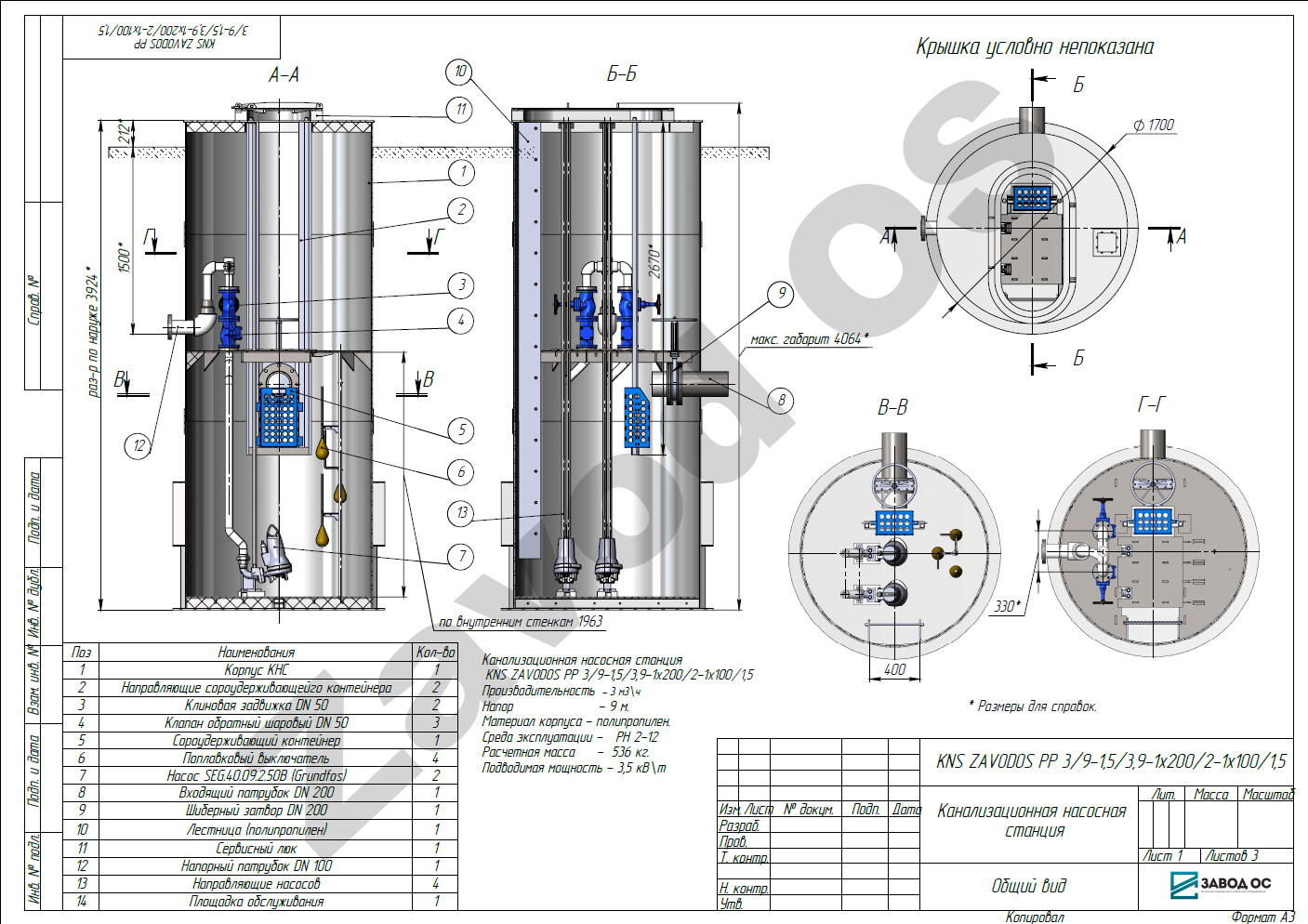

Конструкция канализационной насосной станции

Резервуар (3) представляет собой закрытую емкость цилиндрического типа из полипропилена или стеклопластика. В крышку станции вмонтирован люк (2). Сточные воды подводятся в КНС по трубам (8), уложенным под небольшим углом к горизонту (подробности в статье «Расчет уклона канализации согласно СНиП»). В месте сброса устанавливается корзина мусоросборника ручной очистки (7). Для обслуживания задвижек (17) и обратных клапанов (18) станция укомплектована лестницей (5) и площадкой (9). В нижней части емкости установлены 2 погружных фекальных насоса с измельчителем (19) – один рабочий, второй резервный. Напорный трубопровод (10) подключен к насосам через автоматическую муфту (13), конструкция которой позволяет подсоединять и отсоединять насос удаленно. Для подъема насосного оборудования и мусоросборника предусмотрены направляющие (11) и цепи (12). Поплавковые датчики (16) подвешиваются на разной высоте. По мере опускания или поднятия уровня сигнал от датчиков передается на щит управления (15), который управляет работой насосов.

Принцип работы КНС состоит в следующем: стоки через канализационные или дренажные трубы попадают в резервуар. После того как вода достигнет заданного уровня, о чем просигнализируют датчики, щит управления запустит насос на перекачку стоков из насосной станции домашней канализации в магистраль или септик. Уровень упадет, сигнал с нижних уровнемеров уйдет на щит, который отключит насосы.

Используемая территория

Насосные станции размещаются на свободных площадях вблизи промышленных комплексов, складов, используют пустыри или близость зеленых массивов.

В городской черте монтаж осуществляется в глубине застройки с конструированием аварийного сброса в ливневки (посмотрите видео, как ставят заглушки на канализацию должникам).

Санитарные правила определяют размещение КНС, которые должны располагаться минимум в 20 метрах от зданий жилой, административной или общественной направленности.

Уменьшение расстояния проводится с разрешения Роспотребнадзора.

Установку осуществляют в случаях расположения подводящих коллекторов на глубине 3-8 метров.

Площадь вокруг КНС засаживается деревьями или кустарников на ширину 10-15 метров.

Размещение вблизи водоемов, то есть в местах возможного затопления, предусматривает монтаж входа на 0,5 метра выше уровня возможного поднятия воды.

Типичные ошибки

Неправильная установка резервуара приводит к последствиям, которые тяжело устранить.

Обращают внимание на такие моменты:

1. Емкость засыпают песком или мелкозернистой почвой. В ней не должно быть камней, замерзших кусков. Обязательна послойная трамбовка. Если не придерживаться этих правил, возможны просадка грунта, сдвиг емкости, трубопровода.
2. Не допускается засыпать резервуар различными грунтами с разных сторон. Они имеют неодинаковую плотность, отчего происходит перекос бака.
3. Если неверно оценить влажность почвы, сделать заливку вместо бетонной плиты, конструкция сдвинется вниз. Произойдет разрыв труб, повреждение резервуара.
4. Плиты фундамента недопустимо выравнивать клиньями. Это ненадежная опора, резервуар постепенно будет проседать, смещаться в сторону.

КНС — дорогие устройства, поэтому монтаж лучше поручить специалистам.

Конструкция и принцип работы КНС для загородного дома

Рассмотрим устройство КНС шахтного типа (типовой проект) для частного дома. Производительность 1-25 м3/сутки, полезный напор 5-40 метров, диаметр корпуса 1600 мм.

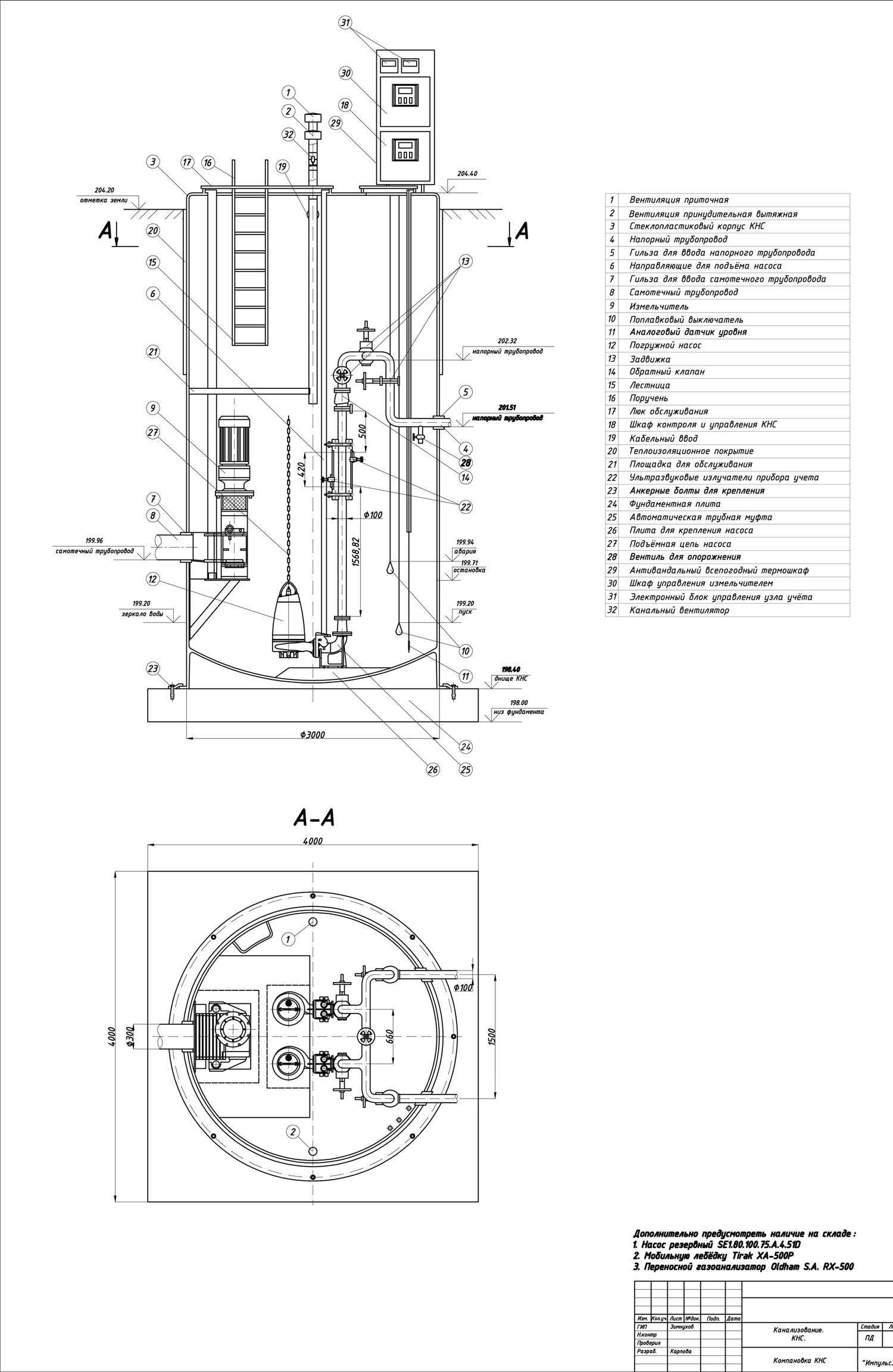

Конструкция канализационной насосной станции

Резервуар (3) представляет собой закрытую емкость цилиндрического типа из полипропилена или стеклопластика. В крышку станции вмонтирован люк (2). Сточные воды подводятся в КНС по трубам (8), уложенным под небольшим углом к горизонту (подробности в статье «Расчет уклона канализации согласно СНиП»). В месте сброса устанавливается корзина мусоросборника ручной очистки (7). Для обслуживания задвижек (17) и обратных клапанов (18) станция укомплектована лестницей (5) и площадкой (9). В нижней части емкости установлены 2 погружных фекальных насоса с измельчителем (19) – один рабочий, второй резервный. Напорный трубопровод (10) подключен к насосам через автоматическую муфту (13), конструкция которой позволяет подсоединять и отсоединять насос удаленно. Для подъема насосного оборудования и мусоросборника предусмотрены направляющие (11) и цепи (12). Поплавковые датчики (16) подвешиваются на разной высоте. По мере опускания или поднятия уровня сигнал от датчиков передается на щит управления (15), который управляет работой насосов.

Принцип работы КНС состоит в следующем: стоки через канализационные или дренажные трубы попадают в резервуар. После того как вода достигнет заданного уровня, о чем просигнализируют датчики, щит управления запустит насос на перекачку стоков из насосной станции домашней канализации в магистраль или септик. Уровень упадет, сигнал с нижних уровнемеров уйдет на щит, который отключит насосы.

Как происходит процесс установки канализационной насосной станции

При монтаже стоит учитывать:

1. Станция должна быть удалена от жилого дома не менее, чем на 20 метров.
2. Станция размещается на бетонный фундамент.
3. Для уплотнения установки используйте грунт с частицами от 3 миллиметров. Трамбуйте слои каждые полметра.

Готовим котлован для накопительного бака. При размещении бака нужно учитывать, что он должен быть выше земли минимум на 100 сантиметров. В котловане также необходимо сделать песчаную подушку около 1.5 метров. Погружаем накопительный бак и подключаем комуникации. Засыпаем грунт трамбуя его.

Следующий этап – установка поплавков на определённый уровень. Первый поплавок крепится на высоте до 30 см. Остальные поплавки крепятся с шагом 1.5 метров.

Любая канализационная насосная система предназначена для работы на длительный период. Для того чтобы станция работала без перебоев и не было непредвиденных поломок нужна своевременная проверка. При работе станции происходит износ оборудования, воздействие агрессивной среды перекачиваемых стоков.

Учитывая нагрузки, которым подвергается станция необходимо периодически проводить обслуживание КНС. Старайтесь каждый месяц проверять работу установки, проводить очистку. Кроме этого, нужно проводить плановую проверку оборудования.

Этим занимаются службы, которые обслуживают канализационный насосные станции. Перед тем как делать демонтаж оборудования, его нужно обесточить и дождаться, чтобы детали остыли. При работе нужно помнить про технику безопасности и следовать рекомендациям.

Проверка станции включает следующие этапы:

1. Внешний осмотр оборудования и проверка насосов.
2. Очистка насосов. Для чистки насосного оборудования используйте проточную воду и щетки. Не используйте агрессивные моющие средства. Следите за тем, чтобы вода не попала на рабочий блок управления.
3. Разборка насосных систем, для более тщательного осмотра и обратный монтаж.
4. Обязательная проверка улавливателя крупного мусора.
5. Контроль работы системы.
6. Смазка оборудования, замена непригодных для работы деталей, если есть необходимость, затягивание крепежных систем.

Любое плановое обслуживание – это профилактические работы для исключения поломок в будущем. Пренебрегая техническим обслуживанием станции, вы рискуете получить преждевременную поломку оборудования.

Измельчители фекальных стоков

В случае с обработкой бытовых стоков, нужно, прежде всего, разобраться, какие материалы необходимо измельчать:

1. Из кухонной мойки, кроме жиров, в канализацию могут поступать остатки пищи, которые являются причиной засора, кроме случаев, когда они смешиваются с другими волокнистыми материалами из других источников.
2. Из умывальника и слива от стиральной машины наиболее неприятны волокнистые материалы, волосы и шерсть животных. Соединяясь с жирами из кухонной мойки, они способны создавать плотные засоры.
3. Канализационный насос для унитаза удаляет наиболее значительные засоряющие предметы, такие как — бумага, различные салфетки и тампоны.

Со всеми этими загрязняющими стоки материалами приходится иметь дело измельчителю.

По сути, этот элемент конструкции работает как обыкновенная мясорубка. При этом роль шнека для перемещения измельчаемой массы выполняет само устройство, создавая втягивающее усилие.

Учитывая особенности перерабатываемого материала, для изготовления ножей и решетки используются высокопрочные материалы из легированной нержавеющей стали.

Практикуются к установке ножи следующих форм:

• в виде крыльчаток с ножами – лопастями;
• резака по принципу мясорубки;
• цилиндрических ножниц-ножей;
• секатора крестовидного;
• резцов пластинчатых.

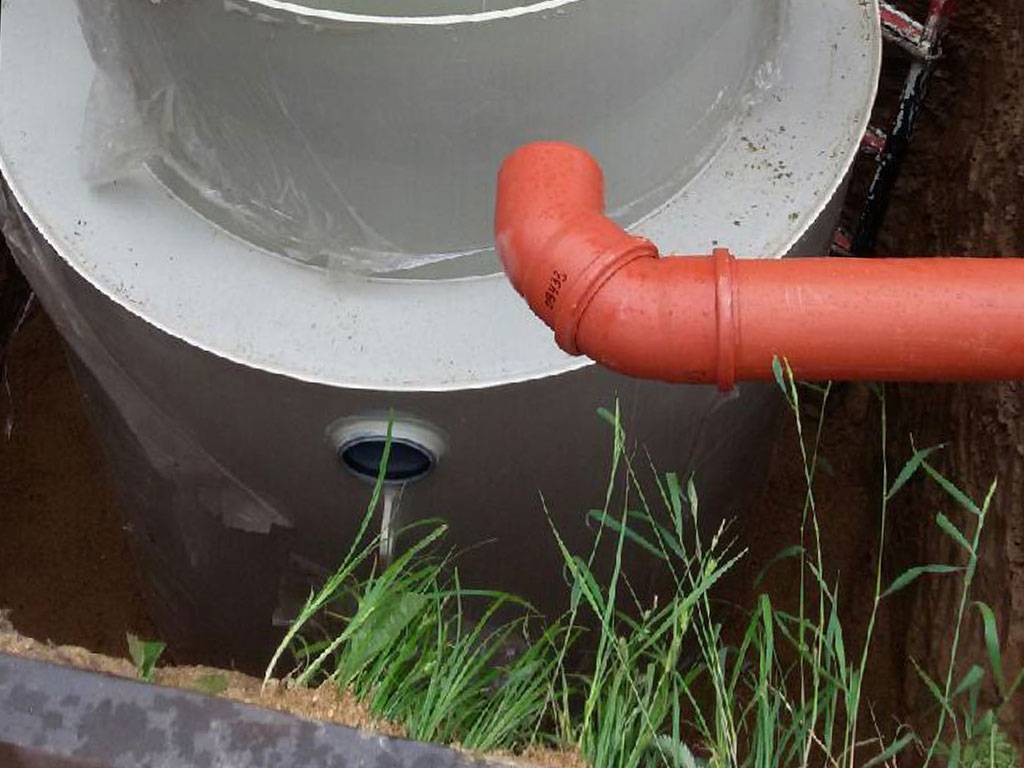

Инструкция по монтажу КНС

Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий. Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.

Первым шагом проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 метрах от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.

КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника

Вторым делом выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.

При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости

Третьим шагом производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона. А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.

Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.

Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г

Четвертым шагом производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.

Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов

Пятым делом производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.

На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.

С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание

Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.

Что такое КНС?

КНС или канализационная станция, это устройство для принудительного удаления твердых и жидких стоков. Такие устройства чаще всего используются в промышленных целях.

Но существует целый ряд КНС, специально разработанных для эксплуатации в бытовых условиях. Их устанавливают обычно в частных домовладениях с автономной канализацией или там, где необходимо обеспечить транспортировку отходов к стояку централизованной канализационной системы.

Модели бытовых КНС могут заметно различаться по внешнему виду, но их устройство и принцип работы довольно похожи. Такие конструкции представляют собой герметичную емкость, предназначенную для сбора отходов.

Высокая степень герметичности накопителя – важное требование, позволяющее защитить грунтовые воды от загрязнения стоками. Здесь предусмотрена система патрубков, а также специальный насос, разработанный для перекачивания фекальных масс. Работает канализационная насосная станция следующим образом

Стоки поступают в емкость-накопитель. С помощью канализационного насоса сточные воды, включающие твердые накопления, по трубам перемещаются для дальнейшей утилизации, например, в стояк центральной канализации, в бак машины-ассенизатора и т.п

Работает канализационная насосная станция следующим образом. Стоки поступают в емкость-накопитель. С помощью канализационного насоса сточные воды, включающие твердые накопления, по трубам перемещаются для дальнейшей утилизации, например, в стояк центральной канализации, в бак машины-ассенизатора и т.п.

На этой схеме наглядно представлено устройство небольшой бытовой канализационной насосной станции, которую можно подключить непосредственно к унитазу

КНС комплектуются насосами различного типа, в числе которых есть и погружные, и поверхностные консольные или самовсасывающие.

Погружные, как понятно из названия, опускают внутрь емкости с нечистотами. Обычно это очень прочные агрегаты, способные длительное время работать в агрессивной среде. Для таких насосов не нужно обустраивать место на поверхности, как не нужны и дополнительные трубы для их подключения к системе.

Но техническое обслуживание погружного насоса может быть несколько затруднено. Агрегат охлаждается жидкостью, в которой он находится, в ремонте и в ТО такие устройства нуждаются не часто. Более того, погружные модели канализационных насосов могут работать даже в очень холодной среде. Для них считается допустимой так называемая сухая установка.

Насосы с измельчителем используют в канализационных станциях, чтобы облегчить продвижение стоков по системе, сделав их состав более однородным

Самовсасывающие насосы имеют широкий просвет для прохождения перекачиваемой среды, они рекомендованы к использованию с существенно загрязненными стоками. Электродвигатель с фланцевым креплением заметно облегчает эксплуатацию и обслуживание устройств этого типа.

Некоторые виды канализационных насосов снабжены специальным нагревательным элементом. Это позволяет использовать их даже при температуре ниже нуля.

Консольные насосы используют в основном для промышленных очистных установок. Для монтажа такого устройства необходим отдельностоящий фундамент. Консольные канализационные насосы считаются исключительно надежными и удобными, но их монтаж и подключение лучше доверить опытному специалисту.

В бытовых КНС может использоваться один или два насоса, все зависит от конкретной ситуации. Если необходимо измельчить твердые фракции отходов, используют насосы с режущим механизмом.

При этом следует понимать, что такой механизм не является всеядной мясорубкой. Случайно оброненный в слив кусок ветоши может привести к серьезному засору и даже к поломке насоса.

Отдельного внимания заслуживают так называемые мини КНС – это насосные станции относительно небольшого размера, предназначенные для подключения только к одному объекту, обычно к унитазу. Они представляют собой комплекс из небольшого бака-накопителя и насоса с режущим механизмом. Такие канализационные станции устанавливают обычно непосредственно под унитазом.

Правила монтажа канализационных установок

На каждую конкретную модель требования могут отличаться. Поэтому перед началом работы мы настоятельно рекомендуем внимательно ознакомиться с документацией.

Краткий список рекомендаций выглядит так:

• Если необходим вертикальный участок напорного трубопровода, то его нужно располагать непосредственно возле насоса. Иначе возникает риск появления засора.
• Напорный трубопровод должен быть жестким с неразъемными соединениями. Например, полипропиленовой трубой PN10 с наружным диаметром 32 или 40 мм.
• Горизонтальный напорный участок делается с уклоном в сторону стояка.
• Все входящие в прибор патрубки должны быть проложены с уклоном 3° в сторону прибора.
• Избегайте применения отводов под 90°. Изгибы должны быть плавными и выполняться при помощи отводов под 45°.
• Если у вас есть несколько насосов, то у каждого из них должен быть свой вход в стояк.
• Насос должен быть доступен для обслуживания.

Это наиболее универсальные требования по монтажу такой аппаратуры. Тем не менее у каждой отдельной модели могут иметься свои нюансы монтажа. Поэтому необходимо внимательно прочитать паспорт и все обдумать.

Ждем ваших заказов!

Особенности монтажа

Устанавливать и подключать бытовые КНС можно следуя инструкции. Это «сололифты», которые ставят вблизи сантехнических приборов. Они компактные и не требуют особых навыков. В инструкции пошагово обозначены действия, которые нужно выполнить.

Другое дело – устанавливать канализационную станцию для загородного дома. Для этих работ лучше приглашать профессиональных мастеров. Здесь важна точность и правильный подбор комплектующих, а также их финальная настройка. Последовательность действий также важна. Человек, не имеющий опыта и не разбирающийся в нюансах приборов, не сможет правильно провести монтаж и потеряет гарантию производителя.
