Разновидность четвертая: борьба с огнем
Как известно, при пожаре распространению пламени могут послужить любые внутренние инженерные сети здания, в том числе канализация: противопожарные муфты предназначены именно для того, чтобы остановить огонь.
Описание
Как устроена противопожарная муфта для канализации?
1- замок-стяжка, 2 — разъемный корпус из оцинковки, 3 — лепестки для крепления, 4 — терморасширяющийся вкладыш.
Как это работает?
Вкладыш в муфте состоит из смеси графита и каучука или из других материалов, значительно увеличивающихся в объеме при нагреве и не поддерживающих горение. Критическая температура срабатывания муфты — 170 — 200С. Установленная перед внутренней противопожарной перегородкой или непосредственно в ней муфта при увеличении вкладыша в объеме полностью перекрывает просвет и создает преграду пламени на срок до трех часов.
Монтаж
Противопожарные муфты на канализацию монтируются непосредственно на пластиковые трубы внутри перегородки, с одной стороны от нее или с обеих сторон.
Для монтажа необходимо:
- Рассоединить разъемный корпус;
- Надеть муфту на трубу и стянуть ее стяжкой-защелкой;
- Закрепить корпус к через лепестки.
Как самостоятельно заменить манжету для унитаза : советы по ремонту
Надежная сантехника – один из главных аспектов комфорта жилья. Замена и ремонт унитаза требуют оперативности, так как это устройство невозможно надолго вывести из эксплуатации. Однако скорость выполняемых работ не должна отражаться на качестве. Особенно если речь идет о соединении с канализацией.
Что такое манжета для унитаза
Манжета на унитаз – важная часть конструкции сантехнического прибора, которая отвечает за герметичное соединение между отводом унитаза и входом в канализационную систему.
Представляет собой два цилиндра, один из которых соединяется с выводом унитаза, а другой – с патрубком коммуникаций. Между составными частями расположена гладкая или гофрированная труба.
Производителями предусмотрены разные особенности расположения унитаза. Муфта для унитаза выпускается в нескольких вариантах длины: от коротких до длинных, с возможностью изгиба и маневрирования при установке.
Различают три вида детали:
- Прямая или конусная. Используется, если уровень вывода отходов и вход в канализацию находятся на одной высоте и не имеет принципиальных особенностей в конструкции. При правильном выборе соединяет отверстия любого диаметра.
- Манжета-эксцентрик. Применяется в том случае, когда соединение расположено на разном уровень выхода-входа. Для этого цилиндры смещены относительно друг друга.
- Гофрированная. Универсальное соединение, которое позволяет устанавливать унитаз в любой точке уборной и не зависеть от места входа в канализационную сеть. Благодаря гармошке гофры монтаж выполняется под любым углом вне зависимости от специфики формы или нестандартного размера.
При производстве соединительной детали используются разные материалы. Чаще магазины предлагают:
- резиновые уплотнительные манжеты;
- полиэтиленовые соединения;
- полипропиленовые варианты.
Первый материал используется сейчас реже. Он идеально подходил для связи фаянса с чугунными трубами. Многие жильцы уже провели капитальный ремонт и заменили трубы на полиэтиленовые, следовательно, второй и третий вид материала применяется чаще.
Полимерные соединения обладают важными преимуществами перед резиновыми конкурентами:
- Стык между корпусом и патрубком не нуждается в герметизации благодаря плотному прилеганию детали.
- При отсутствии специального механического воздействия срок службы полиэтилена дольше, чем у резины.
- Гибкость пластика выше, поэтому он применяется при решении специфических задач, например, при переносе унитаза в другую часть уборной.
Для чего нужна замена манжеты?
Главная задача, которую должен выполнять резиновый манжет для канализации – надежное и герметичное соединение. Если в процессе эксплуатации вдруг обнаружена вода, значит, деталь перестала выполнять основную функцию. Чаще проблему обнаруживают при смывании воды из словного бачка.
Для диагностики подставьте ладонь под соединение при спуске воды. Если оно влажное и капает, значит, нуждается в ремонте или замене.
Причины поломки могут быть разными: смещение детали вследствие механического воздействия или трещина ввиду длительной работы. При первом варианте попробуйте вернуть герметичность, устранив смещение и подтянув гайки соединительных винтов. Если это не помогло, канализационная муфта подлежит замене.
Порядок замены
Монтаж муфты относится к сравнительно простым сантехническим работам, поэтому его несложно выполнить самостоятельно. Справиться с задачей поможет инструкция.
Подготовка в работе
Прежде чем заменять резиновый манжет для унитаза подготовьте рабочее место:
- Заранее приобретите подходящую деталь. Помните об уровне между точками соединения и сделайте правильный выбор: конусная манжета для унитаза или эксцентрик.
- Тщательно почистите место монтажа. Выход унитаза и вход канализационной системы зачищают от пыли и мусора. Если уплотнительные манжеты долгое время требовали ремонта, стык установки требует очистки от солей.
- Обсушите поверхность. Если на трубах останется влага, стык не получится сделать герметичным.
- Уплотнительная манжета для канализации должна быть обработана силиконовым сантехническим герметиком. Это повысит надежность соединения.
Для установки соединительная резиновая муфта одним концом надевается на выход слива унитаза. Теперь дайте застыть силикону. Поэтому приостановите работу.
Когда герметик надежно схватился, повторите действие с другим концом детали и вставьте его в патрубок канализации.
Материалы изготовления канализационных муфт
Пластик
Полипропиленовые канализационные муфты изготавливаются из прочного и устойчивого к химическим воздействиям пластика. Они не подвержены коррозии и долговечны в эксплуатации.
- Прочность: это один из главных плюсов пластиковых муфт. Они выдерживают значительное давление и сильный вес, так что вы можете быть уверены в надежности своей канализации.
- Устойчивость к химикатам: пластиковые муфты устойчивы к коррозии, поэтому вы можете использовать любые бытовые химикаты без опасений для вашей канализации.
- Долговечность: пластиковые муфты долговечны и не нуждаются в ремонте или замене на протяжении многих лет.
Нержавеющая сталь
Муфты из нержавеющей стали прочны и имеют высокую степень коррозионной стойкости. Этот материал также очень долговечен в эксплуатации.
- Прочность: муфты из нержавеющей стали обладают высокой прочностью и устойчивостью к внешним воздействиям.
- Коррозионная стойкость: благодаря специальным сплавам, используемым в изготовлении, нержавеющая сталь не подвержена коррозии и долго сохраняет свои первоначальные свойства.
- Долговечность: муфты из нержавеющей стали имеют высокую степень долговечности и не требуют замены на протяжении долгого времени.
Керамика
Канализационные муфты из керамики отличаются большой прочностью и устойчивостью к внешним воздействиям. Они также не подвержены коррозии и долговечны в эксплуатации.
- Прочность: муфты из керамики обладают высокой прочностью и выдерживают высокое давление и сильный вес.
- Устойчивость к внешним воздействиям: керамические муфты не подвержены коррозии и хорошо справляются с воздействием химикатов.
- Долговечность: муфты из керамики долговечны и не требуют ремонта или замены на протяжении многих лет.
Компенсатор канализационный
Компенсатор для канализационных труб
– фитинговый элемент, который нашёл широкое применение при обустройстве сетей внутренней канализации. Для его изготовления используется пластик, который отличается устойчивостью к развитию процессов коррозии и диффузии. В конструктивном плане он представляет собой патрубок, с одного конце которого находится раструб с резиновым кольцом-уплотнителем, другой конец рассчитан на муфтовое соединение. Данный фитинговый элемент крепится к трубе канализационной системы внизу стояков, которые расположены в подвалах и помещениях технического назначения.
Что это такое
Компенсаторы для канализационных
труб — это фитинги, предназначенные для изменения в небольших
пределах длины участка сети. Чаще всего они используются на линиях, собранных
из ПВХ. Этот материал показывает самый большой коэффициент температурного
расширения. При сливе горячей воды, длина труб увеличивается, а при
охлаждении — уменьшается. Компенсатор принимает на себя эти изменения,
сохраняя в целости соединения и элементы стояка. Это основная, но не
единственная задача, которую решает муфта. Есть у нее и другие полезные
возможности:
- она позволяет изменить положение тройника
относительно вертикальных и горизонтальных частей системы. Во время ремонта
уровень пола часто меняется (укладка плитки, заливка выравнивающей стяжки и
т.д.), из-за чего высота унитаза, ванны, душевой кабины и других видов сантехники
меняется. Для подключения к системе приходится менять высоту установки
тройника, что легко сделать, если есть компенсатор; - замена частей стояка представляет собой сложную
задачу, особенно в многоквартирных домах. С муфтой процедура сокращается до нескольких
минут; - упрощается переход с одного диаметра
трубопровода на другой.
Как правило, на вертикальной
части квартирной части системы устанавливают компенсатор для канализации ПВХ D 110, для чего нужен
стояк такого же диаметра. Муфта представляет собой прямой отрезок трубы, одна
часть которого является раструбом с резиновым уплотнителем, а другая —
соединительный элемент для установки внутрь раструба. По сути, это укороченный
отрезок прямой трубы, но его соединительный элемент имеет большую глубину, продолжаясь
до самого начала узкой (внутренней) части. Это позволяет поглощать излишки длины при
нагреве, или отдавать некоторую часть при сильном охлаждении.
Иногда компенсатор канализации путают с проходной, или ремонтной муфтой. Отличие этого фитинга от компенсатора в устройстве соединительного элемента — первый имеет два раструба с обеих сторон, второй оснащен только одним расширением. Это принципиальный момент, поскольку ремонтная муфта может скользить по стояку, смещаясь на любое расстояние (пока не упрется в раструб или тройник). Компенсатор имеет стационарную позицию, устанавливается раструбом вверх. Он способен смещаться вверх лишь на глубину раструба.
Отводы для гофрированных труб Корсис
Гофрированные трубы Корсис — изделия, выполненные по новейшим технологиям, особенностями конструкции является двухслойная структура с гладкими внутренними стенками и наружной гофрой черного цвета, защищающей поверхность от ультрафиолетового излучения. Благодаря такой структуре, трубы имеют высокую кольцевую жесткость, позволяющую эксплуатировать их на больших глубинах. Материалом трубных внутренних стенок является полипропилен — это позволяет эксплуатировать изделия при температурах протекающих жидкостей около 65 С.
Рис. 8 Трубы Корсис, раструб с кольцом уплотнительным – конструкция и внешний вид
Разновидности фитингов для ПВХ канализации
Рассмотрим разновидности фитингов для внутренней канализации, оборудованных резиновым уплотнительным кольцом:
- Муфта — используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
- Редукция (переходник между разными диаметрами) — применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
- Тройник — позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
- Двухплоскостная крестовина — выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона — 45 0 и 90 0 .
- Одноплоскостная крестовина — используется для обустройства двух параллельных ответвлений, углы 45 0 и 90 0. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
- Отвод — позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
- Компенсационный патрубок — используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
- Заглушка — перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
- Аэратор (канализационный клапан) — устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.
Читайте так же: Как действует средство для засора труб
Разновидности канализационных фитингов
Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:
- обратный клапан — предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
- двухколенный сифон — соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.
Размеры канализационных фитингов и рекомендации по монтажу
Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:
- ГОСТ №18559 — для безнапорной канализации;
- ГОСТ №52135 — для напорных систем.
Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:
- муфты — диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
- отводы — ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
- тройник на 450 — ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба — 14-50 см;
- обратный клапан- ∅ 110-250, длина от 30 до 52 см;
- двухколенный сифон — ∅ 110-200 мм, длина 51-82 см.
Обратный канализационный клапан
ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.
Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:
- Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента — трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
- После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
- При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
- Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком. что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.
Технология раструбного соединения канализационных труб
Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.
Устройство ремонтной муфты
Этот недорогой фитинг представляет собой отрезок трубы с раструбами, оснащенными уплотнительными прокладками. Канализационные трубы просто вставляются в эти раструбы, а резиновые кольца плотно охватывают их, создавая герметичное соединение.
Основные задачи соединительных муфт:
быстрый и простой монтаж безнапорных трубопроводов;
замена частей трубопровода при ремонте;
компенсация температурных деформаций и ошибок проектирования.
При монтаже канализационных систем, помимо труб необходимого диаметра, нужно использовать множество дополнительных элементов. Чаще всего необходима соединительная муфта для труб канализации. Именно она позволяет обеспечить нужный уровень герметичности и прочности в местах стыков.
Область применения
Благодаря своим многочисленным достоинствам и разнообразным размерам, канализационные пластиковые трубы 50 мм имеют довольно широкий ареал применения.
По способу использования они подразделяются на такие категории:
- Для строительства внутренней канализационной системы.
- Для обустройства канализации внешнего типа.
- Для создания системы отвода дождевых вод.
- Для обустройства водонапорных систем.
Исходя из предназначения, стенки изделий имеют разную толщину и материал изготовления. Наиболее прочными являются те, что выпущены для напорных систем. Пластиковые трубы 50 мм для внутренних магистралей имеют наименьшую прочность, так как не испытывают сильного воздействия. Их используют для отвода сточных вод от кухонных моек, умывальников и ванн. Но, даже они имеют достаточную прочность, чтобы выдержать сильный удар или изгиб.
Внутренние системы могут быть собраны из белого, черного и серого материала. Наиболее практичным является серый пластик. На его поверхности практически не видно пыли и царапин.
Для удобства пользования, при сборке канализационных систем применяются такие элементы:
- тройники для создания разветвленной магистрали;
- переходники для ввода пластиковых труб 50 мм в стояки 110 мм;
- муфты для соединения одинаковых фрагментов;
- углы для устройства поворотов магистрали;
- заглушки.
Фитинги имеют большую прочность, чем трубопроводные изделия. Для гарантированной изоляции может использоваться специальный клей и герметик. Учитывая то, что резиновые прокладки быстро выходят из строя, можно приобрести комплект запасных прокладок.
Применение пластиковых изделий в канализационных коммуникациях
Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.
К преимуществам пластиковых фитингов канализации относится:
- низкий вес, что облегчает их транспортировку и монтаж;
- длительный срок службы — эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
- широкий температурный режим — пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
- обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.
Сортамент фасонных изделий для канализационных систем
ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.
Согласно положениям ГОСТ №21.604 «Водоснабжения и канализация«, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:
- сливная труба ванны — диаметр 40 мм (укладывается с уклоном 1:30);
- душ — диаметр 40 мм (уклон 1:48);
- унитаз — диаметр 110 мм (уклон 1:20);
- раковина — диаметр 40 мм (уклон 1:12);
- биде — диаметр 40 мм (уклон 1:20);
- мойка — диаметр 40 мм (уклон 1:36);
- комбинированный слив на душ, ванну и мойку — диаметр 50 мм (уклон 1:48);
- центральный стояк — диаметр 110 мм;
- отводы от центрального стояка — 60 мм.
Трубы большого диаметра для наружной канализации
Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ подбираются так, чтобы их размеры соответствовали друг другу.
Классификация канализационных фитингов
Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам — сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.
В зависимости от способа соединения канализационные фитинги классифицируются на:
- раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
- под склеивание, без уплотнительного кольца.
Раструбное соединения канализационных труб
В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.
В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.
Проверенные клеевые составы для монтажа полимерных трубопроводов — «Тангит», «Винилит», «Феникс» и «Маркс», действующий ВСН 35-86 «Инструкция по монтажу пластмассовых труб» рекомендует использовать клей «ГИПК-127«.
Особенности, применение и материал изготовления муфт
Применение фитингов в виде муфты соединительной позволяет быстро выполнить замену различных коммуникаций, когда возникнет аварийная ситуация или при плановом ремонте. Конструкция этих строительных элементов обеспечивает возможность проводить монтаж водопровода в ограниченном пространстве на протяжении короткого промежутка времени.
Такой фитинг представляет собой небольшой длины трубу, на концы которой нанесена резьба. Рассмотрим особенности этих соединительных элементов на примере получивших широкое распространение муфт из поливинилхлорида. Их характеристики следующие:
- не деформируются при эксплуатации;
- возможность проведения монтажа муфты соединительной в широком температурном диапазоне: -20 ≤ Т ≤ +50;
- огнестойкость;
- длительный срок эксплуатации без замены и даже профилактического ремонта.
Применяются муфты, также и при обустройстве различных ПНД-трубопроводов. Согласно технологическим требованиям, такая деталь должна быть изготовлена из аналогичного материала, в данном случае – из полиэтилена. ПНД – сырью присущи такие же прекрасные технические характеристики, как и поливинилхлориду. Данный фактор обусловил сопоставимую востребованность соединительных элементов, изготовленных из этих материалов.
Полиэтиленовые муфты прочны и устойчивы к различным негативным факторам
Монтаж муфты из полиэтилена может выполняться в том же температурном диапазоне. Стоит также отметить экологическую чистоту данного изделия и его неподверженность воздействию различных агрессивных веществ.
Большинство типов подобных изделий позволяют не использовать при обустройстве веток водоснабжения какие-либо специальные инструменты. Кроме того, они легко монтируются и стоят дёшево. Совокупность этих свойств обеспечила полиэтиленовым муфтам высокий уровень популярности на рынке стройматериалов. Из их других достоинств эксперты выделяют:
- высокую устойчивость к воздействию агрессивной внешней среды;
- при механических нагрузках демонстрируют минимальную деформацию;
- отлично переносят как жару, так и морозы;
- надёжное и простое крепление;
- способность бесперебойной эксплуатации на протяжении нескольких десятков лет.
На рынке присутствуют также муфты полипропиленовые соединительные. Они бывают нескольких видов. Ниже представлены лишь наиболее широко применяемые модели.
С накидной гайкой. Установка муфты соединительной полипропиленовой такого типа производится только перед одним прибором, например, водонагревателем.
Муфта американка разъёмная (с внутренней или наружной резьбой). Применяется там, где необходим разъём в системе холодного водоснабжения
Выполняя монтаж соединительных муфт такого типа, нужно обратить внимание на прокладку. Если она плоская и выполнена из резины, устанавливать американку в этих местах не рекомендуется
По причине сужения и расширения полипропилена при температурных перепадах разъёмное соединение может дать течь.
Муфта разъёмная соединительная. Монтаж такой детали выполняется с использованием фитингов, имеющих раструб для сопряжения с трубой. Муфта соединительная полипропиленовая данного типа хорошо зарекомендовала себя благодаря наличию паронитовой прокладки.
Полипропиленовая муфта с уплотнительной резинкой дает разборное, но герметичное соединение
Выполнение трубопровода из пластиковых труб
Соединение канализационных пластиковых труб может выполняться несколькими способами, наиболее распространенными среди которых является применение раструба и специальных клеев. Термическая обработка и нанесение резьбы иногда используются при сборке каркаса из ПВХ, но сам материал элементов не предполагает работу под избыточным давлением, поэтому такие технологии применяются гораздо реже.
Для создания накопителей и колодцев могут использоваться пластиковые кольца для канализации. Их соединение с трубопроводом осуществляется переходниками или гофрированной трубой.
Использование раструба
Простым в исполнении является монтаж трубопровода, подразумевающий стыковку раструбом и резиновые уплотнения. Метод подходит для любого типа труб, но наиболее распространен при сборке конструкции из пластиковых элементов.
Раструб представляет собой часть увеличенного диаметра на конце соединяемых канализационных труб. Элементом такого крепления являются резиновые уплотнительные манжеты и резиновые кольца круглого сечения. Уплотнители позволяют герметично соединить конструкцию и обеспечить ее работу без протечек при небольшом избыточном давлении.
Чтобы соединить канализационные пластиковые трубы, гладкий конец элемента и раструб очищаются от пыли и грязи. Далее проводится осмотр раструба на наличие резинового уплотнителя, обеспечивающего надежное крепление и герметичность стыка. Если кольцо отсутствует, на гладкую часть меньшего диаметра соответственно размеру подбирается уплотнительная манжета для канализации или резиновые уплотнения круглого сечения. Манжета обеспечивает плотное соединение труб и выдерживает подачу стоков при избыточном давлении.
Уплотнитель помещается в раструб. Гладкий конец второй трубы смазывается силиконовой смазкой или жидким стеклом и заводится в раструб до упора. На поверхности ставится отметка, и элемент оттягивается обратно на 1 см. Такая технология предполагает плотный обхват манжетой трубы меньшего диаметра.
Использование полимерного клея
В зависимости от разницы в диаметре стыкуемых элементов, а также условий их работы подбираются различные клеевые составы. Наиболее простой способ предполагает применение клея при использовании раструбного соединения. Фиксация на клей выполняет функции крепежа, герметизации и уплотнителя, поэтому установка дополнительного резинового кольца не требуется. Соединять канализационные трубы ПВХ следует по определенной схеме.
Перед нанесением клея края тщательно очищаются от загрязнений и обезжириваются. Далее наносится клеевой состав, и трубы надежно фиксируются в течение 10 – 15 минут. Место стыка дополнительно герметизируется еще одним или двумя слоями клея.
Соединение канализационных пластиковых труб одного диаметра требует выбора специального клея и другого способа фиксации. В этом случае используются переходники, позволяющие выполнить надежную стыковку. Раструбом служит переходник. Технология усложняется необходимостью повторения всех манипуляций для обеих труб, а также дополнительной герметизацией обоих стыков.
Резьба и сварка
Соединить пластиковые трубы для канализации можно и другими методами. Существуют специальные техники сварки, а также возможность использования резьбового крепления.
Для сварки применяется специальное оборудование. Аппарат разогревает полимер на концах элементов до подвижного состояния. Далее трубы прижимаются друг к другу так, чтобы расплавленный пластик создал единую массу в месте стыка, и фиксируются до остывания материала. После остывания и повторной полимеризации в месте соединения образуется слой полимера, объединяющий два элемента в единую конструкцию.
При использовании резьбового крепежа для пластика применяется технология «американка». Такое соединение представляет собой использование гайки или фитинга и двух труб с резьбой. Фитинг или гайка надежно соединяет элементы, для герметизации стыка используют уплотнительное кольцо. Демонтаж конструкции проводится раскручиванием крепежного фитинга или гайки без дополнительного вращения каркаса.
Как соединяют канализационные трубы из ПВХ и в чем их преимущество
Основной материал, используемый для изготовления канализационных труб — ПВХ. Особенность этого материала заключается в размягчении. При воздействии высоких температур он становится мягким, но при охлаждении — возвращается к своему прежнему состоянию. Сейчас практически не используются металлические трубы, ведь по своим характеристикам они очень сильно уступают пластиковым. Перед тем, как соединять канализационные трубы, определите основные аргументы в пользу последних:
- отсутствие вероятности повреждений коррозией. Не нужно тратить средства и время на то, чтобы изолировать трубы, которые будут укладываться под землю;
- устойчивость к воздействию химических веществ и агрессивных сред;
- высокая пропускная способность из-за гладкой внутренней поверхности;
- легкость пластиковых труб;
- удобство при монтаже, возможность соорудить трубопровод любой конструкции;
- продолжительный термин эксплуатации. Такие трубы могут оставаться исправными на протяжении целого века.
Единственное, что является недостатком ПВХ — ограничения по пропускной способности, но этот момент можно решить, подбирая трубы большего диаметра. Он поддается для формирования элементов разной конфигурации. Строго определенный диаметр и длина каждого элемента упрощает процедуру подбора деталей.
Важную роль в процессе соединения труб домашней канализации играют фитинги, представляющие собой соединители. Они помогают получить герметичную конструкцию, не пропускающую неприятный запах и влагу. О замене и ремонте таких элементов вам не придется думать очень долго.

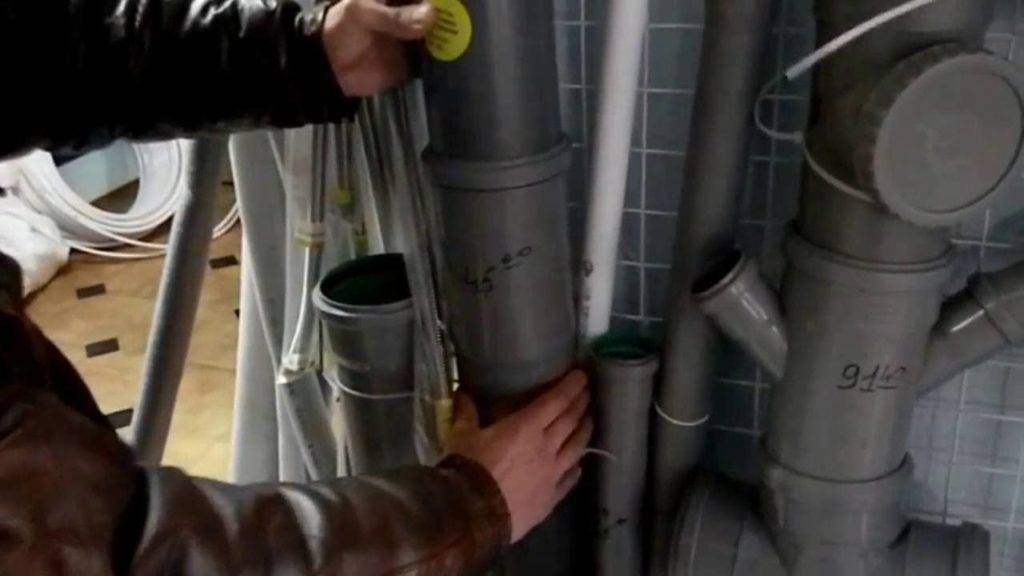

Для соединения труб из ПВХ применяют разнообразные фитинги
Что собой представляет и для чего она нужна
Компрессионные муфты – фитинги для быстрого монтажа трубопроводов (соединения, перехода с диаметра на диаметр, поворота). Получающийся узел при необходимости ремонта можно разобрать и собрать.
Назначение и область применения
Компрессионные муфты служат для соединения системы водоснабжения без сварки и резьбы. Раньше сантехнические системы из стальных труб собирались исключительно на резьбе или электросварным методом. Оба этих метода имели свои недостатки (неразборность системы при сварном монтаже; необходимость вращения заготовки или фитинга при сборке резьбового соединения, слабая герметичность).
Современные пластиковые трубопроводы не всегда удобно паять, резьбу на них не нарежешь – поэтому возникла необходимость в новых способах соединения, и конструкторами были придуманы муфты с цанговыми зажимами.
Область применения муфт распространяется не только на внутридомовые сети водо- и теплоснабжения. Такие изделия применяются в очень многих областях деятельности человека:
- в системах орошения;
- в системах канализации;
- для скрепления концов труб и гофры, служащих изоляцией для электрических кабелей (в том числе кабелей связи);
- в трубопроводных системах невысокого давления в промышленности, особенно в химической;
- в коммунальных и производственных системах водоснабжения.
