Канализационный трубопровод
Для улучшения водоотвода предусмотрено поэтапное увеличение диаметра трубопровода. Максимальное значение он достигает при присоединении фановой трубы к коллектору. В связи со сложностью прокладки, данный участок можно сравнить с созданием метрополитена, хотя особого функционального преобразования здесь для трубопровода не происходит.
Прокладка канализационного трубопровода
Большое значение для нормальной работы канализации имеет создание правильного уклона во время прокладки труб. Если же город расположен на местности со сложным рельефом, этого будет недостаточно.
В этом случае используют другой способ стокоотведения. Например, применяют фекальные помпы, которые дают возможность перемещать стоки в дополнительную трубу, проложенную под нужным углом наклона.
Благодаря таким насосам, есть возможность создавать систему ступеней. Она позволит организовать канализацию в самых сложных местностях, в том числе и в поселках на склонах холмов.
Все стоки по трубопроводам попадают:
- в очистные конструкции;
- аэрационные станции;
где и происходит следующий этап очистки посредством брожения. Весь процесс происходит в специальных танках, куда добавляются бактериальные добавки и химреактивы.

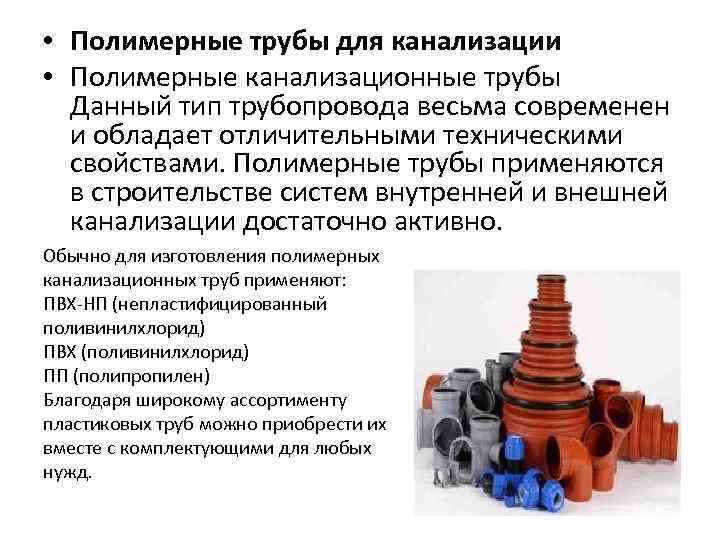

Трубопроводы выполняют из:
- Чугуна;
- Керамики;
- Полипропилена;
- Полиэтилена;
- Полиэфирной смолы.
Классификация
Лестничные клетки могут выполняться в разных вариациях, в зависимости от высоты здания, общей площади каждого уровня и количества людей, которые могут одновременно находиться в помещении.
Классификация лестничных клеток, согласно правилам пожарной безопасности, выделяет две большие категории: общие и незадымляемые. Первая категория включает в себя большинство внутренних клеток, которые используются в жилых домах старого образца. Они используются ежедневно для перемещения людей по этажам.
Общие лестничные клетки имеют разделение на типы Л1 и Л2 по критерию освещенности конструкции. При этом лестничная клетка, относящаяся к категории типа Л1, освещается естественным путем через оконные проемы, которые обустраиваются в прилегающей к ней наружной стене здания. Клетки Л2 освещаются через проемы в перекрытии дома, которые могут быть как закрытыми, так и открытыми. Эта разновидность конструкций, как и Л1, должна оснащаться дополнительными источниками света в виде светильников или подсветки ступеней.
Типы незадымляемых лестничных клеток относятся к категориям Н1, Н2 и Н3. Такие лестничные клетки обеспечивают безопасность выхода из здания при возникновении возгорания. Их ширина строго регламентируется СНиП и правилами пожарной безопасности. Более подробные характеристики заключаются в следующем:
- Конструкции типа Н1 размещаются снаружи здания. Выход на них обустраивается на открытых балконах или специально вынесенных площадках.
- Для лестниц Н2 отводится отдельная часть внутреннего помещения здания, где доступ воздуха при пожаре производится путем нагнетания потока через вентиляцию.
- Клетка типа Н3 сроится в отдельном помещении, выход на которую производится через специальный тамбур-шлюз. Она представляет собой проходное помещение, ширина которого примерно равняется габаритам клетки. При возгорании шлюз защищает эвакуационный выход от задымления и огня. Дополнительная вентиляция может подаваться с помощью специального оборудования и включается автоматически.
Разновидности лестничных клеток в зависимости от классификации
Особенности конструкции лестниц для коммуникационных колодцев
Ввиду специфических условий эксплуатации, в которых находится металлическая лестница для колодцев, ее конструкция отличается рядом характерных особенностей присущих для отдельных ее типов.
Так лестницы для дренажных колодцев имеют простую однопролетную конструкцию, изготовленную из металлического прута достаточного сечения, и предполагает возможность наращивания или уменьшения длины пролета, сообразно конкретным условиям эксплуатации. Крепление осуществляется при помощи монтажной системы непосредственно к стене колодца.
Лестницы в канализационные колодцы должны быть более сложными по конструкции и отвечать повышенным требованиям по условиям безопасности проводимых работ. Так, они представляют собой двухпролетную систему в которой перекладины устанавливаются не против друг друга, а в строго установленном порядке, обеспечивающем строгую очередность и конечное удобство их использования.
Вес лестницы в колодце равномерно распределяется по всей длине системы крепежей, а дополнительное крепление производится еще и на горловине колодца. При этом необходимо отметить, что наращивание длины пролета таких лестниц не допускается.
Лестница для коммуникаций в бытовом исполнении
Колодезная лестница для использования в быту, в ряде случаев может выполняться не в стационарном, а в переносном варианте. При наличии коммуникационных колодцев небольшой глубины, для выполнения сервисных и ремонтных работ неплохо подойдет легкая переносная лестница на основе профиля из алюминиевого сплава. Лестницы алюминиевые в колодец имеют как ряд определенных преимуществ, но не лишены и отдельных недостатков.
Современные бытовые лестницы из легкого алюминиевого сплава очень разнообразны и по конструкции и по области применения, однако у них есть два серьезных недостатка – ненадежность и цена
Основным позитивным моментом следует считать легкость и простоту конструкции, а так же высокую мобильность, которая в съемном варианте позволяет обслуживать колодцы с зауженным рабочим пространством. Использование переносных лестниц позволяет значительно упростить и удешевить конструкцию колодца еще на этапе его возведения.
В конечном итоге, съемные лестницы не подвержены коррозионному воздействию в агрессивной для металла среде полости колодца, и могут сохранять свои потребительские качества на протяжении долгого периода времени.
Однако есть и существенные недостатки. К ним можно отнести слабую несущую способность, пожертвованную в угоду легкости и мобильности конструкции, а так же достаточно высокую стоимость, связанную с применением дорогого алюминиевого сплава.
Лестницы трансформеры, благодаря продуманной шарнирной конструкции более продвинуты в своих эксплуатационных качествах, но и более дороги
Веревочная лестница для колодца, имеющего коммуникационное назначение, практически не используется, ввиду малой глубины таких колодцев, а так же неудобства использования при общей неустойчивости и несбалансированности конструкции.
Самостоятельное изготовление: плюсы и минусы такого решения
В подавляющем большинстве случаев, лестница для колодца своими руками может быть изготовлена.
Однако необходимо учесть ряд принципиальных моментов, пренебрегать которыми не стоит:
- При самостоятельном изготовлении необходимо учитывать все требования ГОСТа и СНиП для конструкций такого рода.
- Применение в качестве материала нержавеющей стали или алюминиевых сплавов требует применения оборудования электродуговой сварки в защитной газовой среде.
- С учетом стоимости материалов и оборудования цена такого изделия может быть на уровне изделий, изготовленных промышленным серийным способом при сопоставимом качестве.
- В качестве вариантов однозначно выигрышных при самостоятельном кустарном изготовлении, следует считать конструкции из дерева, веревочные лестницы и простые лестницы из черной конструкционной стали.
В случае принятия однозначного решения о самостоятельном изготовлении лестницы для колодца, будет полезно ознакомиться с видео в этой статье, которое может служить, как своеобразная пошаговая инструкция.
Материал изготовления
Веревочная лестница для канализации
Стандартные лестничные конструкции – КЛ 1 и ВЛ 2 создают из гладкой арматуры, изготовленной из качественной нержавеющей стали. Арматурные прутья практически не подвержены коррозии, устойчивы к нагрузкам и очень прочны благодаря профессиональной сварке.
Аналогами стальных установок являются изделия из стеклопластика. Этот материал отличают такие положительные качества:
устойчивость к воздействию влаги и агрессивных жидкостей;
диэлектрические свойства, что важно при работе вблизи электропроводов;
прочность и легкость.
Изготовители лестниц из стеклопластика обещают их длительный срок эксплуатации.
Веревочные изделия изготавливают из хлопковых или синтетических волокон (нейлона, полиэстера). Канат в сечении должен быть больше 10 мм. Ступени делают из плотного пластика, нержавеющей стали и даже полированных лопатных черенков.
При работах в ревизионных колодцах не допускается использование оборудования из дерева или железа без антикоррозийного покрытия. Эти материалы под воздействием влаги быстро разрушаются, что повышает риск травматизма и аварийных ситуаций.
Роль и значение канализационных лестниц
Лестница, несмотря на простоту своей конструкции, являются важным элементом — мы используем лестницы везде, даже там, где не видим их каждый день – в системах подземных коммуникаций, жизненно важных для нас с вами. Это не простые лестницы, а лестницы для канализационных колодцев, которые еще называют просто канализационными лестницами. Наиболее известны лестницы металлические Л1, надежные и долговечные, используемые рабочими и строителями, занимающимися обслуживанием подземных коммуникаций. Без использования таких лестниц спускаться под землю для доступа к коллекторам и узлам коммуникаций очень опасно. Стальные лестницы канализационные Л1 не подвергаются коррозии, служат долго, прочны и надежны, поэтому гарантируют безопасность спуска и подъема, независимо от глубины колодца. Срок эксплуатации канализационной лестницы обычно равен сроку эксплуатации самого колодца.
Значение канализационной лестницы нельзя недооценивать, ведь только благодаря такой лестнице можно получить доступ к смотровым колодцам инженерных сетей и своевременно устранить возникающие неполадки в узлах телефонной сети, сети теплопровода, сетей газоснабжения или водопроводе. Несмотря на то, что водопроводная система состоит из огромного числа важных элементов, а лестница при этом остается самым незаметным элементом, она играет в этой системе не последнюю роль.

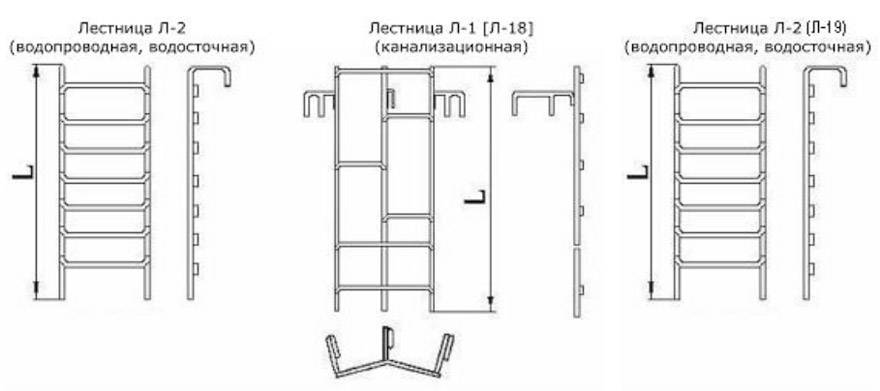

Кроме рассмотренной выше канализационной лестницы Л1, спросом пользуется и водопроводная лестница Л2, которая используется для установки в смотровые колодцы, изготавливается такая лестница из нержавеющей стали, что гарантирует продолжительность срок ее эксплуатации во влажных условиях под землей.
Реализацией канализационных и водопроводных лестниц сегодня занимаются многие компании – поставщики материалов и конструкционных элементов коммуникационных систем, стоимость лестниц может варьироваться, но в среднем составляет на территории Российской Федерации от 3000 рублей и выше, при этом все зависит от качества материала, из которого изготовлена лестница, ее параметров, длины и так далее. Естественно, стальные лестницы прочнее и надежнее других металлических лестниц для канализаций, в связи с чем их стоимость будет выше. В то же время, даже в одном сегменте стоимость лестниц может варьироваться – так, например, лестницы из нержавеющей стали будут стоить дороже обычных лестниц стальных и так далее.
Лестницы для канализационных колодцев, изготовленные из гладкой арматуры, отличаются повышенной прочностью, они не так тяжелы, поэтому их можно быстро и без труда монтировать, не используя тяжелое оборудование и экономя средства. Они очень удобны в применении, стоят недорого, а служат долго.
Требования к канализационным лестницам
Подземные сооружения функционируют в специфических условиях. Для обслуживания используется оборудование, отвечающее некоторым требованиям. При строительстве водосточных лестниц учитывают такие характеристики:
- Надежность и прочность. Высота шахты нередко достигает 5 м. Все части должны выдерживать повышенные нагрузки при спуске или подъеме людей и специальной аппаратуры.
- Материал. Согласно нормам ГОСТ, конструкции могут производиться из простой или нержавеющей стали. Второй вариант считается более надежным. Нержавеющий металл нечувствителен к воздействию влаги. Диаметр арматуры, используемой для сооружения лестницы, должен превышать 2,5 см.
- Вес. Нормативным требованиям, касающимся массы лестниц для колодцев, соответствуют конструкции, весящие 25-100 кг при длине 1-6 м.
- Устойчивость к окислению. Постоянное нахождение в условиях повышенной температуры и влажности приводит к быстрому разрушению металла. Поэтому колодцы рекомендуется снабжать лестницами из нержавеющей стали. Простые металлические конструкции нужно обрабатывать антикоррозионными составами. Применяют грунтование, оцинковку, окрашивание лаком по металлу.
- Срок службы. Замена лестницы в глубоком колодце занимает много времени. Спуск в шахту небольшого диаметра сопряжен с некоторыми неудобствами. Исключить простои в обслуживании канализационных линий помогает использование долговечных лестниц.
Канализационные лестницы – сфера применения
Качество водопровода в целом зависит от качества каждого из его составляющих элементов, ни одна городская система водоснабжения не обойдется без такого элемента, как лестница водосточная. Поскольку в системе водопровода основным элементом является колодец, к нему часто требуется доступ, например, для ремонта подземных магистралей или замены их части
Спуститься под землю не так просто, очень важно, чтобы спуск был безопасным — в этом и состоит функциональное предназначение канализационных лестниц. Наиболее востребованным видом лестниц канализационных являются лестницы канализационные кл 1, которые можно назвать главным помощником ремонтных бригад, занимающихся обслуживанием канализаций и водопроводов
Можно назвать канализационную лестницу самым простым устройством в системе канализации и подземных коммуникаций, однако без нее невозможен безопасный и оперативный доступ к линиям газоснабжения, к линиям теплоснабжения, к телефонным кабелям, иным коммуникациям, проходящим под землей. Переоценить роль канализационных лестниц в коллекторских системах и городских канализационных системах, в системах канализации коттеджных загородных поселков сложно. В случае поломки отдельных узлов коммуникации от оперативности доступа к ним ремонтных бригад может зависеть жизнь и здоровье людей. Канализационные лестницы изготавливаются в различных габаритах, все зависит от размеров колодцев – канализационных, смотровых, телефонных, производятся канализационные и водосточные лестницы и на заказ.
Как выполнить самому
Все лестницы можно сделать своими руками. Для этого понадобится способность обращения со инверторным аппаратом. Слесарные способности и навык работы с деревом.
Железную
Для выполнения железной проводят ряд операций:
- Потребуются уголок и арматура без рифления.
- Отмеряем глубину колодца, это и будет высота вертикальных направляющих.
- Уголок отмеряют без учета зацепов сверху стремянки. Отрезаем наш размер и ложим на ровное основание параллельные прямые.
- Проверив диагонали, чтобы прямоугольник стал ровным, расчерчиваем ступеньки. Расстояние между ними равно 350 мм. Возьмём арматуру и сделаем заготовки ступенек.
- Длина каждой 35 – 45 сантиметров. Арматуру режем угловой шлифмашиной по размерам.
- Теперь расстилают заготовки по направляющим и фиксируют на месте ручной дуговой сваркой.
Потом приваривают крючки, изготовленные из той же арматуры таким образом, чтобы можно было задеть их за край кольца или за крышку.
Металл необходимо обработать грунтовкой в несколько слоев, а затем покрасить антикоррозийной краской. Если есть ржавчина, ее следует счистить до основания.
Деревянную
Колодезная лестница из дерева изготавливается проще:
- Понадобится деревянный брус 50 * 50 мм. Из него своими руками сделаем и направляющие, и ступени.
- Ножовкой отпилим брусок и также положим его на ровную поверхность.
- Вымерив прямоугольник, расчертим ступени по 30 – 40 сантиметров между собой, но пилятся по 30-35 см.
- Укладываем перекладины по разметке и скрепляем все шурупами по дереву с редкой резьбой.
Деревянная лестница не закрепляется в верхней части крючками, как металлическая. Ее крепят только по длине направляющих.
Чтобы продлить срок службы дерева, конструкцию обрабатывают специальным раствором против грибков. Обычная краска от ржавчины здесь не поможет. Дерево сначала покрывается грибком от сырости и только потом гниет.
И у деревянной, и у металлической стремянки существует возможность установки площадки. Она должна быть сплошной или с небольшими прорезями:
- Для металлической стремянки из уголка сваривают квадрат и укладывают его в нужном месте лестницы. Привариваем всю конструкцию. На основание площадки укладывают лист металла или просечку, также скрепляя сваркой.
- У деревянной площадки все практически так же. Из бруса 10 * 10 см собирают квадрат и прикручивают саморезами к лестнице, на верх бросают доски или фанеру.
Все обработано специальными растворами. К деревянным площадкам приделывают дополнительные упоры к полу или стене колодца. Перила изготавливают не на всю длину лестницы, только до рабочей зоны. Обычно высота составляет 1,5 – 2 метра.
Устанавливая перила, следует помнить, что в этом случае лесенка монтируется с наклоном, а значит, ступени придется сделать по шире. В металлической конструкции можно соединить два уголка между собой и ступень будет в два раза шире. Деревянные перекладины делаем из того же спаренного бруса, дополнительно фиксируя их к направляющим в трех местах.
Веревочную
Стремянка для колодцев, в которые необязательно спускаться чаще чем раз в месяц, может быть изготовлена из веревки и деревянных или металлических ступеней. Она мобильна, ее можно доставать из коллектора после завершения работы и хранить в гараже.
- Приготовьте альпинистский шпагат.
- Ступени из бруса 10 * 10 см и длиной 35 сантиметров.
- Заготовки из дерева пилим длиной 40 см.
- В каждой ступени с двух концов просверливают отверстие диаметром, равным толщине веревки.
- Шпагат завязывают на конце и разделяют его на две части.
- В каждой направляющей вяжут еще по одному узлу в равном удалении от центра.
- Продеваем первую ступень в оба конца.
- Проталкиваем до узла и завязываем сверху еще один.
- Через 35 сантиметров завязываем еще узел и продеваем вторую ступень.
Так постепенно получается канатный вариант для спуска.
ЦЕНА КАНАЛИЗАЦИОННОЙ НАСОСНОЙ СТАНЦИИ
Скупой платит дважды – эту пословицу знает каждый, но и переплачивать в наше время непозволительная роскошь!Для формирования оптимальной цены важно знать:
- Точный объём перекачиваемого стока м3/час и требуемый напор
- Глубины залегания подводящего и отводящего коллекторов
- Тип перекачиваемой среды
- Категорию
- Климатический район размещения оборудования
Учитывая все параметры, грамотный специалист максимально точно произведет подбор оборудования, предложит необходимую конфигурацию и набор необходимых опций для нормальной работы каждой единицы оборудования и комплекса в целом.
Варианты для спуска
Водопроводная
Для водопроводного колодца определена стремянка водосточная ВЛ-2. Изготовлена из металла или нержавеющей стали, с обязательным креплением на горловине коллектора и ее стенках.
Параметры, указанные в СНиП: длина 182 см, ширина 48 см, вес 20 кг. Сверху имеются специальные крюки, чтобы цепляться за край колодца. На протяжении всей длины устанавливаются дополнительные средства крепления стремянки к стенкам коллектора.

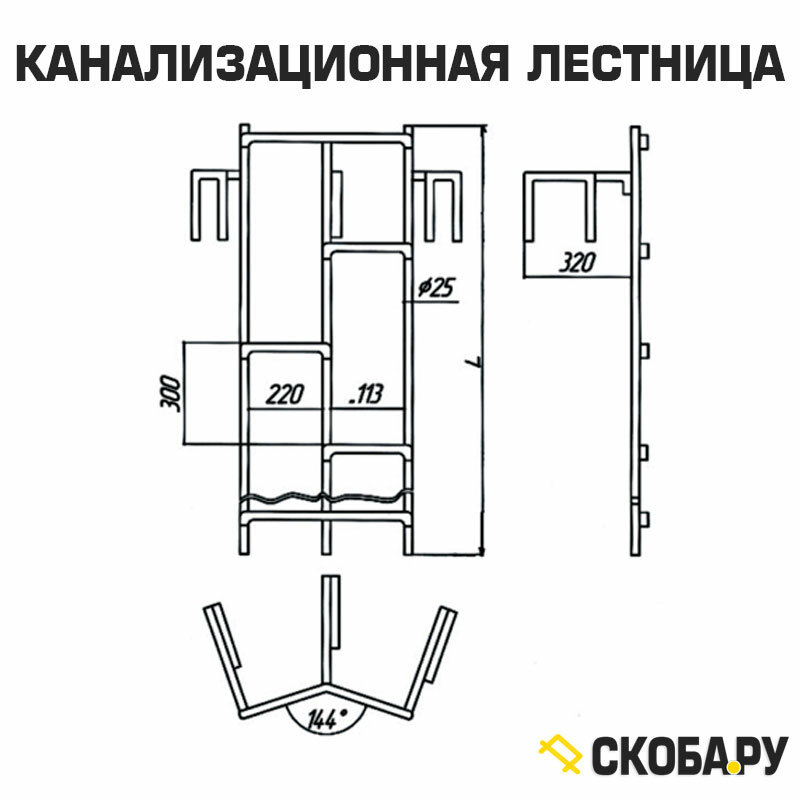

Канализационная
Внутри канализационного коллектора всегда агрессивная среда. Испарения от нечистот, проходящих по трубе, остаются в шахте и накапливаются там.
К тому же постоянная влажность губительно влияет на металлические изделия. Поэтому устанавливают конструкцию особой формы и специальной обработки ступеней. Она немного шире обычной и имеет округлую форму. К тому же ступени расположены в разбежку по двум отсекам.
Длина один метр, ширина 50 – 60 см. Особенность ее в трёх линейности. Три вертикальные направляющие, на которых крепятся ступени, обеспечивают небольшой изгиб и позволяют прижать изделие к стенкам колодезных колец.
С перилами
ГОСТ регламентирует характеристики изготовления лестниц под тепловые камеры и теплопункты с маркировкой Л-15. Стремянка выполнена из уголка 50 * 50 мм, с арматурой без рифления, используемой в качестве опор. Крепится она к верхней части камеры и ее стенкам.
Особенность заключается в наклонном положении установленной стремянки. Угол наклона 35 – 40 градусов. Длина зависит от высоты тепловой камеры. Конструкция изготавливается только из металла со специальной антикоррозийной обработкой.
С площадкой
Используется в канализационном коллекторе, когда диаметр трубы на дне колодца не позволяет спуститься и встать рабочему на дно. В нижней части стремянки, прикрепленной к стене, установлена небольшая площадка. После спуска работник может встать на нее и, не касаясь дна, проводить работы.
Второй момент: когда используется площадка, при необходимости можно повернуть лесенку внутри камеры. Например, в тепловом пункте не всегда хватает места для установки оборудования, поэтому лестница может упираться в него. Именно в этом месте монтируют площадку.
Особенности материалов
Материал для лестниц из веревок должен быть прочным, влагостойким и устойчивым к растворителям. Диаметр каната лучше выбирать не менее одного сантиметра. Ступени можно сделать из отполированных черенков, которые используются для обычных лопат
Схема вязания узла несложная, но является самой важной частью при плетении. Петли следует вязать на расстоянии 40-50 сантиметров друг от друга
На краях необходимо закрепить конструкцию, при помощи которой лестница будет устойчиво держаться на верхней части колодца. Перед применением стоит проверить её на безопасность и отсутствие скольжения.
Лестницу любого типа из вышеперечисленных можно приобрести в строительных магазинах. Выбор такого оборудования достаточно широк с различными формами ступеней, креплений и материала изготовления.
Вопрос-ответ:
Какой материал выбрать для самостоятельного изготовления канализационной лестницы?
При выборе материала для самостоятельного изготовления канализационной лестницы рекомендуется обратить внимание на такие факторы, как прочность, устойчивость к коррозии, долговечность и стоимость. Популярными вариантами материалов для канализационных лестниц являются полипропилен, поливинилхлорид (ПВХ) и полиэтилен
Они отличаются прочностью, устойчивостью к агрессивным химическим веществам и могут использоваться в различных условиях.
Какой материал самый прочный для изготовления канализационной лестницы?
Самым прочным материалом для изготовления канализационной лестницы является нержавеющая сталь. Она обладает высокой устойчивостью к механическим нагрузкам, коррозии и агрессивным химическим веществам. Однако, стоит отметить, что изготовление лестницы из нержавеющей стали требует определенных навыков и инструментов, а также может быть более дорогостоящим.
Какой материал лучше всего подходит для канализационной лестницы в частном доме?
Для канализационной лестницы в частном доме рекомендуется выбирать материал, который обеспечит долговечность и надежность системы. В данном случае хорошим выбором будет полипропилен или поливинилхлорид (ПВХ). Эти материалы обладают хорошей устойчивостью к механическим нагрузкам, коррозии и агрессивным химическим веществам. Они легки в установке, имеют различные диаметры и фасонные элементы, что позволяет подобрать оптимальное решение для конкретной системы.
Какой материал выбрать для канализационной лестницы с большой нагрузкой?
Для канализационной лестницы с большой нагрузкой, например, в общественном или производственном здании, рекомендуется выбирать более прочные материалы
В этом случае стоит обратить внимание на нержавеющую сталь или чугун. Эти материалы обладают высокой прочностью, устойчивостью к механическим нагрузкам и долговечностью
Однако, стоит учитывать, что установка и обслуживание такой системы может требовать определенных навыков и затрат.
Существующие виды лестниц для колодцев
В зависимости от требований пользователя к спусковому приспособлению можно выбрать один из следующих вариантов:
- скобы металлические, которые монтируются в стенку шахты;
- приставная лестница, выполненная из дерева или металла;
- веревочная конструкция.
Скобы желательно рассматривать в случае, когда другие решения по разным причинам не подходят. Есть несколько существенных недостатков у вмонтированных в стену колодца металлических ступеней. В первую очередь – это риск образования ржавчины.
Дополнительно к этому повреждение поверхности скоб со временем может привести к нарушениям герметичности шахты. По этой причине данный вариант нельзя применять в питьевых колодцах. А в качестве лестницы для канализационных колодцев – допустимо.

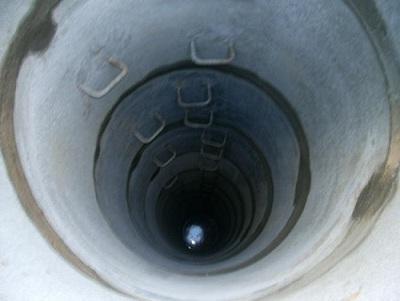

Колодезная лестница из металлических скоб
Приставная конструкция из дерева намного лучше только что рассмотренного решения. Она устойчива, по ней удобно спускаться благодаря наклону. Однако имеются и свои минусы: приставной вариант не используется в глубоких водопроводных колодцах, так как в этом случае лестница для чистки колодцев должна быть довольно длинной, а это не только усложняет транспортировку и эксплуатацию изделия, но также затрудняет его хранение.
Аналогичный металлический вариант приставной конструкции немногим лучше деревянного, так как он еще более тяжел, и самостоятельно такую лестницу металлическую для колодца очень сложно транспортировать, а тем более установить в шахту. Главным преимуществом данного решения является наличие крюков в верхней части, что позволяет зацепить конструкцию за оголовок колодца.

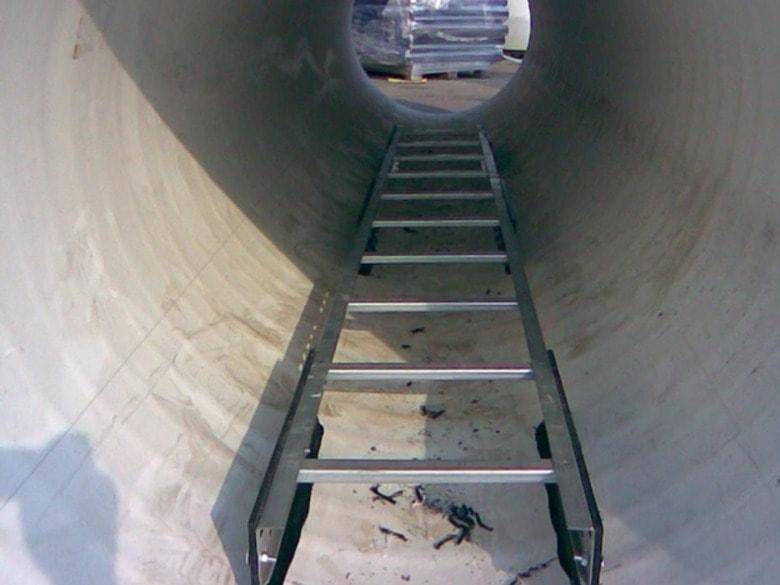

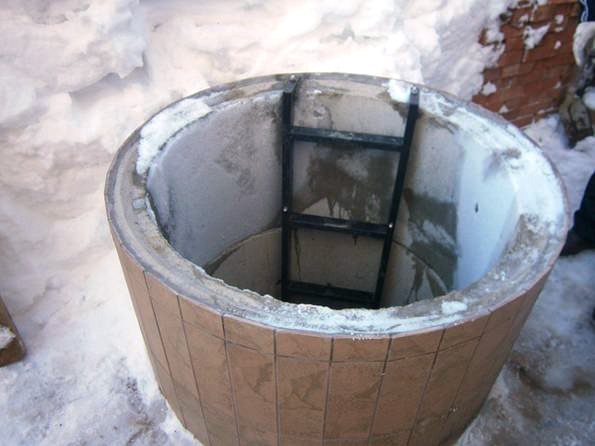

Металлическая лестница в колодце
Веревочные исполнения во многом удобнее в эксплуатации, при хранении и транспортировке. Это обусловлено компактностью самой конструкции (достаточно небольшой ширины ступеней для спуска), сравнительно малым весом из-за типа используемых материалов. К тому же ее можно изготовить самостоятельно за короткий срок.
Веревочная лестница легкая и занимает минимум места
