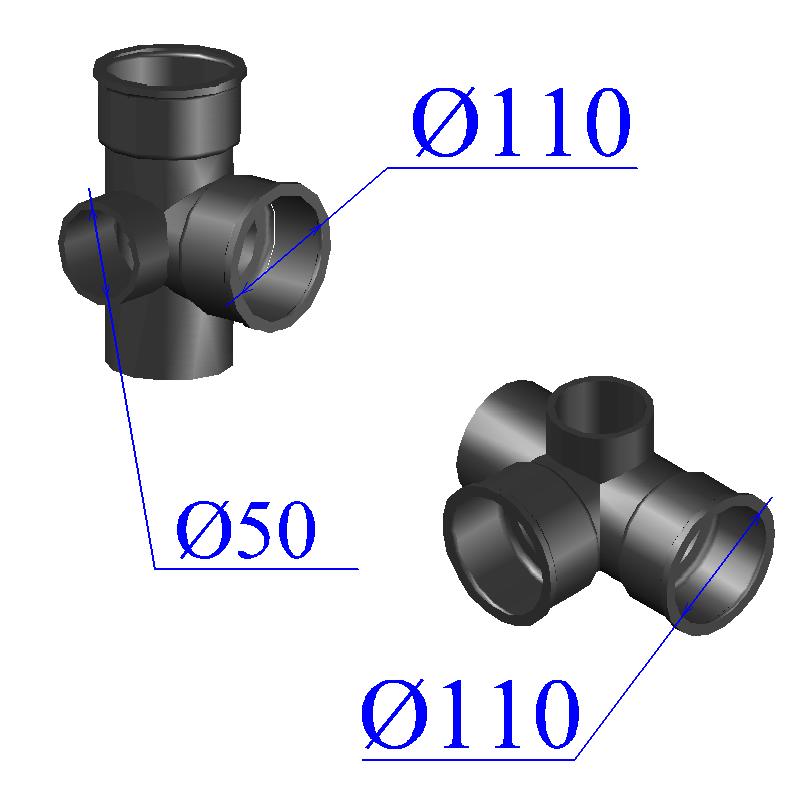

Что такое канализационный пятерник

Рекомендации по выбору

Приобретая фановые разветвители, проверьте устройство на отсутствие трещин, сколов и других дефектов. Также осмотрите резиновые уплотнители. Они не должны быть замятыми, иначе после установки соединение будет «сифонить».

Для подключения участков горизонтального направления в канализации при сборке соединений под потолочным перекрытием оптимальным вариантом станет применение именно прямых крестовин.

Две ванны, располагающиеся по обеим сторонам от стояка, подключают к канализационной магистрали только при помощи косого устройства. Монтаж подобных разветвителей не должен проводиться в горизонтальном направлении. Объясняется это тем, что при залповом сбросе одного либо нескольких отводов вероятен срыв гидравлических затворов.

Постепенный процесс

Для начала нужно сказать о том, что в данной статье будет обрисован процесс несложного ремонта, в то время, когда изначально установлена чугунная канализационная система, а замена производится на изделие из ПВХ. Наряду с этим будет затронута лишь крестовина для канализационных труб, а сам стояк будет оставаться на месте. Дело в том, что эта деталь значительно чаще приходит в негодность.

Демонтаж

В первую очередь, необходимо удалить ветхую деталь. Но нужно не забывать, что кроме того если она имеет трещины, то ее прочность не стала меньше. Наряду с этим разбивать ее при помощи молотка не рекомендуется, потому, что это может повредить целые элементы.

Учитывая это, инструкция по демонтажу предлагает применять отрезные круги и “болгарку”. Это кроме этого разрешит не допустить попадание кусков чугуна вовнутрь трубы, что естественно приведет к засору.

В случае если ремонт производится своими руками в многоэтажном доме, то перед тем как приступить к работам перекрывают воду и просят соседей по всему стояку не пользоваться канализацией. В другом случае возможно неизменно ожидать, что на голову выльются отходы.

Выбор детали

Существует пара типов аналогичных деталей, каковые отличаются по своей конструкции.

Но кое-какие мастера стараются не поменять конфигурацию оборудования, выбирая точно такой же элемент, как и стоял ранее.

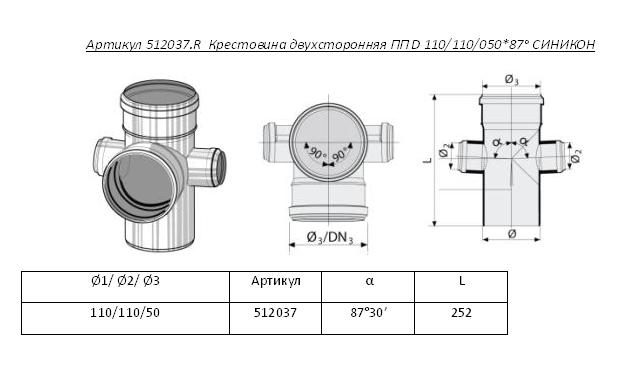

• Несложные крестовины имеют маркировку типа 110х110х110. Это указывает, что все ее выходы имеют данный диаметр. Такая деталь может подойти для монтажа с лежачей системой для того чтобы же параметра, потому, что в будущем ее уменьшить возможно будет лишь при помощи особой вставки.
• Маркировка типа 110х110х50 45 предполагает, что один канализационный отвод от стояка будет иметь диаметр 110, а второй 50. Наряду с этим меньшая труба находится под углом в 45 градусов. Это весьма комфортно при разводке на унитаз и отдельный отвод к другим точкам.

Установка

Для начала нужно сказать о том, что необходимо купить особые переходники, каковые разрешат соединить ПВХ и чугунную трубу. Их цена иногда не редкость достаточно громадна, но в случае если подобные элементы не применять, то придется самостоятельно создавать стыковки с применением подручных средств, что не всегда гарантирует уровень качества.

Другой монтаж производится методом соединения всех деталей, методом установки их одной в другую. Наряду с этим возможно столкнуться с тем, что внутренняя уплотнительная резинка мешает насаживанию элементов. Как раз исходя из этого рекомендуется применять особый гель либо вазелин, дабы уменьшить трение.

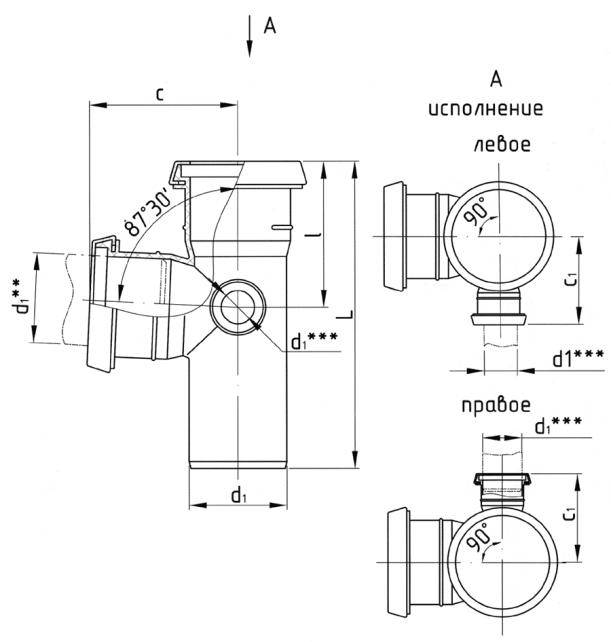

Косая крестовина

Канализационные крестовины являются важным элементом в системе канализации, так как они позволяют точно соединить трубы и обеспечивают надежную и герметичную конструкцию. Косая крестовина отличается от обычной крестовины тем, что она позволяет подключать трубы под углом к основной линии канализации.

Преимущества косой крестовины:

1. Гибкость в установке и использовании. Косая крестовина позволяет осуществлять подключение труб под углом от 45 до 90 градусов, что делает ее универсальным и удобным решением для различных канализационных систем.
2. Надежность и герметичность. Косая крестовина обладает высокой плотностью соединений, что предотвращает протечки и неприятные запахи из системы канализации.
3. Экономия пространства. Благодаря возможности установки труб под углом, косая крестовина позволяет сэкономить пространство и более эффективно использовать доступное пространство в системе канализации.

Виды косых крестовин:

Существует несколько видов косых крестовин, в том числе:

• Трехплоскостная косая крестовина. Она позволяет подключать трубы под углом в трех плоскостях, что обеспечивает большую гибкость в установке и позволяет осуществить качественное соединение.
• Пятерник-косая крестовина. Пятерник-косая крестовина имеет пять отводов, что позволяет подключать до пяти труб под углом.

Выбор видов косых крестовин зависит от особенностей конкретной канализационной системы и требований к ее функциональности.

Правила монтажа

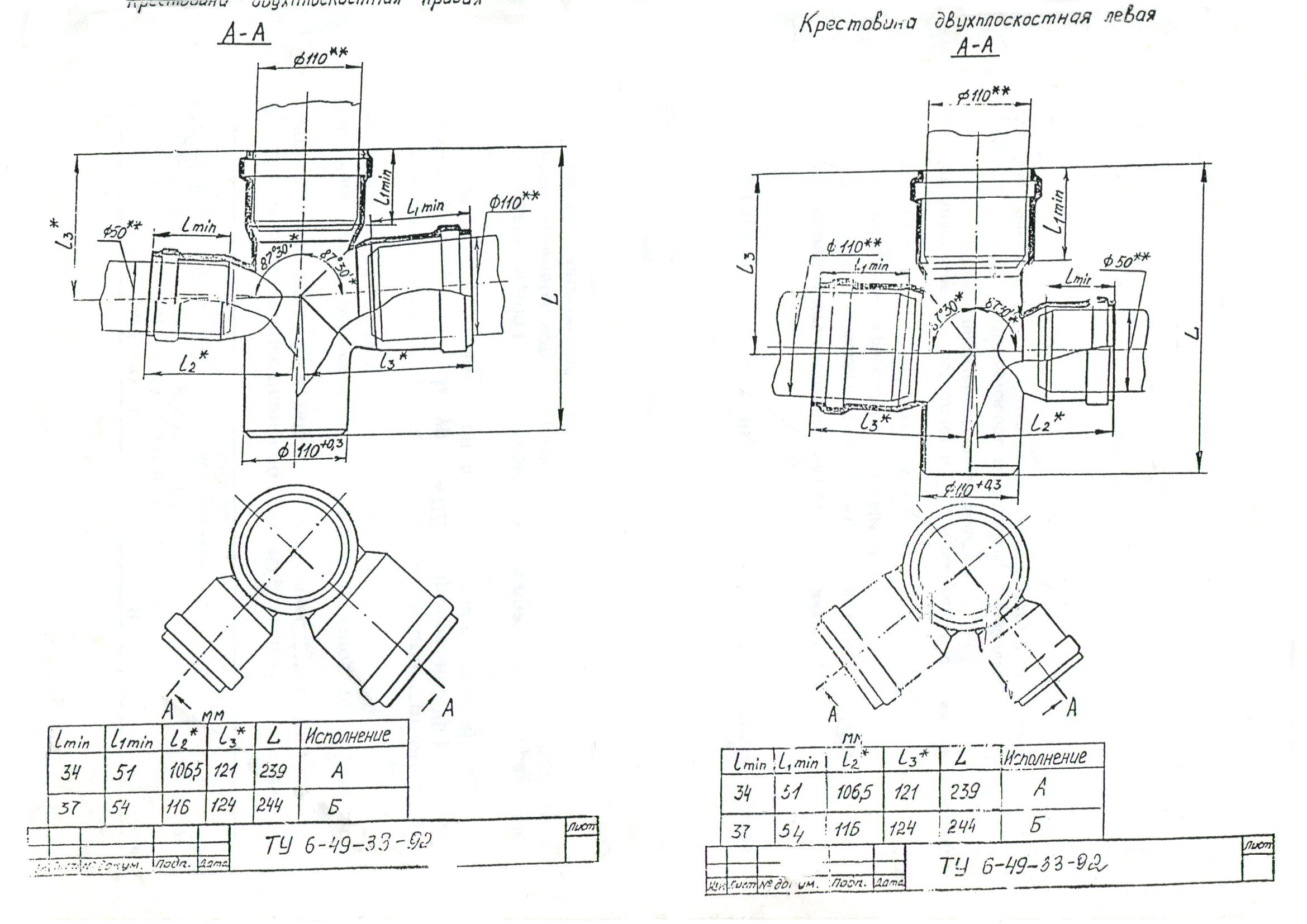

Трехплоскостной фитинг

Прежде чем приступать к монтажным работам в многоквартирном доме, потребуется оповестить соседей, чтобы они временно не использовали сантехнические приборы. Потом необходимо перекрыть водоснабжение и освободить рабочее место от посторонних предметов.

Если вы планируете замену старого разветвителя, прежде всего необходимо демонтировать изношенную деталь. Даже ветхие чугунные разветвители обладают достаточной прочностью, чтобы разбить их молотком, нужно приложить немалое усилие. Необходимо произвести расчеканку соединений и расшатать фитинг на стыках. При выполнении таких работ требуется аккуратность, чтобы избежать повреждения целых элементов.

Перед сборкой лучше провести обработку мест стыковки силиконовым сантехническим герметиком. Это поспособствует легкому и надежному соединению, предотвратит возможные протечки и появление грибка.

Установка крестовин может выполняться в вертикальной плоскости на магистральных канализационных ветках и в горизонтальной – в дополнительных ответвлениях.

В первом случае установка проводится таким образом:

1. Монтируется сливная труба, на которую будет посажена крестовина.
2. Уплотнитель из резины промазывается сантехническим силиконом.
3. Разветвитель ставится так, чтобы отводы располагались в одной плоскости с несущей стенкой.
4. Конструкция временно закрепляется к стене так, чтобы до крестовины оставалось 50–70 мм для удобства последующей установки труб.
5. Монтируется отвод в вертикальном направлении.
6. По общей технологии выполняется установка горизонтальных отводов, учитывая наклон трубных отрезков в сторону разветвителя под углом 3–5 градусов.

Пятерник канализационный

После установки всех отводов крестовина жестко закрепляется на несущей стенке.

В горизонтальном направлении конструкцию монтируют с учетом наклона выходного патрубка под углом 3–5 градусов к горизонтальной плоскости. Установка проводится в пять этапов:

1. Монтаж и закрепление отводной трубы.
2. Обработка сантехническим силиконом мест стыковки.
3. Монтаж разветвителя с соблюдением уклона.
4. Поочередная установка трубы прямого входа с учетом угла наклона и боковых патрубков.
5. Фиксация получившейся конструкции хомутами и направляющими.

Обустройство разветвителя сложной конфигурации с отводами разного сечения проводят аналогично, при этом учитывая расположение отводящих элементов по направлениям.

Диаметр пластиковых труб для канализации и другие размеры

Когда говорят пластиковую канализацию, то имеют в виду трубы и набор изделий, которые будут составлять систему. При этом разделяются участки стояков, разводка в комнатах и ​​прокладка канализационных труб на улице.

Внутренние пластиковые трубы для водостоков и фитинги к ним

Пластиковые трубы производятся из трех полимеров – поливинилхлорида (ПВХ), полипропилена (ПП) и полиэтилена (ПЭ). Каждый материал имеет свой набор технических и эксплуатационных свойств.

Размеры могут быть общими и разными, но можно использовать переходники, чтобы разные материалы находились в одной системе.

Выпускаются канализационные трубы различных размеров, варьирующихся по ГОСТу от 16 до 2000 мм. Диаметр канализационной трубы может быть – 50, 75 и 110 мм.

Диаметры труб разных производителей могут не совпадать.

Обычно это проявляется в том, что соединение получается неплотным и внутренняя труба накладывается поверх внешней, не создавая соединения с нужной герметичностью. Используется силикон, но лучше предварительно все проверить, чтобы не сделать соединения неразборными.

Толщина стенки трубы 1,8-3,2 мм. Длина может варьироваться от 0,5 до 12 метров.

Канализационные трубы бывают напорные и безнапорные. Первый тип используется вместе с нагнетательным оборудованием, поднимающим воду вверх, когда нет возможности организовать гравитацию.

Напорные трубы имеют повышенную прочность

Характеристики труб из ПВХ

ПВХ очень прочный материал. Он выдерживает давление до 16 атмосфер: такие трубы прокладывают в земле на глубину до 10 метров.

Размеры канализационной трубы ПВХ для внутреннего водостока — труба 50 мм для внутренней разводки

Как и другие полимерные изделия, они имеют гладкую внутреннюю поверхность, инерционность к агрессивным средам, небольшой вес и простую технологию укладки.

Срок службы 50 лет.

Максимальная температура, на которую рассчитаны такие трубы, составляет +65 градусов Цельсия. При кратковременном воздействии выдерживает +95. Хотя кипяток редко течет через канализацию.

У ПВХ есть проблемы с отрицательными температурами. При переохлаждении материал становится очень хрупким, из-за чего не выдерживает механических воздействий.

Транспортировка таких труб при нагреве от 45 градусов запрещена, так как сильно страдает геометрия изделий, и они становятся непригодными для следующего монтажа.

Тонкостенные трубы плохо держат звук, поэтому их также необходимо звукоизолировать при прокладке автомагистралей.

Это категория труб ПВХ-НП (непластифицированные изделия). Их используют в напорных системах, так как они прочны и устойчивы к агрессивным веществам.

Трубы из полипропилена

Трубы ПП по размерам не будут отличаться от труб ПВХ. Этот материал появился недавно, но уже занял большую рыночную нишу.

Композитные трубы из полипропилена

Он имеет следующие преимущества:

Достоинства и недостатки Высокая энергоэффективность — не требуют теплоизоляции при размещении в земле Высокая максимальная рабочая температура +95 градусов Цельсия Низкая электропроводность Высококачественная шумоизоляция Срок службы 50 лет.

Пластиковые трубы бывают гладкими и гофрированными. Последние обладают очень высокой прочностью – их используют в промышленных системах, которым приходится справляться с большим количеством сточных вод.

Незаменимы гофрированные трубы и при укладке плитки на участках со сложной геометрией, так как они могут изгибаться.

Полиэтиленовые трубы

Полиэтиленовые трубы бывают двух видов: LDPE и HDPE.

В качестве защитной оболочки обычно используется ПВД (полиэтилен высокого давления), но и сами трубы изготавливаются из него.

Труба ПВД

Канализационные трубы ПНД (полиэтилен низкого давления) производятся методом экструзии. То есть расплавленная полимерная масса выдавливается через форму. Материал бесшовный и очень прочный.

Обладая высокой плотностью, он обладает высокой стойкостью к органическим растворителям, что значительно увеличивает срок его службы в сложных условиях (50 и более лет).

Канализационные трубы из полиэтилена

ПЭ выдерживает широкий диапазон рабочих температур – от -20 до +60 градусов Цельсия. Используется для напорных и безнапорных систем.

Полиэтиленовые трубы не используются для прокладки внутри жилых домов. Их предназначение – уличная канализация.

HDPE прочный и долговечный. К недостаткам его можно отнести только сложный монтаж (соединения выполняются методом стыковой сварки или электромуфтовой сварки) и высокую стоимость по сравнению с аналогами.

Преимуществом ПП и ПВХ является возможность подключения розетки. Для работы не нужны никакие дополнительные приспособления кроме ножовки для подгонки длины труб и рук.

Крестовина для труб

Канализационные крестовины могут быть различных видов, включая трехплоскостную, косую и другие. Каждый вид крестовины имеет свои особенности.

Трехплоскостная крестовина для канализации обеспечивает соединение четырех канализационных труб в одной точке. Она имеет форму креста и позволяет изменять направление потока сточных вод в системе канализации.

Косая крестовина для канализации применяется в случаях, когда необходимо пересечение канализационных труб под углом. Она имеет более сложную конструкцию, позволяющую осуществить переход направления потока под определенным углом.

Канализационные крестовины могут быть изготовлены из различных материалов, включая пластик, чугун и сталь. Кроме того, существуют крестовины с различными диаметрами и соединительными резьбами, что позволяет выбрать подходящую модель для конкретного типа канализационных труб.

Канализационная крестовина является необходимой деталью системы канализации, обеспечивая надежное и эффективное соединение канализационных труб различных диаметров и направлений.

Вид крестовины	Описание
Трехплоскостная крестовина	Обеспечивает соединение четырех канализационных труб в одной точке и позволяет изменять направление потока сточных вод
Косая крестовина	Применяется для пересечения канализационных труб под углом, обеспечивает переход направления потока под определенным углом

Область применения

Благодаря своим многочисленным достоинствам и разнообразным размерам, канализационные пластиковые трубы 50 мм имеют довольно широкий ареал применения.

По способу использования они подразделяются на такие категории:

1. Для строительства внутренней канализационной системы.
2. Для обустройства канализации внешнего типа.
3. Для создания системы отвода дождевых вод.
4. Для обустройства водонапорных систем.

Исходя из предназначения, стенки изделий имеют разную толщину и материал изготовления. Наиболее прочными являются те, что выпущены для напорных систем. Пластиковые трубы 50 мм для внутренних магистралей имеют наименьшую прочность, так как не испытывают сильного воздействия. Их используют для отвода сточных вод от кухонных моек, умывальников и ванн. Но, даже они имеют достаточную прочность, чтобы выдержать сильный удар или изгиб.

Внутренние системы могут быть собраны из белого, черного и серого материала. Наиболее практичным является серый пластик. На его поверхности практически не видно пыли и царапин.

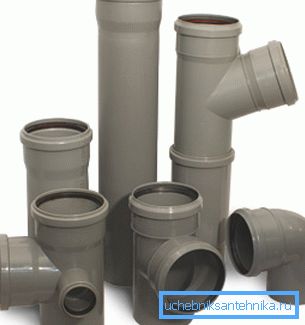

Для удобства пользования, при сборке канализационных систем применяются такие элементы:

• тройники для создания разветвленной магистрали;
• переходники для ввода пластиковых труб 50 мм в стояки 110 мм;
• муфты для соединения одинаковых фрагментов;
• углы для устройства поворотов магистрали;
• заглушки.

Фитинги имеют большую прочность, чем трубопроводные изделия. Для гарантированной изоляции может использоваться специальный клей и герметик. Учитывая то, что резиновые прокладки быстро выходят из строя, можно приобрести комплект запасных прокладок.

Диаметр, размеры и виды канализационных труб: фасонные изделия и фитинги для канализации

Раньше бытовые канализационные системы изготавливались преимущественно из чугунных труб, которые соединялись фитингами из металла. Монтаж такой системы без использования сварки был невозможен. Кроме этого, чугунные сливные трубы для канализации, несмотря на долговечность, постепенно утрачивали эксплуатационные характеристики, так как на их внутренних стенках образовываются известковые наросты. К тому же, чугун отличается внушительным весом, что затрудняет его монтаж. Чугунные трубы и сейчас встречаются в продаже, но современные канализационные системы чаще всего изготавливают из пластика. Причина этому – высокая практичность полимеров, малый вес и относительно невысокая цена.

Диаметр канализационной трубы варьируется в пределах 50-110 мм. В продаже есть элементы и большего диаметра, но в домашних условиях они обычно не используются. Канализационные трубы размеры для квартир и домов, как правило, не превышают 4 м.

Существуют следующие виды канализационных труб и соединений:

• Тройник канализационный (на 90, 67 и 45°) – необходим для создания ответвления от основного трубопровода под определенным градусом. Так же, как и остальные соединительные элементы имеет разные угла раструбов и диаметры.
• Крестовина канализационная (45, 90°) – предназначены для сложных соединений канализационной системы.
• Отвод канализационный – обеспечивает выполнение поворота трубопровода. Отводы выпускаются с разными диаметрами и различными углами изгиба.
• Муфта — соединяет два отрезка в один прямой участок.
• Редукция – переходник, соединяющий трубы разных материалов и размеров.
• Заглушка – служит для перекрытия неиспользуемого раструба.
• Обратный клапан – предотвращает обратное движение стоков при возникновении аварийных ситуаций.
• Труба канализационная – основной элемент системы, как уже говорилось, производятся из разных материалов, с различной длиной и диаметром.

Виды канализационных крестовин

Крестовины из пластика

Эти типы крестовин широко используются в мире и наиболее доступны для потребителя. Крестовины из пластика легкие, но прочные, устойчивы к коррозии и не требуют постоянного обслуживания.

Крестовины из металла

Крестовины из металла используются для более сложных проектов или там, где более высоких нагрузок. Они могут быть сделаны из нержавеющей стали, чугуна или других типов металла. Начиная с 40 мм, мы видим более популярное использование крестовин из металла.

Крестовины из стекловолокна

Крестовины из стекловолокна не ржавеют, не кородируют и не примут на себя никаких химикатов. Прочные и прочные крестовины из стекловолокна подходят для очень высоких нагрузок.

Крестовины из бетона

Крестовины из бетона наиболее подходят для очень больших проектов, но требуют промышленного оборудования и специальной техники для их установки. Они не ржавеют, но могут деформироваться от тяжелой нагрузки.

Крестовины из керамики

Крестовины из керамики прочные, устойчивы к коррозии и химически инертны. Они наиболее подходят для специализированных применений, где требуется высокая степень химической стойкости и зрительный аспект имеет большое значение. Однако крестовины из керамики имеют высокую цену.

Крестовины из резины

Крестовины из резины наиболее используются для технологических решений, где требуется гибкость при механической нагрузке. Они не окисляются, не образуют коррозии и не разъедаются от контакта с кислотой или щелочью. Но они не настолько прочные, как и крестовины из других типов материалов.

Крестовины из чугуна

Крестовины из чугуна являются наиболее прочными и долговечными. Они способны выдержать любые условия окружающей среды и тяжелые нагрузки. Однако они тяжелы и требуют специального оборудования для установки и транспортировки.

Типы канализационных фитингов

Фурнитуру, изготовленную из полимерных материалов, можно условно разделить на 2 части:

• ту, что применяется для внутренних систем отвода бытовых и промышленных стоков;
• ту, что находит наружное применение.

Канализационные фитинги различаются по типу применения.

Причем фитинги для канализационных труб ПВХ, используемых внутри помещения, нельзя использовать для магистралей, прокладываемых снаружи.

По способу монтажа фасонные части делятся на:

• изделия, соединяемые с использованием резинового уплотнительного кольца;
• элементы, монтируемые при помощи склеивания без применения уплотнителей.

Для внутренней части системы

Трубы и фитинги, предназначенные для монтажа внутриквартирной фановой системы, выпускаются в ограниченном сортаменте. Они представляют собой изделия, изготовленные из ПВХ серого цвета. Это является отличительной чертой элементов, предназначенных для внутреннего использования. Трубы и фитинги выпускаются 2 типоразмеров: 50 мм и 100 мм. От наружных коммуникаций они отличаются низкой морозостойкостью и невозможностью транспортировки стоков температурой более 45°С. Отсутствие армирования уменьшает сопротивляемость внешним нагрузкам.

Сортамент фитингов почти не отличается от такового у фасонных изделий, применяемых во внешних инженерных сетях. Имеются такие же отводы, редукции, ревизии, муфты и патрубки для внутренней канализации. Среди фасонных частей имеется компенсационный патрубок, который не применяется в наружных сетях.

Фитинги соединяют отдельные части канализации с другими частями.

Его назначение заключается в подгонке длины вертикального стояка канализации в зависимости от высоты помещения. Изделие по форме напоминает муфту, на одном конце которой вместо раструба имеется гладкая зауженная часть трубы.

Наружные фитинги

Продукция, предназначенная для внешних коммуникаций, отличается от стандартной повышенной прочностью и широким диапазоном температур транспортируемых стоков. Фитинги и трубы выполнены из полимерных материалов и имеют терракотовую окраску. В связи с тем что изделия могут применяться для монтажа магистральных трубопроводов, их диаметр колеблется от 90 до 500 мм.

Для наружного монтажа используются следующие виды фитингов:

1. Муфты. Представляют собой изделие с двумя раструбами на концах. Используются для соединения двух отрезков одной трубы при проведении ремонта.
2. Отводы. Имеют форму колена с раструбом на одном конце и служат для изменения направления трассы инженерной сети. Угол поворота раструба может составлять 30°, 45°, 60° и 90°.
3. Тройники и крестовины. Применяются для разъединения или объединения двух или трех потоков. Эти фитинги имеют оптимизированный внутренний радиус, благодаря чему сопротивление движению среды не увеличивается, а скорость потока не снижается. Резиновые сальники, установленные в горловинах, обеспечивают требуемую герметичность и прочность соединения.
4. Редукции. Предназначены для соединения труб разного диаметра. Могут быть похожи на муфту, у которой с одного конца имеется патрубок меньшего размера, или на отвод, в тело которого врезан отрезок трубы с раструбом другого диаметра.
5. Заглушки. Применяются для глушения тупиковых участков трубопроводов и неиспользуемых подсоединений.
6. Переходы с пластика на чугун. Детали с разным диаметром (110/124 мм) используются для подключения квартирной системы к домовому стояку.
7. Ревизии. Выполнены в форме проходного тройника со съемной заглушкой на боковом ответвлении. Служат для прочистки засорившихся участков фановой системы.
8. . Служат для обеспечения движения стоков в одном направлении. Устанавливается в местах, где невозможно обеспечить требуемый уклон трубопровода. Для обслуживания клапана обустраивают колодец либо монтируют ревизию.

Муфты имеют вид цилиндра и имеют с двух сторон внутреннюю резьбу.

Материалы изготовления

Для облегчения визуального выбора детали внутридомового предназначения выпускаются в сером цвете, в то время как элементы для внешних работ имеют коричневую окраску. Это существенно упрощает подбор необходимой детали и исключает ошибки при монтаже. Фитинги для наружного применения имеют более высокую прочность и утолщенные стенки.

Способность таких элементов выдерживать давления грунтов и не разрушаться под воздействием подземных вод и стоков обусловлена высоким показателем кольцевой жёсткости моделей, рассчитанных на большие объёмы жидкости и экстремальные внешние условия их эксплуатации. Их размеры несколько превосходят габариты внутридомовых деталей, что обусловлено более серьёзной нагрузкой на внешние коммуникации и неблагоприятными условиями, в которых они используются.

Соединение пластиковых фитингов осуществляется на основании клеевого, сварочного и резьбового способа. Для обеспечения полной герметичности стыка все модели из ПВХ оснащены уплотнительными резиновыми кольцами, что позволяет создать надёжное соединение и избежать протечек.

В некоторых случаях на особо сложных участках стыки рекомендуется укреплять при помощи силиконового герметика. Это обеспечит прочность соединения в случае рассыхания резины и предотвратит просачивание жидкости. В случае если раструб не укомплектован уплотнительными кольцами, следует воспользоваться специальным клеем, который после высыхания образует структуру, практически идентичную структуре пластиковой трубы.

Пластиковые элементы легко переносят температуру жидкости в 75, а в случаях кратковременного воздействия и до 95 градусов. Это позволяет смело использовать изделия из ПВХ для обустройства сливов из стиральных и посудомоечных машин. При монтаже таких видов коммуникаций следует учитывать расширение элементов от термического воздействия. Поэтому соединение деталей «до упора» не допускается. Воздействие отрицательных температур также не оказывает влияния на целостность и работоспособность фитингов: в случаях промерзания труб фасонные части не растрескиваются и не деформируются.

Кроме стоимости, веса и простоты монтажа, пластиковые изделия также не склонны к образованию засоров. Это обусловлено абсолютно гладкой внутренней поверхностью элементов, где твёрдым частицам просто не за что зацепиться. Система, смонтированная из пластиковых элементов, не требует расходов на её обслуживание и не нуждается в ремонте на протяжении длительного времени.

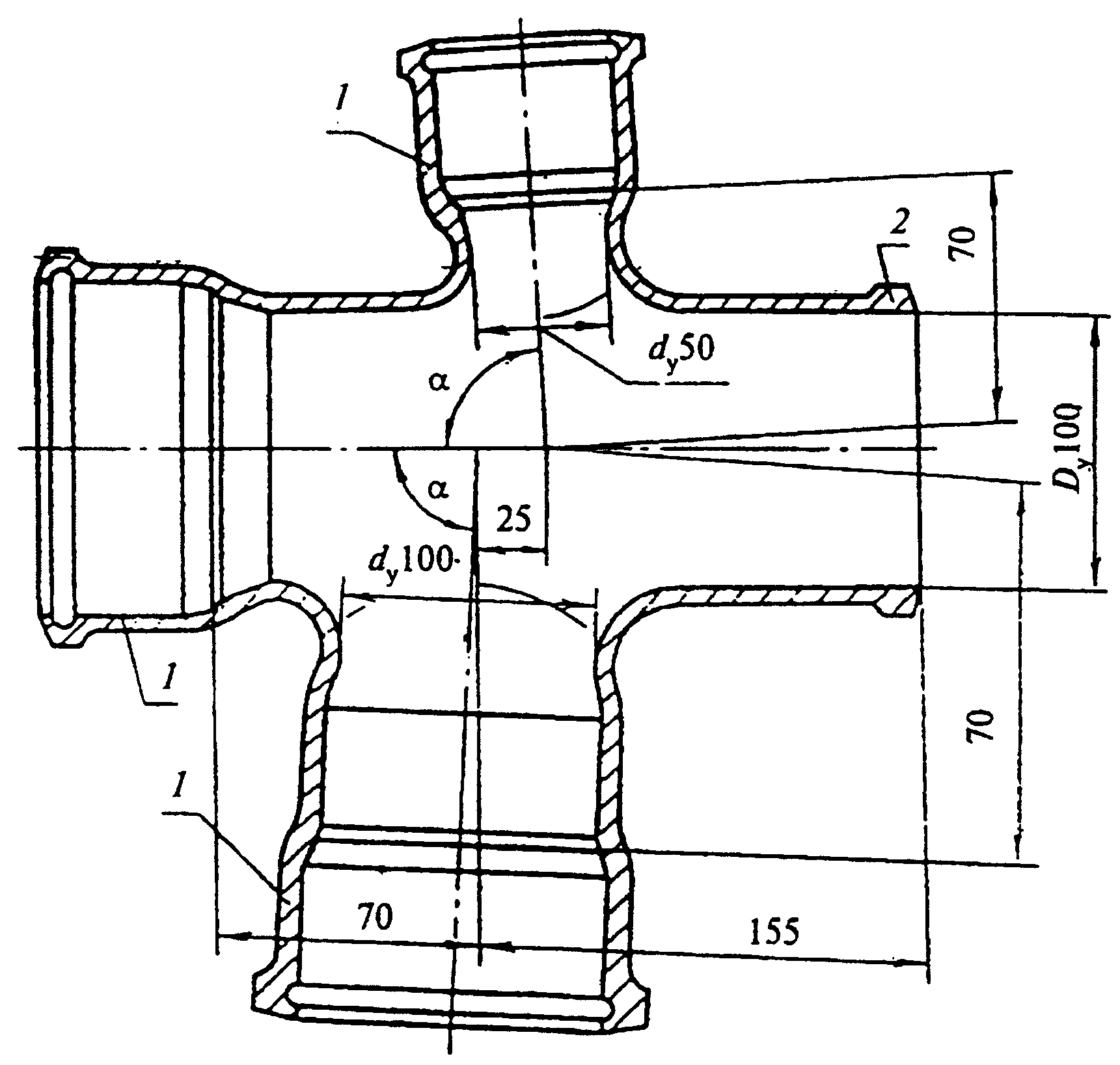

Фасонные части из чугуна предназначены для соединения чугунных труб в системе канализации. Для их производства используется высокопрочный чугун с шаровидным графитом. Модели выпускаются в широком ассортименте с большим разнообразием форм и размеров. В качестве уплотнительных элементов фитинги комплектуются манжетами или специальным стопором. Внутренние стенки чугунных деталей выполнены из цементно-песчаного покрытия, защищающего металл от коррозии и повышающего герметичность соединений.

Внешняя часть элементов имеет цинковое напыление и дополнительно покрывается битумным лаком. Такое покрытие обеспечивает высокую устойчивость деталей к агрессивному воздействию внешней среды и значительно продлевает срок их эксплуатации.

Чугунные фитинги могут эффективно использоваться как с чугунными, так и с некоторыми полимерными трубопроводами. Изделия часто применяются в промышленном водоснабжении, при обустройстве канализации и для оснежнения горнолыжных склонов. Благодаря устойчивости к диаметральным прогибам и сохранению герметичности во время больших дорожных нагрузок изделия из чугуна могут укладываться в любой тип грунта и использоваться в любых климатических условиях без ограничений.
