Канализация из бетонных колец: размеры, как сделать, преимущества и цены

Особенности монтажа пластиковой канализации

Тем, кто любит самостоятельно дома поработать над строительными или монтажными задачами, удивительной приятностью становится то, что оборудовать канализационную систему из пластиковых труб достаточно просто, если сравнивать с организацией водопровода или сложным демонтажом чугунного трубопровода.

Для самотечных систем действуют несложные правила:

Минимум стыков и поворотов для надежности, устранения сопротивления и предупреждения потенциальных протечек в будущем при нарушении стыковки;
Раструбы для вертикального стояка и горизонтальных разводок должны быть направлены против течения сточных вод.
Не рекомендуется соединять трубы надвижными муфтами во время ремонтных работ. В случае ошибки при отрезке лучше заменить трубу полностью.
Резка и укорачивание фасонных частей недопустимо.
Выбирать трубы следует согласно количества подключенных устройств и конкретного уклона. Так, к стояку и участку его подключения к септику подходят трубы 10 или 15 см. Сантехника подключается во внутренней горизонтальной разводке к стояку трубами диаметром 10 см, а для остальных участков — 4 или 5см.
Горизонтальная раскладка канализационных труб обязательно планируется с уклоном к стояку, ведь конструкция без напора. Таким образом удается сохранить нужную скорость турбулентного течения в потоке, избежать заиливания труб.

Подготовка основания

Перед установкой колец готовиться железобетонное основание, которое убережет емкости от сезонных подвижек грунта, и предотвратит попадание сточных вод в почву. В этом случае выбирают один из следующих способов:

Забетонировать основание. Его для септика из обычных бетонных колец без дна отливают своими руками. На предварительно выровненном дне рва отсыпают песчаную подушку толщиной 30 см, затем вяжут сетку из арматуры с диаметром стержней 10-14 мм и размером ячеек 20х20 см и заливают бетон

Важно в процессе бетонирования соблюдать толщину слоя – не менее 20 см. Еще один нюанс строительства – для дренажного колодца, у которого отсутствует бетонное основание, достаточно сделать дренажную подушку: засыпать его щебнем.
Сделать основание из готовых плит

В этом случае используют железобетонную плиту подходящего размера, которую укладывают на дно котлована с учетом уровня.

Совет. Гораздо проще и легче приобрести кольца с днищем. В этом случае можно отказаться от обустройства бетонированного основания, достаточно уложить под них песчаную подушку толщиной 15-20 мм, чтобы она равномерно распределяла вес конструкции на грунт и исключала их просадку.

Что такое септик

Мечты людей, наконец-то построивших собственный дом, нередко омрачаются необходимостью решать, как выкопать канализацию. С обеспечением питьевой водой всё несколько проще, особенно если пробурить скважину, а не рыть колодец.

Канализация из бетонных колец имеет более сложную структуру и требует точного расчёта суточного водопотребления, а при неправильном монтаже способна создать немало проблем. Каждому владельцу дома хочется построить систему, не требующую больших затрат, которая не будет требовать частой откачки или обойдётся вообще без оной.
Многие таковой считают обычную выгребную яму: одиночную, двух или трёхкубовую камеру с проницаемым дном, к которой подсоединена выходящая из дома труба. И некоторым даже везёт: такая яма, многими гордо именуемая септиком, благодаря хорошей проницаемости грунта годами работает без откачки.
Но, во-первых, яма с проницаемым дном приводит к загрязнению почвы и подземной воды, а во-вторых, рано или поздно фильтрующий слой заилится. При этом дно утрачивает проницаемость, ёмкость начинает переполняться, а входящая в неё труба из-за постоянного нахождения в грязной воде – зарастать жирами. В таких случаях откачку приходится производить каждый месяц, а то и каждую неделю, что существенно сказывается на семейном бюджете.

Сначала одинарная выгребная яма выглядит вполне надёжно, но потом начинаются проблемы

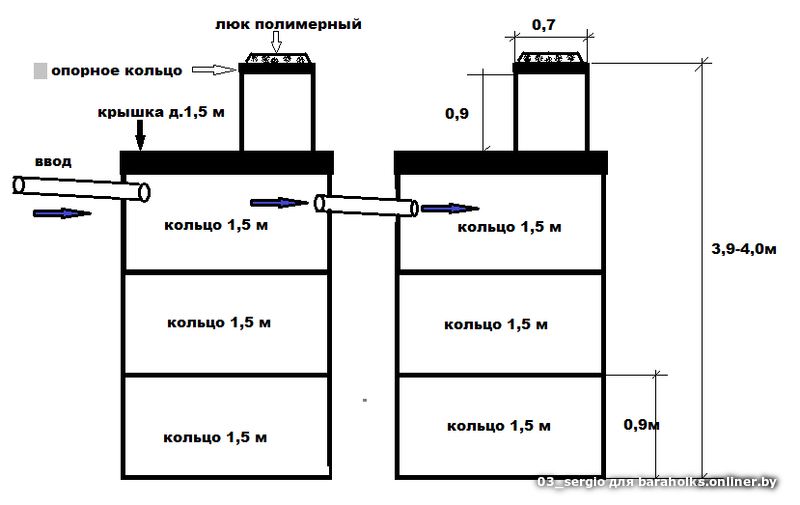

Как функционирует правильная канализация из бетонных колец

На самом деле септик – это не отдельное однокамерное сооружение, а элемент локальной системы очистки вод, в которой должно быть не менее двух камер с переливом. Первая камера является отстойником (накопителем), в котором оседают твёрдые отходы, и она должна быть герметичной.

Во вторую камеру через перелив попадают жидкие стоки, а чтобы отстоянная вода могла просачиваться в грунт, дно этого септика делают проницаемым.

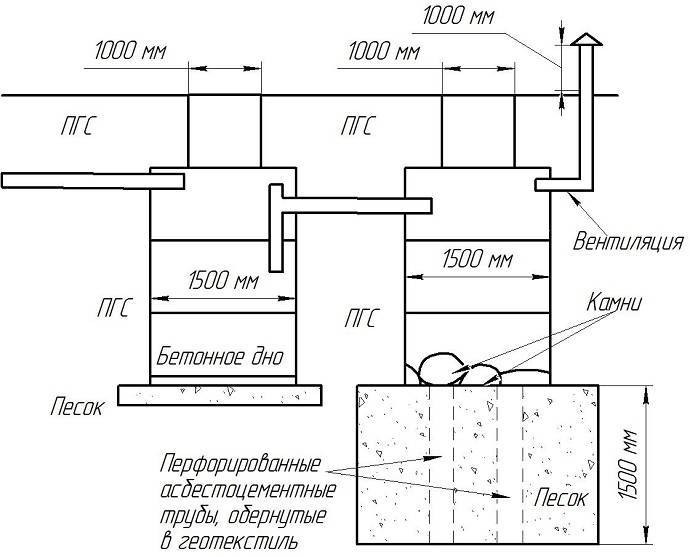

Принцип работы системы из двух септиков

Таким образом, твёрдое содержимое удаляется из канализационной системы ассенизационным способом, и жидкое утилизируется путём фильтрации через грунт. Если семья живёт в доме большая, а суточное водопотребление возрастает ещё и из-за большого количества расходующей воду техники: душевой кабины, джакузи, посудомойки, двух камер может оказаться мало.
В таком случае септик делают трёх-, а иногда и четырёхкамерным – с несколькими отстойниками и фильтрующим колодцем, дно которого отсыпано дренирующим материалом. При наличии перелива первая ёмкость заполняется очень медленно, и долго не требует откачки.
Проблема только в том, что два, а тем более три септика занимают довольно много места, а в городах под ИЖС сегодня вообще выделяют по 2-4 сотки, часть которых занята домом и надворными постройками. Перед домом обычно остаётся мало места, а именно там приходится сделать септик, чтобы к нему могла подъехать ассенизационная машина.
Так что, полноценную очистную систему, вытянутую по горизонтали, порой просто невозможно построить. Вертикальные септики в этом плане более удобны, но их невозможно заглублять до бесконечности, поэтому при повышенном водопотреблении приходится увеличивать количество емкостей. Как вариант, вместо третьего фильтрующего колодца может быть устроена дренажная траншея.

Трёхкамерное автономное очистное сооружение

Так что, хоть и существуют более удобные современные решения по сбору и очистке сточных вод, при наличии места во дворе домовладельцы предпочитают строить традиционные бетонные септики. Заводы ЖБИ для этой цели предлагают недорогой и удобный в монтаже материал – стеновые кольца КС.

Железобетонные элементы, из которых состоит канализация из бетонных колец

Технология монтажа очистной конструкции из бетонных колец

Работы по обустройству долговечного и надежного септика из колец не относятся к сложным мероприятиям. Их можно выполнить самостоятельно. Если проектируется расположение нескольких камер, используют линейный принцип, при реализации которого бетонные колонны, собранные из колец, размещают вдоль одной линии.

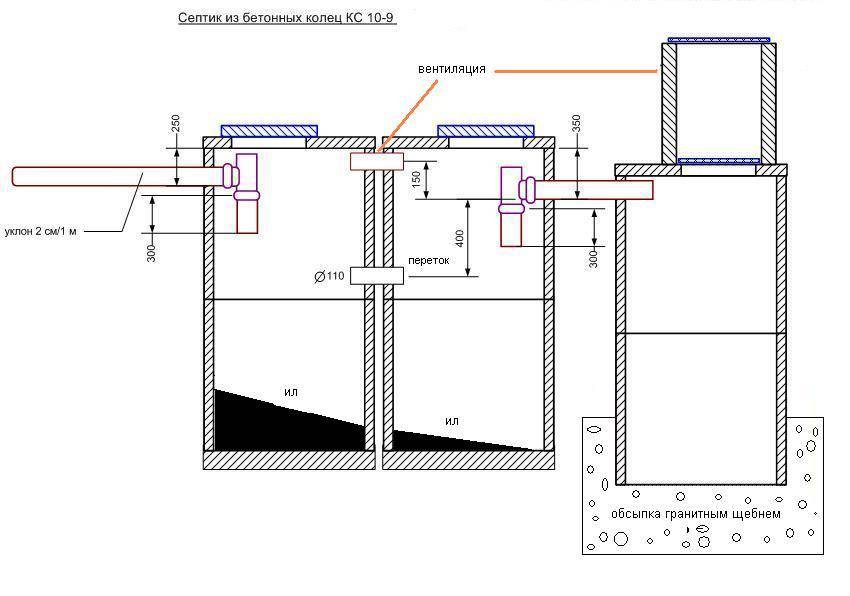

После приемного отсека на схеме перелива септика из колец находятся резервуары, установленные в непосредственной близости друг от друга. На значительном расстоянии от них монтируют фильтрующую колонну.

Поэтапно работа по созданию очистного сооружения на приусадебном участке выглядит следующим образом:

Проведение замеров и проектирование.
Подготовка и приобретение необходимых материалов.
Рытье котлована и создание подушки.
Монтаж бетонных колец и изоляция швов.
Установка труб перелива.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется. Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
стойкость к перепадам температур;
устойчивость к огню;
экологическая безопасность;
неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
большой вес труб, что усложняет транспортировку;
сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
подверженность процессам коррозии;
высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем. На данный момент использование чугунных труб также обосновано при обустройстве наружных участков частных канализаций и внутридомовых стояков.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается. Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Преимущества и недостатки септика

Технология работ и схема конструкции настолько просты, что обустроить автономную ЛОС рассматриваемого типа можно даже при отсутствии опыты в строительном деле. Причем делается это в кратчайшие сроки. Канализация в частном доме заработает уже через пару суток после начала копки земли под септическое сооружение.

Главный минус данных септиков – это большой вес железобетонных изделий. Чтобы установить их на место, придется заказывать кран. При этом сами бетонные кольца, несмотря на свою внешнюю монолитность, достаточно хрупки. Если при выгрузке с кузова грузовика нечаянно уронить один из них на круглый бок, то он обязательно расколется.

Проектирование

Чтобы соблюсти все правила и канализация служила долго и не требовала замены и дорогостоящего обслуживания, первое, что нужно сделать – это выполнить схемы разводки канализационных труб, установки оборудования и расположения бытовых сантехнических приборов. Такая схема – это чертеж вашего частного дома с отмеченными там местами установки раковин, душевых кабин или ванн, а также унитазов, т. е. всех тех удобств, без которых сложно представить жизнь современного человека.

Чертеж обычно выполняют совместно с проектом прокладки водопровода, поскольку вода и канализация неразрывно связаны друг с другом. Доверить этот этап лучше профессиональным проектировщикам, но если такой возможности нет, то можно выполнить его и самим.

Нужно все хорошенько продумать и решить не только вопросы размещения ванных комнат и туалетов, но и определить те места, где будут располагаться узлы учета и обслуживания системы.

При разработке проекта необходимо обязательно учесть следующие вещи:

Схема разводки труб водоснабжения.

Канализация, в отличие от водопровода – система не напорная. Поэтому все канализационные трубы должны находиться под наклоном, чтобы стоки самотеком стекали в септик. Современные инженерные устройства позволяют выполнить и напорную канализацию, но даже в таких системах желательно придерживаться этого правила, поскольку насосам будет легче с ними справляться.
Нужно соблюдать правила. Разводка труб выполняется различным диаметром и следует одному правилу: от бытовых сантехнических устройств идут стоки по трубам меньшего диаметра, а по мере продвижения к главному стояку переходят в трубы большего диаметра.
Канализационные трубы прокладывают таким образом, чтобы не было резких углов и поворотов. Чем будет плавней изгиб, тем меньше вероятности в возможных засорах.
При соединении одной трубы с другой или нескольких труб необходимо предусмотреть специальный сегмент с ревизионным окошком и обеспечить к нему постоянный доступ

Это необходимо для того, чтобы в случае засора не пришлось разбирать половину труб или часть пола в доме.
В частном доме, особенно если это дом для постоянного нахождения там жильцов, очень важно предусмотреть утепление труб. Не стоит забывать, что по трубам движется вода, причем самотеком

В холодное время высока вероятность ее замерзания и как следствие закупорки части канализационных труб. Решить эту проблему можно с помощью классических утеплителей либо специальных систем на основе провода с низким напряжением, который за счет своих физических свойств будет нагреваться и греть трубы.
Обязательно нужно предусмотреть вентиляционный отвод с прямым выходом за пределы частного дома. Делается это для того, чтобы не только избегать неприятного запаха, но и выравнивать давление в трубах. После того как определены места прокладки труб, размещения обслуживающих люков, сантехнических приборов и септика, следует определиться с элементами самой системы канализации.

Диаметр раструба сточных труб

Для сочленения канализационных труб в местах переходов, поворотов, отводов используют раструбы. Их диаметры должны с каждым присоединением любого сантехнического прибора увеличиваться или, в крайнем случае, не уменьшаться. Это объясняется способом движения сточных вод с наличием густых и твердых включений. Такой тяжелой массе, растворенной в воде, удобнее передвигаться при расширяющейся трубе.

Чтобы все соединительные элементы подходили по диаметрам друг к другу, целесообразнее приобретать весь комплект для монтажа канализационной системы одного производителя. Техпроцессы на разных производствах могут отличаться, что повлияет на плотность прилегания поверхностей.

Устройство канализации в доме своими руками

Большая часть построек частного сектора имеет один этаж. Там же, где их два, санузел расположен на первом этаже. Современные проекты частной застройки предусматривают размещение сантехники на каждом этаже, но примыкают все объекты к общему стояку. В качестве примера рассмотрим стандартное одноэтажное строение, где необходимо провести канализацию своими руками.

Итак, необходимо разместить мойку на кухне, умывальник и ванную/душевую кабину в ванной комнате и унитаз в туалете.

Ванная комната и туалет бывают совмещенными или раздельными. В любом случае слив для них будет общим, потому распределение точек слива в помещении нужно делать таким образом, чтобы до «стояка» (основная труба диаметром 110 мм, которая будет выводить стоки на улицу) расстояние было минимальным.

Кухня, где располагается мойка, по проектным документам часто имеет смежную стену с ванной или туалетом. В таком случае никаких сложностей не возникает. Если же кухня отдалена от основного стояка, необходимо прокладывать отдельный слив до его соединения со стояком. В зависимости от ситуации, это можно сделать как в периметре дома (подведение слива входит в стояк, куда входят сливы от умывальника и ванной/душа), так и за периметром (если размещение кухни и санузла не позволяет свести трубы в периметре, они выводятся за пределы дома, где могут соединяться или входить в сливную яму по отдельности).

Вышеописанные сложности вызваны тем, что для качественного стока воды необходимо соблюдать уклон канализации, что не всегда возможно сделать в ситуациях, когда расстояние от точки до точки велико. Уклон канализации должен составлять определенный процент в зависимости от диаметра трубы. Смотрите значения уклона канализации в зависимости от диаметра трубы на рисунке ниже.

Прокладка труб канализации производится под полом. Большинство построек имеют деревянные полы, приподнятые над уровнем земли. Полости под полом пустые, что дает массу вариантов решения проблемы. Уклон измеряется строительным уровнем или отметками на кладке, по которым должна проходить труба. Собранные пролеты труб тестируются на промежуточных этапах заливкой воды в систему и контролем ее слива

Важно, чтобы нигде не застаивалась и малая часть, поскольку там образуется засор, устранять который после настила пола будет сложно. Уклоны канализации больше 5% допустимы, если это продиктовано удобством размещения системы или запасом расстояний под полом

Финальная сборка

Когда от мест каждого слива стоки выведены в конечное место, предстоит финальная сборка. ПВХ трубы для канализации имеют все необходимые колена и переходники, а также тройники с различными переходами, позволяющие состыковать вместе сливы от мойки, душа и стиральной машины. Далее совмещается стояк и слив от унитаза. После завершения работ требуется финальное тестирование с большой нагрузкой, чтобы устранить протечки, если таковые появятся и избежать засоров и скопления воды.

Выпуск канализации за периметр дома производится на глубине не менее 300 мм. Зависит она от климатических особенностей региона, а также от уклона участка, близости грунтовых вод, которые влияют на глубину сливной ямы.

На каждой из точек слива, кроме унитаза, из гибкого шланга составляется колено, в котором постоянно стоит небольшое количество воды, так называемый водяной затвор, исключающий проникновение неприятного запаха из слива. В случае необходимости, прочистить засор в таком колене дело 10 минут.

Канализация для бани

Как при устройстве канализационной системы для жилого дома, для бани делают внутреннюю и наружную систему. Метод сбора воды выбирают с учетом полового покрытия в постройке. Схема создается во время разработки проекта.

Если вы решили делать дощатые полы, то доски можно проложить с небольшим зазором. При плотном покрытии, нужно предусмотреть небольшой уклон пола. После этого находят самый низкий участок возле стены и делают в этом месте щель, в которой будет размещен желоб для стока воды. Его соединяют с канализационной трубой.

Деревянный настил желательно формировать так чтобы между отдельными досками были зазоры 5 мм шириной. Под поверхностью пола должно быть основание из бетона с небольшим уклоном к центру. В нижней точке устанавливают желоб, который соединяют с канализацией. Бетонное основание под деревянным полом, можно заменить металлическими поддонами. Если у вас будут кафельные или наливные полы, то в самом низком месте, устанавливают водоприемный трап (водоприемное устройство с декоративной решеткой), подсоединенный к канализационной системе.

Порядок устройства канализации для бани

Монтировать трубы канализационной системы нужно с уклоном 2 на каждый погонный метр. С таким уклоном подготавливают траншею, ее глубина должна быть не меньше 60 см. В канаве формируют песчаную подушку – насыпают 15 см слой песка и хорошо его уплотняют.

После этого в траншею укладывают канализационную трубу 100 мм диаметром. Если к системе будет подключен унитаз, то делают вентиляционный стояк. Его крепят хомутами к поверхности стены на улице. После того как канализационная система будет уложена, настилают напольное покрытие.

По окончании работ водоприемные трапы подключают к системе. В месте, где водопринимающее устройство соединяется с канализацией неплохо поставить сифон. Он предотвратит проникновение в помещение неприятного запаха из канализации. Многие трапы комплектуют специальными гидрозатворами.

В продаже есть желоба, из чугуна, пластмассы и асбестоцемента, не стоит использовать стальные и деревянные изделия – они под воздействием влаги быстро разрушаются. Минимальный диаметр приемного желоба – 5 см. подключаются все приборы санитарного оборудования, после этого внутренняя канализация готова. Наружная канализационная система формируется так, как описано выше – канализация подсоединяется к дренажному колодцу или септику.

Монтаж

Земляные работы

Прежде всего, нужно подготовить котлован. Выполнить эту часть монтажных работ своими руками непросто, поэтому по возможности, стоит воспользоваться услугами землеройной техники.

Яма должна быть больше диаметра кольца, это необходимо, чтобы исключить заклинивание элементов при установке. Кроме того, наличие зазора позволит провести работы по гидроизоляции камер снаружи.

На дне котлована нужно выполнить амортизационную подушку. Сделать это несложно, на дно насыпают песок слоем 20 см и утрамбовывают. Затем в месте расположения отстойников дно котлована бетонируют.

Там, где будет располагаться фильтрующая камера, выполнять бетонирование не нужно. Не потребуется бетонирование и в том случае, если были приобретены кольца, имеющие дно. Как выглядит подготовленный к установке колец котлован можно увидеть на фото.

Основной монтаж

Теперь можно начинать собственно сооружение камер септика своими руками:

железобетонные элементы имеют большой вес, поэтому установить их без помощи специальной техники невозможно;
для монтажа камеры нужно установить рассчитанное количество колец одно над другим;
рекомендуется произвести скрепление между собой колец при помощи металлических скоб, это обеспечит большую прочность камер;
зазоры между отдельными элементами собранных отстойников необходимо замазать цементом, при приготовлении раствора стоит добавить стакан жидкого стекла на ведро воды;

к камерам необходимо присоединить трубы – подводные и выводные. Для этого нужно будет проделывать отверстия в железобетонных стенках. Поскольку сделать отверстия в таком материале довольно сложно, можно заказать изготовление элементов с готовыми отверстиями;
на концах труб, входящих в камеры, устанавливают крестовины, а места введения труб замазывают цементным раствором, приготовленным с добавлением жидкого стекла;
дополнительно камеры и особенно места стыков можно промазать битумной мастикой с двух сторон;

для засыпки ямы рекомендуется взять не обычный грунт, а глину, так создается дополнительный слой гидроизоляции. Глину насыпают поэтапно, каждый слой высотой до 30 см тщательно утрамбовывают;
сверху камеры накрывают готовыми плитами, уже имеющими отверстия для установки люков и вентиляционных труб;
для постройки фильтрационного колодца для его нижней части используется кольца с отверстиями по боковым стенкам, выше устанавливаются обычные кольца;
в собранный колодец засыпается чистый щебень, высота слоя – 1 метр, аналогичная подсыпка выполняется вокруг фильтрационного колодца, диаметр засыпаемой области – 0,5 метра от стенок.

Плюсы и минусы септиков из бетонных колец

Рассматривая сооружения из разных материалов, мастера выделяют именно бетонные колодезные кольца. Изделия отличаются рядом весомых преимуществ:

Прочность. Качественные кольца выдерживают значительные нагрузки. В частности, это касается давления грунта на стенки в период холодов. Пластиковые изделия трескаются под воздействием почвы, сточных масс, а бетон с легкостью переносит многочисленные циклы замерзания/оттаивания.
Длительный срок эксплуатации. Правильно сооруженный септик из колодезных колец прослужит от 50 лет без необходимости ремонта, подновления.
Локальность системы. Собственный септик с самотечным механизмом перелива – энергонезависимая система. В частном доме этот фактор является одним из самых значимых.
Практичность. В условиях отечественной действительности системы давно и хорошо известны, опробованы десятилетиями и снабжены нормативами по обустройству.
Простота использования. После сооружения системы, эксплуатация отличается максимальной простотой, требует минимального обслуживания, ухода.
Сравнительно невысокая стоимость. Покупка труб канализации, бетонных колец, доставка до места установки, спуск – это все затраты владельца дома. Котлован под систему легко вырыть лопатой, шанцевый инструмент пригодится и для прокладки канав под трубопровод и т.д. Приобретение готового фабричного септика обойдется в несколько раз дороже.
Септики легко выдерживают консервацию на зиму, подходят для установки в домах постоянного, сезонного проживания.
В септик можно сливать все отходы жизнедеятельности человека. Исключение касается строительной химии, средств для очистки питьевой воды и прочих едких химикатов, которые могут разрушить полезные бактерии.

Обслуживание септика сводится к выполнению простых действий:

раз в год вызвать ассенизатор или откачать иловые массы фекальным насосом;
раз в 4-5 лет промыть систему фильтрации;
раз в 30-40 лет заменить фильтрующие сооружения.

Слишком часто промывать септик нельзя, чтобы не нарушить жизнедеятельность полезных бактерий.

Правильно обустроенный септик не испортит вид двора

Недостатки септика из бетонных колодезных колец:

№	Недостаток	Объяснение
1	Возможность затопления при высоком уровне грунтовых вод	Если уровень залегания зеркала воды менее 130 см от поверхности грунта, септик не устанавливают. Исключение – тяжелые грунты, но в этом случае работу поручают специалистам
2	Необходимость использования тяжелой техники	Транспортировка и установка колец вручную невозможна
3	Обязательность обустройства системы фильтрации	Если сооружают систему горизонтального типа, площадь поля фильтрации из дренажных труб составит 4х10м, плюс примерно 6 кв. м займет сам септик – это большой участок, который есть не в каждом огороде. Но этот минус касается только суглинистых грунтов с фильтрационной способностью не более 28 л/сутки
4	Сложности сооружения при высоком залегании грунтовых вод (менее 1 м от уровня грунта)	Возникает необходимость обустройства дренажных тоннелей в искусственной насыпи высотой до 1,2 м, что невозможно для некоторых участков
5	Энергозависимость	Минус касается только септиков, где стоки перегоняют с помощью насоса

При всех недостатках плюсов у септика из бетонных колец больше. Дешевле обойдется только обычная сливная яма, но такие сооружения хороши только для объектов сезонного назначения и требуют постоянной чистки.
