Способы разделения на виды
Любой, кто впервые сталкивается с необходимостью установки камина в помещении, испытывает определенные трудности при ознакомлении с технической частью всех возможных моделей. Это связано с огромным количеством вариаций их исполнения.
Подобная неосведомленность может привести к неверным действиям, что скажется на целесообразности выбора устройства. Чтобы избежать проблем, необходимо ознакомиться с самым простым вариантом классификации каминов, а затем постепенно ее расширять по каждому пункту. Разделение может быть произведено по одному из следующих признаков:
- по виду используемого топлива;
- по способу обустройства в помещении;
- по типу топочной камеры.
Центральное и индивидуальное отопление дома
Центральное отопление в частном доме можно организовать, если рядом проходят муниципальные сети теплоснабжения. Для подключения к ним нужно получить разрешение соответствующих инстанций и изготовить проект. Теплоноситель в таких сетях подогревается в удаленном теплопункте и подается по магистрали в различные сооружения.
Чтобы организовать индивидуальное отопление в частном доме, не нужно получать никакие разрешения. Исключением является случай с использованием газового котла для подогрева теплоносителя. Чтобы подключиться к газовой магистрали, придется изготовить проект и пройти согласования. В индивидуальной системе для подогрева теплового носителя монтируется специальное котельное оборудование или печь.
Достоинства и недостатки
Чтобы понять, какая система отопления лучше для частного дома, нужно рассмотреть плюсы и минусы каждой разновидности.
Среди преимуществ централизованных сетей можно назвать следующее:
- Обслуживание коммуникаций за пределами дома входит в обязанности ведомственной организации.
- Вам не придется покупать и устанавливать дорогостоящее нагревательное оборудование, а также топливо к нему.
- Организация, отвечающая за подачу теплоносителя в дом, обязана следить за параметрами носителя. При их несоответствии пользователь может обратиться в суд.
Минусы централизованного обогрева в низком качестве теплоносителя и повышенном давлении в трубопроводах, что ограничивает в выборе радиаторов. Главный недостаток – в высокой ежемесячной плате, причем цена постоянно повышается. Необходимость установки теплового счетчика также считается недостатком. Подача теплового носителя осуществляется по расписанию, а во время аварии тепло отсутствует.
Индивидуальный обогрев имеет следующие преимущества:
- можно контролировать чистоту теплоносителя, что позволяет выбирать любые отопительные приборы;
- невысокое давление в трубопроводе также не накладывает ограничения на выбор труб и батарей;
- можно включать и отключать обогрев по собственному усмотрению;
- не нужно устанавливать тепловой счетчик;
- стоимость индивидуального отопления намного ниже;
- можно комбинировать несколько источников тепловой энергии;
- автономность системы.
Недостатки индивидуального обогрева дома в необходимости покупки и установки дорогого нагревательного оборудования, ремонте, профилактике и обслуживании сетей за свой счет.
Какие печи подходят для отопления дома
Оборудование для отопления дома требует внимательного подхода. Вариантов в зависимости от материала несколько. Печь для отопления дома может быть металлической или кирпичной. Металлическая конструкция выгодна в финансовом отношении. Но устанавливать ее лучше в том случае, если хозяева не проживают в доме в холодное время года, поскольку стальная печь остывает так же быстро, как и нагревается. Хорош данный вариант, когда прогреть необходимо только одну комнату. Дров при этом уходит немного.
Кирпичное сооружение более эффективно для равномерного, долговременного обогрева сразу нескольких комнат. Постройка требует навыков, поэтому лучше обратиться к специалисту. Особенно это касается русской печи, сложить которую под силу только мастеру-печнику. Постройку из кирпича уместно ставить в доме, где проживают постоянно. На прогревание нужно продолжительное время, но и остывание происходит медленно.
Делятся кирпичные печи на варочно-отопительные, каминного типа и русские. Камин ставят, если хотят сделать особенным интерьер дома, создать уютную атмосферу. Варочно-отопительные постройки выполняют две функции: обогрев помещения и приготовление пищи. Русской печью можно пользоваться как для приготовления еды и обогрева, так и для сушки грибов и ягод. Кроме того, можно лежать на полатях.
Виды отопления от камина
Виды каминного отопления
Если камин будет выполнять не только эстетические функции, но и практические (организация системы отопления) – нужно выбрать оптимальную схему передачи тепловой энергии в помещение. В зависимости от эксплуатационных характеристик дома можно сделать воздушное отопление камином или аналог водяного.
Сначала нужно приобрести камин с соответствующим теплообменником. Если конструкция делается самостоятельно – он изготавливается из подручных материалов.
Воздушное каминное отопление

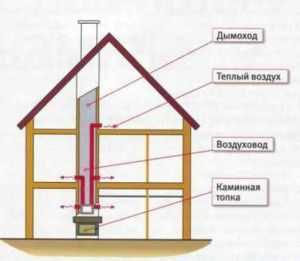

Схема воздушного каминного отопления
Главным отличием отопления частного дома камином является передача тепловой энергии по воздушным каналам в другие помещения здания. Для этого можно приобрести уже готовую модель с воздушной камерой нагрева или сделать ее самостоятельно. Последний вариант предпочтительнее, так как есть возможность регулировать ее объем и номинальную выходную мощность системы.
- Камера нагрева воздуха. Она должна быть изолирована от топки, как бы обрамлять ее. Если установлен газовый отопительный камин – через нагревательную камеру должен проходить канал подачи воздуха с улицы для работы горелки;
- Распределительные воздуховоды. Они подключаются к камере нагрева и необходимы для подачи теплого воздуха в помещения дома. Для улучшения циркуляции рекомендуется самостоятельно делать камины с воздушным отоплением с системой вентиляции;
- Каналы для поступления воздуха в камеру нагрева. Лучше всего установить блок смешивания воздушных потоков с улицы и из помещений. Так можно одновременно решить две задачи – вентиляцию в доме и уменьшение затрат на нагрев воздушных масс.

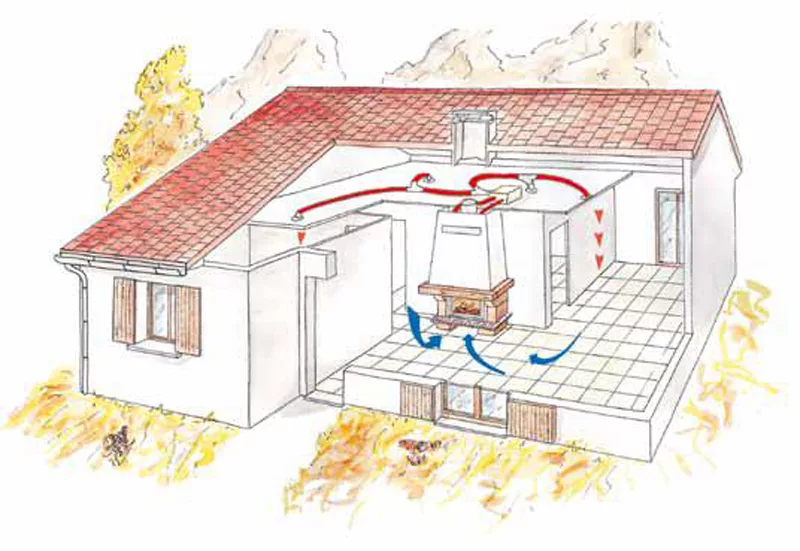

Нижняя разводка воздуховодов
Одним из важнейших моментов в отоплении дома камином является месторасположение камеры нагрева и распределительного воздуховода. Самый простой способ монтажа последнего – на черновой потолок с дальнейшим скрытием декоративной поверхностью. Однако для такого отопления частного дома камином свойственен один недостаток – теплый воздух будет подниматься сразу наверх, что приведет к неравномерному тепловому распределению. Нижняя часть помещения будет плохо прогреваться.
Лучше всего использовать альтернативную систему отопления от камина с нижним монтажом воздуховодов.
Установка каналов происходит на уровне пола. При этом они могут быть расположены как у плинтусной части стен, так и непосредственно на черновом полу. При выборе подобного воздушного отопления с помощью камина владелец дома получает ряд преимуществ:
- Равномерное распределение теплых воздушных потоков от пола по всему объему комнаты;
- Возможность изменять мощность с помощью регулируемых заслонок;
- Уменьшение затрат при проведении профилактических работ с каминным воздушным отоплением своими руками.
Проектирование должно включать в себя выбор оптимальной схемы отопления с помощью камина – его мощности, сечения трубопроводов и их протяженность. Дополнительно вычисляется мощность системы принудительной циркуляции воздуха.
Водяное каминное отопление

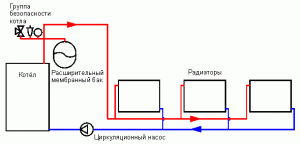

Камин с водяным теплообменником
Для уже готовых конструкций можно выполнить их небольшую модернизацию и сделать камин с водяным отоплением своими руками. Суть этой процедуры заключается в установке теплообменного блока в топку. Альтернативный вариант – приобретение уже готового камина с водяным теплообменником.
В этом случае камин заменяет традиционный котел – тепловая энергия от сгораемого топлива передается воде. Она же начинает циркулировать по системе трубопроводов и поступает в радиаторы и трубы. Однако монтаж каминов с водяным отоплением связан с большей трудоемкостью, так как нужно предусмотреть установку следующих компонентов:
- Циркуляционный насос. Необходим для нормализации скорости движения теплоносителя;
- Расширительный бак. Служит защитой от перегрева – компенсирует критическое повышение температуры горячей воды и давления в трубах;
- Группа безопасности – воздухоотводчик и клапан сброса воды.
В целом, принцип проектирования каминного водяного отопления своими руками ничем не отличается от стандартного. Нужно только учесть относительно большое потребление энергоносителя и инерционность системы.
В видеоматериале показан пример организации безопасного водяного отопления с помощью камина:
Что важно знать?
Прежде, чем перейти к рассмотрению схем отопления надо сказать, что любая схема является замкнутой системой. В состав ее входит тепловой котел, трубопровод, батареи. В качестве дополнительных элементов могут использоваться термометры, запорная арматура, манометры, циркуляционные насосы, расширительный бачок и т.п. Принцип обогрева заключается в следующем: теплоноситель, нагретый при помощи котла, циркулирует по трубопроводу и попадает в батареи, которые в свою очередь передают тепло комнате. Далее теплоноситель возвращается обратно к котельной установке. Цикл повторяется.
Виды отопления от камина
Виды каминного отопления
Если камин будет выполнять не только эстетические функции, но и практические (организация системы отопления) – нужно выбрать оптимальную схему передачи тепловой энергии в помещение. В зависимости от эксплуатационных характеристик дома можно сделать воздушное отопление камином или аналог водяного.
Сначала нужно приобрести камин с соответствующим теплообменником. Если конструкция делается самостоятельно – он изготавливается из подручных материалов.
Воздушное каминное отопление
Схема воздушного каминного отопления
Главным отличием отопления частного дома камином является передача тепловой энергии по воздушным каналам в другие помещения здания. Для этого можно приобрести уже готовую модель с воздушной камерой нагрева или сделать ее самостоятельно. Последний вариант предпочтительнее, так как есть возможность регулировать ее объем и номинальную выходную мощность системы.
- Камера нагрева воздуха. Она должна быть изолирована от топки, как бы обрамлять ее. Если установлен газовый отопительный камин – через нагревательную камеру должен проходить канал подачи воздуха с улицы для работы горелки;
- Распределительные воздуховоды. Они подключаются к камере нагрева и необходимы для подачи теплого воздуха в помещения дома. Для улучшения циркуляции рекомендуется самостоятельно делать камины с воздушным отоплением с системой вентиляции;
- Каналы для поступления воздуха в камеру нагрева. Лучше всего установить блок смешивания воздушных потоков с улицы и из помещений. Так можно одновременно решить две задачи – вентиляцию в доме и уменьшение затрат на нагрев воздушных масс.
Нижняя разводка воздуховодов
Одним из важнейших моментов в отоплении дома камином является месторасположение камеры нагрева и распределительного воздуховода. Самый простой способ монтажа последнего – на черновой потолок с дальнейшим скрытием декоративной поверхностью. Однако для такого отопления частного дома камином свойственен один недостаток – теплый воздух будет подниматься сразу наверх, что приведет к неравномерному тепловому распределению. Нижняя часть помещения будет плохо прогреваться.
Лучше всего использовать альтернативную систему отопления от камина с нижним монтажом воздуховодов.
Установка каналов происходит на уровне пола. При этом они могут быть расположены как у плинтусной части стен, так и непосредственно на черновом полу. При выборе подобного воздушного отопления с помощью камина владелец дома получает ряд преимуществ:
- Равномерное распределение теплых воздушных потоков от пола по всему объему комнаты;
- Возможность изменять мощность с помощью регулируемых заслонок;
- Уменьшение затрат при проведении профилактических работ с каминным воздушным отоплением своими руками.
Проектирование должно включать в себя выбор оптимальной схемы отопления с помощью камина – его мощности, сечения трубопроводов и их протяженность. Дополнительно вычисляется мощность системы принудительной циркуляции воздуха.
Водяное каминное отопление
Камин с водяным теплообменником
Для уже готовых конструкций можно выполнить их небольшую модернизацию и сделать камин с водяным отоплением своими руками. Суть этой процедуры заключается в установке теплообменного блока в топку. Альтернативный вариант – приобретение уже готового камина с водяным теплообменником.
В этом случае камин заменяет традиционный котел – тепловая энергия от сгораемого топлива передается воде. Она же начинает циркулировать по системе трубопроводов и поступает в радиаторы и трубы. Однако монтаж каминов с водяным отоплением связан с большей трудоемкостью, так как нужно предусмотреть установку следующих компонентов:
- Циркуляционный насос. Необходим для нормализации скорости движения теплоносителя;
- Расширительный бак. Служит защитой от перегрева – компенсирует критическое повышение температуры горячей воды и давления в трубах;
- Группа безопасности – воздухоотводчик и клапан сброса воды.
В целом, принцип проектирования каминного водяного отопления своими руками ничем не отличается от стандартного. Нужно только учесть относительно большое потребление энергоносителя и инерционность системы.
В видеоматериале показан пример организации безопасного водяного отопления с помощью камина:
Устройство оборудования
Комплектация камина.
Сегодня каминный нагревательный элемент можно купить на рынке аналогичного оборудования. Однако некоторые люди хотят сделать камин с водяным отоплением своими руками. Для этого нужно подробнее ознакомиться с его устройством.
Основой камина является стальной кожух (16). В него монтируется топочная камера (1). Чугунная дверца (2) не дает жару выпадать из топочной камеры. Для этого она оснащается каленым стеклом (3) и засовом (4). Кожух топочной камеры (5) соединяется с каркасом при помощи чугунных осей. Низ топки выполнен из толстолистного чугуна (6). Поверх его укладываются колосники (10).
Они также имеют внушительную толщину, так как здесь происходит непосредственная реакция окисления энергоносителя. Газовые камины для отопления не имеют колосниковой решетки, так как здесь не образуется зола, которая должна скапливаться в зольнике. Топочная камера имеет чугунный заборчик (11). Он выполняет и декоративную функцию, и выступает в качестве дополнительной защиты от выпадения горящего топлива. Зольник (7) в нижней части устройства необходим для сбора твердых продуктов горения. Он в обязательном порядке должен быть выдвижным.
Комплектующие камина с водяным контуром отопления.
Регулировка интенсивности горения энергоносителя происходит за счет подачи первичного воздуха. Регулирующую функцию выполняют окошко (8) в зольнике и дроссель с ручным управлением (9). Вторичный воздух, необходимый для дожигания газообразных продуктов горения дров и твердых частиц, которые поднимаются вместе с потоками газа, поступает через отверстие в каленом стекле дверцы.
Камин с водяным контуром отопления своими руками оснащается дымогарными трубами, через которые дым проходит в дымоход (12). Обязательный атрибут дымохода – регулирующий шибер (13). Угол его наклона определяет специальный механизм (14). Подача холодного теплоносителя с контура отопления происходит через нижние патрубки (18). Подогретый теплоноситель покидает камин через верхние патрубки (19). Патрубки 20-22 предназначаются для монтажа змеевика, терморегулятора.
Устройство печи-камина с водяным контуром
По своему устройству печь-камин с водяным контуром мало отличается от традиционного камина, разница лишь в том, что в верхней части топки или в стенках печи устанавливается теплообменник со змеевиком, по которому циркулирует теплоноситель, чаще всего обычная вода. Змеевик подключается к замкнутому отопительному контуру, состоящему из радиаторов и соединительных труб, расширительного бака, при большой протяженности системы также устанавливают циркуляционный насос.
Схема работы печи-камина с водяным контуром
Топка печи-камина может быть как открытой, так и закрытой, защищенной жаропрочным стеклом. В нижней части топки находится решетка – колосник, через нее поступает воздух, необходимый для горения дров, а также отводятся продукты горения – зола. Под топкой находится зольник, он также выполняет функции поддувала и защищен распашной дверцей или выполнен в виде выдвижного лотка. В верхней части топки находится дымосборник, который соединяется с дымоходом. В зависимости от модели печи-камина могут быть также предусмотрены карманы и отверстия для конвекционного выхода нагретого воздуха, отсекатели пламени и другие элементы.
Существуют также модели, в которых внутренний контур теплоносителя не связан с системой отопления, и подогрев циркулирующей в радиаторах воды происходит через пластинчатый теплообменник. Такие печи более удобны для двухконтурных систем, позволяющих подключить не только отопление, но и горячее водоснабжение.
Устройство печи-камина с водяным контуром
Печь-камин с водяным контуром можно также сложить из кирпича. Стенки топки в такой печи выполняют двойными: внутреннюю стенку делают из металла, внешнюю – из кирпича, а между ними располагают змеевик. Однако браться за кладку такой печи, не имея соответствующего опыта, не стоит – эта работа требует большой точности и соблюдения размеров, а переделать печь в процессе эксплуатации очень сложно.
Устанавливать печь-камин с водяным контуром как единственный источник постоянного отопления в холодных климатических зонах нецелесообразно так как автоматизировать процесс топки невозможно, и надолго отлучаться из дома будет нельзя. Однако как дополнительная или резервная система отопления печь-камин будет очень кстати, особенно на время сильных холодов или ненастья.

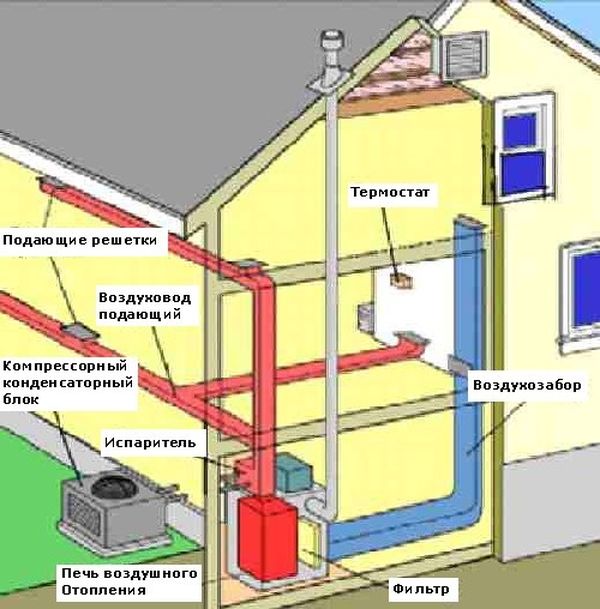

Как сделать систему воздушного отопления для частного дома своими руками
Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:
- площадь помещения;
- наличие теплопотерь (пол, потолки, стены, окна);
- мощность теплогенератора, который необходим для прогрева пространства;
- скорость подачи теплого воздуха;
- диаметр воздуховодов, их количество, а также крепежи к ним.
Основные используемые материалы:
- воздуховод нужной длины и диаметра;
- теплогенератор;
- решетки декоративные, которые крепятся на концах воздуховода;
- фильтра воздушные;
- вентиляторы;
- крепежные элементы;
- инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).
Установка такой отопительной системы проходит следующие этапы:
- Монтаж теплогенератора в отдельном помещении.
- Прорезают отверстия для воздуховодов в стенах.
- Соединяют все элементы, согласно выбранному проекту.
- Располагают вентилятор под теплогенератором.
- Крепят декоративные элементы.
- Проводят диагностика всех соединений и запускается оборудование.
Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.
От солнца
Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:
- теплоизолирующий корпус;
- абсорбирующий экран черного цвета;
- радиатор;
- стекло или поликарбонат;
- вентиляторы.
Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.
Материалы, необходимые для изготовления солнечной системы своими руками:
- ДСП, фанера или бруски для внешнего корпуса.
- Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
- Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
- Крышка делается из стекла или поликарбоната.
- Для теплоизоляции, корпус обклеивается пенополистиролом.
- Вентиляторы. Можно использовать кулеры от старой техники.
Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.
На основе печи длительного горения
При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.
Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.
Монтируют такую модель следующими этапами:
- устанавливают печь длительного горения;
- проектируют расположение воздуховодов;
- их крепят к печке и монтируют по дому;
- внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
- проводят проверку всех соединений и запускают оборудование.
При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.
На основе булерьяна
Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.
При монтировании этой системы, необходимо:
- спроектировать расположение воздуховодов;
- присоединить их к булерьяну;
- скрепить все элементы между собой, проверить их прочность и запустить систему.
Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно
Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева
При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.
Правила организации каминного отопления
Монтаж камина с воздушным отоплением
Несмотря на кажущуюся небольшую эффективность, воздушное каминное отопление может полностью заменить традиционные системы с котлом. Основное отличие заключается в большой камере сгорания, которая может быть открытого или закрытого типа (с прозрачным экраном).
Это влечет за собой большое потребление энергоносителя – твердого топлива или газа. Также помимо системы воздуховодов или теплообменника для водяного отопления нагрев комнаты происходит за счет излучения тепла от корпуса камина. Поэтому перед тем как сделать камин с водяным отоплением своими руками, нужно учитывать следующее:
- Большой диаметр дымохода. Это связано с увеличенным объемом камеры сгорания и как следствие – с необходимостью обеспечить максимальную тягу для притока воздуха;
- Месторасположение. Каминная топка для отопления должна устанавливаться так, чтобы фронтальная часть располагалась по диагонали комнаты или ее длине. Так тепловое излучение будет распространяться по всему объему помещения;
- При наличии воздуховодов или труб водяного отопления учитывается их разводка в доме. Циркуляция теплого воздуха (теплоносителя) должна быть сделана так, чтобы температура в каждой комнате была примерно одинаковой.
Как правильно сделать отопление дома камином? Важнейшим моментом является минимизация тепловых потерь и повышение КПД всей системы. Для этого необходимо правильно установить конструкцию и направить получаемое тепло для обогрева дома.

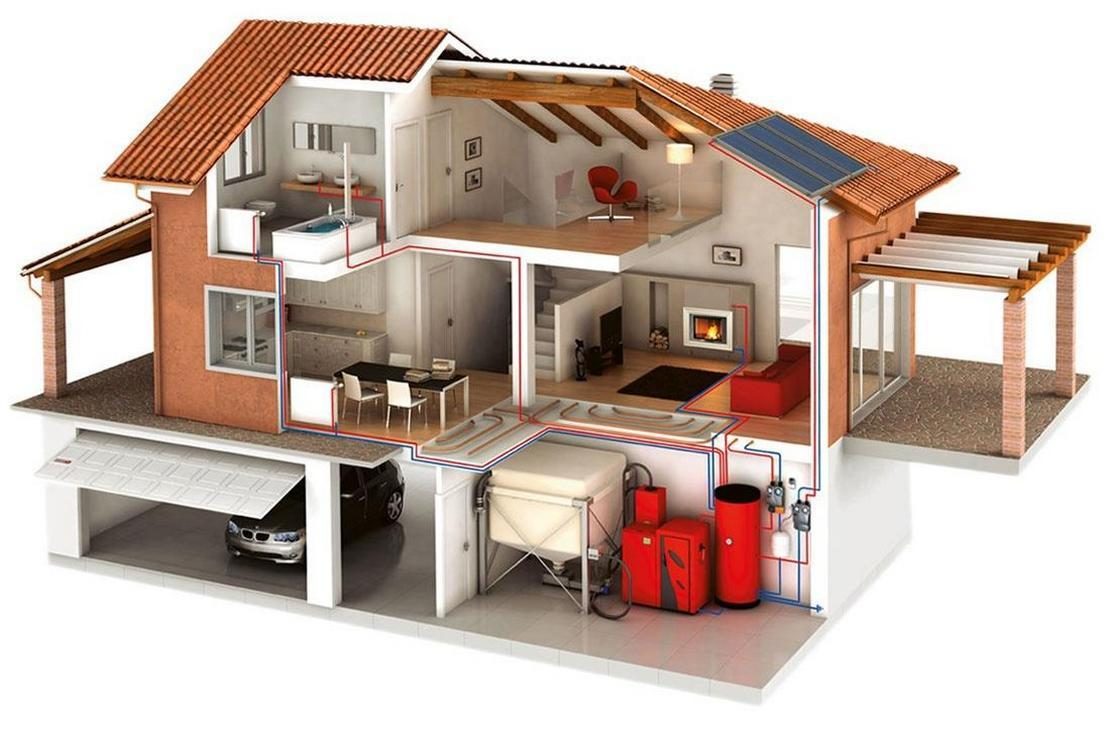

Что из себя представляет отопительная система
Существует два способа обогрева помещения: локальное отопление или системное.
- В первом случае используется только один элемент отопления, ярким примером такого способа является мобильный масляный радиатор (электрический) или печка-буржуйка (на твердом топливе). Используется он в основном для дач и других жилищ временного проживания и для временного межсезонного обогрева одной или нескольких комнат.
- Во втором случае система состоит из ряда взаимосвязанных элементов: теплогенератора (котла, печи, камина), теплоносителя (воды, воздуха, масла, антифриза), радиаторов, труб и циркуляционного насоса. Использование отопления позволяет создать комфортную обстановку во всех частях дома, снизить расходы энергоносителя и сократить издержки при обслуживании.
