Правильность проведения облицовки
Портал из чугуна легко облицевать полнотелым кирпичом, превратив его, таким образом, в кирпичный камин.
Потребуется всего полтысячи штук стандартного материала, кладка которого будет производиться на цементно-песчаный раствор со швами в 1 см.
Кладка — обычная рядовая. Если потребуется облицевать опоры топки, применяется деревянная опалубка. Тогда для образования швов кирпичи будут чередоваться со стержнями 10х10 мм, на которые устанавливается арматурная сетка.
Далее осуществляется заливка опалубки бетоном, в основу которого входит гравий до 1 см или песок. Изделие выдерживается до 15 дней.

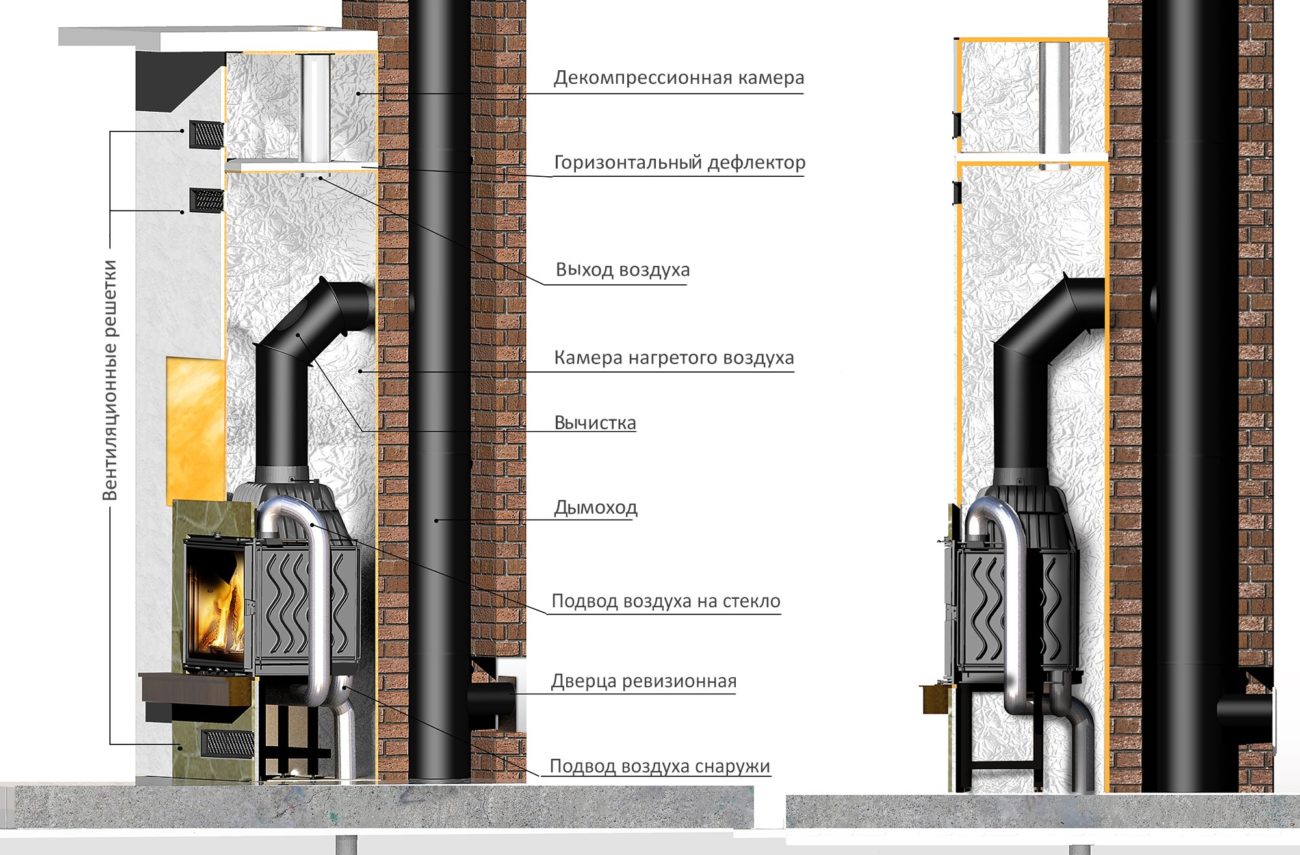

Конвекция воздушных масс представляет собой дровницу под топкой для поступления комнатного воздуха. Он проходит за облицовочную часть, отбирает излучаемое каминной топкой тепло, поднимается вверх в конвекционную полость и через решетку выходит наружу.
Из-за высокой температуры выходящего воздуха между решеткой и потолочным перекрытием должен быть предусмотрен достаточно безопасный зазор.
Для профилактики и ремонта топки в нижней части облицовки должно располагаться теплоизолированное и закрытое негорючими материалами технологическое отверстие.

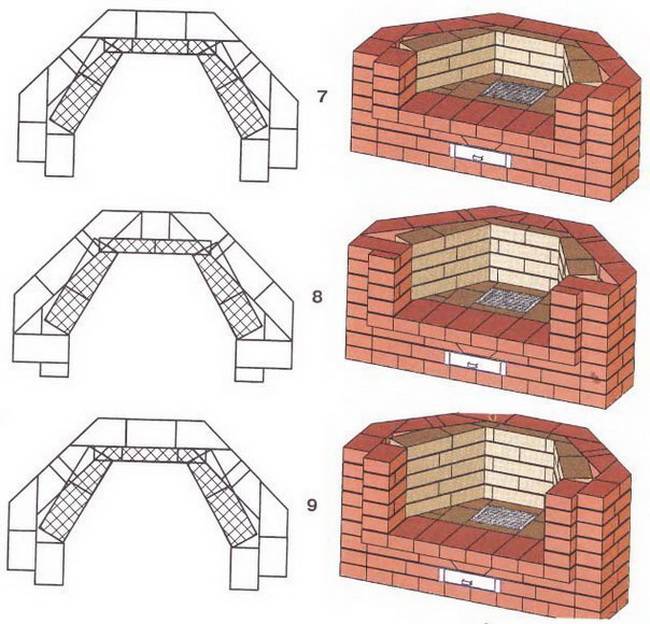

Подробная инструкция и порядовка
Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.
Создание чертежа
Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства
Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич
А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант
А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.
Что такое каркасные дома и из чего их строят
Подготовительные работы
При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.
Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.
Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.
На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.
Выкладывание камина
Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.
Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.
После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.
Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.
Возведение дымохода
От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.
Облицовочные работы
Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:
- Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
- Окраска. Используют меловой или клеевой раствор.
- Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
- Декорация.
На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.
806d9bee2ae82c964ba00b857b11994f.jpe
С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.
Работа конструкции
Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.
Материалы и инструменты
Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.
Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.
Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.
Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.
Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.
Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.
Постройка кирпичного камина выполняется при помощи таких инструментов:
- мастерок;
- строительный уровень;
- лопата;
- рулетка;
- емкость для замеса раствора;
- шлифовальная машинка;
- отвес.
После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.
Расчет размеров
Прежде чем отправляться за материалами и приступать к кладке камина из кирпича, необходимо рассчитать его размеры и определиться с формой. В первую очередь следует произвести расчеты топочного отделения – от него будет зависеть мощность камина, а следовательно и габариты остальных составляющих.
В комнатах со стандартной высотой потолков соотношение площади отверстия топочной камеры к площади помещения составит около 1:50. Если площадь комнаты 15 м², площадь портала будет 0,3 м², если комната 20 м², портал будет 0,4 м² и т.д. При этом следует учитывать, что высота портала должна быть на 1/3 меньше его ширины.
На изображении ниже вы сможете визуально оценить правильные пропорции каминной топки:
Дым из топки поднимается в хайло (дымосборник), проходит через перевал, не позволяющий дыму и саже попадать в помещение. Над дымовым отсеком расположена специальная задвижка для перекрытия доступа холодного воздуха с улицы через дымоход, когда камин не используется.
Хорошо подумайте, где будет стоять будущий угловой камин из кирпича. Размеры конструкции должны гармонично вписываться в интерьер или даже влиять на его формирование. Так, вокруг камина можно поставить кресла и журнальный стол, организовать рядом рабочее место или просто постелить теплый ковер. При выборе места определите, где будет проходить дымоход через перекрытия на улицу. Для этого подойдет наружный угол комнаты или внутренний – это дело вкуса и зависит от планировки.

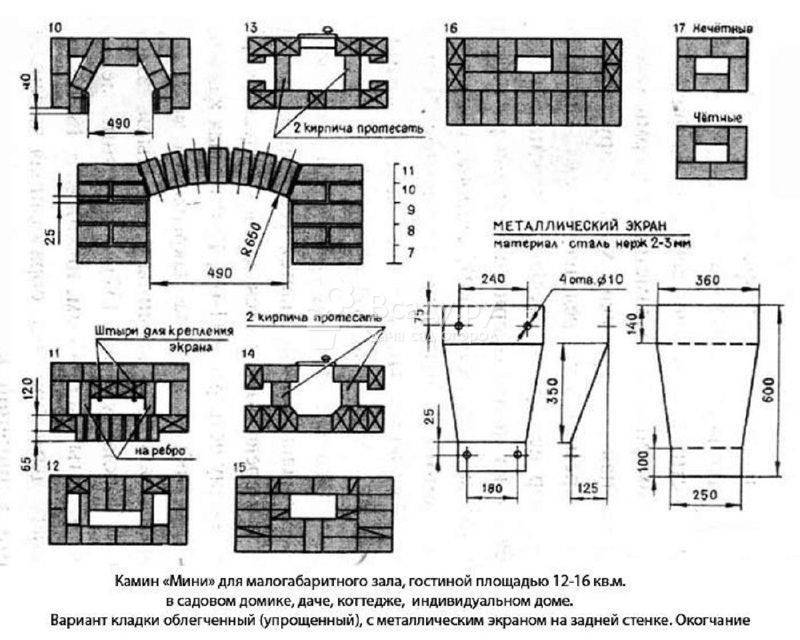

Чертежи камина
Когда с месторасположением и габаритами покончено, осталось определиться с последовательностью работы. К счастью, для этого существует такая полезная вещь как порядовка. Угловой камин из кирпича, как и любой другой, построить «на глаз» невозможно. Эффективный результат возможен только в случае строгого соблюдения инструкции.
Порядовка нужна не только для того, чтобы видеть каждый свой шаг, но и для расчета необходимого количества стройматериалов. Она подробно показывает, сколько кирпичей нужно на каждом этапе работы, поэтому остается лишь сложить все данные и не забыть прибавить к ним 10% про запас (на случай ремонта, брака или боя). В самом конце статьи вы найдете подробную порядовку одного из вариантов угловых каминов.
Материалы для камина
Для кладки каминов можно использовать только глиняный полнотелый обожженный и шамотный кирпич. Помимо этого вам понадобится глиняный кладочный раствор. Его делают из просеянного мелкого песка (лучше карьерного, а не речного) и глины (в идеале синей). Для прочности в раствор добавляют портландцемент не ниже М300. Для строительства прочного фундамента нужен щебень, шамотная или кирпичная крошка. Колосник будет сделан из арматуры, а перемычки портала – из стальных уголков.
Топливник необходимо выкладывать только шамотным кирпичом, а корпус и дымоход – глиняным красным. В том случае, если топливный отсек отделен от корпуса камина «теплым швом», для кладки последнего можно использовать перфорированный кирпич, сэкономив на материалах. Для кладки той части дымохода, которая расположена снаружи (над крышей) можно взять отделочный кирпич, поскольку он обладает высокой атмосферостойкостью.
При замешивании раствора сперва просейте песок через сито с ячейками 1,5 мм, а потом добавляйте его малыми порциями, чтобы добиться идеальной консистенции – раствор должен слегка прилипать к мастерку. Пропорции глины и песка зависят от жирности глины. Ориентировочно их берут в соотношении 2-2,5 части глины и 1,5-2 части песка.
Подготовительный этап работы
- Рулетка.
- Болгарка.
- Лопата.
- Уровень водяной.
- Рубероид.
- Горелка.
- Прут армирующий.
- Сварочный аппарат.
- Раствор бетона М250.
Сам по себе этап достаточно простой и весьма напоминает классический плитный фундамент, но при этом имеет целый ряд характерных особенностей.
В самом начале выбирается место в помещении под камин. Такое место может быть не только у продольной части стены, но и в угловой. При помощи мела замеряется площадь 110*85 см, на которой и будет проходить вся работа. Для экономии средств можно сделать фигурный замер и немного уменьшить ширину в задней части, но лучше этого не делать, чтобы сохранить идеальные показатели прочности.
Почти всегда полы уже залиты, а полностью поднимать их нет никакого желания. Если под стяжкой нет системы теплых полов, то можно воспользоваться болгаркой и при помощи алмазных дисков просто вырезать отмеченный периметр. При резке нужно быть предельно внимательным, т.к. даже алмазные диски создают свой коэффициент рисков, а это чревато нехорошими последствиями.
После этого можно осторожно по центру вырезанной плиты начать пробивать ломом. Лом позволит пустить трещины по нужной площади, после чего собственноручно все убрать. Глубина выкапываемой ямы составляет 30 см, т.к
масса печки достаточно небольшая, не потребуется особо прочное основание. Стенки с дном заравниваются по мере возможностей, но к особому усердию тут прибегать не стоит
Глубина выкапываемой ямы составляет 30 см, т.к. масса печки достаточно небольшая, не потребуется особо прочное основание. Стенки с дном заравниваются по мере возможностей, но к особому усердию тут прибегать не стоит.
На дно высыпается 5 см песчаной подушки, которые обильно поливаются водой для усадки, а спустя 2 дня все закрывается рубероидом и прижигается горелкой. Высота прокладки рубероида ограничивается 3 см до уровня поверхности пола, т.е. до самой стяжки.
Далее изготавливается армирующий каркас. Прутья нужны достаточно большого диаметра – 10 мм, и прокладываются они с шагом 10 см. Перпендикулярно им выкладывается аналогичный слой. Все стыки свариваются при помощи электродуговой сварки.
После этого делается еще одна аналогичная обрешетка, которая связывается с первой при помощи обрезков прутьев 15 см, проходящих между каждым стыком. Все стыки также фиксируются сварочным аппаратом для максимальной надежности.
В самом конце заливается раствор бетона М250, уровень которого не будет доходить до основания пола всего 6-7 см. Зачастую используется раствор М300, но под камин нет никакого смысла его лить, т.к. гидроизоляция прекрасно справится с влагой, а масса не такая уж большая. После заливки раствор нужно оставить на 3 недели для полного затвердевания, а уже после этого можно будет начинать основную практическую деятельность, ради которой все и начиналось.

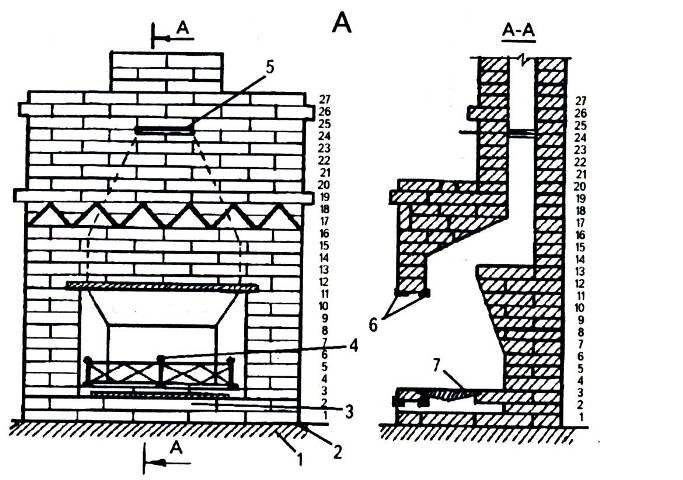

Устройство камина: обзор основных составляющих конструкции
Чтобы точно определиться с вопросом о том, как выложить камин самостоятельно, требуется знать, из каких элементов состоит конструкция, как они связаны между собой и по какому принципу работает вся система.
Топливник
“Домашние” печи и камины могут быть с закрытой или открытой топкой. Последний вариант не требует монтажа в портал металлической вставки, защищающей стенки от открытого пламени. При этом внутренние стены топки должны делаться из красного кирпича, имеющего огнеупорные свойства. В противном случае топка долго не прослужит.

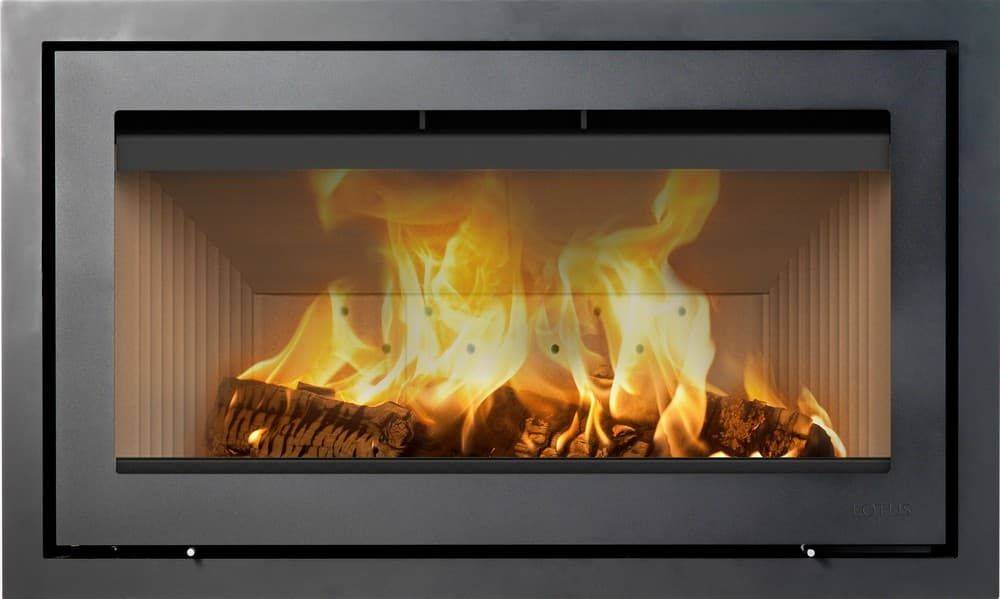

Остекленная топка с дверцей — отличный вариант. И красиво, и безопасно
Если топка чугунная, то она делается закрытой или открытой. Поверхность внутри ниши при этом может изготавливаться из белого не огнестойкого кирпича, ведь от огня будет защищать чугун. Открытые металлические топки безопаснее, поскольку они не допускают вылета искр в комнату. В них дверцы могут открываться как вбок, так и вверх. Заслонки в открытых топках делаются из огнестойкого стекла, через которое просматриваются горящие поленья и огонь.
Дымоход
Угловой и пристенный кирпичный камин должны оборудоваться дымоходом. Стальную трубу от него рекомендуется спрятать за декоративной отделкой из того же кирпича. Помимо привлекательного вида она создаст дополнительную теплоизоляцию и придаст прочность всей установленной системе. Для кладки дымохода потребуется создать чертеж камина с порядовкой либо подыскать подходящий вариант в интернете.
Островные конструкции обычно не имеют кирпичного дымохода, для них приобретаются готовые стальные вытяжки, подвешивающиеся к потолку.

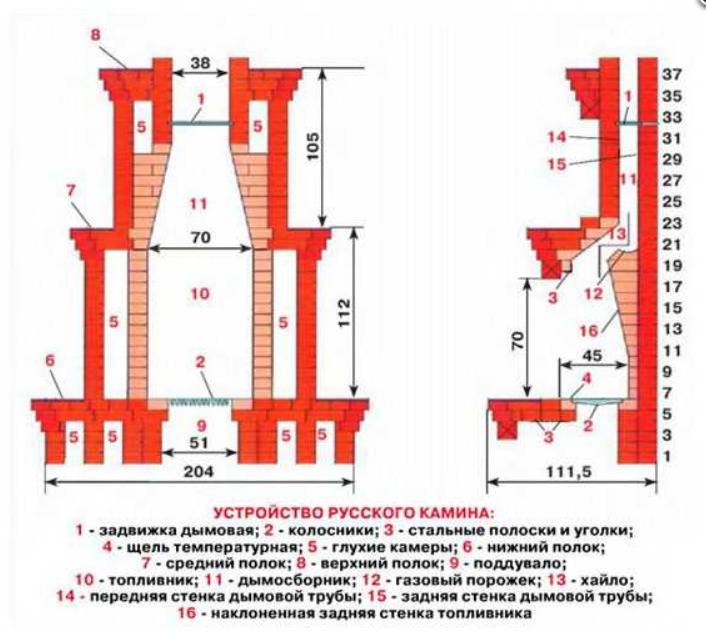

Как устроен камин и где располагается дымоход
Основание
Перед тем как рассматривать проект камина из кирпича, нужно помнить, что его устойчивость зависит не только от варианта укладки, но и от прочности основания. Оно не должно соединяться с фундаментом дома, его следует заливать отдельно, иначе при сезонном пучении грунта может повредиться как печка, так и дымоход.
Готовый бетонный фундамент
Если конструкцию выкладывают возле несущей стены, то между ленточным основанием здания и фундаментом камина нужно сделать компенсационную подушку из песка. Она засыпается между основаниями и поливается водой с целью лучшей утрамбовки.
Высоту фундамента под печку нужно выбрать так, чтобы нижний ряд кладки был расположен в уровень с основным полом. Яму под основание можно вырыть неглубокую, но на пучинистых почвах в обязательном порядке следует сделать гравийно-песчаный слой, толщиной не менее 50 см. Он компенсирует смещение почвы и не допустит подъема грунтовых вод.
Портал
Это важная деталь всей внешней конструкции, ведь она декоративно оформляет топочное отверстие. Порталы декорируют различными материалами, например, камнем или деревом.
Но существует несколько основных технических и функциональных условий, применяемым к порталам, которые нужно обязательно учесть:
- Портал должен быть безопасен. При его устройстве следует предусмотреть защиту от ожогов;
- Конструкцию необходимо сооружать из негорючих стройматериалов, которые предотвращают воспламенение помещения. Таковым является, например, металл.
Портал для камина
Технология кладочных работ при возведении кирпичного камина
Будем считать, что фундамент камина уже построен, залит прочным бетоном и выдержит вес сооружения.
- Поверхность бетона следует гидроизолировать недорогой обмазочной цементно-полимерной смесью (например, CeresitCR 65), промазав её два раза кистью либо шпателем.
- Если камин примыкает к стене из сгораемого материала, необходимо установить противопожарную защиту.
Недорогой и эффективный вариант противопожарной разделки камина и деревянной стены — плита из базальтовой ваты (толщина не менее 5 см), покрытая со стороны камина отражающей фольгой
Приготовление глиняно-песчаного раствора. При самостоятельном изготовлении глину следует замочить заранее. В готовую смесь воду добавляют перед началом работ в соответствии с инструкцией. Кирпич следует замочить — опустить его в корыто с водой на несколько минут. Если этого не сделать, кладочный раствор может слишком быстро высыхать и не набирать необходимой прочности
К тому же влажный кирпич при необходимости можно сместить, что важно, когда камин выкладывает не очень опытный мастер. Выкладывают первый ряд, он должен быть максимально ровным, горизонтальность уровня следует тщательно контролировать
Если немного «промахнулись» с фундаментом, первый ряд можно выложить на цементно-песчаном растворе, так легче исправить огрехи основания. Далее кладка каминаведётся в точном соответствии с порядовыми планами. Рекомендуем каждый последующий ряд сначала выкладывать насухо, только после этого на раствор. Если камин велик, натягивают шнур, при небольших размерах сооружения достаточно контроля уровнем и угольником.
Если в ряду есть больше одного кирпича, который следует расколоть или распилить, рекомендуем при сухой выкладке пронумеровать все элементы, как цельные, так и подогнанные по размеру. Нумерацию стоит продублировать и на порядовом плане
Вертикальные швы кирпичей не должны располагаться один над другим, необходимость перевязки должна быть учтена ещё при составлении чертежей.
Кладку начинают с угловых элементов, строго контролируя соблюдение горизонтального уровня между ними
Излишки раствора удаляют мастерком, швы расшивают, загрязнённые кирпичи протирают мокрой тряпицей.
Форма расшивки определяет профиль шва, вогнутый, выпуклый или прямоугольный
Ещё один способ сделать аккуратный шов — класть кирпичи по направляющим
Присмотритесь к фотографии: с наружной стороны в шов вложен металлический профиль квадратного сечения, спустя несколько минут его вынимают.
Не стоит за одну смену класть более 8-10 рядов по высоте.
Этапы возведения камина
Обратите внимание на то, как собирается арочная перемычка над топкой — по предварительно установленному деревянному шаблону
Выбор лучшего места для камина
Правильно подобранное место для камина
В основном, камины предпочитают ставить у капитальных стен
Очень важно учитывать тот факт, что их нельзя переохлаждать, поэтому старайтесь не выставлять конструкции на сквозняках, в коридоре, около лестниц и в очень маленьких комнатах. А перед проектировкой очага сравните место размещения труб с балками и со стропилами кровли. Еще раз напоминаю вам, что напольное покрытие обязательно должно быть огнеупорным! Поэтому перед тем как построить камин, постарайтесь проконсультироваться со специалистами, которые помогут вам учесть все требования безопасности
Также к камину нельзя близко подставлять мебель – минимальное расстояние от очага до любых предметов интерьера должно составлять от 800 мм
Еще раз напоминаю вам, что напольное покрытие обязательно должно быть огнеупорным! Поэтому перед тем как построить камин, постарайтесь проконсультироваться со специалистами, которые помогут вам учесть все требования безопасности. Также к камину нельзя близко подставлять мебель – минимальное расстояние от очага до любых предметов интерьера должно составлять от 800 мм.
Пример расстановки мебели
В целом, все камины в соответствии с местом их расположения, можно поделить на такие категории:
- Угловые. Дымоход данного камина отводится в одну из расположенных рядом стен. Прежде чем собирать такой камин, необходимо получить все сведенья по поводу состояния фундамента и прилегающих стен.
- Пристенные. Самый популярный тип каминов, поскольку его очень удобно собирать, и он является наиболее универсальным.
- Встроенные. Лучше всего проектировать на этапе постройки дома, так как основная часть камина скрывается внутри стены.
- Отдельные. Данные камины выступают в роли отдельной площади, которая выступает над уровнем пола.
Самые основные варианты размещения каминов в помещениях
При расчете любого из этих каминов, вам нужно учитывать совокупную площадь комнаты. Приблизительно площадь каминного портала должна составлять около 2% площади комнаты. Но стоит учитывать тот факт, что даже большой камин не сможет справиться с открытыми сквозняками, а маленький – с большой комнатой. Поэтому, отвечая на вопрос – «как делать камины своими руками», прежде всего нужно рассказать про используемые материалы и уже после них, про поэтапный метод постройки.
Технология каминной кладки
Любые печи и камины выкладываются с соблюдением определенных требований, отличающихся от технологии возведения обычных стен из кирпича. Правила следующие:

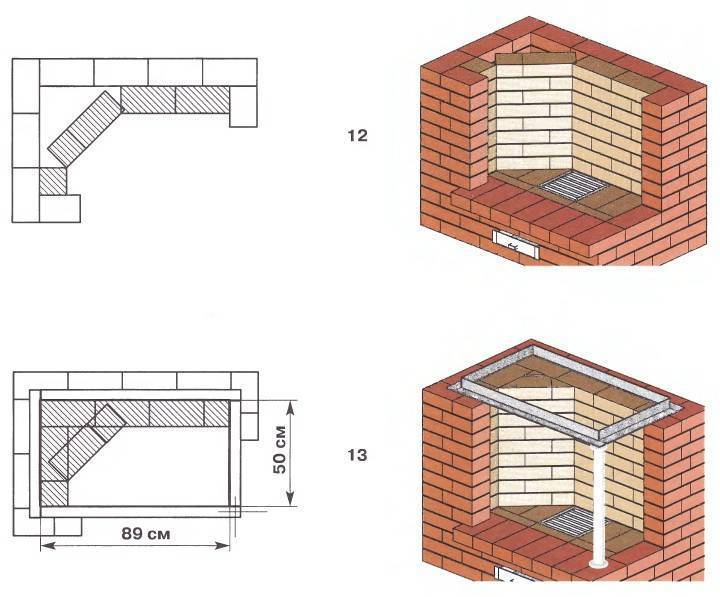

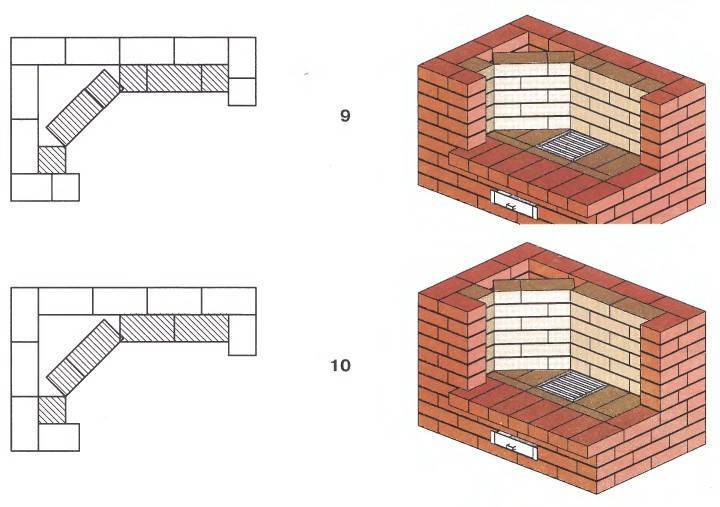

- Каждый ряд углового камина сначала складывайте как конструктор, без применения раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.
- Перед нанесением раствора погружайте керамический кирпич в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Огнеупорный камень замачивать не требуется, достаточно протереть поверхности от пыли.
- Для скрепления керамических кирпичей используйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не связывайте шамотную кладку с обычной.
- После установки кирпич разрешается пристукивать, а двигать в горизонтальной плоскости крайне нежелательно. Выдавливаемый по бокам раствор убирайте кельмой.
- Строго выдерживайте горизонталь при кладке каждого ряда. Для этого применяйте шнур и строительный уровень.
- Не допускайте отклонений от вертикали, постоянно проверяя стенки с помощью отвеса и того же уровня.
Чтобы на внутренних стенках углового камина оседало поменьше сажи, поверхности стоит максимально выровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стенки изнутри влажно тряпкой и таким образом замазывают швы. Основные приемы кладочных работ продемонстрированы в видеосюжете:
Первая растопка выполняется спустя 2—3 дня, когда раствор окончательно высохнет. Из-за сырости в дымоходе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.
Необходимее инструменты для работы
Для выкладки простого камина помимо необходимых материалов еще понадобятся определенные инструменты для облегчения всего процесса.
В частности подразумевается следующее:
- Печной молоток – это ручка со стальной насадкой, с одной ее стороны располагается обух, а с другой – лопатка-кирочка. Лучше запастись двумя инструментами.
- Кельма – это лопатка, которой наносится и выравнивается раствор.
- Уровень – им проверяется горизонтальность кладки кирпичей. При помощи уровня можно оценить вертикальность поверхностей.
- Отвес – нитка с грузиком, задействуется в том случае, кода невозможно использование уровня.
- Большая емкость – для замеса раствора.
- Сито – песок необходимо предварительно отсеивать.
- Стремянка – незаменима при кладке верхних уровней.
- Рулетка – любая строительная работа подразумевает операции по измерению длины и прочих параметров.
Определение схемы кладки каждого ряда в значительной степени облегчает процесс возведения простого камина (фото в статье тому подтверждение), а также сэкономить время. После того как будет выбрана конструкция камина, остается подобрать соответствующую схему кладки, подготовить необходимые материалы и инструменты. А после – приступать к самой работе.
В то же время стоит трезво оценить свои возможности и уровень квалификации по отношению к подобной строительной работе.
