Достоинства и недостатки
При всем удобстве калориферы потребляют большое количество электроэнергии Водяные и паровые калориферы, предназначенные для отопления производственных помещений, крайне выгодны, поскольку не требуют дополнительных вложений. Финансовые средства затрачиваются только на приобретение устройства. Их достоинства:
- быстрое достижение желаемой температуры воздуха;
- простой монтаж;
- безопасность;
- надежность;
- возможность регулировки уровня обогрева.
Из недостатков отмечаются:
- использование в помещениях с плюсовой температурой воздуха;
- невозможность применения для обогрева квартир;
- требуется оборудование для обеспечения воздушной тяги;
- если прекращается подача теплоносителя, система перестает работать.
Последний пункт справедлив и для электрокалориферов, только касается перебоев с подачей электроэнергии.

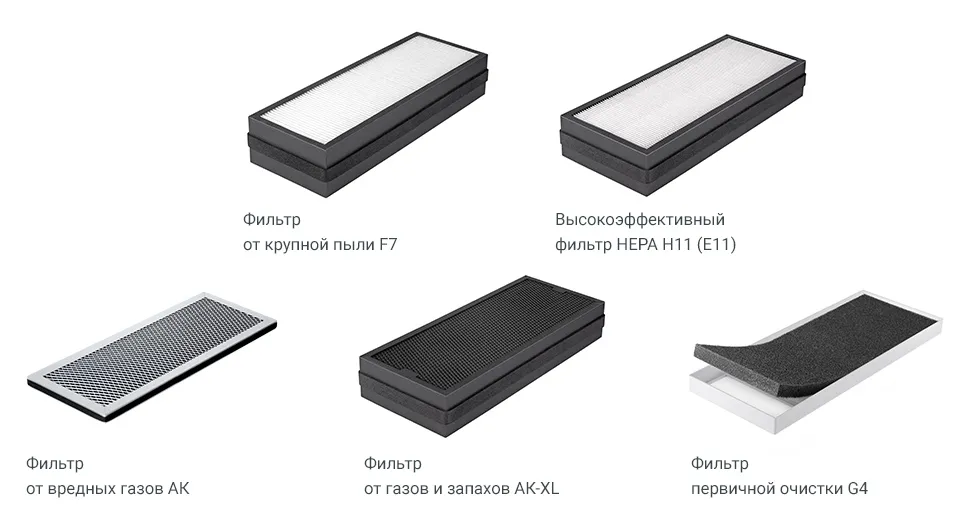

Типы фильтров для вентиляции
Какие фильтры нужны для удержания всего вышеперечисленного? Выделяют три типа бытовых воздушных фильтров:
1. Фильтры класса G: G1, G2, G3 и G4. Они предназначены для крупных загрязнений. Большая часть средней и мелкодисперсной пыли пройдет мимо них. Поэтому приточный вентилятор с фильтром (единичным) такого класса подходит только для экологически чистых районов.
Чем больше цифра класса, тем выше эффективность удержания. Например, фильтр G1 задерживает в среднем 60% крупных частиц, а фильтр G4 – уже до 95%. Это справедливо для фильтров любого класса.
2. Фильтры класса F: F5, F6, F7, F8 и F9. Такие фильтры «ловят» более мелкие частицы: пыль (кроме мелкодисперсной), цветочную пыльцу, микроволокна, сажу и др.
3. Фильтры класса Н (E), они же фильтры HEPA (EPA): H10 (Е10), H11 (Е11), H12 (Е12), H13 и H14. Специализация таких фильтров – мельчайшие частицы. НЕРА фильтры справляются даже с РМ2.5, против которых бессильны фильтры классов ниже.
Существуют и более эффективные фильтры: фильтры класса U, которые используются для очистки воздуха в зонах, где нужна стерильная обстановка, например, на фармацевтическом производстве. Однако для бытовой приточной или вытяжной вентиляции с фильтрацией такая очистка избыточна.
Отдельно стоит выделить угольные фильтры и адсорбционно-каталитические фильтры (АК), содержащие специальную смесь сорбентов и катализаторов. Активные вещества в таких фильтрах «цепляют» молекулы газов и удерживают их в своих порах. Подобные фильтры – хорошая защита от запахов и вредных выбросов.
| СПЕЦИАЛИЗАЦИЯ ФИЛЬТРОВ: | |
| Крупные загрязнения | Фильтры G |
| Средняя и мелкая пыль | Фильтры F |
| Мельчайшие загрязнения, PM2.5 | Фильтры НЕРА |
| Пыльца и споры плесени | Фильтры F |
| Запахи и вредные газы | Фильтры АК |
Правила эксплуатации калорифера
Для правильной и бесперебойной работы нагревателей для систем приточной вентиляции важно соблюдать следующие правила эксплуатации:
- Нужно поддерживать определенный состав воздуха в здании. Требования к воздушным массам в помещениях разного назначения перечислены в ГОСТ № 2.1.005-88.
- При монтаже надо соблюдать рекомендации производителя, придерживаться технологии установки.
- Нельзя подавать в прибор теплоноситель с температурой выше 190 градусов. У некоторых моделей этот порог меньше, о чем сказано в технической документации.
- Давление жидкой среды в теплообменнике должно быть в пределах 1,2 МПа.
- Если нужно нагреть воздух в холодном помещении, то его подогревают плавно. Повышение температуры в течение часа должно составить 30 градусов.
- Чтобы жидкость не замерзла в теплообменнике и не разорвала трубки, нельзя допускать охлаждения окружающих воздушных масс вокруг прибора ниже нуля градусов.
- В помещении с высоким уровнем влажности устанавливают агрегаты со степенью защиты от IP66 и выше.
Производители водяных нагревателей не рекомендуют выполнять их ремонт самостоятельно. Лучше доверить эту работу сотрудникам сервисного центра
Не менее важно перед покупкой правильно рассчитать мощность прибора, чтобы он обеспечивал должную производительность и не работал вхолостую
Онлайн-подбор водяного калорифера
Онлайн-подбор водяного калорифера по объему нагреваемого воздуха и тепловой мощности. Ниже выложена таблица с номенклатурой водяных биметаллических оребренных калориферов производства ЗАО Т.С.Т., по которой подбирается подходящий для ваших данных водовоздушный воздухонагреватель. Изначально ориентируясь на показатели производительности по воздуху в час, можно выбрать водяной калорифер приточной установки для наиболее распространенных тепловых режимов. Кликнув мышкой по названию воздухоподогревателя, Вы перейдете на страницу с подробными теплотехническими параметрами и рабочими расчетами на разные температурные режимы данного водяного калорифера.
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-1-02 ХЛ3 | 1500 — 2500 | -15 / +20 | 20 — 34 |
| КСк 3-1-02 ХЛ3 | -20 / +20 | 24 — 39 | |
| КСк 4-1-02 ХЛ3 | -20 / +25 | 27 — 44 | |
| КФБ-2 А3 УХЛ3 м | -25 / +20 | 27 — 45 | |
| КФБ-2 А4 УХЛ3 м | -30 / +20 | 31 — 51 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-2-02 ХЛ3 | 2000 — 3500 | -15 / +20 | 27 — 47 |
| КСк 3-2-02 ХЛ3 | -20 / +20 | 31 — 55 | |
| КСк 4-2-02 ХЛ3 | -20 / +25 | 35 — 62 | |
| КСк 2-6-02 ХЛ3 | -18 / +20 | 30 — 52 | |
| КСк 3-6-02 ХЛ3 | -22 / +25 | 37 — 65 | |
| КСк 4-6-02 ХЛ3 | -25 / +28 | 42 — 74 | |
| КФБ-3 А3 УХЛ3 м | -25 / +18 | 34 — 60 | |
| КФБ-3 А4 УХЛ3 м | -27 / +28 | 44 — 78 | |
| ТВВ 306 ХЛ3 | -28 / +18 | 37 — 65 | |
| ТВВ 406 ХЛ3 | -35 / +20 | 46 — 80 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-3-02 ХЛ3 | 2500 — 4000 | -15 / +20 | 34 — 54 |
| КСк 3-3-02 ХЛ3 | -20 / +20 | 39 — 63 | |
| КСк 4-3-02 ХЛ3 | -20 / +25 | 44 — 71 | |
| КСк 2-7-02 ХЛ3 | -18 / +20 | 37 — 59 | |
| КСк 3-7-02 ХЛ3 | -22 / +25 | 47 — 75 | |
| КСк 4-7-02 ХЛ3 | -25 / +28 | 53 — 85 | |
| КФБ-4 А3 УХЛ3 м | -25 / +18 | 43 — 69 | |
| КФБ-4 А4 УХЛ3 м | -27 / +28 | 56 — 89 | |
| ТВВ 307 ХЛ3 | -28 / +18 | 47 — 75 | |
| ТВВ 407 ХЛ3 | -35 / +20 | 57 — 92 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-4-02 ХЛ3 | 3500 — 5000 | -15 / +20 | 47 — 67 |
| КСк 3-4-02 ХЛ3 | -20 / +20 | 55 — 79 | |
| КСк 4-4-02 ХЛ3 | -20 / +25 | 62 — 88 | |
| КСк 2-8-02 ХЛ3 | -18 / +20 | 52 — 74 | |
| КСк 3-8-02 ХЛ3 | -22 / +25 | 65 — 93 | |
| КСк 4-8-02 ХЛ3 | -25 / +28 | 74 — 106 | |
| КФБ-5 А3 УХЛ3 м | -25 / +18 | 60 — 86 | |
| КФБ-5 А4 УХЛ3 м | -27 / +28 | 78 — 111 | |
| ТВВ 308 ХЛ3 | -28 / +18 | 65 — 93 | |
| ТВВ 408 ХЛ3 | -35 / +20 | 80 — 115 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-5-02 ХЛ3 | 4000 — 5500 | -15 / +20 | 54 — 74 |
| КСк 3-5-02 ХЛ3 | -20 / +20 | 63 — 87 | |
| КСк 4-5-02 ХЛ3 | -20 / +25 | 71 — 97 | |
| КСк 2-9-02 ХЛ3 | -18 / +20 | 59 — 81 | |
| КСк 3-9-02 ХЛ3 | -22 / +25 | 74 — 102 | |
| КСк 4-9-02 ХЛ3 | -25 / +28 | 85 — 117 | |
| КФБ-6 А3 УХЛ3 м | -25 / +18 | 69 — 95 | |
| КФБ-6 А4 УХЛ3 м | -27 / +28 | 89 — 122 | |
| ТВВ 309 ХЛ3 | -28 / +18 | 75 — 103 | |
| ТВВ 409 ХЛ3 | -35 / +20 | 92 — 126 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-10-02 ХЛ3 | 5000 — 7000 | -15 / +20 | 67 — 94 |
| КСк 3-10-02 ХЛ3 | -20 / +23 | 85 — 118 | |
| КСк 4-10-02 ХЛ3 | -23 / +28 | 101 — 142 | |
| КФБ-7 А3 УХЛ3 м | -25 / +22 | 94 — 132 | |
| КФБ-7 А4 УХЛ3 м | -27 / +30 | 115 — 161 | |
| ТВВ 310 ХЛ3 | -28 / +18 | 93 — 131 | |
| ТВВ 410 ХЛ3 | -35 / +22 | 119 — 167 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КФБ-8 А3 УХЛ3 м | 7000 — 9000 | -28 / +18 | 131 — 168 |
| КФБ-8 А4 УХЛ3 м | -35 / +22 | 167 — 214 | |
| КФБ-9 А3 УХЛ3 м | 9000 — 11000 | -28 / +18 | 168 — 205 |
| КФБ-9 А4 УХЛ3 м | -35 / +22 | 214 — 262 | |
| КФБ-10 А3 УХЛ3 м | 10000 — 12000 | -28 / +18 | 187 — 224 |
| КФБ-10 А4 УХЛ3 м | -35 / +22 | 238 — 286 | |
| КФБ-11 А3 УХЛ3 м | 12000 — 14000 | -28 / +18 | 224 — 261 |
| КФБ-11 А4 УХЛ3 м | -35 / +22 | 286 — 334 | |
| КФБ-12 А3 УХЛ3 м | 13000 — 15000 | -28 / +18 | 243 — 280 |
| КФБ-12 А4 УХЛ3 м | -35 / +22 | 310 — 357 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КСк 2-11-02 ХЛ3 | 15000 — 18000 | -15 / +20 | 202 — 242 |
| КСк 3-11-02 ХЛ3 | -20 / +23 | 254 — 304 | |
| КСк 4-11-02 ХЛ3 | -23 / +28 | 304 — 365 | |
| КФБ-13 А3 УХЛ3 м | -25 / +20 | 271 — 325 | |
| КФБ-13 А4 УХЛ3 м | -27 / +28 | 333 — 400 | |
| ТВВ 311 ХЛ3 | -28 / +18 | 280 — 336 | |
| ТВВ 411 ХЛ3 | -35 / +22 | 357 — 429 |
| Наименование калорифера | Диапазон производительности по воздуху, м³/ч | Температура входящего / выходящего воздуха, °с | Диапазон тепловой мощности, кВт |
|---|---|---|---|
| КФБ-14 А3 УХЛ3 м | 18000 — 20000 | -28 / +18 | 336 — 374 |
| КФБ-14 А4 УХЛ3 м | -35 / +22 | 428 — 476 | |
| КСк 2-12-02 ХЛ3 | 20000 — 25000 | -15 / +20 | 270 — 337 |
| КСк 3-12-02 ХЛ3 | -20 / +23 | 338 — 422 | |
| КСк 4-12-02 ХЛ3 | -25 / +28 | 425 — 531 | |
| ТВВ 312 ХЛ3 | -30 / +18 | 392 — 491 | |
| ТВВ 412 ХЛ3 | -35 / +25 | 501 — 626 |
Подбор калорифера в зависимости от поставленных задач
Если воздухонагреватель планируется использовать в промышленных масштабах, то хорошим выбором будет его паровая разновидность. При наличии парогенерирующих систем, этот тип калорифера будет потреблять минимальное количество ресурсов и эффективно справляться с большой площадью.
В том случае, если здание небольшое и не имеет генераторов пара, то неплохим вариантом будут электрические разновидности. Для их установки достаточно иметь лишь подключение к электросети, а их производительности вполне будет достаточно для офисных или частных помещений со слабой системой вентиляции.
Водяные калориферы будут универсальным способом нагревания воздуха в тех зданиях, которые имеют один или несколько источников тёплой воды. Это может быть любой тип здания, где есть подача горячей воды или любая система отопления. Единственное правило использования этого типа – четкое соблюдение правил безопасности, которое поможет вам избежать производственных травм и серьезных ожогов.
Расчет мощности калорифера
Расчет калорифера производится в несколько этапов. Последовательно определяются:
- Тепловая мощность.
- Определение размера фронтального сечения, подбор готового прибора.
- Расчет расхода носителя.
Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:
Qт = L • Pв • Cв • (tвн — tнар)
где Qт — тепловая мощность калорифера.
L — расход воздуха (величина приточного потока).
Pв — плотность воздуха, табличное значение, находится в СНиП.
Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.
(tвн — tнар) — разница внутренней и наружной температур.
Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.
Определяем фронтальное сечение:
F = (L • P)/ V,
где F — фронтальное сечение.
L — расход воздуха.
P — плотность воздуха.
V — массовая скорость потока, принимается около 3-5 кг/м2•с.
Затем находим расход теплоносителя:
G = (3,6 • Qт)/Cв • (tвх — tвых),
где G — расход теплоносителя.
3,6 — поправочный коэффициент для получения нужных единиц измерения.
Qт — тепловая мощность прибора.
Cв — удельная теплоемкость среды.
(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.
Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.
Пример расчета
Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:
Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт
Фронтальное сечение:
F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.
Определяем расход теплоносителя:
G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.
По полученным данным по таблице калориферов подбираем наиболее подходящую модель.
Вычисление поверхности нагрева
Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:
Fk = Q / k • (tср.т — tср.в)
где Q — тепловая мощность.
k — коэффициент.
tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).
tср.в — средняя температура воздуха (наружная и внутренняя).
Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.
Особенности расчета паровых калориферов
Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:
G = Q / r
где r — удельная теплота, возникающая при конденсации пара.
Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.
Водяные калориферы с вентилятором: характеристики и производители
Калорифер водяной с вентилятором – это один из наиболее экономных и эффективных приборов, служащих для обогрева воздуха в ангарах, складах, спортзалах, в торговых, выставочных и концертных залах, автосервисах, мастерских. Также с его помощью отапливают теплицы, фермы и другие просторные объекты с большой площадью.
Такие агрегаты бывают также в разных исполнениях в зависимости от предполагаемого размещения. То есть могут быть настенные или потолочные калориферы, которые можно легко установить в любом помещении.
Основные плюсы водяных калориферов отопления заключаются в их энергоэффективности и производительности, что проявляется в возможности как повышать, так и охлаждать температуру в помещении. При этом тепловентиляторы в основном малозатратны, так как потребляют мало электроэнергии и позволяют сэкономить на отоплении.

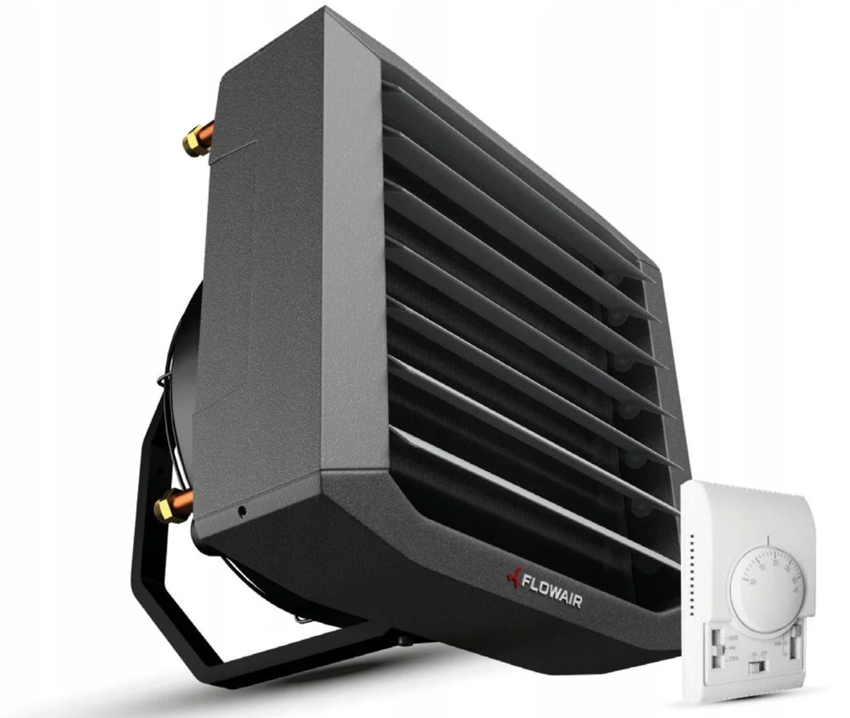

Электрический тепловентилятор с панелью управления Flowair
На производстве таких калориферов специализируются как зарубежные, так и отечественные марки, среди которых Тепломаш, Греерс, Flowair и Volcano. Водяной калорифер отопления с вентилятором — отличное решение в большинстве случаев для обогрева больших объектов.

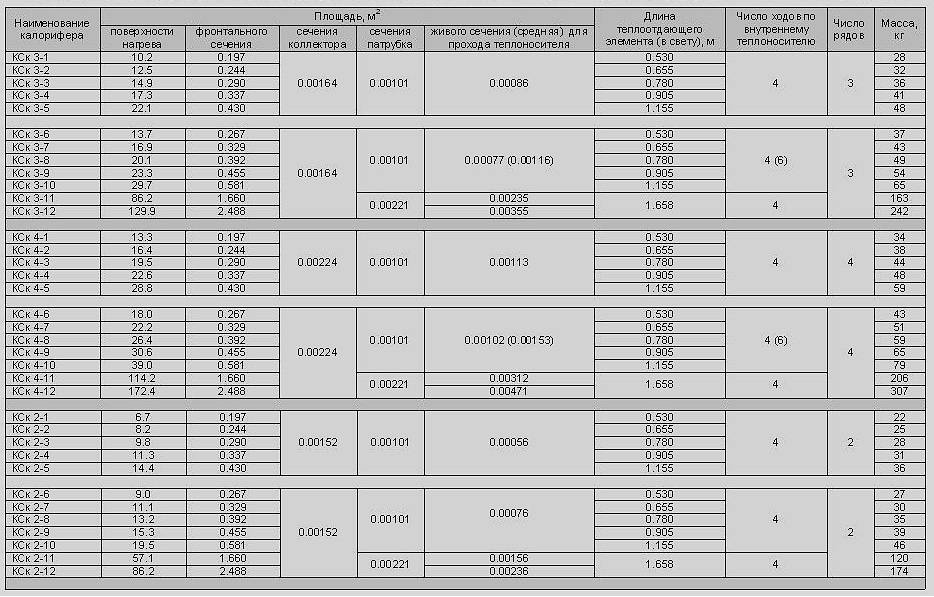

Популярными на отечественном рынке считаются калориферы КСК. Приборы этой марки отличаются компактностью и экономичностью. Агрегаты широко используют в промышленности, так как отлично справляются с задачей быстрого нагрева воздуха в помещениях с большой площадью, при этом используя минимум электроэнергии. Приборы также используют как теплоутилизатор. Они являются составляющей в разных агрегатах, системах отопления, кондиционирования и вентиляции. Теплоносителем в калорифере КСК является горячая вода с температурным показателем свыше 190°С.
Калориферы отопления с вентилятором: особенности конструкции и работы
Калориферы отопления с вентилятором представлены шестью типоразмерами. Это очень популярные средства отопления, поэтому имеют широкий модельный ряд у многих производителей. Бывают двухрядные и трехрядные модели. Мощность калорифера от 10 до 60 кВт позволяет подобрать оборудование для помещений с разной площадью.
Мощность калориферов варьируется в пределах 10-60 кВт
Такие калориферы еще называют тепловентиляторами или дуйчиками, они отличаются компактностью и легкостью. На потолок или стену их крепят с использованием специальных кронштейнов.
В целях износостойкости корпус агрегата изготавливают из полипропилена или из оцинкованной стали, а сверху покрывают эмалью. Полипропилен отличается высокой степенью сопротивляемости к механическим повреждениям и устойчивостью к различным газам и парам. Поэтому корпус выдерживает высокие температуры, устойчив к коррозии повреждениям разного характера.
Для производства теплообменника используют медные трубки, а для оребрения – алюминиевые пластины. Их монтируют на задней панели устройства, что позволяет значительно упростить установку прибора и улучшить его дизайн.
Прибор оснащают бесшумным осевым вентилятором с лопатками из спецпрофиля и подшипников наивысшего класса, не требующие смазывания. Такое устройство дает высокую производительность при низком потреблении электроэнергии. Кроме того, расход воздуха регулируется в рабочем диапазоне. В качестве теплоносителя служит вода из системы централизованного отопления.
Агрегаты производятся в потолочном и настенном исполнении. За счет лёгкости монтажной консоли возможен оборот агрегата на 180 градусов вовремя эксплуатации.

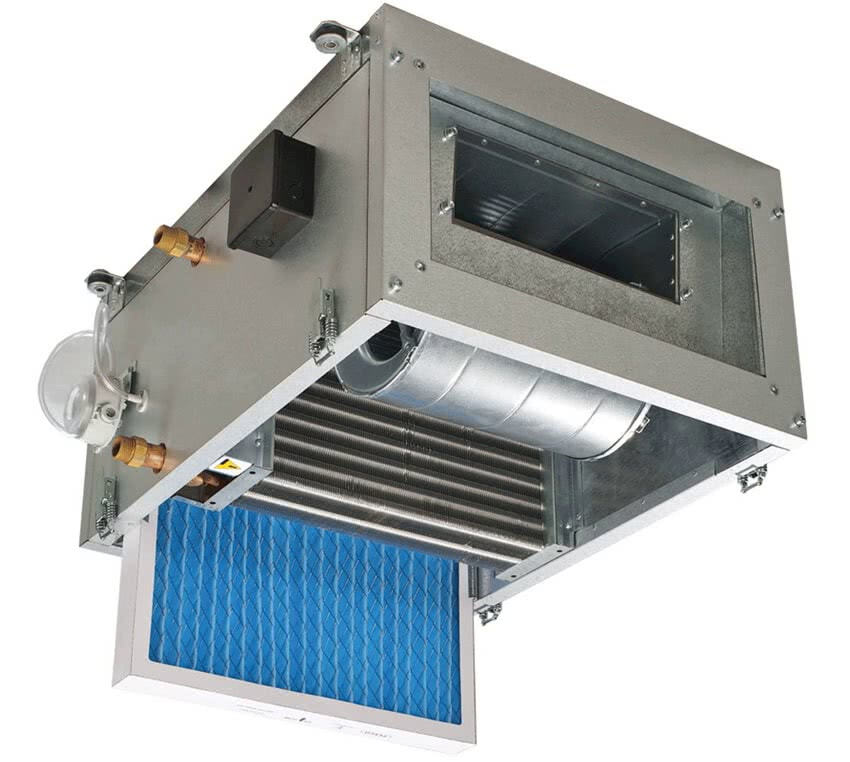

Потолочный тепловентилятор отопления
Подбор калорифера в зависимости от производительности
Произвести расчёт производительности калорифера достаточно просто. Главная характеристика, необходимая для подбора воздухонагревателя – это показатель кратности воздухообмена. Рассчитать её просто, достаточно лишь умножить высоту потолка помещения на её площадь. Чтобы подсчитать двукратный воздухообмен, необходимо умножить полученную ранее сумму на два. В зависимости от того, для чего предназначено прогреваемое помещение, следует подбирать кратность воздухообмена. Например, для жилой квартиры достаточно обеспечить двукратный воздухообмен, для производственных помещений и офисов – трех-четырехкратный.
Первое тестирование системы
Как только дали отопление, сразу начал тестировать систему
- расход воздуха пока на минимуме — около 100-120 м3/час
- перепад давления в сети отопления на грани чувствительности манометра — 0,1-0,2 Bar.
- без насоса циркуляция через калорифер очень низкая — 90 л/час
- при включенном насосе циркуляция поднялась до — 180-200 л/час
- температура подающей воды — 35-37 °C
- температура обратной воды — 30-31 °C
- температура на улице — около 0 °C
- температура в канале — 23 °C
Тестирование в экстремальных режимах:
- старт системы с перекрытыми кранами, без подачи теплоносителя
- циркуляции в калорифере нет, он наполнен горячей водой — температура обратки +35 °С
- Контроллер открывает наружную заслонку и включает вентилятор (скорость — 30% — 100-120 м3/час)
- температура обратки не меняется, так как нет потока, температура в канале начинает падать
- через пару минут температура в канале упала до +15 °С (термостат защиты от замораживания настроен на +10)
- включился электрический подогреватель и через несколько минут вытянул температуру до уставки
- попробовал такой же эксперимент при высокой скорости вентилятора — 60%. Электрический подогреватель не успел включиться — сработал капиллярный термостат защиты — система обиделась и выключилась
- работа системы без циркуляционного насоса
- температура обратки +35 °С, система нормально стартует
- через пару минут температура обратки падает до +25 °С, температура в канале не поднимается выше +18 °С
- включился электрический подогреватель и через несколько минут вытянул температуру до уставки
- нет электричества и рециркуляции, аварийная остановка системы
- температура на улице -3 °С
- температура обратки +37 °С
- перекрыл краном подачу воды и выключил контроллер (перевел в дежурный режим)
- заслонка закрывалась примерно 40 сек. Аварии по капиллярному термостату не было (он установлен на +15 °С).
- включил Контроллер и включил подачу воды.
- контроллер показал температура обратки +27 °С.
Впечатления после первой ночи эксплуатации:
- ночью система работала с включенным циркуляционным насос (расход воды около 200 л/час) и расходом воздуха около 120 м3/час.
- электрический калорифер не включался (проверяю расход по отдельному счетчику)
- трехходовой клапан открыт не полностью — есть небольшой запас по мощности
- в квартире установлено 5 батарей — на них термоголовки, выставленные в среднее положение. Все батареи были умеренно теплыми
- расход тепла по счетчику отопления за 10 часов — 12 кВт*час включая батареи
Водяные настенные тепловентиляторы – топ 3
Ballu BHP-W3-20-S НС-1136094
Популярная и компактная модель тепловентилятора.
Мне нравится17Не нравится6
Бюджетный водяной обогреватель для отопления магазинов, подсобок, автомоек, гаражей, складов. Можно уставить даже в офисе или на рабочем месте, за счет современного лаконичного дизайна подойдет к любому интерьеру. Пиковая производительность в час 3200 куб.м., а дельта температуры составляет 23 °С. С монтажом модели не будет сложностей, так как ее габариты 64×58,5×30 и вес 8 кг. Полипропилен поглощает лишний шум, поэтому тепловентилятор не отвлекает.
Максимальная тепловая мощность у компактной модели около 24550 Вт, при этом режим работы настраивается вручную. В теплое время года пригодится вентиляция воздуха без нагрева. Примерная стоимость 25000 рублей.
Плюсы и минусы
современные качественные материалы корпуса;
компактный и легкий;
тихий.
не обнаружено.
Volcano мод. NEW VR Mini AC 3-20 кВт 1-4-0101-0445
Корпус конструкции на основе АБС-пластика, легко поддающему переработке.
Мне нравится17Не нравится6
Серия VR mini AC понравилась покупателям удачным сочетанием компактности и производительности. Максимальная тепловая мощность нагревателя – 20000 Вт, но ее можно уменьшить вручную, если стало слишком жарко. Двурядный теплообменник быстро обогреет до 200 кв.м. Пластиковый корпус заметно облегчает вес до 13 кг и поглощает излишние шумы двигателя. Максимальный расход воздуха примерно 2100 куб.м/час.
Плюсы и минусы
низкие затраты топлива;
обогревает быстро;
качественная сборка системы.
нет защиты от перегрева.
Тепломаш КЭВ-25T3W2
Водяной тепловентилятор для отопления офисов, комнат администрации, спортзалов и других помещений.
Мне нравится17Не нравится6
Доступен настенный и потолочный вариант установки, а также под углом 30 градусов. Мощность до 12000 Вт, что удобно для регулярного использования в небольших комнатах. Устройство отличается маленькими габаритами – 48x32x41 см – поэтому найти место для установки не сложно. Силу продува и, соответственно, расхода воздуха регулируется вручную: 600/900/1200 куб.м.
На пике работы тепловентилятора уровень шума не превышает 46 дБ, что практически не ощутимо. 2 ряда нагревателя и система решетки на корпусе равномерно подает горячий воздух. Класс защиты система IP44. Приблизительная цена прибора – 22000 рублей.
Плюсы и минусы
пульт в комплекте;
подойдет для маленьких помещений;
легкий монтаж.
не обнаружено.
Разводка теплоносителя
Как выглядит разводка теплоносителя для батарей в моей квартире:
- от общего стояка идет гребенка на 4 квартиры
- между подачей и обраткой стоит регулятор перепада давления. Он настроен примерно на 200-300 кПа
- ввод в квартиру выполнен металопластиком 20 мм
- внутри квартиры изначально была выполнена разводка последовательно от одной батареи до другой
- переделал последовательное подключение на гребенку с индивидуальной разводкой до каждой батареи
Первым делом решил сделать оценку, сколько я могу снять со своей трубы отопления:
- рабочее давление в системе — 8-9 Bar, опрессовочное около 12-16 Bar
- при уличной температуре 0 °C, входная вода — 40 °C, выходная — 25 °C
- расход на отопление по счетчику примерно 20 кВт*час в сутки
- на батареях стоят регуляторы — поэтому они еле теплые — этого хватает чтобы поддерживать комфортную температуру в квартире +23 °C
- если полностью открыть все регуляторы, то расход будет порядка 50 кВт*час в стуки на квартиру
- при уличной температуре -25 °C, входная вода — 70 °C, выходная — 45 °C
- по моим оценкам у меня есть запас 2-4 кВт*час, которые я могу дополнительно снять не нарушая работу батарей
Мощность, которая доступна для водяного калорифера сильно зависит от домовой автоматики (а у нас она погодозависимая).
Поэтому я решил подстраховаться и поставить перед водяным дополнительно электрический калорифер, который уже эксплуатировался в приточке.
Выбор приточной установки
Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел ).
Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.
Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².
Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.
Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.
После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:
- Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
- «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
- Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
- Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.
Особенности выбора калориферов и их классификация
Калорифер устанавливается в вентиляционных системах под видом отдельных элементов, или в комплексе с моноблочной конструкцией. На его выбор влияют такие факторы, как:
- Размер помещения;
- Мощность вентиляции;
- Климатические условия.
Исходя из этих данных, уже можно подбирать калорифер вентиляционный под конкретные требования. Калориферы можно разделить на 2 типа:

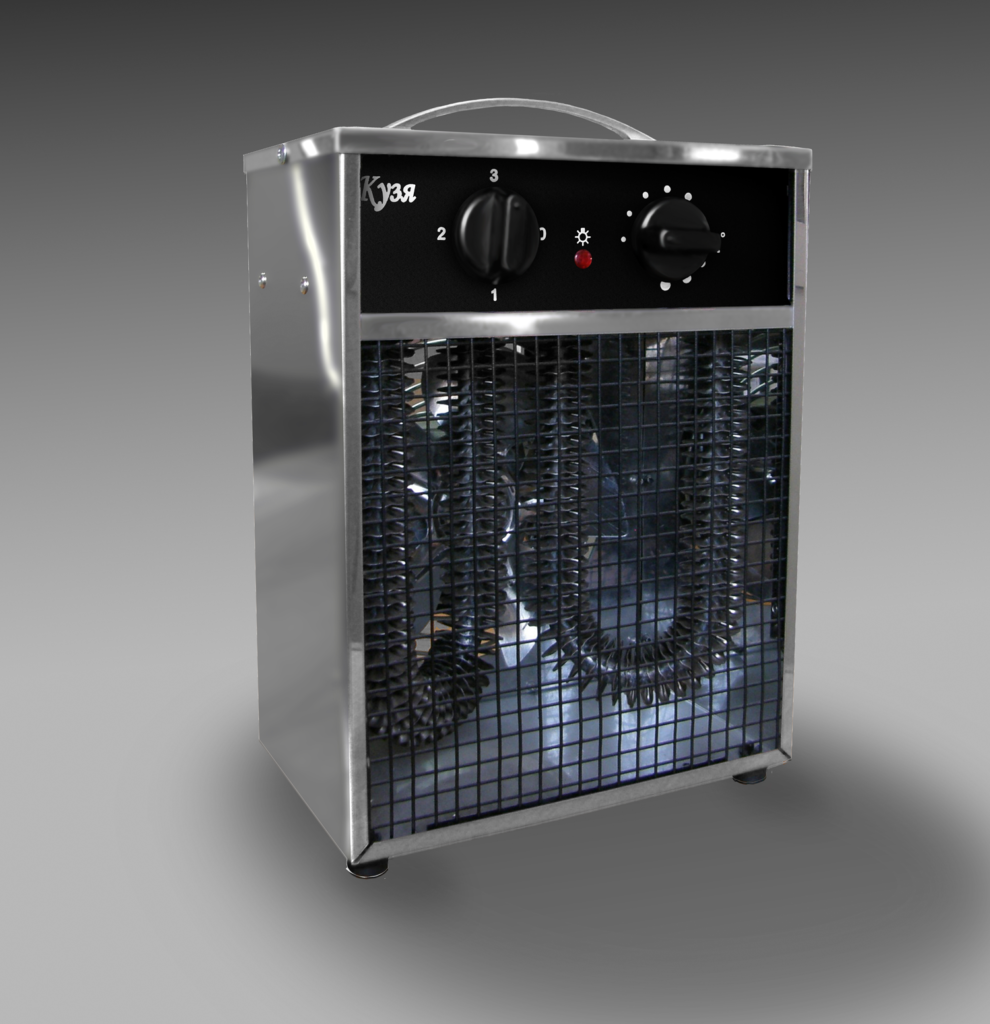

Электрический калорифер для приточной вентиляции
Электрические калориферы – это наиболее простой вариант. Для него не требуется сложная подводка коммуникации, так как для работы требуется лишь источник питания. Для обеспечения более эффективного обмена тепла встроены ТЭНы, что способствуют преобразованию электроэнергии в тепло. Принцип работы таков, что поступающий с улицы воздух проходит через ТЭН, в котором нагревается и только после этого проходит в помещение. Вариант эффективен на площадях не более 150 м2, так как использование его на более больших пространствах нецелесообразно. Существенным недостатком выступает высокий расход электроэнергии;

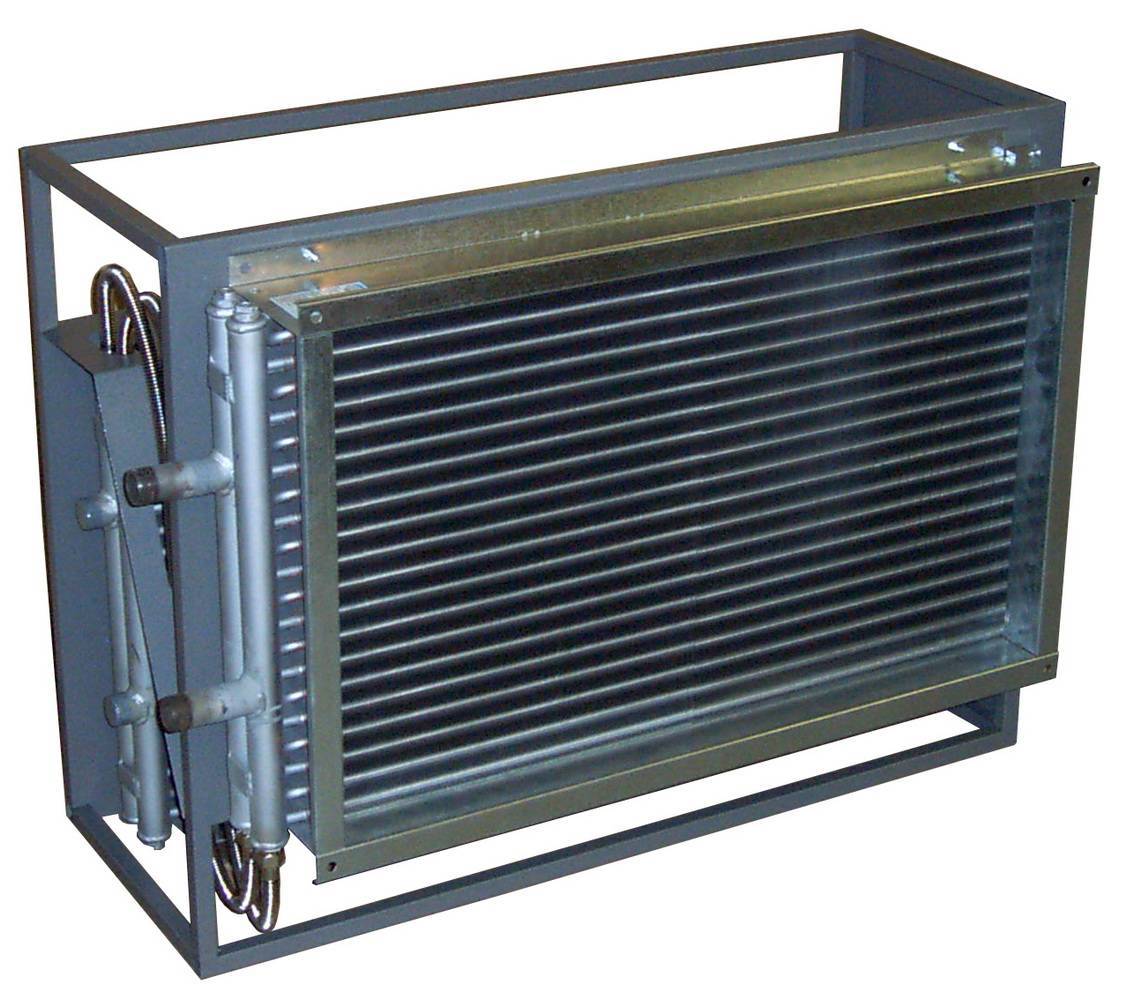

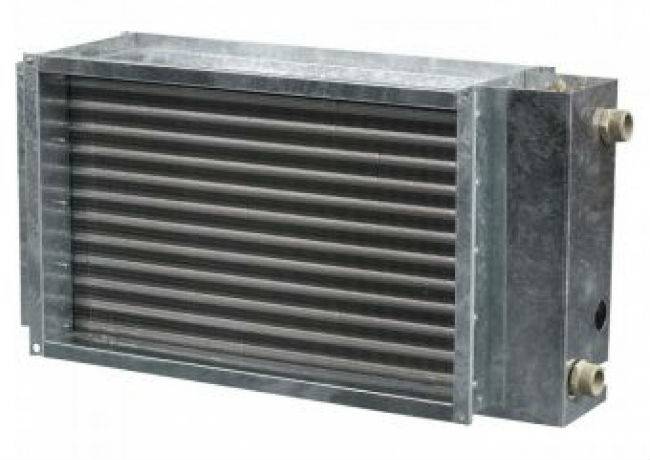

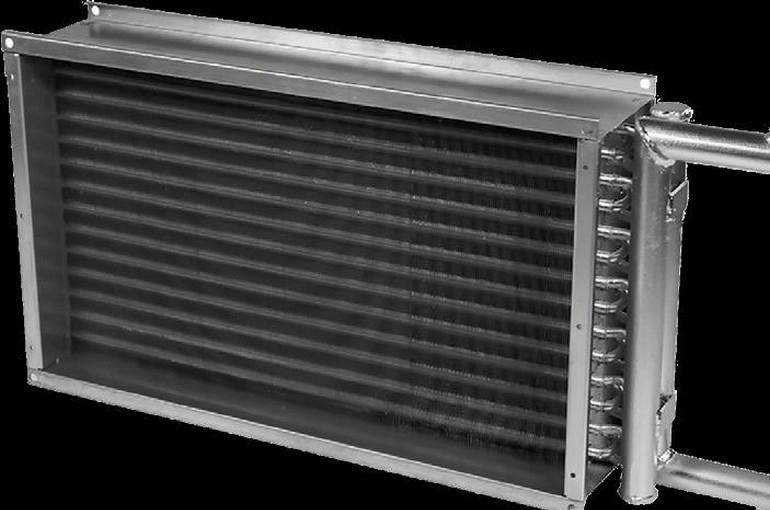

Водяной калорифер для приточной вентиляции
Водяные калориферы – это практичный и надёжный вариант, который больше подходит для помещений свыше 150 м2. Они не требуют какого-либо обслуживания и считаются дешевыми в использовании. Их эффективность взаимосвязана с наличием автоматики в управлении. С их помощью можно легко выровнять температуру воздуха, так как они оснащены термостатом. Принцип работы основан на том, что воздух поступает через специальную воздухозаборную сетку и проходит на фильтры, где очищается от пыли и вредных веществ. Далее он проходит в калорифер, где нагревается от тепла, которое исходит от магистральной воды.
Материалы исполнения устройств
В случае с электрокалориферами вариантов использования материалов есть немного. Чаще всего встречается стальное или алюминиевое оребрение ТЭНов. Иногда также используется система обогрева, основным элементом которой является открытая вольфрамовая нить.

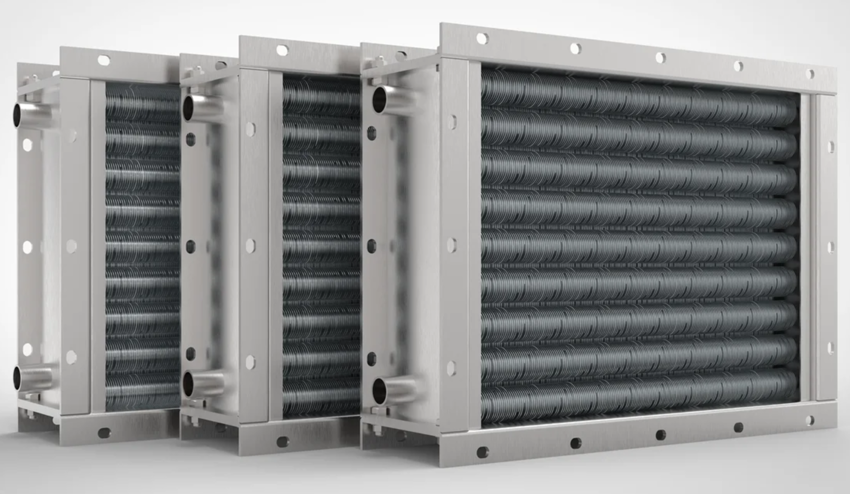

В случае с водяными обогревательными приборами используются такие варианты исполнения:
- стальная труба с оребрением из такого же материала. Подобная конструкция является самой дешевой;
- стальные трубы и оребрение из алюминия. Такая конструкция гарантирует более высокую теплоотдачу благодаря прекрасной теплопроводности алюминия в сравнении со сталью;
- биметаллические теплообменники с медной трубой и алюминиевым оребрением. Подобный вариант гарантирует самый высокий уровень теплоотдачи.
Водяные калориферы с вентилятором: характеристики и производители
Калорифер водяной с вентилятором – это один из наиболее экономных и эффективных приборов, служащих для обогрева воздуха в ангарах, складах, спортзалах, в торговых, выставочных и концертных залах, автосервисах, мастерских. Также с его помощью отапливают теплицы, фермы и другие просторные объекты с большой площадью.
Такие агрегаты бывают также в разных исполнениях в зависимости от предполагаемого размещения. То есть могут быть настенные или потолочные калориферы, которые можно легко установить в любом помещении.
Основные плюсы водяных калориферов отопления заключаются в их энергоэффективности и производительности, что проявляется в возможности как повышать, так и охлаждать температуру в помещении. При этом тепловентиляторы в основном малозатратны, так как потребляют мало электроэнергии и позволяют сэкономить на отоплении.
Электрический тепловентилятор с панелью управления Flowair
На производстве таких калориферов специализируются как зарубежные, так и отечественные марки, среди которых Тепломаш, Греерс, Flowair и Volcano. Водяной калорифер отопления с вентилятором — отличное решение в большинстве случаев для обогрева больших объектов.
Популярными на отечественном рынке считаются калориферы КСК. Приборы этой марки отличаются компактностью и экономичностью. Агрегаты широко используют в промышленности, так как отлично справляются с задачей быстрого нагрева воздуха в помещениях с большой площадью, при этом используя минимум электроэнергии. Приборы также используют как теплоутилизатор. Они являются составляющей в разных агрегатах, системах отопления, кондиционирования и вентиляции. Теплоносителем в калорифере КСК является горячая вода с температурным показателем свыше 190°С.
Калориферы отопления с вентилятором: особенности конструкции и работы
Калориферы отопления с вентилятором представлены шестью типоразмерами. Это очень популярные средства отопления, поэтому имеют широкий модельный ряд у многих производителей. Бывают двухрядные и трехрядные модели. Мощность калорифера от 10 до 60 кВт позволяет подобрать оборудование для помещений с разной площадью.
Мощность калориферов варьируется в пределах 10-60 кВт
Такие калориферы еще называют тепловентиляторами или дуйчиками, они отличаются компактностью и легкостью. На потолок или стену их крепят с использованием специальных кронштейнов.
В целях износостойкости корпус агрегата изготавливают из полипропилена или из оцинкованной стали, а сверху покрывают эмалью. Полипропилен отличается высокой степенью сопротивляемости к механическим повреждениям и устойчивостью к различным газам и парам. Поэтому корпус выдерживает высокие температуры, устойчив к коррозии повреждениям разного характера.
Для производства теплообменника используют медные трубки, а для оребрения – алюминиевые пластины. Их монтируют на задней панели устройства, что позволяет значительно упростить установку прибора и улучшить его дизайн.
Прибор оснащают бесшумным осевым вентилятором с лопатками из спецпрофиля и подшипников наивысшего класса, не требующие смазывания. Такое устройство дает высокую производительность при низком потреблении электроэнергии. Кроме того, расход воздуха регулируется в рабочем диапазоне. В качестве теплоносителя служит вода из системы централизованного отопления.
Агрегаты производятся в потолочном и настенном исполнении. За счет лёгкости монтажной консоли возможен оборот агрегата на 180 градусов вовремя эксплуатации.
Потолочный тепловентилятор отопления
Выводы и полезное видео по теме
Как выглядят ШУВ в собранном виде, что входит в состав «начинки», как производится крепление приборов и присоединение проводов, можно увидеть в представленных ниже видеороликах.
Поэтапная сборка и варианты монтажа:
Видеообзор – образец сборки ШУВ с калорифером:
Автоматизация вентиляционной или любой другой системы – процесс ответственный и дорогой. Если неправильно подобрать оборудование или произвести сборку, может возникнуть авария в результате которой пострадают люди, например, на химическом предприятии.
Как минимум, выйдет из строя техника, также дорогостоящая. По этим причинам установкой ЩУВ с начального этапа проектирования и до конца должны заниматься исключительно специалисты.
Источники
- https://ventilsystem.ru/ventilyaciya/kalorifery-dlya-pritochnoj-ventilyacii.html
- https://stroy-podskazka.ru/ventilyaciya/pritochnaja-kalorifer/
- http://remoo.ru/otoplenie/elektricheskij-kalorifer
- https://zao-tst.ru/kalorifery.html
- https://www.tproekt.com/kalorifery-otopleniya/
- https://ventkam.ru/ventilyatsiya/kalorifer
- https://sovet-ingenera.com/vent/oborud/shhit-upravleniya-ventilyaciej.html
