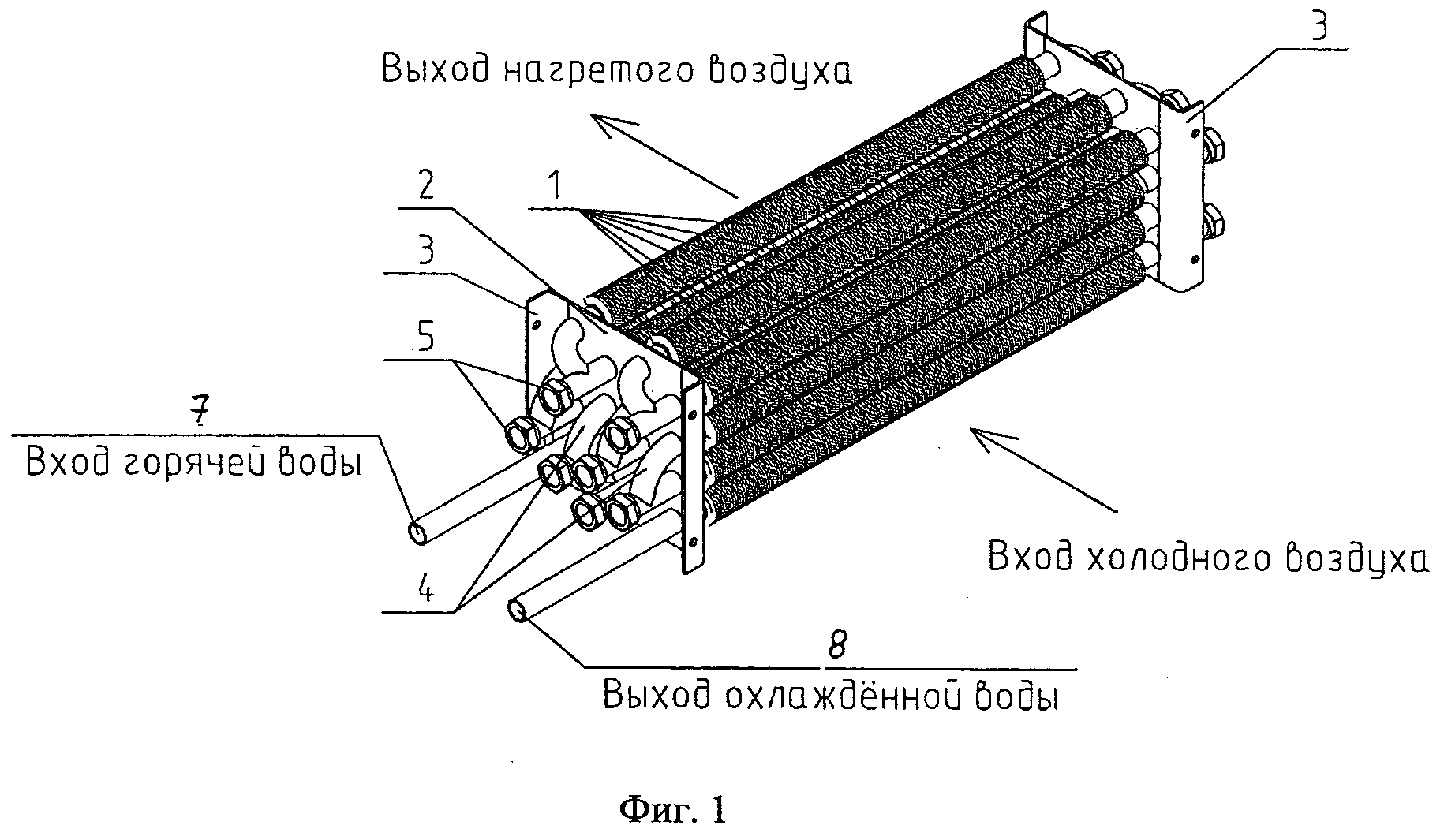

Устройство водяного калорифера для отопления

Схема подключения и управление

Подключение электрических калориферов должно производиться с соблюдением всех требований техники безопасности. Схема подключения электрокалорифера выглядит следующим образом: при нажатии кнопки «Пуск» происходит запуск двигателя и включается вентиляция нагревателя. При этом двигатель оснащён тепловым реле, которое при проблемах с вентилятором мгновенно размыкает цепь и отключает электронагреватель. Включить ТЭНы отдельно от вентилятора возможно, замкнув блокировочные контакты. Для обеспечения скорейшего нагрева все ТЭНы включаются одновременно.

Для повышения безопасности электрокалорифера в схему подключения включен аварийный индикатор и устройство, не допускающее включения ТЭНов при выключенном вентиляторе. Кроме того, специалисты рекомендуют включение в схему автоматических предохранителей, которые следует располагать в цепь вместе с ТЭНами. А вот на вентиляторы установка автоматов, напротив, не рекомендуется. Управление калорифером производится из специального шкафа, расположенного недалеко от прибора. Причём чем ближе он расположен, тем меньше может быть сечение соединяющего их провода.

При выборе схемы подключения водяного калорифера необходимо ориентироваться на размещение смесительных узлов и блоков с автоматикой. Так, если эти агрегаты располагаются слева от воздушного клапана, то подразумевается левое исполнение, и наоборот. При каждом исполнении расположение соединительных трубок соответствует стороне воздухозабора с установленным клапаном.

Между левым и правым размещением существует ряд отличий. Так, при правом исполнении подающая воду трубка расположена снизу, а трубка «обратки» – сверху. В левосторонних схемах подающий патрубок заходит сверху, а трубка оттока находится внизу.

При установке нагревателя требуется выполнить обустройство узла обвязки, необходимого для осуществления мониторинга за производительностью прибора и защиты его от перемерзания. Узлами обвязки называют арматурные каркасы, регулирующие поступление горячей воды в теплообменник. Обвязка водяных нагревателей производится с помощью двух- или трехходовых вентилей, выбор которых зависит от типа системы отопления. Так, в контурах, отапливаемых при помощи газового котла, рекомендуется устанавливать трёхходовую модель, тогда как для систем с центральным отоплением достаточно двухходовой.

Управление водяным калорифером заключается в регулировании тепловых мощностей нагревательных устройств. Это становится возможным благодаря процессу смешивания горячей и холодной воды, которое выполняется при помощи трёхходового клапана. При повышении температуры выше заданного значения клапан запускает в теплообменник небольшую порцию охлаждённой жидкости, забираемой на выходе из него.

Кроме того, схема установки водяных калориферов не предусматривает вертикального расположения труб входа и выхода, а также расположения воздухозабора сверху. Такие требования обусловлены риском попадания снега в воздуховод и стекания талых вод в автоматику. Важным элементом схемы подключения является термодатчик. Для получения корректных показаний датчик должен быть помещён внутрь воздуховода на участке выдува, причём длина ровного участка должна составлять не менее 50 см.

Первое тестирование системы

Как только дали отопление, сразу начал тестировать систему

• расход воздуха пока на минимуме — около 100-120 м3/час
• перепад давления в сети отопления на грани чувствительности манометра — 0,1-0,2 Bar.
• без насоса циркуляция через калорифер очень низкая — 90 л/час
• при включенном насосе циркуляция поднялась до — 180-200 л/час
• температура подающей воды — 35-37 °C
• температура обратной воды — 30-31 °C
• температура на улице — около 0 °C
• температура в канале — 23 °C

Тестирование в экстремальных режимах:

• старт системы с перекрытыми кранами, без подачи теплоносителя циркуляции в калорифере нет, он наполнен горячей водой — температура обратки +35 °С
• Контроллер открывает наружную заслонку и включает вентилятор (скорость — 30% — 100-120 м3/час)
• температура обратки не меняется, так как нет потока, температура в канале начинает падать
• через пару минут температура в канале упала до +15 °С (термостат защиты от замораживания настроен на +10)
• включился электрический подогреватель и через несколько минут вытянул температуру до уставки
• попробовал такой же эксперимент при высокой скорости вентилятора — 60%. Электрический подогреватель не успел включиться — сработал капиллярный термостат защиты — система обиделась и выключилась

работа системы без циркуляционного насоса

температура обратки +35 °С, система нормально стартует

через пару минут температура обратки падает до +25 °С, температура в канале не поднимается выше +18 °С включился электрический подогреватель и через несколько минут вытянул температуру до уставки нет электричества и рециркуляции, аварийная остановка системы

температура на улице -3 °С

температура обратки +37 °С перекрыл краном подачу воды и выключил контроллер (перевел в дежурный режим) заслонка закрывалась примерно 40 сек. Аварии по капиллярному термостату не было (он установлен на +15 °С). включил Контроллер и включил подачу воды. контроллер показал температура обратки +27 °С.

Впечатления после первой ночи эксплуатации:

• ночью система работала с включенным циркуляционным насос (расход воды около 200 л/час) и расходом воздуха около 120 м3/час.
• электрический калорифер не включался (проверяю расход по отдельному счетчику)
• трехходовой клапан открыт не полностью — есть небольшой запас по мощности
• в квартире установлено 5 батарей — на них термоголовки, выставленные в среднее положение. Все батареи были умеренно теплыми
• расход тепла по счетчику отопления за 10 часов — 12 кВт*час включая батареи

Виды

Нагреватели для приточной вентиляции классифицируются по виду источника тепла и бывают водяными, паровыми и электрическими.

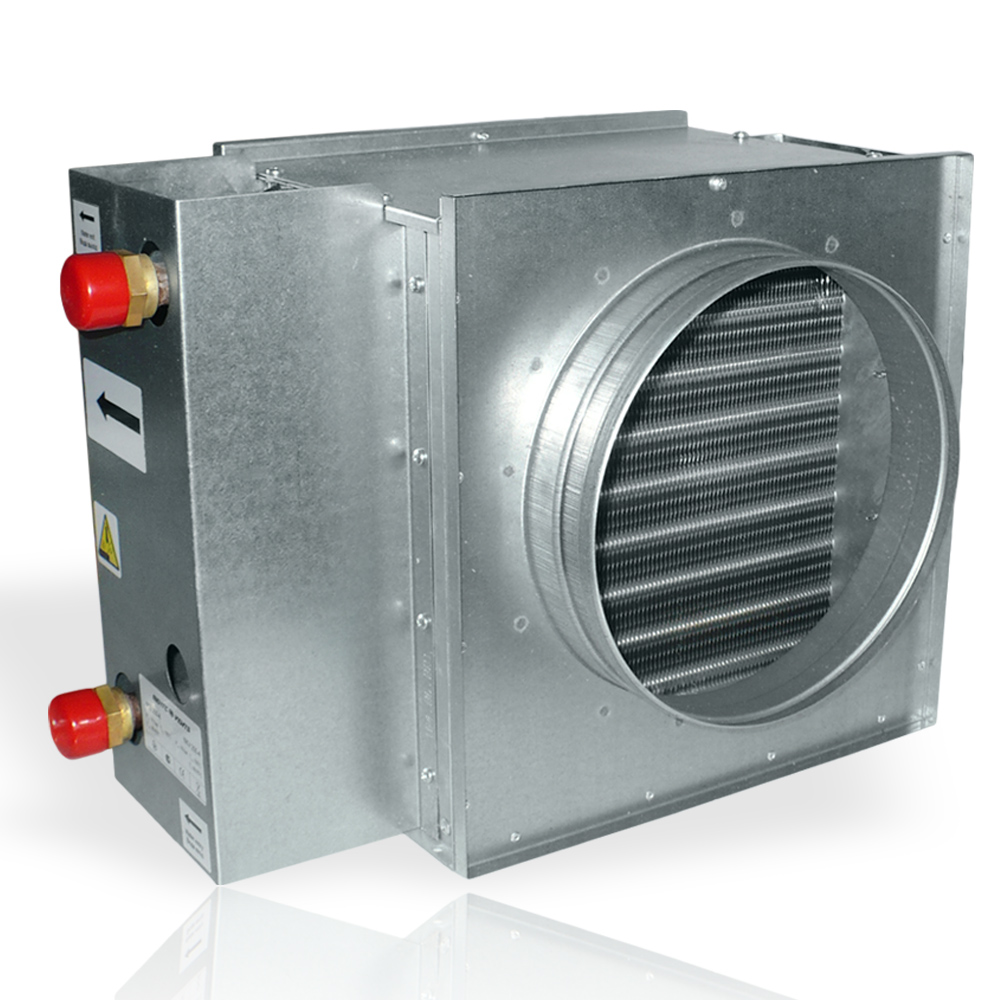

Водяные модели

Используются во всех типах вентсистем и могут иметь двух- и трёхрядное исполнение. Приборы устанавливают в системы вентиляции помещений, площадь которых превышает 150 квадратных метров. Данный вид калориферов является абсолютно пожаробезопасным и наименее энергозатратным, что обусловлено возможностью использования в качестве теплоносителя воды из отопительной системы.

Принцип работы водяных нагревателей сводится к следующему: уличный воздух забирается сквозь воздухозаборные решётки и подаётся по воздуховоду к фильтрам грубой очистки. Там воздушные массы очищаются от пыли, насекомых и мелкого механического мусора, и поступают в калорифер. В корпусе нагревателя установлен медный теплообменник, состоящий из звеньев, располагающихся в шахматном порядке, и оснащённых алюминиевыми пластинами. Пластины значительно увеличивают теплоотдачу медного змеевика, чем существенно повышают КПД прибора. В качестве теплоносителя, протекающего через змеевик, может выступать вода, антифриз или водно-гликолевый раствор.

Потоки холодного воздуха, проходя через теплообменник, забирают тепло от металлических поверхностей и переносят его в помещение. Использование водяных нагревателей позволяет нагревать воздушные потоки до 100 градусов, что предоставляет широкие возможности для их применения в спортивных сооружениях, торговых центрах, подземных паркингах, складах и теплицах.

Наряду с очевидными преимуществами, водяные модели имеют ряд недостатков. К минусам приборов относят риск перемерзания воды в трубах при резком понижении температур, и невозможность использования подогрева в летний период, когда система отопления не функционирует.

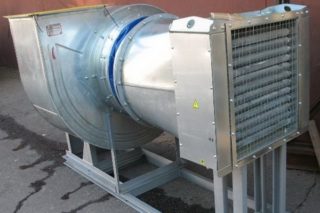

Паровые модели

Устанавливаются на предприятиях промышленного сектора, где есть возможность производства большого количества пара для технических нужд. В приточных вентсистемах бытового назначения такие калориферы не используются. В роли теплового носителя данных установок выступает пар, что объясняет мгновенный нагрев проходящих потоков и высокий КПД паровых калориферов.

Чтобы этого не произошло, все теплообменники в процессе производства подвергаются тесту на герметичность. Испытания осуществляются при помощи струй холодного воздуха, подаваемых под давлением в 30 Бар. Тепловой обменник при этом помещается в резервуар с тёплой водой.

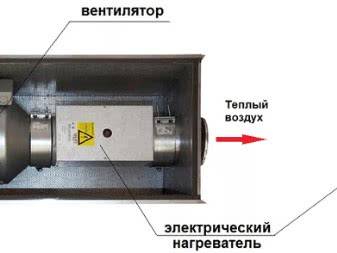

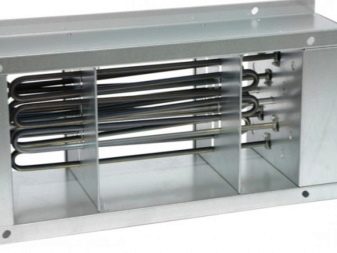

Электрические модели

Являются наиболее простым вариантом нагревателей, и устанавливаются в вентсистемы, обслуживающие небольшие пространства. В отличие от калориферов водяного и парового типов, электрокалорифер не предполагает обустройства дополнительных коммуникаций. Для их подключения достаточно иметь поблизости розетку напряжением 220 В. Принцип работы электрокалориферов не отличается от принципа действия других нагревателей и заключается в нагреве воздушных масс, проходящих сквозь ТЭНы.

Даже при незначительном понижении этого показателя происходит перегрев электронагревательного элемента, и его поломка. Более дорогие модели оборудованы биметаллическими термовыключателями, отключающими элемент в случае явного перегрева.

Плюсами электрических калориферов является простой монтаж, отсутствие необходимости подведения трубопровода, и независимость от отопительного сезона. К минусам относят большой расход электроэнергии и нецелесообразность установки в мощные вентиляционные системы, обслуживающие большие пространства.

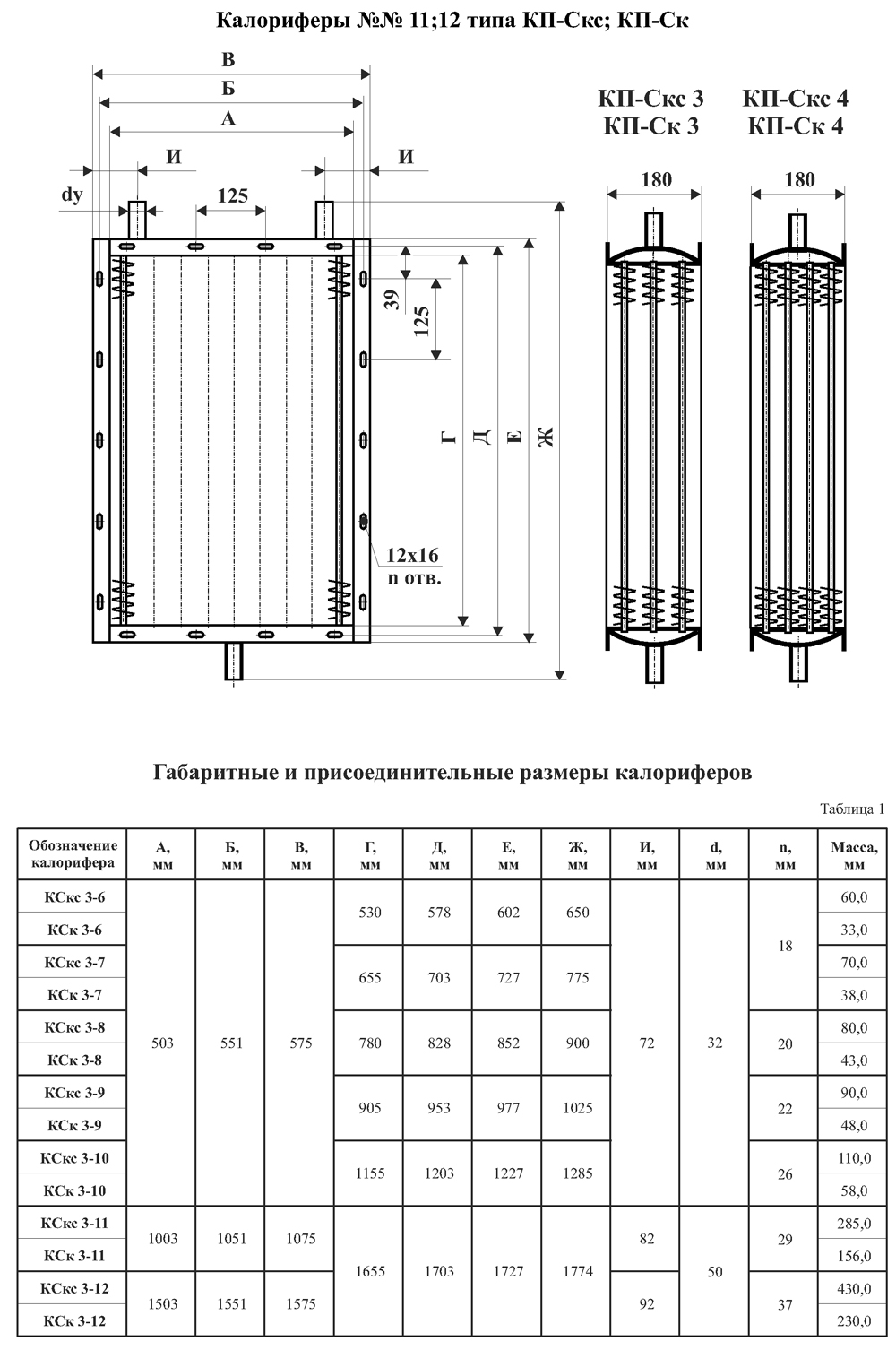

Калориферы КСк. Расчет и подбор водяных калориферов КСк – Т.С.Т.

Калориферы КСк. Расчет и подбор водяных калориферов КСк

Расчет и подбор водяных калориферов КСк осуществляется в следующей последовательности:

1. подсчет тепловой мощности для нагрева воздуха, 2. расчет фронтального сечения для прохода воздуха и подбор подходящих калориферов, 3. нахождение массовой скорости, 4. определение расхода теплоносителя, 5. подсчет скорости горячей воды в теплообменнике, 6. вычисление коэффициента теплопередачи, 7. определение среднего температурного напора, 8. нахождение теплопроизводительности калорифера или установки, 9. установление запаса по тепловой мощности, 10. расчет аэродинамического сопротивления, 11. определение гидравлического сопротивления по теплоносителю.

Все действия по расчету и подбору водяных калориферов типа КСк выложены пошагово. Прилагаются формулы и таблицы , технические данные и характеристики всех моделей данных воздухонагревателей. Каждый шаг подсчетов и вычислений сопровождается конкретным примером.

1. Определить тепловую мощность для нагрева определенного объема воздуха.

а) Определяем массовый расход нагреваемого воздуха

L – объемное количество нагреваемого воздуха, м3/час

p – плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) – таблица показателей плотности представлена выше, кг/м3

б) Определяем расход теплоты для нагревания воздуха

G – массовый расход воздуха, кг/час

с – удельная теплоемкость воздуха, Дж/(кг •K) , (показатель берется по температуре входящего воздуха, смотреть ниже – по таблице)

t нач – температура воздуха на входе в теплообменник, °С

t кон – температура нагретого воздуха на выходе из теплообменника, °С

Пример подбора и расчета калорифера КСк . Шаг- 1

Подобрать подходящий калорифер КСк для нагрева 17000 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

1. Определить тепловую мощность, необходимую для нагрева 1700 0 м3/час с температуры – 25°С до +23°С.

а) Определяем массовый расход нагреваемого воздуха

1 700 0 – объемное количество нагреваемого воздуха, м3/час

1.3 – плотность воздуха при температуре – 1°С (температура на входе – 25 °С плюс температура воздуха на выходе +2 3°С – делим на два) (- 25+2 3 )/2= – 2 /2= – 1 Плотность воздуха при температуре – 1 имеет значение 1.3 0

б) Определяем расход те п лоты для нагревания воздуха

2 21 00 – массовый расход воздуха, кг/час

1009 – удельная теплоемкость при температуре входящего воздуха – 25 °С, Дж/(кг•K)

+2 3 – температура нагретого воздуха на выходе из теплообменника , °С

– 25 – температура воздуха на входе в теплообменник , °С

Температуру входящего воздуха можно принять, исходя из географического региона, в котором будут эксплуатироваться калориферы. Данные с расчетными средними температурами городов представлены в 3- х таблицах справа. Если в таблице отсутствует ваш город, следует принять показатели близлежащего.

2. Подбор и расчет калориферов – этап второй. Определившись с необходимой тепловой мощностью для обогрева требуемого объема, находим фронтальное сечение для прохода воздуха. Фронтальное сечение – рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.

G – массовый расход воздуха, кг/час

v – массовая скорость воздуха – для оребренных калориферов принимается в диапазоне 3 – 5 ( кг/м2•с ). Допустимые значения – до 7 – 8 кг/м2•с

Пример подбора и расчета калорифера КСк . Шаг- 2

Подобрать подходящий калорифер КСк для нагрева 1700 0 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

2. Расчет фронтального сечения для прохода воздуха. Подбираем необходим ую площадь сечени я под массовый расход воздуха 2 210 0 кг/час. Принимаем массовую скорость – 3.6 кг/м2•с .

2 21 00 – массовый расход воздуха, кг/час

3.6 – массовая скорость воздуха , кг/м2•с

При выборе трех или четырех рядной модели (одинаковые номера калориферов – имеют одну и ту же площадь фронтального сечения), ориентируемся на то, что теплообменники КСк4 (четыре ряда) при одной и той же входящей температуре и производительности по воздуху, нагревают его в среднем на восемь- двенадцать градусов больше, чем КСк3 (три ряда теплонесущих трубок), но имеют большее аэродинамическое сопротивление.

Рекомендации по монтажу

Напольный монтаж водяного калорифера

Освоить технику монтажа калориферов приточного типа совсем несложно. Потребуется внимательно изучить инструкцию по сборке, а затем строго следовать ее указаниям. Перед началом работ учитывается, что бытовые модели даже сравнительно малого веса навешиваются на основу, прочность которой проверяется заранее. Для этого подойдут крепкие бетонные или кирпичные стены; причем деревянные и гипсокартонные перегородки сразу же выбраковываются. Далее определяются с необходимостью использования термостата защиты от промерзания каналов приточной вентиляции. Если в этом месте возможно понижение температуры ниже нормы – установка термического стабилизатора считается обязательной.

Порядок проведения монтажных работ:

1. На выбранное место устанавливается металлическая рама в виде кронштейна с отверстиями для крепления корпуса (монтажная консоль).
2. Подвешивается корпус калорифера, к которому затем в указанной в инструкции последовательности подключаются трубы с комплектом запорной арматуры.
3. Сюда же монтируется смесительный узел, если его не успели установить до начала монтажных работ.

Монтируют калориферы на бетонные стены под декоративные панели

Врезаться в систему отопления допускается двумя способами. В первом случае применяются соединительные фитинги или муфты с прокладками, а при втором подходе используется сварка. Последний вариант более надежен, но его применение недопустимо при наличии гибких соединений.

Одно из слабых мест монтируемой конструкции – теплообменные патрубки, подвергающиеся постоянным деформациям. Повысить надежность системы в зоне их расположения поможет замена жестких стальных трубок гибкими шлангами. Такой прием приведет к снижению нагрузки на патрубки, которые в местах сочленения дополнительно уплотняются посредством герметичного состава.

Если корпус калорифера закреплен на неподвижной и прочной основе, допускается подключение посредством жестких труб. Если при эксплуатации предполагается перенос или смещение прибора с рабочего места, необходимо использовать гибкую подводку. На завершающей стадии монтажа прибор поверяется на работоспособность.

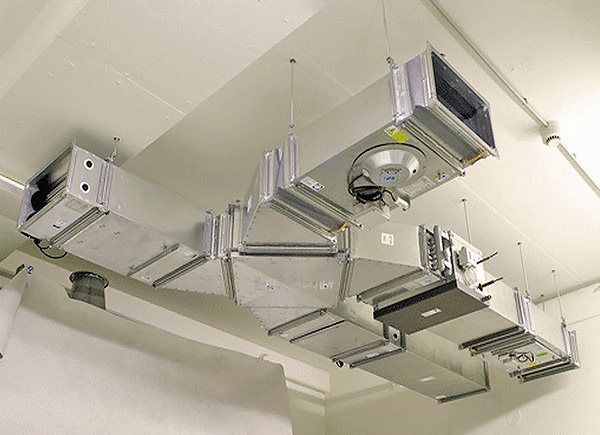

Как подобрать сечение воздуховода

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.

Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума

Скорость перемещения воздушных масс по основной магистрали должна составлять около пяти метров в час, а на ответвлениях — до трех метров в час. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.м\ч, а сверху выбрать значение скорости — пять метров в час. Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 км/ч

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого — диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем — для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

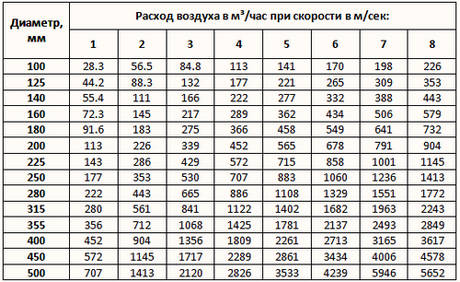

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

От: admin

Эта тема закрыта для публикации ответов.

Принцип работы водяного калорифера

Приспособления для системы вентиляции, которые работают с использованием воды, устанавливают только в случае наличия отрегулированной и налаженной работы системы теплообеспечения или ГВС. Агрегат может подогревать воздушные массы до температуры +70…+100°С. Нагретый воздух используют в качестве источника дополнительного тепла на больших площадях – спортзалах, складах, супермаркетах, павильонах, производственных помещениях и теплицах.

Принцип работы приточной вентиляции с водяным калорифером похож на работу аналогичного бытового прибора для обогрева помещения, только вместо электрической спирали в качестве теплообменника выступает змеевик из металлических трубок, в которых циркулирует теплоноситель.

При этом сам процесс подогрева воздушных масс выглядит следующим образом:

• горячая жидкость из отопительной системы или сетей ГВС, подогретая до 80-180 градусов, идет в трубчатый теплообменник, который изготовлен из меди, стали, биметалла или алюминия;
• теплоноситель нагревает трубки, а они в свою очередь отдают тепловую энергию воздушным массам, проходящим через теплообменник;
• для равномерного распределения нагретого воздуха по помещению в приборе стоит вентилятор (он же отвечает за обратную подачу воздушных масс в калорифер).

Благодаря использованию уже нагретого воздуха из отопительной системы агрегат экономит средства. Водяной нагреватель для вентиляционных сетей можно назвать прибором, который объединяет в себе качества конвектора, вентилятора и теплообменника.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Нагреватели для вентиляционных сетей работают только с воздухом, степень запыленности которого не превышает 0,5 мг/м³, а минимальная температура не ниже -20°С. Прибор монтируют внутри вентиляционной шахты и подбирают по ее параметрам (сечение и форма). Иногда для достижения нужной температуры воздуха последовательно устанавливают несколько менее мощных устройств, если одну конструкцию подходящей производительности не получится встроить в воздуховод.

Преимущества и недостатки

Целесообразно использование водяных нагревателей на производственных предприятиях, имеющих собственные коммуникации теплоснабжения. В этом случае агрегат будет максимально рентабельным.

К преимуществам устройств для подогрева воздуха причисляют следующее:

1. По сложности и трудоемкости монтаж водяного теплообменника можно сравнить с прокладкой труб отопления. Иными словами, проблем с установкой не возникнет.
2. Нагретые воздушные массы быстро отапливают даже помещение значительной площади.
3. Отсутствие сложных механических и электрических узлов обеспечивает безопасную работу.
4. Направлением потоков теплого воздуха можно управлять.
5. Во время работы нет повышенных нагрузок на электросеть, а поломка не спровоцирует возгорание. К слову, агрегат очень редко выходит из строя, потому что не имеет быстроизнашивающихся деталей.
6. Благодаря использованию горячей жидкости из тепловой сети техника не требует регулярных финансовых вложений.

Главный недостаток связан с тем, что калорифер нельзя использовать в бытовых целях в многоквартирных домах. Но в качестве альтернативы применяют аналогичные электрические устройства. Техника имеет внушительные размеры и требует контроля над температурой теплоносителя в тепловой сети, к которой она подключена. Подобное вентиляционное оборудование разрешено устанавливать только в местах, где температура окружающего воздуха не опускается ниже нуля градусов.

Обзор современных моделей

Для облегчения выбора и составления представления об водяных калориферах разных производителей будут описаны особенности и характеристики нескольких моделей:

1. Завод ЗАО Т.С.Т выпускает нагревательные приспособления для приточной вентиляции – КСК-3. Модель укомплектована алюминиевыми нагревательными элементами. Ее корпус выполнен из углеродистой стали. Данные агрегаты работают с теплоносителем в следующем температурном диапазоне: от +70 градусов (выход)до +150°С (вход). Минимальная температура воздуха в подающем воздуховоде составляет -20 градусов. Максимальная температура теплоносителя + 190 градусов. Рабочее давление в районе 1,2 МПа. Рабочий ресурс, заявленный производителем, составляет 13,2 тысячи часов, а срок службы – 11 лет.
2. Тепловые вентиляторы Volcano mini отличаются компактными размерами и практичностью. Их выпускает одноименная польская компания. Для смены направления потока воздуха есть специальные жалюзи. Мощность – 3-20 кВт, производительность составляет 2 тысячи кубометров в час. Агрегат имеет двухрядный теплообменник с классом защиты ІР 44. Предельное рабочее давление – не более 1,6 МПа, а максимальная температура теплового носителя +120 градусов. Объем теплообменника составляет 1,12 л. Подходит для подогрева воздуха в производственных и бытовых помещениях.
3. Итальянские водяные нагреватели Galletti AREO работаю на обогрев и охлаждение воздушных масс. Они укомплектованы теплообменником, состоящим из медно-алюминиевых трубок, вентилятором и дренажным лотком. Мощность находится в пределах 8-130 кВт. При работе в режиме охлаждения этот показатель равен 3-40 кВт. Рабочее давление – 10 бар. Температура теплоносителя +7…+95°С. Агрегат нагревает воздух до +40 градусов или охлаждает до +10°С. Класс защиты – ІР 55. Предусмотрена защита электродвигателя.

Также на торговом рынке промышленного нагревательного оборудования представлены модели следующих брендов: Тепломаш, Fraccaro, 2VV,Yahtec, Kroll, Tecnoclima, Pakole, Remko, Инновент, Zilon.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

• Тепловая мощность.
• Определение размера фронтального сечения, подбор готового прибора.
• Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

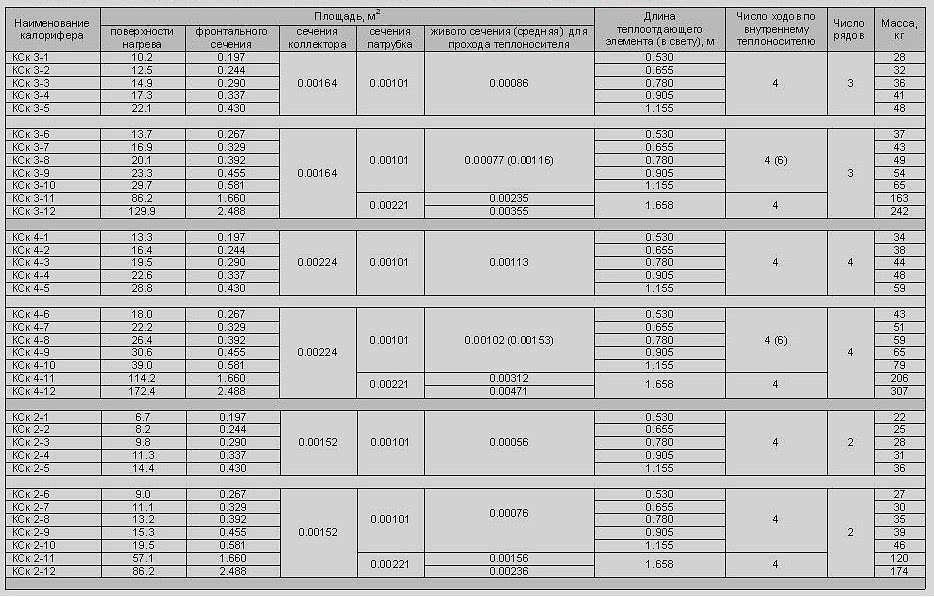

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Виды

В зависимости от источника современные калориферы можно разделить на три большие группы: электрические, водяные, а также паровые. В прошлом применялись масляные, дизельные и газовые обогреватели на природном газе. В наши дни они не особенно востребованы.

Электрические

Наиболее простым выбором станут электрические модели. Они могут монтироваться в вентиляционные ходы, обслуживающие даже малогабаритные помещения. В отличие от паровых и водяных установок, электрические системы не предполагают подведения дополнительных коммуникаций. Всё, что требуется для их подключения, – розетка в 220 Вт в зоне доступа. Принцип действия общий для всех устройств. Он состоит в нагреве потока воздуха, проходящего сквозь ТЭНы

Однако при монтаже электрических калориферов важно предусмотреть возможность постоянного движения воздушных масс. Даже при незначительном понижении этого показателя возникает риск перегрева ТЭНа и, как следствие, выхода из строя всей системы

Именно поэтому самые дорогие модели электрокалориферов предусматривают биметаллические термовыключатели, которые автоматически устанавливают блокировку системы в случаях перегревания. К достоинствам таких моделей относят простоту монтажа, независимость от отопительного сезона, а также отсутствие необходимости проведения труб. Из недостатков выделяют существенный расход электроэнергии. К тому же такие устройства нецелесообразны в вентиляционных установках, обслуживающих помещения внушительной площади.

Водяные

Калориферы востребованы при организации вентиляции всех видов. В зависимости от конструкции они могут производиться в двух- либо трехрядном исполнении. Подобные приборы фиксируют в вентиляционный модуль помещений площадью больше 150 кв. м. Достоинством водяных калориферов считается их пониженная энергозатратность, к тому же это взрывозащищенные и пожаробезопасные установки.

Принцип работы состоит в следующем: воздух с улицы сквозь воздухозаборную решетку забирается внутрь системы и потом по воздуховоду передается к фильтру. В этом блоке воздушная масса очищается от мелких насекомых, пылевых частиц и небольшого мусора. Оттуда очищенный воздух передаётся в калорифер.

В корпус устройства вмонтирован теплообменник из меди. Он включает несколько звеньев, расположенных в шахматном порядке, каждое оснащено алюминиевой пластиной. Эти пластинки многократно повышают теплоотдачу медного элемента и тем самым улучшают параметры энергоэффективности системы. Теплоносителем, текущим через змеевик, чаще всего является вода, реже — водно-гликолевый раствор и антифриз.

Холодные воздушные потоки, проходя по теплообменнику, впитывают тепло нагретых металлических поверхностей и передают его в обслуживаемое помещение. Применение водяных обогревателей позволяет прогреть воздушные потоки до 100 градусов. Эта система получила широкое распространение в торговых центрах, на складах, в теплицах, спортивных сооружениях, а также на паркингах. Впрочем, и минусы здесь имеются. При резком снижении температуры всегда есть риск замерзания воды в трубах.

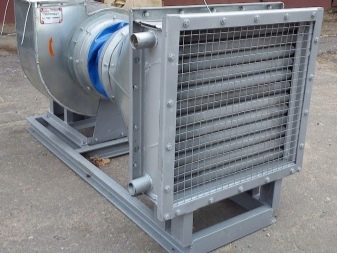

Паровые

Паровые модели получили повсеместное распространение на заводах, где возникает технологическая необходимость в продуцировании большого объема пара. Эти калориферы не применяются в приточных бытовых вентиляционных системах. Теплоносителем здесь является пар. Он обеспечивает моментальный подогрев воздушных потоков и повышенную энергоэффективность установки.

Непременным требованием работы подобных моделей становится обеспечение 100% герметичности теплообменника и его патрубков. Если это правило не будет соблюдено, то пар начнет выходить в помещение. В конечном счете это приведет к разрыву теплообменника

Важно: любые теплообменники в ходе производства должны подвергаться обязательному тесту на герметизацию. Технические испытания производятся посредством направленной струи охлажденного воздуха, подаваемой в систему под давлением в 35-40 Па. Во время испытания теплообменник размещается в контейнере с тёплой водой

Во время испытания теплообменник размещается в контейнере с тёплой водой.
