Какой стабилизатор напряжения выбрать для частного дома: виды и критерии выбора

Что важнее: точность или диапазон работы?

Выбирая стабилизатор, учитывайте их преимущества и недостатки.
Важна ли для вас высокая точность или ей можно пожертвовать для работы при более низком уровне напряжения?
Если входное напряжение сильно понижено, то вряд ли вам подойдет электромеханический стабилизатор.
А если необходимо подключить высокоточную технику, то релейная модель с погрешностью 8-10% также будет малопригодный.
Если выбираете стабилизатор на длительное время, то лучше предпочесть электронные модели российского производства.
А для сезонной работы (например, на даче) часто выбирают бюджетные релейные устройства.
На маломощную нагрузку, в особенности автоматику газовых котлов и погружных насосов, есть смысл установить инверторный стабилизатор с высокой точностью
и двойным преобразованием напряжения.

Советы по выбору стабилизатора от Ortea

В начале своей статьи “Что важно при покупке стабилизатора?”
производитель сразу предостерегает потребителя от выбора стабилизатора по минимальной цене

Виды стабилизаторов напряжения

Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения.

релейные
тиристорные-симисторные
сервоприводные
инверторные

Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные – из-за своей дешевизны, тиристорные – из-за качества выравнивания напряжения и малошумности в работе.

Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего – до 5 лет.

Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус – они предназначены в основном для малых нагрузок.

При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения

Большинство имеют 12 ступеней – брать меньше не желательно, так как сильно будет заметно мигание лампочек освещения при переключениях.

А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт.

9 ступеней – погрешность 15В
12 ступеней – погрешность 10-12В
16 ступеней – погрешность 6В
36 ступеней – погрешность 3В

Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники.

Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены:

Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь.

Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице:

Распространённые ошибки при выборе

Неверный расчёт мощности. Нужно составить список имеющихся электроприборов. Проверить и указать их мощность. Пару раз пересчитать итоги. Перед покупкой сверить результаты с консультантом.

Покупка дешёвого и «хорошего». Скупой платит дважды. В случае покупки недорогого устройства стабилизации напряжения, можно заплатить и больше. Некачественный стабилизатор может спалить оборудование и всё домохозяйство.

Отсутствие поблизости сервисного центра. Всё ломается и требует обслуживания. Сервис должен быть как можно ближе.

Выбор стабилизатора напряжения — это ответственное задание, однако с правильным подходом и достаточным количеством информации, определить необходимые характеристики и параметры становится простым

Важно не спешить и тщательно изучить характеристики сети и электрооборудования, а также выбрать продукт известного бренда, который будет служить вам надежной защитой на долгое время

Как выбрать стабилизатор напряжения для газового котла отопления в сети 220 В

Лучшие стабилизаторы напряжения для дома — сравнение популярных моделей

Что такое байпас в стабилизаторе напряжения — принцип работы стабилизаторов

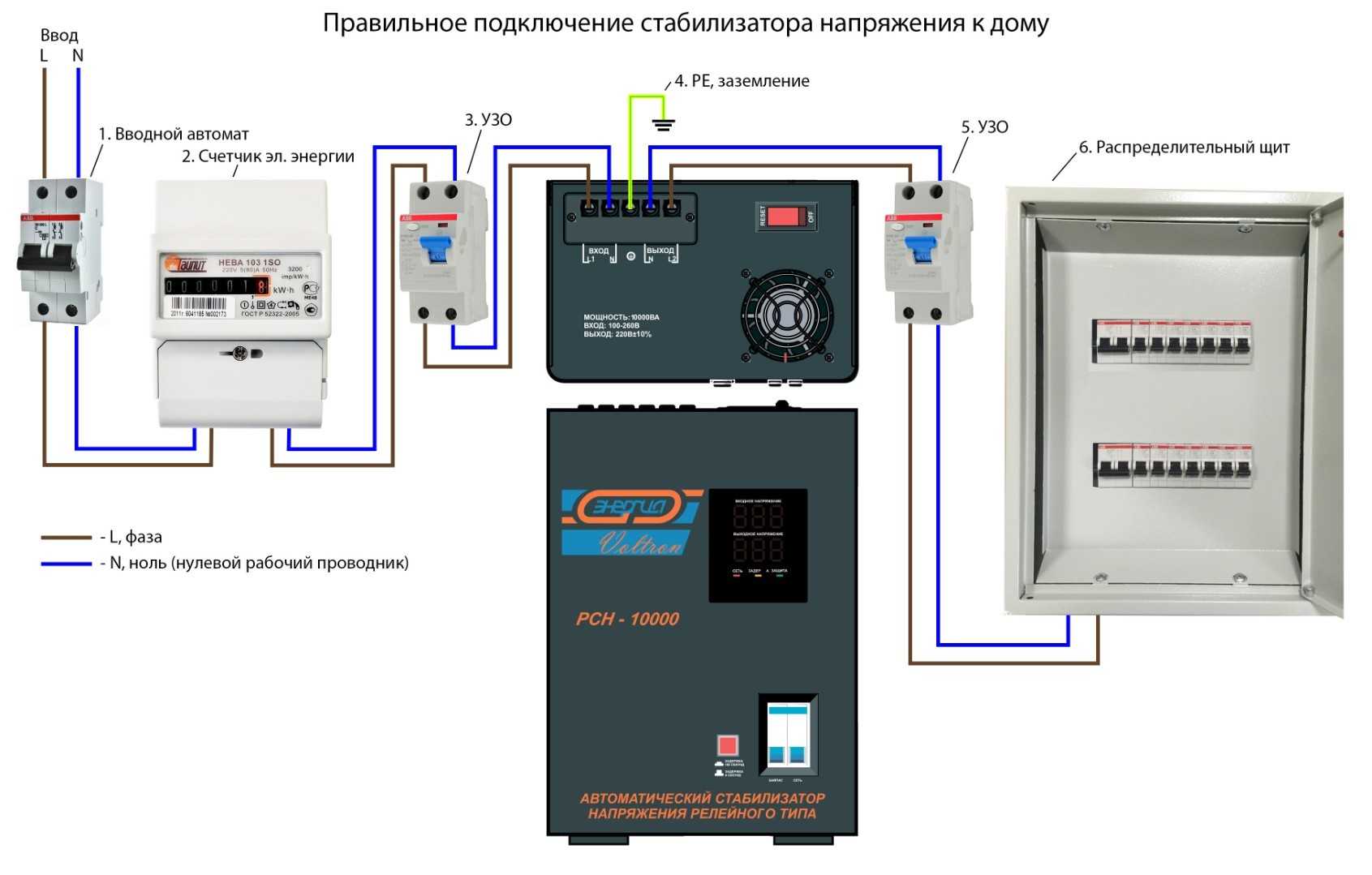

Как подключить однофазный стабилизатор напряжения на весь дом?

Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?

Какие типы и виды стабилизаторов напряжения для дома существуют?

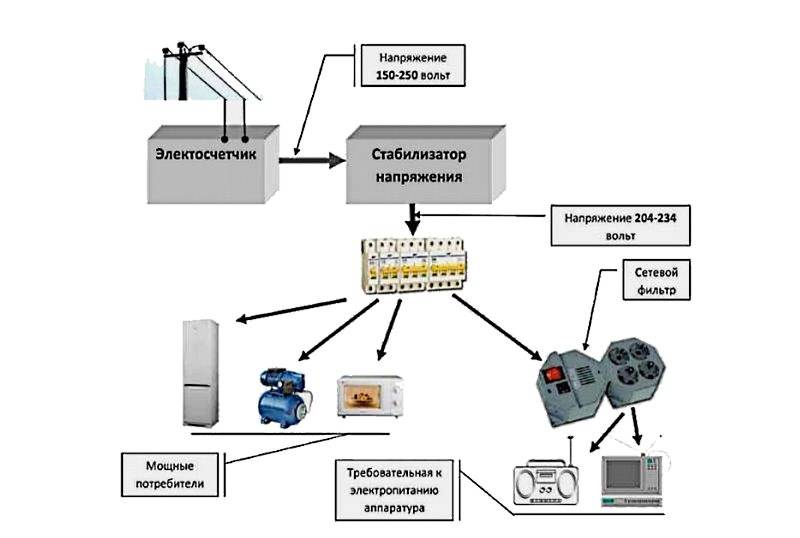

Для чего нужен стабилизатор напряжения

Пониженное и/или нестабильное напряжение в сети электропитания может необратимо повредить всю бытовую технику в Вашем доме!

И, при этом, в бесплатном гарантийном сервисе, вероятнее всего, Вам будет отказано, так как, гарантия имеет силу лишь при условии, что устройство эксплуатируется в условиях электропитания удовлетворяющих строгим техническим требованиям к напряжению питания — 220 вольт ±10%.

Бытовая техника, подключенная через стабилизатор, работает в щадящем режиме электропитания со стабилизированным входным напряжением питающей сети, что позволяет значительно продлить ее эксплуатационный ресурс и даже сэкономить на электроэнергии т.к. вся бытовая техника изначально проектируется на конкретное значение в сети.

Стабилизаторы также могут использоваться для защиты электродвигателей. Возможно, Вы замечали как трудно стартовать электродвигателю при пониженном питании в сети.

Если подано питание меньше нормы — двигателю не хватает пусковой мощности, он просто стоит и потребляет огромный пусковой ток, который раз в пять-семь больше рабочего. Двигатель очень быстро перегревается и выходит из строя.

А теперь представьте, что это двигатель Вашей новой стиральной машинки или нового холодильника — нужен стабилизатор.

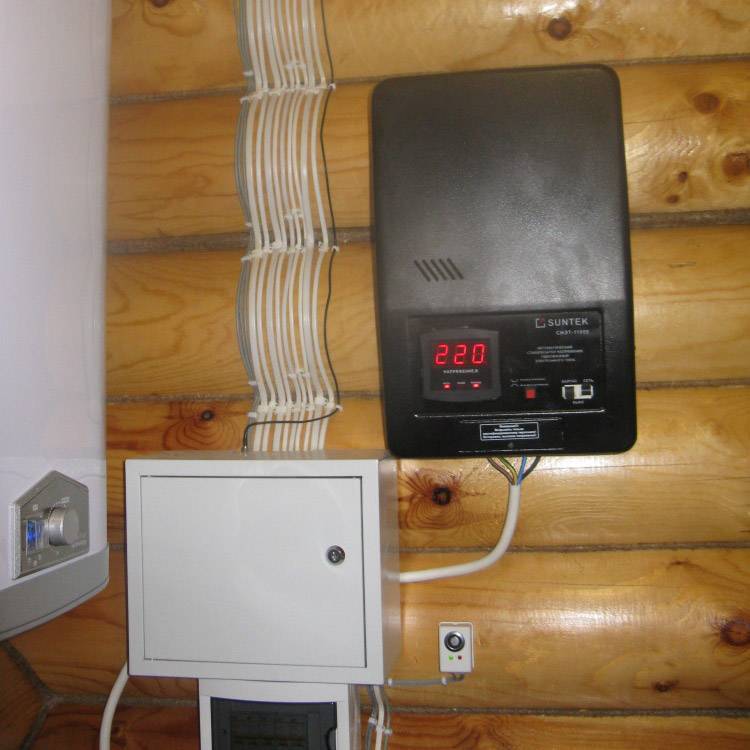

Стабилизатор для частного дома или дачи — просто необходим для защиты от постоянных перепадов напряжения в сети.

Для корректного повышения/понижения напряжения в сети, для защиты то низкого/высокого значения питания необходим повышающий/понижающий стабилизатор от авторитетного производителя.

Значение вольтодобавки будет автоматически подбираться в зависимости от уровня просаженности во входной электросети, а в случае аварийного изменения входного напряжения вся аппаратура будет автоматически отключена от сети.

Зачем нужен стабилизатор:
Если у Вас в доме нет ничего более ценного, чем лампочки накаливания, однозначно, — стабилизатор Вам не нужен.
Есть смысл задуматься о покупке стабилизатора, если у Вас есть хотя бы холодильник или микроволновая печь и питание в сети периодически падает ниже 190 вольт.
Ну и если у Вас «полный фарш» бытовой техники и питание периодически отклоняется вверх выше 250 вольт и/или вниз ниже 190 вольт — Вам крайне необходимо защитить всю электросеть в доме мощным стабилизатором сетевого напряжения.

Вывод очевиден:

Принцип работы стабилизатора напряжения

Принцип работы стабилизатора заключается в отслеживании изменений входного питания и корректировке в соответствии с ситуацией:
При изменении входного напряжения, первую фазу (20 миллисекунд) стабилизатор использует для замера.
После замера происходит реагирование на ситуацию. При изменении напряжения в пределах диапазона, происходит выравнивание до 220 В.
При падении значения ниже диапазона, стабилизатор переходит в режим «вытягивания» — поднимает питание, на сколько хватает ресурса трансформатора.
При скачке выше диапазона, происходит аварийное отключение.
Импульсные скачки и скачки при отключениях и включениях электроэнергии не пропускаются.
Регулировка напряжения в стабилизаторе организовано методом переключения добавочных обмоток специального трансформатора.

Переключение осуществляется электронными ключами в момент прохождения синусоиды напряжения через нулевую отметку. Электронные ключи управляются процессором по специальной программе.

Процессор собирает данные с датчиков и коммутирует ключи по заданному алгоритму. Также, процессор не допускает включения более одного ключа и следит за исправностью ключей.

Процессор также собирает данные с сопутствующих датчиков, не обозначенных на схеме (силы тока, нагрева трансформатора, питания процессора, и др.).

В алгоритм программы процессора заложены следующие режимы:

Транзит — режим, когда 220 В на входе нормальное и стабилизатор обеспечивает защиту только от внезапных скачков.
Повышение — режим, когда питание на входе ниже нормы, но в пределах диапазона регулирования, стабилизатор выравнивает его до номинального.
Вытягивание — аварийный режим, когда 220 В на входе ниже нормы и ниже диапазона

Обратите внимание! Стабилизатор не отключается, а поднимает питание, на сколько хватает ресурса трансформатора.
Понижение — режим, когда напряжение на входе выше нормы, но в пределах диапазона регулирования, стабилизатор выравнивает питание до номинального.
Авария — режим, когда 220 В на входе выше диапазона регулирования, стабилизатор отключается, переходя в дежурный режим и «ждет» падения питания.
Задержка включения — режим обеспечивает сглаживание скачка при включении электроэнергии.

Что же выбрать? Сравниваем электромеханические и релейные приборы

Ознакомимся с ключевыми параметрами обеих разновидностей стабилизаторов и сравним их. Так вам будет легче решить, какой из приборов лучше.

Таблица. Сравнение основных характеристик.

Характеристика	Электромеханические	Релейные
Цена	Средняя/низкая	Низкая
Регулирование	Плавное	Ступенчатое
Размеры	Большие	Небольшие
Точность	Не более 3 процентов	Не более 7-8 процентов
Надежность	Требуется регулярное техобслуживание	Высокая
Скорость	Не ниже 8 мс	Около 40 мс
КПД	От 97 до 98 процентов	Средний – 99,2 процента

Как видим, обе разновидности имеют свои сильные и слабые стороны, особенности, характеристики. А потому выбирать тот или иной тип необходимо индивидуально в каждом конкретном случае. Или, как вариант, прибегнуть к альтернативе. Что это за альтернатива?

Лучший стабилизатор напряжения с двойным преобразованием

Одним из самых современных и дорогостоящих видов стабилизаторов являются инверторы. Принцип их работы заключается в быстром преобразовании переменного тока в постоянный и обратно. Такая схема работы обеспечивает высокую скорость регулирования, бесшумность и компактность. Хорошие отзывы получил следующий прибор.

Штиль IS1500

Рейтинг: 4.9

Самый высокий уровень защиты оборудования способен обеспечить стабилизатор Штиль IS1500. Модель инверторного типа обладает уникальными свойствами за счет технологии двойного преобразования. Она может защитить от проблем в электрической сети приборы мощностью до 1,125 кВт. Входное напряжение может колебаться в диапазоне от 90 до 310 В, а на выходе потребитель получит практически идеальную энергию (216-224 В). Высокая точность стабилизации (2%) высоко оценена экспертами, а также сотрудниками медицинских учреждений, работниками АТС, компьютерщиками и т. д. К стабилизатору можно одновременно подключить два прибора.

Пользователи отмечают малый вес и компактность модели, наличие фильтрации помех высокой частоты.

Достоинства

высокая точность стабилизации;
легкость и компактность;
бестрансформаторная схема преобразования;
широкий диапазон входного напряжения.

Почему происходят перепады напряжения, чем они опасны?

Причины

Скачки напряжения в бытовой электрической сети на 220 Вольт могут произойти по целому ряду самых разных причин.

Вот основные из них:

Отключение от сети мощных приборов. Если один из потребителей электроэнергии отключает от сети мощные приборы, напряжение резко повышается. Такое обычно бывает при прекращении подачи электропитания на производственную или торговую технику.
Некорректная работа трансформатора. Пожалуй, самая распространенная причина. Электроэнергия, выработанная электростанции, имеет напряжение от 150 до 1 150 Кв. Уменьшают его с помощью трансформаторов, находящихся на специальных распределительных подстанциях. Вследствие некорректной настройки трансформатора, его износа или производственного брака прибор может работать ненадлежащим образом и не стабилизировать напряжение, приводя к периодическим изменениям.
Перегрузка сети. К повышению вольтажа может привести не только массовое отключение, но и массовое подключение к ней электроприборов. Это особенно актуально для домов советской постройки, в которых проводка не рассчитана на запитывание таких требовательных приборов как, например, сплит-системы. Сеть в таком случае обычно испытывает перегрузку и напряжение меняется в сторону уменьшения или увеличения.

Не менее распространенной причиной скачков является неграмотная работа электриков. При недостаточном заземлении или неправильном монтаже так называемого «нуля» перепады – обычное дело. Также нередко скачки вызывает подключение к сети сварочного аппарата.

Чем опасны?

Интенсивные перепады могут вывести из строя технику моментально.

Незначительные скачки напряжения электросети (повышение или понижение до 25%) существенно сокращают срок службы любой бытовой техники. Особенно опасны подобные явления для кристаллов центральных процессоров компьютера, видеоадаптеров.

Мнение эксперта
Торсунов Павел Максимович
Опытный строитель с 10-летним стажем

Не стоит думать, что резкое повышение напряжения может сжечь только компьютер. Сегодня процессоры встроены почти во всю бытовую электронику. Они есть и в телевизорах, и в микроволновых печах, и в холодильниках, и в других электроприборах. Это означает, что резкие перепады опасны и для них.

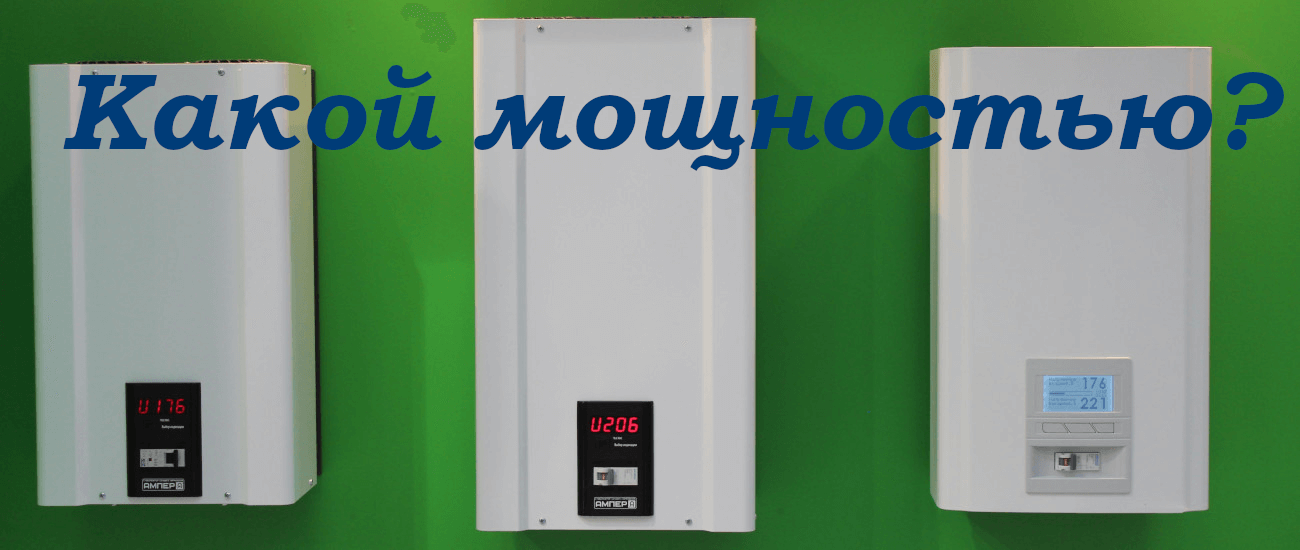

Мощность стабилизатора

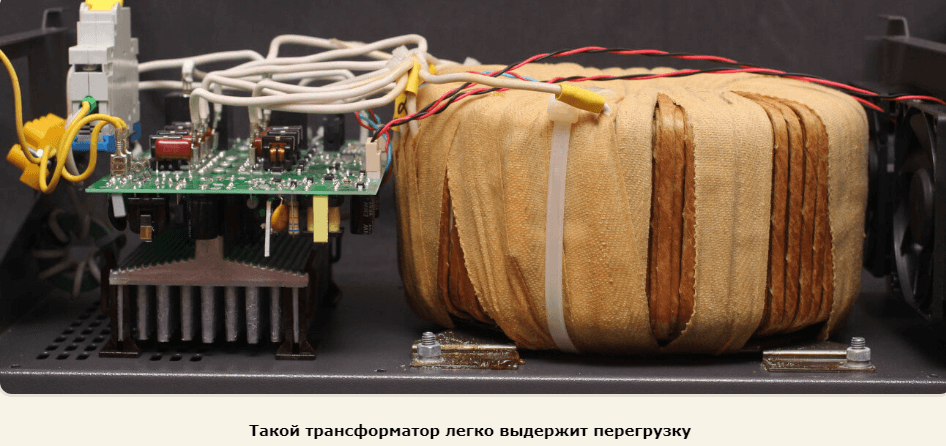

Мощность – один из важнейших параметров при выборе стабилизатора напряжения

Обратите внимание и на одну из ловушек производителей недорогих стабилизаторов. Часто такие устройства не могут работать на полную заявленную мощность или работают только в течении непродолжительного времени при полной нагрузке

Далее происходит перегрев и аварийное отключение.
Наиболее это заметно при низком напряжении, когда во входной сети возрастает ток.
Тогда мощность нагрузки может составлять до трети от заявленной.
Еще помните, что техника с электромоторами потребляет электроэнергии в 3-4 раза больше при запуске.
Это стиральные машины, холодильники, пылесосы, кухонные комбайны, посудомоечные машины и т.п.

Если в пиковые часы напряжение сильно снижается, рекомендуется избегать подключения к стабилизатору мощных устройств.
Можно представить, что это подобно слабому напору воды в водопроводе.
Если напор воды недостаточный, вы не сможете одновременно мыть посуду, стирать и принимать душ, так как вода не будет хватать на все эти процессы.
Аналогично с электроэнергией: низкое напряжение эквивалентно “малому напору”.
В такие периоды лучше оставить подключенными только самые необходимые устройства, такие как телевизор, компьютер и освещение.
Приборы, такие как утюг или стиральная машина, могут создать излишнюю нагрузку и даже привести к отключению электроэнергии в вашем доме или квартире.

3 лучших домашних стабилизатора на 12 квт

RUCELF СтАР-12000

5.0

Релейный напольный стабилизатор с точностью 6%.

Установлено 5 ступеней стабилизации и стандартный функции защиты.
На выходе 207-233 В.
Работает при 140-265 В на входе.
Достаточно компактный — 27х30х46 см.

Замечания пользователей

Мигание лампочек накаливания.

Топ 5 плюсов

Ударопрочный корпус.
Быстродействие.
Качественная сборка.
Надежность.
Приемлемая цена.

Энергия Classic 12000

4.5

Электронный прибор с точностью 5%. Допустимая входная мощность в пределах 60-265В.

12 ступеней стабилизации, время отклика 20 мс.
На выходе 209-231 В, синусоида без искажений.
КПД 98%, есть защита от замыкания, помех, перегрева, повышенного напряжения.
Предусмотрено размещение на стене.

Топ 3 замечания пользователей

Не очень удобное подключение.
Цена.
Небольшой дисплей.

Топ 5 плюсов

Заявленные характеристики соответствуют реальности.
Внешний вид.
Тихий.
Хорошая индикация.
Устойчив к влаге, жаре и холоду.

RUCELF SDWII-12000-L

4.5

Стабилизатор электромеханического типа с точностью 3,5%. Рассчитан на однофазное входное 110-275 В. На выходе дает 212-228 В, синусоида без искажений.

Установлена защита от замыкания, высокого напряжения, помех и перегрева.
Крепится на стену.

Топ 2 замечания пользователей

Большой.
Неудобное подключение.

Топ 5 плюсов

Надежный корпус.
Стабильная работа.
Внешний вид.
Тихий.
Плавная регулировка.

Рейтинг стабилизаторов напряжения для частного дома

Стабилизаторы от компании «Ресанта», «Штиль» и ORTEA S.P.A. на российском рынке занимают лидирующие позиции. В модельном ряду этих производителей присутствуют все виды и типы устройств, способных стабилизировать электрический ток в бытовых условиях. Наиболее популярными на рынке являются следующие модели, которые можно использовать как в сетевом, так и в магистральном режиме работы:

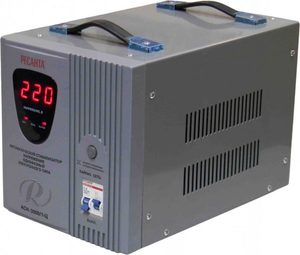

Ресанта ACH-5000/1-Ц – устройство релейного типа напольного исполнения мощностью 5 кВт;
Штиль R 3000SP – электронный прибор настенного исполнения мощностью 3 кВт;
ORTEA Vega – линейка электромеханических приборов с электронным управлением и мощностью от 0,3 до 25 кВт.

Какой стабилизатор напряжения выбрать для частного дома решает потребитель! Вариантов множество: от дорогих моделей с интеллектуальным управлением до простых бюджетных устройств. Независимо от цены, стабилизатор в частном домовладении должен выполнять свою основную функцию – защищать бытовую технику и электроприборы от перепадов напряжения!

Предлагаем посмотреть видео-советы по выбору:

Какой выбрать стабилизатор напряжения для газового котла
Какой выбрать стабилизатор напряжения 220В для дачи
Схема стабилизатора напряжения на 220 Вольт

Виды и типы стабилизаторов

В зависимости от того, для чего нужен стабилизатор напряжения, выбирают сетевой или магистральный. Первые используются для защиты одного прибора и подключаются к розетке. Вторые защищают все приборы дома, в том числе освещение, и подключены к автоматическому выключателю, установленному на вводе.

Стабилизаторы предназначены для понижения или повышения напряжения, в зависимости от его изменения на входе до величины 220—230 В на выходе. При выходе сетевого напряжения за пределы 140—260 В питание подключенных приборов отключается. Любой бытовой стабилизатор работает автоматически без участия человека.

Выбор стабилизатора напряжения для дома следует начинать с определения оптимального типа. Производители предлагают несколько типов, различающихся по принципу действия. Каждый из них имеет свои особенности и условия применения.

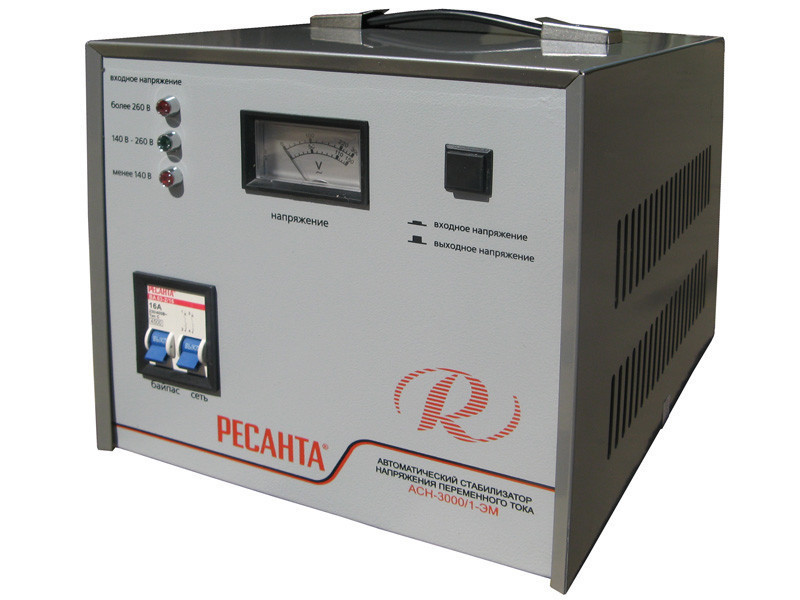

Электромеханический тип

В принципе это автотрансформатор, в котором перемещение токосъёмной щётки производится сервоприводом или электродвигателем через редуктор. Управление приводом производится электронной схемой, отслеживающей изменение напряжения на входе.

К достоинствам относятся:

достаточный в большинстве случаев диапазон регулирования (от 130 до 260 В);
отсутствие искажений формы напряжения на выходе;
способность выдерживать длительные перегрузки;
на качество работы не влияют помехи и искажения.

Недостатками считаются замедленность реагирования и шум, издаваемый при работе. Поскольку в конструкции применены подвижные элементы, требуется регулярное техобслуживание, которое проводят в мастерской или вызывают техника на дом.

Релейные и гибридные

В основу также заложен автотрансформатор, но изменение напряжения происходит за счёт переключения секций обмотки, осуществляемых с помощью реле (от 4 до 8 шт.). Реле управляются электронной схемой слежения.

Несмотря на ступенчатость регулировки, изменение напряжения не превышает допустимой нормы для электронных приборов, но лампы накаливания будут заметно мигать. Поскольку щелчки при срабатывании реле раздражают, лучше устанавливать такое устройство подальше от зон отдыха.

К достоинствам относится: высокое быстродействие, расширенная до 105 В зона реагирования, отсутствие техобслуживания и длительный, до 10 лет, срок службы. Стоят дороже электромеханических, но сохраняют работоспособность до -30⁰ C, что позволяет устанавливать их на улице. Без ущерба выдерживают перегрузку в 110% от номинала длительное время и кратковременную, до 4 секунд, 2-кратную.

Объединение электромеханического и релейного стабилизаторов позволило устранить присущие им недостатки и улучшить характеристики. В диапазоне от 105 до 280 В работает электромеханика, обеспечивая плавное и точное регулирование напряжения. При понижении до 140 В защита не будет срабатывать, а подключится релейный блок, способный обеспечить 220 В на выходе при напряжении сети до 105 В. Недостатком считается невозможность эксплуатации при температуре ниже +0⁰ C и напольная установка.

Электронные устройства

В этих стабилизаторах вместо реле используются тиристоры или симисторы, что позволяет сохранять на выходе нормальное напряжение при падении на входе до 60 В. Отсутствие подвижных элементов обеспечивает бесшумность работы и долгий срок службы, поэтому их используют даже в городских квартирах. Благодаря использованию большого количества элементов регулирования шаг регулирования меньше, чем у релейных аналогов. Основным недостатком является высокая стоимость.

К достоинствам относятся:

большой, начиная с 60 В, рабочий диапазон;
абсолютная бесшумность;
плавная регулировка;
высокая точность поддержания выходных параметров;
удобное настенное крепление;
расширенная гарантия до 3 лет.

Критерии подбора

И все же одного лишь умения разделять нормализаторы по типам стабилизации недостаточно. Чтобы сделать выбор в сторону лучшего стабилизатора напряжения для частного дома (в 220В для однофазного подключения или 380 В – для трехфазного), необходимо также учитывать некоторые важные свойства подобных установок. О чем идет речь?

Количество фаз Это фактически первое, на что требуется обратить свое внимание. Если вы подбираете стабилизатор для небольшого жилого помещения, вам вполне достаточно будет выбрать стабилизатор для дома с напряжением в 220В Какая бы ни была установлена у вас в доме бытовая техника – холодильник, компьютер, телевизор – вся она работает от однофазной сети

Если же у вас большой, например, загородный дом в несколько этажей, да еще с гаражом во дворе в придачу – вы можете обратить внимание на трехфазные стабилизаторы. Они обычно предназначаются для промышленного оборудования с большим объемов потребляемой электроэнергии. Многие по незнанию полагают, что трехфазные стабилизаторы сложнее в обслуживании и цена непомерно завышена на фоне однофазных. Но по факту это не так, потому что большинство трехфазных моделей поддерживают обслуживание каждого из блоков по отдельности, без отключения двух других. К тому же ценовая разница компенсируется установкой единого стабилизатора с блоком в 380 В, не требующим дополнительных кабелей, распределительных щитов, короба или монтажных элементов. Мощность. Это еще один крайне важный пункт, который обязательно следует учитывать перед покупкой нормализатора. Слишком слабая модель будет требовать постоянного ухода устройства в защиту при росте максимально допустимого тока. Слишком мощная установка, напротив, попросту «сольет» ваш бюджет в абсолютно ненужные и несущественные для вас характеристики. Точность стабилизации. Не менее важный критерий в подборе правильного агрегата. Этот параметр определяет амплитуду колебания напряжения от стандартного 220 В (или 380 В для трехфазного подключения) до критичного

Очень важно при покупке устройства понимать, какие колебания оно будет способно регулировать и удерживать в рамках своих технических возможностей. К примеру, отличным выбором для самых чувствительных электроприборов станет серповидная модель (точность стабилизации приравнивается к 3 %). Более широкой популярностью пользуются электронные стабилизаторы, допускающие отклонения до 10 % (идеально подходят для бытовой домашней техники в виде холодильника, нагревательного котла и т

д.)

Более широкой популярностью пользуются электронные стабилизаторы, допускающие отклонения до 10 % (идеально подходят для бытовой домашней техники в виде холодильника, нагревательного котла и т. д.).

О зависимости мощности от напряжения

Поставщики бюджетных стабилизаторов также нередко завышают характеристики своих моделей.
В особенности это касается мощности.
Например, указывают мощность стабилизатора – 10 киловатт.
А на самом деле без риска для устройства и нагрузки мощность при пониженном напряжении не должна превышать 5 киловатт.
Узнаёт об этом покупатель только после покупки.
Наш совет: перед покупкой стабилизатора внимательно ознакомьтесь с инструкцией к устройству.
Практически любую из них можно без труда скачать в интернете

Обратите внимание на график зависимости мощности от входного напряжения. Обычно у недорогих моделей мощность указывается в киловольт-амперах, а не в киловаттах (в зависимости от нагрузки, разница между ними составляет 20-30%)

И получить эту мощность можно при только при напряжении от 200 вольт.
При большем падении входного напряжения происходит и падение мощности стабилизатора – примерно на 10% на каждые 10 вольт.
У надежных стабилизаторов заявленная мощность действительна во всем диапазоне номинального напряжения, т.к.
трансформатор и силовые ключи установлены с запасом по мощности, хорошо выдерживают пусковые токи электромоторов.

Однофазный или трёхфазный

Если в доме сеть однофазная, то нужен однофазный стабилизатор.
Если трехфазная, то трехфазный или 3 однофазных (по одному на фазу).
Смысл брать трехфазный стабилизатор есть в случае присутствия трехфазной нагрузки.
Например, мощных электродвигателей в составе насоса, циркулярной пилы, станка или сварочного аппарата.
Но обычно такое оборудование не слишком требовательно к качеству напряжения и потребляет большую мощность.
Поэтому, при отсутствии сильных колебаний напряжения, есть смысл оставить трехфазные розетки, подключенные к вводному щитку, в обход стабилизатора.

Еще производитель стабилизаторов Лидер обращает внимание, что если у вас работает сварочный трансформаторный аппарат,
то следите чтобы напряжение не опускалась ниже 198 вольт. Пиковые часы будут не лучшими для производства сварочных работ

Пиковые часы будут не лучшими для производства сварочных работ.

Количество фаз заведенных в дом

К частному дому может быть подведена однофазная или трехфазная сеть. Вид сети указывается в документации на дом, в разделе о технических условиях по электроснабжению. Если документов нет, проверьте количество жил у подведенного к дому кабеля:

две жилы (или два провода) – однофазная сеть 220В;
четыре жилы и более – трехфазная сеть 380В.

Либо обратите внимание на установленный счетчик – однофазный снабжен одним светодиодным индикатором импульсов, трехфазный – тремя, для фаз А, В, С. Также для однофазной сети используется однополюсной либо двухполюсный автоматический выключатель, в то время как для трехфазной – трех- или четырехполюсный

Важно! Если сеть трехфазная, то у вас есть выбор – вы можете установить три однофазных стабилизатора либо один трехфазный. Выбор трехфазных моделей ограничен – они бывают только электромеханическими, электродинамическими и гибридными

В случае использования однофазных устройств добавляются релейные и электронные.

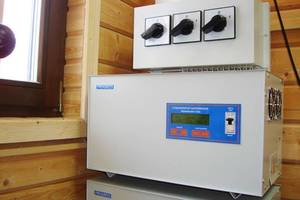

Установка трех однофазных стабилизаторов дает возможность создать три независимые однофазные сети на территории своей усадьбы. Для каждой выделенной зоны подбирается стабилизатор с оптимальными параметрами, в зависимости от количества и характеристик подключаемых электроприборов. Такой подход удобен, если нет электрооборудования, для питания которого требуется напряжение 380 В.

Как выбрать подходящий стабилизатор напряжения для частного дома?

Мы ответили на вопрос о том, как выбрать стабилизатор напряжения 220В для дома по его конструктивному исполнению.

Следующий этап — оценка технических характеристик, указанных в инструкции по применению:

Количество фаз тока (1 или 3).
Мощность Ватт-Амперы (ВА).
Время реакции на изменение входного напряжения (миллисекунды, мс).
Порог отключения – верхний и нижний, Вольт.
Выходное напряжение с точностью регулирования (Например, 220В +/- 5%).
Способ установки (напольный или настенный).

Наибольшие затруднения у новичков вызывает вопрос правильного подбора мощности защитного устройства. Поэтому на нем мы остановимся более детально.

Кроме активной мощности, которую потребляет каждый бытовой прибор, в некоторых устройствах присутствует реактивная. Она возникает при наличии индуктивности (когда у потребителя энергии имеется достаточно мощный электродвигатель). В момент его пуска ток в сети возрастает в несколько раз. Поэтому, если вы выберете стабилизатор только по его паспортной (активной) мощности, и не учтете реактивную, то он не справится с пиковой нагрузкой.

Второй фактор, существенно влияющий на выбор — коэффициент трансформации. Он равен нулю, когда стабилизатор работает в идеальных условиях: получает на вход 220В и без изменений передает их бытовой технике. Если же ему приходится «поднимать или опускать» напряжение на 20-30%, то его мощность соответственно уменьшается. Данная зависимость отражена в таблице.

Соотношение между входным напряжением и коэффициентом трансформации

Что это означает в практическом плане? Допустим, что в вашей домашней электросети напряжение стабильно низкое и составляет 170 Вольт. Смотрим на таблицу и видим, что ему соответствует коэффициент трансформации 1,35. Значит, при выборе стабилизатора для одного прибора или для целой группы устройств его мощность должна быть выше паспортной минимум на 35%.

В качестве примера рассмотрим выбор стабилизатора для газового котла в доме с повышенным напряжением (250 В). В котле установлен циркуляционный насос с электродвигателем.

Поскольку его мощность невелика (порядка 80-150 Ватт), то пусковые токи не окажут существенного влияния на работу стабилизатора. Поэтому для защиты электронной платы управления котла нам хватит защитного устройства, мощностью 150 Ватт помноженной на коэффициент трансформации 1,35 = 200 Ватт. По модельному ряду подбираем ближайший подходящий по мощности прибор – 500 Ватт (ВА).

Если же мы будем подбирать защиту для холодильника или водяного насоса, в которых стоят более мощные электромоторы, то в этом случае активную мощность нужно помножить минимум на 3. Так мы учтем большие пусковые токи, инициирующие реактивную мощность.

Нужно сказать несколько слов и о том, какой стабилизатор напряжения лучше выбрать: рассчитанный на весь дом или на защиту одного чувствительного устройства (котла, телевизора, кондиционера, холодильника)? Очевидно, что один общий стабилизатор, обслуживающий все жилище, выгоднее. В этом случае вам не придется думать, в какую розетку включить конкретный прибор или периодически носить за ним «индивидуальное средство защиты».

Подбор общего стабилизатора для дома ведут, суммируя активные мощности всех бытовых приборов (с учетом реактивных нагрузок). Полученную цифру умножают на коэффициент трансформации и на коэффициент, учитывающий вероятность одновременного включения всех приборов (0,7).

Например, для дома с пониженным напряжением 170 Вольт данный расчет будет выглядеть следующим образом (с учетом пускового тока):

стиральная машина (2,3 кВт) + холодильник (0,6 кВт) + LCD телевизор (0,3 кВт) + водяной насос (1,2 кВт) + газовый котел (0,1кВт) + кондиционер (2,5 кВт) + освещение (0,7 кВт) = 7,7 кВт х 1,35 (коэффициент трансформации) х 0,7 (вероятность одновременной включения) = 7,27 кВт. Значит, нужно купить защитный прибор мощностью не менее 7,5 кВт.

Общий внутридомовой стабилизатор подключают в сеть сразу после счетчика электроэнергии. От него запитываются все потребители. Как правило, в таких устройствах имеются автоматы защиты. Они отключают ток в том случае, когда скачок или падение напряжение превышает порог стабилизации.

Спросим у производителей?

Кто вообще может лучше всех описать процесс подбора стабилизатора напряжения под конкретные нужды?
Ну наверняка тот, кто хорошо знаком с этой продукцией.
Кто как не производитель стабилизаторов напряжения?
Но тут есть один нюанс.
Будет ли такая статья по выбору от производителя объективной или всё сведётся к рекламе своей товарной марки?
Мы решили проанализировать наиболее интересные и полные статьи по выборов стабилизаторов, опубликованные на официальных сайтах крупнейших производителей.
Пожалуй это будет самая объективная статья по выбору стабилизаторов напряжения, которую можно найти в интернете.
Мы не будем публиковать в ней советы рекламного характера.
Лишь затронем ключевые моменты, на которые указывает каждый из производителей.
С небольшими комментариями и дополнениями.
Статья рекомендуется для прочтения тем, кто хочет досконально погрузиться в тему выбора стабилизатора напряжения, изучить все “подводные камни”.

Итак, предлагаем вашему вниманию т.н. саммари ценных идей (в кратком пересказе).

Стабилизатор напряжения для частного дома: как правильно выбрать

Популярные производители

Что важнее: точность или диапазон работы?

Советы по выбору стабилизатора от Ortea

Виды стабилизаторов напряжения

Распространённые ошибки при выборе
