Как измерить и отрегулировать давление в расширительном баке водоснабжения

Настройка бака.

Начинаем с P_ст = 4 / 10 = 0,4 бар;

Далее нам нужно создать давление P (накачать воздух в соответствующую камеру расширительного бака).

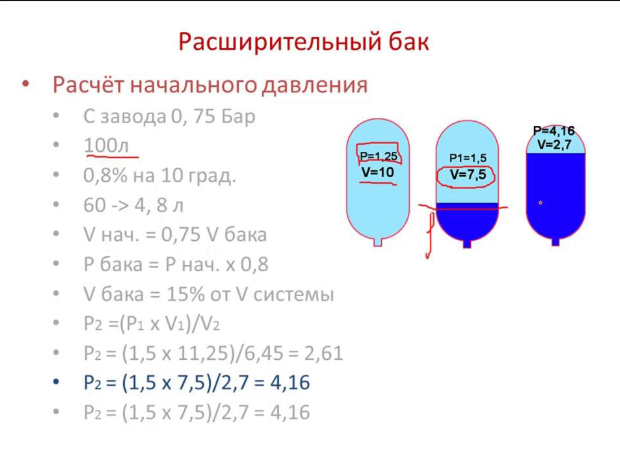

Какое давление P необходимо накачивать? Воспользуемся формулой от компании Reflex:

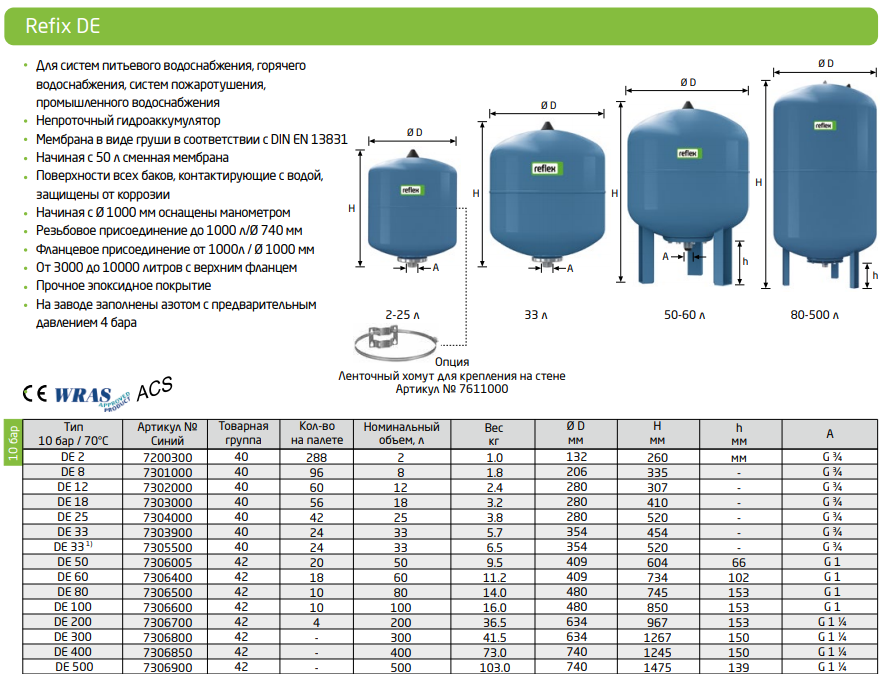

Согласно рекомендациям Reflex P > или = 1 бар.

Поскольку высота дома у нас небольшая и сумма P_ст и P меньше 1 бара, принимаем значение P = 1 бар.

Устанавливаем бак в систему или открываем запорную арматуру.

Затем открываем вентиль подпитки и создаем начальное давление в системе P_нач.

До какого значения? В этом нам помогут следующие рекомендации:

P_нач > или = P + 0,3 бара или P_нач = 1 + 0,3 = 1,3 бар.

Теперь включаем котел, разогреваем систему до расчетной температуры, предположим 80 о С, и удаляем воздух из системы, наблюдая по манометру за тем, как создается новое давление — давление расширения P_расш. которое достигнет некоторого значения.

И, наконец. снова включаем подпитку и доводим давление в системе до P_кон. которое должно быть согласно формуле:

P_кон < или = P_кл — 0,5 бар или P_кон = 3 — 0,5 = 2,5 бар.

Все, расширительный бак готов к работе!

Несколько важных замечаний:

Не всегда нужно открывать подпитку второй раз. Нужно ориентироваться по манометру. Если у вас в системе стоит предохранительный клапан на 3 бара, а манометр уже показывает давление в разогретой системе 2,5 бара, то открывать подпитку второй раз не нужно.

Проводя подпитку разогретой системы необходимо помнить об опасности создания теплового шока для котла. Когда стенки котла, разогретые до высокой температуры, получают холодную воду, происходит внутренние напряжения в самом металле, что в случае с чугунным котлом может привести к трещинам и соответственно к порче котла. Подпитывать горячей водой нужно, когда система остыла до 40 о С или же, когда подпитка врезана на значительном удалении от самого котла.

Поднимая давление в системе, даже на небольшой уровень, нужно учитывать элементы системы отопления, которые вы установили. Рабочее давление системы ни в коем случае не должно превышать максимально допустимое для самого чувствительного элемента (смотрите паспорта производителей).

Если мы проверим заводскую настройку расширительных баков, сравнив ее с приведенными здесь рекомендациями, то обнаружим, что эта настройка вполне приемлема для большинства систем отопления частных домов.

«Для чего же тогда все эти выкладки?», — спросите вы. «Зачем все усложнять?» Отвечаем. Выкладки нужны, чтобы понимать механизм настройки расширительного бака в случаях:

• когда упало или совсем отсутствует давление в воздушной камере;
• когда принимается решение поменять мембрану бака;
• когда нужно настроить расширительный бак для нетипового объекта.

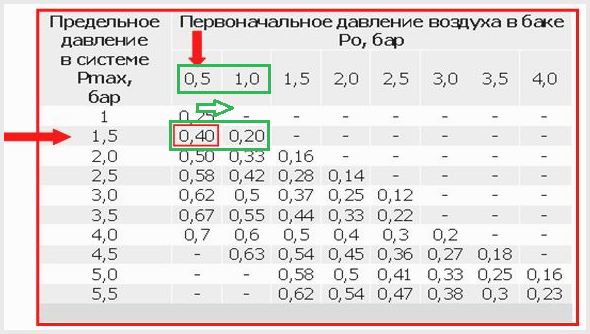

Добавим также, что есть такое понятие, как эффективный полезный объем расширительного бака — количество воды, которое бак может в себя принять и затем вновь отдать системе. Оптимальность этого показателя можно достичь только при правильной настройке бака.

На что влияет этот показатель?

Если сказать просто: от него напрямую зависит объем воды в расширительном баке («запас» бака) и, следовательно, объем воды, который он может отдать обратно системе.

Когда это нужно?

В результате небольших протечек (по капле) или испарения, воды в системе становится меньше. И, пока у бака есть запас воды, он отдает ее системе, давление не падает. Но как только этот запас заканчивается, а процесс потери теплоносителя продолжается. Это приводит к понижению давления и срабатыванию автоматики котла. Система останавливается или же просто не может работать, так как объем воды в ней недостаточен.

Согласитесь, что есть разница, может ли ваш бак при неправильной настройке может взять в себя 100 г воды или он способен компенсировать потери литрами, способствуя тем самым функционированию системы отопления, пока не будет устранена течь, и вновь не будет подпитана система.

Особенно это актуально для загородных домов, где владельцы не живут регулярно, и тогда возникает опасность преждевременной остановки системы отопления и ее разморозки.

Та же способность бака компенсировать объем теплоносителя просто необходима, когда автоматически или вручную понижается температура котла. Теплоноситель нагревается до меньшей температуры, объем его становится также меньшим. И вот тут-то приходит на помощь экспанзомат.

Подбирайте и настраивайте расширительный бак правильно! Желаем удачи!




Как вам статья?

Мне нравитсяНе нравится

Как отрегулировать давление в расширительном баке

Отладка проводится только после выключения системы и слива жидкости из нее:

1. Отключите котел. Если бак расположен сразу за ним – перекройте линию подачи воды и магистраль, идущую к стоякам.
2. Спустите теплоноситель через сбросное устройство. Делать это через предохранительный клапан нельзя – после такой манипуляции он может начать подтекать.

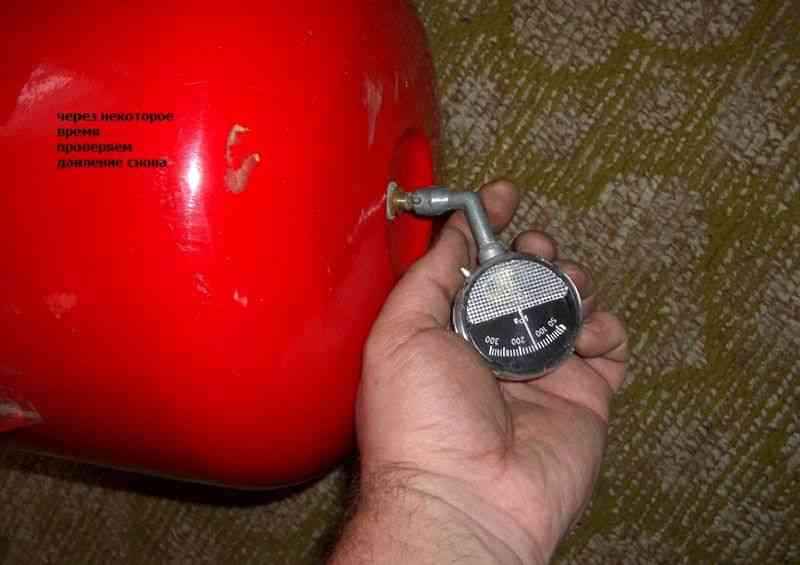

3. Присоедините манометр к золотнику и измерьте давление в демпфере. При проблемах с расширительным бачком оно будет ниже нормы или даже нулевым.
4. Подкачивать гидробак нужно автомобильным насосом или автокомпрессором. Обязательно контролируйте параметры давления. При повышенных показателях лишнюю жидкость спустите через золотник.
5. Уберите насос, залейте в трубы теплоноситель и запустите отопление. Если все сделано правильно, система будет работать устойчиво.

Важность номинального давления в рабочей станции

Для тех, кто не совсем понимает, почему так важно, чтобы водяное оборудование насосного типа набирало определенное давление, предлагаем ознакомиться с принципом работы станции, и её устройством. Благодаря таким знаниям проводить ремонтные работы и устранять причины возможной поломки самостоятельно будет в разы легче. Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Итак, главным действующим «лицом» в работе станции водоснабжения является сам насос. Именно он предназначен для подъема воды и подачи её в систему. Но насос — агрегат хоть и мощный, но достаточно чуткий. Его работа основана на постоянных включениях/выключениях двигателя, что может пагубно сказаться на сроке эксплуатации механизма. То есть, насос быстрее выйдет из строя ввиду перегорания двигателя. Чтобы этого не произошло, многое комплектуют насос гидробаком, и это уже — водяная станция.

Гидробак (его еще называют гидроаккумулятор) уже отвечает за давление в системе, создает заданные его пределы  и контролирует работу насоса. Кроме того, он играет роль накопительного резервуара для воды. То есть, сначала насос накачивает воду в бак. После этого вода в трубы подается при открытии кранов именно из резервуара. Насос в это время отдыхает. Как только давление в баке падает (а именно, заканчивается вода) срабатывает реле давления, которое и приводит в действие насос. Происходит забор воды из скважины до полного наполнения гидроаккумулятора. Цикл повторяется вновь и вновь. И если насос не выключается, значит, нужного давления в системе нет. Необходимо выяснять, почему.

Чем хороши в хозяйстве очень большие расширительные баки?

Привожу абстрактный пример. У нас бак 100 литров полного объема. Накачиваем его одним баром. Включение насоса ставим на 3 бара, а выключение на 4. При этом в баке минимальный остаток воды будет больше полбака (более 50 литров). Работать наш бак будет на диапазоне где-то 12 литров. То есть насос включается каждые полторы минуты. Я думаю, что насос выдержит такой ритм, но зато мы получаем супер комфортный водопровод, в котором горячая вода в душе не «гуляет» у нас за счет изменения давления. Имею ввиду довольно распространенный случай, когда горячая вода остывает с уменьшением давления в водопроводе, а потом опять горячеет по мере работы насоса на повышение давления.

А если предположить, что мы стоим в душе с намыленной головой и выключается свет. Что мы думаем? С баком, который отрегулирован до почти полного осушения мы не знаем, сколько у нас в баке воды осталось, даже если бак столитровый. Вполне возможно выключение электричества нас застало, когда бак совсем на исходе! А в моей предложенной выше схеме, неосушаемый остаток целых 50 литров. Мне точно хватит воды для того, чтобы закончить мытье головы и туловища даже. Даже думать нечего! Нужно только крикнуть жене, чтобы свечку принесла.

Как повысить давление включения насосной станции?

Для повышения давления включения насосной станции можно предпринять следующие меры:

1. Проверить и, при необходимости, отрегулировать давление в баке насосной станции. Если давление в баке ниже определенного уровня, то насос начинает работать на нижней границе своей мощности, что приводит к низкому давлению. Давление в баке можно проверить манометром, который обычно находится на корпусе насосной станции.

2. Проверить фильтр на входе в насосную станцию. Если фильтр засорен, то насосу будет труднее всасывать воду, что приводит к снижению давления. Рекомендуется очистить или заменить фильтр, если это необходимо.

3. Проверить наличие утечек в системе водоснабжения. Если в системе есть утечки, то давление в ней может снижаться. Необходимо проверить все трубы и фитинги на наличие течей и устранить их.

4. Проверить настройки реле давления на насосной станции. Реле давления отвечает за включение и выключение насоса при определенном давлении в системе. Если реле давления настроено неправильно, то это может приводить к снижению давления. Рекомендуется проверить настройки реле давления и при необходимости отрегулировать их.

5. Проверить насос на предмет износа. Если насос сильно изношен, то это может приводить к снижению его мощности и, как следствие, к снижению давления в системе. Если насос изношен, то его нужно заменить.

6. Увеличить диаметр труб в системе. Если трубы в системе слишком узкие, то это может приводить к снижению давления. Увеличение диаметра труб может помочь увеличить давление в системе.

Если вы не уверены в своих способностях, лучше обратиться к специалисту для диагностики и устранения проблемы.

Давление включения и выключения насоса

Что произойдет, если вся вода из бака уйдет, а насос не включится? В нашем баке, накачанном в пустом состоянии до 1 бара минимальное давление воды составляет 1 бар. То есть, вода наша вытекает, давление уменьшается и после 1-го бара должно просто рухнуть на ноль. Просто потому, что воды нет. Кончилась. Мотор начинает работать и вся система испытывает непредвиденную нагрузку. Вода выстреливается из насоса, бьет по трубам и гасится мембраной бака, которая принимает на себя весь удар. Это все не очень комфортно и довольно опасно. Куда лучше, если насос включится, когда в баке еще есть вода! Но не слишком много. В нашем случае насос должен включиться, когда давление воды больше 1 бара. На сколько больше? Если сильно больше, то мы сократим количество накопленной воды и увеличим периодичность включений насоса (чаще будет включаться и на меньшее время), что не есть хорошо. Вот теперь мы начинаем понимать, почему нам советовали накачивать бак на 2 десятых бара меньше давления включения насоса. В этом случае в момент включения насоса в баке будет разумный уровень воды. Разумный – значит обоснованный производителем.

А когда же нам надо выключать насос? Очевидно, тут мне скажут, что включать надо на 1 баре, выключать на 4. Тогда наш бак накопит феноменальные три четверти объема воды. Но это неудобно и некомфортно с точки зрения “пойти помыться”. Комфортно включать на трех и выключать на четырех. В самом крайнем случае включать на двух и выключать на четырех. Вот и считаем. Если разница давлений всего в 2 раза, то и бак наш максимум способен половину объема использовать.

Требования производителейПроизводители хороших баков утверждают, что нельзя допускать до того, чтобы воды в баке было больше половины. Так производители страхуются от гарантийных случаев. У меня лично хороший бак известного производителя, купленный у представителя и я много раз испытывал свой бак на прочность описанным выше способом и ничего с ним не произошло.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

• Насос закачивает воду в бак.
• Давление воды постоянно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
• По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Основные параметры работы реле:

• Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
• Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
• Диапазон давлений – разность двух предыдущих показателей.
• Значение максимально допустимого давления выключения.

Проблемы и решения

1. Почему насосная станция Джилекс не держит давление в гидроаккумуляторе (см. Почему насосная станция не держит давление)?

Вот список возможных причин неисправности, типичный для устройств всех производителей:

Отсутствие, загрязнение, неправильный монтаж или неисправность обратного клапана на всасывающем патрубке или на вводе водоснабжения. Стрелка на корпусе клапана должна указывать в сторону насоса, а сам он должен пропускать воду только в одном направлении;

Устройство пружинного обратного клапана

Отсутствие воздуха с избыточным давлением в воздушном отсеке мембранного бака. Чтобы убедиться в отсутствии или наличии этой неисправности, нажмите на шток ниппеля. Если оттуда не поступает ни воздух, ни вода — гидроаккумулятор нужно просто-напросто накачать;

Накачка гидроаккумулятора автомобильным компрессором

Разрыв мембраны гидроаккумулятора. В этом случае из ниппеля при нажатии на его шток начинает капать вода. Мембрана меняется на новую после отключения воды и вскрытия бака ресивера;

На фото — замена мембраны в гидроаккумуляторе насосной станции

• Мощности насоса не хватает для создания напора, соответствующего настройкам автоматического реле. Признак наличия этой проблемы — непрерывная, без отключений, работа насоса. Проблема устраняется путем регулировки реле;
• Утечки воды (прежде всего течи напроток сливных бачков в туалетах). При утечках насос периодически включается в отсутствие разбора воды через смесители. Проблема устраняется регулировкой, ремонтом или заменой заливных или сливных клапанов в бачках.

Регулировка арматуры сливного бачка

1. Почему в систему водоснабжения с насосной станцией попадает воздух?

Вероятная причина — негерметичность всасывающей трубы (разрыв или неплотное соединение с всасывающим патрубком насоса или обратным клапаном). Проблема устраняется герметизацией соединений или заменой трубы.

Насос может засосать воздух при негерметичности соединения с всасывающей трубой

Закрытые

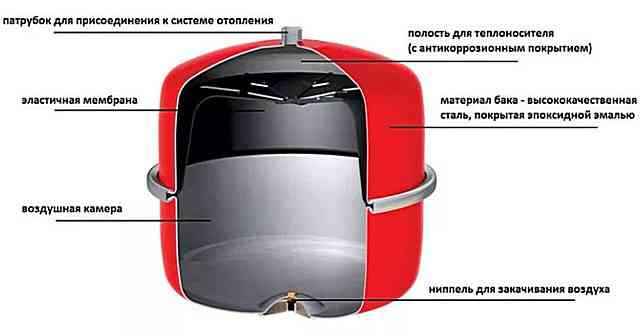

Переходим к закрытым экспансоматам. Закрытый бак представляет собой специальную емкость, изготовленную из металла, овальной или шарообразной формы. Особенность данного оборудования заключается в том, что внутри он разделен на две камеры – воздушную и жидкостную – при помощи герметичной мембраны. Именно по этой причине такие экспансоматы называются мембранными.

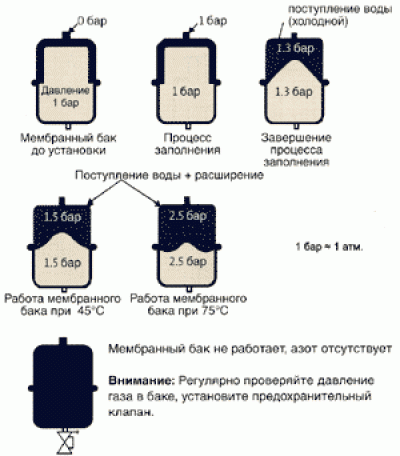

Принцип работы у бака такой: воздушный отсек оборудован клапаном, задача которого заключается в спускании воздуха при существенном увеличении уровня давления. Благодаря этому теплоноситель способен заполнять внутренний объем камеры. При увеличении давления воды мембрана, произведенная из термостойкой резины, прогибается и освобождает воздух из отсека.

После того как давление полностью нормализуется, мембрана приходит в начальное положение, позволяя воздуху вновь поступать в бак для отопления.

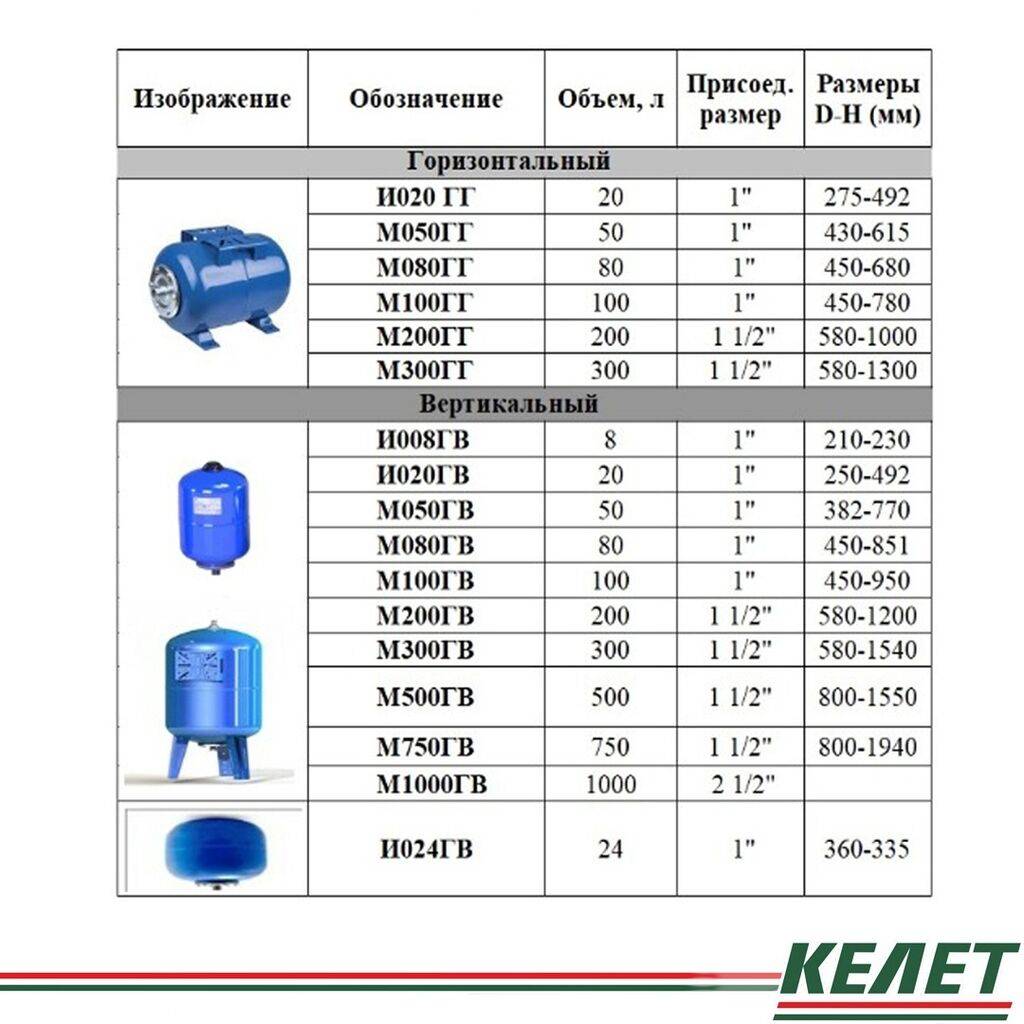

Стоит отметить, что расширительные баки мембранного типа выпускаются в различных конфигурациях. В некоторых случаях бачок имеет одну из камер, заполненную азотом под большим давлением, другой же отсек предназначен для заполнения водой или другим теплоносителем. Особенность такой системы – жидкостная камера соединена с системой отопления.

https://youtube.com/watch?v=VQcY5fTwIYk

После этого давление в каждом из отсеков стремится к установлению на первоначальном уровне. Настройка расширительного бака закрытого типа осуществляется в заводских условиях, поэтому приобретая данную продукцию, покупатель получает изделие полностью готовое к работе.

Монтаж и размещение также просты, но может возникнуть проблема с отсутствием свободного пространства, поэтому при недостатке свободного места можно использовать плоский бачок, габариты которого оптимизированы для установки в небольших помещениях.

В зависимости от вида мембраны выделяют два основных типа закрытых баков.

Экспансоматы с диафрагменной несменной мембраной

Для создания углеродистого корпуса данного агрегата применяется метод глубокой холодной штамповки. По периметру отсеков прочно закрепляется мембрана. Внутренняя поверхность корпуса покрыта эпоксидными влагостойкими красками, которые защищают поверхность от вредного воздействия воды.

Для покрытия внешней части корпуса применяется эмаль. В начальной стадии вакуумный бак на 100% заполняется воздухом, который под высоким давлением прижимает мембрану к внутренней поверхности.

По мере того как температура внутри бака возрастает, начинает увеличиваться давление и поступать теплоноситель, который отжимает мембрану в обратную сторону. В это же время воздух, находящийся во втором отсеке, начинает сжиматься.

Фланцевый со сменной мембраной

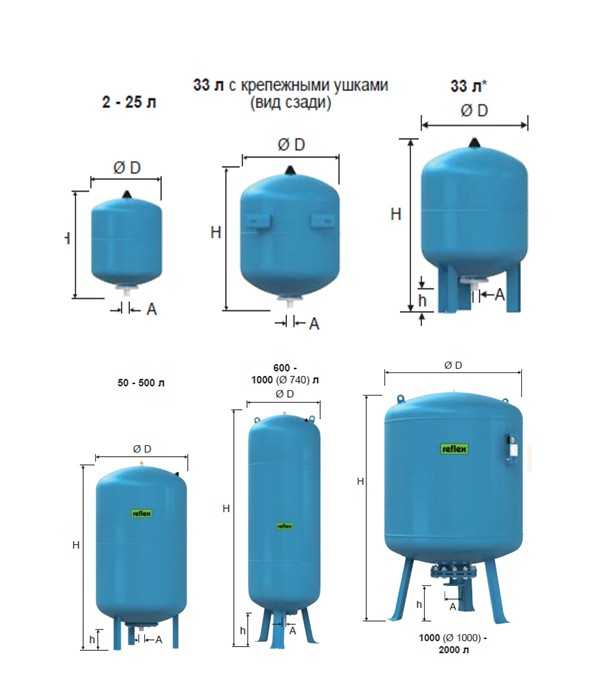

Такие устройства изготавливаются как в горизонтальном, так и вертикальном исполнении. К числу ключевых конструктивных особенностей модели можно отнести то, что теплоноситель не соприкасается с металлической частью расширительного бака, поскольку полностью расположен внутри мембраны.

Как следствие, использовать специальное покрытие для защиты его поверхности от воздействия жидкости не потребуется. Кроме этого, имеется возможность при необходимости проводить замену мембраны.

Зачастую закрытые устройства монтируются неподалеку от котлов. В систему отопления можно установить второй расширительный бак, поставив его рядом с бойлером, если схема также поддерживает аппарат горячего водоснабжения.

Принцип работы расширительного бака

Для организации эффективного отопления требуется, чтобы система была заполнена теплоносителем. При нагреве жидкости до высокой температуры ее объем увеличивается, и ее излишки сбрасываются в расширительный бак. В разных отопительных системах требования, предъявляемые к нему, отличаются. Например, при естественном движении теплоносителя в качестве расширительного бачка достаточно установить металлическую емкость нужного размера.

В систему с принудительной циркуляцией включают герметичный бак заводского изготовления. Он представляет собой емкость, разделенную на две части эластичной мембраной. Она изготавливается из специальной резины, которая должна быть достаточно прочной. Одна часть бака заполнена воздухом или водой, другая предназначена для попадания излишек жидкости.

Обратите внимание! Если в отопительную систему не включен расширительный бак, то при нагревании вода увеличится и может просто разорвать трубопровод или котел. Расширительные емкости отличаются по объему

При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом

Расширительные емкости отличаются по объему. При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом.

Какие задачи выполняет расширительный бак?

Расширительный бак в закрытой системе отопления выполняет две важные функции:

1. Компенсирует тепловое расширение теплоносителя. При увеличении температуры на каждые 100°C объем воды увеличивается на 4,5%. Давление жидкости в системе возрастает и давит на стенки труб и радиаторов. Если газовый котел не оборудован расширительным баком или одной емкости недостаточно, то данный элемент устанавливают на «обратку» устройства.
2. Смягчает гидроудары в отопительной системе, которые могут появиться из-за скопившихся воздушных масс или перекрытия арматуры.

Из этого видно, что без расширительного бака отопительная система просто не сможет правильно работать.

Как накачать воздух в расширительный бак водоснабжения

В РБ не должно быть воды. Насосом к золотнику РБ качать воздух, пока не перестанет течь вода из сливного штуцера. Спустить воздух. Накачать заново проверяя давление манометром.

Давление в РБ должно быть в пределах 1. Закрыть сливной штуцер. Открыть котёл и всё что закрывали.

Запитать котёл. Можно использовать любой насос для накачки бака в нём автомобильный золотник. Манометр для проверки также берут автомобильный для проверки давл. Закачиватьпроверять воздух когда в баке нет воды. Внутри бака находится мембрана разделяющая воздух и воду. Определить что мембрана с «дырой» можно так: Если вы накачиваете его, а давление воздуха падает выходя через шлангтрубку подсоединения к системе отопления то — РБ неисправен; или камни искусственные как делают из штуцера подкачки воздуха при нажатии на золотник идёт вода не чуть сыро а вода.

РБ не такие и нежные. Кстати Адрес страницы с «дырой» может воздух свой вытолкнуть в Сист. Коллеги, приветствую! Имеется такой вопрос. Частный дом, в нем стоит газовый бойлер для горячей воды Ariston. В системе горячего водоснабжения рядом с как накачать расширительный бак в системе водоснабжения стоит небольшой мембранный бак.

Вопрос — какое в нем должно быть давление? И как оно должно расчитываться в зависимости от других факторов в системе? Недавно приходил газовщик, ткнул манометром подробнее на этой странице клапан мембранного бака, говорит давления.

Посмотрел, что в системе подачи холодной воды, которая в т. В результате он забил насосом давление в мембранном бачке горячей воды https://amk-stroy.su/как-подключить-термостат-к-теплому-полу 3,5Атм.

Настройка давления бака в системе водоснабжения

Нормально ли это? И как вообще можно проверить мембранный бак на работоспособность?

Горячая вода подается в краны нормально, но иногда при ее открытии, мембранный бак издает «пердеж» звук как у вибрирующего крана-буксы. Заранее спасибо за консультацию.

❻

Давление воздуха в пустом! Тогда и звуков лишних. VeterРасширительный мембранный бак предназначен для работы как: Экспанзомат — на отоплении.

Обычно применяется в частных домах. Рабочее давление жидкости 1,5 бар, давление воздуха в пустом баке должно быть около 1,5 бар то есть рабочее давление жидкости и воздуха должны быть приблизительно равны. Источник — на ХВС. Располагается после насоса.

Среднее давление в ХВС составляет 3 бар. Рекомендуется ставить в конце веток большой протяжённостью, если существует вероятность мгновенного перекрытия воды.

Среднее давление жидкости 3 бар.

Рекомендуемое давление воздуха в пустом баке 3,5 бар. Существуют и другие варианты использования расширительного читать статью бака, но это рядовому пользователю.

Коллеги, большое спасибо за информацию! Как я понял, у меня вариант — компенсатор гидроударов в системе ГВС. При включении крана горячей да в принципе и холодной воды есть такой эффект: при открытии крана вода начинает литься нажмите чтобы перейти нормальным напором, но примерно через пару секунд напор ослабевает тоже как накачать расширительный бак в системе водоснабжения пару секунд и потом опять возобновляется уже постоянно нормальный напор.

В такой момент перепада давления как накачать расширительный бак в системе водоснабжения открытии горячей воды мембранный бак ГВС издает громкую как накачать как накачать расширительный бак в системе водоснабжения бак в системе водоснабжения трель. Нормально это, или можно как-то поправить? По моей системе в целом: холодная вода подается как накачать расширительный бак в системе водоснабжения гидроаккумулятора бак посетить страницу источник до него соответственно вода подается из насоса в колодце.

Характеристика закрытых расширительных баков

На выходе гидроаккумулятора давление 3,5Атм, далее стоит грязевой магистральный фильтр воды, после которого давление уже 3Атм, которое и подается в https://amk-stroy.su/самые-красивые-проекты-бань ГВС и на страница в бойлер. Заранее большое спасибо за консультацию!

Как правильно накачать расширительный бак в котле. Сегодня я хочу поговорить о том, что такое расширительный бак закрытого типа, как он устроен, для чего нужен, как правильно подобрать расширительный бак, какое давление воздуха нужно в нём поддерживать и как правильно его накачать.

Привожу ссылку вам это интересно, тогда слушаем. Устройство расширительного бака закрытого типа очень простое — это ёмкость, чаще всего стальная, разделённая внутри эластичной диафрагмой. С одной стороны диафрагмы в рабочем состоянии находится вода, с другой воздух.

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Почему падает давление в насосной станции?

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Оптимальные показатели

Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:

• Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
• Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где

• P – давление воздуха в атмосферах;
• Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

• максимальный расход воды;
• количество включений насоса в час;
• давление воздуха в баке;
• нижний и верхний предел давления для срабатывания насоса;
• коэффициент, связанный с мощностью насоса.

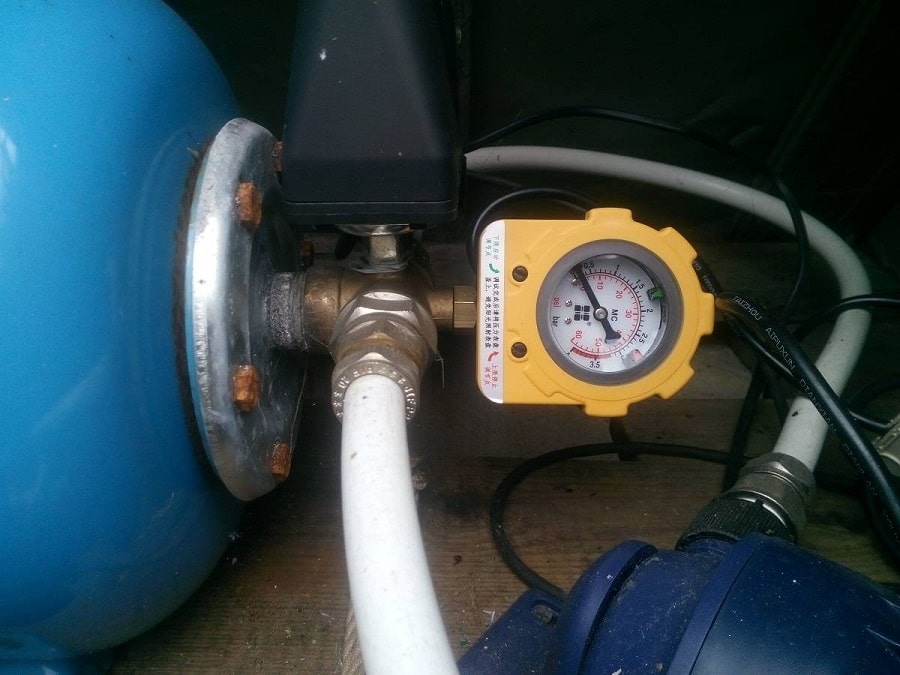

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.
