Заземление в доме
В частном доме заземление проводится двумя способами:
- без заземляющего контура;
- с заземляющим контуром.
При отсутствии контура в роли заземляющей конструкции выступает стальная труба или металлические части на деревянном столбе. Используя подобный метод, нужно соблюдать два условия – минимальная глубина должна составлять 1 метр и растекание тока должно быть не более 4 Ом на 220 В.

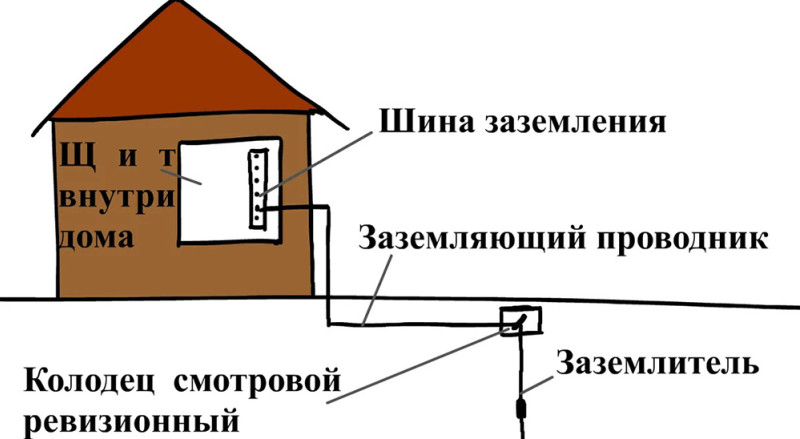

Схема с заземляющим контуром имеет распределительную шину, с которой начинается вся система. Все металлические части контура должны надежно соединиться друг с другом. Для этого используется сварка компонентов.
При создании контура чаще всего допускаются следующие ошибки:
Ненадежные соединения частей. Плохой контакт приводит к окислению и образованию ржавчины, из-за чего контур может разрушаться
Важно делать качественное соединение. Выбор неподходящего металла
Металлическая арматура не подходит для соединения – в ней нарушается равномерность распределения токов.
Монтаж контура заземления в частном доме
После изучения теоретических вопросов, в том числе и для чего нужно заземление в доме, можно приступать к непосредственному монтажу контура.
Процедура заземления жилого дома начинается с выбора места установки. Данный участок должен быть свободен от любых коммуникаций, поэтому предварительно следует выполнить все необходимые согласования с соответствующими службами. Далее выбирается одна из конфигураций заземлительного контура, рассмотренных ранее. После этого можно приступать к установке электродов самому без помощников.
Для облегчения этой процедуры рекомендуется использовать ручной бур. С помощью бура в грунте делается первое отверстие на глубину около 2-х метров, после чего туда вбивается первый штырь. Если он легко входит в землю, то все последующие электроды можно вбивать глубже, но не более чем на 3 метра. В этом случае штырь просто застрянет и дальше не пойдет.
По завершении забивки, все заземлители обрезаются в верхней части на 15-20 см вниз от уровня земли. Между ними на эту же глубину прокапывается канавка для укладки соединительных элементов. Затем выполняется соединение всех деталей болтами или сваркой. К самой ближней части от дома подключается специальный провод заземления. Недостатком болтовых соединений является необходимость их периодической проверки, подтягивания контактов и очистки от ржавчины.
Как нельзя подключать
Нужно учитывать опасность подключения розетки с заземлением на двухжильном проводе. Некоторые считают, что достаточно так называемого зануления – подсоединения контакта заземления к «нулю». Так делать нельзя!
- Во-первых, в случае пробоя с «фазы» на «ноль» ток пойдёт и по проводу заземления, и под напряжением окажется корпус электроприбора, которого может коснуться человек. Это означает в лучшем случае полноценный удар током 220 В.
- Во-вторых, провода в двухпроводных сетях никак не маркированы. И электрик, например, от компании распределительных сетей, осуществив какие-то профилактические работы, может подсоединить «ноль» (вкупе с проводом заземления) вместо «фазы». Результат будет тем же, что и в первом случае.
Как заземлить двойную розетку
Порядок действий для подключения двойной розетки точно такой же, как и для обычной, если это модель для одного подрозетника. В ней делается один заземляющий контакт на обе розетки, поэтому та ее часть, что вставляется в подрозетник ничем не отличается от стандартного устройства.
Другое дело, если двойная розетка набрана из двух ординарных, расположенных рядом друг с другом. В таком случае заземление надо рассматривать как сделанное для двух отдельных точек и монтаж заземляющего провода производится несколько иначе, чем фазы и ноля. Различие в том, что зачастую подключаемый блок розеток соединяется между собой шлейфом, когда к следующей точке провода идут от контактов предыдущей.
Если в каком-либо месте отгорит провод, то следующие розетки в цепи работать не будут. Это не является потенциальной угрозой получить удар электрическим током, в отличие от выхода из строя провода заземления. Чтобы этого избежать, перед тем как подключить двойную розетку, набранную из ординарных, заземляющий провод прокладывают цельным куском до последней точки подключения, а напротив предыдущих делают скрутки, от которых заземление уже идет на заземляющие контакты.
Что такое заземление
Термин «заземление» произошёл от «земля, почва, грунт». Именно они служат отводом для тока, который стекает по организованной цепи. В технической литературе заземление определяется как преднамеренное электрическое соединение металлического корпуса с заземляющим контуром. Простыми словами, заземлить оборудование, значит, преднамеренно перевести ток с корпуса электрического оборудования на специально созданный контур, который погружён в грунт.

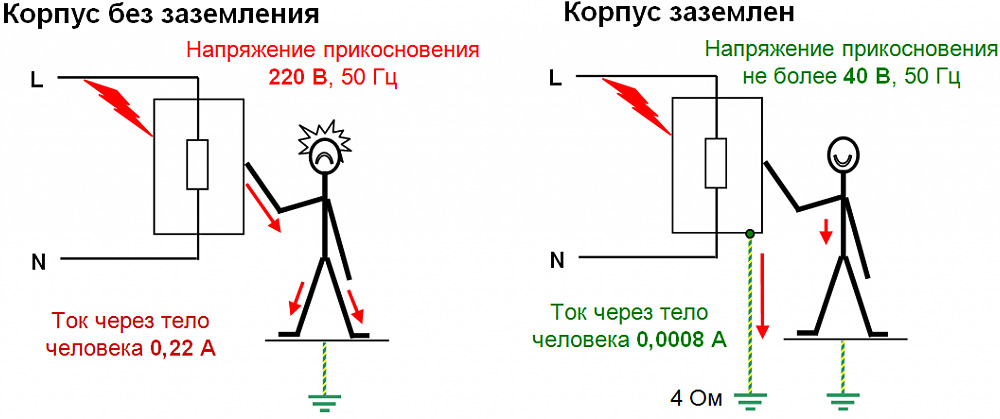

Когда человек касается корпуса электроприбора, который находится под действием высокого потенциала, по его телу в землю течёт ток. Иными словами, человек становится звеном в цепочке. Какую роль играет при этом заземление? Благодаря тому, что корпус электроприбора через проводники и металлические штыри соединён с грунтом, то есть заземлён, потенциал уменьшается до показателей, безопасных для жизни и здоровья.

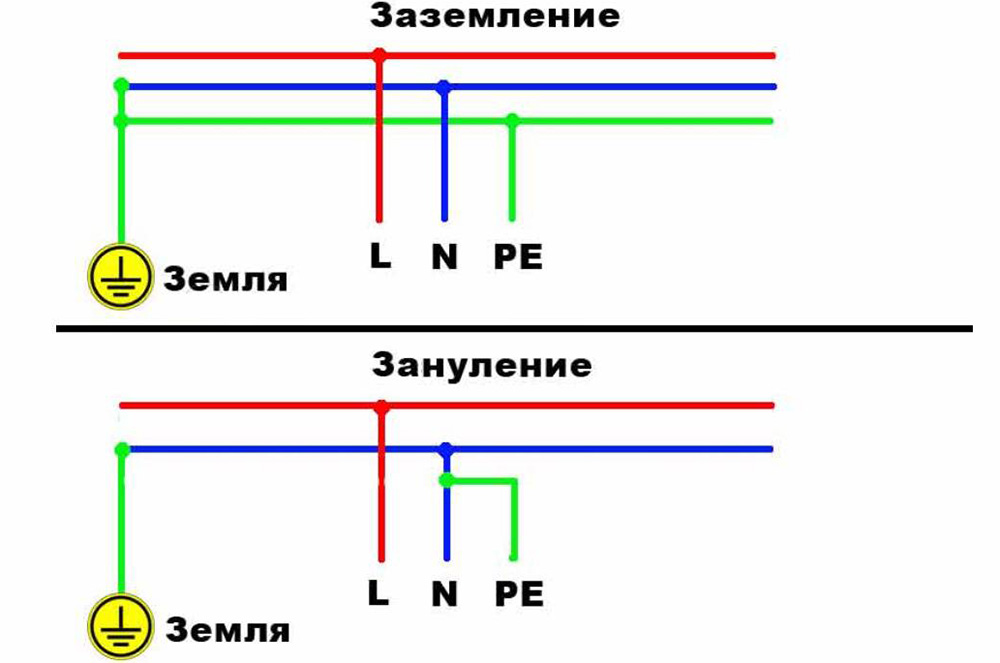

Определившись, для чего необходимо заземление, стоит выяснить, в чём разница между заземлением и занулением.
При занулении электрооборудование, которое потенциально может контактировать с человеком, подключают к нулевой жиле электрического щитка. Иными словами, подсоединяемый к земле контакт на корпусе должен быть подключён к нулю. Разница между заземлением и занулением такова:
- Первое отводит токи в грунт, второе – в электрический щиток.
- Заземляющий проводник уменьшает напряжение до безопасных значений, зануляющий ведёт ток к автомату, не оказывая влияния на его параметры.
- Создать заземление можно самостоятельно. Для зануления потребуется помощь специалиста.
Устройство заземления на улице у дома
Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.
Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:
- металлический уголок размерами 50х50х5 мм;
- стальная лента шириною 40 мм и толщиною 4 мм;
- металлическая проволока катанка диаметром 8-10 мм.
Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.
Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.
Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.
Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.
Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.
На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.
Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры
Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант
И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.
Принцип действия защитного заземления
Чтобы правильно понять назначение и принцип действия розетки с заземлением следует подробнее рассмотреть схему ее схему подключения.
Установка розеток с заземлением позволяет обеспечить соединение металлического корпуса электроустановки с заземляющим контуром. В нормальных условиях эксплуатации такое соединение никак не влияет на работу элементов электрической сети, ее эксплуатационные характеристики остаются такими же, как и при использовании розетки без заземления. Однако при повреждении изоляции заземление позволяет обеспечить отсутствие высокого потенциала на корпусе относительно земли. Также оно предотвращает накопление статического электричества. Достигается это благодаря наличию проводной связи с низким активным сопротивлением между металлическими деталями корпуса и землей. В этом случае при касании человека к заземленной электроустановке поражения электрическим током не произойдет, поскольку сопротивление кожи во много раз выше, чем сопротивление контура заземления.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Вай фай роутер в розетку: репитеры, ретрансляторы
Что можно сделать
Как отмечено, большинство квартир «запитывается» по устаревшей схеме, двухпроводной. В то же время в сам дом заводится кабель, рассчитанный на 3ф питание, которое подается с местной подстанции. Каждая квартира присоединяется к одной из фаз, второй входящий в нее провод – нулевой. Заземление при такой схеме не предусмотрено в принципе.
Следовательно, его придется искать в подъездном щите, в который и заводится силовой кабель. Здесь также есть некоторые нюансы.
В одних домах в щиток заходит 4 жилы, в других – 5. В последнем случае, можно сказать, проблем нет. Пятый – это и есть заземляющий проводник. Его несложно определить по цвету оплетки. Выглядит он так.
Во многих эл/щитах есть клеммная колодка, к которой можно присоединить «свой» провод и протянуть его в квартиру.
Если кабель 4-х жильный, то это означает одно – 3 провода фазных + 1 защитный (PEN). По сути, это совмещенные ноль и земля (маркировку проводов по цвету смотрите здесь). Но самостоятельным присоединением к нему заниматься не стоит. Почему?
Во-первых, придется «пройти» вдоль него по всему стояку и убедиться, что сечение проводника на всем протяжении трассы неизменно. Кто и как строит дома – объяснять никому не нужно. Есть гарантия, что электрики фирмы-застройщика нигде и ничего не напутали (нарушили, схалтурили, сэкономили)?
Во-вторых, теоретически присоединение к проводнику PEN возможно, если его сечение соответствует норме (16 «квадратов» для алюминия и не менее 10 – для меди). Но придется кое-что монтировать и дополнительно – УЗО и, желательно, реле контроля напряжения.
Учесть все нюансы и самостоятельно рассчитать параметры нужных приборов, определить места их установки вряд ли получится. Поэтому автор и отметил, что лучше этого не делать без помощи специалиста.
К чему это может привести?
- В случае с газом – к взрыву.
- К поражению кого-либо из жильцов дома (квартиры) эл/током.
- К повышенной коррозии металла и, как следствие, трещинам в трубах и протечкам.
- Присоединяться (самостоятельно) к контакту в подъездном щитке, на который заводится так называемый PEN-проводник.
Такое защитное подключение небезопасно, так как не учитывается вероятность отгорания нуля. Что это такое – разговор отдельный, но так как многие современные квартиры буквально напичканы различной бытовой техникой и электроникой, риск довольно велик.
- Для каждого дома разрабатывается проект эн/снабжения. Следовательно, самостоятельное присоединение к схеме – уже его нарушение. А это влечет за собой не только разбирательства с обслуживающей дом организацией и штрафы (в случае выявления факта самоуправства или при возникновении нештатной ситуации), но и уголовную ответственность. К примеру, если будет доказано, что гибель человека произошла из-за действий какого-то «рационализатора» при попытках самостоятельно организовать заземление в квартире.
Классификация розеток с заземлением
- Изделия принято классифицировать по следующим факторам:
- способу установки (скрытый, наружный, в кабель-канал);
- месту установки (внутри помещении, снаружи здания);
- количеству подключаемых потребителей (одиночные, многоместные);
- виду и расположению заземляющего контакта (штырек, отверстия с боковыми прорезями, выпирающиеся металлические детали);
- выполняемым функциям (с защитой от утечки, перегрузки, перенапряжения, молние- и механической защитой, с разъемами для разных типов вилок, для мощных приборов).
Кроме того, изделие может быть в комбинации с выключателем.
Как сделать заземление в квартире своими руками
Самым простым способом является прокладка заземляющего провода и подключение его к существующему контуру заземления. Нужную клемму, при ее наличии, можно найти в распределительном щитке, к ней должен приходить желто-зеленый провод.

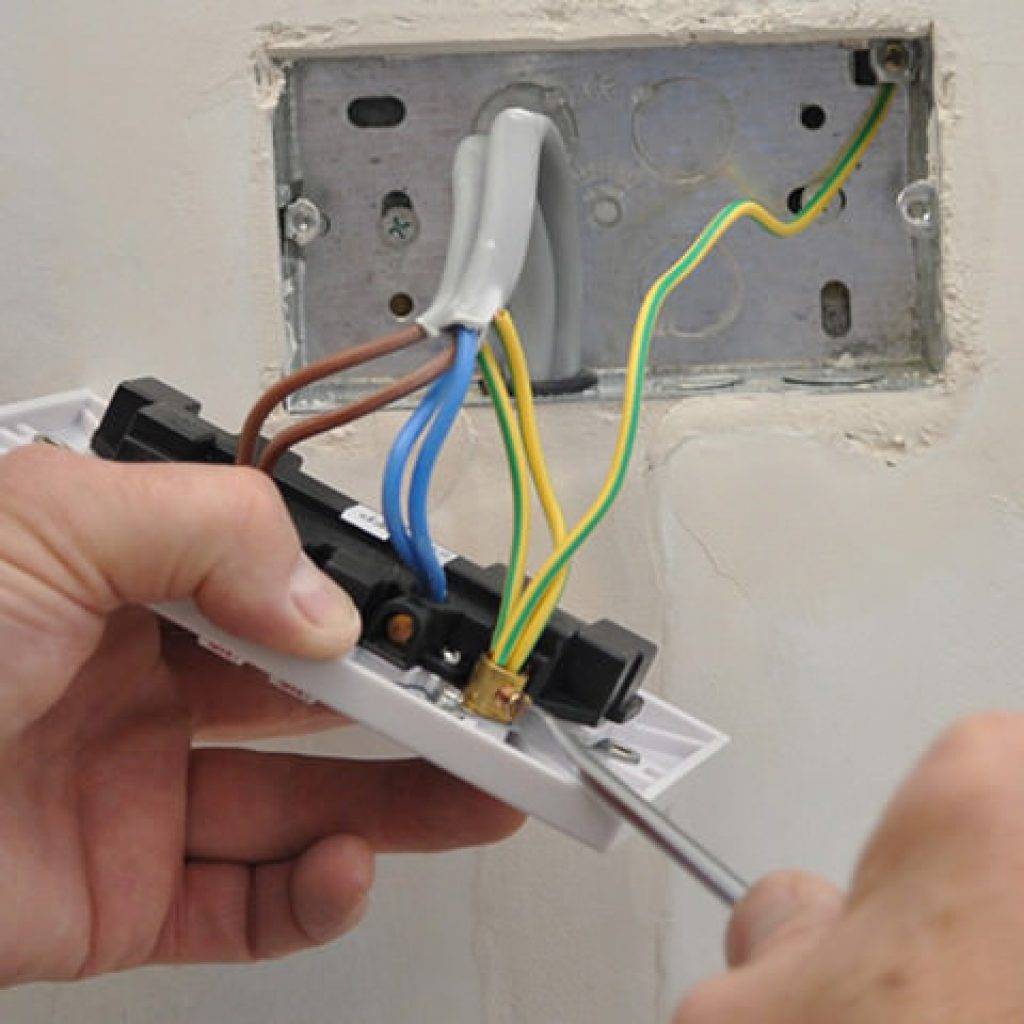

Заземление розетки
Заземление розетки в квартире включает в себя установку заземляющего контакта в розетку и подключение его к заземляющей шине или заземленной точке в квартире.
Порядок выполнения работ:
1. Выключите электричество в квартире на соответствующем выключателе и убедитесь, что напряжение отсутствует с помощью мультиметра.
2. С помощью отвертки снимите крышку розетки.
3. Найдите контакт для заземления, который обычно находится внизу розетки, и проверьте, есть ли у него проводник для заземления.
4. Если проводника для заземления нет, установите заземляющий контакт, который можно приобрести в магазине электрики. Убедитесь, что он соответствует стандартам и совместим с вашей розеткой.
5. Подключите заземляющий проводник к заземляющему контакту и закрепите его в соответствии с инструкциями на упаковке.
6. Подключите другой конец заземляющего проводника к заземляющей шине в щитке или заземленной точке в квартире. Обычно это сделано на распределительной коробке, которая может быть установлена где-то в квартире.
7. Убедитесь, что все соединения надежно закреплены и что проводники не соприкасаются друг с другом.
8. Установите крышку розетки обратно на место и включите электричество.
9. Проверьте заземление розетки с помощью тестера или мультиметра, чтобы убедиться, что оно работает корректно.
В квартире с однофазной проводкой без заземления можно подвести отдельные РЕ-провода только к тем розеткам, в которые подключаются мощные бытовые приборы.
Соединить розетку с шиной заземления в щитке проще всего проводом уложенным в кабельные каналы или электротехнические плинтусы, чтобы не штробить стены.
Заземление ванны
Заземление ванны в квартире играет важную роль в обеспечении безопасности людей при использовании электроприборов в ванной комнате.
Стальные или чугунные ванны являются отличным проводником, такие модели нужно заземлять в первую очередь. Чаши старого образца соединяют заземляющим проводом за металлическую ножку. Высверливаем отверстие и присоединяем заземляющий проводник при помощи болта, 2 шайб и гайки.
Более современные модели уже оснащены специальной накладкой на корпус. Акриловая ванна сделана из полимерного материала который проводником не является, однако акрил имеет свойство накапливать статическое электричество.
Некоторые модели сконструированы таким образом, что чаша держится за счет металлического каркаса, который обязательно нужно заземлить.
Порядок выполнения работ:
1. Отключите электричество в квартире на соответствующем выключателе и убедитесь, что напряжение отсутствует с помощью мультиметра.
2. Подключите заземляющий провод к заземляющей шине или другому заземленному объекту в ванной комнате.
3. Прокладывайте заземляющий провод вдоль стен до ванны, где он будет закреплен на металлической ножке или кронштейне, которые должны быть заземлены.
4. Проведите заземляющий провод через ножку или кронштейн и соедините его с металлической частью ванны.
5. Убедитесь, что все соединения надежно закреплены и что проводники не соприкасаются друг с другом.
6. Включите электричество в квартире на выключателе.
7. Проверьте заземление ванны с помощью тестера или мультиметра, чтобы убедиться, что оно работает корректно.
Стиральная машина/водонагреватель/электроплита
Лучшее решение для мощных бытовых приборов — это подключение отдельной розетки с подведенным заземленный провод с подъездного щитка. Как это делать описано выше.
Если вы не уверены в своих знаниях и навыках, лучше всего обратиться к профессиональному электрику для выполнения подключения заземления.
Особенности установки заземления в частных домах, на даче
Жителей частных домов также часто интересует вопрос о том, как сделать заземление в розетке. Обычно, такие дома подсоединены к однофазным сетям с 220 Вт.
При установлении системы заземления на даче, частном доме важно учитывать сопротивление грунтов, на которых расположена конструкция. Те виды грунтов, которые отличаются меньшими показателями сопротивления, достаточно глубоко расположены, поэтому даже при сильных углублениях провода достичь самого высокого результата не получится. Проблему можно решить такими способами:
Проблему можно решить такими способами:
- Увеличить глубину, на которой установлены штыри электропроводки;
- Увеличить количество штырей, площади их расположения.
На даче можно установить своими руками систему, которая состоит из металлических элементов. Для этого нужно подготовить:
- Профили из металла;
- Аппарат для сварки;
- Кувалду;
- Инструменты для работы с землей.
При выборе места расположения таких профилей нужно учесть, что шина должна удобно «подходить» к щитку распределения. Самым оптимальным расстоянием считается от 3 до 6 метров.
В качестве электродов используют обычные уголки из стали с размерами 50×50. Толщина указанных элементов не должна быть меньше 5 мм. Также можно использовать и оцинкованные трубы, толщина стенок не должна быть больше 3.5 мм.
Этапы:
- Делаем разметку.
- Роем маленький котлован с глубиной до 1 метра, а также траншею с такой же глубиной.
- Подготавливаем электроды с необходимой длиной, обрезаем края под углом.
- Вбиваем электроды в землю с помощью кувалды.
- Заглубляем электроды таким образом, чтобы они немного выступали над поверхностью — около 200 мм.
- Связываем электроды шиной и применяем сварку.
- Прокладываем шину в сторону фундамента, привариваем к забитому электроду и укладываем в траншею.
- Крепим шину к цоколю.
- Чтобы провести провод через цоколь нужно сделать отверстие, вставить в него гильзу из пластика. Сечение провода — 16 или 25 миллиметров квадратных.
- Заводим провод к щитку.
Если возникли трудности и не получается правильно забить уголки, необходимо воспользоваться методом, с помощью которого проводят бурление скважин. Это позволит установить профили на нужную глубину. После того, как все электроды будут установлены, их нужно плотно заполнить раствором из грунта. Часто еще добавляют соль, что делает смесь более плотной.
Очень часто для установки системы заземления используют готовые комплекты, которые отличаются удобностью в работе. Их изготавливают заводы, поэтому все характеристики, а также особенности данных элементов находятся под строгим контролем.
Состав комплекта:
- Набор штырей (каждый штырь оснащен специальной соединительной муфтой);
- Дополнительные элементы для работы (насадка для ударов, специальный переходник).
Используя данную систему, нужно будет сделать монтаж только одного штыревого электрода, только особенность в том, что он должен находиться на большой глубине — до 15 метров.
Установка требует выполнения таких шагов:
- Роем котлован небольших размеров (глубина до 1 метра);
- Последовательно вбиваем штыри;
- На остальной участок земли «одеваем» зажим.
Именно в последний элемент потом вбивается шина, через которую и будет проходить ток. Дальше она протягивается в дом, подключается к распределительному щитку. После этого в доме можно устанавливать розетки, подключать их к электричеству.
Учитывая все вышеизложенное можно говорить о том, что без заземления просто не обойтись. Если есть уверенность в своих силах, можно внимательно просмотреть и выучить все рекомендации, в результате чего установить розетку с заземлением своими руками. Если же нет желания, стоит обратиться к профессионалам своего дела, которые быстро и эффективно выполнят такую работу.
Обязательно ли нужно заземление
Некоторые люди не понимают, зачем заземлять различные электрические источники. Заземление является залогом безопасного пользования электроприборами. Оно обеспечивает их стабильную работу и защищает человека от поражения электрическим током. При повреждении кабеля или других элементов цепи, напряжение может пойти на корпус. При наличии защиты ток уйдёт в землю. В случае короткого замыкания, всю нагрузку заземление берёт на себя.
Не рекомендуется включать оборудование, имеющее металлический корпус: микроволновка, электроплита или другой нагревающий прибор. При случайном коротком замыкании, или нарушении оболочки проводов, на корпус может пробить электроток. Если он попадёт на один из токопроводящих элементов, заземляющий проводник возьмёт его на себя и отведёт в землю. Не меньшую опасность могут представлять приборы, не оснащённые защитой, которые взаимодействуют с водой: водонагревательные баки, посудомоечные и стиральные машины.
Инструменты
Монтаж любого типа розетки требует наличия следующих инструментов, от которых зависит оперативность работы:
- Отвертка с хорошей изоляцией;
- Индикаторная отвёртка, либо другой прибор, обнаруживающий напряжение;
- Пассатижи или кусачки;
- Перфоратор;
- Острый нож;
- Изоляционная лента;
- Гипс;
- Саморезы, дюбеля;
- Крепёжные элементы для фиксации кабеля;
- Пробой.
Конструктивные особенности
Бытовая розетка без заземления имеет два провода. Устройство с землей отличается наличием третьего контакта. Делая монтаж прибора, не стоит игнорировать третий контакт, который и является заземлением.
Что касается способов установки, узлы питания подразделяются на две категории:
- Устройства внутреннего размещения.
- Приборы открытой установки (накладные розетки).
Для установки в квартире либо частном доме, как правило, используется двухполюсная розетка внутреннего монтажа. Поясняется это тем, что в строениях частного типа использования проводка закладывается в толщь стен. Контакты к розеткам выводятся в специальный короб.
