Закручивание винтовых свай самостоятельно

Возможные сложности

Монтажным работам всегда могут помешать близко расположенные деревья, закопанные строительные отходы, каменистый грунт. Если рядом с точкой установки есть столбы или заборы – это также усложнит процесс.

Следует учесть, что устанавливать сваи невозможно на расстоянии менее чем 300 мм от каких-либо строений. А если свая ставится около дерева или пня, вы должны помнить – радиус разброса корней дерева не менее, чем диаметр его кроны.

Нередко в процессе самостоятельного завинчивания винтовых свай выясняется, что в толще грунта есть камни. Если их размер не более 50 мм, то особого вреда от таких камней не будет. А крупные камни на пути мешают – процесс ввинчивания сваи просто останавливается. Камни, диаметр которых составляет 50-100 мм, как правило, не создают проблем, но могут сместить острие сваи, следовательно, её ось отклонится от вертикали – вы должны это понимать.

Когда свая выкручивается назад, место установки обычно раскапывают – это делается для того, чтобы можно было освободить от камней яму. Затем, монтажные работы продолжаются. Вес выбранный грунт снова засыпается в яму и его тщательно трамбуют.

Если в толще грунта оказались плиты или блоки из бетона, или иной аналогичный строительный мусор, в этом месте вам вряд ли получится установить сваи винтовые – во всяком случае, своими руками. Когда на пути сваи возникает крупный камень прямо на глубине – даже ниже, чем уровень промерзания грунта, беспокоить его не обязательно. Когда под свай таким образом располагается камень – он поможет ей справляться с нагрузкой, она просто будет распределяться по толще грунта.

Типы свайных фундаментов

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам:

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Виды фундаментов

Наиболее часто применяются сооружения трех типов:

• ленточные;
• плитные;
• свайные.

Свайные позволяют существенно сэкономить по сравнению с другими и могут выполнять свои функции на грунтах с плохими характеристиками. Они, в свою очередь, делятся на:

• буронабивные, изготавливаемые из монолитного железобетона прямо на стройплощадке;
• забивные, устанавливаемые в проектное положение с помощью специальной установки;
• винтовые, металлические сваи, погружаемые в грунт способом завинчивания.

Забивные сваи еще пару десятилетий назад использовались достаточно часто. Если в районе километра шла стройка, можно было услышать сильные хлопки, которые возникали во время удара тяжелого груза о сваю. Этот способ имеет ограниченное применение, например, в условиях плотной застройки его использовать нельзя, поскольку работы окажут разрушающее воздействие на соседние здания. Для небольшого здания они также не подходят.

Способы установки винтовых свай

Существует два основных способа монтажа свайно-винтового фундамента. Это:

1. Ручной.
2. Механизированный.

На выбор способа установки свай под фундамент влияет несколько важных факторов, если не считаться с ними, то основание постройки будет ненадежным. Перед монтажом необходимо учесть:

• Характеристику грунта – параметры его плотности и каменистости.
• На каком расстоянии от поверхности земли залегают грунтовые воды.
• На каком расстоянии от участка находятся коммуникационные магистрали.
• Количество и время эксплуатации сооружений, расположенных поблизости.
• Пожелания будущих владельцев дома.

Ручная установка свайно-винтового основания

Установка винтовых свай вручную необходима тогда, когда специальная техника не может подъехать на место строительства. Кроме того, техника не используется при малом объеме работ, например, если необходимо закрутить не более 10 винтовых свай, имеющих небольшой диаметр. В этом случае применение техники увеличит материальные расходы. Также не разрешается использование техники для завинчивания свай при соблюдении режима «тишины» и заповедных зонах.

Плюсы ручной закрутки винтовых свай

Ручной способ закрутки винтовых свай имеет большое достоинство: относительную дешевизну работ, поскольку не тратятся денежные средства на аренду техники. Монтаж фундамента производит бригада из трех физически сильных мужчин, которые используют простые приспособления: лопаты, кувалды и уровень, рычажные ключи либо трубы, которые помогут заворачивать стержни.

Минусы ручной установки винтовых свай

К недостаткам ручной установки винтовых свай относятся:

• Опоры могут быть критически отклонены от вертикальной плоскости.
• Винтовые сваи могут быть закручены не до конца, поскольку для этого может не хватить человеческих физических сил. В этом случае глубина фундамента не будет иметь необходимую величину.
• Фундамент строения обустраивается на небольшой территории.
• Используются сваи с максимальным диаметром 108 мм.

Этап ручной закрутки винтовых свай своими руками

Во время ручного закручивания винтовых свай своими руками, используют специальный бур, просверливаются отверстия, у которых должен быть нужный диаметр. Лунки делают с помощью обычной лопаты. В них вставляются сваи. Затем необходимо замерить правильное вертикальное положение и начинать закручивать, пока свая не достигнет отмеченного уровня.

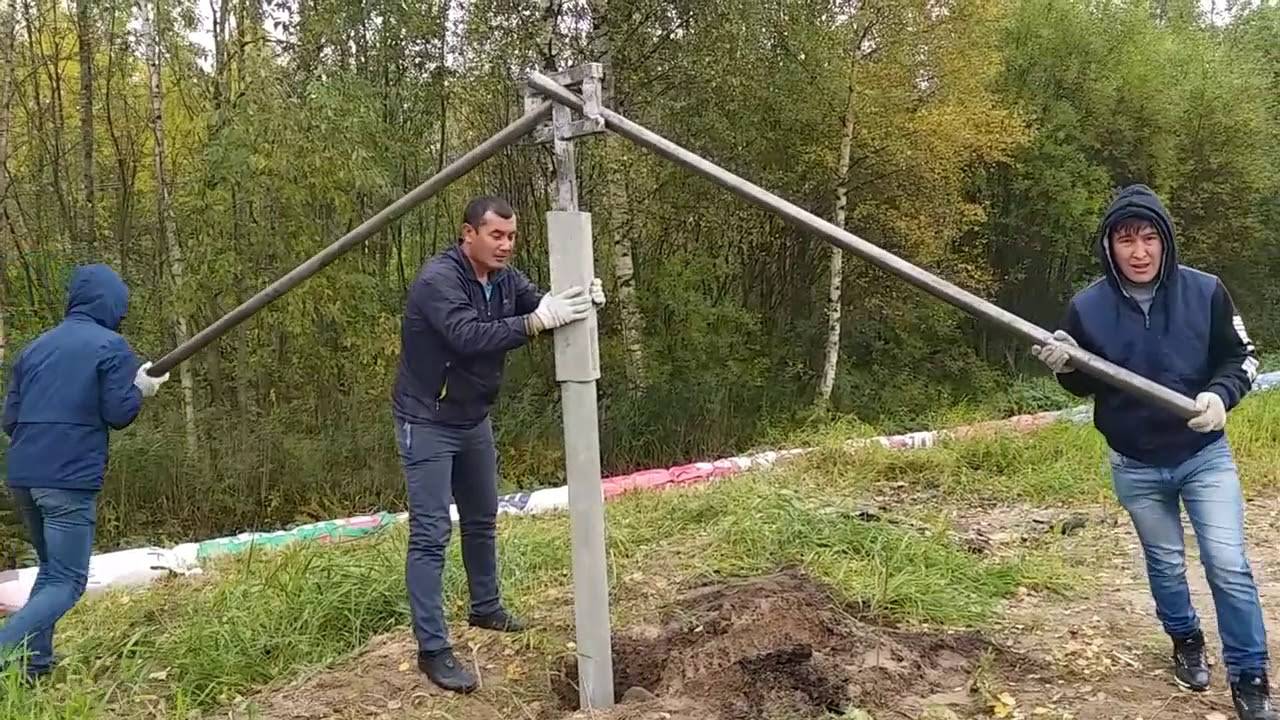

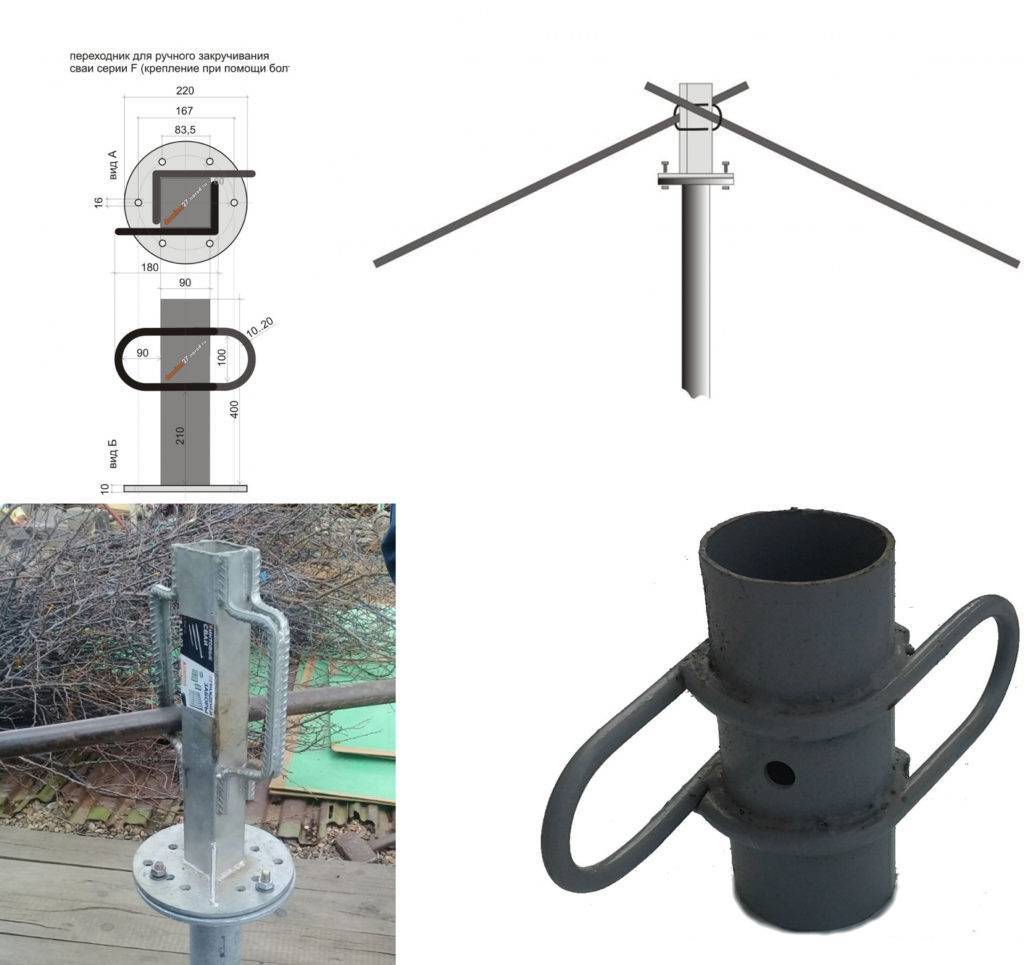

Чтобы закрутить сваю, необходим металлический стержень или лом. Он вставляется в технологическое отверстие несущего элемента, а затем на него надевается усиленная труба. Эта конструкция затем вращается по часовой стрелке до тех пор, пока свая не окажется на нужном уровне. Вращают два человека, а третий с уровнем в руке проводит постоянный контроль вертикальности.

После установления всех элементов они выравниваются по высоте. Лишнее, все, что выступает над отметкой, которая определяется с помощью оптического дальномера или простой проволоки, обрезается. Для придания большей надежности фундаменту будущего дома производят его усиление – заливают бетонный раствор. Когда раствор застынет, привариваются оголовники. Каждый шов от сварочного аппарата необходимо обработать средством против коррозии.

На установку винтового фундамента вручную уходит не очень много времени – каждая свая вкручивается максимум полчаса. Опоры заглубляются минимум на полтора метра, поскольку в противном случае они будут стоять непрочно при замерзании или оттаивании грунта.

Особенности расчета

Вычислить правильное расстояние между опорами важно по следующим причинам: если опоры будут находиться слишком далеко друг от друга, может произойти посадка здания, маленькое расстояние между сваями значительно увеличит финансовые затраты на строительство. Профессиональные строители рекомендуют при проведении расчетов учитывать:

• Вес каркасного строения в целом;
• Массу мебели, техники, коммуникационных систем;
• Коэффициент запаса;
• Свойства самих свай;
• Нагрузку от ветра и снега;
• Устойчивость почвы.

При расчете также учитываются такие показатели, как:

• Полезная нагрузка. Ее определяют положениями СНиП (строительными нормами и правилами);
• Снеговая нагрузка. Индивидуальна для каждого региона, поэтому ее нужно находить именно для вашей местности;
• Коэффициент запаса всегда применяется стандартный — 1,1-1,25.

Как только проведены расчеты, необходимо зафиксировать полученные данные. Для этого рисуется схема. На ней четко обозначается месторасположение каждой отдельной сваи на плане фундамента. Это упростит распределение опор непосредственно при работе. При любом результате расчетов колонны обязательно располагаются по углам здания, в зоне сопряжения несущих конструкций. Оставшиеся опоры расставляются под лагами пола будущего дома, распределять их нужно равномерно.

Подготовка перед установкой

Обязательно учтите следующие моменты перед тем, как будете рассчитывать винтовой фундамент:

• Массу вашего строения;
• Основные свойства грунта, его вид;
• Уровень промерзания грунта;
• Перепады грунтовых вод по сезонам, их уровень;
• Нагрузка на сваи, которая будет максимальной;
• Наличие запаса для подрезки – при выполнении выравнивания.

Когда все эти пункты уточнены, в соответствии со СНиП 2.02.03-85, а также характеристикам несущей способности, выбирают размер конструкции и производят расчёт свай. Чтобы выполнить расчёт, лучше всего проконсультироваться с профессионалом – такой человек определит безошибочно технические характеристики свай, которые можно назвать предельными – это применимо к любому конкретному производителю изделий. Также, специалист точно скажет – сколько именно свай требуется вам для работы.

Далее, для пола следует выполнить разметку – план здания специально для этого делят на прямоугольники. По диагонали и габаритам допустимая погрешность – всего несколько сантиметров. Процедуру принято начинать с улов – именно они являются точками для разметки по чертежу.

С площадки, перед началом всех работ, удаляется строительный мусор и вообще всё, что может помешать процессу. Если установка свай производится в зимний период – убирать снег не нужно. Гораздо проще погружать конструкции в мягкий грунт, который не промёрз. Убирать снег стоит лишь в тот день, когда вы будете делать монтаж – но не раньше.

Если планируете задействовать установку для того, чтобы завинчивать сваи, следует продумать все подъездные пути. Бетономешалке, например, требуется подача электроэнергии 220 В, а также техническая вода – чтобы готовить цементный раствор – это необходимо для того, чтобы бетонировать стволы конструкции.

Ручной монтаж винтовых свай – пошаговая инструкция

расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо. привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм. разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур

При этом важно, чтобы глубина приямка (углубления) не превышала 50 см. Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности

Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней

Такой подход может оказаться критичным для фундамента

Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента

Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.

1. обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
2. установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.

Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.

О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.

1. установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
2. выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.

заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию. монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи

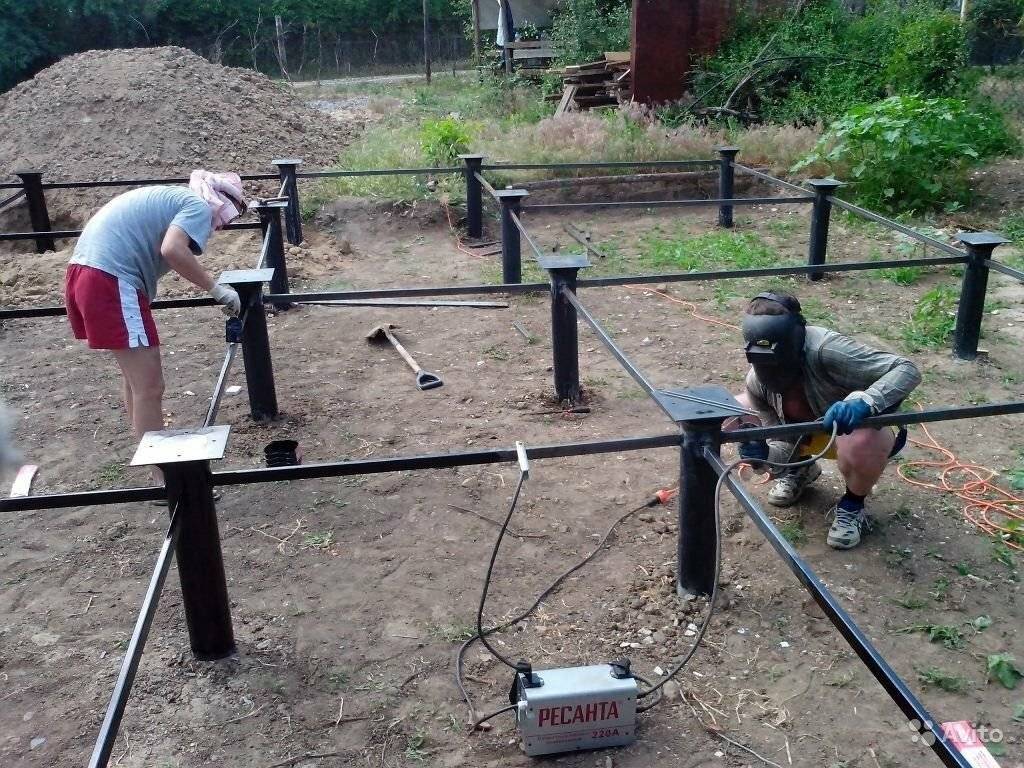

Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску. обвязка свай по оголовкам

Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами

Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.

Ремонт фундамента из винтовых свай

Любой фундамент, каким бы совершенным он ни был, как бы четко не придерживались технологии его возведения, может выйти из строя. То же может произойти и с нашим, возведенным для строительства деревянного дома, фундаментом. А это значит, что он нуждается в починке.

И тут обнаруживается большой плюс фундамента на винтовых сваях. Если еще один вид фундамента, пригодного под строительство дома из деревянного сырья, ленточный фундамент, может требовать специфических работ по укреплению, то в случае установки винтового фундамента сложность работ значительно уменьшается.

Чтобы отремонтировать фундамент на винтовых сваях, все равно нужно задействовать специальную технику. Процедура подготовки фундамента к ремонтным работам проще, если в доме имеется подвал. Подвальное помещение позволяет обеспечить доступ к самой конструкции, не затрагивая само строение и с минимальными затратами сил. Если подвала нет, нужно будет использовать специальную технику для поднятия строения, чтобы можно было добраться до свай. Как вариант – можно просто разобрать пол и укрепить нужный участок. Это можно сделать, если вы точно знаете, какая именно свая дефектна и параметры дефекта. В остальных случаях нужно будет массировано углубляться в саму конструкцию фундамента.

Чтобы произвести ремонтные работы, нужно определить характер неполадки. Это может быть проседание свай, дефекты свай, дефекты перекрытия и прочее. Чтобы точно определить причину, нужно обнажить фундамент. Для этого нужно снять изоляционный слой и перекрытие. Затем, по ситуации, заменить сваю, досыпать грунта или произвести иные ремонтные работы.

Частая проблема винтовых свай в песчаной почве – разрушение почвенного слоя или его движение. В этом случае нужно укрепить сваи при помощи арматуры и бетона. Шатающуюся или смещенную сваю можно увидеть визуально, а чтобы точно выяснить характер проблемы, следует углубиться в бетонную подложку. Возможно, нужно будет заново бетонировать ее.

Отдельные и редкие случаи – когда смещается сама основа фундамента. Это может происходить при значительных сдвигах почвы или подмытию оной. Тогда нужно полностью демонтировать конструкцию и заново выполнить работы по ее возведению. Посоветуйтесь с геологом, если имеет место такой случай, возможно, придется переносить дом в другое место.

В целом же фундамент на винтовых сваях очень прочный и надежный, он долговечен и в подавляющем большинстве случаев в ремонте не нуждается. Этому способствуют особенности его конструкции – сваи уходят на глубину более полутора метра, крепко фиксируются подложкой. Лопасти сваи обеспечивают не просто надежность конструкции, но и некоторую ее маневренность (позволяют фундаменту оставаться стабильным при движении почвы).

А чтобы фундамент был прочным и не нуждался в ремонте, следует придерживаться технологии его возведения и начинать строительство в теплое время года.

Винтовые сваи

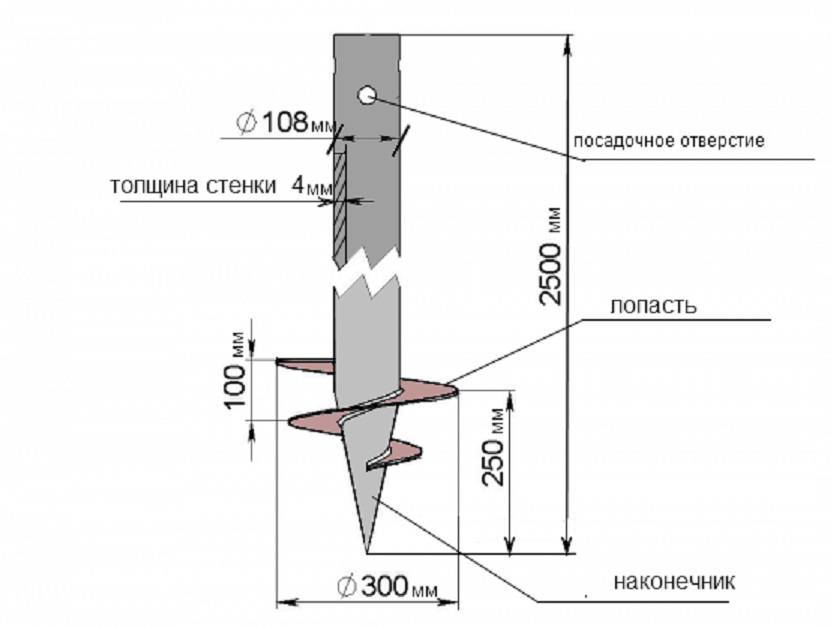

Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.

К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.

Различные виды фундаментных винтовых опор отличаются по следующим параметрам:

• диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
• длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
• наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.

Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.

Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.

Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.

Определяем длину сваи

На устойчивых грунтах достаточно вкрутить сваи на длину 2,5 м Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

Решение проблемы

Как я уже упоминал, шёл сентябрь, стояла хорошая тёплая погода и мы всем семейством ещё жили на даче. Как-то вечером я решил выкопать ямку под сваю вручную. Приготовил штыковую лопату, узкую подборку и лом. Полчаса работы и заготовка под сваю была готова. Она получилась диаметром не более 30 см. и глубиной около 100-110 см.

Сейчас я знал причину всех своих бед в плане неудачных попыток монтажа винтового фундамента. Оказывается, всё просто: сняв слой 60-70 см., начиналась очень плотная глина. А в ней словно вплавленные большие камни неправильных форм, размером 10-20 см. Этот слой глины с камнями был небольшим – всего сантиметров 30. Пришлось кропотливо и упорно работать ломом и лопатами. Глубже шёл гравий с песком, но его я уже не трогал.

Очень плотная глина и камни не давали лопастям сваи вкручиваться глубже. Камни просто застревали между лопастями. Меня поразил ещё тот факт, что 8-10 лет назад, на этом участке в 15 метрах от стройки, я проводил земельные работы по закапыванию ленточного фундамента от старого дома. Экскаватор рыл траншеи глубиной до 2 метров, но никакой прослойки такой плотной глины не было. Вот как странно получается: здесь один грунт, а в 10 метрах – уже другой. Хотя может быть это особенность нашей поймы реки.

Проведение разметки

Перед началом работ нужно сделать разметку

Закрутка свай по плану требует тщательной разметки на местности. Стойки ставят на нужном расстоянии, не превышающем 3 метра. Увеличение прогона ведет к провисанию обвязки ростверка. На участке размечают периметр, для проверки измеряют диагонали, размер которых должен совпадать.

Вначале размечают угловые элементы и закручивают по центру бруска. Если указаны крайние габариты ростверка, вычитают 0,5 ширины бруска с двух сторон. После установки первого стержня определяют положение второй опоры, ориентируясь на размеры фундамента и расстояния между центрами оголовков.

Дом ставится параллельно забору, дороге, красной линии улицы, поэтому от этой черты меряют одинаковое расстояние с первой опорой и ставят второй стержень. Роют приямок, вставляют столб, проверяют вертикаль и замеряют промежуток между осями. Ввинчивать начинают, если нет отклонений или выравнивают элемент до проектного и планового положения.

Место третьей опоры находят на пересечении двух линейных показателей расстояния, точность разметки проверяют сравнением катетов и гипотенузы образованного треугольника. Используют колышки, капроновые шнуры и рулетку. Работу проводят вдвоем. Допустимая погрешность горизонтальных измерений составляет 5-10 мм, а вертикальных — не больше 2°.

Предназначение

Достаточно распространена установка винтовых свай. Они применяются в загородном строительстве: банно-оздоровительные комплексы, коттеджные поселки. Свайные фундаменты монтируются под ангары. Также сваи идеально подходят при строительных работах заборов, ограждений.

Также их задействуют на пирсах, причалах. Винтовые сваи здесь соединяют простоту и надежность. Они получили распространеннее в качестве опоры столбов, конструкций, линий электропередач. Их задействуют при монтаже рекламных конструкций, знаков. Такими сваями пользуются, если требуется построить фундамент быстро.

Ресурс винтовых свай

Для повышения эксплуатационного ресурса СВС необходима антикоррозионная обработка каждого изделия согласно ГОСТ Р 9.905, 9.908, 5272. Производители используют следующие технологии антикорра:

• холодное цинкование – слезает практически полностью еще при погружении сваи за счет содержащихся в земле абразивов;
• горячая оцинковка – держится немного дольше, не обеспечивает заявленный 75 летний ресурс;
• порошковое окрашивание – служит 30 – 50 лет после монтажа, разрушается гуляющими токами в грунте;
• покраска битумными составам – защищает от грунтовой воды, независимо от высоты УГВ, обеспечивает 50 – 70 летний срок эксплуатации

Чтобы повысить ресурс дома, специалисты рекомендуют следующие ЛКМ:

• грунт ВЛ 05 + холодное цинкование (эмаль IR 02) + стеклопластик – ресурс 300 – 400 лет в экстремальных условиях, электрохимическая коррозия отсутствует;
• эмаль IR02 или Zinga Metall + полиуретановая либо эпоксидная двухкомпонентная эмаль  – создавались для защиты нефепроводов (воздушных, подземных), имеют  50 – 100 летний ресурс;
• грунт ВЛ 05 + полиуретановая эмаль Hempel, Masco – стандартный уровень защиты днищ ледоколов, подлодок, резервуаров ГСМ, 30 – 70 летний ресурс.

Даже при покупке СВС с заводским антикоррозионным слоем необходимо покрыть сваи для надежности указанными составами.
