Выбор оборудования
Подводя итоги, можно сказать следующее: для открытой отопительной системы берите соответствующий тип расширительного бака, для закрытой это правило также действует. Вообще, открытый бачок можно даже сделать своими руками, ничего сложного там нет. Самое главное — соблюсти правило размещения, о котором было написано выше.
По поводу приобретения бачков закрытого типа стоит сразу предостеречь: внешне они очень похожи на гидроаккумуляторы для системы водоснабжения. Но это разные типы оборудования, они не взаимозаменяемы. Ориентируйтесь на маркировки, проставленные на изделии, в них указаны допустимые показатели температуры и давления. Для расширительного бачка это 120 градусов и 3 Бара, а для гидроаккумулятора — 70 градусов и 10 Бар.

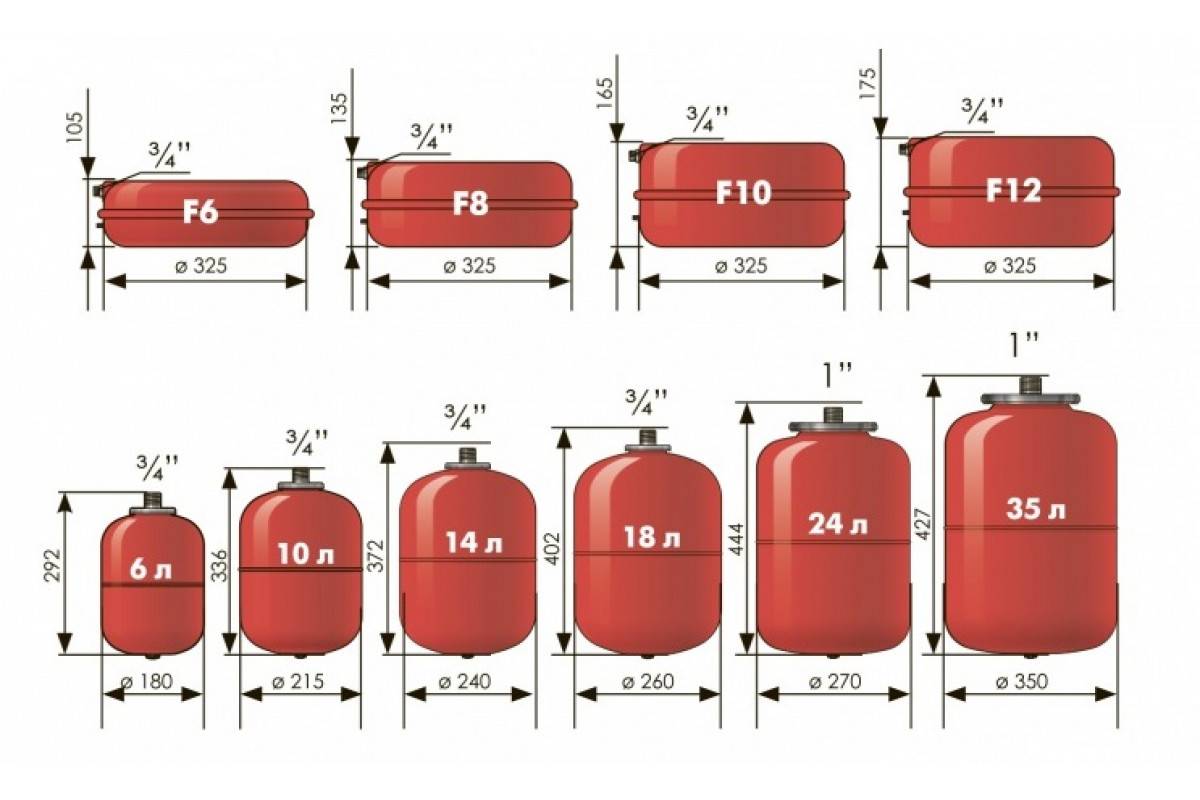

Еще одним критерием выбора расширительного бачка является его необходимый объем
Ведь важно, чтобы в него влезло нужное количество теплоносителя. Расчет этого показателя осуществляется не так уж просто, хотя, в принципе, существуют различные онлайн-сервисы для проведения данной операции
Но любая программа может дать сбой, поэтому расчеты все же лучше осуществлять вручную. Для этого вам надо посчитать, сколько всего воды входит во всю отопительную систему во время эксплуатации последней. То есть вам нужно учесть следующее:
- количество жидкости в емкости отопительного котла. Этот показатель берется из технического паспорта оборудования,
- количество теплоносителя во всех магистралях. Для этого нужно найти площадь поперечного сечения каждого участка трубопровода (используя формулу площади круга), а затем умножить получившееся число на длину того же участка,
- количество жидкости в каждом радиаторе, подключенном к системе отопления. Этот показатель также берется из технического паспорта изделия.
После всех произведенных расчетов полученные числа складываются, а затем вычисляется 10% от суммы. Это и будет необходимый объем емкости расширительного бачка.
Как подобрать расширительный бак для закрытой системы отопления
Объем расширительного бака для закрытой системы отопления должен быть не меньше, чем 10% от общего объема теплоносителя. Для того чтобы рассчитать объем системы отопления нужно знать сколько трубы того или иного диаметра уложено в теплый пол, на подключение радиаторов, какой объем радиаторов отопления (см. паспорт к ним), а также сколько теплоносителя помещается в котле. В твердотопливных котлах может быть несколько сотен литров теплоносителя.
Второй способ подбора расширительного бака для закрытой системы отопления – эмпирический. Т.е. заливаем систему и смотрим сколько зашло. Однако лучше все-таки не полениться и посчитать.
| Наименование | Объем теплоносителя |
| Труба 14 мм | 0,079 л |
| Труба 16 мм | 0,113 л |
| Труба 20 мм | 0,163 л |
| Труба 25 мм | 0,254 л |
| Труба 32 мм | 0,554 л |
| Секция радиатора 500 мм | 0,4 л |
| Секция радиатора 350 мм | 0,25 л |
Чтобы правильно подобрать объём расширительного бака, нужно не лениться и посчитать.
Как выбрать расширительный бак для эффективного отопления частного дома площадью 100 м2?
Расширительный бак — это важный элемент системы отопления, который позволяет компенсировать объем изменяющейся жидкости (воды) при изменении ее температуры. Выбор правильного расширительного бака для эффективного отопления частного дома площадью 100 м2 требует учета нескольких факторов.
Расчет необходимого объема расширительного бака
Для определения необходимого объема расширительного бака следует учитывать общий объем системы отопления и максимальное изменение температуры воды.
- Рассчитайте общий объем системы отопления, включая все трубы, батареи и радиаторы.
- Определите максимальное изменение температуры воды в системе. Обычно это 10-20 градусов Цельсия.
- Используя формулу V = V * (ΔT / 100), где V — необходимый объем расширительного бака, V — общий объем системы отопления, ΔT — максимальное изменение температуры воды, рассчитайте требуемый объем расширительного бака.
Результатом расчета будет значение, которое позволит выбрать подходящий по объему расширительный бак для вашего дома.
Виды расширительных баков
Существует несколько типов расширительных баков, каждый из которых имеет свои преимущества и особенности:
- Мембранный расширительный бак — наиболее популярный тип расширительных баков. Он имеет внутреннюю мембрану, которая разделяет воду и воздух, предотвращая их смешение. Мембранный бак легко подключается к системе отопления и обладает высокой эффективностью.
- Бак с диафрагмой — похож на мембранный, но имеет диафрагму вместо мембраны. Диафрагма позволяет более точно регулировать давление в системе отопления.
- Открытый расширительный бак — не имеет мембраны или диафрагмы и открыто соединен с атмосферой. Такой бак используется в простых системах отопления и требует постоянного контроля уровня воды.
Выбор и установка расширительного бака
При выборе и установке расширительного бака следует учитывать следующие моменты:
- Убедитесь, что выбранный расширительный бак соответствует расчетному объему и требуемым характеристикам.
- Установите расширительный бак на самом верхнем уровне системы отопления, чтобы дополнительно исключить смешение воздуха и воды.
- Правильно подключите расширительный бак к системе отопления с помощью соединительных труб и клапанов.
- Регулярно контролируйте давление в системе отопления и необходимость долива воды в расширительный бак.
Выбор и установка правильного расширительного бака для эффективного отопления частного дома площадью 100 м2 является важным шагом для обеспечения надежной и безопасной работы системы отопления.
Техника безопасности
Помимо обслуживания самого бачка, важно уделять внимание и тому, насколько безопасно происходит его эксплуатация. Существует несколько правил, которые требуется соблюдать неукоснительно:
- если оборудование имеет видимые повреждения — вмятины, деформации и тому подобное — эксплуатировать его запрещено,
- также нельзя вносить какие-либо изменения в форму бака или в его конструкцию,
- если оборудованию нужен ремонт, то для этого нужно вызвать специалистов, обладающих соответствующими навыками. При необходимости замены каких-либо деталей следует использовать только «родные» комплектующие,
- в процессе эксплуатации необходим постоянный контроль за показателями давления и температуры в баке. Превышение того и другого недопустимо,
- если возникла необходимость демонтировать части конструкции, которые находятся под давлением, то это делается только после отключения расширительного бака от системы, слива из него воды и снижения давления до уровня атмосферного,
- емкость бака, как правило, выполнена из материалов, не слишком устойчивых к различным воздействиям. Поэтому для использования в системе отопления следует выбирать высококачественный теплоноситель — например, дистиллированную воду,
- при монтаже бака открытого типа необходимо подобрать такое место установки, которое точно выдержит вес оборудования, наполненного водой по максимуму. Пол на этом участке помещения должен быть очень прочным.
При соблюдении всех правил эксплуатации и техники безопасности использование расширительного бачка принесет исключительно пользу. На основе полученной сегодня информации вы уже наверняка сможете самостоятельно сделать оптимальный выбор и не запутаться во многообразии оборудования, представленного на современном рынке.
https://youtube.com/watch?v=tgwLKEVRgYk
Westher WRV 8: Отличный выбор для вашей системы отопления
Westher WRV 8 является компактным расширительным баком для систем отопления. С его вместительностью 8 литров он идеально подходит для малых систем отопления с небольшим количеством отопительных элементов.
Высококачественный материал изготовления этого бака обеспечивает его долговечность и надежность, что позволяет обеспечить безопасность и комфорт даже в самые холодные дни.
- Простота установки: компактный размер и удобная форма облегчают установку.
- Надежность: изготовлен из высококачественных материалов и прошел соответствующую сертификацию.
- Экономия места: за счет небольших размеров, данный бак займет минимальное пространство.
Купить Westher WRV 8 можно уже сегодня и получить надежное и качественное обезопасительное оборудование по доступным ценам.
| Тип: | Расширительный бак |
| Объем: | 8 литров |
| Материал: | Нержавеющая сталь |
| Максимальное давление: | 3 бар |
| Присоединение: | 1/2 дюйма |
Расширительный бак для отопления открытого типа: характеристика устройства
Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.
Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.
Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

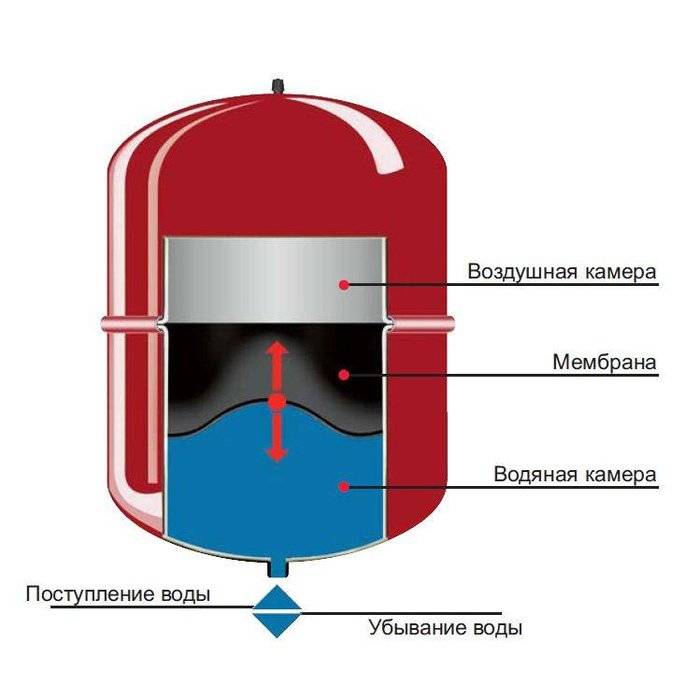

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
Принцип работы расширительного бачка системы отопления
Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.
Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:
- для соединения расширительной трубы, через которую поступает теплоноситель;
- для циркуляционной трубы, что отводит воду из системы;
- контрольной трубы, предназначенной для регулировки наполненности системы и
- ликвидации из нее воздуха;
- переливной трубы, для удаления излишков жидкости.
Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.
Принцип работы расширительного бака системы отопления
В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.
Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.
Достоинства и недостатки открытого расширителя
Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.
К недостаткам такой емкости можно отнести:
- необходимость теплоизоляции бака для снижения потерь тепла;
- монтаж дополнительных трубопроводов, что портит эстетичный вид;
Расширительный бак имеет довольно простую конструкцию
- не герметичность резервуара;
- необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.
В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.
Расширительную емкость устанавливают рядом с котлом отопления

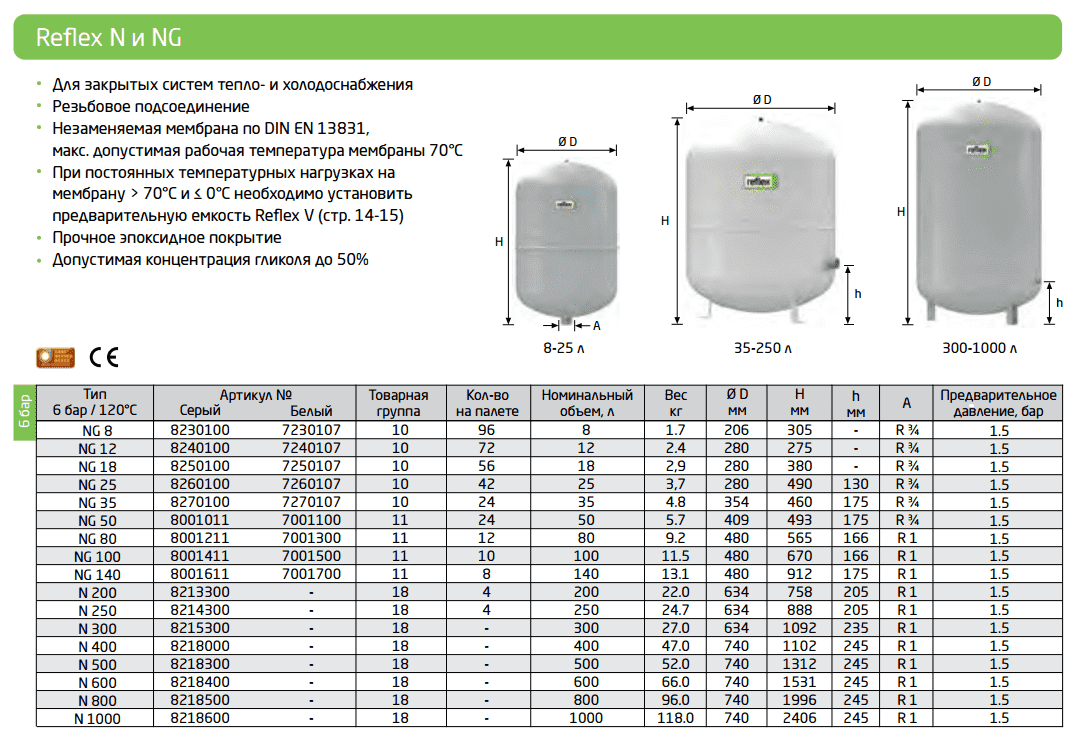

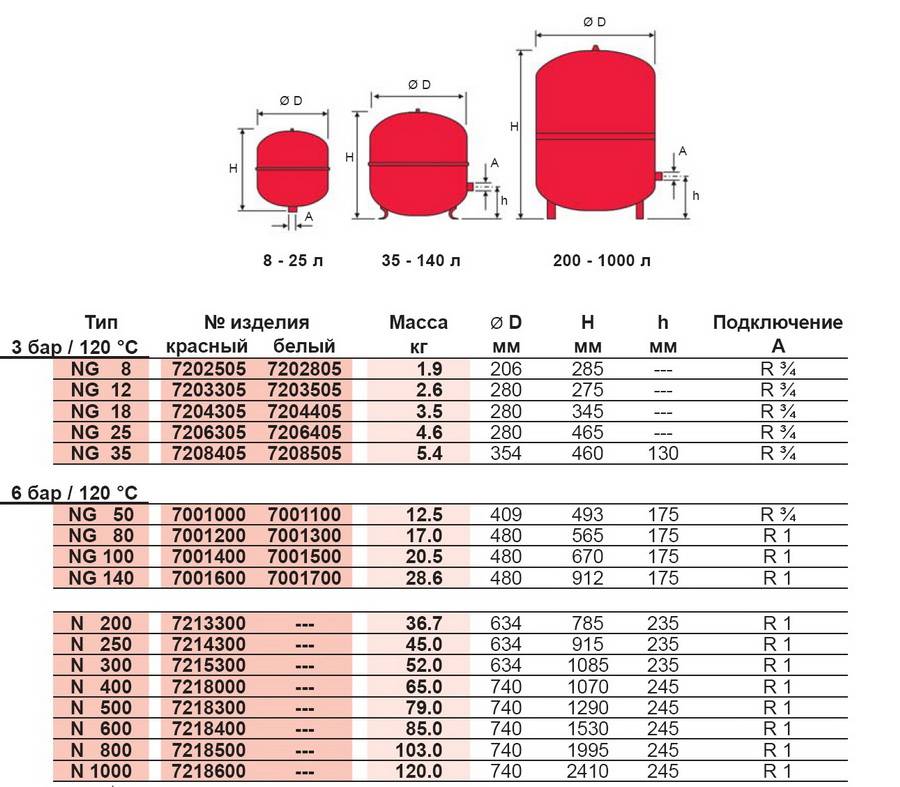

Какой лучший расширительный бак для отопления?
Выбор расширительного бака для отопления очень важен для эффективности работы системы. Какой бак подойдет вам лучше? В этой статье мы проведем обзор и сравнение моделей разных фирм.
| Фирма | Модель | Материал | Объем |
|---|---|---|---|
| Acv | ECO Plus | Нержавеющая сталь | 10 л |
| Viessmann | ExpaBox | Сталь с эпоксидным покрытием | 18 л |
| Pactaris | Flexo | Гибкий эластомерный материал | 8 л |
| Buderus | Logafix | Нержавеющая сталь | 12 л |
Нержавеющая сталь обеспечивает высокую прочность и надежность, а сталь с эпоксидным покрытием защищает от коррозии. Гибкий эластомерный материал позволяет баку легко приспособиться к любой системе отопления.
Объем бака должен быть выбран с учетом объема теплоносителя в системе отопления. Рекомендуется выбирать бак с небольшим запасом, чтобы компенсировать возможные колебания объема в системе.
При выборе расширительного бака для отопления также обратите внимание на наличие предохранительного клапана и манометра, что обеспечит безопасную работу системы. Итак, каждая модель имеет свои преимущества и недостатки
Ваш выбор должен зависеть от требований и характеристик вашей системы отопления
Итак, каждая модель имеет свои преимущества и недостатки. Ваш выбор должен зависеть от требований и характеристик вашей системы отопления.
Трудности выбора
При покупке изделия, следует учесть его соответствие общему объему циркулирующего теплоносителя, а также средние и максимальные температуры для последнего. Нужные данные можно вполне получить самостоятельно, используя следующую информацию:
- Рабочая (средняя) температура в системе колеблется в границах от +60 до +90 градусов по Цельсию;
- Тепловой коэффициент расширения жидкости при этом не превышает показатель в 0,035 единиц.
Таким образом, если объем теплоносителя равнялся 100 литрам при температуре в +20 градусов, то при достижении средней рабочей температуры он увеличится на 3,5% (т.е. прибавит 3,5 литра). Соответственно, лишние 3,5 литра будут выведены в емкость, а давление в магистрали придет к нормальным значениям.
Для обеспечения полноценной и беспроблемной эксплуатации, объем должен примерно на 7% превышать количество теплоносителя. Это необходимо ввиду того, что магистраль легко прогревается до наивысших значений, что говорит о необходимости использования вдвое большего объема. И к тому же, воздушная камера всегда заполнена воздухом, чего не скажешь о жидкостной. Тем более, чем выше точка установки рассматриваемого оборудования, тем меньше будет создаваться давление. 7% — это оптимальный показатель для контура, так можно будет обойтись чуть меньшим объемом баковой емкости. Если же бак установлен в нижних точках магистрали, то лучше приобрести емкость на 10% больше номинального объема циркулирующего носителя.
Характеристика закрытых расширительных баков
Расширительные емкости – это резервуары цилиндрической или шарообразной формы с горизонтальным или вертикальным расположением рабочей камеры. Могут быть напольной или подвесной конструкции.
Оборудование предназначено для обеспечения бесперебойной эксплуатации систем водоснабжения жилого дома, подключенных к центральной сети. Для работы в структуре водопровода, подающего ресурс из подземных источников (скважины, колодцы), предназначены гидроаккумуляторы. Они поставляются в комплекте насосных станций, у них то же назначение, но другие требования и условия эксплуатации.
Особенности устройства и конструкции
Расширительный бак представляет собой непроницаемую емкость, выполненную из высоколегированной стали. Пространство рабочей камеры прибора делит на две части резиновая мембрана, которая по своей форме и способу крепления может быть двух видов.
В первом варианте – это вертикально установленный клапан, с одной стороны которого находится воздух, а с другой – вода. Вторая модификация устройства изготавливается в форме сплошной грушевидной емкости из резины, которая внизу, через выпускной клапан, фиксируется к корпусу прибора. Внутри мембраны находится жидкость, а снаружи – воздух.
Принцип работы гидроаккумулятора
Принцип работы гидроаккумулятора.
Гидроаккумулятор – это стальная емкость с металлическими опорами. Внутри корпуса находится две камеры – воздушная и гидравлическая. Верх воздушной камеры оборудован ниппелем, через который можно сбросить или накачать воздух. Низ емкости заканчивается специальным штуцером для соединения с водопроводом.
Принцип работы мембранного механизма следующий: после запуска перекачивающей станции вода подается в бачок прибора до тех пор, пока плотность в системе не превысит максимально допустимого уровня, после чего реле отключает гидроаккумулятор. При открытии кранов объем воды в камере уменьшается, сила напора падает, автомат подключает насос, и давление стабилизируется.
Классификация по области применения
Расширительные баки по своему внешнему виду и способу изготовления разделяют на открытые и закрытые конструкции. Оборудование открытого типа – это емкость накопительного действия, которая применяется в загородных домах с ограниченным водоснабжением. Размер и материал резервуара подбирают с учетом необходимого объема воды в сутки. Камеры такого типа используют в качестве дополнительного оборудования при устройстве отопления жилых зданий.
Устройства закрытого типа служат для компенсации температурных расширений и стабилизации давления в следующих системах:
- подачи холодной воды;
- горячего водоснабжения;
- отопления;
- водоочистки.
Материалы для гидропневматического оборудования
Безотказная работа любого гидропневматического агрегата зависит от правильного выбора мембраны. В зависимости от области применения и условий эксплуатации деталь может изготавливаться из следующих материалов:
- Натуральная резина – предназначена для приборов с рабочим температурным диапазоном -5…+50°С.
- Бутил-каучуковая диафрагма – работает в пределах 0…+120°С.
- EPDM – синтетический эластомер, эксплуатируется в режиме +1…+110°С, рабочий напор жидкости – до 12 бар.
- SBR-диффузор из стирол-бутадиеновой резины для горячего и холодного водоснабжения – до 15 бар, +1…+100°С.
Расчет объема бака перед выбором
Для того чтобы правильно настроить систему водопровода квартиры, нужно не ошибиться в выборе объема расширительного бака. Методика расчета размера емкости построена на сборе информации о бытовых приборах, расположенных в квартире.
Расчет объема бака перед выбором.
Составляем перечень точек подключения с указанием числа каждого типа оборудования, частоты включения в сутки и определяем суммарный коэффициент расхода воды (Cy). Например, есть два умывальника, общая частота использования 6 раз/сутки: 2х6 = 12. Такие вычисления необходимо произвести с каждым наименованием. Затем сложить все значения. Полученная сумма и будет показателем потребления ресурса в квартире.
На основании опыта использования системы расчетов объем емкости для квартиры равен:
- до 3 потребителей – расширительный бак до 24 л;
- до 8 точек – 50 л;
- свыше 10 приборов – 100 л.
Общие принципы монтажа расширительных баков
По большому счету, устанавливать мембранные расширительные баки допускается в любом месте, за исключением участка за магистралью, где смонтирован циркулярный насос. Ввиду того, что рядом с насосом давление в системе всегда повышено, то оборудование может функционировать неправильно. Не рекомендуется также производить монтаж в самых отдаленных местах системы отопления. Это чревато тем, что давление на таких участках постоянно ниже среднего уровня, чем по контуру в целом, поэтому количество теплонесущей жидкости, выводимой в бак, может оказаться недостаточным. Наиболее оптимальным местом установки большинство специалистов считают площадку непосредственно перед насосом циркуляции. Однако, и в этом случае надо учесть, что между баком и насосом не должно устанавливаться иных контурных компонентов, из-за коих возможно повышение гидравлического сопротивления. Фиксация рассматриваемого оборудования производится посредством особых кронштейнов. На подающем патрубке всегда монтируют запирающую арматуру (стандартно это обычный шаровой кран). Между арматурой и емкостью располагают кран для контроля дренажа. Подобное размещение всех узлов позволяет без проблем сливать жидкость при необходимости, проводить профилактику и ремонт оборудования и его частей
Также, немаловажно предусмотреть достаточное пространство не только для самой емкости, но и для отвода нагретого носителя, чтобы к обоим этим компонентам можно было подступиться с любой стороны
Ориентация устройства в пространстве: возможность установки кверху дном
Данный вопрос не является принципиальным, ибо воздух всегда легче воды, и он в любом случае будет подниматься вверх. Если установить приспособление водной камерой вниз, то выделяемый из носителя воздух, образовывая пузырьки в контуре, будет отчасти скапливаться в полости для жидкости под мембраной. Такая ситуация особенно характерна, если оно расположено в верхних точках магистрали. Такое скопление пузырьков не особо положительно сказывается на эксплуатационном ресурсе, но, по большому счету, слабо будет нарушать функционирование контура.
Если же установить приспособление рекомендованным производителем образом, то вводящий патрубок окажется сверху, соответственно, формирующиеся воздушные пузырьки будет надлежащим способом возвращаться в трубопровод и перестанут скапливаться в емкости. Но и здесь есть свои «подводные камни»: если произойдет растрескивание мембраны, то газ из воздушной полости сразу пойдет вверх через трещину, полностью остановив работу компонента. Однако, от данной ситуации может спасти только грамотно изготовленное устройство из надежных производственных материалов.

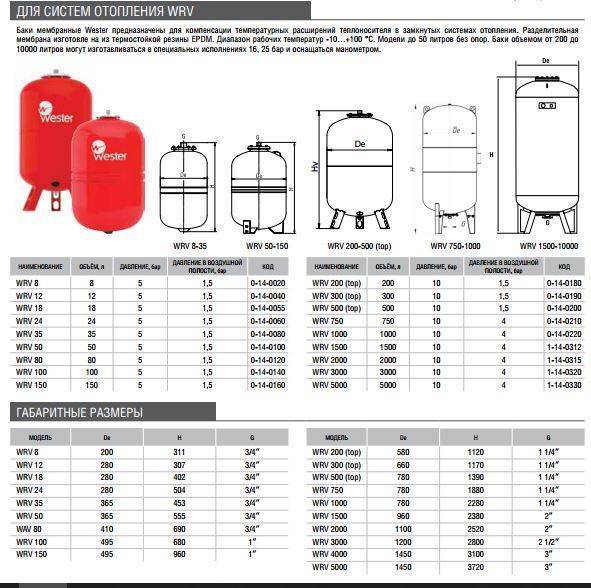

Wester WRV 8 8 л
Wester WRV 8 8 л изготовлен из углеродистой стали покрыт красной эмалью. Имеет вертикальное исполнение, наиболее удобное при монтаже и эксплуатации.
Используется в составе теплового оборудования для компенсации теплового расширения воды. Также допускается использовать водный раствор гликоля с концентрацией до 50% в качестве теплоносителя.
Внутри бака установлена мембрана, которую при необходимости можно заменить на новую. Она обеспечивает разделение теплоносителя и воздуха.
Российский производитель Wester дает 2 года гарантии на бак.
Объем 8 л оптимально подходящий для небольшого частного дома.
Технические характеристики
| Объем, л | 8 |
| Исполнение | Вертикально |
| Присоединение (диаметр подключения, дюйм) | Резьба (3/4) |
| Максимальное рабочее давление, бар | 5 |
| Мембрана | Заменяемая |
| Вес, кг | 2 |
- расширенный диапазон рабочих температур теплоносителя
- удобное резьбовое соединение;
- сменная мембрана.
- нет присоединителей в комплекте;
- требуется профессиональный монтаж.
Комплектация и принцип работы
Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.
Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.
Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.
Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.
Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).
Преимущества фланцевой модели
К преимуществам фланцевых приборов можно отнести следующие характеристики:
- выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
- возможна замена мембраны при ее повреждении;
- горизонтальный и вертикальный монтаж прибора.
