Какой тип нагревателя лучше использовать
Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.
Связано это со следующими достоинствами материала:
Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.
В то же время стяжка застывает около 4 недель.
Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».
Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.
Техника безопасности при проведении работ
Чтобы защитить себя, при монтаже соблюдайте простые правила безопасности:
- Не приступайте к подключению терморегулятора, предварительно не отключив питание;
- При укладке нагревательных полос проследите, чтобы они не пересекались друг с другом;
- Не устанавливайте на поверхности с подогревом тяжелую бытовую технику или мебель без ножек;
- Разместите полосы так, чтобы все источники тепла и электропроводка находились как можно дальше от инфракрасной пленки;
- Не программируйте терморегулятор более чем на 30°С;
- Перед включением системы убедитесь в полной изоляции ее элементов.
Предлагаем ознакомиться с видео-материалом, в котором подробно рассказывается о монтаже пленочного теплого пола:
Инфракрасный пленочный пол – это уникальная возможность обогреть дом или дачу, при этом, не потеряв ни сантиметра вашего личного пространства.
Важно! Приобретая комплект теплых полов, вы заведомо экономите на потребление электроэнергии: чтобы обогреть один квадратный метр площади хватит всего 30 Ватт!
Установить подобную конструкцию достаточно легко, и Вы вполне можете справиться без помощи специалистов. Следуя простым рекомендациям и подробной инструкции, Вы и Ваши близкие ощутят все преимущества теплых полов уже буквально через час после монтажа.
Чтобы весь процесс монтажа оставил за собой лишь положительные впечатления, четко следуйте советам профессионалов и соблюдайте правила безопасности.
Правила укладки ИК тёплого пола
Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:
- Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
- Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
- Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
- Допустимая длина полосы пола — 8 м.
Под ламинат
Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:
- Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
- Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

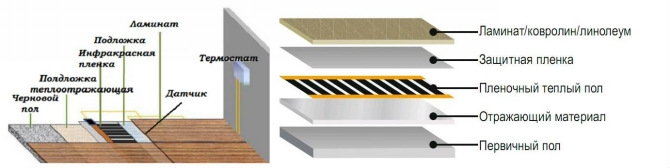

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол
Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.
Укладка производится на поверхность, которая перед этим выравнивается.
Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку (полипропилен), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.
Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.
Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».
Если вы разрежете пленку по диагонали, то вы попросту ее испортите.
Расстояние пленки от стены должно быть от 10 см.
Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.
Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

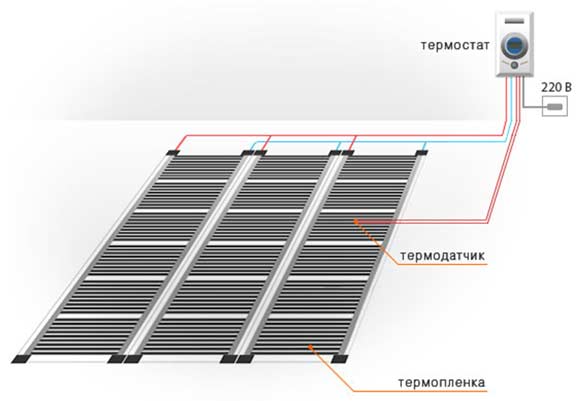

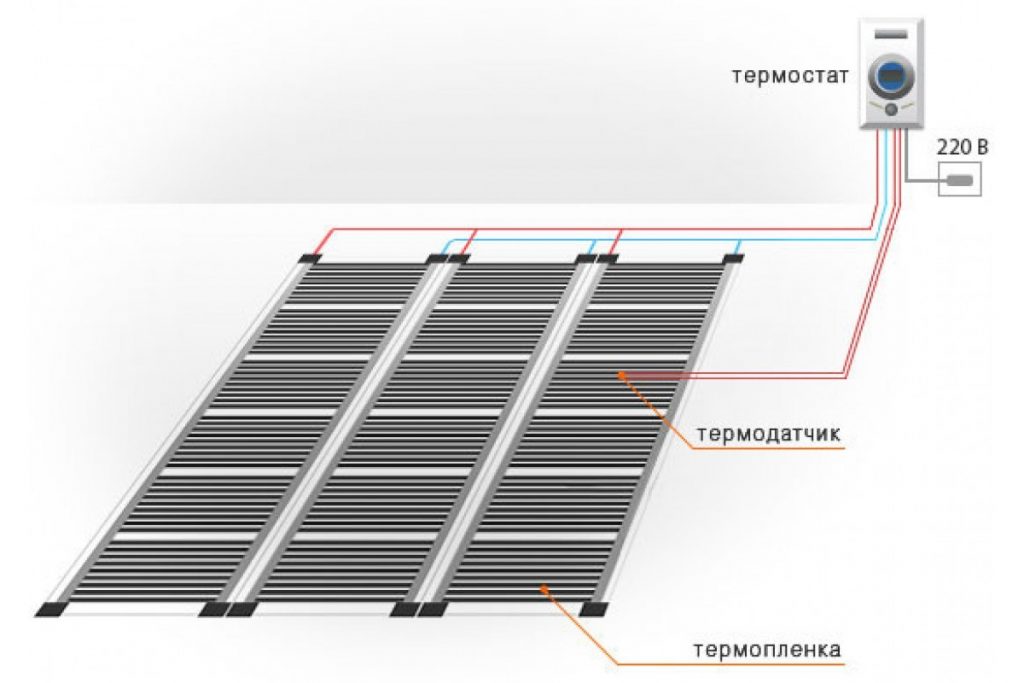

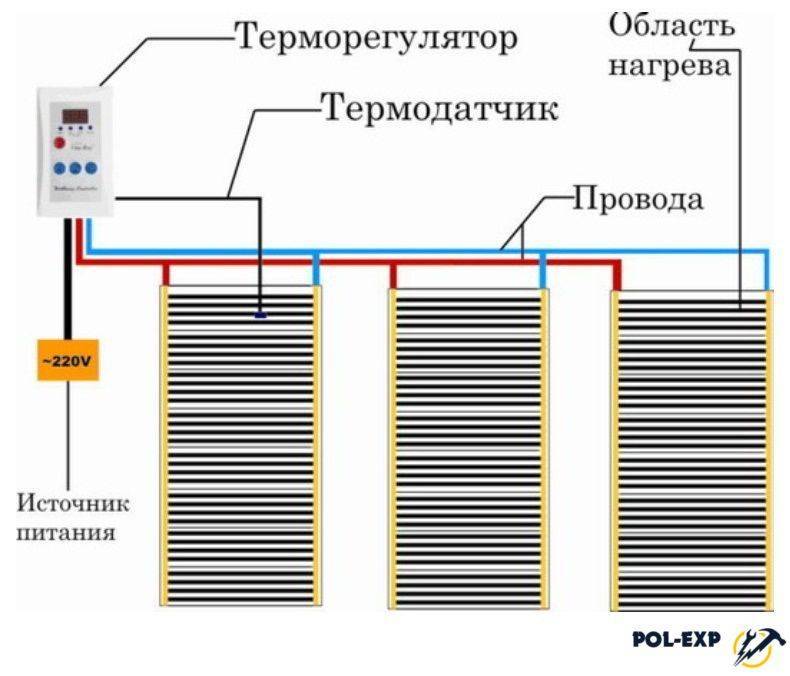

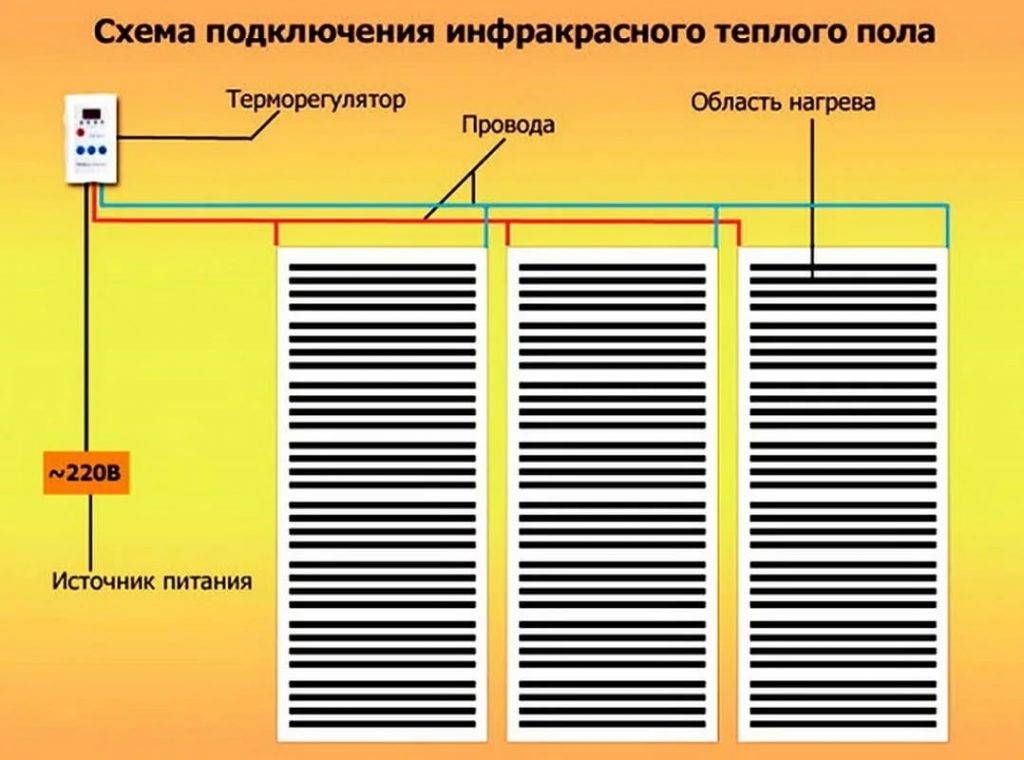

Схема подключения ИК тёплого пола
В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.
На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.
Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.
После всех вышеизложенных манипуляций терморегулятор подключается.
По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.
Под линолеум
Укладка под линолеум схожа, но есть и свои особенности:
- На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
- Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
- Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
- Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.
Осуществлять укладку линолеума можно разными способами
Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов
Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.
№3. Виды инфракрасного пленочного пола
По типу нанесения карбонового покрытия современные пленочные полы делятся на два вида:
- те, на которые покрытие нанесено полосками;
- те, что имеют сплошное напыление.
Первыенаибольшее распространение
Пленка со сплошным карбоновым покрытием также делится на отдельные блоки, но при повреждении отдельного участка температура нагрева будет ниже только около пореза или дырки — в остальных зонах показатели окажутся неизменными, а это уже большой плюс. Более того, так как карбоновое напыление сплошное, нагрев осуществляется еще более равномерно, чем при использовании полосатой пленки, ведь отсутствуют т.н. мертвые зоны. Срок службы такой пленки около 50 лет, но и цена в разы выше. Испытания и сравнения на видео ниже.
Монтаж стержневого пола
Работу начинают с определения места крепления терморегулятора. Он должен располагаться доступно, идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносят в другую комнату.
Подготовительные работы
Первый этап работы заключается в подготовке чернового пола. При наличии цементной поверхности ее следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки. После застывания раствора и очистки укладывают гидроизоляцию(полиэтиленовую пленку) и утеплитель.
Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана. Чтобы уменьшить теплопотери, вдоль стен проклеивают демпферную ленту.
Установка системы

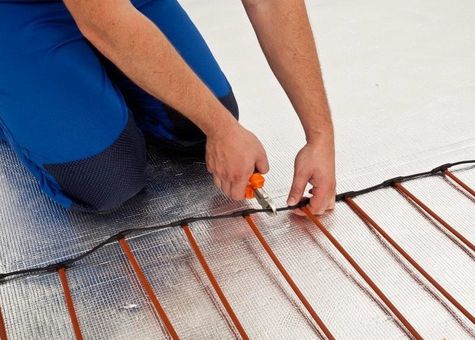

Предварительно нарезанные на полосы нужной длины маты расстилают на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.
Изделие фиксируют к теплоизоляционному материалу скотчем. Между собой полотна соединяют специальным проводом из комплекта.
Для лучшего схватывания клея или бетонного раствора с черновой основой, в утеплителе лучше сделать небольшие окошки в шахматном порядке.
Подключение пола
Следующий этап монтажа – соединение электрической схемы:
- Кабель зачищают в местах разреза на 1 см.
- На зачищенный конец кабеля устанавливают контакт и зажимают клещами.
- Соединяют его со вторым контактом. Делают это путем пропускания провода сквозь термоусадочную трубку, подведения и фиксации его к клемме. Предварительно с кабеля снимают изоляцию.
- Затем термоусадочную трубку прогревают феном.
- Производят сборку всей системы.
- Следующий этап – размещение температурного датчика. Его лучше устанавливать в гофротрубе. Для этого в слое утеплителя делают углубление, в которое помещается гофру с датчиком внутри. От прибора протягивают кабель и подсоединяют к терморегулятору.
- Провода, идущие от стержневого пола соединяются с клеммами терморегулятора.
- На этом, подключение стержневого теплого пола завершено, и следует проверить его в работе. Систему включают на несколько часов, возможно оставить пол включенным на сутки.
Финишное покрытие

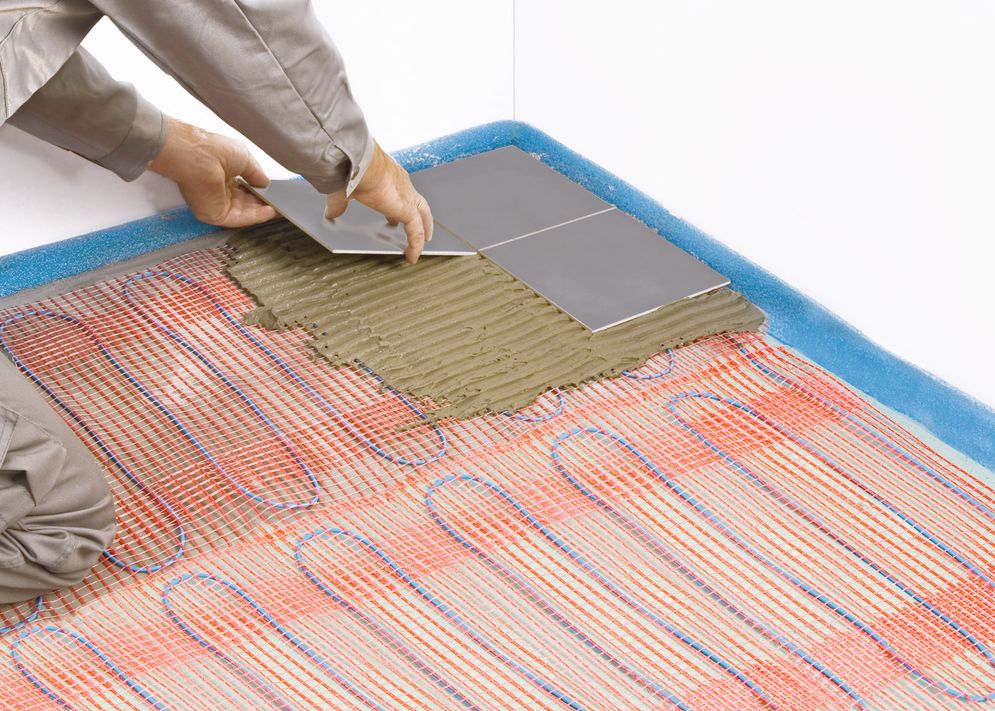

Самым распространенным финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для монтажа поверхность матов покрывают стяжкой — цементной или эпоксидной смесью с добавками. Толщина слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливают раствор. Включают систему только после полного высыхания раствора.
Для монтажа на карбоновые теплые полы подходит керамическая плитка или натуральный камень. Оптимальный размер 30 Х 30 см. Клеевой слой должен составлять 6-8 мм.
Какие финишные отделочные покрытия подходят к инфракрасному полу?
Верхним финишным слоем под инфракрасный пол может служить любое покрытие: плитка, керамогранит, паркет, линолеум, ламинат и так далее. В связи с этим стоит заметить, что при выборе ламината или линолеума устраивать выравнивающую стяжку уже не придется. Работы проводятся сухим методом. Одновременно большинство людей считают необходимым использовать такую систему под плитку, которая в принципе для многих представляется холодным материалом, но имеет высокую теплопроводность и в паре с напольным обогревом создает отличный утепляющий эффект, что высоко цениться в таких помещениях как кухни, ванные комнаты и коридоры, где всегда необходимо дополнительное тепло.
Напольное покрытие под инфракрасный пол можно использовать любое
В то же время нужно учитывать и то обстоятельство, что верхнее покрытие, устраиваемое по нагревательной системе, подразделяется на жесткие и мягкие материалы. Для определенных видов покрытий предусмотрена своя система монтажа теплого пола с подбором определенной модели и соответственно варианта технологии. Например, под ту же плитку больше подходят стержневые модели саморегулирующихся образцов. А вот мягкие материалы (в качестве примера можно взять ламинат или линолеум) предполагают устройство пленочных ИК-полов с обязательным настилом промежуточного слоя из фанерных листов или древесноволокнистых плит.
Работы по монтажу пола можно проводить сухим методом
Установка
Установка теплого пола начинается с просверливания отверстия в стене для установки терморегулятора. Эта работа должна быть выполнена своими руками первоначально, так как после нее образуется строительный мусор. Питание терморегулятора будет осуществляться от ближайшей розетки или выключателя. Как он выглядит, посмотрите на фото:
Установка терморегулятора
Подготовка основания
Следующий этап – уборка мусора и выравнивание поверхностей. Поверхность помещения должна быть ровной и чистой, без мусора. Выравнивание надо сделать своими руками по маячкам, способом наливного пола.
Теплоизоляция
Устанавливая у себя на даче систему теплый пол, утепление делать обязательно. На выровненное основание своими руками укладывается теплоизоляционный слой. В качестве теплоизолятора можно использовать пробку, пенополистирол и так далее. Толщина материала может быть небольшой и составлять от 3-х до 5-ти миллиметров. Может быть, и больше.
Одно из условий для теплоизоляционных материалов — в этой системе не применяются изоляторы с фольгированным слоем, а также для крепления не используется металлическая сетка.
Крепление пленки
На теплоизоляцию происходит крепление пленки. Пленка укладывается медными составляющими вниз. Для экономии провода, пленка укладывается от противоположной стороны помещения, где установлен терморегулятор и ведется по направлению к нему. Около стен надо оставить расстояние 15-20 сантиметров. Также рекомендовано делать отступы в местах, где есть еще какой-нибудь источник тепла. Например, радиатор отопления, электрический камин.
Между собой пленочные маты будут скреплены проводами. Так как в конструкции инфракрасного пола применяются медные зажимы, то и провод, скрепляющий эти маты должен быть медным. Приобретите провод сечением от полутора до 2,5 миллиметра, многожильный.
Сами маты укладываются своими руками плотно друг к другу и скрепляются скотчем между собой, и таким же образом крепятся к теплоизоляции.

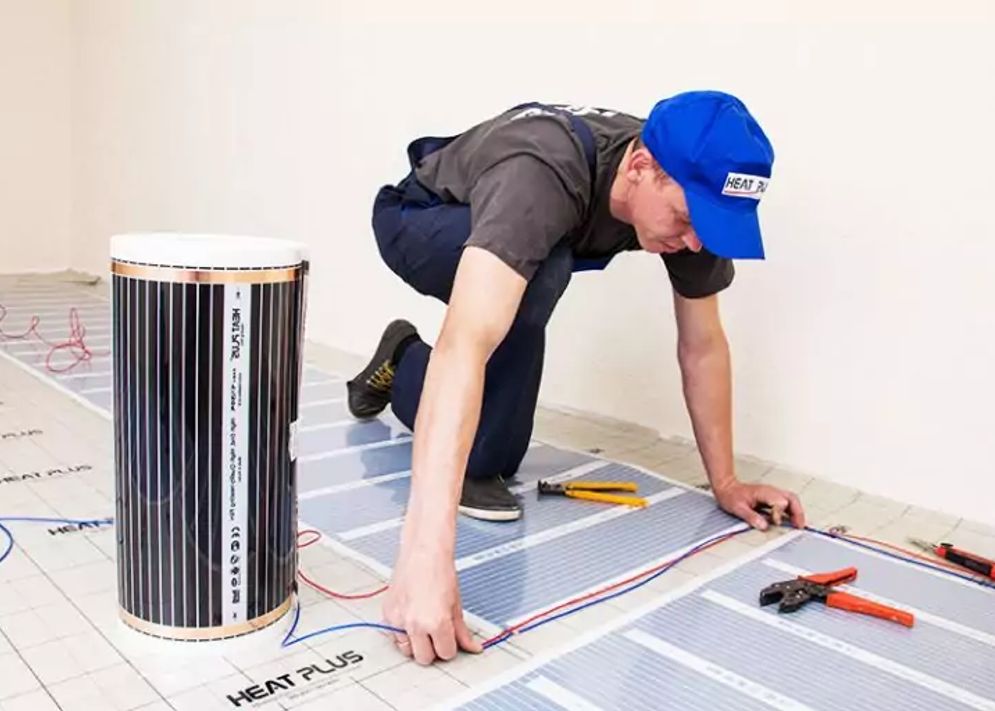

Как выгладит инфракрасный теплый пол, посмотрите на фото:
Укладка инфракрасного пола под ламинат
Изоляция

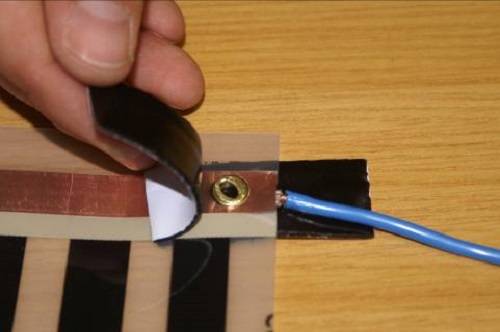

По ходу укладки пленочного пола вам необходимо будет его разрезать. Резать пленку своими руками можно в тех местах, где не проходят нагревательные элементы. Резать аккуратно, не нарушая целостности остального материала. Места разрезов, с выступающими медными элементами, необходимо хорошо заизолировать со всех сторон, кроме тех, куда будут крепиться провода. Используют битумную изоляцию. После того как концы пленки хорошо заделаны их надо вдавить в теплоизоляционный слой. Для этой цели можно вынуть часть теплоизоляции.
Для крепления провода необходимо установить металлические зажимы к неизолированным участкам пленки. Зажим устанавливается своими руками непосредственно между пленкой и медной частью пола. Зажимы надо прижать плоскогубцами.
Подсоединение проводов
Следующий этап — присоединение самих проводов. Они крепятся параллельно. Все соединения изолируются битумной изоляцией.
Изоляция проводов инфракрасного пола
Провода ведут к стене, утапливая их в теплоизоляционный материал, чтобы на них не было давления. Все провода крепятся скотчем к теплоизоляции.
В теплоизоляции вырезается отверстие в центре второй секции пленочного пола, к нему будут крепиться провода. Главное, в укладке проводов — не повредить их целостность.
Сверху на систему укладывается гидроизоляционный материал. В следующую очередь укладывается половое покрытие. Это может быть линолеум, ламинат. Выше приведен «сухой» способ укладки пола.
Также хорошо укладывать теплый пол под плитку. В этом случае обязательно делают своими руками стяжку.
Кстати, инфракрасную пленку можно применять и для обогрева стен и потолка.
Можно ли подогревать такое покрытие
Первое, о чем хотелось бы Вам рассказать, можно ли стелить электрический теплый пол под линолеум и какие требования предъявляются к монтажу. Дело в том, что пленочное покрытие может при нагревании выделять токсины, вредные для организма человека.
Помимо этого материал может давать усадку со временем, в результате чего его внешний вид испортится. Ну и последний нюанс – данный вариант покрытия может быть дополнительно теплоизолирован, в результате чего система подогрева будет совсем неэффективной. Как Вы видите, нюансы в выборе подходящего линолеума есть и сейчас мы расскажем, какой из видов подойдет для укладки электрического теплого пола.
Во-первых, существуют натуральные и искусственные материалы.
Желательно отдавать предпочтение первому варианту, т. к. в этом случае при нагреве не будут выделяться вредные вещества.
Во-вторых, производители указывают на упаковке пригодность/непригодность использования изделий под систему электрический теплый пол. Сами понимаете, что нужно выбирать продукцию с соответствующей маркировкой. Ну и, в-третьих, лучше всего себя зарекомендовал по надежности, прочности и теплопередаче многослойный ПВХ линолеум, который мы и рекомендуем покупать для укладки пленочного теплого пола своими руками!
Еще один важный нюанс заключается в том, что существует максимально разрешенная температура подогрева линолеума. Электрический теплый пол должен нагревать покрытие не более, чем на 30оС, что обговаривается даже правилами СНиП. Если проигнорировать данный момент, материал может начать плавиться, появятся потемневшие следы и к тому же вырастит вероятность воспламенения покрытия.
Возможные ошибки
Несмотря на простой монтаж ИК теплого пола, новички допускают во время работы некоторые ошибки, негативно влияющие на процесс эксплуатации:
- Использование пленочного пола во влажных помещениях. При попадании на пленку воды происходит утечка тока, на которую реагирует защитное оборудование. В результате пол не будет работать из-за постоянного автоотключения. Если защиту из схемы исключить, из-за утечки тока изоляция проводки начнет плавиться, а это приведет к замыканию или пожару.
- Монтаж пленки в стяжку или плиточный клей. Вяжущие или клеящие состав является щелочной средой, которая быстро его разъедает ламинирующий слой. Контакты, находясь в слое стяжки, подвергаются электрохимической коррозии, что приведет к их быстрому разрушению.
- Прокладка проводов по слою теплоизоляционной подложки. через напольное покрытие на провода передается механическая нагрузка и со временем изоляция перетирается, приводя к короткому замыканию. Под провода в подложке необходимо прорезать канавки. Если толщина подложки более 4 мм, то глубины будет достаточно даже для перехлестов.
- Некачественное зажимание клипс. Делать это следует специальными обжимными клещами. Но многие мастера из-за их отсутствия используют простые плоскогубцы, которые не обеспечивают достаточной плотности контакта или, наоборот, чрезмерное усилие способствует ломкости подсоединения. Неплотный контакт будет искрить и подгорать, пока совсем не отгорит. В худшем случае искрение контакта может привести как к скачкам напряжения, что опасно для всей внутриквартирной сети и включенной бытовой техники.
- Не правильная установка клипсы. Соединительная клипса обязательно должна одной стороной заходить внутрь пленки, соприкасаясь непосредственно с медной шиной.
Монтаж
Монтаж ленточных элементов производится по составленному плану. Пленка укладывается медной контактной полосой вниз. К нижней поверхности пленки крепятся тепловые датчики (при автоматическом регулировании температуры). Место крепления датчика изолируется.
Виды монтажа инфракрасного пола.
К торцу медной контактной полосы пленки прикрепляются контактные зажимы. К зажимам подводятся и закрепляются провода. Торец пленки, медная полоса, зажим и концы проводов тщательно изолируются битумной мастикой или лентами с битумным покрытием. Место соединения электропроводящих частей рекомендуется вдавить в слой теплоизоляционной подложки и сверху закрепить строительным скотчем.
Следует обеспечить независимое параллельное электрическое соединение всех ленточных элементов. Провода утапливаются в теплоизоляционной подложке и протягиваются к плинтусу. Затем они группируются в пучки и пропускаются под плинтусом к проточенному в стене каналу и через него подводятся к месту расположения терморегулятора. При протягивании проводов через теплоизоляцию они закрепляются скотчем. Провод не должен выступать за поверхность подложки.
Пленочный пол укладывается встык или с зазором в зависимости от необходимой плотности укладки. Монтаж пленки внахлест недопустим. Стыки пленки, а также крайние кромки пленки и теплоизоляция соединяются скотчем.
Декоративное покрытие инфракрасного пола
Сразу же после проверки работоспособности инфракрасного пленочного теплого пола, его необходимо укрыть полиэтиленовой пленкой, толщиной 150-200 микрон. Вне зависимости от напольного покрытия, она будет защищать нагревательные элементы от попадания воды во время влажной уборки. Инфракрасная пленка укладывается с нахлёстом 15-20 см. и фиксируется по всей длине скотчем. Плёнку надо стелить поперёк полос тёплого пола по всей площади комнаты.
Если у вас запланирована укладка ламината и паркета, то её можно проводить прямо поверх гидроизоляции, согласно инструкции по монтажу.
Дополнительная подготовка необходима, если вы решили укрыть ИК тёплый пол мягким напольным покрытием: линолеум, ковролин. Перед этим требуется организовать твёрдое основание. Для этого лучше всего использовать фанеру, толщиной 6-8 мм. Укладывать её надо вплотную, без просветов и зазоров. При этом, листы фанеры не крепятся к полу, а только фиксируются между собой специальным армированным скотчем. После выполнения этой работы, можно положить мягкое напольное покрытие.
Продолжительность работ по устройству инфракрасных тёплых полов, без выравнивания чернового пола, занимает не более одного рабочего дня. И то, если эту работу будет выполнять неподготовленный человек. Но по результатам, вы обогатитесь бесценным опытом. При этом сэкономите неплохие деньги. Ведь за такую работу, мастера отделочники запросят около 500 р/м2. А с приобретённым навыком, вы сможете и заработать впоследствии.
Нужен и выгоден ли такой обогрев улицы
Кто-то сразу возразит, что такой обогрев это не дешевое мероприятие и лучше пару раз в неделю помахать лопатой, чем так заморачиваться с этим гололедом.
Безусловно, крупные торговые сети и магазины, которые дорожат своей репутацией и клиентами, уже давно перешли на такой вид уличного обогрева и могут себе это позволить.
Они заранее, еще на стадии строительства закладывают обогрев дорожек, стоянок и подъездных путей к своим торговым точкам и офисам.
На Западе уже давным давно поняли, что это обходится гораздо дешевле, чем все судебные издержки от травмированных покупателей, случайно навернувшихся с полными пакетами товаров.
А что дают эти системы снеготаяния и антиобледенения в домашних условиях?
во-первых, чистую и сухую поверхность мест вашего передвижения весь зимний период
Для кого-то может и не проблема выйти с лопатой и убрать весь снег после снегопада, а если это дом ваших родителей? Да и вам самим когда-то стукнет 70+.
Не будете же вы каждый раз нанимать дворников.
более долгий срок службы плитки, асфальта и другого покрытия
Теперь то вам не придется долбить ломиком, стараясь сковырнуть очередную корочку льда. А еще этот лед попадает в швы, постепенно расширяясь и портя изначальную мозаику и аккуратный рисунок дорожек.
Кроме того, асфальт и грубая плитка может это и вытерпят, а если у вас мраморные ступеньки?
ну и самое главное – отсутствие переломов, вывихов и других травм, сопутствующих гололедице
Поэтому, если хотите комфортного и безопасного проживания в своем доме в течение всей вашей жизни, рано или поздно вы все равно придете к осознанному решению, сделать такое антиобледенение на своем участке.
