Конструктивные особенности
Рынок современной запорной водоразборной арматуры отличается большим разнообразием конструктивного исполнения, но основными (наиболее популярными) типами конструкций остаются три варианта:
- Вентильная запорная водоразборная арматура выполняется с клапаном (вентилем), расположенным под углом или в горизонтальной плоскости. Он перекрывает ток полностью или частично, двигаясь в возвратно-поступательном режиме.
- Пробковый вариант отличается от аналога с вентилем наличием конической пробки со специально подготовленным отверстием. Пробка проворачивается под прямым углом –ток останавливается или открывается.
- В шаровых моделях роль пробки или вентиля выполняет шар. Перекрытие и запуск потока осуществляется поворотом шара.
Для экономии расхода воды системы дополнительно комплектуются специальными насадками. Последние устанавливаются на изливной части и могут иметь вид:
- Аэраторов. При их помощи в струю потока передается энергия воздуха (эжектирование), в результате чего струя становится пластичной. Такие насадки более распространены благодаря эффективности их применения для различных типов арматурных установок.
- Струевыпрямителей. Чаще всего они представляют собой контроллеры струи. Состоят из направляющих листов и специальных сеток. Все детали насадки собираются в одном моноблоке и устанавливаются на излив.
Арматура для сантехнических приборов
В большинстве сантехнических приборов применяют 4 вида водоразборной арматуры:
- пробковые водоразборные краны;
- шаровые;
- вентильные;
- водоразборные краны с керамической головкой вентиля.
Шаровой

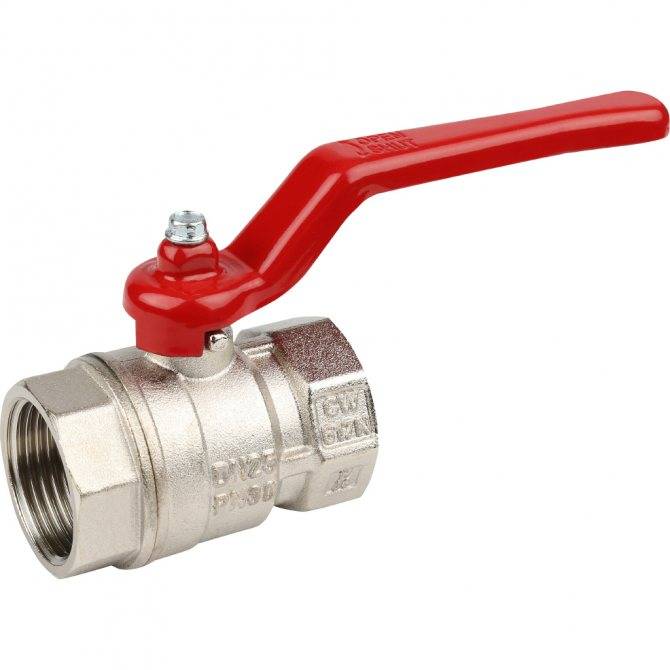

Шаровые краны – самый популярный вариант запорной водоразборной арматуры. Это одна из старых разработок, которая за последние годы заметно эволюционировала благодаря использованию современных материалов для клапанного седла. Сегодня в его конструкции применяют каучук (синтетический) и фторопласт. Это позволяет добиться высокой герметичности перекрытия потока при минимальных усилиях, прикладываемых на рычаг.
В основе шарового водоразборного крана – шар со специальным отверстием. Основная классификация делит такие изделия по 4 признакам:
- по способу установки водоразборной арматуры – на приварной, муфтовый и фланцевый;
- по конструкции – на трехходовой L- или T-образный;
- по расположению резьбы – со внутренней или внешней резьбой, сгоном;
- по исполнению – моноблочный, двух- и трехсоставной.
Плюсы – простой монтаж запорной водоразборной арматуры, удобное использование, герметичность перекрытия, малый вес. Минус – чувствительность материалов к низким температурам, которая определяет оптимальные условия установки шаровых водоразборных кранов во внутренних узлах трубопровода.
Пробковый
В пробковых моделях роль шара исполняет пробка с отверстием. По форме она может быть конической или цилиндрической. Такой вариант арматуры использовали еще в старых самоварах. Хотя те первоначальные изделия за последние годы существенно прибавили в надежности.
Пробковые конструкции применяют, когда нужно обеспечить быструю подачу и перекрытие потока для урегулирования аварийной ситуации. Их плюсом является универсальность – такой кран подходит для любых водопроводов. Материал исполнения может отличаться (латунь, чугун, бронза).
Вентильный
По форме установка с вентилем похожа на аналоги со шпинделями. Роль клапана в ней играет специальный затвор. Вентиль перемещается возвратно-поступательно по вертикали или под углом, открывая/перекрывая воду.
В зависимости от типа подключаемой сантехники водоразборная арматура этой группы выполняется из хромированной стали, чугуна, латуни или пластмассы. Последний вариант демонстрирует выдающиеся характеристики в части герметичности перекрытия и долговечности службы, но может использоваться только в водопроводах с полиэтиленовыми трубами.
Признаки классификации:
- функциональность (прямоточные, проходные, угловые);
- расположение резьбы (выносные, погружные);
- конструкция (с диафрагменным или мембранным клапаном);
- исполнение (сальниковые или сильфонные).
Модели с вентилем очень популярны в ЖКХ – при устройстве теплоснабжения, водоочистки, водообеспечения в многоквартирных домах. Чаще всего их устанавливают в кухонные или ванные смесители. Это связано с выгодной ценой водоразборной арматуры этого типа и ее особенностью: будучи весьма простой и надежной, она не приспособлена для работы в сетях с высоким давлением воды.
Арматура под приварку
К приварке арматуры прибегают, когда надежность и герметичность других видов соединений признается неудовлетворительной. Особенно востребована сварка при устройстве трубопроводных систем, в которых рабочей средой являются токсичные, ядовитые или радиоактивные жидкости и газы. В этом случае сварочное соединение, при правильном исполнении обеспечивающее 100-процентнуюгерметичность, может оказаться оптимальным, а зачастую и единственно приемлемым решением
Важно только, чтобы такой участок системы не нуждался в частом демонтаже оборудования, выполнение которого всякий раз будет приводить к полному разрушению сварных соединений
Благодаря сварке, объединяющей фрагменты трубопроводной системы в единое целое, удается обеспечить гармонию, или, говоря техническим языком, структурное соответствие между всеми ее элементами ─ трубами и трубопроводной арматурой. Главное, чтобы из-за различий механических свойств сварного соединения и других составляющих трубопроводной системы оно не стало ее слабым звеном.
Присоединительные концы арматуры подготавливают под приварку, выравнивая и зашлифовывая поверхность свариваемых фрагментов, снимая требуемые фаски.
Сварные соединения могут быть выполнены в раструб и встык. В первом случае сварочный шов располагается на внешней стороне трубы. Такой вариант обычно используется для стальной арматуры сравнительно небольшого диаметра, монтируемой в трубопроводах, работающих при высоком давлении и температуре рабочей среды.
Во втором случае соединение может дополняться подкладным кольцом, исключающим перекос соединяемых деталей. Именно такие, отличающиеся надежностью и абсолютной герметичностью соединения используются при монтаже трубопроводных систем опасных производственных объектов, например, энергоблоков атомных электростанций.
Важными достоинствами сварных соединений, особенно по сравнению с фланцевыми, являются минимальный вес, компактность и экономия пространства.
Кто проводит замену?
Независимо от того, кто платит за замену газового крана, самостоятельное ее проведение владельцем оборудования, без привлечения специализированной службы, не допускается. Тут нужно соблюдать технику безопасности и иметь специальные знания. Поэтому по закону любые такие монтажные работы на газовых сетях могут проводиться только сервисной организацией, с которой у собственника заключено соглашение на ремонт и обслуживание (абз. 2 п. 10 Правил № 410).
Обычно такие функции исполняет горгаз, филиал регионального ПАО «Газпром газораспределение». Договоры с ними заключают управляющие организации. Оставить заявку можно через УК, ТСЖ, ЖСК либо непосредственно в сервисную службу горгаза.
Классификация арматуры трубопроводной по способу управления
Промышленная арматура делится на управляемую и автоматическую.
- Дистанционный вид. Особенностью арматуры при дистанционном управлении является полное отсутствие органов управления. В данном случае связь с органом управления обеспечивается при использовании переходных элементов, таких как штанга, колонка и прочие.
- Приводной вид. Управление происходит с помощью приводов непосредственно или дистанционно.
- Промышленный вид. Автоматическое управление арматурой происходит без помощи оператора, с помощью непосредственного влияния на чувствительный или силовой элемент самой рабочей среды. В качестве управления могут быть использованы сигналы, которые будут поступать в привод от приборов или устройств АСУ.
- Ручной вид. Управление происходит при помощи оператора.
Класс герметичности в затворе является одним из самых главных и основных параметров арматуры промышленной трубопроводной. В нашей стране существуют определенные классы герметичности, которые соответствуют определенному ГОСТу
Стоит обратить внимание на некоторые факты. Для запорной арматуры класс герметичности должен быть указан в технических условиях. Испытательную среду для определения герметичности необходимо выбирать в зависимости от того, для чего предназначен армопояс и чему он должен соответствовать
Испытательную среду для определения герметичности необходимо выбирать в зависимости от того, для чего предназначен армопояс и чему он должен соответствовать.
Конденсатосборники
а — высокого давления; б — низкого давления; 1 — кожух; 2 — внутренняя трубка; 3 — контакт; 4 — контргайка; 5 — кран; 6 — ковер; 7 — пробка; 8 — подушка под ковер железобетонная; 9 — электрод заземления; 10 — корпус конденсатосборника; 11 — газопровод; 12 — прокладка; 13 — муфта; 14 — стояк
В зависимости от влажности транспортируемого газа конденсатосборники могут быть большей емкости — для влажного газа и меньшей — для сухого газа. В зависимости от величины давления газа их разделяют на конденсатосборники низкого, среднего и высокого давлений.
Конденсатосборник низкого давления представляет собой емкость, снабженную дюймовой трубкой, которая выведена под ковер и заканчивается муфтой и пробкой. Через трубку удаляют конденсат, продувают газопровод и замеряют давление газа.
Конденсатосборники среднего и высокого давлений по конструкции несколько отличаются от конденсатосборников низкого давления. В них имеется дополнительная защитная трубка, а также кран на внутреннем стояке. Отверстие в верхней части стояка служит для выравнивания давления газа в стояке и футляре. Если бы отверстия не было, то конденсат под давлением газа постоянно заполнял бы стояк. При пониженных температурах возможны замерзание конденсата и разрыв стояков.
Под действием давления газа происходит автоматическая откачка конденсата. При закрытом кране газ оказывает противодействие на конденсат, который под действием своей массы опускается вниз. При открывании крана противодействие прекращается и конденсат выходит на поверхность.
Виды трубопроводной арматуры
Арматурные изделия классифицируются по способу применения, назначения, конструкции. Виды арматуры на трубопроводах выделяют следующие:
- фланцевые;
- соединительные;
- для труб из разных материалов;
- для атомных электростанций.
Остановимся подробнее на этих видах.
Фланцевая

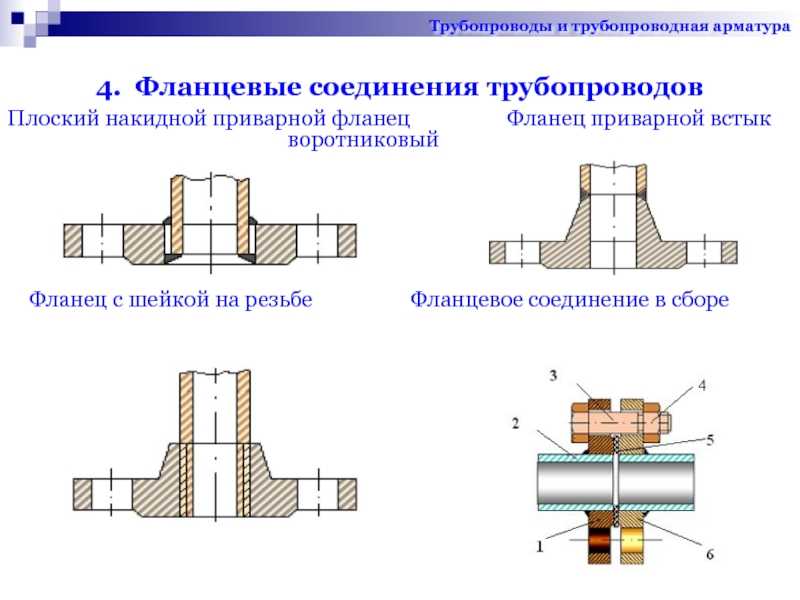

Фланец – это плоский диск с определенным количеством крепежных отверстий. Фланцы соседних элементов плотно прилегают друг к другу. Соединение осуществляется затягиванием крепежных болтов гайками. Прокладками обеспечивается герметичность. Фланцевая арматура устанавливается в системах, работающих при разном давлении и температурах. К трубе фланец приваривается.
Фланцевое крепление является разборным, что упрощает проведение ремонтных работ, осмотр и замену элементов. Изготавливается чугунным или стальным, применяется для трубопроводов от 50 мм в диаметре, выдерживает температуру до 400 0С, можно располагать в горизонтальном и вертикальном положении.
Соединительная
Соединительная арматура трубопроводов применяется при соединении элементов из разных материалов и диаметров. В точке стыковки труб из стали и пластика, где диаметры соединяемых элементов отличаются, применяют соединительную арматуру.
В качестве дополнительных деталей устанавливают муфты, заглушки и прочие фитинги, в конструкции которых нет запорно-регулировочного механизма. Такие элементы обеспечивают быстрый монтаж и замену деталей трубопровода. Соединительные элементы выпускаются сечением 25-2020 мм, для давления от 1 до 4 МПа из чугуна, стали, пластика.
Нержавеющая
Трубная арматура из нержавеющей стали образует соединение, не вступающее в химическую реакцию с рабочей средой, что обеспечивает долговечности системы. Такие элементы, как клапаны, краны, переходники, задвижки используются для нержавеющих трубопроводов при транспортировке пищевых жидкостей, алкогольных и безалкогольных напитков.
Нержавеющие элементы образует прочное соединение, устойчивое к коррозии, агрессивным средам, что обеспечивает ее использование в нефтехимической и газовой промышленности, фармакологии, АЭС. Детали не взаимодействуют с транспортируемыми продуктами, не изменяют ее и свою структуру.
Арматура для АЭС
Атомная электростанция – это энергетический объект высокой опасности. В ее конструкцию входит большое количество трубопроводов, устанавливается арматура промышленная трубопроводная. К элементам предъявляются следующие требования:
- Направление движения рабочей жидкости должно совпадать с указанием стрелки на корпусе.
- Нельзя использовать детали, не соответствующие назначению.
- Доступ ко всем видам арматуры должен быть свободным.
- Нагреваемые при работе соединительные элементы трубопровода закрывать съемной конструкцией с теплоизоляцией, закрепляемой с помощью резьбы.
Отдельные части трубопровода, находящегося под высоким или средним давлением, соединяют сваркой или фланцевой арматурой, что уменьшает возможность протечек. Материалом для изделий должны быть высококачественные металлы.
Важно: для обеспечения безопасности работы парогенераторов устанавливают предохранительные клапаны – основной и вспомогательный. Для удаления дренажа из контура станции монтируют сначала запорный, далее – регулировочный
Арматура металлопластиковых труб
Металлопластиковые трубы используются для прокладки внутри помещений. Это внутренний водопровод и отопление. Соединения участков осуществляется вентилями, запорными и переходными кранами и прочими элементами. Они используются при температуре теплоносителя до 95 0С и давления 16 атм.
Трубопроводы из металлопластика используются в быту, имеют аккуратный внешний вид, резьбовое или прессовое соединение. Фитинги изготовлены из латуни с никелированным покрытием. Изделия имеют стандартные размеры, на их поверхности нанесена маркировка.
Фитинги для полиэтиленовых и полипропиленовых труб
Фитинги для пластиковых труб различают для напорных и безнапорных систем. Для полиэтиленовых труб самым надежным считают сварное соединение. В результате получаем единую литую герметичную трубу.
Задвижки
а — параллельная с вьадвижным шпинделем: 1 — корпус; 2- запорные диски; 3 — клин; 4 — шпиндель; 5 — маховик; 6 — сальниковая набивка; 7 — уплотнительные поверхности корпуса; б — клиновая с невыдвижным шпинделем: 1 — клин; 2- крышка; 3 — втулка; 4 — гайка; J — маховик; 6 — сальник; 7 — буртик; 8 — шпиндель
При закрытии задвижки клин упирается в дно задвижки и раздвигает диски, которые своими уплотнительными поверхностями создают необходимую плотность. В клиновых затворах боковые поверхности затвора расположены не параллельно, а наклонно. Причем эти задвижки могут быть со сплошным затвором и затвором, состоящим из двух дисков. На подземных газопроводах целесообразно устанавливать параллельные задвижки.
Однако задвижки не всегда обеспечивают герметичность отключения, так как часто уплотнительные поверхности и дно задвижки загрязняются. Кроме того, при эксплуатации задвижек с неполностью открытым затвором диски истираются и приходят в негодность.
Все отремонтированные и вновь устанавливаемые задвижки необходимо проверять на плотность керосином. Для этого задвижку следует установить в горизонтальное положение и залить сверху керосин, с другой стороны затвор окрашивают мелом. Если задвижка плотная, то на затворе не будет керосиновых пятен.
На подземных газопроводах задвижки монтируют в специальных колодцах (рисунок ниже) из сборного железобетона или красного кирпича. Перекрытие колодца должно быть съемным для удобства его разборки при производстве ремонтных работ.
Устройство газовых колодцев
а — установка задвижки в колодце: 1 — футляр; 2 — задвижка; 3 — ковер; 4 — люк; 5 — линзовый компенсатор; 6 — газопровод; б -устройство малогабаритного колодца: 1 — отвод; 2 — кран; 3 — прокладка; 4 — стенка колодца
Колодцы имеют люки, которые легко открываются для осмотра и производства ремонтных работ. На проезжей части дороги люки устанавливают на уровне дорожного покрытия, а на незамощенных проездах — выше уровня земли на 5 см с устройством вокруг люков отмостки диаметром 1 м. Там, где возможно, рекомендуется управление задвижкой вывести под ковер.
В местах пересечения газопроводами стенок колодца устанавливают футляры, которые для плотности заделывают битумом. Колодцы должны быть водонепроницаемыми. Эффективное средство против проникновения грунтовых вод — гидроизоляция стенок колодцев. На случай проникновения воды в колодцах устраивают специальные приямки для ее сбора и удаления.
На газопроводах диаметром до 100 мм при транспортировании осушенного газа устраивают малогабаритные колодцы (рисунок выше) с установкой арматуры в верхней части, что обеспечивает обслуживание арматуры с поверхности земли. В таких колодцах вместо задвижек устанавливают краны.
В кранах с принудительной смазкой (рисунок ниже) герметизация достигается за счет введения между уплотняющими поверхностями специальной консистентной смазки под давлением. Заправленная в пустотелый канал верхней части пробки смазка завинчиванием болта нагнетается по каналам в зазор между корпусом и пробкой. Пробка несколько приподнимается вверх, увеличивая зазор и обеспечивая легкость поворота, шариковый клапан и латунная прокладка предотвращают выдавливание смазки и проникновение газа наружу.
Условные обозначения арматуры трубопроводной
Чтобы правильно подобрать арматуру для стальных, металлопластиковых, полиэтиленовых, полипропиленовых и не только трубопроводов применяют условные обозначения – краткое содержание технических параметров детали классификации ЦКБА (Центральное конструкторское бюро арматуростроения). Шифр содержит определенную последовательность буквенных и цифровых значений. Две цифры впереди – вид арматуры, следом одна, две буквы – материал изделия, затем одна, две цифры – порядковый номер арматуры этого вида в каталоге, конечные две буквы – материал уплотнения или внутренняя поверхность изделия, римская цифра – конструктивное исполнение изделия, арабская цифра – конструктивное исполнение различных сред, режима.
Пример обозначения: 15с979нж – запорный клапан из углеродистой стали с электрическим приводом, номер арматуры (79) и уплотнением из нержавеющей стали.
Также используется схематические (графические) условные обозначения для спецификации и детального проектирования системы, разработанные ЦКБА. Обозначения составляю единую систему документации, закрепленную ГОСТ.
Все разновидности трубопроводной арматуры разработаны под определенные условия эксплуатации, они участвуют в бесперебойной и безопасной работе систем различного назначения всех сфер деятельности, делают их более работоспособными.
Типы трубопроводной арматуры
Запорная трубопроводная арматура, наиболее распространенная разновидность арматурных изделий, имеет несколько конструктивных вариантов исполнения. Трубозапорная арматура делится на следующие типы:
- задвижка;
- заслонка (дисковый затвор);
- вентиль (клапан);
- кран.
Задвижка — трубозапорная арматура, в которой перекрывающая конструкция перемещается параллельно движению циркулирующего потока. Существует две разновидности задвижек — клиновые и параллельные. В клиновых задвижках поток перекрывается затвором, в котором уплотнители размещены под углом друг к другу. Затвор, в зависимости от конструктивного исполнения, может быть жестким, эластичным либо выполненным в виде двух дисков из легированной стали.
Задвижки делятся на виды согласно типу затвора. Конструкции с вращаемым (не выдвижным) шпинделем, применяются в трубопроводах, транспортирующих коррозийно нейтральные среды, длительное пребывание в которых шпинделя не провоцирует разрушение материала (нефть, вода), во химической промышленности практикуется установка заглушек с выдвижным шпинделем. Мощные стальные задвижки способы выдерживать давление потока до 25 мПа.
Трубопроводная задвижка
Вентиль — арматура, выполняющая перекрытие потока за счет возвратно-поступательного движения затвора внутри трубопровода. Вентиль, в большинстве случаев, имеет плоский затвор , сечение которого соответствует внутреннему диаметру трубы. Вентиля изготавливаются с фланцевым соединением, обеспечивающим высокий уровень герметичности.
В зависимости от материала вентиль может быть чугунным, стальным (нержавейка либо легированная сталь) либо бронзовым. Существуют прямоходные, угловые и смесительные вентили, установка последних выполняется при необходимости поддержания требуемой температуры, концентрации либо плотности транспортируемой среды.
Заслонка — арматура, перекрывающая трубопровод за счет вращения вокруг собственной оси запирающего диска. Заслонки конструктивно схожи с вентилями, однако они имеют значительно меньшие габариты и более обширную сферу использования — данная арматура, помимо промышленности, востребована в тепло и водоснабжении, канализационных системах.
Кран — наиболее распространенная разновидность запорно-регулирующей арматуры в бытовой эксплуатации. Запирающая часть в кране размещается по направлению потока циркулирующей среды, она может выполняться в виде шарового либо конусного элемента.
Запорные краны могут устанавливаться на трубопроводы, транспортирующие жидкую либо газообразную среду. К преимуществам данной арматуры относятся компактные габариты, простота и ремонтопригодность конструкции, минимальное время активации.
В зависимости от тип конструкции краны могут быть проходными, угловыми либо смесительными (трехходовыми), в которых к центральному выходному отверстию подсоединены два входных патрубка, что позволяет смешивать несколько рабочих сред между собой.
Кран — оптимальный выбор запорно-регулирующей арматуры не только для стальных, но и для полипропиленовых трубопроводов.
