Выбор циркуляционного насоса для системы отопления

2 Типы аппаратов

2.1 Механизм с мокрым ротором

В устройстве с мокрым ротором рабочее колесо и ротор находятся в теплоносителе. Это способствует охлаждению мотора помпы, и аппарат защищен таким образом от перегрева. Эти детали изготовлены из материалов, не поддающихся коррозии.

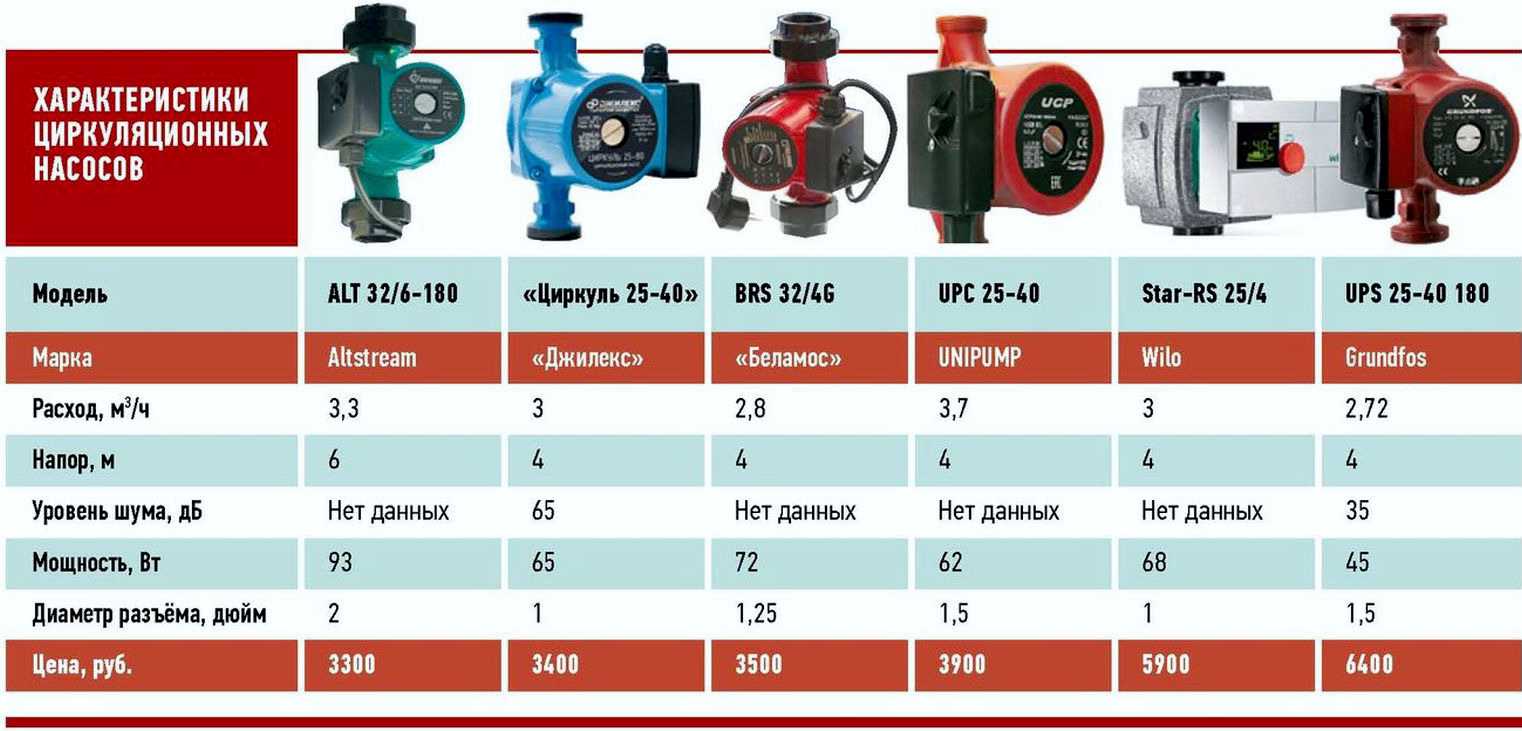

Характеристики некоторых моделей циркуляционных насосов

Недостаток устройств такого типа в том, что у них низкий КПД. Достоинства этого вида:

• низкий уровень шума;
• доступность;
• не нуждается в регулярном техобслуживании.

2.2 Аппарат с сухим ротором

Крыльчатка в устройстве этого вида расположена в теплоносителе, а ротор защищен от жидкости герметичными прокладками.

Подбор насоса для системы отопления данного вида покажет преимущество в высокой мощности насоса. Благодаря этому его используют в помещениях с большой площадью. Аппарат имеет довольно высокий КПД.

Однако помпа с сухим ротором также имеет недостатки:

• вибрация и уровень шума достаточно высоки;
• в результате быстрого использования смазки нуждается в регулярном сервисном обслуживании.

Что случится, если рассчитать неправильно

Есть две ситуации. Первая — мощность циркуляционного насоса оказалась намного выше требуемой. В этом случае произойдёт:

Увеличенная скорость движения теплоносителя, а значит, он не сможет отдавать необходимого количества тепла через радиаторы, соответственно будет возвращаться в котёл с более высокой температурой. Это влияет на корректную работу отопительного оборудования.

• Переплата за сам прибор. Чем выше производительность, тем выше стоимость.
• Выше эксплуатационные расходы, особенно плата за потреблённую электроэнергию.

Вторая ситуация — мощность занижена.

• Скорость меньше требуемой, значит, необходимое количество тепловой энергии не будет подаваться в самые дальние радиаторы от котла.
• Котёл будет перегреваться.

Поэтому очень важно точно проводить расчёт мощности циркуляционного насоса с учётом мощности отопительного котла

Пример расчёта для двухэтажного дома площадью 200 кв. м

Рассчитать параметры насоса для двухэтажного дома можно так же, как и для постройки с одним этажом. Сначала нужно вычислить мощность котла отопления.

Стандартно считают, что на 1 кв. м дома для обогрева нужно 10 кВт, но тут не учитываются особенности постройки и температура на улице в отопительный сезон. При более подробном вычислении нужно взять в расчёт:

• количество окон, дверей;
• состояние подвала: сухой, отапливаемый или нет;
• теплоизоляцию крыши, стен.

При простом расчёте для дома на 200 кв. м необходим котёл мощностью: 200/10 = 20 кВт, который подаёт температуру 70 °С (обратка 60 °С). Теперь находим производительность циркуляционного насоса: Q= 0,86 * 20 / (70-60) = 1,72 куб. м/ч. Затем вычисляем мощность напора: (150 * 65 * 2,2) / 10000 = 2,14 м.

После расчёта всех параметров необходимо найти график напорной характеристики насоса. На сайте Epool такие схемы есть в карточке товаров. Например, у циркуляционного насоса Vodotok LRS 65-220F.

Напор в графике представлен на вертикальной оси. Показатель может быть обозначен латинской буквой H или, как у бытовых насосов Vodotok, надписью «высота подъёма».

На горизонтальной оси обозначена производительность в л/мин или куб. м/ч. Линией внутри схемы обозначена скорость работы насосного оборудования. Если модель трёхскоростная, линий несколько.

Полученные при расчётах данные нужно отметить на этом графике и найти точку пересечения. Так можно понять, подходит выбранная модель, или нет.

В каталоге Epool много циркуляционных насосов IMP, Vodotok, Zota, Termica и других производителей. Вопросы по характеристикам устройств и ассортименту можно задать по телефону 8 800 555 21 23 (для российских регионов звонок бесплатный).

Купить насос для отопления

Назначение и виды

Методика расчёта параметров циркуляционного насоса

Система отопления с циркуляционным насосом будет работать эффективно, если батареи или трубы в полах получают достаточно тепла за короткое время. Это достигается за счёт правильного подбора механизма по напору и производительности.

Расчёт производительности циркуляционного насоса

Производительность прибора обозначает, какое количество теплоносителя он может перенести за единицу времени. Параметр измеряется в куб. м/час и рассчитывают по формуле:

Здесь Р_n — мощность АОГВ (см. выше), t₁ — температура теплоносителя на подаче, t₂ — температура на обратке.

Расчёт мощности котла уже известен. Теплоёмкость воды равна 0,86. Если в системе отопления используется антифриз, рассчитывают параметры с учётом состава вещества. Как правило, у антифриза теплоёмкость на 15-20 % меньше.

Из неизвестных остаётся только узнать температуру на подающей трубе и на обратке. Эти значения вычисляют простым методом. Сначала фиксируют показания с помощью измерительных приборов, затем вычитают из большего меньшее.

Пример расчёта

Вводные данные:

• Мощность котла (АОГВ) для дома площадью 150 кв. м = 15 кВт.
• В систему отопления заливается водопроводная вода с коэффициентом теплоёмкости 0,86.
• Температура в подающей трубе 70 ℃.
• Температура теплоносителя в обратной трубе 65 ℃.

Рассчитываем производительность циркуляционного насоса:

Q = 0,86 * 15 / (70-65) = 2,58 куб. м/ч.

Расчёт высоты водяного столба (напора) Н_pu

После расчёта производительности насосного оборудования нужно вычислить напор, который нужен для преодоления гидравлического сопротивления элементов отопительной системы. Для этого надо замерить участок от котла до самой дальней батареи, а затем рассчитать теплопотери этой самой протяжённой трубы контура.

Расчёт напора насоса делают по формуле:

Здесь: H_pu — напор; R — теплопотери в трубах; L — протяжённость отопительного контура; ZF — коэффициент сопротивления фасонной и запорной арматуры.

Тепловые потери измеряются в Па/м и зависят от диаметра труб. Для пластиковых и металлопластиковых трубопроводов, как правило, показатель находится на уровне 150 Па/м.

Если точную протяжённость отопительного контура вычислить невозможно, этот параметр рассчитывают с учётом размеров отапливаемых помещений. Длину, ширину и высоту дома нужно сложить, а затем полученный результат увеличить вдвое.

Пример: у дома площадью 150 кв. м ширина — 10 м, высота — 2,5 м, длина — 15 м. Протяжённость отопительного контура: L = (10+2,5+15) * 2 = 55 метров.

Точно определить коэффициент гидравлического сопротивления арматуры ZF сложнее. Для простого расчёта берут значение 1,3 — если отсутствует термостатический вентиль, или 2,2 — при его наличии.

Все полученные данные нужно подставить в формулу. Рассчитаем напор при наличии термостатического вентиля: H_pu = 150 * 55 * 2,2 / 10000 = 1,815 м. Округляем до одной десятой — 1,8 метра должна быть мощность напора для преодоления гидравлического сопротивления системы отопления.

Более точная методика расчёта необходимого напора

Эта методика расчёта гидравлического сопротивления, где для определения более точных параметров мощности насоса можно учесть не общий коэффициент тепловых потерь, а точные данные — суммарные потери давления в системе.

Система отопления состоит из различных элементов и у каждого есть свой показатель теплопотерь. К таким частям относятся:

• вентили;
• клапаны;
• фильтры;
• батареи;
• термометры;
• регулирующие механизмы.

Чтобы рассчитать общие потери давления в системе, нужно знать показания каждого из этих элементов. Такая информация есть в технической документации каждого прибора. Диапазон потерь для различных элементов указан в таблице ниже.

Элемент системы отопления	Потери давления, Па
Котёл	1000-5000
Теплообменник	10000-20000
Радиатор	500
Радиаторный вентиль	10000
Регулирующий клапан	10000-20000
Обратный клапан	5000-10000
Устройство грубой очистки теплоносителя	15000-20000
Термостатический вентиль	5000-10000
Смеситель	2000-4000

Зная показатели каждого элемента, можно рассчитать мощность напора циркуляционного насоса по другой формуле:

Здесь:

H_pu — высота водяного столба (м);

R₁, R₂ — теплопотери в трубопроводах входа и выхода (Па/м);

L₁, L₂ — протяжённость подающих труб и обратки (м);

Z₁, Z₂, Z_n — потери давления на отдельных элементах системы отопления (Па);

10000 — коэффициент для перевода паскали в метры.

Эти же способы определения мощности напора циркуляционного насоса можно использовать для тёплых полов. Тогда при расчётах учитывают, что протяжённость петли такой отопительной системы не более 100 м. Фасонные детали отсутствуют, что упрощает вычисления. Гидравлическое сопротивление есть на термостатическом вентиле и трёхходовом клапане.

Для чего нужен насос в системе отопления

Другие важные критерии выбора, влияющие на эксплуатацию

Помимо ключевых параметров, которые рассчитываются индивидуально, выделяют перечень дополнительных параметров. Если вы не хотите ошибиться с выбором, стоит обязательно их взять на вооружение. Рассмотрим подробно о факторах, которые влияют на выбор циркуляционного насоса.

Напряжение насоса

Для бесперебойной работы насосного оборудования, обогрева жилого дома, важно обозначить напряжение насоса. Одно может быть одно- или трехфазное

Для установки отопительного насоса в частном доме, чаще всего выбирают между однофазными моделями. Это аргументируют напряжением в розетке 220 Вольт. Если такой насос не сможет справиться с обогревом частного дома по вашим расчетам, тогда рассматриваем альтернативный вариант. Мощные насосы подходят для подключения только к сети с напряжением 380 Вольт.

Более мощные насосы чаще выбирают для комплексов, цехов, промышленных целей.

Температурный максимум

У каждого циркуляционного насоса есть ограничения по максимально допустимой температуре воды. Раньше производители выпускали модели с максимальными температурами нагревания воды до 95 градусов. Современные модификации насосов предусматривают обогрев до 110 градусов. Уточните у производителя или продавца, насколько жидкость сможет нагреться в батареях. От этого зависит температурный максимум в доме, которого вы сможете добиться с использованием насоса. Также температура определяет уровень безопасности. Если вы используете приборы с высокими показателями максимального нагрева, даже в случае закипания воды агрегат не выйдет из строя. Вы сможете установить такое насосное оборудование без опасения за условия эксплуатации.

Размеры насосного оборудования

Чтобы правильно подобрать насос для бытового использования, необходимо установить его параметры. В этом случае обозначьте длину помп. Среди насосов для частных домов преимущественно выделяют размеры до 15 см. Если длина помпы циркуляционного насоса превышает 18 см, чаще такие модели относятся уже к насосам промышленных целей.

В технических характеристиках нельзя упускать значение диаметра резьбы. Чаще всего к насосу прилагаются гайки, которые используют для крепления.

Уровень защиты

Для каждого насосного оборудования устанавливают класс защиты. Значение фиксируют в маркировке – от 1 до 4. Чем выше значение, тем безопаснее агрегат. Уровень защиты устанавливают после ряда исследований. Уровень защиты определяет условия их использования – какого размера инородные частицы могут попадать в систему без ее повреждения и выхода из строя.

Бренд

В денном обзоре мы рассмотрим производителей, которые могут гарантировать высокое качество. Исключайте бренды, которые не могут предложить гарантию хоты бы на один год.

Качественный и надежный производитель должен фиксировать технические параметры в паспорте изделия, прилагать инструкцию по эксплуатации, указывать важные особенности по пользованию насосом. Технические параметры – это критерии, которые вы не можете игнорировать, иначе выбранный циркуляционный насос не оправдает ваших ожиданий.

Назначение циркуляционных насосов и их типы

Устройство используют для достижения равномерного распределения жидкости в системы отопления. При этом не наблюдается изменение давления. Для отопительной сети насосы применяют в качестве эффективного обогрева всего помещения. Если речь идёт об установке циркуляционных насосов в систему с принудительной циркуляцией, они являются ключевыми элементами. Без них невозможно отопление дома. Когда вы устанавливаете насос в гравитационную систему, он служит дополнительным элементом.

Циркуляционные насосы для отопления отличаются типом ротора – сухой и мокрый. Сухие насосы достаточно шумные во время работы. Постоянно требуется их обслуживание, чтобы не допустить выход из строя конкретных деталей. Рассматривая преимущества циркуляционных насосов с мокрым роутером, необходимо выделить долговечность. Такие насосы для отопления прослужат от 10 лет без обязательного обслуживания. КПД такого оборудования – около 50%. Этого показателя вполне достаточно для отопления частного дома.

Технические параметры

Решая, как подобрать циркуляционный насос для системы отопления, рассматривают его физические и технические характеристики, основные из которых:

• Пропускная способность. Измеряется в метрах кубических в час или литрах в минуту, показывает объем жидкости, который прокачивает электронасос в единицу времени, расход тем больше, чем выше скорость потока. Показатель зависит от диаметра используемого трубопровода и может достигать значений до 15 м.куб./час.
• Напор. Величина измеряется в метрах водяного столба и указывает высоту, на которую электронасос может вытолкнуть жидкость по вертикально установленному трубопроводу. Максимальный напор циркуляционного электронасоса у разновидностей с мокрым ротором — около 17 метров, хотя могут встречаться агрегаты с более высокими напорными характеристиками, но они неэффективны в эксплуатации (имеют большие габаритные размеры и слишком высокую стоимость).
• Температурный диапазон. Понятно, что в отопительной системе насосное оборудование должно выдерживать максимальную температуру нагрева теплоносителя с запасом, обычно используемые модификации рассчитаны на максимальную температуру до 110º С, некоторые виды могут работать с жидкостями температурой до +130º С.
• Уровень шума. В основном для использования в индивидуальных домах выбирают приборы с малым уровнем шума, такими особенностями обладает насосное оборудование с мокрым ротором, шумовые характеристики которого не превышают 35 — 40 Дб.
• Соединение. В жилых индивидуальных домах используется отопительная магистраль малого сечения до 1,5 дюйма — в этом случае все насосное оборудование устанавливается в магистраль посредством резьбовых соединений (рассчитаны на трубопроводы диаметром до 2-х дюймов). Выходные фитинги большинства бытовых электронасосов оснащены наружной резьбой и легко встраиваются в линию при помощи соединительных муфт — американок.
• Размерные параметры. Монтажная длина является основным показателем прибора при встраивании в трубопровод (для циркулярных видов стандартные размеры 130 и 180 мм.), также учитывается диаметр входного и выходного патрубков (стандарт 1 и 1,25 дюйма).
• Класс защиты. По международной классификации стандартный класс защиты насосного оборудования отопительных систем IP44 — это означает, что агрегат защищен от попадания внутрь корпуса твердых механических частиц диаметром более 1-го миллиметра (первая цифра в маркировке), а его электрическая часть полностью закрыта от попадания капель и брызг, летящих под любым углом.

В характеристиках многих центробежных электронасосов для систем подачи воды, указывается и такой параметр, как размер частиц. Для насосных приборов замкнутой отопительной системы этот фактор не играет никакой роли (если не произошло разрушение материалов трубопровода и сантехнической арматуры) — жидкость в закрытом трубопроводе всегда в неизменно чистом состоянии.

По этой причине (открытый ротор с жидкостным охлаждением рассчитан на чистый теплоноситель) электронасосы с мокрым ротором не используют в магистралях горячего водоснабжения индивидуальных домов, где забор осуществляется из скважин или колодцев.

Рис.7 Пример условного обозначения электронасосов Grundfos

Назначение и виды

Как уже говорили, основная задача циркуляционного насоса обеспечить требуемую скорость движения теплоносителя по трубам. Для систем с принудительной циркуляцией только при таких условиях будет достигнута проектная мощность. Во время работы циркуляционника в системе немного возрастает давление, но это не его задача. Это,скорее, побочный эффект. Для повышения давления в системе есть специальные повысительные насосы .

Более популярны циркуляционные водяные насосы с мокрым ротором

Есть два типа циркуляционных насосов: с сухим и мокрым ротором. Они отличаются по конструкции, но выполняют одни задачи. Чтобы выбрать циркуляционный насос какого типа вы хотите установить, надо знать их достоинства и недостатки.

С сухим ротором

Получил свое название в связи с особенностями конструкции. В теплоноситель погружена только крыльчатка, ротор находится в герметичном корпусе, его от жидкости отделяет несколько уплотнительных колец.

Устройство циркуляционного насоса с сухим ротором — во воде только крыльчатка

Данные аппараты имеют следующие свойства:

• Имеют высокий КПД — порядка 80%. И это основной их плюс.
• Требуют регулярного обслуживания. В процессе эксплуатации твердые частицы, содержащиеся в теплоносителе попадают на уплотнительные кольца, нарушая герметичность. Чтобы предотвратить разгерметизацию и необходимо обслуживание.
• Срок эксплуатации порядка 3 лет.
• При работе издают высокий уровень шумов.

Такой набор характеристик не очень подходит для установки в системах отопления частных домов. Основной их плюс — высокий КПД, а значит, меньший расход электроэнергии. Потому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там в основном и используются.

С мокрым ротором

Как понятно из названия, в оборудовании данного типа в жидкости находится и крыльчатка и ротор. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.

Устройство насоса с мокрым ротором — сухая только электрическая часть

Этот тип оборудования имеет следующие свойства:

• КПД порядка 50%. Не самый лучший показатель, но для небольших частных систем отопления это некритично.
• Обслуживания не требуют.
• Срок эксплуатации — 5-10 лет в зависимости от марки, режима работы и состояния теплоносителя.
• Во время работы почти не слышны.

Исходя из приведенных выше свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в условиях квартиры или частного дома.

Какая мощность циркуляционного насоса нужна для отопления?

Эта одна из основных технических характеристик, по которой выбирается агрегат.

Под мощностью понимают производительность прибора, которая обозначает объем теплоносителя, перекачиваемого циркуляционным насосом за определённый промежуток времени (измеряется в м³/ч).

Для проведения расчёта потребуется два параметра отопительного котла:

• мощность;
• разница температур между теплоносителем из котла и при вхождении в него (в обратном контуре).

Формула расчёта

Вот так выглядит формула:

Q=0,86R(t_F-t_R), где:

• Q — мощность или производительность циркуляционного насоса.
• R — требуемое тепло для помещений (измеряется в кВт).
• t_F — температура после отопительного котла.
• t_R — температура теплоносителя при входе в нагревательный агрегат.

Параметр «R» — тепловая мощность отопительного котла. Рассчитывается он на основе соотношения: на 10 м² площади отапливаемого помещения расходуется 1 кВт тепловой энергии с учётом, что высота потолков в доме не превышает 3 м.

К примеру, если отапливаемая площадь составляет 100 м², значит, для её нагрева нужен котёл на 10 кВт. Он и будет соответствовать параметру «R». Этот показатель является величиной табличной и обязательно указывается в паспорте нагревательного агрегата.

Температуры «t_F» и «t_R» тоже являются величинами паспортными. В стандартных отопительных котлах первый — температурный диапазон от +90 °C до +95 °C, второй — от +60 °C до +70 °C.

Управление скоростным режимом циркуляционного насоса: типы



Продажи вы найдёте циркуляционная оборудование в зависимости от способа регулирования частоты оборотов:

• механические;
• энергосберегающие с автоматическим регулированием.

Когда речь идет о механических системах, предусматривают три уровня скорости. Это надёжное устройство, которое управляется исключительно максимально просто. Главными преимуществами энергосберегающих систем считают современные технологии, которые позволяют существенно сократить потребление электроэнергии. Они стоят на порядок дороже, однако в перспективе использование такой системы является более экономичным.

Помимо того, что такие насосы являются энергоэффективными, среди преимуществ выделяют еще и универсальность устройств. Например, при работе насоса удается снизить уровень шума. Насос максимально точно адаптируется под отопительную систему. Автоматическая адаптация предусматривает, что в случае закрытия одного из клапанов, насос меняет мощность работы, что еще больше позволяет экономить потребление электричества.

Общие параметры насосов для систем отопления в частном доме

Каждое устройство обладает характерными значениями:

• Расход — количество воды, которое пропускается в обвязке за час. Единица измерения имеет вид 1/(м3*с).
• Напор — максимальный показатель сопротивления жидкости, оказываемое на все элементы контура. Наравне с напором важны его потери из-за гидравлического сопротивления, а также давление.
• Скорость — параметр, определяющий взаимоотношение расхода с напором, в зависимости от режима работы насоса.

Размеры: отличия по габаритам

Приборы также могут иметь одинаковые рабочие характеристики, но различаться по габаритам:

• Длина определяет место установки. Устройства длиной 130 мм размещают в ограниченных пространствах, а 180 — в остальных.
• Диаметр подбирают под размер труб, используемых в системе. Допускается незначительное увеличение сечения, но категорические запрещено уменьшение.

Недостатки газовых котлов

Но нельзя забывать о минусах газовой системы отопления, так как многие из них являются определяющими в вопросах покупки оборудования:

• для того чтобы установить в своем доме отопительное устройство, работающее на газовом топливе, необходимо получить разрешение от соответствующих органов надзора;
• соблюдение установленных мер по безопасности требует наличия дополнительных конструкций, а это лишние расходы (в отличие от электрокотла газовый требует наличия дымохода и датчиков, обеспечивающих безопасность);
• подключение котлов на газу подразумевает наличие магистрального газового обеспечения, иначе такое отопление станет экономически невыгодным.

Газовые котлы при наличии в посёлке магистрали достаточно выгодны и если вы планируете систему отопления – обратитесь к нашим специалистам. Они помогут выбрать подходящую модель котла с идеальным сочетанием цены/качества, а также просчитают смету на монтажные работы и расходные материалы. Наши мастера имеют большой опыт обустройства систем отопления под ключ и уже сделали тепло в сотнях домов.

Также будет интересно посмотреть:

• Автономное отопление из полипропилена
• Расширительный бачок системы отопления
• Какой газовый котел выбрать: гравитационный или циркуляционный?

Виды циркуляционных насосов для системы отопления

Насосы делятся на два вида, в зависимости от их соприкосновения с водой. Имеют свои достоинства и недостатки, и пригодны для решения разных задач. Перед покупкой прибора для системы отопления ознакомьтесь с отличиями и особенностями каждого вида.

С сухим ротором

Электродвигатель этого типа во время работы не соприкасается с теплоносителем напрямую, а значит не находится во влажной среде.

Герметизация происходит за счёт подвижного и неподвижного торцевого уплотнения, сделанного из графита, керамического или металлического материала.

Приборам с «сухим» ротором не страшна накипь и вода с мелкими частицами. Мощный насос с КПД, достигающим 80%.

Подойдёт для помещений с большой протяжённостью системы отопления. Долговечные и надёжные, но нуждаются в периодическом обновлении смазки. Им не страшна утечка теплоносителя.

Бывают следующих типов:

• Консольные — корпус крепится автономно на фундаментальной плите. Вход у прибора осевой, а выход радиальный.
• In-line — вертикально установленные с линейным расположением входного и выходного патрубка.

Важно! Насос с «сухим» ротором при работе создаёт повышенный уровень шума. Не подходит для установки в небольшом частном доме

С мокрым ротором

Лопастное колесо и ротор этого вида погружены в жидкость теплоносителя. Электрический двигатель при этом герметично замкнут в металлическом стакане. Постоянное нахождение частей насоса во влажной среде способствует их смазке и предохраняет от перегревания. А также вода обеспечивает шумоизоляцию, что делает прибор довольно тихим.

Фото 1. Циркуляционный насос с мокрым ротором и резьбовым соединением Star-RSD, производитель – «Wilo».

Не требуют постоянного ухода, но нуждаются в стабильном количестве теплоносителя. Можно настроить необходимую производительность, но КПД не превысит 30%. Подходят для эксплуатации в частных домах с небольшой протяжённостью систем.

Популярные производители и модели

Сравнение некоторых производителей

Для этого можно взять самые популярные модели таких брендов, как:

Все, перечисленные ниже устройства имеют мокрый ротор .

Grundfos UPS 32-80

У этого прибора :

• напор 7,5 м.;
• производительность 11000 кг/час;
• потребляемая мощность до 220 ВТ;
• температура жидкости — 2 — 110° С;
• цена от 13800 до 16000 рос. Рублей.

Отзывы говорят об очень высокой надёжности, мощности и как следствие цене.

SPERONI SCR 25/60-180

Показатели прибора следующие :

• напор до 6 м.;
• пропускает около 4000 кг/ч;
• выдерживает температуру носителя до 110 градусов по Цельсия;
• стоит около 3600 руб.

Отзывы в целом положительные.

Беламос BRS 25 / 4G

Устройство со следующими характеристиками :

• напор 4,5 м.;
• пропускная способность 2800 кг/ч.;
• мощность 72 Вт;
• допустимая температура носителя от 2 до 110° C;
• стоимость от 2 до 3 тыс. руб.

По отзывам, продукт не слишком качественный, но вполне приемлемый за его цену.

ДЖИЛЕКС Циркуль 25-40

Данный прибор имеет :

• напор до 4 метров;
• производительность около 3000 кг/час;
• мощность 32 — 65 Вт;
• допустимая температура воды от 10 до 110° C;
• цену 3600 рублей.

Учитывая общие тенденции, можно отметить, что с ценой растут числовые значение параметров и надёжность оборудования. Какому производителю отдавать предпочтение будет решать непосредственно будущий владелец таких устройств. Пока же, надо рассмотреть, как правильно их подключать.

Дополнительный насос в системе отопления дома: нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

• При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
• Для равномерного перемещения теплоносителя в трубопроводах.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.
