Подключение вытяжки на кухне к вентиляции
После подготовки необходимых инструментов, можно начать монтаж электроприбора. Если вы собираетесь установить вытяжку своими руками в коммунальной квартире, то здесь подключение воздуховода к вентиляционному каналу намного проще, нежели на кухне в частном доме, так как там потребуется дополнительно проделать отверстие или шахту, для отвода воздуха на улицу.
Перед установкой вытяжки, следует определиться с воздуховодом, выбрать ПВХ воздуховод либо алюминиевую гофрированную трубу. Каждый из воздуховодов имеет свои плюсы и минусы, например, гофрированная труба, очень удобна и проста в подключении, но ее желательно устанавливать на кухне в тех случаях, когда есть возможность спрятать эти коммуникации, да к тому же при пропускании воздуха через себя, он гремит и издает дополнительный шум. Для того чтобы монтировать такой воздуховод вам потребуется решетка с фитингом и хомут, а для получения необходимой длины, достаточно растянуть саму гофру.
Пластиковый короб (ПВХ) намного дороже в отличие гофрированной трубы, но выглядит эстетично, и используется в тех случаях, когда воздуховод от вытяжки идет в открытом пространстве, в видимой части квартиры. ПВХ воздуховоды, как правило, бывают с прямоугольным и круглым сечением диаметром 100–125 мм, имеют размеры в длину 0.5, 1, 1.5 метра и толщину в один миллиметр. Для получения необходимой длины, потребуются дополнительно ПВХ соединительные элементы, учтите, что все стыки у таких элементов и соединения должны промазываться силиконовой герметикой.
Как правильно подключить вытяжку к воздуховоду самостоятельно видео
При конструкции ПВХ воздуховода, старайтесь делать меньше изгибов, так как каждое колена изгиба снижает тягу на 10%, в гофрированной трубе потери чуть меньше.
3 Традиционная установка
Преобладающее большинство отечественных хозяев полагают, что шкаф над варочной поверхностью – непрактичный вариант. В таком мнении есть зерно истины, поскольку под воздействием высокой температуры, пара и копоти практически все аксессуары теряют свой первоначальный вид, портятся. А в реалиях небольшой квадратуры для кухонной вытяжки может просто не найтись места. Пользоваться полноценно таким шкафом будет весьма неудобно и затруднительно.
Традиционный вариант размещения вытяжки
Для таких случаев необходимо организовать весь процесс в такой последовательности:
1. Из металлических уголков формируется рама прямоугольной формы. Ее размеры должны быть достаточными для размещения на ней корпуса вытяжного агрегата.
2. Основание можно зафиксировать у стены при помощи саморезов-шпилек
Очень важно предварительно замерить расстояние от газовой плиты до вытяжки (места, где ее планируется установить). 3
На саморезы устанавливается металлический каркас и сам агрегат (о воздуховоде не забываем)
3. На саморезы устанавливается металлический каркас и сам агрегат (о воздуховоде не забываем).
4
Завершающий этап – подключение устройства к электросети.
Вытяжка установленная в металлический каркас
Точно сказать на каком расстоянии должна находиться вытяжка на кухне с газовой плитой можно лишь при наличии достоверных вводных данных. В этом вопросе нет золотого правила или единственно верной цифры для всех случаев. Впрочем, профессионалы советуют ориентироваться на высоту в 75 см. В 90% случаев она актуальна. Рекомендуем посмотреть видео по стандартной установке.
Встраиваемая конструкция
Выполняя монтаж встраиваемой вытяжки, необходимо чётко придерживаться размеров, которые указаны производителем в инструкции. В частности, там должен быть указан минимальный размер шкафа, в который будет помещено изделие. На первом этапе подготавливается шкафчик. В верхней его крышке вырезается отверстие, через которое заводится воздуховод. Нижнее же основание ящика должно быть удалено.
Само крепление вытяжки обычно предполагает её фиксацию к полке, расположенной в шкафу. Если ее нет, то изделие несложно собрать и самостоятельно. Фиксация производится таким образом, чтобы видна была только лицевая панель, а вся оставшаяся часть скрывалась за фасадом. Подключение же воздуховода и электрической линии осуществляется так же, как и при стеновом монтаже.
Таким образом, главная сложность при подключении втяжки связана с организацией воздуховода. Если есть необходимые материалы и инструменты выполнить её монтаж не ставит особого труда. Но понадобится проявить аккуратность и внимательность.
Установка вытяжки
Подготовка
Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.
Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.
- Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
- Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
- Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
- Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
- Размечается место крепления конструкции.
Установка
- компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
- Перфоратором просверливаются отверстия под фиксаторы вытяжки.
- Вкручиваются шурупы.
- Пользуясь уровнем, проверяется горизонтальность монтажа.
- Навешивается вытяжка (без короба).
- Соединяется с вытяжной трубой, соединенной с каналом.
- Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
- Проводится пробный пуск технического устройства во всех режимах.
- При нормальной работе на заключительном этапе закрепляется короб.
Варианты установки вытяжной техники
Сравнительная иллюстрация: газовая плита и электрическая
По монтажному исполнению вытяжные устройства бывают:
- встроенного типа – вся установка маскируется в подвесном шкафу;
- каминного и купольного вида – конструкции фиксируются на стене;
- островная модель – компонуется на потолочине;
- угловая вытяжка – ставится в углу;
- плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.
В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.
В качестве фильтров используются
- Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
- Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.
Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.
Важные правила установки вытяжки
Если вы устанавливаете прибор самостоятельно, необходимо соблюдать правила установки вытяжки над стационарной или отдельно стоящей газовой плитой:
- Вентиляционное устройство должно быть расположено на расстоянии 60 см от варочной панели;
- Ширина вытяжки связана с шириной варочной панели, поэтому ее необходимо устанавливать после покупки и установки варочной панели;
- Для электрических моделей электрические розетки должны быть расположены вдали от плиты во избежание риска возгорания;
- Для прямого соединения вытяжки с воздуховодом труба должна иметь минимальное количество изгибов;
- Лучше всего подходит впускное отверстие шириной, равной ширине варочной поверхности;
- Оптимальное расстояние между вытяжкой и нагревательными приборами составляет 75-80 см;
- Если в квартире или доме нет вентиляционной шахты, подойдет вытяжка с рециркуляцией воздуха;
- Изделие должно соответствовать дизайну интерьера кухни по цвету и стилю. Требования к установке навеса
Примечание: В брошюре производителя содержится информация о стандартных размерах, при этом учитывается мощность прибора, стиль кухни и рост пользователя.
Разновидности вытяжек по принципу установки
Как быстро установить эффективную вытяжку над газовой плитой? Эксперты советуют обратить внимание на способ установки вытяжки:
- Купольные модели. Закрепленные на стене, они подходят как для современных, так и для классических квартир. Эти устройства обрабатывают большие объемы воздуха и выполнены в виде купола над плитой. В вентиляцию встроена квадратная труба. Купольные модели предназначены для встраивания в систему воздуховодов;
- Островные единицы. Подходит для больших кухонь с центральным расположением плиты. Вытяжка опускается над варочной поверхностью и соединяется с вентиляционной системой через квадратную трубу;
- Светильники под углом. Устанавливается под углом 45 градусов, предназначена для кухонь с необычной планировкой и прокладкой. Поверхность кожуха квадратная с фаской по углам. Угловые модели используются редко, поэтому имеют ограниченный набор функций;
- Плоские капюшоны. Это компактные устройства, которые стоят параллельно варочной поверхности. Крепится к стене под шкафом. Конструкции, используемые как часть системы циркуляционной вентиляции;
- Встраиваемые устройства. Устанавливается в настенные шкафы, которые немного укорочены. В мебели также делаются вырезы для размещения воздуховодов. Встраиваемые вытяжки сложно установить самостоятельно, лучше заказать готовые шкафы;
- Наклонные изделия. Современные угловые вытяжки имеют наклонное расположение. Их рабочая зона аналогична горизонтальным агрегатам. Вытяжки работают по принципу периметральной очистки, поэтому они изготовлены без движущихся частей;
- Расширяемые модели. Полезная площадь увеличивается за счет выдвижных модулей в нижней части. Устройство встраивается в настенный блок с воздуховодом заподлицо или по кругу. Недостатками вытяжек являются их небольшая длина и уменьшенный объем всасываемого воздуха. В маленьких кухнях лучше всего устанавливать выдвижную вытяжку;
- Настольные принадлежности. Ручки встроены в стол рядом с варочной поверхностью. Во время работы панель выдвигается вертикально вверх и откачивает загрязненный воздух.
Установка вытяжки
Подготовка
Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.
Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.
- Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
- Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
- Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
- Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
- Размечается место крепления конструкции.
- компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
- Перфоратором просверливаются отверстия под фиксаторы вытяжки.
- Вкручиваются шурупы.
- Пользуясь уровнем, проверяется горизонтальность монтажа.
- Навешивается вытяжка (без короба).
- Соединяется с вытяжной трубой, соединенной с каналом.
- Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
- Проводится пробный пуск технического устройства во всех режимах.
- При нормальной работе на заключительном этапе закрепляется короб.
Варианты установки вытяжной техники
Сравнительная иллюстрация: газовая плита и электрическая
По монтажному исполнению вытяжные устройства бывают:
- встроенного типа – вся установка маскируется в подвесном шкафу;
- каминного и купольного вида – конструкции фиксируются на стене;
- островная модель – компонуется на потолочине;
- угловая вытяжка – ставится в углу;
- плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.
В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.
В качестве фильтров используются
- Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
- Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.
Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.
У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.
Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.
Не знаете, как подключить вытяжку на кухне к вентиляции
Важно
Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Газовая труба и вытяжка
И нет возможности перенести или плиту с вытяжкой или участок трубы. Поэтому вытяжку прикрепляют несколькими способами. Первый, бюджетный — к стене прикручивают деревянный брусок который обходит трубу, и на этот брусок крепят вытяжку, потом просто закрывают любой пластиковой панелью. Некоторые умудряются прикрутить через куски хром трубы, и красиво и ничего вырезать не надо. Второй вариант более дорогой, это вытяжку крепят на специальных штангах к потолку. Иии на тросах, но тогда вытяжку нажно закрепить в горизонтальной плоскости, что ее не шатало от вибрации.
Я понял так, что вытяжку вы собрались крепить к стене, но по ней проходит газовая труба, в таком случае вам нужно будет сделать проставку, на толщину той самой трубы, то есть берёте ДСП, подойдёт из старой мебели измеряете площадь прижатия бока вытяжки и выпиливаете из ДСП полоски которые будут перекрывать толщину/высоту газовой трубы, затем с помощью дюбелей крепите данные полоски ДСП к стене и уже к ним крепите вытяжку, сами полоски ДСП можно красиво обработать наждачной бумагой, заклеить лентой для мебели некрасивые спилы/торцы и покрасить или покрыть лаком (нужно брать краску или лак для наружных работ, так как они крепче и выдержат и пар и копоть и неоднократные мойки. Вытяжка достаточно прочно крепится на стенку с помощью штатных дюбелей с гайками, но если есть желание что то на неё ставить, а это сейчас достаточно модно, тогда нужно будет приобрести дополнительный крепёж к потолку, либо косые растяжки чуть выше на стену — после чего на неё можно практически подтягиваться, а не только спички и солонку ставить.
Как правило газовая труба прходит снизу вверх в углу кухни. Конечно внешний вид такая конструкция портит, да еще там же устанавливают счетчик газа. И оттуда же идет отводом труба или шланг к саомой газовой плите. Если газовая плита установлена в углу кухни, то лучшим вариантом будет предложить поменять модули кухни местами с газовой плитой. А до плиты просто добавить газовый шланг большей длины. А благодаря перемещению модулей газовая плита и счетчик закроется фасадом кухни. Так без труда можно будет повесить вытяжку над плитой, да и к вентиляционной шахте вы станете ближе. Если все же нет возможности переставить плиту и вытяжку вместе с ней, то трубу лучше прижать и закрепить максимально к стене (большим саморезом с хомутом). Затем к стене закрепить брусок, который будет чуть шире, чем труба, И к бруску крепим вытяжку.
Таким образом вытяжка будет чуть выступать от стены, а труба окажется за вытяжкой (отступ может оказаться 5-7 см).
Еще вопросы по вашей теме:
Оставить комментарий
Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное
2006 — 2017 пользовательское соглашение :: связь с администрацией сайта max@remotn.ru
Особенности установки кухонной вытяжки напрямую зависят от выбранной вами модели. В зависимости от конструкции и месторасположения, вытяжки подразделяются на встраиваемые, подвесные и каминные (купольные). Встраиваемые вытяжки разделяются на модели, встраиваемые в верхние шкафы и модели, встраиваемые в столешницу. Купольные вытяжки в свою очередь делятся на три группы: настенные, угловые и островные модификации. Более подробно о различных вариантах кухонных вытяжек читайте в статье «Какую вытяжку для кухни выбрать».
Также перед покупкой вытяжки следует сразу решить, в каком режиме будет работать вытяжка. В режиме рециркуляции либо же в режиме отвода воздуха. В режиме рециркуляции вытяжку не нужно подключать к воздуховоду, очищение воздуха происходит через установленные внутри вытяжки угольные фильтра. Такой вариант незаменим на кухне, где нет вытяжного канала.
Стандарты установки вытяжки
Правильная установка вытяжки — важный аспект использования устройства на кухне. Из-за относительной сложности определения места установки и монтажа вытяжной системы, работу рекомендуется доверить специалистам.
Определяется высота размещения вытяжки по следующим критериям:
- общепринятые стандарты;
- тип плиты — электрическая или газовая;
- оборудовано устройство вентиляцией, или нет;
- характеристики мощности и производительности агрегата;
- габаритные параметры корпуса устройства и форм фактор.
Рекомендуется, чтобы располагаемая над плитой вытяжка покрывала площадь поверхности с конфорками. Это учитывается при покупке устройства. Благодаря правильно подобранной по габаритам и мощности вытяжке, качество очистки загрязнённого воздуха на кухне возрастает. В противном случае часть вредных примесей и неприятных запахов из кухни не удалится.
Из соображений пожарной безопасности специалистами разработаны стандарты по высоте установки вытяжного устройства, которых следует придерживаться при монтаже. Высота размещения определяется с учетом типа кухонной плиты и форм-фактора корпуса вытяжки. Стандарты следующие:
- 55-65 см от газовых конфорок до вытяжки с наклонной конструкций нижней части;
- 75-85 см от поверхности газовой плиты до прямой вытяжки;
- 35-45 см от электрических конфорок до наклонной системы вытяжения;
- 65-75 см от электроплиты до прямой вытяжки.
Стандартами учтены наличие открытого пламени у газовых конфорок, вероятность возгорания частиц жира, появление копоти.
Окончательное решение за профессионалом. Оптимальную высоту для монтажа вытяжной системы мастер вычисляет на основе нужного стандарта и производительности устройства.
Установка вытяжки над газовой плитой: основные требования
Вытяжки можно подключать к общедомовой системе вентиляции. Однако в соответствующем СНиПе и других нормативных документах предусмотрено несколько ограничений. Они касаются старых домов, а также новых построек, в которых активно используются газовые плиты и котлы для отопления — источники угарного газа.

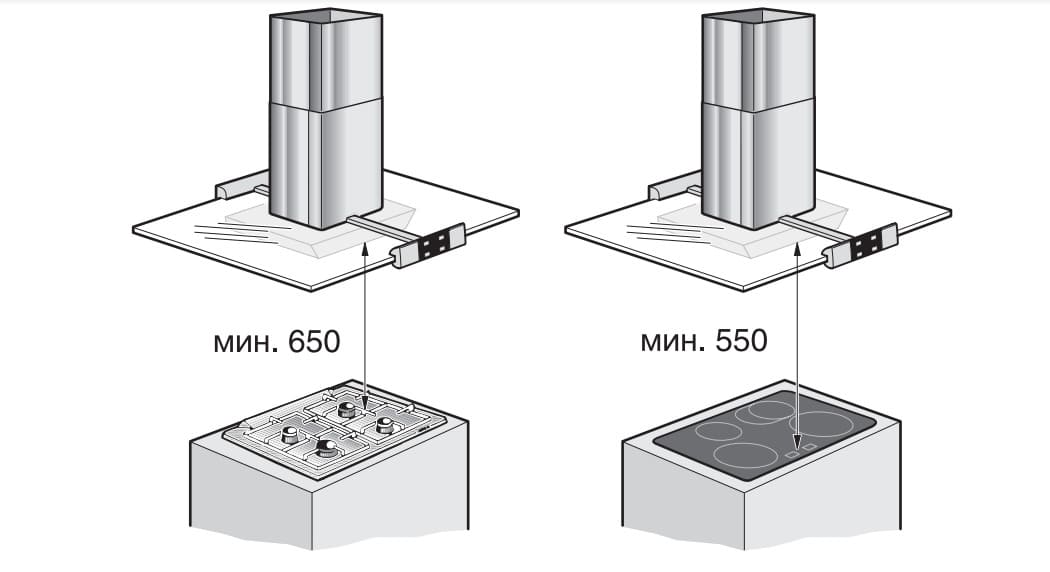

Расстояние от вытяжки до плиты
Ранее возможность подключения таких устройств к вентиляции не ограничивалась. Во многих домах был предусмотрен собственный канал на каждую квартиру. Современные многоэтажки в настоящее время, как правило, лишены этого. Чтобы ускорить процесс строительства, оборудуют общедомовую вентиляцию. Подсоединить вытяжку к такому каналу можно, однако это нарушение правил эксплуатации. Еще раз подчеркнем, что это правило распространяется только на владельцев газовых плит.
В соответствии с действующими нормами, если в доме предусмотрена естественная вентиляция, то к ней нельзя подключать приборы с принудительным отводом отработанных газов. Ведь в этом случае продукты горения могут возвращаться в помещения, расположенные этажом выше. Если вытяжка не оснащена системой принудительного отвода, ее можно будет установить без оглядки на такие ограничения.
Схема вытяжной вентиляции жилого дома

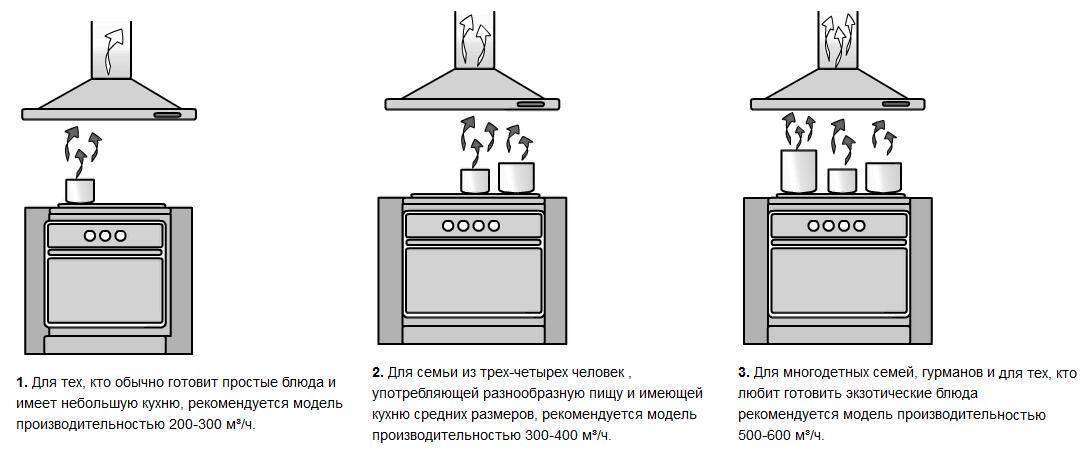

Еще один нюанс, который следует учитывать — мощность вытяжки. Она не должна превышать пропускную способность вентиляционной системы, особенно если это первый этаж. В противном случае будет возникать эффект опрокидывания тяги.

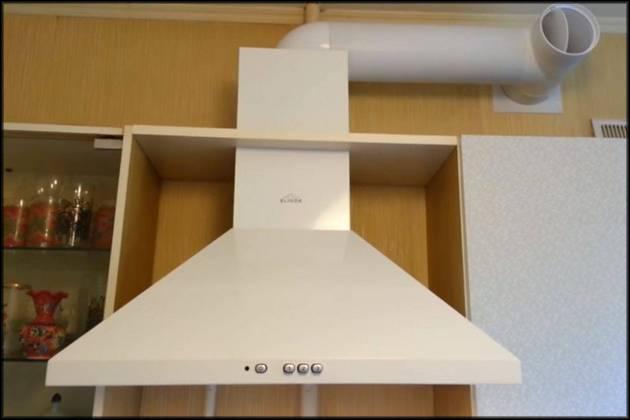

Подключение вытяжки на кухне к вентиляции
Здесь же нужно отметить, что при подключении вытяжки сам вентканал может быть поврежден или деформирован. Выполнение любых манипуляций с вентиляционной системой без разрешения со стороны контролирующих органов запрещено. Произвольно расширять, менять положение вентиляционного выхода нельзя, так как из-за таких действий возможно нарушение функциональности общего канала.
Воздуховод для кухонной вытяжки
Также надо понимать, что вытяжку нельзя выводить в дымоход, так как данный конструкционный элемент не предназначен для таких целей.
От чего зависит расположение вытяжки
Любая из конструкций располагается строго над кухонной плитой. Вопрос только в том, где печь стоит, и что над ней находится. Например, островная вытяжка прикрепляется к потолку, так как ее обычно устанавливают над кухонными плитами, находящимися в центре большого помещения (это в основном актуально для заведений общепита).
В остальных случаях, когда плита стоит у стены и над ней находится вытяжное отверстие, устанавливается любая другая вытяжка. Тут основной упор делается на дизайн. Есть люди, которым нравится ретро в виде массивных купольных конструкций. Их еще называют каминные. Кто-то прячет устройство в навесной шкаф. Кому-то по душе ультрасовременные наклонные модели, в которых нет ничего лишнего, и на вид они строги и лаконичны, как и их работа.
Полагаться при установке вытяжки следует на следующие критерии:
- объем помещения;
- планировка;
- вид плиты;
- мощность оборудования;
- рост хозяйки.
Почему важно правильно выбрать расстояние от плиты до вытяжки?
Определенная высота установки подбирается не просто так: если она будет подобрана верно — то работать вытяжка будет эффективно. И наоборот: если расстояние крепления будет подобрано неправильно, то и устройство будет работать менее эффективно, и пользоваться кухонной плитой будет не так удобно.
Если крепить устройство слишком низко:
человеку будет неудобно пользоваться плитой (особенно если он высокого роста);
возникает риск возгорания: оседающая на фильтрах копоть и пыль могут загореться от открытого огня (вероятность этого очень низка, но все-таки имеется);
снимать фильтры для чистки будет менее удобно.
Учтите: строгих стандартов по ГОСТ для квартирных вытяжек — нет. Все рекомендуемые размеры рассчитываются производителем: для наиболее удобной, безопасной и эффективной эксплуатации оборудования.
Виды вентиляции
Вентиляция в помещении, где установлен газовый котел, бывает двух видов:
- Естественная.
- Принудительная (искусственная).
При естественной вытяжке воздух циркулирует в котельной без использования дополнительных приспособлений, при организации принудительной вентиляции для притока воздушной массы устанавливаются нагнетающие воздушные потоки вентиляторы.
В отверстие продуха вставляют обрезок пластиковой трубы с подходящим диаметром и закрывают вентиляционное отверстие решеткой, предотвращающей попадание в помещение грязи, птиц и мышей.
На этом устройство естественной вентиляции не заканчивается. Со стороны котельной на патрубок устанавливают обратный клапан, главная задача которого – это предотвращение тяги воздуха на улицу. Продух пробивают в стене вблизи котла, так воздух будет быстрее попадать в топку и способствовать горению топлива.
Также желательно установить над вентиляционным каналом со стороны улицы защитный козырек, который будет защищать от дождя и предотвратит попадание в помещение дождевой воды.
При организации принудительной вентиляции в вентканал устанавливают вентилятор. Мощность вентилятора зависит от сечения канала, размера помещения и особенностей газового оборудования
Также при выборе вентилятора принимают во внимание длину, конфигурацию воздуховода и количество изгибов отводящего канала
Допускается установка принудительной вентиляции только на отток или приток воздуха, но оптимальный вариант – это вентилятор, которые работает в двух режимах.
Важные правила установки вытяжки
При самостоятельном подключении устройства важно соблюдать правила для установки бытовой вытяжки над встроенной или отдельно стоящей газовой плитой:
- Вентиляционный прибор должен располагаться на 60 см от плитки;
- Ширина вытяжки соотносится с шириной плиты, поэтому ее нужно ставить после покупки и монтажа плиты;
- Розетки электрических моделей лучше разместить на отдалении от плитки — это исключит риски возгораний;
- В случае прямого подключения вытяжки к воздухоотводящему каналу у трубы должно быть минимум изгибов;
- Заборное отверстие, равное по ширине варочной поверхности, работает максимально эффективно;
- Оптимальное удаление вытяжки от нагревательных устройств — от 75 до 80 см;
- Если в квартире или доме нет вентиляционной шахты, подойдет вытяжной прибор с рециркуляцией воздуха;
Изделие должно соответствовать интерьерному решению кухни по цвету и стилю.
Важно! В брошюре производителя указываются стандартные параметры с учетом мощности прибора, стиля кухни, роста пользователя
Разновидности вытяжек по принципу установки
Как быстро установить эффективную вытяжку над рабочей газовой бытовой плитой? Эксперты советуют обращать внимание на способ монтажа техники:
- Купольные модели. Крепятся настенным способом, подходят для помещений в классическом и современном стиле. Устройства обрабатывают большие объемы воздуха, исполняются как купол, расположенный над плитой. Труба с квадратным сечением интегрируется в вентиляцию. Купольные модели предназначены для встройки в проточную систему;
- Островные устройства. Подойдут для большой кухни с центральным расположением плиты. Вытяжку опускают над варочной поверхностью и соединяют с воздухоотводной системой трубой с квадратным сечением;
- Угловые приспособления. Устанавливаются под углом 45 градусов, предназначены для нестандартных по планировке и размещению магистралей кухонь. Поверхность вытяжки похожа на квадрат с усеченной угловой частью. Угловые модели практически не используются, поэтому имеют ограниченный набор функций;
- Плоские вытяжки. Компактные приборы с расположением рабочей панели параллельно плите. Монтируются настенным способом, под шкафом. Конструкции применяются в составе циркулярной вентиляции;
- Встраиваемые приспособления. Устанавливаются в подвесные шкафы, которые немного укорачивают. В мебели также проделывают вырезы под гофротрубу. Встраиваемые вытяжки самостоятельно установить сложно, лучше заказать готовые шкафы;
- Наклонные изделия. Современные вытяжные системы с угловым расположением. Их рабочая площадь аналогична горизонтальным устройствам. Вытяжки работают по принципу периметральной очистки, поэтому производятся без подвижных деталей;
- Выдвижные модели. Зона обслуживания продлевается благодаря выдвижным модулям снизу. Узел встраивается в навесной шкаф со скрытым или циркулярным воздуховодом. Недостаток вытяжек — маленькая длина и меньший захват воздуха. Выдвижную вытяжку лучше устанавливать в маленькой кухне;
- Настольные аксессуары. Приспособления встраивают на столе около варочной поверхности. В рабочем режиме панель выдвигается вверх по вертикали и откачивает загрязненный воздух.
Виды вытяжек
Независимо от внешнего вида и особенностей внутреннего устройства, все кухонных вытяжки осуществляют забор «отработанного» воздуха, поднимающегося над плитой. Принципиальное отличие существует в том, куда далее устройство отправляет этот поток.
Принцип работы
Различают вытяжки для газовой плиты:
- Отводящие – устройства, имеющие выход к улице. В квартире это подключение к шахте центральной вентиляции. В отдельном доме кухонная вытяжка может иметь выход непосредственно на улицу через отверстие в стене.
- Рециркуляционные – устройства, которые работают автономно. Они пропускают воздух через систему фильтров и выбрасывают его обратно в помещение.
- Универсальные – кухонные вытяжки, в которых предусмотрена работа, как в режиме рециркуляции, так и в отводящем режиме.
Отводящие вытяжки на 30% эффективнее очищают воздух, чем рециркуляционные. Они оснащены многоразовыми фильтрами грубой очистки, которые осуществляют защиту механизма устройства от загрязнения.
Рециркуляционный режим работы требует ступенчатой очистки воздушного потока. Помимо многоразовых металлических фильтров, такие устройства оснащены одноразовыми угольными фильтрами, которые требуют периодической замены.
Конфигурация и расположение
По внешнему виду кухонные вытяжки условно делят на:
- купольные;
- плоские;
- встроенные;
- Т-образные;
- выдвижные.
Купольная техника имеют классическую форму каминной вентиляции. Они отличаются эффективной работой на вытяжку, достаточно простым устройством. Смонтированы могут быть в любом месте кухни. Производители предлагают металлические изделия в стиле хай-тек и под дерево, для более традиционных интерьеров.
Купольные модели требуют достаточного пространства и не всегда их установка оправдана в малогабаритных квартирах. Для небольших кухонь подойдут плоские модели, встроенные в кухонную мебель или выдвижные механизмы. Например, выдвижная рециркуляционная модель не нарушит интерьера и сохранит чистый воздух в небольшой студии.
Т-образные модели устанавливают чаще в просторных помещениях, где газовая плита и рабочая зона кухни располагаются в центре.
По месту расположения различают:
- навесные;
- островные;
- угловые;
- настольные.
Поскольку классификация условная, то навесной вытяжкой для газовой плиты можно назвать любое устройство, кроме настольного. Чаще к навесным относят классически расположенную пристенную вытяжку купольного или встроенного типа.
Островной вытяжкой для газовой плиты называют все устройства, которые свисают с потолка в центре кухни. Чаще это Т-образные модели, но производители предлагают и классические купольные варианты, и бытовую технику эксклюзивного дизайна.
Угловые. Здесь по названию видно, что техника монтируется в углу кухни. Она может быть открытой купольного типа, встроенной в шкаф или свисать с потолка, но чаще ее закрепляют на стенах.
Настольные вытяжки представляют собой отдельный вид устройств, плоской конфигурации, часто с выдвижной панелью. Это компактные механизмы, работающие в режиме рециркуляции. Их встраивают в столешницу рядом с варочной поверхностью или в стену сзади, выдвигают при необходимости.
