Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение
При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.
Конструкция внешнего блока состоит из следующих компонентов:
- вентилятора;
- компрессора;
- конденсатора;
- четырехходового клапана;
- фильтра;
- платы управления;
Чтобы установить кондиционер своими руками нужно ознакомиться с его строением
- соединений штуцерного типа;
- защитной крышки с быстросъемной конструкцией.
Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.
Существует две разновидности компрессоров:
- спиральные;
- поршневые.
Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.
Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор
Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.
Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.
Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.
Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы
Развальцовка медных трубок
Переходим к этапу подготовки трубок.
Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!
При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.
Концы обрабатываются риммером.
https://youtube.com/watch?v=lW7wjQICPOM%3F
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!
Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.
Высота установки трубки в вальцовочный зажим строго регламентируется.
Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.
Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.
Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям
Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.
Подготовка к монтажу: стадия PRO
Для того чтобы монтаж в последствии положительно сказался на эффективной работе сплит-системы, необходимо знать и обеспечить ряд факторов. В последующем выполнении, приведенных нами рекомендаций, скажется не только на удобстве, но и обеспечит положительный экономический эффект:
- Сплит-системы не устанавливаются в местах с прямым или близким контактом к горячим поверхностям. Короче говоря, станет абсурдом монтировать сплит на стену, внутри которой проложены отопительные регистры. Охлаждение потребует большей мощности, а значит и большего расхода электроэнергии, — дальнейшие пояснения не имеют смысла.
- Помещение должно быть очищено перед монтажом, не допускается наличие строительного мусора, сильного запыления. Все эти «примеси» могут оказаться в системе.
- Требуется обеспечение герметичности системы, в том числе продумывается прокладка фреоновой трассы – для настенных самым популярным методом протяжки является сокрытие в стеновых штробах.
- Наружный модуль всегда монтируется на 13-40 см ниже внутреннего. Это объясняется свойством нагретого фреона – он сам начинает стремиться вверх по фреоновой трассе, такой эффект называют – термосифоном. Данное мероприятие снизит расходы на электроэнергию, обеспечивающую работу компрессора.
Важно! Как правило, наружный блок монтируется снаружи в месте удобного доступа ниже или вровень с оконным проемом со стороны фасада, а внутренний блок монтируется почти под потолком.
Следует обратить внимание на проекцию трубки отвода дренажа. Любые сгибы вверх недопустимы иначе влага останется в трубке и замерзнет уже при «нулевой» или «около нулевой» температуре
Кроме того, застой конденсата – среда для развития бактерий, которые так или иначе начнут пробираться в корпус сплита.

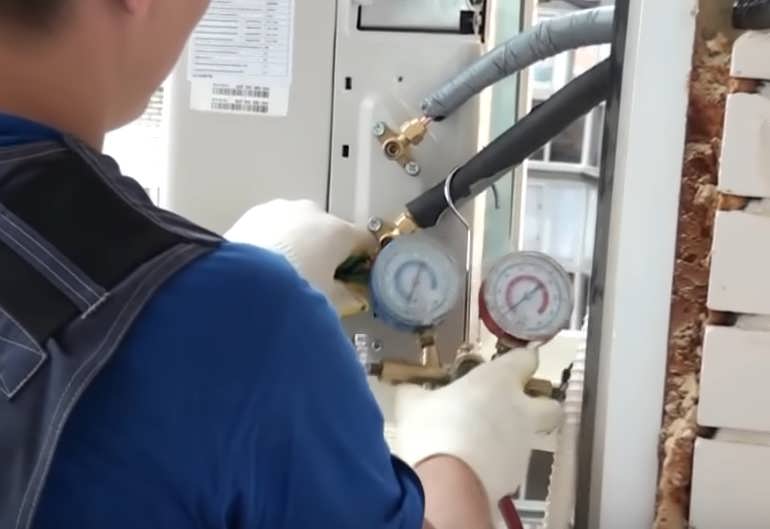

Заправка кондиционера
Ходят слухи: внутри наружного блока иногда имеется фреон… Побольше уверенности хотелось, установочное руководство ответ дает исчерпывающий, краны закрыты наглухо…
Порядок заправки кондиционера:
- Вначале осмотрите правильность монтажа. Оба патрубка имеют спрятанные под завинчивающимися крышками краны, трогать арматуру избегайте. Один разъем (обычно толстый) имеет вход под заправочный коллектор. Присоединяем левый шланг, центральный венчаем вакуумным насосом.
- Открыв левый вентиль, откачиваем воздух, ждем, пока стрелка покажет 0, продолжаем в течение 15 минут. Закроем кран. Вместо насоса подсоединяем баллон фреона заправить кондиционер.
- Наступило время снять крышки торцовых кранов внешнего блока. Под ними находятся гнезда чаще шестиугольной формы, откручиваемые специальным ключом (напоминает арматуру раскладного велосипеда выпуска СССР). Чтобы самостоятельно установить кондиционер, выверните на максимум краны. Сохраняя положение, будем вести эксплуатацию, крышки аккуратно верните.
- Открывайте левый кран коллектора, вентиль заправочного баллона. Заправка ведется, руководствуясь массой. Хотя бывают схемы (говорили выше), замеряющие перепад температур выпусканием фреона из внешнего блока в контур.
Заправка окончена, расчет мощности кондиционера разговор велся порталом. Представитель немногочисленного класса приборов, демонстрирующих КПД выше 1 (намного).
Распространенные ошибки в процессе установки кондиционера
При непрофессиональном монтаже пользователи могут допустить ряд ошибок:
- укладка труб с перегибами — увеличивается нагрузка на компрессор;
- установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
- расположение кондиционера рядом со сварочными аппаратами;
- неровное расположение блоков — конденсат начинает стекать на пол;
- выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.
Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

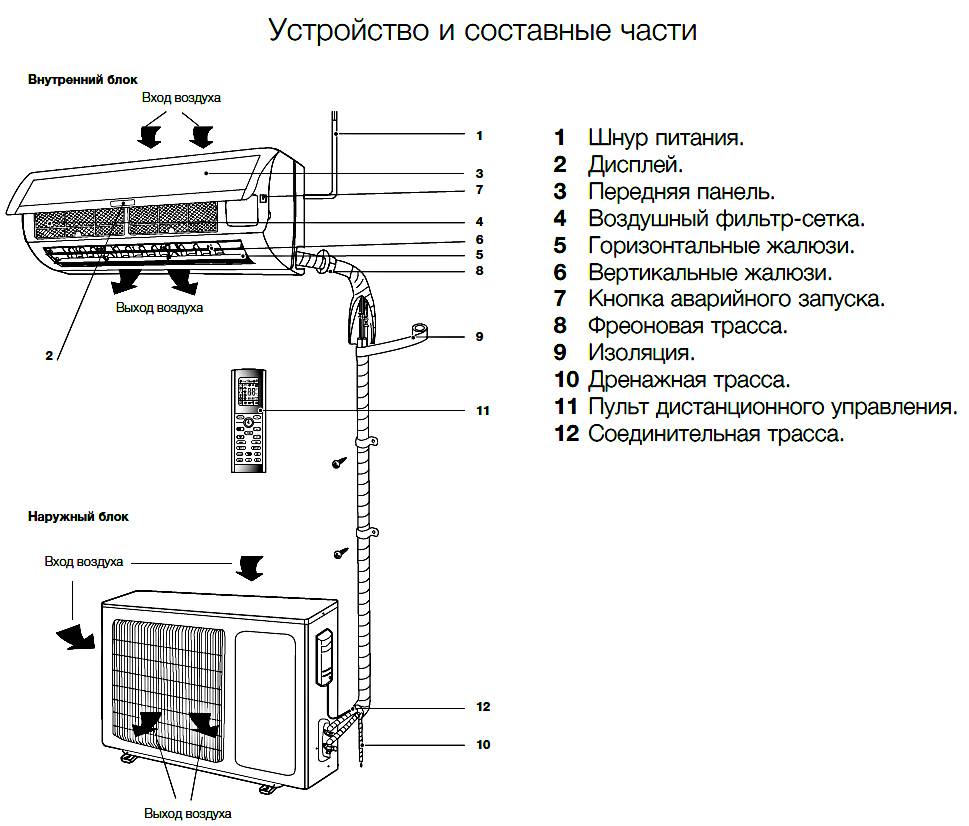

Описание деталей кондиционера
Наружный блок кондиционера
- Поток воздуха обдувает кондиционер. С этой целью в системе устанавливается вентилятор.
- За охлаждение фреона и его конденсацию отвечают конденсатор/радиатор. Воздух, продуваемый через конденсатор, нагревается.
- В компрессоре фреон сжимается и в таком состоянии движется по холодильному контуру. Используются компрессоры следующих типов:
- спиральный (scroll);
- поршневой.
Поршневые системы более дешевые, но менее надежные. Их надежность особенно снижается, если температура наружного воздуха понижается слишком существенно.
- В конструкциях реверсивных кондиционерах (вырабатывающих холод и тепло) присутствует четырехходовый клапан. Когда устанавливается режим обогрева, с помощью клапана направление движения фреона меняется. Тогда предназначение внутреннего и наружного блоков меняется по факту:
- внутренний блок начинает работать на обогрев;
- наружный блок осуществляет охлаждение.
- Лишь на инверторных моделях присутствует плата управления. Если модель не инверторная, вся электроника обычно размещается во внутреннем блоке. Учитывается, что высокая влажность и значительные перепады температуры способны заметно снизить работоспособность электронных компонентов.

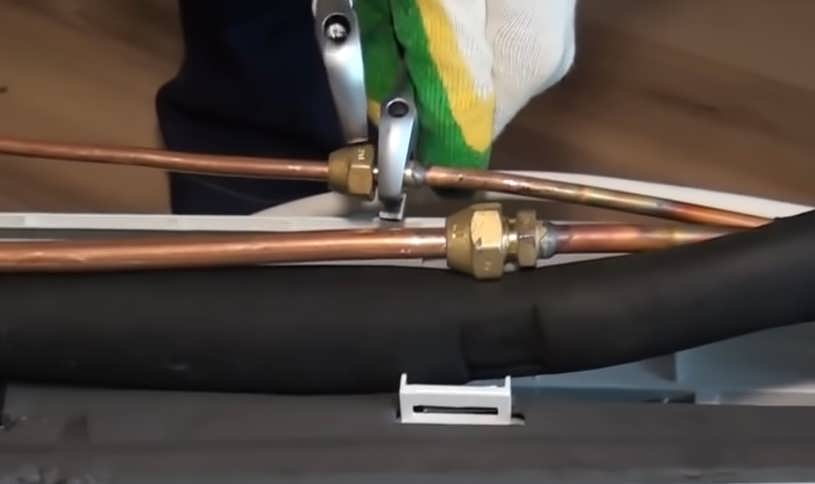

- Блоки внутренний с наружным соединены медными трубами. А трубы крепятся штуцерными соединениями.
- Перед входом компрессора присутствует фильтр фреоновой системы. Фильтр предназначается для защиты компрессора от проникновения мелких частиц (прежде всего, медной крошки). Они попадают в систему, когда конденсатор монтируется.
Но если монтаж выполнялся с нарушением технологии, в систему могло проникнуть много мусора. Тогда рассчитывать, что фильтр справится с проблемой, не стоит.
- Клеммник предназначается для подвода электронных кабелей. Клеммники и штуцерные соединения защищены быстросъемной крышкой. Есть модели, где защитная крышка прикрывает лишь клеммник, зато штуцерные соединения остаются не прикрытыми.

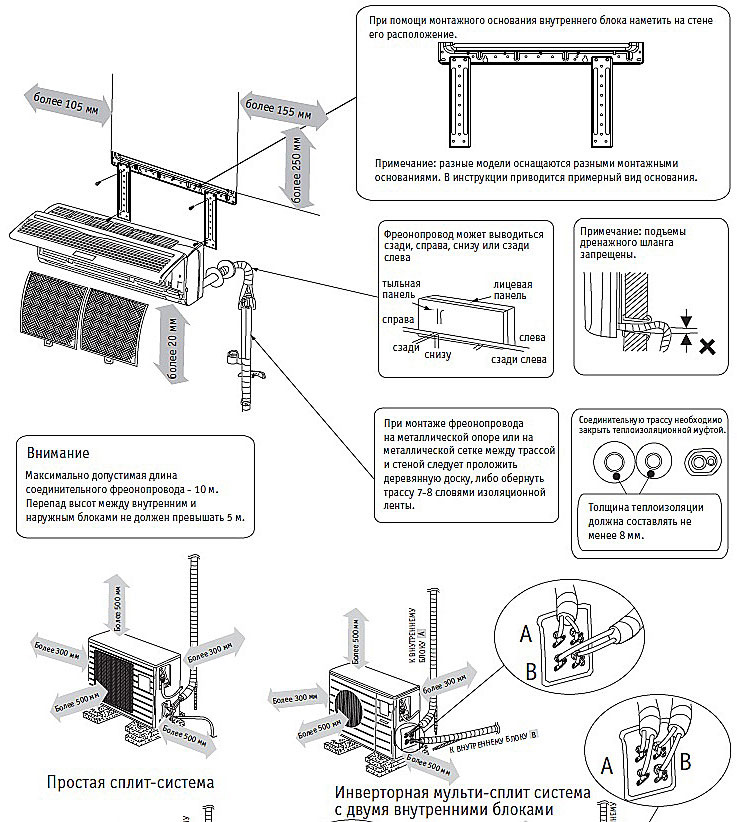

Как правильно установить сплит систему самостоятельно
Алгоритм действий:

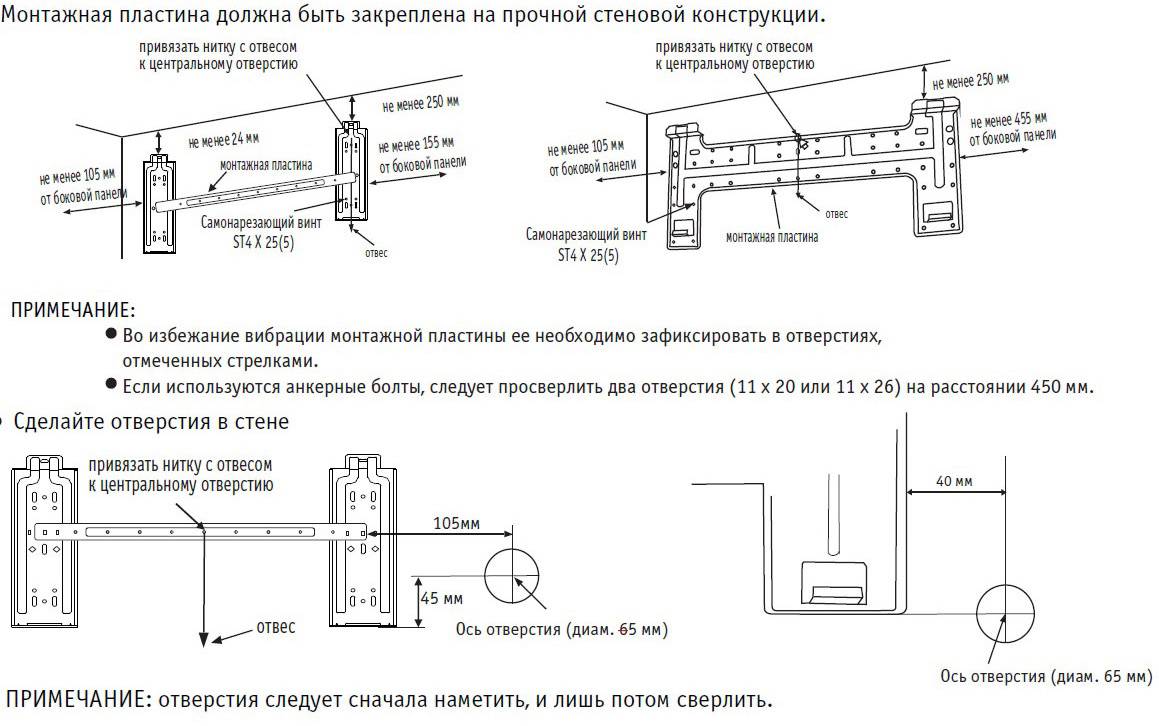

Фиксация внутреннего блока
Взять монтажную стальную раму, затем приложить горизонтально к стене с помощью уровня, где будет находиться фен. Аккуратно отметить все места крепления, сделать отверстия перфоратором и забить дюбели из пластика. С помощью саморезов закрепить пластину. Подвесить фен, проверив уровнем.
Монтаж внутреннего блока

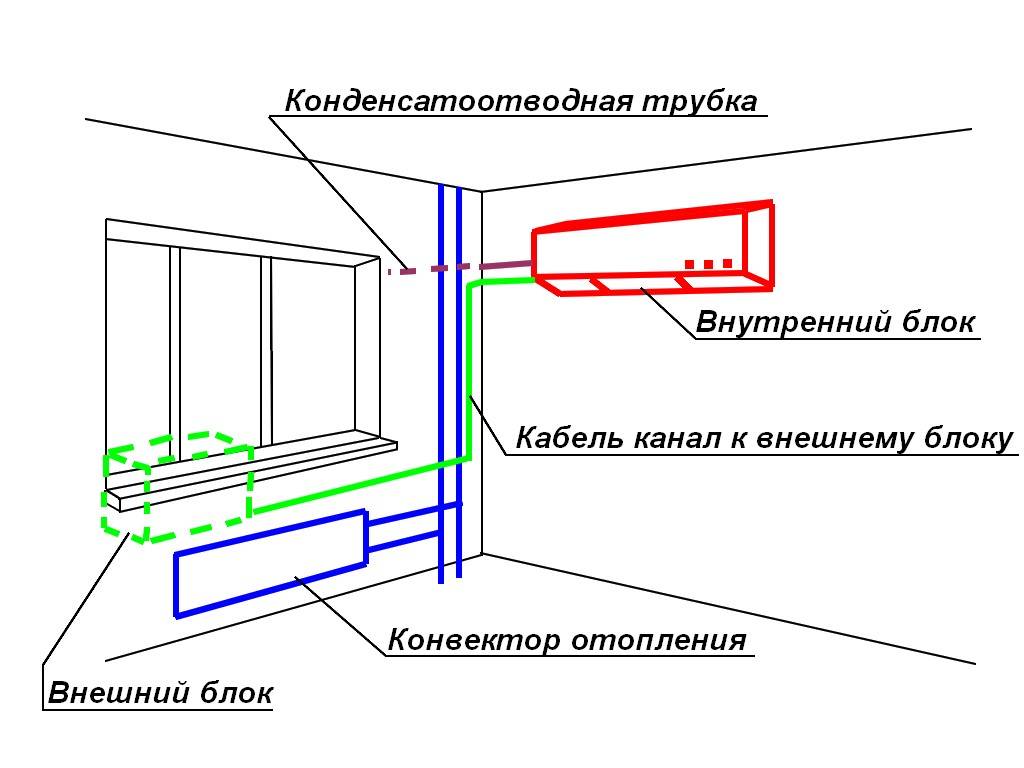

Подготовительные работы с коммуникационными каналами
Чтобы самостоятельно монтировать прибор, следует грамотно подготовить канал под магистраль. В стене сделать соответствующие отверстия, используя перфоратор, провести трубку контура хладогента. В процессе сверления нужно сделать не очень резкий уклон, чтобы образовался полноценный путь для отхождения образующегося конденсата.
Фиксация наружного блока
Это наиболее сложная часть работы, так как масса блока может превышать двадцать килограмм. Зачастую приходится монтировать на достаточно большой высоте. С помощью уровня выполнить разметку, перфоратором проделать отверстия нужного диаметра. Вкрутить болты анкерные, прикрутить кронштейны. После этого разрешается монтировать внешний блок. В процессе монтажа понадобится помощь хотя-бы одного человека. Если высота слишком большая, желательно обратиться к альпинистам. Учитывая тот факт, что модуль крепится болтами, желательно поместить под лапки резину, это поможет снизить возможную вибрацию.

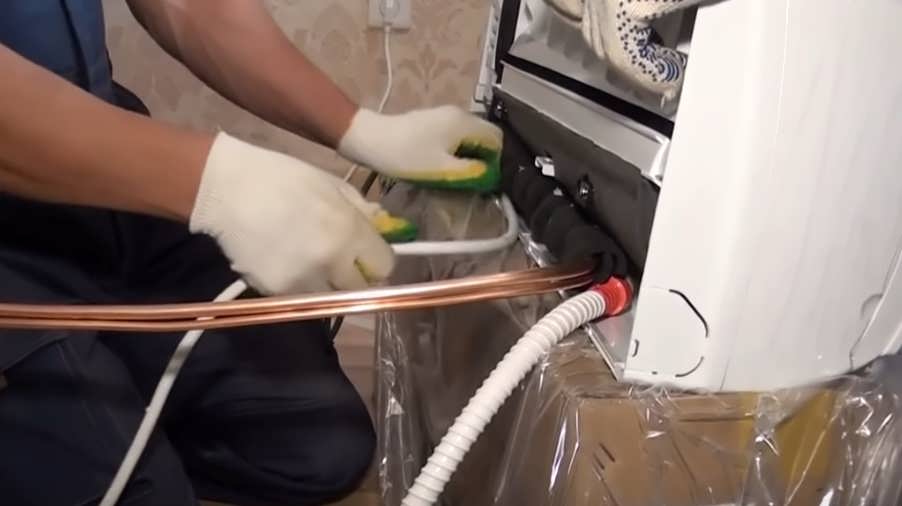

Соединение двух модулей
С клемм наружного модуля снять все защитные крышки из пластика, после этого аккуратно подключить все кабели, идущие от внутреннего блока. Выполнить монтаж трассы сплит-системы, не забыв выполнить теплоизоляцию на трубки. Чтобы в них не попадал мусор, концы можно заклеить армированным скотчем. Хомутами прикрепить трассу к стене, трубки обрезать, но должен оставаться запас в десять сантиметров, на них крепятся накидные гайки. Снять фаску с помощью специального риммера. Накидными гайками прикрепить трубки к штуцерам внешнего и внутреннего блока. Потом аккуратно прикрепить дренажную трубку, для этого можно взять пластиковые хомуты.
Процедура вакуумирования
Прежде чем запустить фреон, нужно выполнить вакуумирование, используя коллектор, насос. Что касается насоса, то его следует подсоединить к штуцеру через коллектор, включить на полчаса. Этого времени хватит для ликвидации воздуха. Когда насос будет включен, нужно открыть рукоятку, она располагается под манометром. После процедуры перекрыть краник, который расположен на коллекторе, затем можно выключать насос.
Наполнение фреоном
Запустить хладагент можно с помощью ключа-шестигранника, открыв клапан. Заполнив трассу фреоном, шланг откручивают
Важно знать, что в процессе отсоединения шланга, может наблюдаться выброс хладагента, а это чревато повреждением глаз и обморожением рук. Избежать неприятностей помогут перчатки и защитные очки. Штуцер с вентиля откручивать быстро, чтобы не терять фреон
Обмылить возможные места утечки, проверить заглушки
Штуцер с вентиля откручивать быстро, чтобы не терять фреон. Обмылить возможные места утечки, проверить заглушки.
Убедившись в стопроцентной герметичности, можно выполнить пробный запуск прибора, затем снова проверить соединения.
Вакуумирование системы
Процедура вакуумирования удаляет из системы воздух, частицы пыли и влаги. Для ее выполнения специальный насос подключается к внешнему блоку через манометрический коллектор. Процесс занимает 20-30 минут. После падения стрелки манометра до -1 Бар оборудование выключается. В течение 30 минут ведется наблюдение, если давление не меняется, система герметична и готова к заполнению фреоном.
Вакуумный насос — дорогостоящее оборудование, которое нет смысла приобретать для монтажа одной сплит-системы. Некоторые умельцы заменяют вакуумирование трассы продувкой азотом или фреоном. В этом случае остается влага, провоцирующая скорую поломку компрессора. Чтобы качественно выполнить установку, вакуумный насос берут на прокат.
Как стравить воздух
Монтаж сплит системы своими руками подразумевает, что и приводить саму систему в рабочее состояние вам придется также своими руками. Первоначально необходимо избавиться от завоздушенности системы. Для этого потребуется стравить воздух из системы.
- Гайку сервисного патрубка, а также пробки на клапанах жидкости и газа нужно отвернуть.
- Для этого необходимо обычным шестигранником повернуть газовый клапан на 90 град. против часовой стрелки. Удаляйте воздух в течение 10 минут при помощи вакуумного насоса. Потом необходимо нанести обычный мыльный раствор для проверки отсутствия утечек газообразного вещества.
- Если утечек вы не обнаружили, переходите к этапу подключения трубопровода. Детальнее можно увидеть на видео, либо посмотреть в инструкциях в начале статьи.
https://youtube.com/watch?v=sf4CjdG8594
Первый этап – осуществление прокладки электрической проводки
К кондиционеру лучше всего провести отдельную электрическую проводку, а также поставить отдельный специальный автомат в электрическом щите. Поскольку старая проводка легко может просто не выдержать таких нагрузок и в результате загореться. В случае, если вы специалист-монтажник – вам намного легче, можете самостоятельно проложить новую проводку и в таком случае, возможность возгораний сводится к минимуму. Монтаж кондиционеров – это достаточно сложный процесс, который требует от исполнителя высокой внимательности. Особенно нужно быть бдительным, когда ваш дом был возведен ранее 1990 года. В старых строениях проводка просто напросто не рассчитана под нагрузки от эксплуатации мощного электрического оборудования.
Требования
Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы
Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.
- Прямое подключение к розетке.
- Создание отдельного провода к электрическому щиту.
Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.
Вариант 1
Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)
Слабые устройства, а также системы средней мощности можно подключить через розетку
Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.
Посредством розетки работают не только слабые системы, также такое подключение характерно:
- климатическим системам оконного типа;
- любым при мощной электрической сети в жилом помещении;
- временно расположенным кондиционерам.
Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:
- схему работы кондиционера;
- общую схему подключения;
- электросхему для соединения блоков.
Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.
Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:
- старая проводка с использованием алюминиевой проволоки;
- некачественное сечение проводов, которые могут не выдержать нагрузки;
- отсутствие заземления и защиты от перепада напряжения;
- критическое состояние электрической проводки, наличие механических повреждений.
Схема подключения кондиционера к электросети
Вариант 2
По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.
Существуют стандартные требования, прописанные производителем:
- для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
- медная проводка;
- соответствие диаметра провода требованиям;
- наличие заземления.
Медная проводка — обязательное требование для подключения прибора

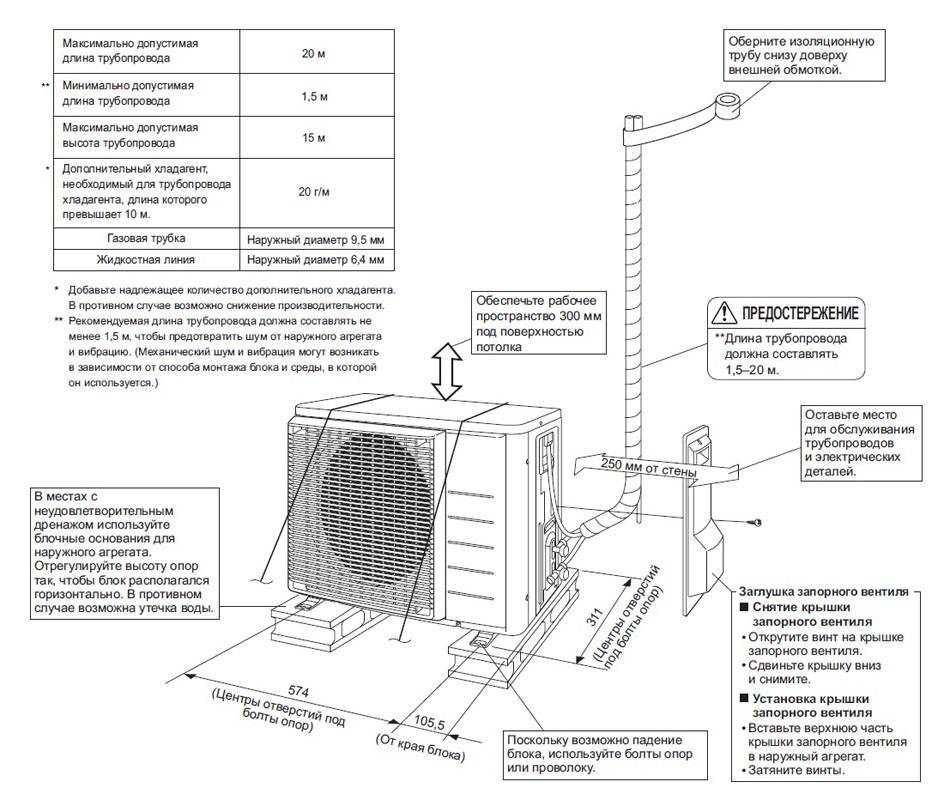

Куда определить наружный блок
На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия. В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.
Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.
Монтаж на балконе — иногда единственный выход
Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.
На балконе или лоджии
Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.
Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.
Стандартные способы установки наружного блока сплит системы на балконе
Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.
Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.
Под или рядом с окном
В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.
Наружный блок кондиционера можно установить под или рядом с окном
При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.
