Печь для бани из трубы: схема и пошаговое описание
Построить печь для бани из трубы можно использовать простую и эффективную конструкцию.
Шаг 1: Подготовка материалов и инструментов
Для постройки банной печи из трубы потребуются следующие материалы:
- Труба диаметром около 30-40 см и толщиной стенок не менее 5 мм (желательно использовать стальную трубу).
- Металлический лист толщиной 3-5 мм для изготовления дверцы и других деталей.
- Огнеупорный кирпич для облицовки камеры сгорания.
- Огнеупорная шамотная плитка для облицовки внутренней части печи.
- Керамическая вата или другой огнеупорный материал для утепления печи.
- Металлический уголок и профиль для создания каркаса.
- Дверца для топки.
- Ручка для дверцы.
Также понадобятся инструменты:
- Болгарка или металлорежущий инструмент для резки трубы и листа.
- Сварочный аппарат (желательно полуавтомат) для соединения деталей.
- Молоток и зубило для обработки кирпича.
Шаг 2: Изготовление каркаса
Соберите каркас из металлического уголка и профиля, чтобы создать основу для печи. Каркас должен образовывать прямоугольник, на котором будет установлена труба вертикально. Каркас должен быть достаточно прочным, чтобы выдерживать вес трубы и облицовки.
Шаг 3: Установка трубы
Установите трубу в вертикальное положение на каркасе так, чтобы один конец трубы выходил над крышей бани, а другой — внутри помещения. Фиксируйте трубу каркасе, чтобы она была надежно закреплена.
Шаг 4: Создание камеры сгорания
Внутри трубы сформируйте камеру сгорания, используя огнеупорные кирпичи. Камера сгорания должна иметь форму прямоугольника с отверстием внизу для топлива и золы. Облицуйте кирпичами стенки камеры сгорания, оставляя сверху отверстие для загрузки топлива.
Шаг 5: Установка дверцы
На одной из стенок камеры сгорания установите дверцу с помощью петель и ручки. Дверца нужна для контроля горения, поддержания топлива внутри печи и для безопасной загрузки топлива.
Шаг 6: Облицовка печи
Облицуйте внутреннюю часть трубы огнеупорной шамотной плиткой или другим огнеупорным материалом. Это позволит удерживать тепло и улучшит тягу.
Шаг 7: Утепление
Заполните пространство между трубой и наружным слоем помещения огнеупорной керамической ватой или другим огнеупорным материалом. Это уменьшит потери тепла и сделает печь более эффективной.
Шаг 8: Завершение
Убедитесь, что все соединения и детали надежно закреплены и проконтролируйте герметичность печи. После завершения строительства убедитесь, что печь хорошо проветривается и может безопасно использоваться.
Конструктивные особенности и разновидности печей
Каждая печь имеет свои отличия в характеристиках. Виды печей:
Печь для бани на дровах. Это самый популярный вариант печи. Она состоит из топки, дымохода, зольника и колосников. Изготавливают такие печи из металла или камня. Они так часто становятся выбором среди поклонников бани, потому что имеют преимущества: даже небольшие габариты устройства могут дать достаточное количество тепла для прогревания большой комнаты. Такие печи используют даже когда на объекте нет газоснабжения. Этот вид печи самый простой в исполнении. Также она обладает успокаивающим эффектом — звуком потрескивающих дров.
Чугунная печь. Они, в свою очередь, делятся на печи временного и постоянного горения. В первом случае для топки используются дрова. Пользоваться баней можно когда все дрова сгорят. Для печи постоянного горения в качестве топлива применяют жидкое топливо или газ. При втором варианте парная пригодна для использования уже когда печь только топится. Такой вид печки прогреет комнаты быстрее и распределит пар более равномерно по всей площади помещения.
Электрическая печь. Бывает в разных размерах, обладает разными характеристиками по эффективности и мощности. Как и предыдущая, быстро нагревается и служит длительное время. Плюс в том, что электрической печи не нужен дымоход. Еще они не затратны.
Печь для финской сауны. Они дают сухой пар в сочетании с высокой температурой. Такие печи бывают как в электрическом варианте, так и используя в качестве топлива дрова. Такую печь можно сделать своими руками. Потребуются лишь специальные чертежи и инструкция.
Для того, чтобы использовать печь на максимум, желательно знать некоторые особенности. К примеру, печь для бани на дровах можно также топить и другими твердыми видами топлива. Допускается уголь и брикеты. Если правильно подойти к задаче как сделать печь для бани, то она будет долго служить и радовать надежностью работы.
Печи из чугуна подключаются к центральному газоснабжению для работы. Использование газовых баллонов в этих целях не рекомендуется, ввиду повышенной взрывоопасности.
Печи, которые для горения используют жидкость, выделяют специфический запах.
Останавливаясь в выборе на электропечи, то предварительно лучше проверить проводку. Такие печи не очень экономны для больших помещений, что также стоит учесть.
Стоимость самой сборки печи будет зависеть от многих параметров, в первую очередь от ее размеров.
Кирпичная печь для бани по серому – 5 готовых проектов и чертежей

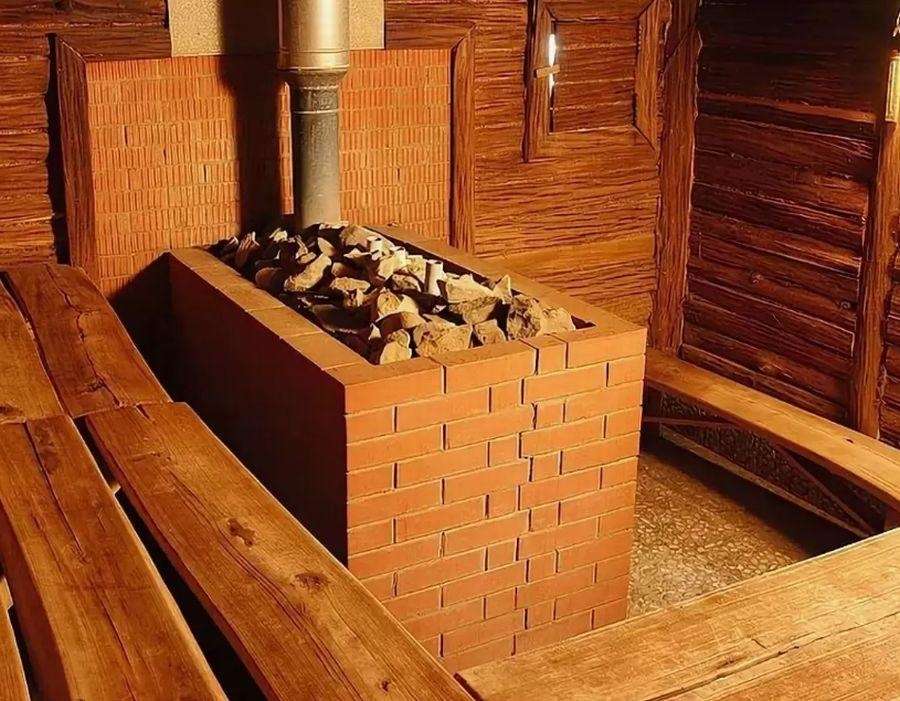

Один из лучших вариантов печи в баню – печь из кирпича. Существует разделение печей на три основные категории: печь по-черному, печь по-серому и по-белому. По- черному зовется самая давняя баня, в которой сажа и зола оседала на стены окрашивая их в черный. По-белому называют новейшие бани, в которых сажа и дым не контактируют с поверхностью стен. По-серому недавняя по времени баня, в которой сажа и зола выделяются в небольшом количестве.
В банях по-серому строятся кирпичные печи со специальными решетками над огнем, в которые помещают камни. Эти камни прогреваются продуктами горения и некоторое количество золы от них оседает на стенах серым налетом. Схема кладки печи по-серому, на ней можно заметить, что рядом с отсеком под камни можно разместить бак для воды. Благодаря такому соседству камни дополнительно накаляются от жара железа.

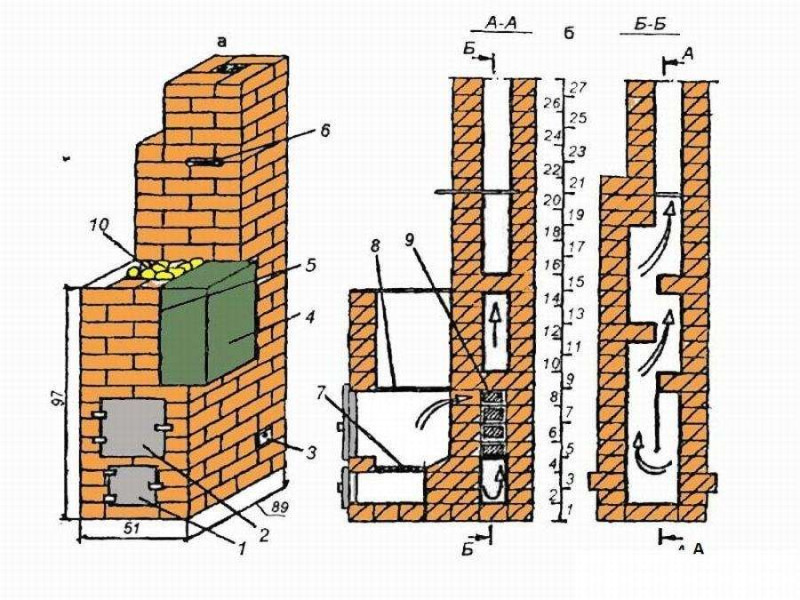

Схема кладки небольшой банной печи из кирпича. Отсек для камней располагается сзади, в этот отсек устанавливается поддон из нержавейки с защитным экраном, который помогает дольше удерживать высокую температуру раскаленных камней.
Вариант печи по-серому, где камни располагаются выше, в отсеке над топливником. Котел с водой располагается в данном варианте в задней части конструкции. В схеме вертикального разреза печи видно то что необходимо оставлять щелевую арку для циркуляции нагретого воздуха.
В данной схеме дана кладка печи по рядам и ее разрезы по вертикали и горизонтали. Отсек для камней отделен от топки посредством поддона из нержавеющей стали. В печи по-серому предусмотрена хорошая система циркуляции. Предусмотренная в ней поддувальная дверь способствует циркуляции по всей печи. В конструкции печи также предусмотрена труба для дополнительного подогрева воздуха в парилке.
Поддон из нержавеющей стали выступает неотъемлемой частью печи по-серому. Камни в печи могут располагаться как сзади, так и в середине банной печи. Поддувальная дверь участвует в циркуляции воздуха.
Отсек под камни расположен в задней части конструкции печи, ключевые части как топливник и поддувальная дверь расположены спереди.

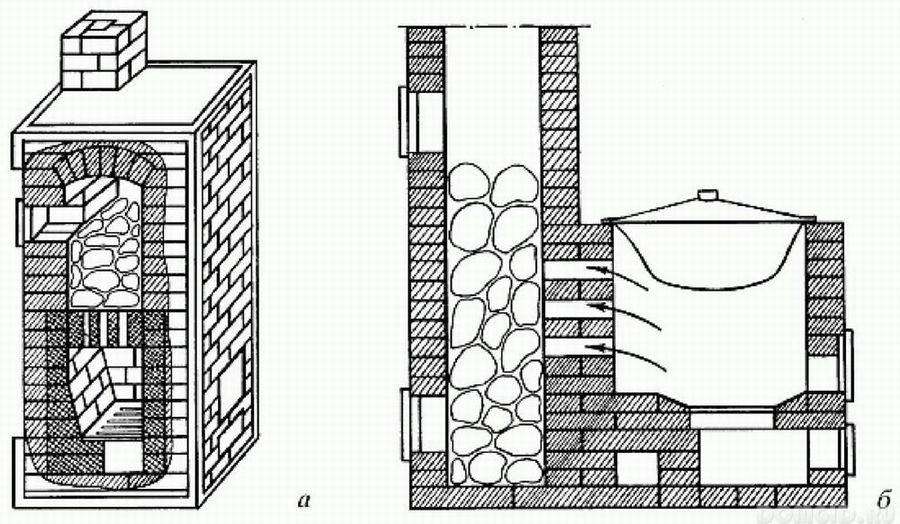

В данной модели печи бак для воды замурован в кирпич, над ним также распложен отсек для камней. Такое соседство является взаимовыгодным.
Отсек под камни может быть любых размеров, они зависят в целом от габарита банного помещения и также от желаемого температурного режима внутри него.
Встречаются и такие модели банных печей где часть с отделом под камни находится в зоне парилки в то время как топливник находится в коридоре бани.
Банная печь по-серому с интересной формы кладкой, напоминающей ботинок. Печь достаточно габаритна.
Читать полностью (ссылка)
Печь в баню своими руками из трубы. Выбор конструкции самодельной печки
Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:
- Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
- По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
- Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
- Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
- Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.
Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее
Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету
Но она уступает по длительности горения и эффективности теплообмена, что немаловажно
Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье .
Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.
Готовая печка с сеткой для камней и выносной топкой

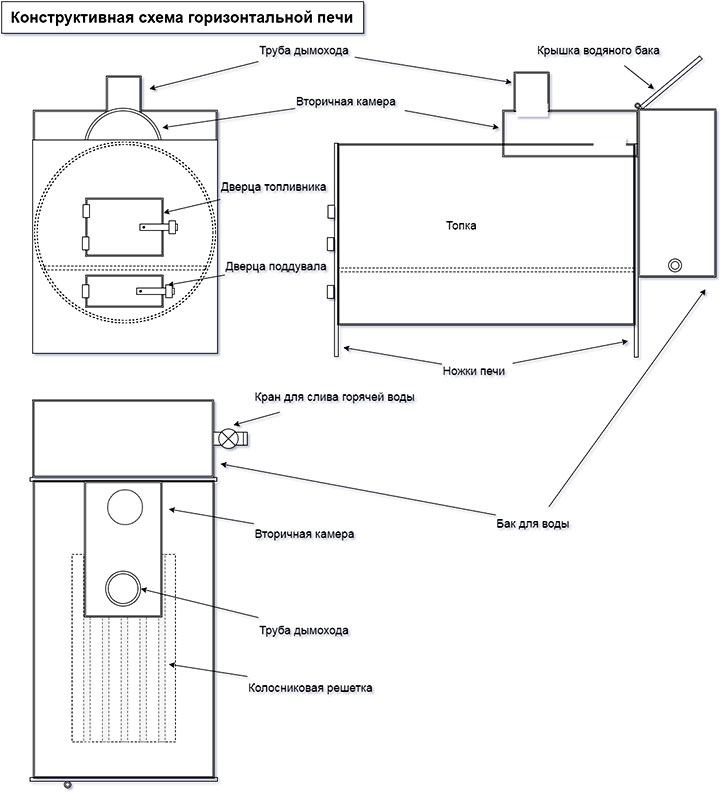

КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.
Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

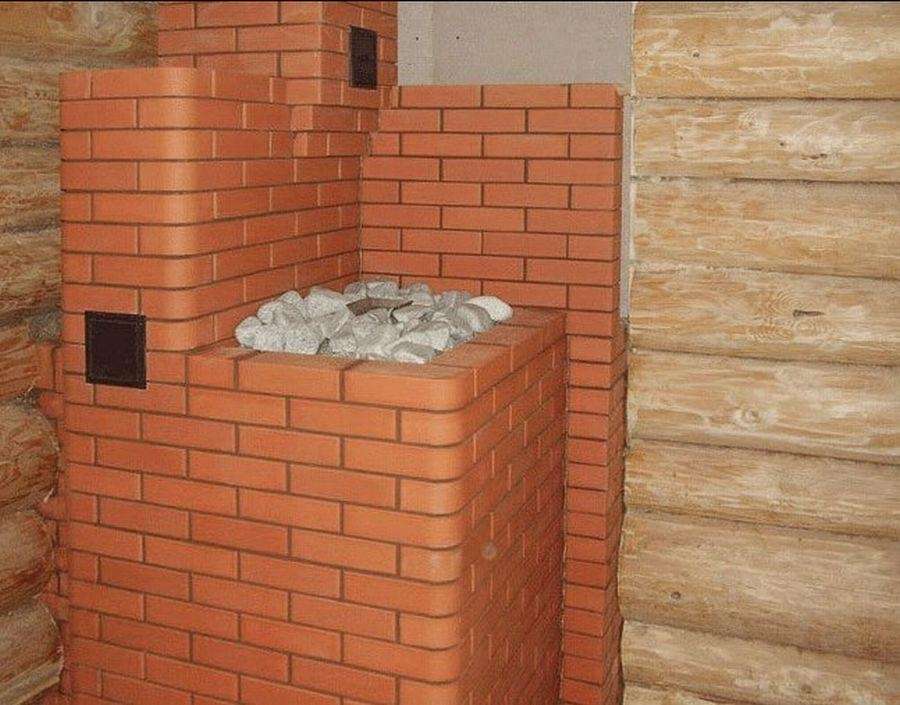

Кладка печи для бани своими руками из кирпича
Если во время постройки дома швы между кирпичами могут достигать 10 мм, то для печи их толщина более 4 мм уже является катастрофой. От периодического нагревания такие швы очень быстро выкрашиваются, а в помещение начинает поступать дым и угарный газ. Поэтому кирпичные печи для бани нужно возводить из одинакового одноразмерного кирпича с ровным ложем и боковыми стенками.

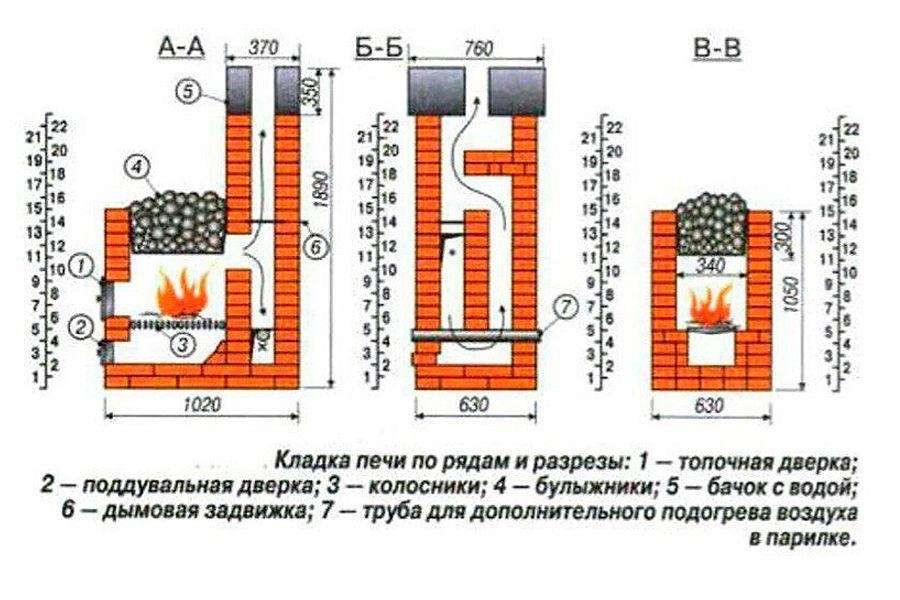

Кирпичные печи для бани – чертежи с порядовками
Порядовка банной печи
Опытные мастера не жалеют времени на предварительное возведение нижней части печи насухо – без раствора. Это дает возможность отобрать нужные кирпичи, пронумеровать их, оценить возможные проблемы, сделать зарезы и подготовить куски необходимого размера и формы. Затем “сухая кладка” разбирается и повторяется уже с раствором.
Кирпичная печь для бани – фото кладки
Первый ряд следует выкладывать очень тщательно. Он должен быть идеально горизонтальным, а размеры диагоналей получившегося прямоугольника – равны между собой.
Порядовка банной печи из кирпича
По кирпичам первого ряда при помощи отвеса в дальнейшем проверяется вертикаль стенок печи. Горизонталь проверяется длинным уровнем (длина уровня должна быть больше диагоналей), а одинаковость диагоналей – шнурком. Кроме того проверяются прямые углы и прямая линия боковин этого ряда. Впоследствии каждый ряд также контролируется уровнем и проверяется на вертикаль.
Укладка стенки печи для бани своими руками из кирпича
Для крепления дверки поддувала на 3-м ряду используют оцинкованную стальную проволоку или полосу мягкой стали. Чтобы крепеж дверки не мешал кладке – в кирпиче болгаркой выбирают канавки, куда и утапливается проволока.
Крепление дверки печи для бани своими руками из кирпича
Под стальные уголки на 5-м ряду также болгаркой выбираются площадки так, чтобы металл оказался заподлицо с плоскостью кирпича. Колосники свободно укладываются на уголки и, если они прогорят, то так же свободно меняются на новые. Кроме того, своим расширением колосники не разрушают кирпичную кладку.
Колосники для банной печи из кирпича
Далее следует заняться возведением топочной камеры, а уже после нее, продолжить поднимать наружные стенки. Таким способом гораздо удобнее выдержать нужные размеры высокотемпературной топки и подогнать размеры тепловых зазоров между ней и наружной стенкой.
Выкладываем топку банной печи
Кладка топки выполняется из шамотного печного кирпича и огнеупорной глины. Делать всю печь из шамотного кирпича нецелесообразно, поскольку он имеет малую теплоемкость и быстро остывает. С другой стороны, использование в топке обычного красного кирпича, даже керамического, приводит к его быстрому разрушению от высокой температуры, и печь в баню из кирпича своими руками просто выходит из строя.
Кладка топочной камеры печи для бани из кирпича
Дверки топки, так же как и дверки камеры каменки, крепятся при помощи проволоки или металлических полос, как было указано выше. Периметр дверных рамок следует обернуть печным базальтовым шнуром, который компенсирует тепловые колебания размеров. Аналогичная компенсация делается и на направляющих рамках задвижек дымохода.
Подбираем колосники и камни для бани
Особое внимание также нужно обратить на подбор колосников. Они работают в очень агрессивных температурных условиях и поэтому могут быстро прогореть
Поэтому колосники обычно делают из жаростойкого толстого чугуна, но ни в коем случае не из арматуры, строительной катанки, насколько бы толстой она ни была. Прекрасные банные печи из кирпича своими руками получаются из обрезков рельс или рельсовых накладок. Срок службы таких колосников превышает срок службы самой каменной печи.
Самодельные колосники для кирпичной бани
Булыжники для каменки должны иметь округлую форму и размер, позволяющий без проблем загружать и выгружать их через дверку своей камеры. Роль булыжников могут играть среднеразмерные куски разбитых изоляторов высоковольтных линий. Они сделаны из жаропрочного стекла и стойко держать быстрые изменения температур. Но теплоемкость стекла хуже камня, такая печь будет быстрее остывать.

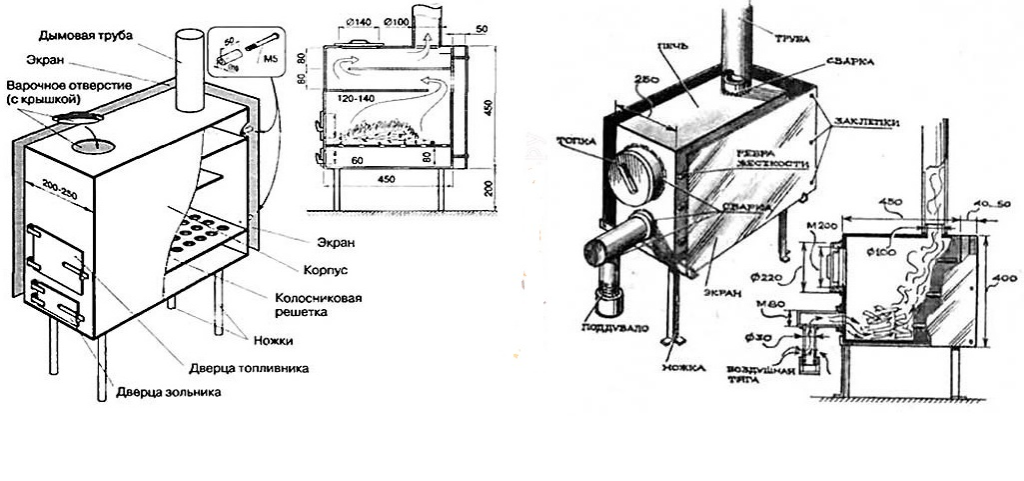

Конструкция сварной печи для бани
Когда необходимо приступить к работам, требуются чертежи. Без них будет достаточно сложно выполнить поставленную задачу правильно и эффективно. В любом случае, рекомендуется использовать уже готовые схемы. Создавать чертежи своими руками следует только в том случае, если в данном направлении имеется опыт.
Следует рассмотреть простой вариант, который бы учитывал все запросы пользователей. В данном случае, предполагается создавать классическую печь из трубы с каменкой и баком для воды на дымоходе. Подобный вариант имеет некоторые особенности, которые должны быть рассмотрены. Чёртежи следует искать в интернете – они имеются на многих сайтах и достаточно подробны.
Основные типы печей
Бани и сауны являются одними из самых распространенных видов отдыха и оздоровления. Многие стараются на своем дачном участке или около дома построить хоть небольшую баньку. Кроме основной конструкции и соблюдения правил безопасности, нужно правильно сварить и установить печь, от которой и зависит весь банный эффект.
Сварная печь в бане
Существует несколько видов печей, которые устанавливают в бане и их условно можно классифицировать по следующим признакам:
- Материал, из которого изготовлена печь может быть разным. Самыми распространенными вариантами являются каменная, кирпичная и металлическая конструкция. Их можно приобрести уже в готовом виде и установить у себя в бане. Также, с целью экономии средств, можно печь изготовить своими руками. На сегодня самой популярной вариацией является комби-печь, которая сваренная из металла и по бокам обложенная кирпичом. Такая модель позволяет быстро нагреваться и медленно остывать воздуху за счет того, что кирпич способен удерживать тепло длительное время. Такая печь идеально подойдет для бани, которая постоянно работает, например, в оздоровительном центре.
- По типу теплоносителя. Самые распространенные модели печей топятся дровами или углем. Более усовершенствованные печи работают на газу или от электроэнергии. Газовые немного экономнее, но для бани топка дровами – лучший вариант. Ничто не сравнится с натуральным дымом и смолами, которые выделяются во врем горения.
- По расположению топки конструкции могут быть абсолютно разными. Самый простой и распространенный вариант, при котором и топка, и сама печь находятся в парильной. Такая конструкция считается бюджетной и экономной, но следует подумать о том, что около печи должен быть запас дров. А держать их непосредственно в бане не очень удобно, особенно, если она небольшого размера. Лучше и проще, когда топка выведена в предбанник и топится оттуда.
- По методу нагрева камней также печи разделяются на несколько типов. Они могут располагаться на печи или в специальной металлической емкости на дымоходе. Плюс такого способа заключается в том, что камни не контактируют с сажей и не загрязняются. Он больше подходит для постройки финской сауны.
Прежде чем строить баню и печь, нужно детально все обдумать, составить план и взвесит все «за и против» касаемо разных вариаций постройки конструкции.
Конструктивные особенности и разновидности печей
Банная печь конструктивно состоит из следующих элементов:
- Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
- Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
- Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
- Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
- Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
- Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
- Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

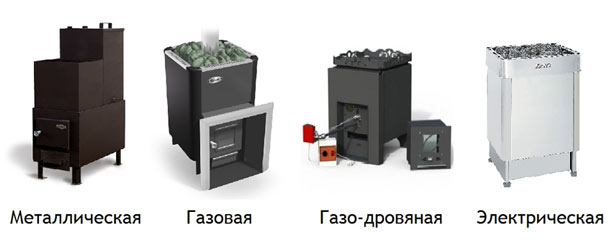

По типу используемого топлива современные отопительные печи для бани бывают:
- Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
- Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
- Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.
Конструктивные особенности и разновидности печей
Банная печь конструктивно состоит из следующих элементов:
- Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
- Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
- Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
- Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы. . Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
- Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала. . Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.
По типу используемого топлива современные отопительные печи для бани бывают:
Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал. . Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени. . Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.

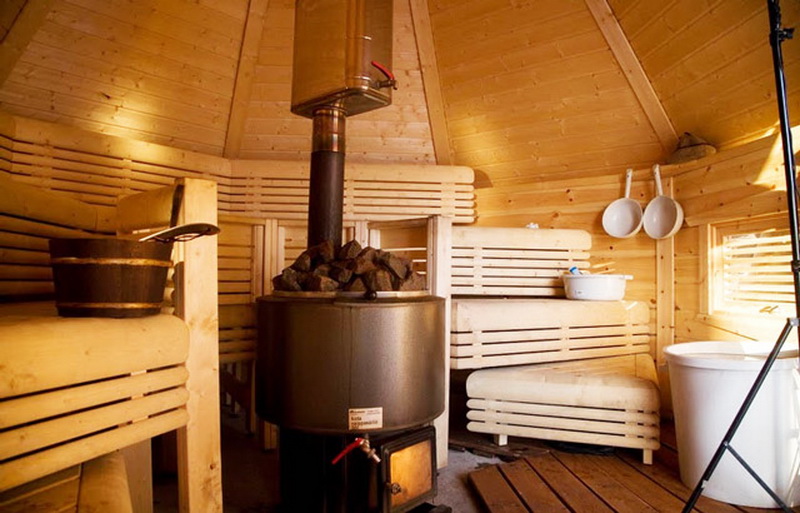

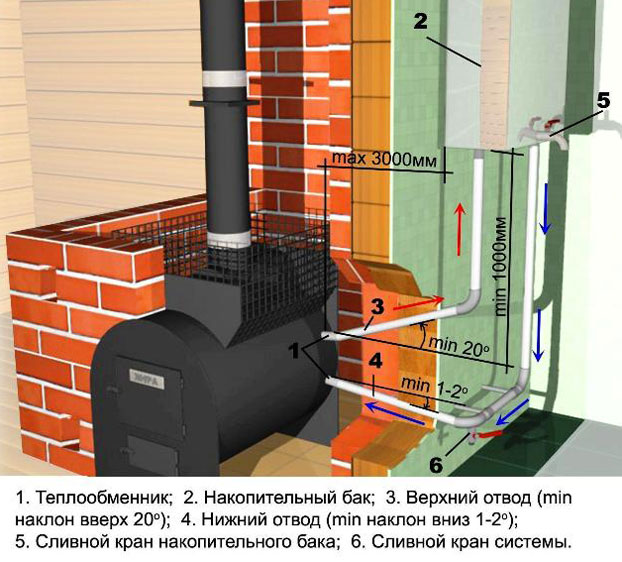

Металлическая печь, оборудованная водяным баком
Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.
Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.
Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.
Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.
Виды металлических печей
Самым простым вариантом печи из металла выступает буржуйка. В ее составе содержится кожуха с дверцей и ножками, а во внутрь устанавливают решетку. Именно на ней происходит сжигание дров. Также необходимо, чтобы на таком приспособлении для топки помещений был дымоход.
Чтобы уменьшить расходных материалов, которые требуются для работы подобной буржуйки, были разработаны иные конструкции. Это позволило создать условия, при которых расходы владельца уменьшаются.
Различают два ключевых металла, из которых принято делать печи самостоятельно в домашних условиях. Это чугун и сталь. (Читайте статью на тему «Искрогаситель для банной печи: принцип работы, монтаж»)
Чугунная печь
Именно чугунные варианты пользуются большой популярностью среди граждан. Среди ключевых достоинств такого варианта можно выделить:
- Использование качественного чугуна, толщина которого не менее 1 см;
- Высокая степень теплопроводности. КПД печи составляет порядка 84% при одной загрузке дров.
- Легкость в уходе. Если вы выбираете такую печь для бани, то вам не придется много и долго за ней ухаживать и устанавливать. Изделие не подвержено коррозии, его не приходится дополнительно покрывать термостойкой краской. За счет того, что отсутствует облицовка, то установка модели упрощается. Кроме того, ее легко будет переносить из одной комнаты в другое.
- Разновидность дизайна.
- Безопасность в ходе эксплуатации. У чугунных вариаций подобных устройств минимальный риск спровоцировать пожароопасную ситуацию;
- Долгий срок служб, которые ограничивается 30 годами.
Несмотря на большое количество достоинств чугунного варианты, у нее есть и ряд недостатков:
- Высокая стоимость;
- Сложность в самостоятельном выборе необходимой формы;
- Лучше всего обращаться за помощью к мастеру, а не делать печь самостоятельно.
Стальная печь
Если вы выбираете сталь для производства самодельной печи, то учтите следующую информацию о металле.
У конструкционной стали довольно высокий предел температурной прочности, а также они отличаются стойкостью к износу. При изготовлении печи требуется использовать не менее 4 мм стали.
Помните, что такая вариация самодельной печи не может быть использована на регулярной основе, особенно в регионах, которые отличаются сильными морозами. Стоит понять, что стальная разновидность не обеспечивает интенсивности топки. Единственное исключение – печь длительного горения, а также ряд конструкций из стали, в которых можно добиться длительного нагрева корпуса.
Именно поэтому, выбирая тот или иной вид металла для производства самодельного обогревательного прибора, следует учитывать функциональные характеристики, различные нюансы в резке металла и прочие особенности. Подобным образом вы сможете обеспечить легкость и простоту монтажа, а также высокий уровень безопасности в бане.
