Материал изготовления

В зависимости от материала изготовления регистры отопления бывают следующих типов:

Стальные
Алюминиевые
Чугунные

Стальные регистры наиболее распространенные. Они подключаются к отопительной системе резьбовыми соединениями или при помощи сварки. Изделия характеризуются высоким коэффициентом теплоотдачи и приемлемой стоимостью.

Небольшой удельный вес алюминиевых регистров, устойчивость к коррозии, отсутствие швов и высокие показатели теплоотдачи обусловил востребованность подобных изделий среди покупателей. Они изготавливаются методом монолитного литья. Существенным недостатком считается высокая стоимость.

Чугунные радиаторы соединяются с отопительной системой посредством монолитного фланцевого соединения. Приемлемая стоимость и простой монтаж – основные преимущества изделий. Однако они менее инертны аналогов, следовательно, дольше разогреваются.

Инструкция по самостоятельному изготовлению регистров

Изготовить своими руками проще всего стальной теплообменник, хотя и его сборка потребует навыков по работе со сварочным и шлифовальным оборудованием и соблюдения определенных правил.

Перед монтажом необходимо выполнить расчеты и чертеж, на котором будут указаны размеры труб и соединительных элементов, расположение арматуры и узлов подключения. Чертеж поможет точно подсчитать количество и параметры расходных материалов.
Просвет между секциями берется 1,5D или D+0,5 см, где D – диаметр трубы. Расстояние между параллельными участками змеевикового регистра рассчитывается в зависимости от используемого дугового элемента или радиуса поворота (R) при использовании трубогиба. В первом случае расстояние равно удвоенной разнице высоты дугового элемента (F) и диаметра: 2(F-D). Во втором случае расстояние будет равно 2R-D. При меньшем расстоянии снижается теплоотдача.
Так как при монтаже используется сварочное и шлифовальное оборудование, обязательно надеть защитную одежду и обувь, а лицо защитить специальной маской или очками.
Для эффективной работы регистра необходима строгая параллельность его секций, проконтролировать этот параметр в ходе работ помогут уровень, отвес и строительный уголок.
В верхней точке регистра, наиболее удаленной от подающей трубы устанавливают воздухоотводчик, позволяющий избавиться от воздушных пробок в контуре. При установке параллельного теплообменника с коллекторами воздухоотводчики ставятся в верхней точке каждого коллектора.
Для закрепления регистра потребуются стойки и кронштейны. Чем массивнее конструкция, тем больше крепежных элементов потребуется.

Порядок работ

Производится уборка рабочего пространства.
Размечаются и нарезаются в соответствии с чертежом элементы регистра.
Внутренняя и внешняя поверхности труб, а также края отверстий очищаются от мусора и ржавчины стальной щеткой.
Заглушки очищаются от мусора и налета. В двух заглушках высверливаются отверстия для подключения к отопительному контуру.
Привариваются заглушки, перемычки и соединительные патрубки или коллекторы в соответствии с чертежом. Параллельность секций проверяется после присоединения каждого элемента.
Зачищаются сварные швы.
Проверяется герметичность получившегося регистра: выходное отверстие герметично закрывают, а через входное заливают воду под давлением. Если на швах появились даже маленькие капли, необходимо слить жидкость и дополнительно проварить шов.
При необходимости покрывают теплообменник термостойкой краской по металлу.
Закрепляют регистр на опорных и подвесных элементах.
Подключают к системе отопления.

Самодельный регистр из профильной трубы

Для изготовления регистра отопления из профильной трубы своими руками выбирают изделие прямоугольного сечения (60 на 80 мм), толщина стенок у которого равна 3 мм. Самодельную батарею отопления (регистр) собирают в несколько этапов:

сначала нарезают трубу на несколько частей определенной длины;
затем на заготовках делают разметку под отверстия, в которые будут ввариваться перемычки;
изготавливают четыре перемычки из дюймовой круглой трубы (25 мм);
нарезают заглушки из 3-миллиметрового листа металла, размер которых определяется по прямоугольному сечению профиля;
вырезают отверстия под перемычки в местах нанесенной разметки, при этом в верхней и нижней трубе регистра должно быть по два отверстия с одной стороны, а в средней трубе – четыре отверстия (по два с обеих сторон детали);
на деревянных подставках (брусе) раскладывают три трубы, параллельно друг другу;
в отверстия в трубах вставляют перемычки, выравнивают детали по уровню и прихватывают электросваркой в трех местах каждую трубу-перемычку;
после изделие с горизонтального положения переворачивают в вертикальное положение;
приступают к провариванию всех прихваченных перемычек в два шва, регулируя силу тока сварки, чтобы не допустить образования мест возможных протечек;
после профильные трубы очищают от шлака и металлического мусора, попавшего внутрь полости изделия;
к концам профильных труб прикладывают заготовленные ранее заглушки, прихватывают их по диагонали, а затем хорошенько проваривают по всему периметру прямоугольного сечения профиля;
болгаркой слегка шлифуют варочные швы по всему регистру отопления;
в верхней трубе самодельного регистра вырезается отверстие под кран Маевского;
подключение регистра к системе отопления может быть выполнено снизу, сбоку, сверху или путем сочетания перечисленных вариантов (снизу и сверху, по диагонали и др.):
выходящее отверстие закрывается заглушкой, регистр заполняется водой, после чего мастер просматривает все сварные стыки, исключая вероятность протечки сквозь микротрещины;
приваривают напольные опоры из стальных уголков или кронштейны, которые позволяют закрепить прибор на стене.

Такой регистр обладает высокой теплоотдачей за счет большого количества теплоносителя, протекающего по профильным трубам. Перемычки следует располагать как можно ближе к торцевым краям горизонтальных деталей. Подача теплоносителя осуществляется через входящий патрубок, расположенный в верхней трубе. После прохождения всех элементов прибора теплоноситель вытекает через выходящий патрубок, расположенный на нижней трубе.

Регистр отопления из четырех параллельных труб, соединенных боковыми трубами-стояками, обогревают жилое помещение

Как видите, изготовить регистр отопления своими руками совсем несложно при наличии сварочного аппарата и опыта работы с ним. Самодельные отопительные приборы можно сварить в точном соответствии габаритам обогреваемого помещения. На покупку готового регистра отопления придется приготовить в три раза больше средств, чем на приобретение всех необходимых материалов для самостоятельной сварки изделия. Чтобы обеспечить длительную работу прибора, приобретают трубы из углеродистой стали, нержавеющей низколегированной стали или чугуна.

На рынке каждый может выбрать регистры отопления для установки в квартире или частном доме. В продаже есть конструкции из металлических горизонтально расположенных труб, соединяющихся между собой специальными перемычками, благодаря чему осуществляется движение воды по отопительному прибору. У современных регистров более высокая теплоотдача, чем у традиционных советских батарей. Самые популярные регистры из алюминия имеют лучшие технические характеристики. Используются самодельные батареи в маленьких квартирах или помещениях, обеспечивая должный прогрев имеющегося пространства.

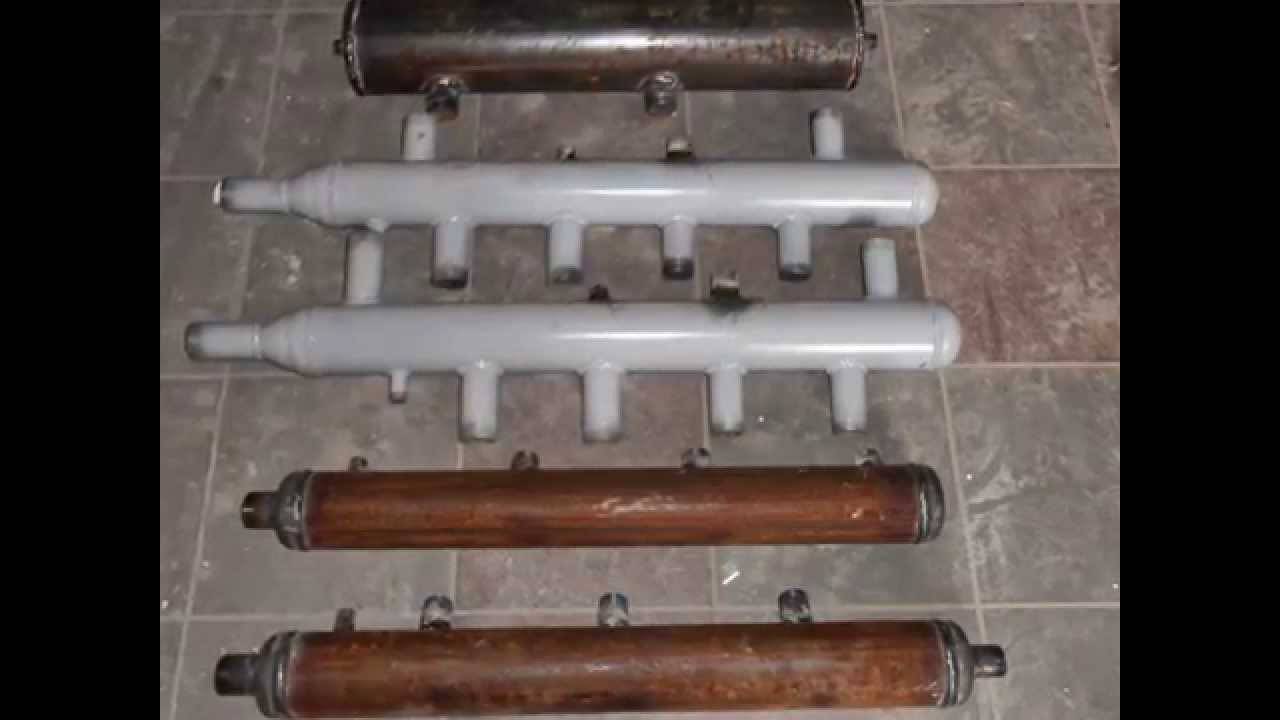

Как сделать самодельный регистр из профильных, гладких стальных труб

Сварочные работы, лежащие в основе изготовления регистров для системы отопления, требуют наличия определённого количества разных инструментов и материалов.

Инструменты и материалы для изготовления своими руками

Кроме сварочного аппарата, потребуются следующие приспособления:

для резки: болгарка, плазморез или газовая горелка (резак);
рулетка и карандаш;
молоток и газовый ключ;
строительный уровень;

Материалы для сварки:

электроды, если используется электросварка;
проволока, если газовая;
кислород и ацетилен в баллонах.

Порядок проведения работ: как сварить конструкцию?

В зависимости от выбранного типа конструкции (секционные или змеевиковые) сборка регистров будет разительно отличаться. Самые сложные — секционные, потому что в них больше всего стыков разных по размеру элементов.

Перед тем как переходить к сборке регистра, необходимо сделать чертеж, разобраться с размерами и количеством. Они зависят от теплоотдачи трубы. К примеру, 1 м трубы диаметром 60 мм или сечением 60х60 мм толщиною 3 мм предназначается для обогрева 1 м² площади отапливаемого помещения с учётом, что высота потолков не превышает 3 м.

Первое, что необходимо сделать, это нарезать из выбранной трубы отрезки в соответствии с расчётной длиною секций. Торцы обязательно шлифуются и очищаются от окалин и заусенец.

Перед тем как собрать секционные приборы, нужно нанести на них разметки, по которым будут устанавливаться перемычки. Обычно это 10—20 см от краёв секционных труб. Тут же на верхнем элементе делается отметка, где будет установлен сгон для воздухоотводчика (крана Маевского). Он располагается на противоположной стороне и по краю секции, и по внешней плоскости.

Газовой горелкой или плазморезом в трубах по отметкам делаются отверстия с учётом, чтобы в них могла войти труба перемычки.
Вырезаются из труб меньшего диаметра сами перемычки в 30—50 см.
Из металлического профиля вырезаются отрезки такой же длины, что и трубные перемычки. Их устанавливат в виде опор под трубы секций с противоположной стороны от установки элемента примыкания.
Вырезаются из листового металла толщиною 3—4 мм заглушки по форме основной трубы (круг или прямоугольник). В двух из них делаются отверстия для сгонов, к которым будут через отсекающие краны подключаться контур подачи и обратки системы отопления.
В первую очередь к секциям привариваются заглушки.
К последним привариваются сгоны.
Производится сварка перемычек с трубными секциями.
Тут же прикрепляются сваркой и опорные элементы из вырезанных стальных профилей.
Приваривается патрубок для установки крана Маевского.
Все швы зачищаются болгаркой и шлифовальным диском.

Процесс сборки и сварки лучше проводить на ровной плоскости, на которую укладываются два или три деревянных бруска (их можно заменить стальными профилями: уголком или швеллером). Именно на брусках параллельно друг другу раскладываются трубные отрезки с учётом расстояния между секциями. Как только конструкция будет собрана прихватками, можно начинать провар всех швов, вращая прибор так, чтобы сварка производилась только в горизонтальной плоскости.

Что касается монтажа регистров. В зависимости от того, к какой плоскости они будут крепиться, необходимо продумать и крепёжные детали. Есть несколько часто используемых вариантов.

Если прибор будет опираться на напольное основание, то под него устанавливают ножки. Если он будет крепиться к стене, то используют обычные кронштейны с загнутыми крюками вверх.

После полной сборки регистра, его надо проверить на герметичность швов. Для этого один из сгонов закрывают резьбовой заглушкой, а через второй заливают воду. Проверяются сварочные швы. Если обнаружен подтёк, то дефектное место ещё раз проваривают и зачищают. После всех проведённых операций прибор окрашивают.

Изготовление змеевикового регистра намного проще. Во-первых, отводы — готовые заводские детали, которые подбираются по диаметру трубной секции. Во-вторых, они варятся между собой точно так же, как и с трубой.

Сначала соединяют по два отвода между собой. Полученный С-образный фитинг последовательно соединяют с концами двух труб, объединяя их в единую конструкцию. В двух свободных торцах регистра устанавливаются заглушки, в которых предварительно проделываются отверстия, и привариваются сгоны.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

перфоратор;
дрель-шуруповёрт;
сварочный аппарат для полипропиленовых труб;
молоток;
уровень;
рулетка и линейка;
маркер;
гаечный и трубный ключи;
торцевой ключ для сборки секций.
шнур или намотка для резьбовых соединений;
герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

Кронштейнов.
Кран Маевского или автоматический воздухоотводчик.
Заглушек.
Запорной арматуры.

Кронштейны

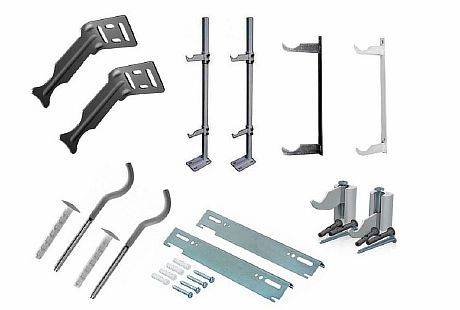

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
