Штробление стен под проводку в панельном доме

Выбор инструмента для работы

Все мастера в курсе, что хорошее орудие труда — синоним качественной работы. Штробление стен под проводку не исключение. Поэтому определение наиболее подходящего, удобного и эффективного, инструмента — половина дела. Кандидаты представлены в определенном порядке: сначала идут наиболее трудозатратные варианты, последние «монстры» — самые легкие.

Зубило с молотком

Этот дедовский способ — против лома нет приема — известен давно. Канавки выбивают зубилом, помогая ему молотком. Есть у метода плюс — отсутствие затрат и необходимости в электроинструменте. Но в этом случае его перекрывают огромные недостатки — настоящее немотивированное «убийство» времени и нерациональная потеря сил.

В XXI веке есть ли смысл использовать почти первобытные орудия? Вопрос этот больше риторический. Второй минус — невозможность сделать штробы в кирпиче, поэтому этот вариант мастерам лучше даже не рассматривать, ведь есть претенденты достойнее.

Зубило с дрелью

Этот метод считается более эффективным. Такое штробление стен под проводку включает два этапа. Сначала через каждые 10-15 мм просверливают отверстия — точечную трассу запланированной, но допустимой ширины. Затем мастера вооружаются «инструментом скульптора»: зубилом отсекают «все ненужное» — оставшиеся перемычки.

Окончательный результат — канавка. Правда, она получается не совсем ровная, однако ее можно назвать настоящей штробой. Недостаток у этого способа такой же, как у предыдущего дуэта — транжирство времени, а также низкая производительность. Плюс — хорошая физическая зарядка.

Болгарка

Без угловой шлифовальной машины вообще трудно представить любой капитальный ремонт, поэтому ее уже можно считать «золотой серединой» и в деле штробления стен. Этот процесс упрощается, когда на болгарку ставят алмазный диск. При таком «вооружении» операция проходит достаточно быстро, а контуры канавок получаются практически идеальными.

Однако и здесь не обходится без ложек дегтя. Пыль в комнате будет стоять столбом, для штроб приходится делать два прохода — по обеим сторонам трассы. К минусам добавляется невозможность сделать ее в углу, шум, разная глубина канавки по всей длине, потенциальный срыв болгарки.

Перфоратор

Его нельзя назвать универсалом, однако данный инструмент с блеском справляется со своей главной профессией — просверливанием отверстий. Для штробления стен под проводку используют подходящие насадки — специальный штробер, бур и лопатку. По размеченным линиям проходят, включив ударный режим. Перфоратор для этой цели используют чаще всего.

У него тоже есть слабое место. Это кривизна канавок. Если сначала использовать инструмент в роли ударной дрели — просверлить ряд отверстий, а потом лопаткой выбить перегородки, то штробы будут выглядеть лучше. Такая работа по бетону более удобна и быстра.

Штроборез

Всем понятно, что этот инструмент — специалист, если дело касается штробления. Канавки получаются идеально ровными, работа проходит «без шума и пыли», так как штроборез работает относительно тихо, к тому же он подключается к строительному пылесосу, поэтому весь мусор поглощается быстро. Он быстр, эффективен, безопасен. Для удаления материала между желобками используют перфоратор.

Даже у идеалов есть недостатки. У штробореза он один — почти заоблачная цена, поэтому такой инструмент для одноразовой операции приобретать не имеет смысла. Однако можно взять штроборез в аренду, она обойдется недорого. Второй путь — операция «штроборез из болгарки своими руками».

Болгарка с перфоратором

Этот дуэт не может поспорить со штроборезом-профессионалом, однако при капитальном ремонте именно он становится фаворитом, когда дело касается штробления стен — бетонных либо кирпичных конструкций. Сначала шлифовальной машиной прорезают границы канавок, потом перфоратором выбивают середину. Этот способ быстр, эффективен, поэтому и популярен.

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.

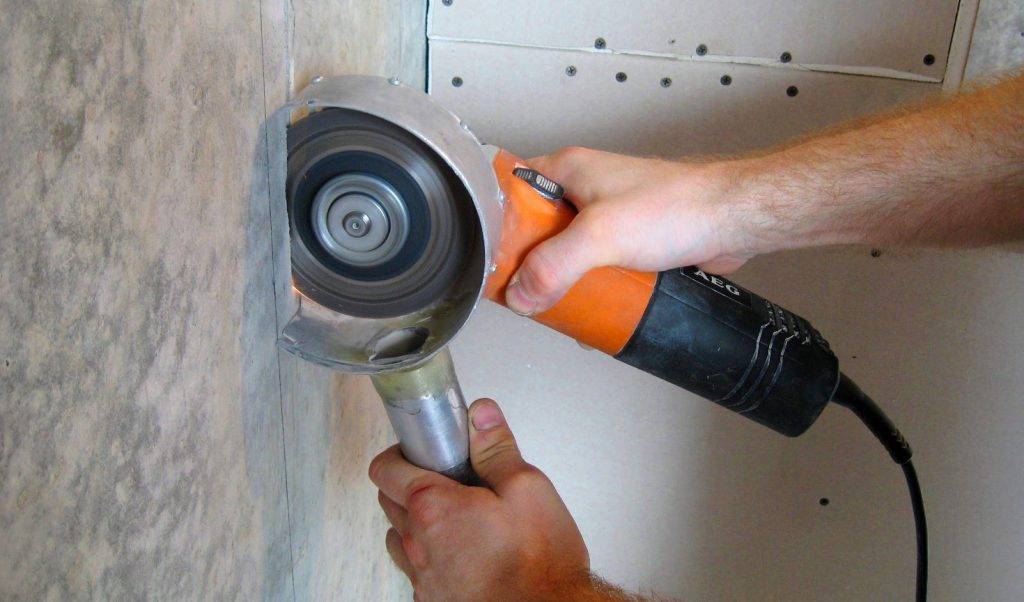

Болгарка УШМ

Сначала места прохождения штроб размечают, потом начинают работу.

Как сделать штробы болгаркой:

• Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
• Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
• Выдолбить канавку между пропилами перфоратором.

Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.

Перфоратор

Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.

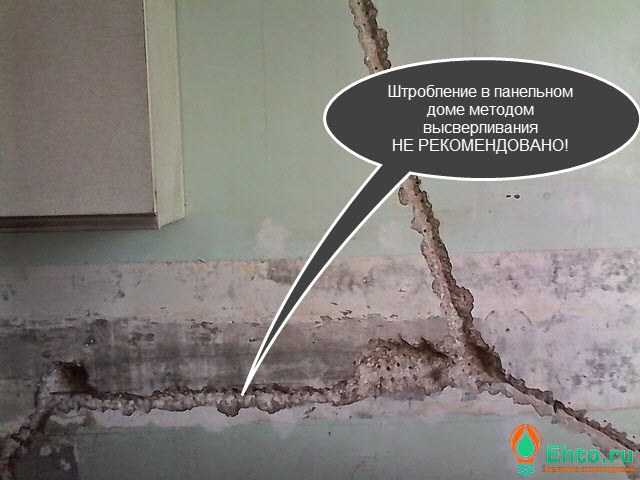

Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.

Молоток и зубило

Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.

Как сделать штробу молотком и зубилом:

• Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
• Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
• Продолжить таким же образом делать штробы по всем разметкам.

Дрель

Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.

Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.

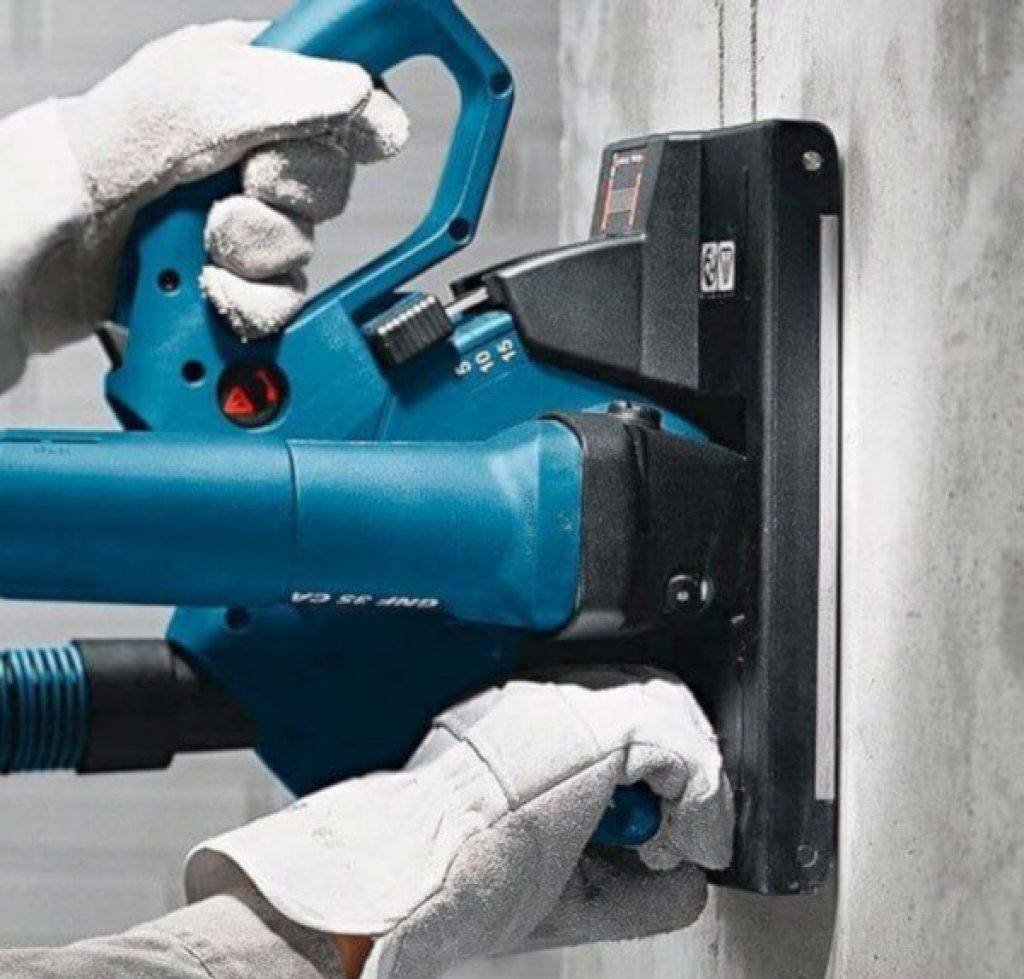

Штроборез

Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.

Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.

Штробление под кабель — выбор инструмента

Для штробления непосредственно под проводку, не нужно заниматься кустарщиной и выдалбливать лопаткой – зубилом кривые и косые спуски и борозды.

Их спокойно можно приобретать, даже если они и понадобятся на ремонт всего лишь одной квартиры. При их смешной цене, никакого увеличения бюджета вы не почувствуете.

Скорость штробления, с которой работают данные насадки, вас приятно удивят. И опять же, при качественных дисках, материал стен не будет играть главенствующей роли.

Особо стоит обратить внимание при выборе штроборезов и насадок, на возможность запиливания углов под 90 градусов. Причем чтобы все это делалось без пыли

Любое комфортное штробление невозможно без пылеудаления. Конечно, профессиональный строительный пылесос для ремонта одной квартиры или дома, покупать мало кто будет.

В этом случае позаботьтесь хотя бы о минимальных пылесборочных устройствах или переделайте обычный пылесос под функции строительного.

Кстати, насадка Air Duster свободно выбрасывает все отходы при штроблении даже без пылесоса. Правда защитная маска в этом случае, будет обязательным атрибутом вашей работы.

Именно маска, а не просто очки и респиратор. Очень качественную модель предлагают наши китайские товарищи.

Цена у нее в несколько раз ниже профессиональных масок от ЗМ, а качество сборки на том же уровне. Почитайте отзывы.

Узнать последнюю актуальную цену и заказать подобную маску можно отсюда.

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

1. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
2. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
3. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
2. Размещайте штробы без пересечения друг с другом.
3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Последствия штробления в панельном доме

Всем привет! Обычно ответы на на все свои вопросы я находил через поиск, спасибо форуму и его обитателям! Но сейчас решил спросить совета. Суть вот в чем:

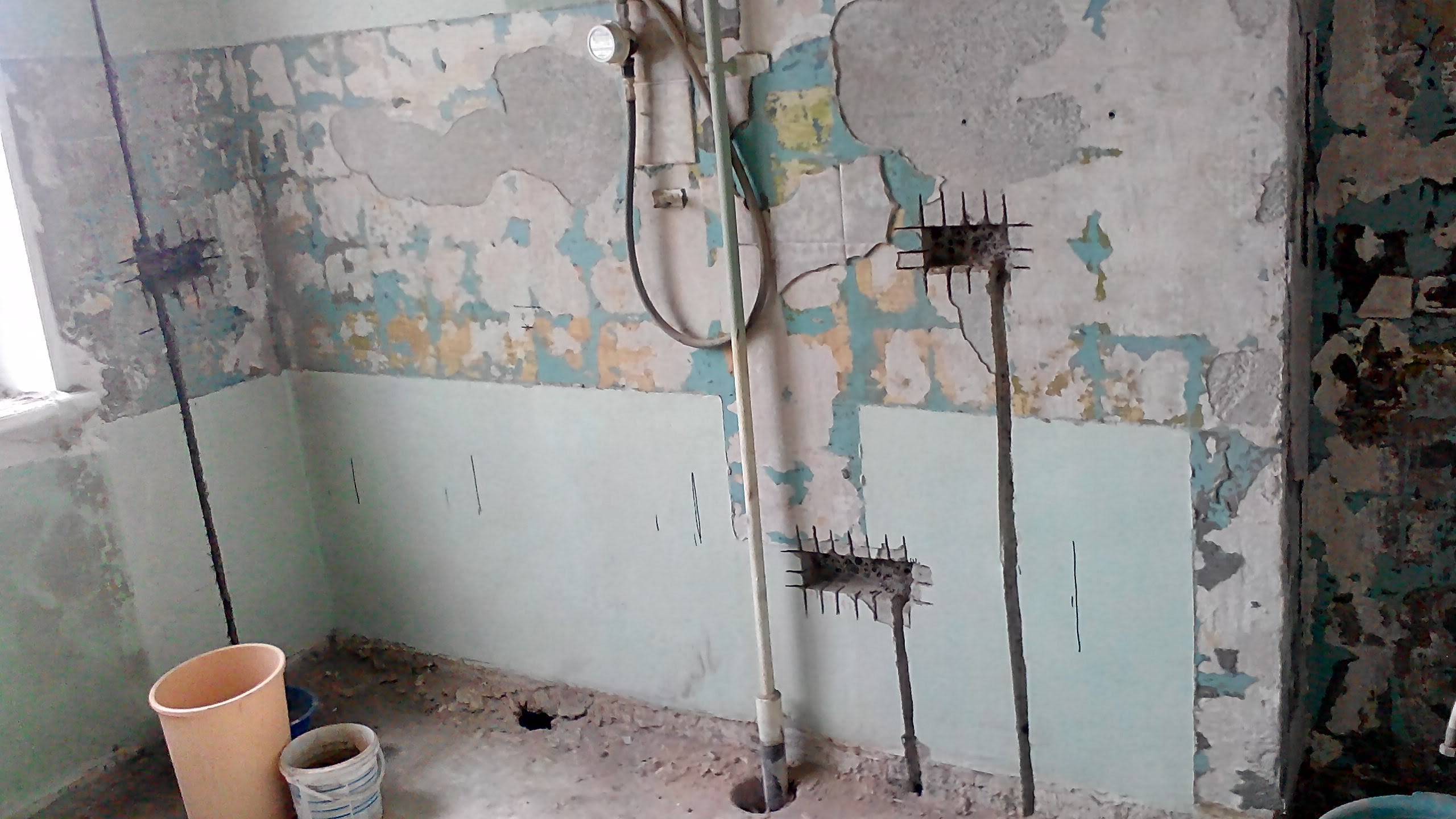

Пару лет назад я затеял ремонт в ванной комнате. Дом — обычная панелька, серия П-30. Через один известный портал, этакую социальную сеть для заказчиков и бригад, были найдены исполнители. Исполнители в конечном счете оказались на редкость недобросовестными, но речь пойдет только об одном моменте. Для прокладки труб они проштробили несущую стену, причем по горизонтали. На толщину от 20 до 30 мм (под 20мм полипропилен). Волноваться об этом я начал именно сейчас из-за того, что стал осваивать технологии проведения работ и «что можно, а что нельзя». Теперь думаю что с этим делать. Фото прикладываю. Может кто знает какова толщина указанной стены? Стоит ли обращаться с этим вопросом в МНИИТЭП? (институт, проектировавший дом). Словом, хочу услышать мнение людей. К сожалению, фото с проштробленными, но не штукатуренными стенами нет.

До 3-х см-в глубину и до 3-х м в длину — разрешено технологически, но на практике этого не соблюдается. Если до сих пор проблем не возникло, не волнуйтесь — все нормально. Толщина штукатурного слоя также компенсирует вмешательство в плиту.

Спасибо! Надеюсь и правда ничего страшного не произойдет.

Событие уже произошло.

причём пару лет назад —кабинку можно штробить в любых направлениях —ничего кроме собственного веса не держит

Обратите внимание на фото, кабинка демонтирована

причём пару лет назад —кабинку можно штробить в любых направлениях —ничего кроме собственного веса не держит

Ага. Фотки и план — с разных объектов.

А какой нормативный документ это разрешает, мне для общего развития.

видимо, tom не обратил внимания на горизонтальное штробление. ранее было Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы»:

Приложение 2 ПЕРЕЧЕНЬ ОГРАНИЧЕНИЙ НА МЕРОПРИЯТИЯ (РАБОТЫ) ПО ПЕРЕУСТРОЙСТВУ ПОМЕЩЕНИЙ В ЖИЛЫХ ДОМАХ

1. В жилых домах типовых серий не допускается: 4.1. Устройство проемов, вырубка ниш, пробивка отверстий в стенах-пилонах, стенах-диафрагмах и колоннах (стойках, столбах), а также в местах расположения связей между сборными элементами. 4.2. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов. 4.3. Устройство дополнительных проемов в стеновых панелях смежных по высоте помещений без согласования с проектной организацией — автором проекта жилого дома или его правопреемником, а при их отсутствии — без дополнительной экспертизы.

сейчас ( с 01.01.2012г.) ПП-580.

это все для Москвы. в регионах другие номера Постановлений.

План зеркальный по отношению к моему, но суть отражает. На большинстве ресурсов выложен именно такой вариант.

Ага. Фотки и план — с разных объектов.

Уже ознакомился с этим документом, жаль два года назад я о нем не знал, а доверился «опыту» бригады

1. В жилых домах типовых серий не допускается: 4.1. Устройство проемов, вырубка ниш, пробивка отверстий в стенах-пилонах, стенах-диафрагмах и колоннах (стойках, столбах), а также в местах расположения связей между сборными элементами. 4.2. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов. 4.3. Устройство дополнительных проемов в стеновых панелях смежных по высоте помещений без согласования с проектной организацией — автором проекта жилого дома или его правопреемником, а при их отсутствии — без дополнительной экспертизы.

сейчас ( с 01.01.2012г.) ПП-580.

это все для Москвы. в регионах другие номера Постановлений.

Сторона закона

С точки зрения законодательных актов, если хозяин квартиры самостоятельно проштробил стену и это вызвало возникновение трещин, деформаций и других повреждений несущих конструкций, на него возлагается ответственность за данные повреждения. Все ремонтные работы, производимые управляющей или обслуживающей дом организацией, будут выполнены за счет виновника.

При нарезке штроб в перегородках нанятыми владельцем сторонними специалистами повреждение конструкций будет возмещено за счет исполнителей или организации-работодателя

Нормы штробления стен

Основным нормативным документом, регламентирующим процесс штробления, является СНиП 3.05.06-85. Согласно ему вырезаемые в стене каналы должны соответствовать следующим требованиям:

• Горизонтальные штробы должны иметь глубину не более 25 мм, ширину не более 20 мм, длину – не более 300 мм. При этом расстояние от проделанного в бетоне канала до плиты перекрытия не должно быть меньше 150 мм.
• Вертикальные штробы в отличие от горизонтальных могут быть любых размеров. Немногочисленными ограничениями для них является соблюдение следующих расстояний: в 100 мм — до оконных проемов и углов, не менее 400 мм до газопроводных коммуникаций.

Также не допускается прокладка данных каналов в бетонных конструкциях с повреждением арматурного каркаса, закладных.

Штроба, подготовительные работы

На первоначальном этапе следует уточнить план прохождения электропроводки, кабелей, трубо и газопроводов, маршруты всех слаботочных цепей, чтобы не повредить их. Прорезание борозд внутри стен связано с выделением большого количества пыли, которая потоками воздуха разносится по соседним комнатам, не только загрязняя все предметы, но и проникая внутрь мебели. Поэтому помещение, в котором будет выполняться штробление, необходимо изолировать от других комнат плотным закрытием дверей, окон, герметизацией щелей мокрыми тканями. Если мебель некуда вынести, то ее обязательно закрывают полиэтиленовыми пленками, специально выпускаемыми для этих целей.

Практика показала, что закрытие такой пленкой предметов даже в соседних комнатах значительно экономит силы хозяев после окончания пыльных работ. Для уменьшения разлетающейся пыли при обработке стен их сбрызгивают водой из распылителей и применяют бытовые пылесосы. Однако эффективно отводят пыль только их мощные модели, предназначенные для строительных работ.

На подготовительном этапе стоит позаботиться о защитных инструментах и приспособлениях электрика: пыленепроницаемых очках, респираторе, рабочих перчатках, одежде и обуви.

Возможно ли штробление стен в панельном доме

Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

Верхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Процесс штробления стен

Для создания борозд внутри стены можно воспользоваться различными инструментами и методами. Они зависят от свойств материала, из которого изготовлено здание. При всех работах необходимо выполнять правила безопасности.

Стены можно штробить:

Работа молотком и зубилом

Проще всего этим методом обрабатывать кирпичные стены, покрытые слоем штукатурки. Верхний слой в них можно сбивать даже долотом или стамеской. Места прохождения вертикальных штроб стараются выбрать на стыках швов чередующихся рядов так, чтобы делать меньше подрезаний в остальных кирпичах. Когда слой покрытия штукатурки имеет значительную толщину, то этим методом можно делать борозды не повреждая кирпичную кладку. В остальных материалах, особенно бетоне, этими инструментами пользоваться очень тяжело.

Процесс выбивания основан на установке зубила краем острого конца вдоль линии и нанесении удара молотка для выбивания кусочка шпаклевки или кирпича. Вначале снимается поверхностный слой на небольшом отрезке. Потом лезвие зубила располагают поперек линии и под острым углом к стене — углубляют штробы.

Работа перфоратором или ударной дрелью

Вначале потребуется высверлить отверстия на глубину будущего залегания проводки. Для этого используют специальные сверла и долото для обработки бетона. Дрель в режиме нанесения ударов работает намного хуже, чем перфоратор такой же мощности. Отверстия располагают на расстоянии 1÷1,5 см друг от друга по всей линии, а затем снимают часть перегородок между ними направлением перфоратора под острым углом к стене. Затем сверло заменяют долотом. Им расширяют штробу, одновременно убирая оставшиеся перегородки.

При ударах перфоратором от стены отлетают на мелкие кусочки, края борозд получаются рваными и неровными, в результате образуется много пыли и создается большой шум. Пользование берушами немного спасет слух работающего. Создание штроб перфоратором напоминает работу молотком и зубилом, но здесь процесс полностью механизирован.

Работа болгаркой и перфоратором

Чтобы края борозд получились ровными, их прорезают кругом с алмазным напылением, установленным в угловую дисковую машинку. Без него эта работа не получится. Вначале прорезают одну канавку, а затем параллельно ей вторую по заранее подготовленной разметке на одинаковом удалении. В это время выделяется очень большое количество пыли, что является серьезным недостатком метода. Пространство между канавками выбивают долотом перфоратора. В штукатурке эту работу можно сделать молотком и стамеской.

Работа штроборезом

Профессиональный инструмент для создания штроб в плотных бетонах и камнях имеет электродвигатель, от которого вращаются сразу два алмазных диска, прорезающие параллельные канавки. У этого инструмента можно настраивать глубину прорезов и устанавливать расстояние между ними. К рабочему органу подключается шланг промышленного пылесоса, через который отводится вся образующаяся при резке пыль. Внутренняя система уплотнений значительно уменьшает ее проникновение в помещение.

Выборку камня между прорезанными канавками штроборез не делает. Эту операцию придется выполнять долотом перфоратора. Борозды, созданные таким методом, обладают самым аккуратным видом и выполняются за наиболее короткое время. Однако, профессиональный штроборез в комплекте с промышленным пылесосом является дорогостоящим инструментом и его приобретают для постоянной, длительной работы. Только в этом случае он окупается. Но для поведения единичных ремонтов его несложно взять в пунктах проката.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Важно! Штробление всегда происходит с повышенными шумовыми эффектами. Весь дом будет слышать ваши работы, благодаря неизбежной вибрации стен. Поэтому такие работы следует проводить в будние дни с 10 до 17 часов

Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте

Поэтому такие работы следует проводить в будние дни с 10 до 17 часов. Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте.

Требования и нормы для проведения штроб

Чтобы узнать, как проштробить стену под проводку своими руками, для начала ознакомьтесь с некоторыми общими правилами. Перед началом работ и выбором рабочего оборудования нужно разметить расположение кабелей в вашем жилом помещении. При этом необходимо учитывать строительные требования и нормы, отраженные в СНиП 3.05.06 — 85. В чертеже обязательно указать места для ламп, светильников, коробок, розеток, выключателей и путь прохождения проводов, которые соединят все это вместе.

Штробы, в которых будут спрятаны ваши кабеля, должны быть проделаны в вертикальном либо горизонтальном направлении. По диагонали располагать провода строго запрещено, но есть исключения — например, мансардный тип строения. Здесь выемка должна делаться параллельно стене, которая находится под уклоном. Пересекать друг друга штробы не должны.

Интересно! Ноль и фаза в электрике

Провод между двумя точками можно поворачивать только один раз. Перегиб кабеля вызывает его перегрев, а это означает угрозу воспламенения.

Штробы необходимо делать, отступая на некоторое расстояние от пола и потолка, обычно не более 1 см. Расстояние от дверных проемов также 1 см, от газовых труб, батарей отопления — 4 см.

Внутренние несущие стены штробить можно только с разрешения специальных организаций. В многоквартирных домах на первых этажах этот процесс требует внимания и профессионального подхода, т. к. нагрузка на электропровода достаточно высокая.

Если вы хотите проштробить потолок, нужно найти самый короткий отрезок от люстры. Но лучше в потолке эти выемки вообще не делать, так же как и в полу. В крайнем случае штробы прокладывают в стяжке — заливают бетоном, формируя отверстия для укладки проводов.

Опасно делать штробы в горизонтальном направлении, потому что это снижает несущую способность стены. Такие отрезки лучше формировать за натяжными потолками, а провода располагать по вертикально расположенным углублениям.

На участке соединения проводов с розеткой или выключателем можно сделать выемку побольше для удобного расположения в коробке. Но все остальные требования нужно соблюдать в полном объеме. Все эти правила и правильная схема разработаны для безопасной и полноценной работы проводки скрытого типа.
