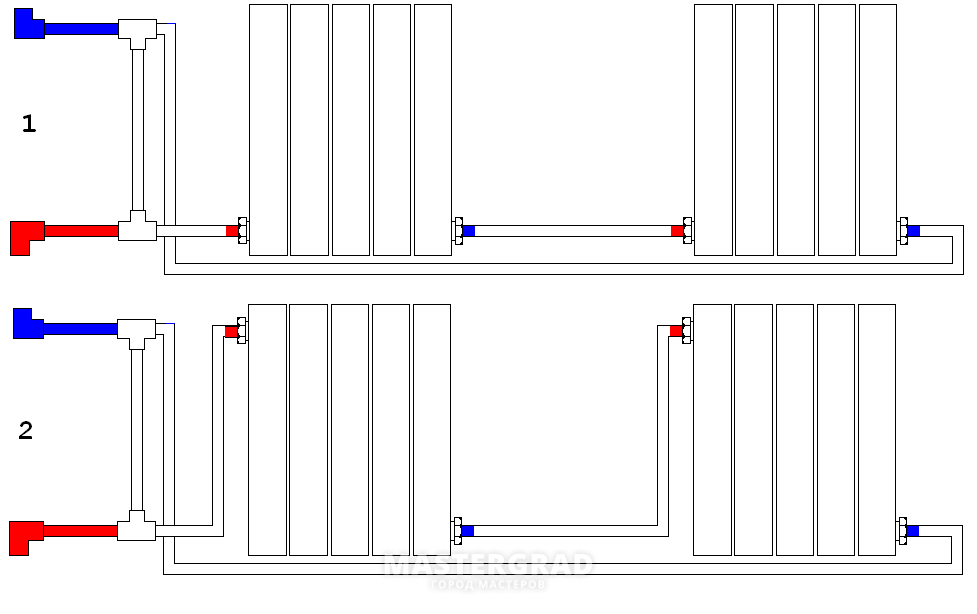

Соединение радиаторов отопления между собой

Обвязка полипропиленовыми трубами – принцип выполнения

В последнее время полипропиленовые трубы становятся все более популярными. Разумеется, правильное подключение радиаторов отопления и обвязку можно выполнять и любыми другими трубами, но большинство профессионалов рекомендуют все же останавливать свой выбор именно на этих.

Для обвязки рациональнее всего использовать полипропиленовые угловые шаровые краны – они значительно проще в монтаже, да и стоимость их относительно невелика.

Обвязка полипропиленовыми трубами выполняется следующим образом:

в мультифлекс, соединяющийся с любым выходом, вставляется муфта с накидной гайкой; посредством заранее прикрепленных скоб на стене фиксируются трубы

Важно, чтоб они не касались стены, а находились в 2-3 см от ее поверхности

Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Мы уже практически знаем, как правильно подсоединить радиатор отопления. Подсоединение кранов выполняется так:

• изначально кран необходимо разобрать;
• в радиатор вкручивается штуцер с накидной гайкой;
• при помощи специального ключа закручиваем гайку.

Для качественного выполнения столь простого, и в то же время, достаточно важного действия необходимо будет использовать специальный ключ – без него вы не сможете нормально затянуть «американку». Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:

Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:

• уплотнители;
• набор ключей;
• пакля;
• резьбовая паста;
• нити для резьбы.

Инструменты и материалы для монтажа радиаторов отопления

Необходимые материалы и инструменты

Для наращивания секций необходимо приобрести полный комплект деталей:

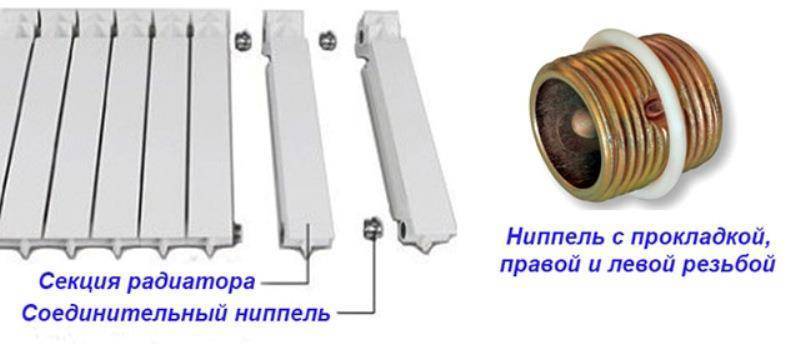

• Ниппель – переходник, чтобы соединить одну секцию радиатора отопления, потребуется как минимум две штуки;
• Пакля льняная для паковки резьбы на ниппеле;
• Силиконовое кольцо, по одному для каждого ниппеля;
• Монтажный ключ с воротком;
• Копчиковый сантехнический ключ.

Примерно тот же набор понадобится для того, чтобы соединить несколько дополнительных чугунных секций. Для наращивания батареи из чугуна обязательно придется обзавестись газовой горелкой для выжигания пробки заглушки. Если в алюминиевом корпусе все тройники, заглушки, в том числе и кран Маевского, снимаются просто, то на чугуне предварительно выжигают паклю, лишь потом можно будет снять пробку и соединить корпус с дополнительными регистрами.

Также потребуется перфоратор или ударная дрель, кронштейны и дюбеля, с помощью которых усиленный радиатор отопления нужно будет монтировать на новом креплении.

Как провести соединение батареи?

Не разбираясь в том, как соединить батареи отопления, не зная принципа работы отопительной системы, правильно нарастить радиатор не получится.

Подготовительные работы

Первым делом надо провести подготовительные работы. Сюда относится демонтаж радиатора. Нужно снять секции, которые планируется нарастить.

Батарею надо почистить, убрать ржавчину, пыль и грязь.

Следует осмотреть отверстие с резьбой, которое соединяло конструкцию с трубой. Тут могут быть наросты. Их надо удалить при помощи наждачной бумаги. В противном случае межсекционная прокладка установлена будет негерметично. А это может привести к тому, что отопительная система будет течь.

Присоединение секций

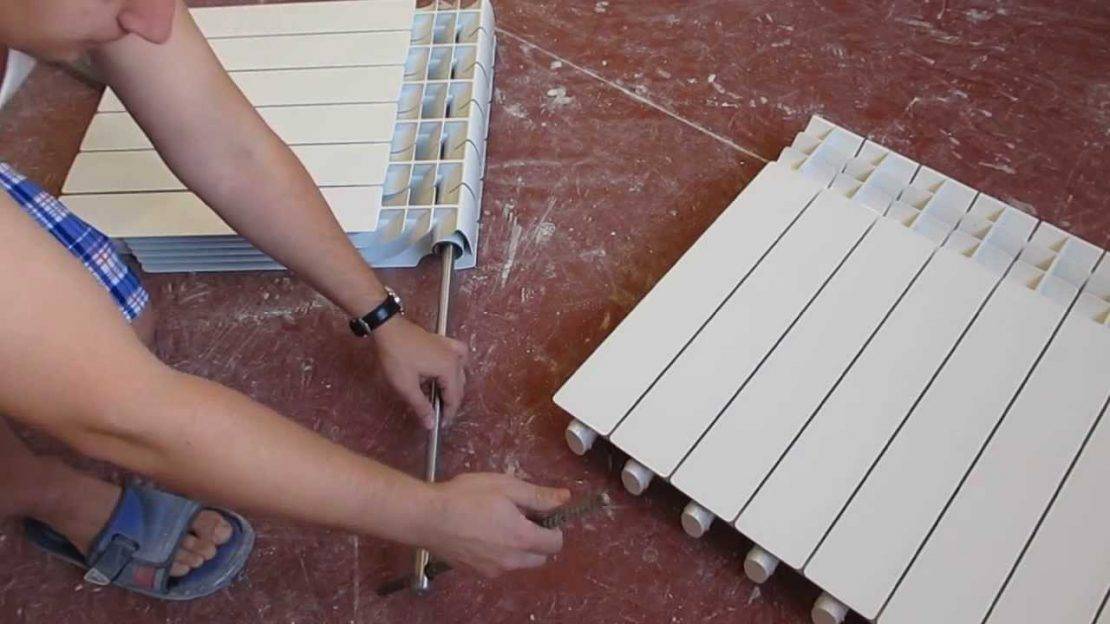

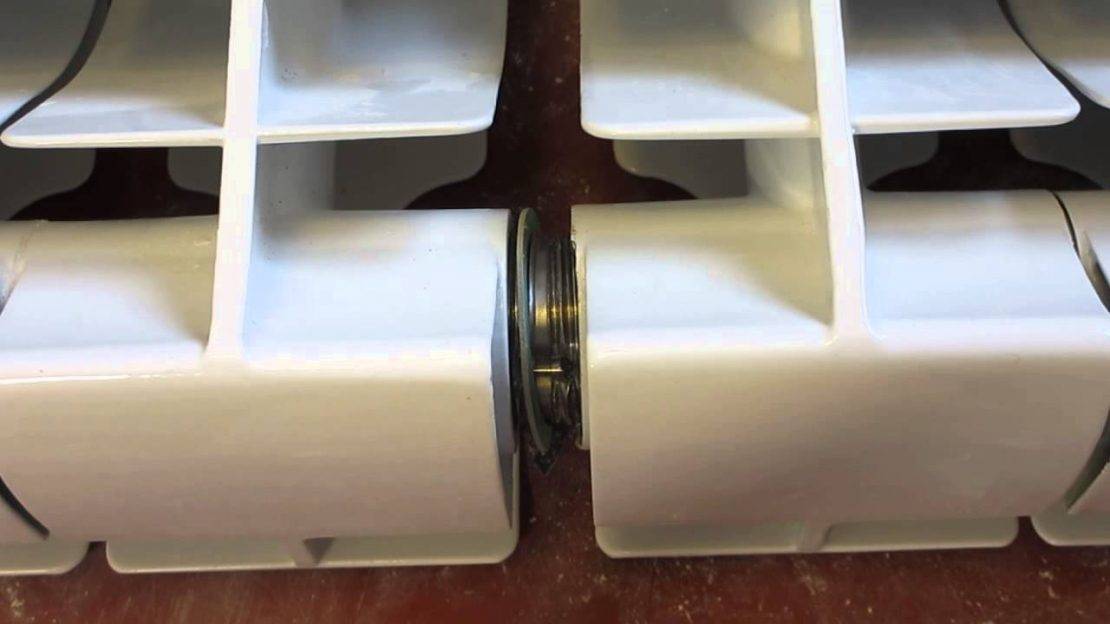

Дальше проводится присоединение секций. Соединяемые секции плотно приставляют к батарее. Делают прокладку. При помощи радиаторного ключа измеряют расстояние до ниппеля. На отмеченную длину вставляют ниппель в батарею. Трубным ключом прокручивается радиаторный ключ. Потом ниппель заворачивается на две противоположные секции. Делают 3 оборота радиаторным ключом. Аналогичные действия проделываются с нижней частью батареи.

Далее берутся паронитовые прокладки и боковые пробки и устанавливаются в батарею. При этом используют трубный ключ. Главное затянуть очень крепко, чтобы создать надежную, герметичную конструкцию. Секция присоединена к радиатору. Аналогичным образом проводится подсоединение остальных секций.

Крепление радиатора к стене

После того, как все дополнительные секции присоединены, проводится монтаж радиатора к стене. Для этого устанавливают крюки на уровне расположения батареи. Вешается конструкция. Все места соединений фиксируют при помощи фитингов. Делают затяжку гаечным ключом. Все места соединений обрабатывают герметиком. Последнее время в продаже появились специальные клейкие ленты для труб.

Проверочные работы

Полученная конструкция одним концом вставляется в трубу, а другим – в батарею. Места соединений закручиваются плотно гаечным ключом. Когда монтаж фитинга завершен, проводится гидроизоляция.

После того, как сборка батарей отопления завершена, систему осматривают на наличие дефектов. Если все в порядке, проводится пробный пуск теплоносителя. Первый раз вода пускается под пониженным давлением. Это позволяет обнаружить, где соединение некачественное и дает течь. При обнаружении подтеков воду выключают и начинают работу по устранению проблемы. Второй раз теплоноситель пускается под нормальным давлением.

После того, как подсоединить батарею отопления удалось, надо дать радиатору поработать несколько часов. И спустя это время проверить состояние труб, фитингов, батарей.

Варианты бокового подключения радиаторов

Отопительные приборы можно подключать различными способами. Наиболее популярным считается боковое подключение аккумулятора.

Для этого типа подключения характерно подключение к верхней трубе, и к нижней. Получается, что оба патрубка расположены с одной стороны радиатора.

Распространенным считается вариант подключения биметаллических радиаторов боковым способом, поскольку создается возможность максимального обогрева помещения.

Необходимо учитывать, что стальные радиаторы с большим количеством секций для бокового подключения не используются, так как последние элементы могут недостаточно нагреваться. Правда, если нет другого способа монтажа, то проблема устраняется удлинением потока теплоносителя.

Как нарастить биметаллический или алюминиевый радиатор отопления

https://youtube.com/watch?v=WVaAIpzGIko

Рассмотрим подробнее варианты бокового подключения радиаторов отопления.

Одностороннее

Этот способ бокового подключения радиатора предполагает, что подключение комплекта труб подачи и обратки теплоносителя выполняется с одной стороны батареи. Подобный принцип соединения считается более рациональным для домов в один этаж. Чаще всего используется при подключении радиаторов отопления сбоку, имеющих до пятнадцати ребер отопления, передающих тепло в помещение. Но если количество секций превышает указанное количество, то эффективность обогрева может снизиться – последние секции останутся холодными.

Диагональное

Второе название этого способа бокового подключения панельных радиаторов – перекрестное, когда подключаются удлиненные панели или многосекционные радиаторы.

Устройство радиатора позволяет равномерно распределить теплоноситель внутри и создать все условия для максимальной теплоотдачи.

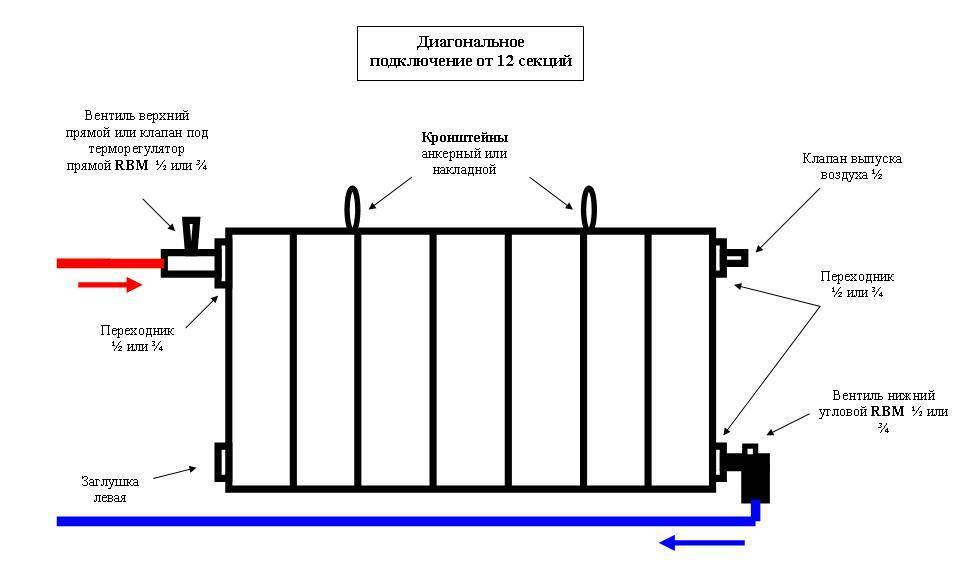

Диагональное подключение радиатора

Установка проста – подача воды подается в верхнюю трубу, а обратка выходит из нижней трубы с другой стороны радиатора.

Главным преимуществом этого варианта являются минимальные теплопотери, которые не превышают двух процентов. От правильности определения возможности подключения батареи к общей сети зависит качество обогрева помещений.

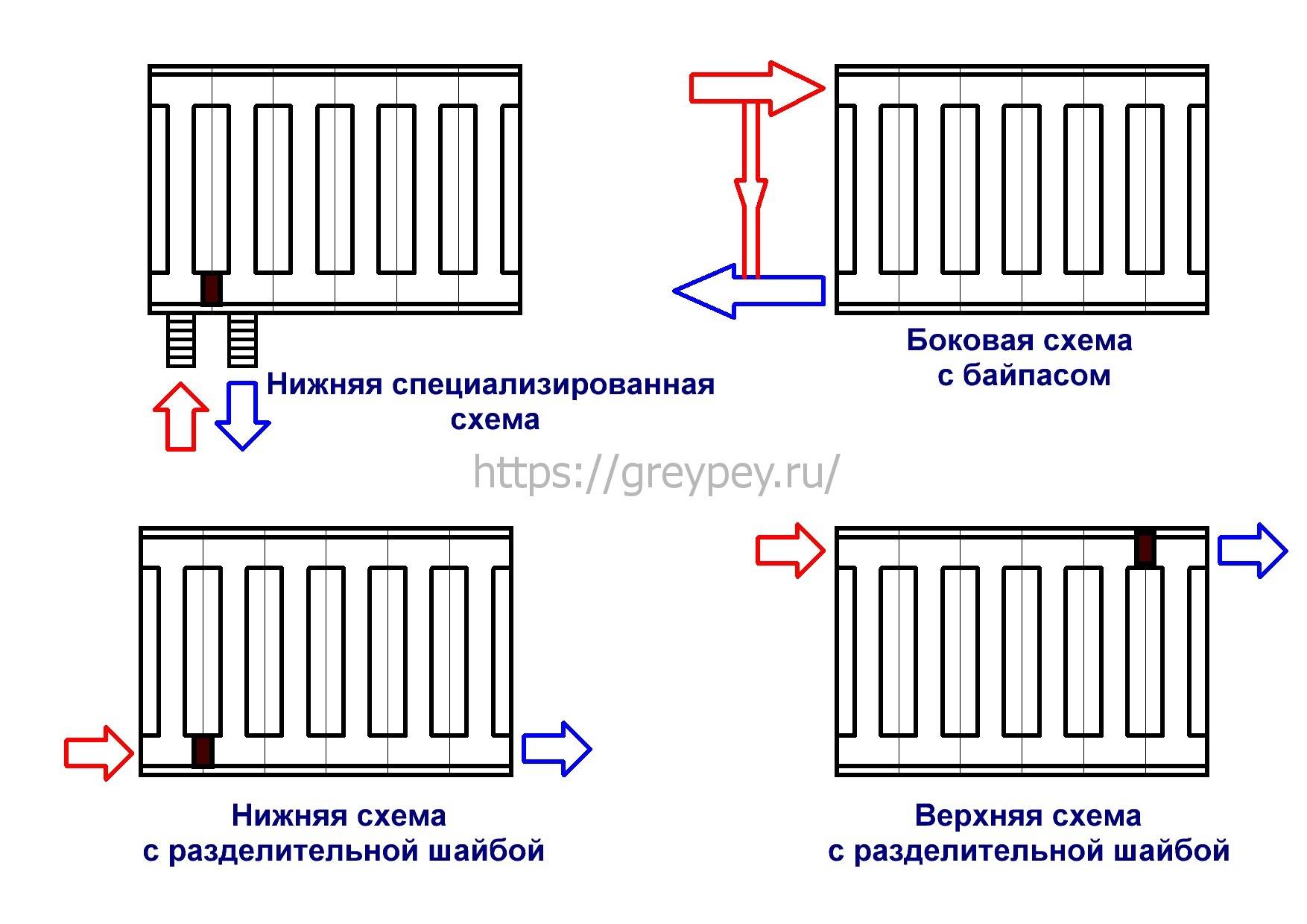

Способы подсоединения

Возможные способы подключения алюминиевых радиаторов — боковое и нижнее, в зависимости от того, к какой части идут подводящая и отводящая трубы.

Одностороннее

В этом случае трубопроводы находятся с одной стороны прибора.

Подводящая труба сверху, отводящая снизу.

Вариант преобладает в многоэтажках, т. к. удобен при стандартном прохождении стояка сбоку от радиатора.

Такое подключение обычно используется при количестве секций батареи не более 10, иначе её дальний край плохо греется.

Важно!

При большем количестве секций возможно установитьтрубку — удлинитель потока. Она будет подводить теплоноситель к средней части радиатора.

Диагональное

Этот вариант считается эталонным и берётся за образец при испытаниях теплосистем. На верхний вход с одной стороны радиатора идёт теплоноситель, выход же располагается внизу с противоположной стороны.

Фото 2. Двухтрубная схема с диагональным подключением радиаторов. Показаны верхний и нижний краны.

В таком случае обеспечено диагональное прохождение теплоносителя через всю батарею и равномерный её нагрев. При количестве секций в радиаторе около 15, система работает оптимально.

Внимание! Обратный вариант бокового подключения (вход снизу, выход сверху) будет серьёзной ошибкой и критично понизит эффективность

Нижнее

И подающая, и отводящая трубы подсоединены с нижней стороны. Трубы в этом случае спрятаны в пол, что делает это самым эстетичным вариантом с точки зрения внешнего вида. Недостаток: радиатор может не полностью прогреваться, теплопотеря достигает 15%.

Подача водяного теплоносителя в радиаторы

Однозначного критерия, определяющего, как правильно подсоединять батарею к теплотрассе с горячей водой, выработать невозможно. Производители отопительных радиаторов наполнили рынок приборами с разными схемами размещения входных гнезд для подачи и выхода теплоносителя. Архитектурно-планировочные соображения вносят свою лепту в мотивацию выбора способа установки батарей и их подключения к стояку.

Во многих случаях концепция «правильно подключить батареи» означает максимально спрятать в полу или в стенах все трубопроводные коммуникации, не вникая особо, каким способом – диагональным или другим методом – придется осуществлять подключение. Выпускаются модели, позволяющие подсоединять трубы не только с боковых сторон, но даже снизу, используя компактно расположенные патрубки (в современных изделиях расстояние между ними всего 50 мм).

Единственным критерием, позволяющим объективно оценить эффективность подключения по выбранной схеме, является температура окружающей обстановки в помещении. Комфортный микроклимат в доме или квартире напрямую зависит от того, насколько правильно определено количество секций каждого отопительного прибора, и от их теплоотдачи, уровень которой можно варьировать способом монтажа трубопроводов разводки с батареями.

Подсоединение радиаторов к отопительной магистрали реализуется по нескольким схемам, среди которых наиболее распространенными являются:

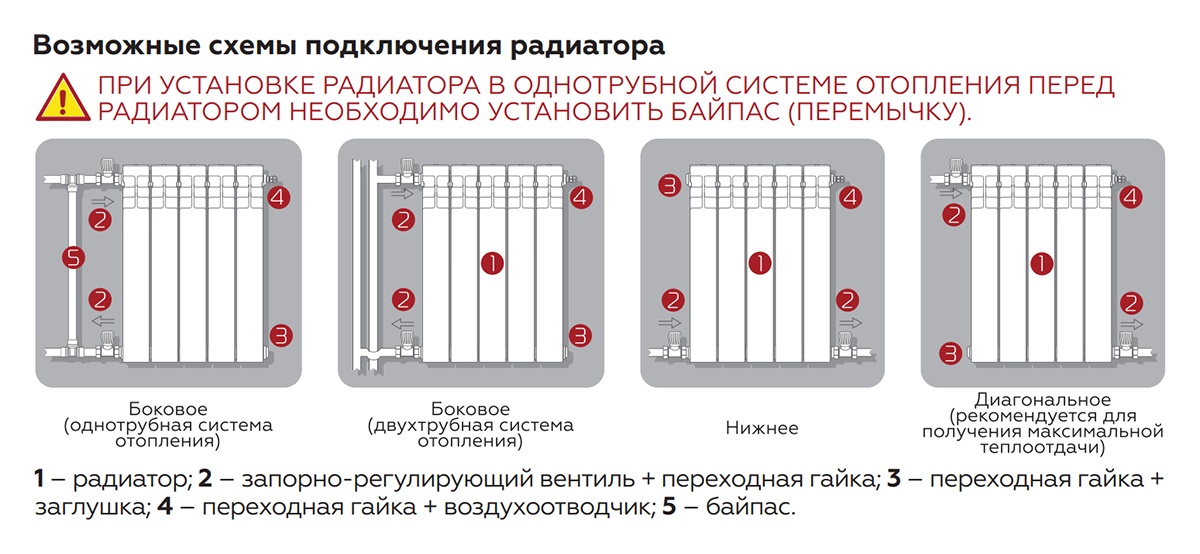

Схемы подключения радиаторов отопления к магистральной сети

• поз. (а) – боковое одностороннее подсоединение;
• поз. (б) – диагональное подсоединение;
• поз. (в) – нижнее разностороннее;
• поз. (г) – нижнее подключение, на рисунке представлены варианты подключения к однотрубной и двухтрубной СО.

На схемах красными линиями и стрелками показано движение горячего теплоносителя, синими линиями и стрелками – направление холодного (остывшего) теплоносителя.

Особенности схем подключения

1. Боковое одностороннее расположение входа и выхода теплоносителя популярно в квартирах многоэтажек как наиболее удобное для монтажа с принятым вертикальным прохождением отопительных стояков. Наилучшую теплоотдачу достигают при подаче горячей воды в верхний патрубок и вывода остывшей жидкости – из нижнего патрубка (поз. а на рис.).

Параметры теплоотдачи при боковой развязке приняты в качестве базового эталона при сравнении с другими схемами (диагональной, нижней и их вариациями). Теплоотдача схемы (а) принята за 100%. Кроме того, при расчетах мощности приборов отопления вводится поправочный коэффициент, повышающий или понижающий расчетные показатели. Для радиаторов с боковым подключением условились принимать К=1,0. Для диагональной подводки К=1,1-1,2, для нижних подключений коэффициент варьируется в пределах от 0,7 до 0,9.

При подаче горячей воды к нижнему патрубку теплоотдача снижается от 5 до 10%.

2. Правильно подключенное диагональное подсоединение предполагает подачу горячей жидкости в верхний патрубок с одной стороны батареи и отвод холодной воды с нижнего противоположного (по диагонали) штуцера (поз. (б) на рис.). Схема наиболее эффективна в многосекционных батареях, ее теплоотдачу приравнивают к 102% от аналогичного параметра эталонной боковой развязки. Диагональное подключение лучше других схем обеспечивает равномерное распределение тепла по площади радиатора.
3. Нижнее разностороннее подключение реализуется подсоединениями подачи и обратки в противоположных нижних торцевых патрубках радиаторов (поз. (в) на рис.). По сравнению с боковой схемой потери тепла составляют 20-25%. Но эта схема устраивает многих владельцев благодаря возможности соединений с упрятанными под полом магистральными трубами. Чаще всего используется в частных постройках.
4. Нижнее подключение через соседствующие патрубки по показателям аналогично предыдущей схеме. Ее использование вызвано архитектурными соображениями, когда все коммуникации утоплены в бетонной стяжке пола или под фальш-полом.

Виды отопительных радиаторов

В продаже существует несколько видов и типов радиаторов, каждый из них различают по используемым материалам, принципам самостоятельного монтажа, способам крепления к поверхности. Наибольшую популярность приобрели панельные батареи из стали и секционные радиаторы.

Основой стальных панельных радиаторов является панель, она очень тонкая и состоит из плоских металлических пластин. Такие радиаторы целесообразно устанавливать боковым или нижнем способом.

Широкое использование приобрели в загородном строительстве при проектировании отопления в частных домах. Предпочитаемые материалы: алюминий и сталь.

Материалом для секционных радиаторов служит алюминий (иногда встречаются биметаллические). За счет этого конструкция существенно облегчена. Подключаются преимущественно боковым способом. При монтаже в основном используют пропиленовые трубы.

В сфере ремонта и строительства последние несколько лет выражена тенденция по замене чугунных радиаторов на биметаллические батареи. Лидерами по этому направлению становятся дома с центральным отоплением. Массовый отказ от чугунных батарей спровоцировали несколько факторов: тяжесть и громоздкость конструкции, накопление ржавчины, а также осадка и песка в самом радиаторе (происходит это из-за низких характеристик теплоносителя), и как следствие – уменьшение теплоотдачи батареи. Биметаллические радиаторы лишены таких проблем.

Важно помнить о совместимости материалов и соблюдать правила при монтаже. Так, к примеру, к медным трубам допустимо подключить радиаторы из стали или алюминия

Но если трубопровод состоит из обычных труд, то тут допустима установка исключительно алюминиевых радиаторов.

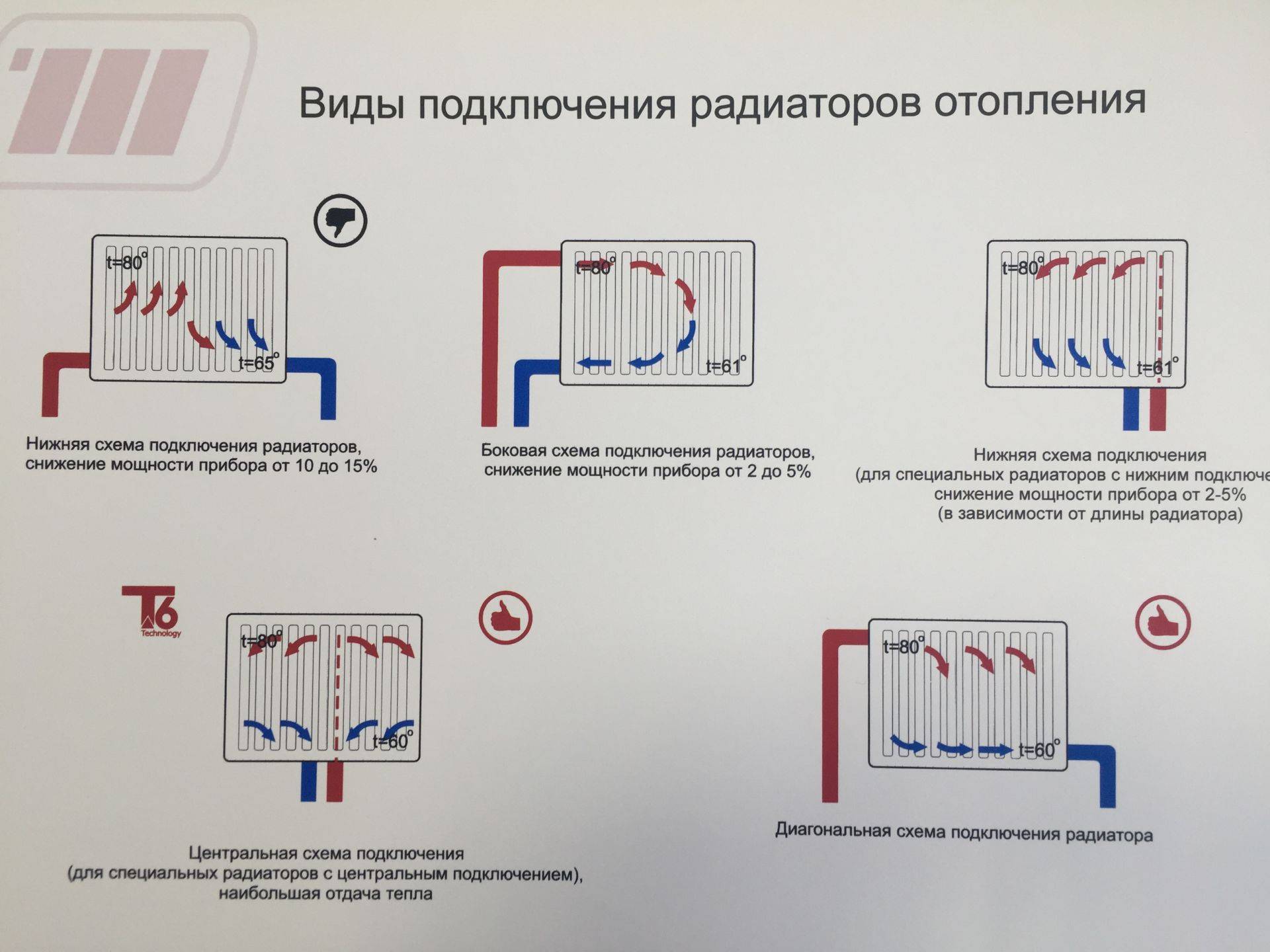

Какая схема подключения батареи самая эффективная?

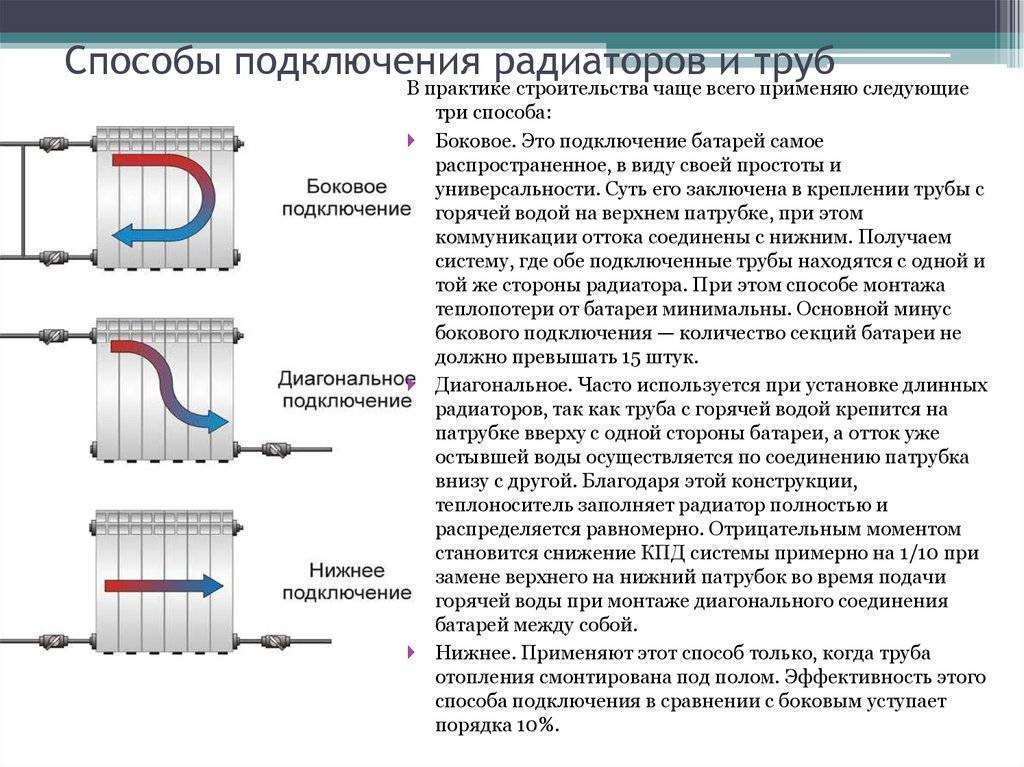

Различают три способа установки радиатора.

Диагональная

Считается наиболее эффективной и используется в большинстве случаев.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.

Это связано с высоким КПД:

1. Теплоноситель поступает в батарею из верхнего угла.
2. Жидкость расходится по всему доступному объёму.
3. Вытекает в противоположной точке.

По этой схеме проводят испытания систем на фабриках.

Нижняя

Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.

Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.

Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.

Боковая или односторонняя

Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.

Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.

Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.

Важно! Этот фактор не затрагивает панельные теплообменники, в которые ставят специальные стержни, улучшающие подачу

Особенности установки различных видов радиаторов

Радиаторы отопления для помещения по материалу изготовления разделяются на несколько видов. Каждый имеет свои особенности монтажа.

Давайте перечислим их.

Алюминиевые

Самые бюджетные отопительные приборы. Характеристика моделей:

• корпус изготавливается методом вдавливания расплавленного металла в форму, процесс происходит под высоким давлением;
• конструкция цельная, лёгкая, с проточными каналами внутри;
• поверхность алюминиевая, защищённая прочной плёнкой.

Особенность установки – сложно подсоединить патрубок из алюминия к сети теплоснабжения, который состоит из стали. Причина – прямой контакт двух металлов приводит к образованию разрушительных процессов в алюминии.

Решение проблемы: подключение приборов должно происходить путём прикручивания специализированных переходников для подсоединения к трубам теплоносителя. Можно использовать запорные краны с патрубками из бронзы.

Стальные

Одни из самых популярных моделей отопительных приборов, т. к. батареи из стали нагреваются за считанные минуты. Бывают двух видов: монолитные и секционные трубчатые.

Биметаллические

Отопительный радиатор, состоящий из двух металлов:

• основа – это каркас в виде трубки из стали, где горизонтальные коллекторы соединены друг с другом вертикальными каналами;
• корпус состоит из алюминия, который повышает теплотехнические функции прибора.

Биметаллические батареи проще всего монтировать самостоятельно. Достаточно иметь под рукой инструкцию, которая идёт в комплекте к любому прибору.

Простота установки приводит к тому, что биметаллические батареи чаще всего выбирают, чтобы произвести замену устаревших радиаторов, не изменяя расположенность трубопроводов с подводящейся горячей водой.

Модели из чугунного материала

По внешнему виду приборы не очень красиво смотрятся, но не всегда стоит акцентировать на этом внимание и отказываться от дешёвого, эффективного и простого в эксплуатации приспособления

Прибор состоит из отдельных элементов. Батарею принято собирать из разной численности регистров с минимальным количеством в 2-4 шт. В чугунном радиаторе можно убрать или добавить секцию. Подобным образом происходит корректировка производительности и починка обогревательного прибора.

Медные

Наиболее дорогая по стоимости разновидность радиаторов. Цена высока из-за характеристик:

• медь – хорошо проводит тепловую энергию;
• продолжительность службы около 30 лет;
• внутреннее наполнение состоит из вертикальных труб из меди, которые отталкивают вредные примеси теплоносителя;
• металл устойчив перед ржавчиной.

Особенность подключения – вариант крепления приспособления к трубопроводу отопительных систем. Для установки понадобятся специальные фитинговые элементы, сгоны и переходники. Нужно это для того, чтобы избежать прямого контакта меди с железом.

Пластиковые

Такие радиаторы совсем недавно вышли на российский рынок. Модели считаются пробными, их наивысшая степень прогрева составляет 80С. Предельное давление ограничено, не должно быть более 3 атм.

Приборы можно установить в любом жилом здании. О тонкостях установки известно очень мало, т. к. спросом такие радиаторы не пользуются. В процессе монтажа рекомендуют опираться на инструкцию или же доверить дело опытному мастеру.

Виды радиаторов для обвязки

Радиаторы отопления различаются формой, конструкцией, материалом

Тип радиаторов для обвязки жилого помещения должен быть продуман еще на этапе строительства, чтобы здание было заранее подготовлено к установке всей отопительной системы. Приборы отопления различаются по нескольким критериям.

По материалу, который применяется при их изготовлении:

• Чугунные были на пике популярности в советские времена и до сих пор часто встречаются в квартирах. К достоинствам такого вида приборов относится большой срок службы и нетребовательность к теплоносителю – в них можно использовать любую жидкость, не задумываясь о ее качестве. Из недостатков стоит отметить внешний вид – такие батареи сложно вписать в современный дизайн помещения. Кроме того, чугунный радиатор имеет очень низкую теплопроводность что значительно увеличивает затраты на топливо.
• Алюминиевые имеют разнообразный дизайн и высокую теплопроводность. Единственный недостаток – алюминиевый радиатор очень чувствителен к качеству воды. Перед использованием ее следует хорошо профильтровать.
• Стальные могут быть панельными и трубчатыми. Первый вариант относится к бюджетной категории, но имеет высокую теплоотдачу. Такие радиаторы неприхотливы, поэтому широко применяются в жилых и офисных помещениях. Второй вариант относится к категории «премиум». У таких приборов большой срок службы, высокая теплопроводность и привлекательный внешний вид.
• Биметаллические имеют длительный срок службы, обладают высоким уровнем теплоотдачи. Единственный недостаток – биметалл дорого стоит.
• Медные – самые стойкие, они почти не изнашиваются в процессе эксплуатации. Особенности конструкции позволяют использовать как теплоноситель воду и антифриз. Такие батареи рассеивают тепло, увеличивая эффективность отопления. Недостаток – очень высокая цена.
• Пластиковые – бюджетный вариант для тех, кто желает сэкономить. Они обладают малым весом, просты в монтаже, достаточно стойкие к износу и недорогие. Недостаток – теплоноситель не должен нагреваться больше 80 градусов.

Схема подключения однотрубной и двухтрубной системы отопления

При подключении радиаторов к системе отопления применяются две схемы соединения. При выборе неподходящего способа теплопотери могут достигать 50%.

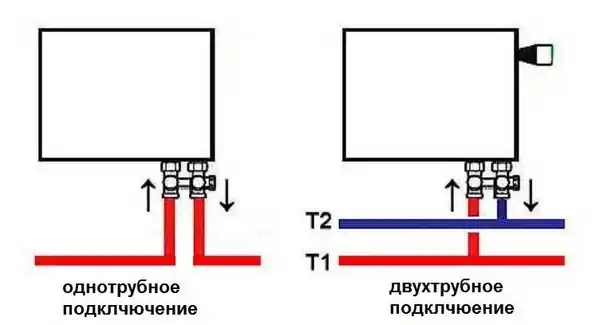

• Однотрубная схема позволяет использовать минимальное количество труб. Серьезный недостаток – последовательно соединенные приборы прогреваются неравномерно. Расположенные ближе к котлу греются сильнее, значительно удаленные от него могут оставаться холодными. Такой эффект наблюдается на первых этажах многоэтажных домов, где теплоноситель движется сверху вниз.
• Двухтрубная схема разводки. Здесь используется две трубы. Одна – подача теплоносителя, по ней идет горячая вода от котла, вторая – обратка, остывший теплоноситель возвращается в нагревательный бак. При такой схеме батареи прогреваются равномерно, что сокращает теплопотери.

Монтаж батарей имеет свои особенности из-за их типа и материала стен. Для тяжелых чугунных радиаторов следует выбирать массивные держатели из более толстого металла. Для легких алюминиевых, биметаллических или стальных применяются более тонкие кронштейны.

Модель первая

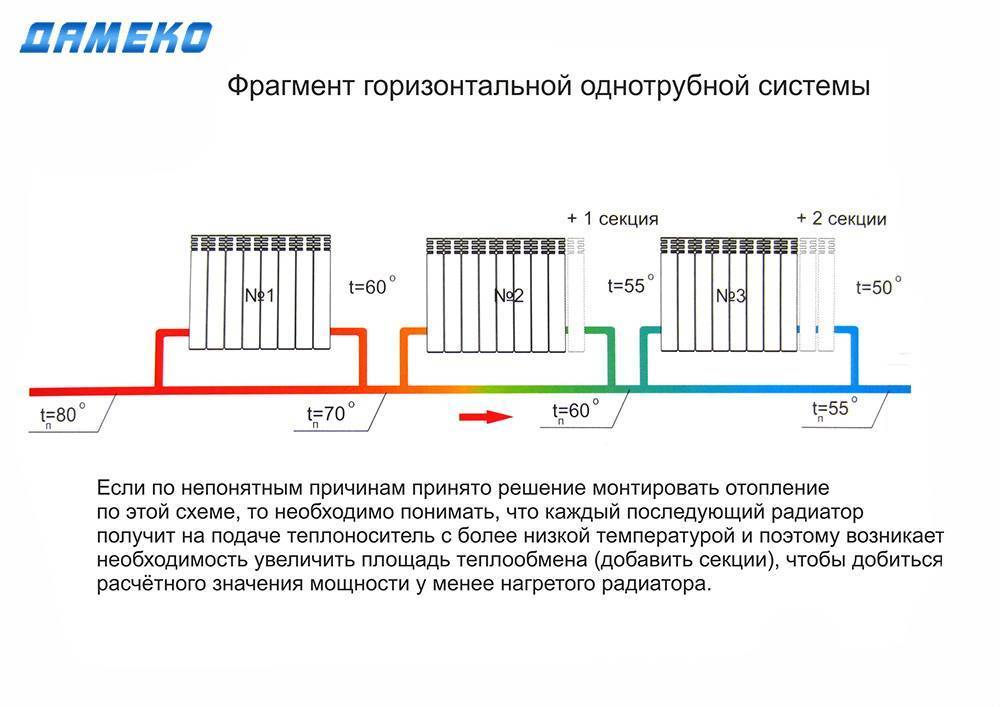

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх, и, вытесняя столб холодной воды, поступает поочередно во все нагревательные приборы. А затем опускается, поступая в котел для последующего нагрева. Способ экономичный, зачастую применяется при отоплении многоэтажных домов.

Плюсы и минусы

Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Однако имеются существенные недостатки:

• при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной;
• подача тепла не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
• возможно только нижнее подключение батарей.

Методы преодоления недостатков

• каждый последующий агрегат должен состоять из большего числа секций, чем предыдущий;
• можно увеличить количество батарей в комнате;
• первыми подключить помещения с наибольшими теплопотерями;
• установить вентили при диагональном подключении радиаторов;
• оснастить систему циркуляционным насосом.

Особенности алюминиевых радиаторов

Как правило, схема алюминиевого радиатора отопления схожа с устройством приборов, выполненных из чугуна или биметалла. Внутри агрегата есть верхний и нижний коллекторы, которые соединены между собой перемычками. Снаружи трубы закрыты алюминиевым корпусом, имеющим хорошую теплоотдачу.

В продаже можно найти алюминиевые радиаторы следующих видов:

1. Секционные батареи изготавливаются методом литья. Сплав кремния и алюминия заливают в формы под высоким давлением. Самые хорошие европейские радиаторы, изготовленные из первичного сплава. Они достаточно прочные, не так сильно подвержены коррозии. Радиаторы из Китая производят из вторичного сплава или его первичной разновидности, но низкого качества. Из-за этого китайские приборы имеют низкую теплоотдачу и невысокую прочность.
2. Радиаторы, изготовленные методом экструзии, тоже состоят из отдельных секций, каждую из которых делают на экструдере, а потом запрессовывают с коллекторами литого типа. В некоторых случаях секции соединяют на композитный клей или сварку, но из-за этого увеличивается вероятность протечки. Экструзионные батареи отличаются от литых наличием швов на внутренней стороне ребер.
3. Самые дорогие анодированные приборы. Они производятся из очищенного алюминия. После этого поверхность подвергается анодному оксидированию. Благодаря этому агрегат защищен от коррозии. Анодированные приборы могут работать в системах с более высоким давлением. Их теплоотдача намного выше.

Устройство прибора отопления из алюминия

Чтобы установка алюминиевых радиаторов прошла по всем правилам, нужно разбираться в устройстве прибора. Секционные алюминиевые агрегаты имеют несколько секций, поэтому до начала монтажа их нужно собрать. Сборка радиатора отопления алюминиевого выполняется посредством резьбовых соединений. Силиконовые прокладки отвечают за герметичность всех соединений.

Технические характеристики отопительных приборов из алюминия:

• вес одной секции составляет 1-6 кг;
• габариты находятся в следующих пределах – ширина 80 см, высота от 38 до 59 см, глубина от 8 до 10 см;
• максимальное рабочее давление – 6-24 атм., но обычно не более 16 атм.;
• тепловая мощность – от 80 до 210 Ватт;
• количество циркулирующего теплоносителя – 0,25-0,46 л;
• допустимая температура теплового носителя – не выше 110°С;
• срок службы – до 20 лет.

Техника наращивания секций в биметаллическом радиаторе

Если мастер уже сталкивался со сборкой системы теплоподачи, то наращивание батарей отопления не доставит больших хлопот. Сначала требуется выполнить простые расчеты, определяя мощность батарей, а затем рассчитать количество дополнительных секций.

Инструменты и материалы для выполнения работ

Чтобы сборка радиатора отопления своими руками была проведена быстро, мастеру пригодятся:

• дополнительные секции;
• наждачная бумага средней фракции;
• радиаторный ключ;
• гаечный или разводной ключ;
• заглушки – их должно быть 2 – с правой и левой резьбой;
• ниппели, обычно идут в комплекте с прибором отопления или его секцией;
• эластичные прокладки для установки между секциями;
• паронитовые прокладки.

Не лишним будет запастись перчатками и маской – при зачистке элементов наждаком будет немного пыли. А теперь подробнее о том, как подсоединить батарею.

Поэтапные работы по присоединению секций батареи

Перед тем как соединить два радиатора, необходимо подготовить магистраль отопления. Сначала нужно отключить циркуляцию теплоносителя и снять батарею. Сегодня все биметаллические приборы выпускаются с оснащением шаровым краном, поэтому можно демонтировать батарею даже при циркулирующем теплоносителе, например, в многоэтажном доме.

Теперь поэтапная сборка радиатора отопления своими руками:

Демонтированный агрегат нужно уложить на ровную поверхность. Очистить от пыли и промыть изнутри для устранения накипи, отложений. Лучше всего выполнять промывку в ванной комнате, предварительно застелив дно ванной ветошью.
Промывка выполняется так – залить внутрь батареи специальное средство для размягчения отложений, затем дать время составу подействовать, слить отработку, промыть прибор изнутри проточной водой.
Проверить резьбовые стыки на торцах, резьба должна быть целой. Если в зоне стыка есть ржавчина, наросты или отложения, их нужно счистить наждаком. Чистую резьбу протереть ветошью, чтобы убрать возможные загрязнения, которые нарушают герметизацию приборов.
Сухой и промытый радиатор уложить на пол. Удобнее работать, если полы застелены мягкой ветошью, так приборы не будут биться о напольное покрытие, не повредят как отделку, так и защитный верхний слой. Ровная горизонталь требуется для точного соединения без перекосов – малейшие отклонения при стыковке приведут к образованию зазоров, течи.
Проверить качество ниппелей, резьбу на них и целостность гнезд, выложить паронитовые прокладки

Если на резьбе ниппелей есть сколы, а гнезда разбиты, детали нужно заменить.
Сдвинуть секции между собой так, чтобы между ними оказались зажаты ниппели и паронитовые прокладки.
Осторожно начать закручивать ниппель. С одной стороны детали резьба левая, а другая сторона оснащена правой резьбой, поэтому в процессе выполняется притягивание секций в равномерном порядке.
Работы выполняются радиаторным ключом, который поможет не только выполнить соединение радиаторов отопления между собой, но и разобрать их, чтобы открепить ненужные секции

Для открепления ниппель крутится ключом в другую сторону.
Немного притянув ниппели, проверить ровность стыка, закрутить ниппели до прочности на одинаковое количество оборотов.

Зная, как увеличить батарею отопления, мастер всегда сможет обеспечить качественный прогрев помещений, но только в случае использования секционных радиаторов. После стыковки деталей прибор нужно проверить на герметичность. Сделать это можно посредством залива в батарею подкрашенной жидкости. Закрыть заглушки, оставить прибор на несколько часов, иногда для тестирования требуются сутки, а затем осмотреть стыки – если протечек нет, то сборка проведена правильно, радиатор установить на место, запустить систему в эксплуатацию.

Варианты отопительных систем

Наиболее распространенными и востребованными являются однотрубная и двухтрубная отопительные системы. Рассмотрим каждую из них внимательнее и правильное подключение батарей отопления в каждом случае.

Однотрубная отопительная система используется сегодня преимущественно для многоэтажных домов.

Горячий теплоноситель распространяется по трубам сверху вниз, равномерно распределяясь по всем отопительным приборам. Подобная система монтируется довольно легко, требует сравнительно небольшого количества материалов. Но вместе с тем, она имеет и ряд недостатков:

• отсутствует возможность корректирования степени нагрева отдельных радиаторов;
• на нижних этажах температура батарей может быть значительно ниже, чем на верхних, поскольку теплоноситель доходит до них уже остывшим;
• в случае поломки на каком-либо этаже отключается весь стояк;
• достаточно сложно выполнить отключение от системы для установки автономного отопления.

Однотрубная отопительная система

Двухтрубная отопительная система чаще всего используется для создания отопления в частных домах, коттеджах. Она подразумевает подключение к радиатору сразу двух труб: по одной к батарее поступает горячий теплоноситель, а по другой производится отток уже остывшей воды

При этом важно учитывать – все радиаторы в двухтрубной системе подключаются только параллельно

Двухтрубная отопительная система имеет несколько весомых преимуществ. Прежде всего, температура всех радиаторов всегда будет равной, вне зависимости от того, насколько далеко от котла они установлены.

Кроме того, при таком типе системы существует возможность корректирования степени нагрева каждого отдельного радиатора – это позволяет создавать максимально комфортную температуру в каждом помещении.

Двухтрубная система отопления

Отопительная система такого типа включает в себя следующие элементы:

• радиатор с клапаном в верхней части и заглушкой в нижней;
• пробки радиатора;
• клапан с терморегулятором;
• байпас;
• хвостовик;
• запорный кран;
• муфты и контргайки;
• отопительные трубы (металлические, полипропиленовые).

Состав системы отопления

Следует отметить, что такой же набор комплектующих, за исключением клапана с терморегулятором и байпаса, подходит для монтажа однотрубной отопительной системы.
