Как собрать сифон для ванны, какие потребуются инструменты

Установка автоматического сифона своими руками

Процедура монтажа автоматических сифонов имеет несколько отличий по сравнению с установкой обыкновенных разновидностей устройств. В первую очередь речь идет о наличии некоторых дополнительных деталей, которые в обязательном порядке должны быть объединены друг с другом. Стоит также отметить, что никакая другая система не работает по такому принципу, даже пресловутый сифон полуавтомат. В целом процесс установки автоматического сифона выглядит следующим образом:

Первоначально собирается главная часть сифона в независимость конструкции

Абсолютно неважно, трубчатый или бутылочный вид имеется в наличии, поскольку состоит он всего из нескольких деталей, которые легко соединяются между собой.

Монтаж системы «клик-клак» довольно прост, поскольку весь запорный автоматический механизм располагается между самим сифоном и сливом в ванной. Исходя из этого, весь процесс компоновки практически не отличается от монтажа обыкновенной системы.
Установка автоматов с поворотным рычагом сперва подразумевает фиксацию самой рукоятки, которая монтируется непосредственно на выводящее отверстие

После этого от ее основания к гофре натягивается трос, а часть трубы служит при этом дополнительным элементом отводящей системы. Завершающим этапом служит монтаж механизма открытия-закрытия, фиксируемого на слив и присоединяемого к тросу.
В самом конце установки производится монтаж элемента, оснащенного водяным затвором трубчатого или бутылочного типа. Как правило, он собирается заранее, а фиксируется лишь в самом конце. При этом в обязательном порядке необходимо контролировать плотность соединения всех узлов и стыков. В свою очередь, если возникают подозрения в недостаточной герметизации, то лучше всего дополнительно промазать их слоем силикона.

Устройство и принцип работы

Канализационное оборудование под ванной или раковиной выглядит как соединение нескольких труб, отвечающих за непрерывный подвод воды. Одна труба – слив использованной жидкости, другая – перелив.

Иногда сливная система дополнена специальным приспособлением, которым контролируется уровень поступающей или убывающей воды.

Принцип работы подобных систем простой – вода, пройдя изгибы специальной формы, двигается дальше, но часть ее остается внутри. Такой подход помогает создать затвор, препятствующий распространению канализационных газов внутри помещения.

Полуавтоматический слив дает возможность человеку самостоятельно контролировать положение пробки в отверстии перелива. Можно наполнить или опорожнить ванную, не нагибаясь.

Классификация сифонов по конструкции слива

Современный рынок предлагает огромный выбор сифонов различных форм и размеров. В зависимости от того, каким образом сделан слив, различают следующие типы конструкций:

Полуавтоматический;
Классический;
Автоматический.

Механические

Классический вариант наиболее популярен, именно его сейчас можно найти практически в любом доме. Это как раз тот случай, когда для набора воды в ванную пробка вставляется в сливное отверстие, для выпускания воды она вытаскивается.

Полуавтоматические

Но инженерная мысль не стоит на месте, поэтому сейчас появились также полуавтоматические модели. Они оборудованы специальной ручкой, установленной на переливе. С ее помощью можно управлять процессами слива и перелива воды. В данном случае сливной и переливной блоки соединяются с внешней стороны ванны. Чаще всего в качестве ручки выступает крышка переливного отверстия. У ручки полуавтоматического сифона всего 2 позиции. Первая – когда перелив закрыт, а слив открыт. В таком положении вода будет набираться в ванную. Вторая – когда открыт слив и закрыт перелив. Тогда производится выпускание воды из ванной

Автоматические

Это новая, не так давно появившаяся модель сифонов. Она считается наиболее функциональной. Здесь процедура слива практически полностью автоматизирована. Сама конструкция схожа с полуавтоматическим сифоном. Но у этом модели процесс открывания и закрывания стока управляется при помощи заглушки, находящейся в устье слива. Если на заглушку надавить – она закрывается – работает, как пробка, вставляющаяся в слив в классической модели. Если надавить еще раз – открывается.

Автоматический сифон для ванны

Как заменить сифон под ванной?

Чтобы сделать замену сифона в ванной понадобится:

Если у вас в ванне установлен железный или чугунный сифон, то нужна будет

небольшая болгарка с отрезным кругом либо неширокое и неломкое полотно по металлу и защитная маска,
плоская и крестовая отвертка,
плоскогубцы,
силиконовый герметик,
если вы хотите установить автоматический сифон, то небольшая плоская отвертка и набор шестигранников,
если у вас чугунная обвязка, то еще молоток.

А какой лучше марки выбрать новый сифон, читайте в статье на нашем сайте «Популярные марки сифонов для ванн: какой лучше?».

Если вы задумались, как поменять сифон под ванной, то знайте, что работа по его замене состоит из 3 этапов:

I этап – Демонтажные работы,

II этап – Замена сифона в ванной на новый,

III этап – Проведение гидроиспытаний.

Далее рассмотрим более подробно, как заменить сифон под ванной — каждый из этапов.

Демонтажные работы

Замена сифона в ванной должна начинается с работы по демонтажу:

Выкрутите с помощью плоскогубцев против часовой стрелки слив из пластика в ванне, а после и перелив.

Сливное отверстие после демонтажа сифона

Однако, если слив и перелив не пластиковые, а сделаны из чугуна, то:

Используя болгарку, наденьте защитную маску, чтобы в глаза не попали частички пыли и металла, и аккуратно сделайте надпилы по кругу слива.
Важно! Глубина надпилов должна быть от 3 до 5 см. То же самое сделайте и с переливом

Возьмите молоток и с помощью него расшатайте сифон.
Вытащите сифон из отверстий в ванне, а после – из канализации.

Замена сифона в ванной на новый

Старый сифон снят: можно приступать к установке нового.

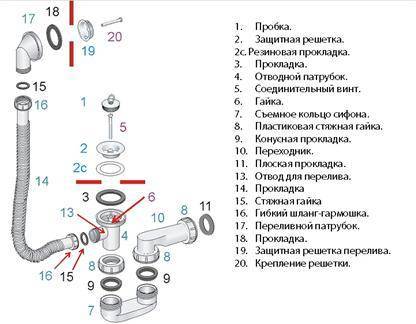

Наглядная схема, как подключить водяной затвор для ванн:

Схема подключения сифона под ванной

Смеситель.
Патрубок для смесителя.
Прокладка.
Гайка для фиксации.
Гибкая трубка.
Труба для воды.
Переливной узел.
Шланг для слива.
Сливная конструкция.
Компрессионное кольцо.
Муфта.
Сифон с двумя оборотами.

Тщательно обработайте силиконовым герметиком поверхность прокладки.
Важно! В комплекте есть еще одна прокладка, которую обрабатывать силиконом не нужно

Возьмите прокладку, обработанную силиконом, и установите ее отверстие слива, а после – вмонтируйте вторую. Убедитесь, что они надежно установлены.. 2.3

2.3.

1) Разберите перелив, т. к. обычно все детали для него продаются уже собранными. В итоге у вас должно получиться 3 изделия: прокладка, решетка с болтом, шланг и конструкция с резьбой.

2) Сделайте герметизацию, чтобы монтаж сифона для ванны прошел качественно. Для этого:

Тщательно смажьте силиконом посадочное место прокладки.
Зафиксируйте прокладку на изделие с резьбой.
Обработайте прокладку силиконом и сверху, что избежать контакта с водой.

3) Аккуратно растяните гофрированный шланг.

4) Наденьте на этот шланг гайку, которая должна быть в комплекте с сифоном.

5) Зафиксируйте деталь с резьбой.

Важно! Убедитесь, что собрали все правильно и все соединения надежно закручены. Иначе, после установки сифона на ванну будут протечки. 6) Аккуратно установите конструкцию из гофрированной трубы в отверстие перелива ванны, используя плоскую отвертку

6) Аккуратно установите конструкцию из гофрированной трубы в отверстие перелива ванны, используя плоскую отвертку.

Важно! В ходе этой работы не тяните сильно шланг. Иначе, гофрированные трубы повредятся, ведь они не отличаются высокой прочностью и надежностью. 7) С внутренней части ванны установите решетку с болтом и как можно сильнее ее закрутите

7) С внутренней части ванны установите решетку с болтом и как можно сильнее ее закрутите.

8) Вмонтируйте конец переливной трубы в отверстие слива и затяните пластиковую гайку. Перелив заменен.

9) Следующий шаг – это сборка сифона для ванны, как это сделать описано в самом начале нашей статьи.

Установка сифона завершена

Какие бывают сифоны?

Небольшой сифон

Итак, вы определились с выбором ванны и задались вопросом – какой сифон выбрать для чугунной ванны? Обычно обмотка входит в комплект к самой ванне. Если этого нет, то нужно позаботиться о приобретении сифона одновременно с ней. И не стоит стесняться прямо в магазине “на живую” собрать сифон, чтобы убедиться в том, что все детали на месте, и именно такая модель подойдет к вашей ванне.

Есть два вида сифонов, различающиеся по форме: S- и P-образные. Первые – скругленной формы, вторые – угловатые. Последние легче присоединять непосредственно к канализационной трубе. Для такого соединения не рекомендуют применять гофру, следует использовать только прямые участки труб.

Вне зависимости от вида сифона, желательно, чтобы на нем был специальный клапан для очистки. По способу монтажа различают скрытые обмотки и внешние. Последние изготовляют из нержавеющего металла, что придает им очень приличный вид. Да и ухаживать за ними проще – для этого не нужно залезать под ванну.

Стандартные размеры сифонов для ванн: отверстие слива – 5,2 см, трубки слива – 57-120 см. Хотя эти параметры могут и меняться в зависимости от размеров ванны и удаленности канализационной трубы.

Грамотная последовательность сборки

Первым делом следует провести замеры диаметров отверстий для слива и перелива, а также расстояние от пола — до нижнего края ванны. Материал изготовления также играет немаловажную роль, поскольку модели выпускаются компаниями-производителями, что называется, на любой вкус. Если бюджетные агрегаты легко приобрести в небольшом специализированном магазинчике, то за элитной техникой придется ехать в торговый гипермаркет.

После покупки и доставки нового сантехнического оборудования можно приступать к его сборке на месте. В комплект изделия, как правило, входит множество деталей: винтики с гайками, прокладки и прочее. Но основными считаются следующие:

Сливная горловина, состоящая из двух элементов: нижнего патрубка и верхнего — чашки;
Переливная горловина отличается от сливной боковым отводом жидкости;
Сифон в виде глубокого изогнутого патрубка, выполняющего роль водного затвора;

Соединительный шланг, предназначенный для отвода жидкости по направлению к сифону;
Труба для подключения агрегата к канализации. Может быть выполнена из различных материалов.

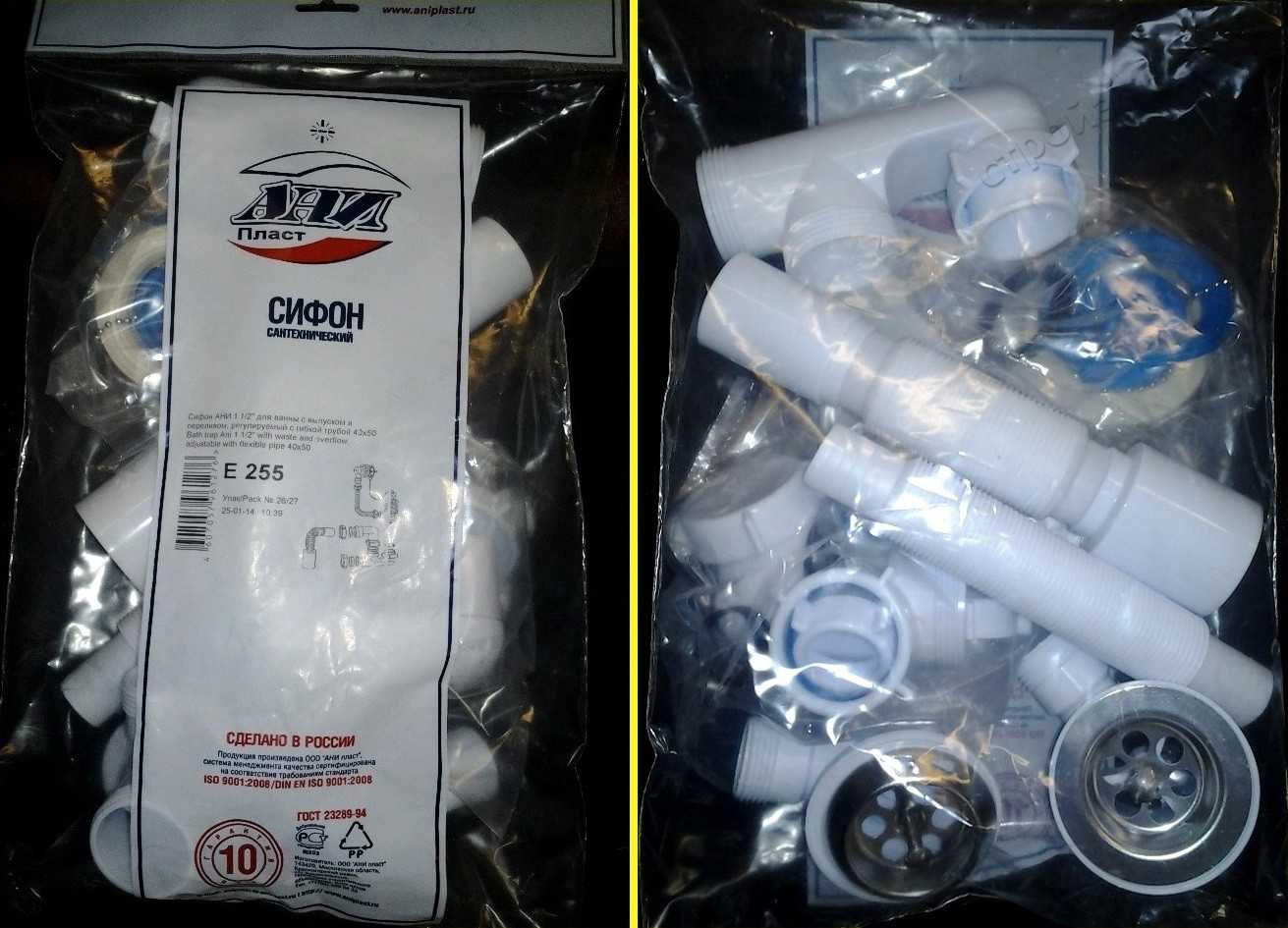

Запакованный комплект сифона для ванной на примере предложений рынка

Демонтаж старого прибора

Перед тем как собрать сифон для ванны, необходимо демонтировать старый прибор. И эта задача подчас оказывается намного сложней, трудозатранее, чем непосредственно замена на новую модель. Сложность задачи зависит от конструкции сифона, а также расстояния между полом и дном чаши, необходимое для манёвров. В зависимости от характеристик демонтируемого оборудования, задача может выполняться следующими способами:

Если сифон пластиковый советского образца, то для его демонтажа потребуются плоскогубцы, отвертка. Сначала нужно с помощью шлицевой отвертки отвинтить винтики, которые фиксируют слив и перелив. Затем аккуратно снимают решеточки, а затем из-под ванной отсоединяют шланг от перелива и канализации.
Демонтаж сифона
Если сифон старинный литой из чугуна или меди, то демонтаж обвязки можно выполнить только при помощи болгарки с отрезным диском на 115 мм. При использовании угло-шлифовальной нужно надеть защитный очки, рукавицы. С ее помощью нужно аккуратно пропилить по кругу слив секторами. Затем в эти пропилы вставляют отвертку, постукивая по ней полотком, отделяют слив от ванны. Таким же образом поступают и с переливом.

Пошаговая инструкция установки

Далее рассмотрим, как поставить различные модели сифонов.

Из пластика

Перед установкой пластикового слива необходимо отключить воду, а также проверить герметичность трубопроводов. Повреждённые, высохшие прокладки заменяются новыми.

Замена повреждённого сифона из пластика происходит по следующему алгоритму:

Надёжно фиксируем защитную решётку с приёмной трубой. Для качественной герметизации необходима тщательная зачистка мест соприкосновения. Поверхности обрабатывают наждачной бумагой или специальными химическими средствами.
Наносим на фланец тонкий слой герметика, устанавливаем прокладку. Аккуратно затягиваем резьбовое соединение. Приложенных усилий должно хватить для полной герметизации. Излишний зажим вызывает деформацию или повреждение приёмного трубопровода.
Соединяем гофрой переливное отверстие и сифон. В местах крепления устанавливаем уплотнительные прокладки, которые зажимаются специальными гайками.
Подключаем сифон к канализационной системе. В местах соприкосновения рабочих деталей укладывается слой герметика.
После окончания монтажных работ и высыхания герметизирующего раствора проверяем герметичность системы. Для этого достаточно включить и понаблюдать за прохождением жидкости по трубопроводу. В местах протечек затягивают гайки или меняют положение уплотнительных прокладок.

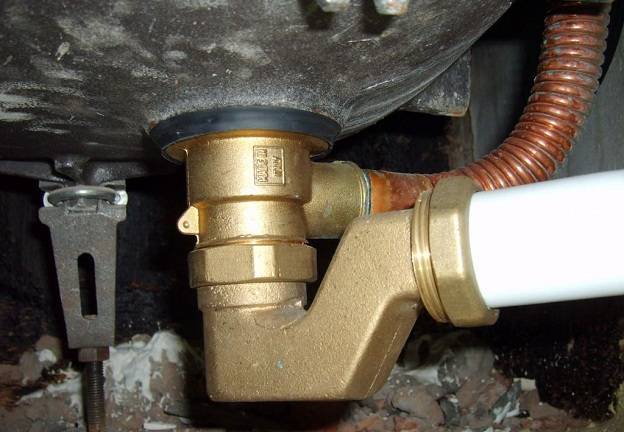

Латунный неразборный

Перед установкой такой модели сифона необходимо проверить стыкование трубы прибора с канализационной системой. Трубопровод должен заходить в канализацию под небольшим углом, входить в отверстие не меньше чем на 5 сантиметров. Если не сделать этого, то резиновая прокладка не сможет обеспечить необходимой герметичности соединения. Через некоторое время после монтажа появятся протечки.

Для начала необходимо установить перелив в положенном месте, смазать герметиком место стыкования сифона с дном ванны. После сборки всей конструкции в единое целое затягивают гайки, что позволяет зафиксировать сифон в нужном положении и достичь герметизации соединений.

Полуавтоматический

Во время установки таких моделей могут возникнуть определённые сложности. Это связано с тем, что подобные приборы неразборные, сливное отверстие сифона не всегда совмещается со входом в канализацию.

Перед монтажом необходимо проверить полуавтомат на заедание тяги, пробка должна плотно прилегать к седлу. После установки перелива и сифона проводится фиксация отводящей трубы к канализационной системе. Далее ставят резиновые прокладки и затягивают резьбу.

Совет! Воспользуйтесь услугами работников фирмы-изготовителя полуавтоматического сифона. Специалисты не только проверят правильность работы оборудования, они обязаны дать гарантию на работу изделия.

Шаг 5: Проверка работоспособности

1. Проверьте наличие утечек

После установки сифона необходимо проверить наличие утечек. Для этого заполните ванну водой до уровня перелива и дайте ей стоять примерно 10-15 минут. При этом следите, чтобы вода не вытекала из какого-либо места.

2. Проверьте работу перелива

Убедитесь, что перелив работает правильно. Для этого забейте ванну почти до уровня перелива и включите кран. При этом несколько раз заткните отверстие перелива рукой, чтобы убедиться, что он защитит вас от переполнения ванны.

3. Проверьте работу слива

Проверьте, что слив работает правильно. Для этого заполните ванну полностью и проверьте, что на выходе из слива есть течь воды. Если она есть, то слив не работает правильно и вам нужно будет устранять эту проблему.

Если все работает правильно, то вы успешно установили сифон на акриловую ванну и можете пользоваться ее без опасений и проблем.

Установка конструкции: подготовительный этап

Как правило, в комплекте с оборудованием идет инструкция по эксплуатации устройства. В ней вы сможете ознакомиться с детальной пошаговой схемой сборки и монтажа конструкции. Там же указаны все необходимые инструменты для работы. Как правило, достаточно иметь:

отвертку;
сантехническую ленту;
силиконовый герметик.

Пошаговая схема сборки

У вас не возникнет вопросов, как правильно собрать сифон для ванны, если вы внимательно прочитаете инструкцию. Ниже мы представили стандартную схему сборки всех элементов конструкции:

штуцер и предварительно зафиксированную проставку при помощи винта подводим к отливу и к ограничительной решетке;
собираем колено, а затем устанавливаем в него штуцер;
посредством стяжных гаек фиксируем на изгибе конструкции переходник;
манжету выводим сквозь вторую гайку переходника и подсоединяем к канализационной системе;
гофру присоединяем проставкой и гайкой к штуцеру, расположенному сбоку;
проверяем стыки на прочность.

Знание устройство сифона для ванны и принципов его сборки необходимо для правильного монтажа конструкции. О нем и поговорим далее.

Этапы монтажа сифона

Прежде чем перейти к монтажу нового устройства необходимо произвести полный разбор и прочистку старого патрубка.

Сразу после сборки конструкции можно приступать к монтажу сифона для ванны. Эта задача более сложная и требует определенных навыков, которыми в полной мере владеет опытный мастер. Однако можно попробовать произвести все монтажные работы самостоятельно, используя предложенную схему действий:

собираем перелив, плотно затягиваем и обрабатываем стыки герметиком, не трогая нижний край трубки;
конусообразные прокладки крепим узкой частью в направлении накидной гайки;
следующий шаг – полная сборка слива, перелива и бутылки согласно схеме;
присоединяем перелив так, чтобы узкий конец конусообразной прокладки фиксировался в сторону гайки;
по прошествии суток рекомендовано набрать ванну до краев максимально горячей водой для того, чтобы проверить наличие протечек, качество работы перелива и убедиться, что сифон установлен корректно.

Особенности конструкции и предназначение

Конструкция сифона достаточно проста. Он состоит из сливного и переливного блоков. С одной стороны к нему крепится сливная труба для вывода воды из ванной. Кстати при набирании воды в ванну пробка затыкает именно это отверстие. Переливной блок служит для того чтобы не позволить ванне переполнится. Такое случается если воду оставили набираться, а затем о ней забыли. В данном случае от потопа частично спасает именно переливной блок сифона. Лишняя вода уходит через отверстие, расположенное вверху в ванной, на передней ее части. При выборе сифона для ванны всегда необходимо искать именно модель с переливом.

Таким образом, сифон служит для удобного выведения воды из ванны при переливах, а также просто при ее сливе после купания.

Как выглядит сифон для ванны

Между сливным и переливным блоками, примерно в средине конструкции находится изгиб трубы, на жаргоне сантехников называющийся «колено». Как раз в нем и создаётся гидрозатвор, благодаря которому в ванную комнату не могут попадать неприятные запахи через слив. В этом сгибе за счет такой формы всегда остается небольшое количество воды, которая как раз и образует гидрозатвор.

Иногда в продаже можно найти сифон без колена, но покупать его не стоит, так как тогда скорее всего придётся бороться с неприятными запахами в ванной комнате.

Шаг 2: Установка сливного отверстия

Выбор места для сливного отверстия

Перед установкой сливного отверстия на акриловую ванну, необходимо определить его место. Оно должно находиться на дне ванны и быть удобным для использования. Рекомендуется устанавливать отверстие на расстоянии около 10 см от края ванны.

Установка сливного отверстия

Перед установкой обязательно проверьте, что комплектация сифона содержит все необходимые детали. Затем произведите отметку на месте установки. Необходимо указать центр отверстия, а также места расположения отверстий для фиксации сифона.

С помощью сверлильного станка просверлите отверстие. Для большей точности рекомендуется использование отвертки со специальным центрирующим конусом. Он поможет установить отверстие ровно и в нужном месте. После просверливания отверстия, расширьте его до нужного размера с помощью зенковки.

После установки самой ванны следует установить сифон в нужное место и соединить его с дренажной трубой. При установке сливного отверстия необходимо убедиться, что сифон плотно прилегает к ванне и находится на нужном уровне.

Важно помнить, что неправильно установленный сливной отверстие может привести к утечке воды или проблемам со сливом. Поэтому, если у вас нет опыта в установке сифона, рекомендуется обратиться к специалистам или использовать возможности консультации производителя

Как установить и подключить сифон

Монтаж сифона для ванны специалисты рекомендуют производить по схеме:

снятие устройства, пришедшего в непригодность;
предварительная сборка нового сифона;
подключение сифона к ванной;
соединение с канализационной трубой.

Демонтаж сифона

Если по каким-либо причинам требуется замена сифона ванны, то на первом этапе необходимо произвести демонтаж старого оборудования.

Чтобы снять сифон, надо:

произвести разборку оборудования. При разборке сифона требуется подложить под устройство тряпку или небольшой тазик, так как в любой части может скопиться вода. Если соединительные элементы невозможно открутить (такое случается после длительного использования), то их можно просто сломать с помощью подсобных инструментов;

Предварительная разборка сифона перед демонтажем

отсоединение устройства от ванны. Эту процедуру рекомендуется проводить более аккуратно, так как можно повредить покрытие ванны. Воздействие на сифон, при необходимости, целесообразнее производить с внешней стороны сантехнического прибора;

Отсоединение сифона от сантехники

отключение от канализации. На этом этапе, как правило, проблем не возникает, так как соединение сифона с канализацией производится в раструб.

После демонтажа сифона требуется очистить места соединения устройства от ржавчины и других видов загрязнений .

Сборка сифона

Для корректной сборки к каждому устройству прикладывается индивидуальная схема, которой рекомендуется строго придерживаться.

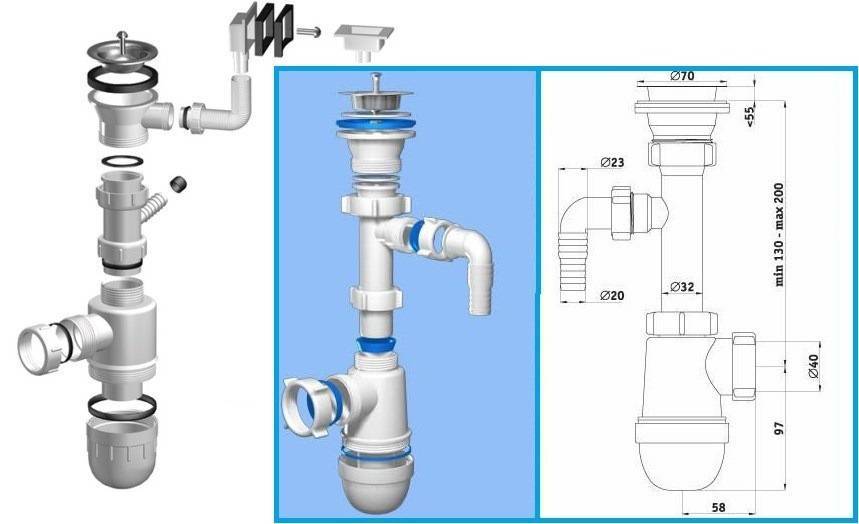

Инструкция для предварительной сборки устройства

Перед тем, как собрать сифон для ванны, требуется проверить наличие всех частей устройства.

Схема, представленная на рисунке, подходит для сборки:

бутылочных, трубных и плоских сифонов;
сифонов, изготовленных из пластика и металлических сплавов;
устройств, оснащенных полуавтоматической системой слива.

Собирать гофрированный сифон предварительно не требуется, так как устройство состоит из пластичной трубы и соединительных узлов для подключения к ванной и канализации.

При сборке металлических и полуавтоматических сифонов окончательная затяжка всех элементов устройства производится после полного монтажа изделия. На стадии сборки рекомендуется слегка закрутить соединительные элементы, так как впоследствии возможно потребуется некоторая корректировка.

Монтаж устройства на ванну

Как установить сифон в ванной? Для соединения сливов от ванны и сифона применяются крепежные болты. Работа производится так:

на вводное отверстие сифона устанавливается резиновая прокладка;
сифон заводится под ванну и приставляется к отверстию слива;
внутренняя часть слива также защищается прокладкой;
на прокладку устанавливается решетка, предназначенная для предотвращения попадания в устройство и канализацию крупных частиц;

Установка сифона на слив ванны

все части соединяются болтом;
если устанавливается сифон-полуавтомат, то на сливную решетку монтируется крышка слива;
аналогичным методом собирается система перелива;
слив и переливное отверстие соединяются общим шлангом. В пластиковых сифонах для соединения применяется гофрированный шланг, а в металлических – металлический шланг. Длину гофрированного шланга, в отличие от металлического, можно изменять самостоятельно.

Соединение сливных отверстий ванны гофрошлангом

Для придания стыку большей герметичности все прокладки и область вокруг сливного отверстия рекомендуется обработать герметиком.

Дополнительная герметизация стыка слива

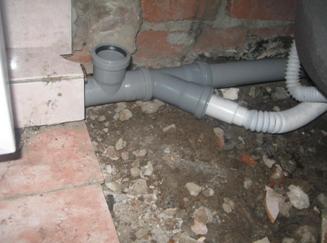

Соединение с канализационной трубой

Перед установкой металлических и полуавтоматических сифонов на ванну требуется проверить сопряжение всех частей устройства и канализационной трубы. Угол вхождения выводящего патрубка в канализацию должен быть минимальным, а длина соединения не менее 50 мм.

На последней стадии требуется обустроить подключение сифона ванны к канализационному входу. Выполняется данная операция так:

во входное отверстие канализационной трубы устанавливается резиновая манжета, максимально подходящая по диаметру;
гофрошланг (металлический шланг), являющийся сливом от сифона, вставляется в манжету. Использование герметика при образовании стыка не целесообразно.

Как подключить устройство к канализационной сети

После установки сифона рекомендуется проверить все соединительные места на герметичность. Для этого достаточно на 3-5 минут включить воду.

О процессе сборки и установки сифона на ванну можно посмотреть видео.

Виды

Сифоны также бывают разнообразные, и нужно подобрать подходящие для себя:

самые популярные – это, конечно же, гофрированные трубы, которые очень просто использовать при монтаже. Их очень легко установить в маленьком пространстве, при желании можно изогнуть. Если же данная конструкция у вас забилась, то ее необходимо заново менять, это единственный минус гофрированной трубы;
есть наиболее популярные бутылочные сифоны, которые гораздо сложнее устанавливать, но при засоре его нет необходимости полностью менять. У него есть один важный плюс в том, что к нему можно присоединить трубы от посудомоечной и стиральной машин, тем самым пропадет необходимость проводить дополнительные трубы; Трубный сифон
для ванных комнат чаще всего устанавливают трубные сифоны, по той причине, что они не поддаются очистке. А именно в ванных комнатах проходит самое малое количество вредных веществ, а также отходов от еды. Если возникла острая необходимость, то можно снять нижнее колено и прочистить его.

Правила сбора сифонов для ванной, советы специалистов
