Собираем щиток в квартире и доме самостоятельно

Распределение электроэнергии по группам

Вопрос о целесообразности распределения электричества в квартире или доме не должен даже вставать

Существует несколько основных принципов распределения, которые важно соблюдать при сборке щитка:

  • Мощные потребители электроэнергии выделяют в отдельные группы – посудомоечные и стиральные машины, духовой шкаф, кондиционер, водонагреватели и другие приборы с мощностью от 2 кВт. На всех линиях должны быть автоматические выключатели с учетом номинала. В линиях не должны быть ответвления – они должны идти напрямую к потребителю от щитка.
  • Мощные бытовые приборы должны быть подключены с помощью кабеля ВВГ сечением 2,5 кв.мм, NYM 3*2,5 кв.мм. В электрощите линию необходимо защитить автоматом или АВ на 16 А.
  • Для духового шкафа потребуется кабель с сечением 4 кв.мм, а автомат в щитке – 20 А. Проточный водонагреватель и варочная поверхность иногда требуют кабель 6 кв.мм и автомат 32 А.
  • В каждое помещение должна идти отдельная розеточная линия из трехжильного кабеля 2,5 кв.мм NYM или ВВГнг. Она может быть разветвлена на требуемое количество розеток. При внештатной ситуации не потребуется обесточивать все комнаты.
  • Для освещения в каждую комнату также потребуется отдельная линия из кабеля 1,5 кв.мм. Для защиты используют автомат 10 А.

На первый взгляд кажется жесткость требований избыточной. Но в действительности это единственный способ обезопасить жилье и сделать проживание в нем комфортным.

Рассмотрим грубые ошибки на примере. В комнате уже проведена линия освещения. В щитке на выходе кабель ВВГнг 3*1,5 кв.мм с автоматом 10А. Но далее электрик, ссылаясь на уменьшение нагрузки в группе небольших светильников, рекомендует перейти на более тонкий кабель. В потолок уже пошел кабель 2*0,75 кв.мм. Неожиданно сосед сверху затопил квартиру. Токи в проводке повысятся до 10А. Для ПВС 2*0,75 это граничное значение, а вот для провода 1,5 кв.мм будет нормальным. Провод начинает нагреваться, а изоляция плавиться. Автомат на 10А не определяет наличие проблемы. Возникает основная причина возгорания по вине электропроводки. Необходимо запомнить сечение на линии не должно уменьшаться! Использовать провод в ПВС при подключении светильника допустимо, но только такого же сечения.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности. Бюджетной моделью является счетчик отечественного производителя «Меркурий 200.02», который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода.

Это интересно: Как проверить кабель мегаомметром — разбираем в общих чертах

Что должно быть в щитке?

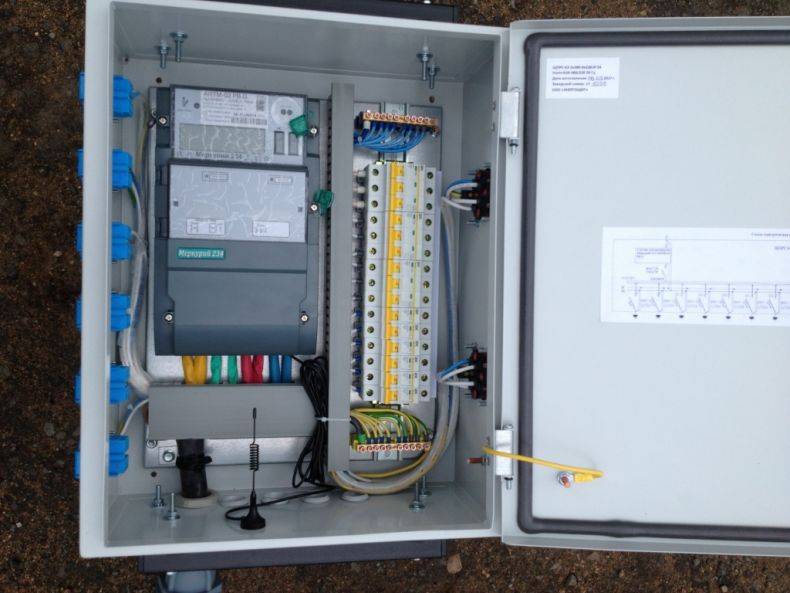

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.

Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.

Следует использовать следующие элементы:

  • устройства защитного отключения;
  • дифавтоматы;
  • электрический провод ПВ-3 расчетного сечения;
  • гребенки для автоматов;
  • шины;
  • ДИН-рейки;
  • ограничители на ДИН-рейки;
  • автоматические выключатели;
  • втулочные наконечники для одного и двух проводов.

Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать. К синему подключаем провод максимум 2,5 кв

мм, к красному до 10 кв. мм

К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.

Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.

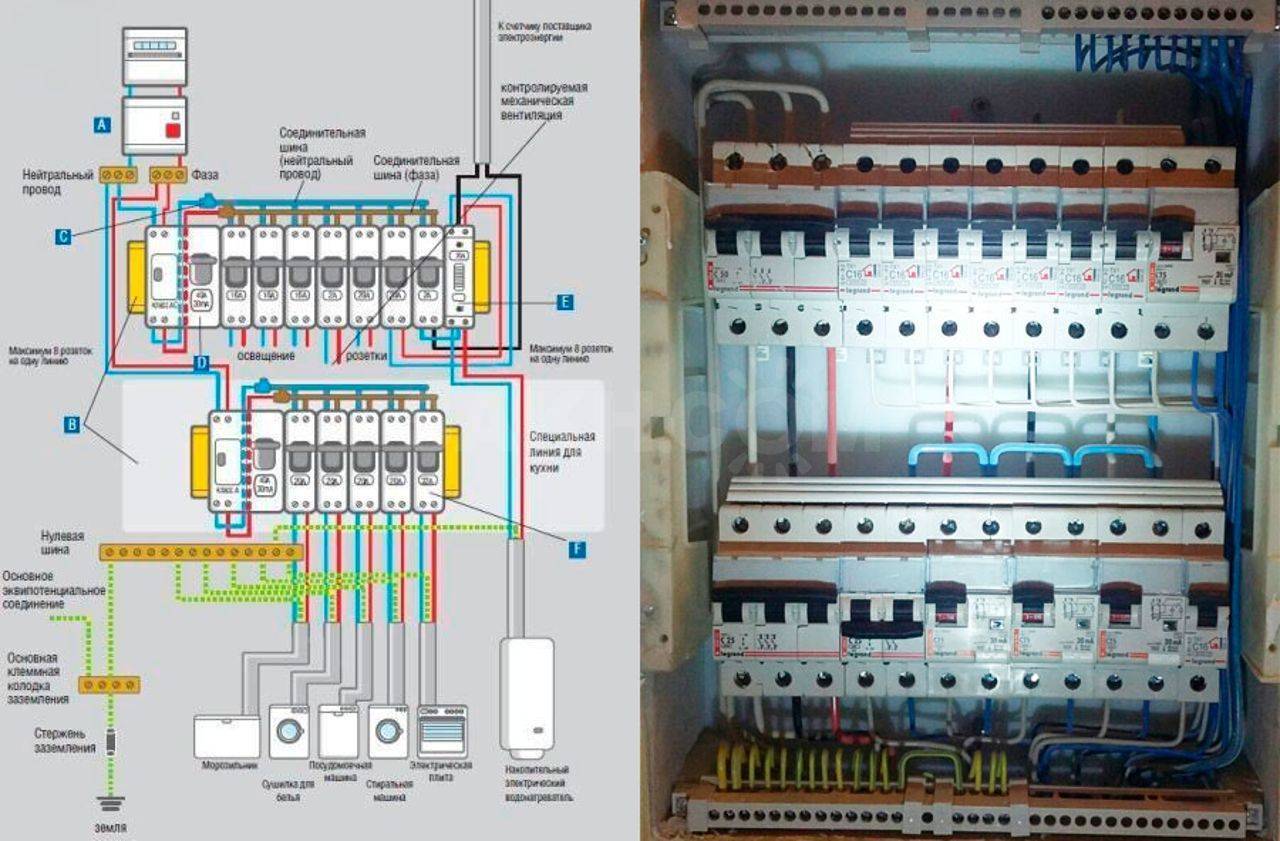

Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.

Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.

Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора

Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.

Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

  1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
  2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
  3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
  4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
  5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
  6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
  7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

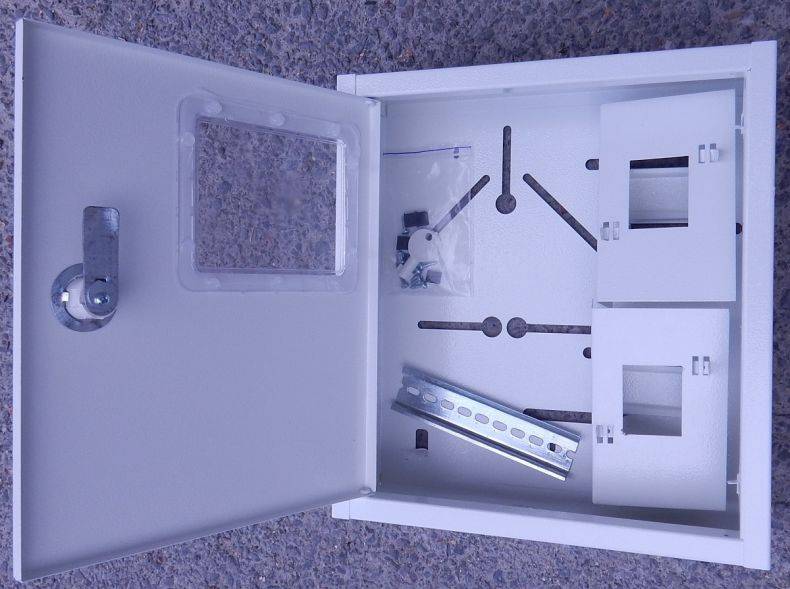

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

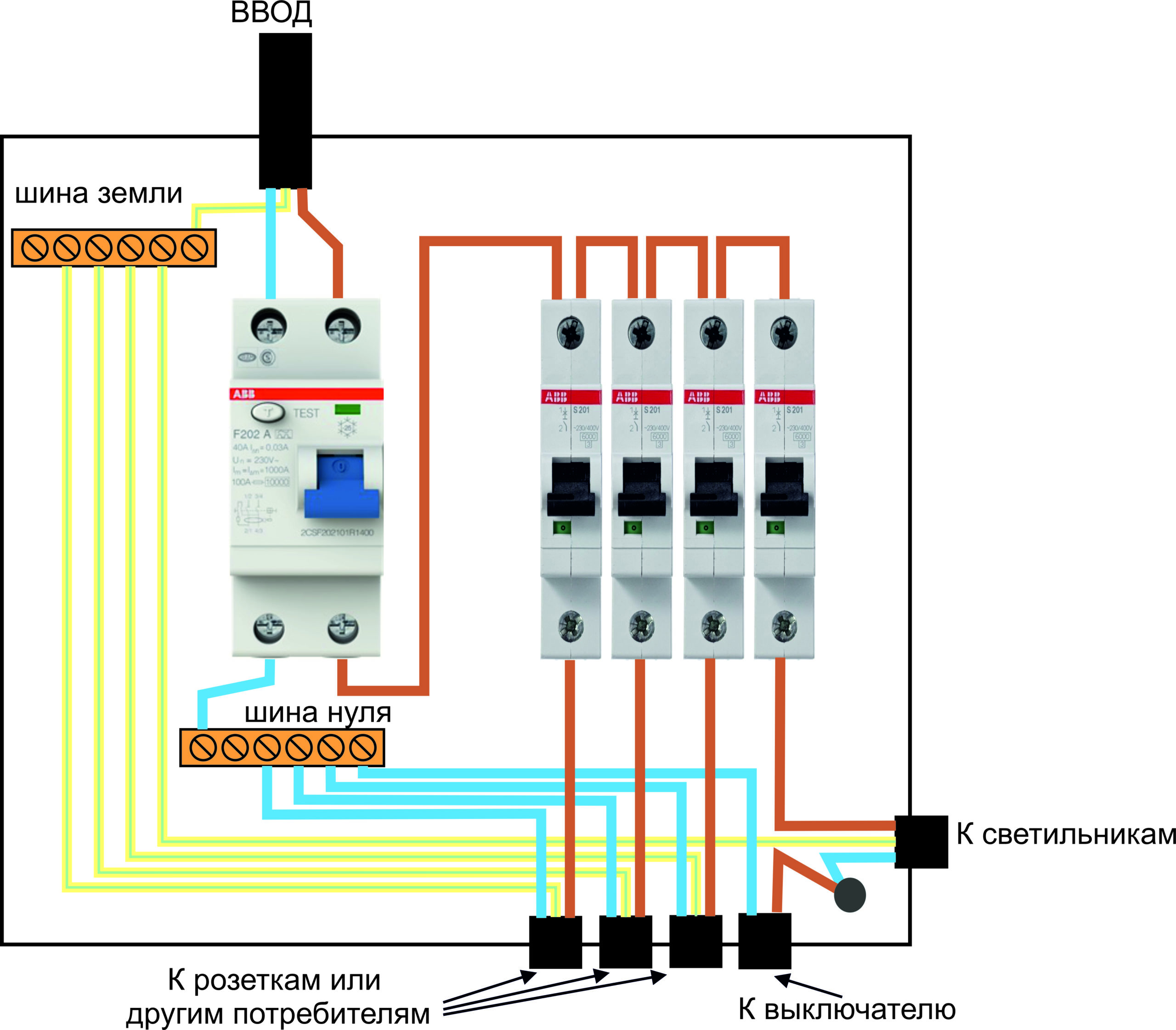

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Эксплуатация электрического щита

Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.

Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

  • Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
    • Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
    • Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
    • Прикручиваются петли для монтажа.
  • Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
  • Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
  • Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
  • Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
  • Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
  • Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

  • Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
  • Изгибы — под углом 90 градусов.
  • Жилы оголяются примерно на 10 миллиметров.
  • На гибкий провод обжимают наконечники.
  • Все соединения плотно протягиваются.
  • По неписаным правилам ввод подключается сверху, потребители снизу.
  • Не зачищенные области проводов не должны зажиматься в клеммниках.
  • Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Расчёт потребителей

Составляется полный список потребителей. Для этого нужно не учитывать приборы вроде вентилятора или настольной лампы, а записывать и нумеровать каждый подведённый к щитку провод. Розетки нужно записывать отдельно, освещение — отдельно. Приборы повышенной мощности (бойлеры, стиральные машины, кондиционеры, электроплиты) требуют обеспечения защиты проводки от перегрузки, поэтому подключаются не через распределительные коробки, а непосредственно к щитку.

Список потребителей для трёхкомнатной квартиры обычно выглядит так:

розетки: спальня;гостиная;детская;кухня;санузел;прихожая и коридор. Стиральная машина;бойлер;кондиционер;электроплита;освещение: спальня;гостиная;детская;кухня, санузел;прихожая, коридор.

Все потребители разбиваются на группы (цепи) в соответствии с потребляемой мощностью: розетки для бытовых приборов в одной комнате вроде утюга, бра, телевизора и прочих можно объединить в одну группу (розетки в одной комнате — одна группа, в другой — другая), освещение — в следующую, также по комнатам. Для каждой группы выделяется свой автоматический выключатель (или просто автомат) на щитке, а для приборов повышенной мощности — стиральной машины, бойлера, электроплиты, кондиционера — выделяется свой отдельно для каждого. Автоматы могут также называться предохранителями или пакетниками.

Важно! Подключение маломощных приборов (ТВ, телефон, интернет, охрана) производится в отдельном ящике!

Далее список преобразовывается в таблицу, куда вносятся номиналы автоматов и УЗО.

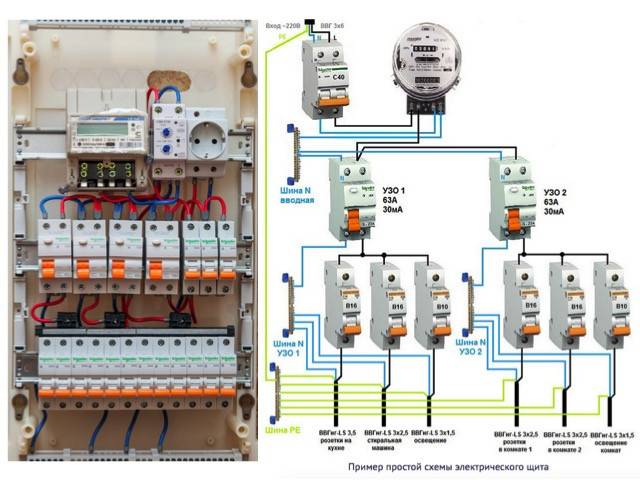

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник.

Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Создание схемы

Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.

Таблица размеров модулей:

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

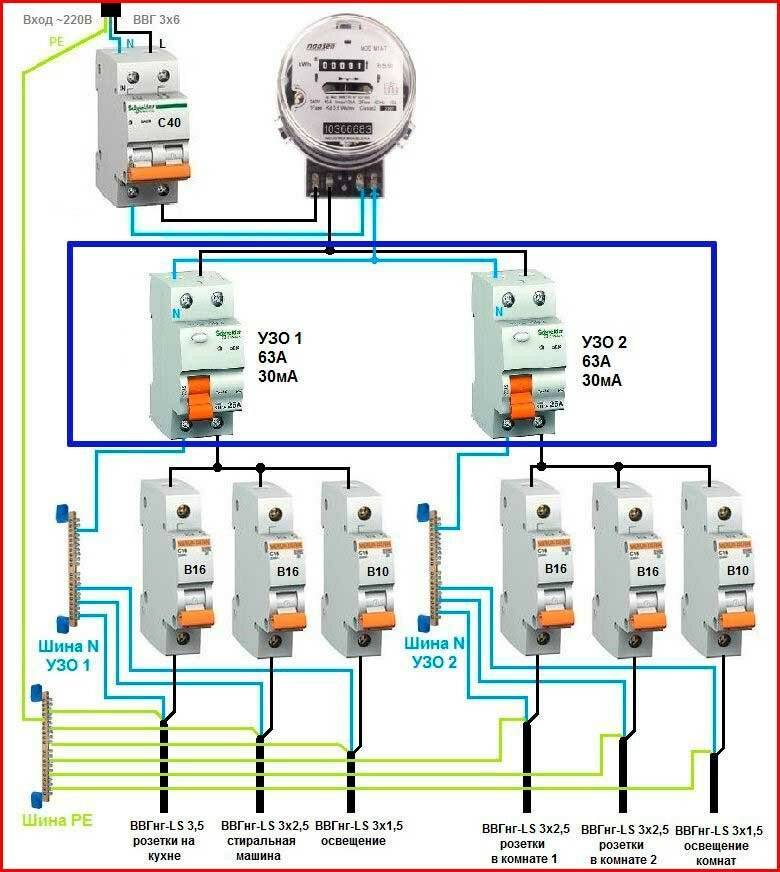

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

  • на входе автоматический выключатель с двумя полюсами = 2 модуля;
  • далее установлен счётчик электроэнергии = 6 модулей;
  • после счётчика два УЗО = 4 модуля;
  • автоматические выключатели с одним полюсом в количестве шести штук = 6;
  • нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.

Схема небольшого щита распределенияИсточник avatars.mds.yandex.net

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения. Как и автомат УЗО является устройством защиты, но намного более чувствительным

Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.

Виды электрощитков

По происхождению распределительные щитки делятся на собранные самостоятельно и производственного изготовления — оба вида комплектуются под определённые системы электроснабжения квартир.

Готовые щитки производятся предприятиями, специализирующимися на электромонтаже. Если приобретаемое в магазине готовое изделие имеет сертификат, можно не сомневаться в качестве его комплектующих и сборки, но выбранный щиток должен соответствовать системе электроснабжения квартиры по всем параметрам.

Приобретать и устанавливать щитки сомнительного происхождения опасно – велика вероятность неотключения поврежденной цепи автоматически. Доверять безопасность жилья лучше проверенным производителям, например, ABB (Швеция-Швейцария), Makel (Турция), IEK (Россия), FOTKA (Греция). Но, чтобы быть уверенным в успешной установке своими руками даже высококачественного щитка, нужны опыт выполнения таких работ или помощь консультанта-профессионала.

Использование безымянной продукции китайского и турецкого производства следует исключить — экономия на безопасности не допустима. Кроме того, даже при качественных комплектующих такие мини-боксы часто бывают хрупки, а изделия белого цвета через несколько месяцев желтеют.

Самостоятельная сборка распределительного щитка производится из комплектующих с необходимыми параметрами — по схеме, выполненной под конкретную систему электроснабжения. Приобретается мини-бокс нужных габаритов и конструкции, в котором компонуются и монтируются необходимые комплектующие.

По материалу изготовления корпусы для щитков делятся на пластиковые, металлические и комбинированные. Для квартиры больше подойдёт мини-бокс из пластика – лёгкое изделие эстетичного исполнения, не требующее заземления.

При выборе распределительного щитка из нескольких равноценных вариантов лучше отдать предпочтение изделию с прозрачной дверцей мини-бокса, позволяющей и в закрытом состоянии контролировать состояние автоматов визуально.

По способу установки мини-боксы подразделяются:

  • наружные (накладные, навесные) – удобные при наружной проводке и в деревянных домах, простые в установке, но занимающие определённый объём;
  • встраиваемые – более эстетичные (монтируются заподлицо стене), но сложные в установке, так как требуют устройства монтажной ниши.

Окончательный монтаж электрического щита. Подключение групп потребителей

Предварительная сборка и проверочные работы позволяют заняться монтажом электрощитка посредством помещения в подготовленную нишу, навесить наружно, подключить группы потребителей. Следует дождаться окончания отделочных работ, которые могут загрязнить прибор, повысить возле него влажность или намочить.

Процедура заключается в следующем:

  1. Обезопасить процесс монтажа исключением подачи тока на вход оборудования. Стоит в многоквартирном доме навесить на ЩУЭ или распределитель на этаже специальную вывеску.
  2. Снять защитный картон или специальную накладку, вынуть с бокса все содержимое, а провода вывести наружу и закрепить, при необходимости прочистить корпус.
  3. Вставить внутрь дин-рейки с установленными модулями, закрепить саморезами или зажимами.
  4. Шину защитного и рабочего нуля крепят на штатные места, изолируется в металлическом ящике.
  5. Нулевые защитные, нулевые и фазные провода делятся на отдельные пучки, фиксируются пластиковыми зажимами, проверяется наличие маркировки.
  6. На шину РЕ крепятся кабели защитного нуля, дополнительная длина запаса стягивается муфтами.
  7. Подключаются последовательно после ввода все группы потребителей из защитного пучка, наконечником НШВИ опрессовываются концы многожильных проводов, остальные зачищаются стриппером на 1 см, лишнее отрезается.
  8. Окончательное маркирование перед зажимом в клеммах посредством термоусаживаемой трубки или кабельных маркеров.
  9. Металлическая дверца подключается зелено-желтым кабелем к шине защитного нуля.
  10. Выделяют из пучка рабочего нуля кабели, подключаемые к шинам групповых УЗО, выводятся в отдельный жгут. Подключаются к соответствующей шине с изгибом под прямым углом, производится их зачистка, маркировка и крепление, как предыдущей группы.
  11. Расположение фазных кабелей должно находиться с противоположной от нулевой стороны короба. При наличии специальных ниш в боксе, их заводят и закрепляют, стяжками фиксируются ответвления и пучки проводов.
  12. В соответствии со схемой, заводятся в каждый автоматический выключатель нужные кабеля. Маркируются и обрезаются по необходимости, закрепляются.
  13. Рабочий ноль и фаза ввода подключается к автоматическому рубильнику или вводному выключателю нагрузки на верхние клеммы.
  14. Проверяется соответствие правильности монтажа и кабельной маркировки согласно рабочей схеме, с усилием 0,8 Нхм затягиваются все клеммы.

Принципы распределения электрического тока по группам

Напряжение, которое входит в дом, необходимо правильно распределить по всем приборам. Для этого есть несколько правил:

  • Все бытовые приборы, которые потребляют свыше 2 кВт питаются от отдельной линии. После УЗО или автомата не допускается никаких ответвлений;
  • Мощные приборы должны питаться кабелем более 2,5 мм сечением. Остальные приборы и освещение можно запитать и меньшими аналогами;
  • Некоторые приборы требуют подключение кабелем свыше 4 мм в сечении. Соответственно должны быть и установлены используемые автоматы;
  • По каждой комнате рекомендуется сделать отдельные ответвления. Таким образом при выходе из строя одного участка, все остальные комнаты останутся в рабочем состоянии;
  • Линии освещения для каждой комнаты также рекомендуется сделать отдельными.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
