Технология демонтажа радиатора отопления

Модели Kermi FTV 33

По теплоотдаче эти модели признаны одними из лучших обогревателей: они идеальны для больших домов, имеют много функций и в целом такие системы отопления позволяют устанавливать разные режимы для отдельных комнат.

Эта линейка обогревателей обладает самой мощной теплопроводностью благодаря трем греющим панелям и трем конвекторам тепла.

Характеристики

Все оборудование керми изготавливается из одних и тех же материалов, разница лишь в количестве нагревателей и параметрах:

• прочная сталь с углеводородом дает прочность и долговечность;
• хорошая отдача тепла;
• наличие двух труб отопления: подающей и отводящей;
• максимальное количество греющих панелей на рынке обогревателей;
• внешний П-образный вид;
• высота – от 300 мм, ширина – от 400 мм, глубина – от 155 мм.

Стоимость

Цена приборов выше предыдущих моделей, что связано с большей теплоотдачей радиаторов FTV 33. Ориентировочные расценки таковы:

• модель 300х1600 с теплоотдачей 2939 Вт и емкостью 8,64 л стоит 10 000 руб.;
• обогреватель 500х3000 с теплоотдачей 8319 Вт и емкостью 24,3 л стоит 18 000 руб.;
• радиатор 900х2000 с теплоотдачей8782 Вт и емкостью 27 л стоит 22 000 руб.

Особенности

Нагрев в радиаторе осуществляется последовательно, что обеспечивает высокую теплоотдачу в больших помещениях. Модели Керми можно монтировать в нишу, но для этого необходимо оставлять по бокам небольшое расстояние для возможности снять торцевые накладки и решетку.

До внедрения новой технологии Therm X2 радиаторы известного бренда Kermi FTV имели маркировку FKV. Благодаря этой инновации достигается существенная экономия энергоносителя и повышается эффективность отопительного прибора.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Разные способы демонтажа

Способы демонтажа радиаторов отопления прежде всего зависят от того, какие крепления используются, и как они располагаются относительно радиатора.

Варианты могут следующие:

• фитинговое подключение;
• с помощью сгонов.

Фитинги и сгоны так же бывают разными.

Обычно батареи из чугуна советских образцов крепились связкой из сгона и контргайки. Современные радиаторы крепят с помощью американок. Американка представляет собой разборный фитинг с накидной гайкой.

Подводки относительно батареи могут располагаться по-разному. Подсоединение может быть одностороннее или двустороннее

Почему это так важно выяснить, перед тем, как открутить батарею отопления? Если монтаж выполнен на сгонах, то какая-то из проходных пробок на радиаторе будет с левой резьбой

Иногда в многоэтажках постройки конца прошлого века встречаются конвекторы, которые соединены с подводящими трубами сварным швом.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день важную роль. Большинство жилых объектов, особенно квартиры в многоэтажных домах, в силу проектных факторов не могут быть оборудованы внутрипольным обогревом, требующим значительной толщины межэтажных плит. Поэтому основную работу по обогреву внутренних жилых пространств выполняют настенные радиаторы, часто называемые батареями.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Интенсивность теплопередачи зависит от температуры теплоносителя, теплопроводности материала изготовления радиатора и площади теплоотдачи. Конструкция современных моделей радиаторов имеет ряд технических усовершенствований, позволяющих выполнять их подключение в отопительных контурах практически любой схемы разводки.

Новая конструкция батарей кардинально облегчила эксплуатацию системы отопления и повысила её эффективность — при наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Биметаллический радиатор водяного отопления с увеличивающим площадь теплоотдачи оребрением

Благодаря современным моделям батарей отопления стало возможным выбирать оптимальную схему подключения, устанавливать нагревательные приборы максимально рационально и эффективно. Но эффективность работы и долговечность эксплуатации контура водяного отопления зависит от качества выполнения обвязки — условия, необходимого при использовании полипропиленовых труб, несмотря на многочисленные достоинства этого материала.

Полипропиленовые трубы имеют высокий коэффициент теплового расширения, поэтому при монтаже отопительного контура следует оставлять зазоры между торцами участков трубопровода и стеной, чтобы при линейном удлинении от воздействии горячего теплоносителя пролёт трубы не упирался концами в стену и не деформировался. При этом следует учитывать, что, чем длиннее пролёт трубопровода, тем на большую величину он удлинится.

Армирование полипропиленовых труб алюминием или стекловолокном уменьшает линейное расширение, но не решает проблемы полностью, поэтому на участках значительной длины необходимо предусматривать П-образные или, если позволяет место размещения, спиральные компенсаторы.

Устраняем течь без отключения отопления

Маленькую проблему, когда вода слегка просачивается и начинает капать на пол, устраняют с помощью плотной намотки резины. Из велосипедных камер, резиновых перчаток и т. д. вырезают полосы достаточной ширины и плотно наматывают их на проблемный участок трубы или батареи. Для закрепления сверху зажимают хомутом или жесткой проволокой, закручивая ее концы с помощью плоскогубцев.

В магазине можно приобрести специальные хомуты с резиновой прокладкой. Закрепив их на поврежденном участке, можно временно устранить проблему. Опытные мастера советуют использовать:

• намотку ткани, пропитанной эпоксидной смолой. Единственный минус заключается в том, что для этого необходима сухая поверхность, иногда приходится отключать систему теплоснабжения и сбрасывать из нее воду,
• таким же образом используют цинковые белила,
• в некоторых случаях поможет термостойкий герметик, но нужно знать, что это средство на основе кислоты увеличивает повреждение на алюминиевой батарее, подходит только для изделий из чугуна,
• еще один способ — замазать отверстие так называемой холодной сваркой. Она бывает двух видов: жидкой (ею пропитывают ткань) и в виде пластилина. Последний разминают в руках до мягкости и намазывают поврежденное место.

Важно! Придерживайтесь техники безопасности! Обязательно используйте резиновые перчатки, работайте в проветриваемом помещении

Как снять радиатор отопления с нижним подключением. Как разобрать алюминиевый радиатор отопления своими руками

Отключение подачи теплоносителя

Перейдем к практике.

Прежде, чем снимать радиатор, нужно отключить отопление и слить воду. Как это сделать?

Я разберу отключение отопления в квартире многоквартирного дома. Для автономных систем отопления трудно дать какие-то общие рекомендации из-за их индивидуальности.

Самый простой сценарий — отключение воды установленными на подводках вентилями, шаровыми кранами или дросселями. Достаточно перекрыть запорную арматуру на обеих подводках — и можно разбирать соединения на радиаторных пробках, предварительно подставив под них таз или другую емкость для слива воды.

Между подводками с отсекающими вентилями обязательно должна быть смонтирована перемычка. Без нее перекрытый дроссель или кран остановит циркуляцию во всем стояке. Очень скоро к вам придут соседи и станут вслух подвергать сомнению ваши высокие моральные качества.

Правильное подключение: отсекающие шаровые краны на подводках и перемычка между ними.

Если подводки лишены запорной арматуры, придется искать и сбрасывать стояк. Здесь стоит сделать небольшое лирическое отступление.

В многоквартирных домах со стоячной разводкой используются две схемы расположения розливов:

Верхний розлив подразумевает вынесенную на чердак подачу. Стояки соединяют ее с расположенным в подвале или подполе обратным розливом. Каждый стояк функционирует независимо от остальных и отключается в двух точках — внизу и вверху;

Пара схем отопления с верхним розливом.

В доме с нижним розливом разводка подачи и обратки выполнена в техническом подвале. Стояки попеременно подключаются к обоим розливам и попарно соединяются перемычками на верхнем этаже дома. Соответственно, отключать придется два стояка — подающий и обратный.

Чтобы определить тип разводки, загляните в подвал. Если по периметру дома проложены две горизонтальных трубы в теплоизоляции — у вас нижний розлив, одна — верхний.

Нижний розлив: по периметру дома проложены и обратка, и подача.

Для начала найдите свой стояк. В подвале легче всего ориентироваться по лестничным маршам между входом и площадкой первого этажа, на чердаке — по окнам квартир. Дальнейшие действия зависят от типа розлива.

Верхний розлив

В случае верхнего розлива порядок действий по отключению будет таким:

1. Перекройте вентиль на чердаке. Заглушку не выкручивайте;

Отвод стояка от розлива подачи на чердаке выглядит примерно так.

1. Перекройте вентиль в подвале;

Стояк и розлив обратки в подвале.

1. Выверните заглушку на один-два оборота и дождитесь падения напора струи воды, бьющей по резьбе. Так вы убедитесь с полной исправности запорной арматуры;
2. Выверните заглушку полностью. Зависшая в стояке вода выльется после того, как вы вскроете подводку к радиатору.

Нижний розлив

Вот инструкция по отключению своими руками стояка отопления в доме с нижним розливом:

1. Перекройте свой стояк и два соседних с ним;
2. Выверните заглушку на один-два оборота;

Если вместо заглушки на стояке стоит сбросник, задача сильно упростится.

1. Поочередно приоткройте вентиля на соседних стояках. Так вы выявите стояк, связанный с вашим;
2. Полностью откройте ненужный вам вентиль. Парный вашему стояк перекройте;
3. Выверните заглушки на своем и связанном с ним стояках.

А можно всех посмотреть

Почему мы говорим о разных способах демонтажа радиаторов?

Чем различаются способы их подключения?

1. Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;

На фото — подключение алюминиевого секционного радиатора американкой.

Подключение на сгонах.

Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним

Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу

Особый случай

1. В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.

Отключение подачи теплоносителя

Перед раскручиванием труб необходимо полностью слить воду

Перед тем как открутить батарею, отключают систему и сливают воду. В индивидуальном отоплении, чтобы снять батарею, опорожняют контур от печки.

1. В квартирах новой постройки есть отдельный контур. Вода перекрывается краном, врезанным на пути от стояка до радиатора.
2. В старом жилом секторе вода отключается в общем стояке, а вентиль находится в подвале.
3. Последние установки проходят с врезкой байпаса на батарее. Открывается указанный вентиль, перекрывается кран подачи теплоносителя, через 5-7 минут отключается клапан на выходе.

Верхнее подключение

Верхнее подключение

В этом варианте разводки запорный вентиль располагается на чердаке. Он перекрывается, но заглушка остается на месте. В подвале отключается общий стояк и раздача обратки. На чердаке заглушка поворачивается на пару оборотов и нужно подождать, пока снизится давление воды, стекающей по нарезке. Уменьшение напора говорит об исправности запорных устройств.

Заглушка откручивается полностью. Зависший теплоноситель сольется после вскрытия подводящей трубы к батарее.

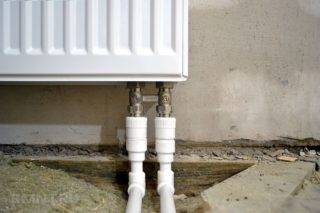

Нижнее подключение

Нижнее подключение

Перекрывается стояк, на котором меняется радиатор, и два соседних. На смежных вертикальных трубах перекрываются вентили, чтобы обнаружить парный стояк. Затем откручивается заглушка на своем и поочередно запускаются краны на соседних. Открытие запорного устройства на парном стояке приведет к сбросу теплоносителя. Этот кран закрывается, запускается второй.

Седельное или нижнее подсоединение выполняется при двухтрубной системе, на выход и вход труб монтируется клапан для отключения. Перекрывается вентиль, отсоединяются патрубки, трубы смещаются в стороны или вниз, радиатор снимается с кронштейнов.

На американках

Подключение с использованием крана-американки

Гайки имеют правую резьбу и свинчиваются при помощи трубного или рожкового ключа. Снять батарею отопления в квартире на американках можно за небольшой промежуток времени. Подводящие трубы отделяются от пробки радиатора на 3-5 мм, затем батарея снимается с крюков. Иногда требуется усилие, чтобы распрямить подводки из стали в случае диагонального подключения.

Американка для труб из полипропилена характеризуется наличием прижимной гайки, в отличие от остальных фитингов. Для отсоединения отопительного оборудования она выкручивается, пока не станет свободным ответный участок. Затем из батареи вынимается часть патрубка.

Батареи на сгонах

При сварном соединении для снятия радиатора используют болгарку

Если подключение с одной стороны, проходные пробки имеют правую нарезку резьбы. Диагональное подсоединение характеризуется тем, что одна из втулок будет иметь левую. На противоположное движение указывает буква Л на поверхности пробки, находящейся на той же стороне.

Применяется трубный ключ для вращения чугунной пробки. Иногда требуется подогрев коллектора правой секции, что приведет легкому отвинчиванию. Сгон одновременно завинчивается в радиатор при откручивании левой втулки. Если на подводке есть резьба, конверторная пробка не вынимается, а сгон демонтируется из муфты. Он задвинется в пробочное отверстие, а после снятия батареи выйдет из гнезда без усилий.

Батарея на сварке

Сварное соединение относится к неразборным видам, поэтому места подводок перерезаются болгаркой или ножовкой. Для электроинструмента используется круг для работы по металлу. Рез направляется под прямым углом к продольной оси. Новая резьба выполняется для подсоединения батареи из чугуна или биметалла, может потребоваться удлинение подводного и отводящего участка с помощью сварки.

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Соблюдение указанных рекомендаций по установке радиаторов отопления своими руками обуславливает эффективную циркуляцию теплых воздушных масс в помещении и его оптимальный прогрев.

Как поступить, если батареи на сгонах

Поэтапные действия для снятия радиаторов на сгонах следующие:

1. Трубным ключом (номера 1 или 2) нужно отвернуть контргайки до конца резьбы сгонов (правая резьба). Если остатки краски или коррозийный налёт мешают, поводку нужно прогреть. Это делают легко с помощью строительного фена, паяльной лампы, либо другим удобным способом.
2. С резьбы отвёрткой или обычным ножом удаляют остаточную спрессованную подмотку. Как правило, свинцовый сурик или сантехнический лён.
3. Теперь нужно «свернуть» радиаторные пробки. Если подключение одностороннее, две пробки имеют правое резьбовое соединение. При диагональном способе подключения одна из них левая, литер «л» укажет на ход резьбы.

Нужно быть готовым моменту, когда из радиатора потечет остаток теплоносителя.

Ситуации для демонтажа радиатора

• Ремонт радиатора – при необходимости ремонтировать радиатор, его нужно снять с места установки. Ни в коем случае нельзя делать ремонт на месте, так как это может привести к попаданию внешних материалов в систему отопления и повышенной коррозии металла.
• Замена радиатора – когда нужно заменить старый радиатор на новый, его тоже нужно снять. Это происходит тогда, когда старый радиатор вышел из строя, стал неэффективным или не соответствует размерам помещения.
• Чистка системы отопления – для того чтобы провести чистку системы отопления, радиатор необходимо снять с места установки и промыть его в качестве части системы. Безусловно, это необходимо делать только при наличии достаточных знаний и навыков, чтобы избежать повреждения оборудования.

Важность соблюдения установленных норм

С чем же связан такой контроль? Дело в том, что неправильный демонтаж системы отопления в квартире повлечет за собой серьезный сбой в работе отопления всего стояка, а несанкционированное расширение диаметра труб или установка дополнительных радиаторов повлияет на качество отопления во всем доме, ведь вся система отопления перед монтажом подвергается расчетам, в которые входят: подсчет тепловых потерь здания, количество радиаторов для каждой комнаты, определенный диаметр трубопроводов, диаметр перемычки радиаторов.

Поэтому любое несанкционированное вмешательство в центральную систему отопления может повлечь за собой штрафные санкции. Лучше все делать легально.

Если вы решили установить в своем жилище автономную систему отопления, то ее монтаж и демонтаж можно осуществлять самостоятельно, но только после отключения вашей квартиры от центральной системы. На это тоже нужно получить разрешение.

Стоимость демонтажа систем отопления и сантехнических приборов

Как же быть, если нужно произвести демонтаж/монтаж централизованной системы отопления? Все очень просто. Нужно пойти в соответствующую организацию (поставщику отопления) и получить там соответствующие разрешения. Они же могут и предоставить ремонтную бригаду, которая имеет право осуществить все работы.

Различают несколько видов работ:

• монтаж, демонтаж труб отопления;
• полный монтаж, демонтаж системы отопления;
• монтаж, демонтаж радиаторов отопления.

Демонтаж системы отопления в квартире является затратным делом, уровень цен зависит от района проживания и фирмы исполнителя. Предлагаем ознакомиться со средними расценками:

• демонтаж радиатора отопления – 600 р;
• система труб -150 р. за погонный метр.

Временное снятие батареи

Делая ремонт в квартире, владельцы решают, как поступить с радиаторами. Их заменяют на новые или на некоторое время снимают.

Важно! Чтобы не испортить напольное покрытие, постелите под снимаемым радиатором старые тряпки из хорошо вбирающих влагу тканей. Соблюдайте правильную последовательность действий

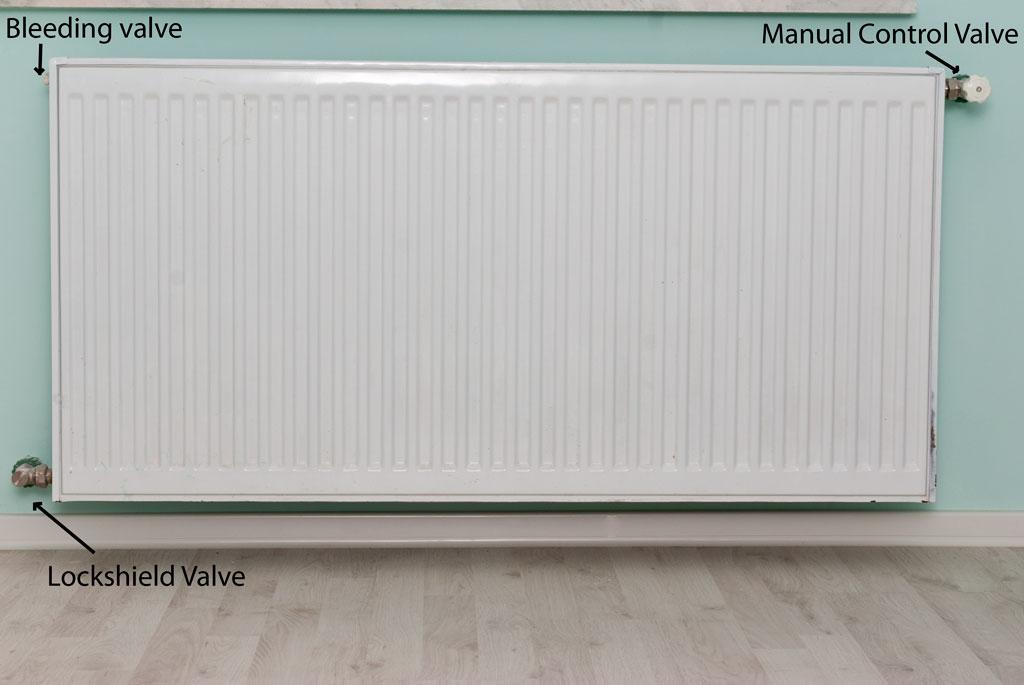

Соблюдайте правильную последовательность действий.

1. В верхнем правом углу находится кран для регулировки поступления воды в батарею и температуры ее нагрева. Его закручивают рукой, без использования инструментов.
2. В нижнем левом углу находится запорный вентиль. Он регулирует интенсивность оттока воды и балансирует ее движение во всех батареях квартиры. Его перекрывают шестигранным ключом.

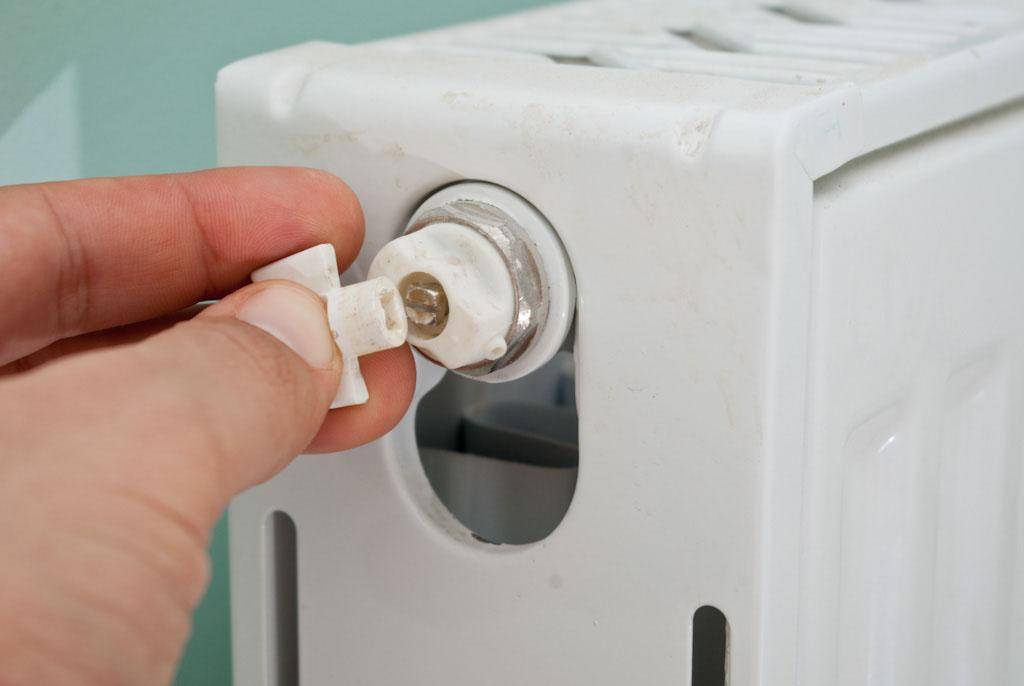

3. В левом углу справа находится кран Маевского. Он необходим для удаления воздуха из отопительной системы.

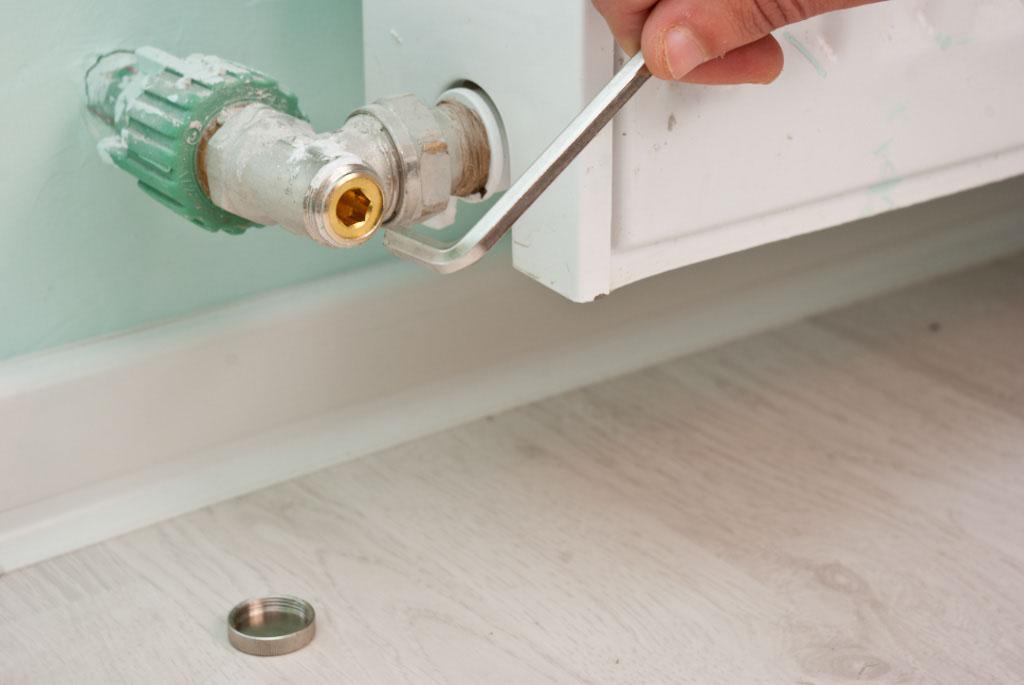

Важно! Перекрывая запорный кран, запомните количество полных оборотов ключа, которые вы сделали. При установке радиатора на место нужно провернуть ключ такое же количество раз в обратном направлении

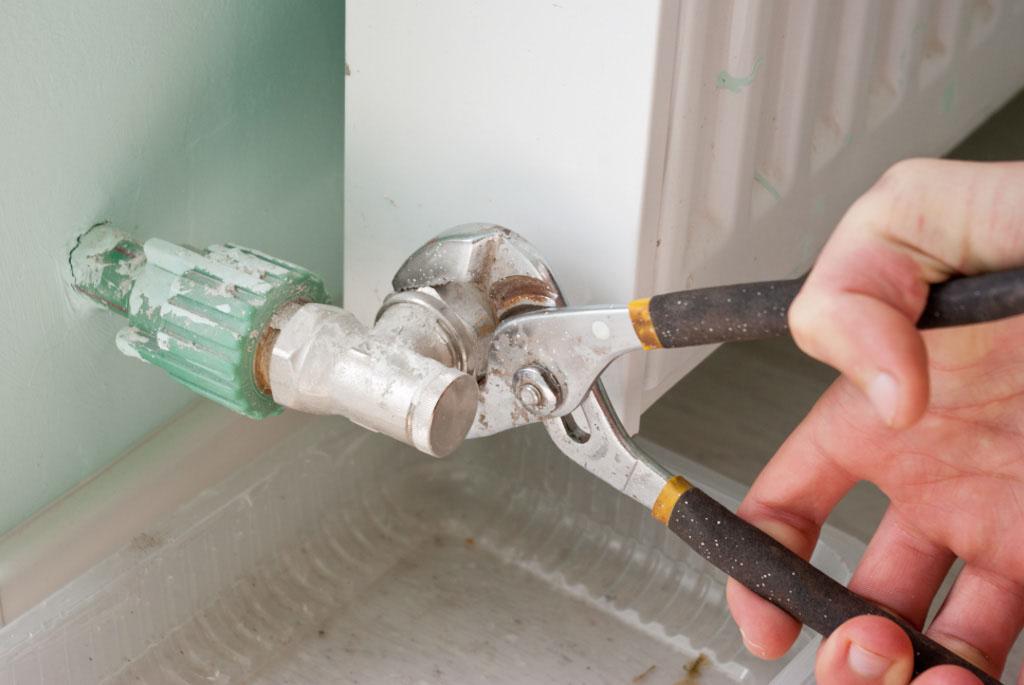

Чтобы демонтировать батарею, нужно открутить гайку футорного соединения и отделить ее от крана. Для этого применяют газовый раздвижной и накидной гаечный ключ. Одним придерживают штуцер американки, а вторым — откручивают гайку.

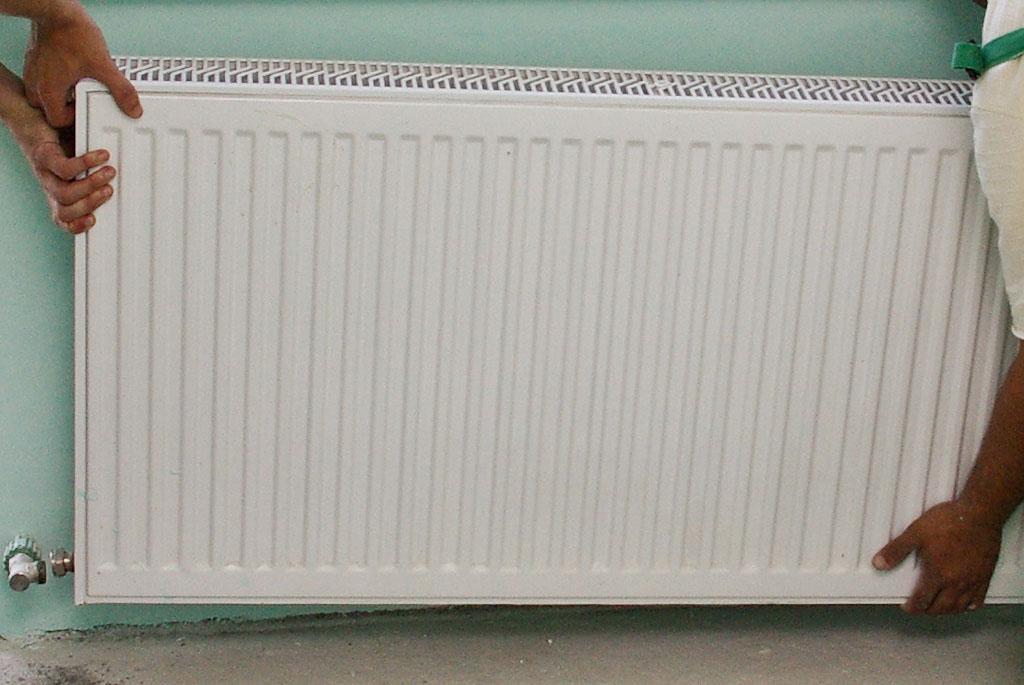

После отсоединения вентилей батарею осторожно снимают с кронштейнов. В связи с тем, что радиатор тяжелый, желательно, чтобы эту работу выполняли два человека

Не забудьте обернуть открученные части бумагой или целлофаном, чтобы не испачкать их краской и не засорить строительной пылью. Саму батарею поставьте в отдаленный угол, чтобы не поцарапать.

Новые виды отопительных элементов не нужно отключать от общей системы. У них есть специальные перемычки, по которым продвигается теплая вода в то время, когда батарея отключена

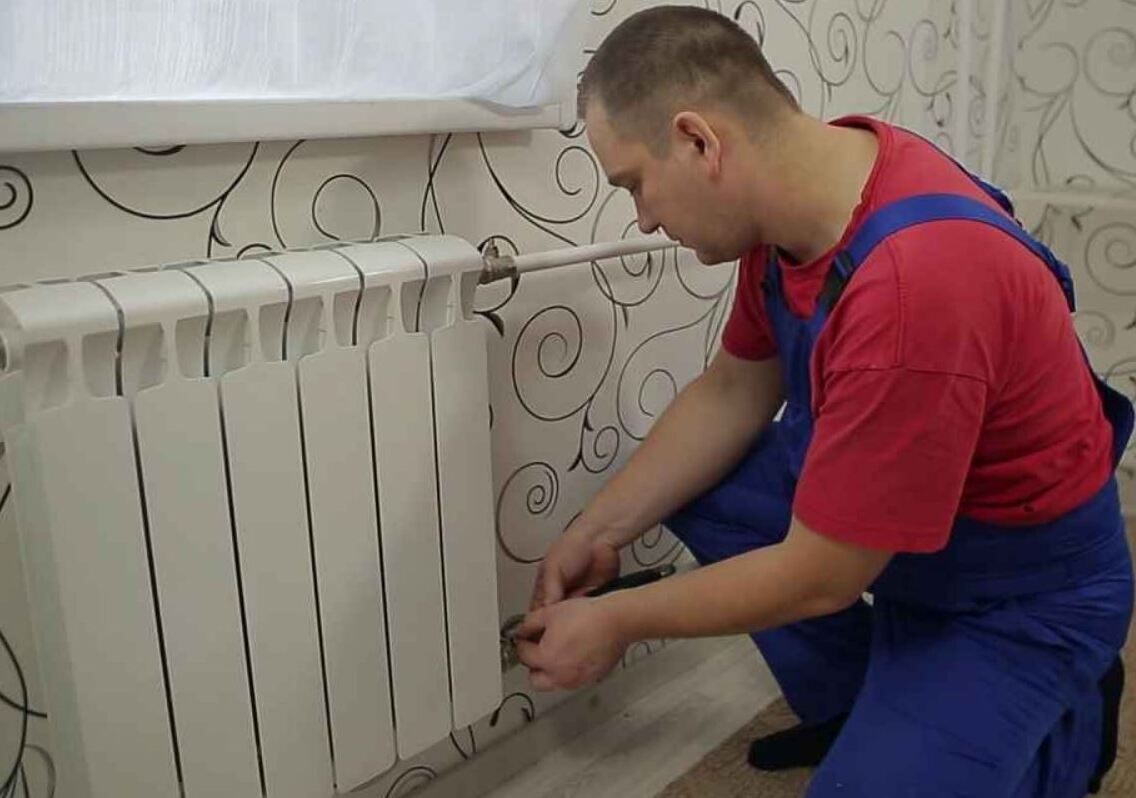

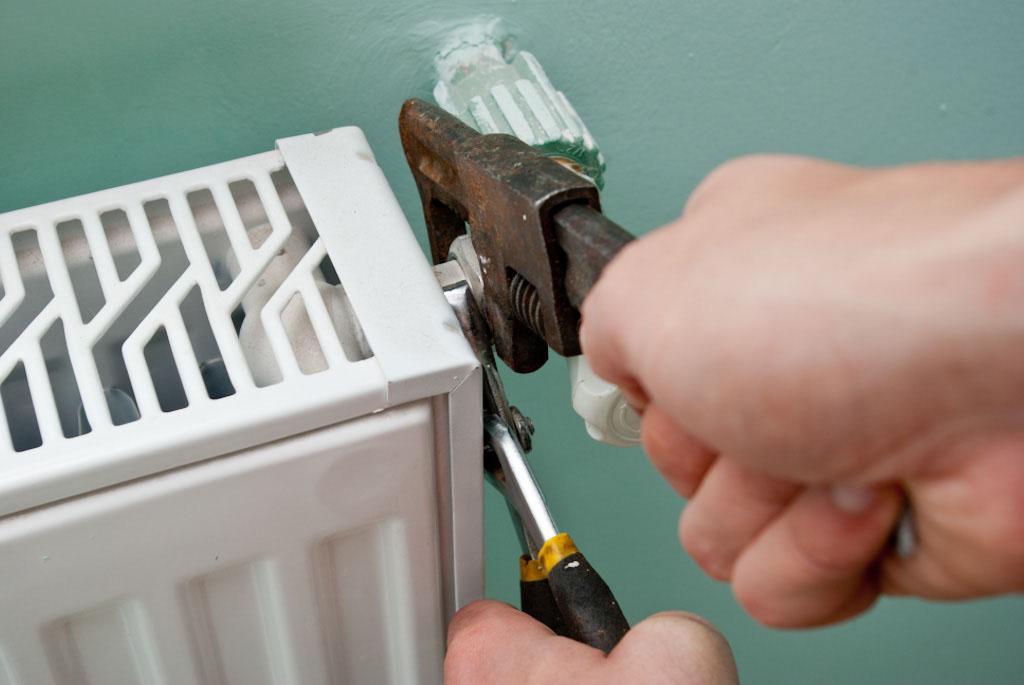

Процесс демонтажа

После проведения подготовительных работ по перекрытию поступления теплоносителя осуществляется слив воды, оставшейся внутри труб перекрытого участка. Далее можно приступать непосредственно к демонтажу, который осуществляется в следующем порядке:

1. В нижней части радиатора в месте подведения труб с помощью крестообразной отвертки полностью вкручиваются 2 заглушки.
2. Используя разводной ключ, откручивают крепление, соединяющее подводящую трубу с батареей. Придется приложить определенные усилия, но работу следует проводить аккуратно, чтобы не повредить резьбу.
3. Контргайку вначале откручивают вручную примерно наполовину, контролируя рукой выброс воды. Надо обеспечить, чтобы теплоноситель стекал небольшим ручейком, а не хлестал струей во все стороны.
4. Под воду устанавливается емкость, и выкручиваются ранее закрученные заглушки.
5. Радиатор немного приподнимают с одной стороны, обеспечивая максимальный сток воды из него.
6. Батарея снимается с крепежных кронштейнов на стене, для чего она постепенно поднимается вверх и подается на себя.
7. Проводится демонтаж всех деталей крепления батареи.

При проведении демонтажных работ следует учитывать следующие важные нюансы:

1. Внутри радиатора после перекрытия содержится достаточный объем воды, способный затопить соседей снизу. Работы надо вести аккуратно, не допуская ее разлива по полу.
2. Демонтаж батареи целесообразно приурочить к летнему периоду, когда отопление не требуется, чтобы не вызвать беспокойства соседей, а все работы проводить не спеша и тщательно.
3. Для исключения повреждения отводов и резьбы рекомендуется перед началом демонтажа под батарею установить деревянный брусок, устраняющий риск ее падения.

Старую отопительную батарею легко снять своими руками

Важно, чтобы отключение системы обеспечил специалист, а сам демонтаж проводился аккуратно, с соблюдением рекомендаций и мер безопасности

Эта статья — о том, как снять радиатор отопления. В зависимости от способа его присоединения к подводкам и типа фитингов могут понадобиться разные инструменты и технические решения. С ними нам и предстоит познакомиться.

Сварка

Чтобы демонтировать конвектор, его подводки просто-напросто перерезаются под прямым углом к продольной оси с помощью ножовки по металлу или болгарки с кругом по стали.

Болгарка заметно ускорит демонтаж конвектора.

Для присоединения новой батареи на подводках придется нарезать новую резьбу.

Это делается так:

1. Напильником или болгаркой делаем заход для плашки — снимаем пологую фаску на торце трубы;
2. Смазываем конец трубы любым маслом (для швейных машинок, моторной отработкой, даже подсолнечным). Смазка уменьшит необходимое для нарезки усилие и исключит появление задиров на резьбе;
3. Надеваем плашку держателем вперед;

Плашка с рамкой — держателем.

4. Зажимаем подводку трубным ключом и в процессе нарезки резьбы компенсируем с его помощью вращательный момент. Иначе есть вполне реальные шансы оторвать стояк от радиатора, установленного на сгонах или американках в соседней квартире;

Нарезая резьбу, придерживайте подводку или стояк.

5. Прижимаем плашку с максимальным усилием к торцу трубы и вращаем. Прижим нужен лишь при нарезке первой нитки, дальше плашку нужно только вращать.

После нарезки первой нитки плашку можно не прижимать.

Нарезав пять ниток на одной подводке, повторите все операции на второй. Работа закончена.

А можно всех посмотреть

Почему мы говорим о разных способах демонтажа радиаторов?

Чем различаются способы их подключения?

1. Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;

На фото — подключение алюминиевого секционного радиатора американкой.

Подключение на сгонах.

Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним

Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу.

Особый случай

1. В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.

Отопительный прибор соединен со стояком сварными швами.

Как временно снять радиатор отопления

Эта статья о том, как временно убрать радиатор отопления. чтобы заменить его или покрасить стену за ним. Снять радиатор совсем не сложно, как может показаться на первый взгляд, об этом мы расскажем в статье. Прежде всего Вы должны понять последствия неудавшейся попытки удалить радиатор: если Вы не знаете как удалить радиатор правильно, в последствии может появиться течь и Вы испортите настил на полу

Однако, если Вы обратите внимание на наши подсказки, то Вы исключите все проблемы разом, во время процесса удаления радиатора

Прежде всего мы должны показать Вам главные элементы радиатора: справа вверху — регулировочный вентиль, внизу слева — запорный вентиль (для регулировки подачи воды), слева верх — кран Маевского для спуска воздуха из радиатора отопления.

С помощью регулировочного вентиля вы сможете отрегулировать проток входящей воды в радиатор, открывая или закрывая вентиль, вы будете регулировать температуру его нагрева прибавляя и убавляя ее соответственно. С помощью запорного вентиля вы сможете отрегулировать с какой интенсивностью будет выходить вода. Чаще всего такой вентиль используют для балансировки всех радиаторов и устанавливается он на каждый.

Первым делом перекройте вентиля. Регулировочный перекрывается руками, а запорный с помощью шестигранного ключа.

СОВЕТ: Когда будете закрывать запорный вентиль запомните сколько оборотов вы сделали, чтобы потом открыть на столько же.

Теперь нужно отсоединить радиатор от вентилей. Для этого вам понадобится гаечный или газовый ключ. Устройство крана состоит из американки (съемная муфта). Открутите гайку американки для отделения радиатора от вентиля.

СОВЕТ: Для того чтобы не попортить настил на полу, подложите под радиатор ненужные тряпки.

Откручиваем запорный вентиль…

Регулировочный вентиль откручиваем так же… Для надежности используйте второй ключ, чтобы держать штуцер американки, откручивая гайку.

Последний шаг снимаем радиатор с кронштейнов. Лучший совет, который мы можем дать Вам, состоит в том, чтобы вы снимали радиатор с кем либо, так как радиатор с водой очень тяжелый.Такая операция требует хотя бы двух человек.

СОВЕТ. если Вы будете красить стену за радиатором, запечатайте вентили в пакеты или бумагу.

Во время процесса покраски или клейки стены, уложите радиатор так чтобы он не поцарапался. Когда вы закончите покраску, повесьте купленный новый радиатор или старый на кронштейны.

Когда радиатор висит на месте, соедините вентиль и радиатор в с помощью стягивающей американки. Закручивая запорный вентиль, вспомните количество витков которое вам пришлось прокрутить, чтобы перекрыть его и откройте ровно на столько же.

Откройте регулировочный вентиль для подачи теплоносителя, при этом вам нужно открыть кран Маевского, чтобы через него выходил воздух и радиатор наполнялся водой. После того как из крана Маевского закапает вода, перекройте его, это будет означать, что радиатор заполнился теплоносителем.

Спасибо за чтение нашей статьи о том, как временно снять радиатор отопления. и другие наши статьи. Не забывайте Любите наши проекты и делитесь ними с Вашими друзьями, используя социальные виджеты.

Как вам статья?

Мне нравитсяНе нравится

Последовательность выполнения работ

Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.

После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.

Упаковка

Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

Монтажные работы

Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.

При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

Контроль пространственного расположения

Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.

Заключительный этап

Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.

После этого можно выполнить пробные испытания с целью обнаружения возможной течи.

Необходимые инструменты и материалы

Перед тем как заменить радиатор отопления, подготовьте необходимые для работы инструменты и материалы:

• гаечный и разводной ключ;
• угловую шлифмашинку;
• болгарку для резки стальных труб;
• паклю и герметик;
• клупп или плашки с держателями для нарезания резьбы на трубах из металла;
• если монтируются полипропиленовые трубы, понадобится сварочный аппарат для них;
• для резки полипропиленовых труб нужна ножовка;
• шаровые краны;
• цементный раствор понадобится с целью заделки отверстий в стене вокруг кронштейнов;
• радиаторы;
• уровень строительный;
• перфоратор;
• саморезы и дюбели;
• карандаш;
• рулетку;
• угольник;
• заглушки на батарею;
• кронштейны для навешивания радиатора (иногда они идут в комплекте с батареей);
• трубы (металлопластиковые, стальные или полипропиленовые);
• тройники, отводы, фитинги и переходники;
• краны Маевского.
