Как сделать засов на ворота своими руками: разновидности задвижек, шпингалетов

Особенности и разновидности автоматических запирающих механизмов

При отсутствии даже минимального опыта и знаний в изготовлении калиточных запоров лучше приобрести готовое устройство в магазине. В продаже можно найти как простые замки, так и для функционирования которых необходим электрический ток. У некоторых имеется возможность дистанционного открытия и закрытия.

Электромеханические устройства сочетают в себе механические и электронные компоненты. Сделать такой замок своими руками без навыков в электрике невозможно. Функционирование основывается на работе электромагнита. Выглядит он как накладной замок, а открытие производится с использованием магнитного ключа или кода.

Но чаще всего для открытия запирающего механизма при входе прикладывается ключ-таблетка, электронная карта или вводится код. При отключении электричества дверца может быть открыта изнутри отводом запора или если предусмотрено, то использованием обыкновенного металлического ключа.

К преимуществам электромеханических замков можно отнести удобство эксплуатации, высокую стойкость к взлому, возможность комбинирования с домофоном, наличие звукового сигнала.

Задвижки засовы

Ещё один тип конструкции засовов – задвижной. Для его производства используются деревянные или стальные полосы. Для самостоятельного изготовления нужно иметь слесарные навыки и набор инструментов.

Толщина метала задвижки должна быть достаточно толстой, чтобы предотвратить изгиб

Алгоритм.

Подготовить стальную полосу. Длина её должна быть не менее 40 сантиметров, а ширина – 5 сантиметров.
Поскольку полоса будет двигаться по направляющим, их необходимо закрепить на воротах сваркой. Засов крепится к створке за счёт применения саморезов или той же сварки.
После монтажа на вторую створку также устанавливается паз для фиксации второй половины стальной полоски.

Иногда, чтобы изготовить засов с возможностью запереть замком, дополнительно сверлятся отверстия или монтируются специальные дужки.

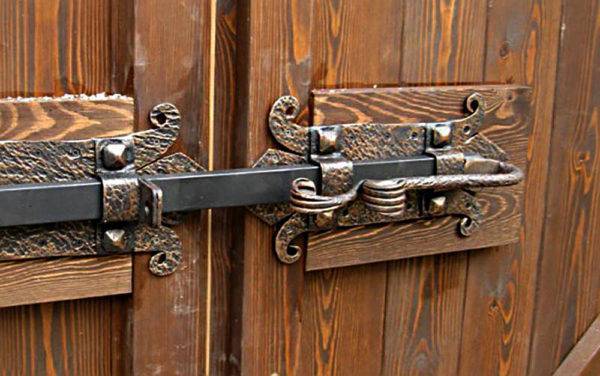

Декоративная задвижка выглядит эффектно

Разновидности

Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.

Тип конструкции

По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.

Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.

Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.

Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.

Легкость в монтаже

Особенности установки

Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.

Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.

Виды моделей

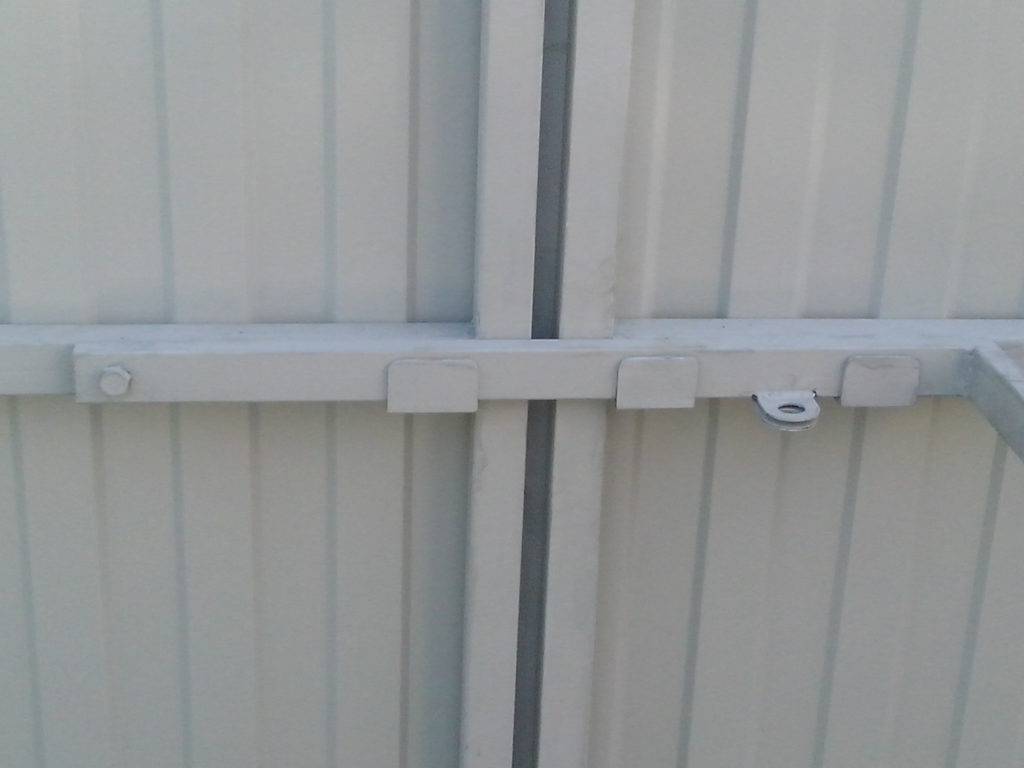

Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.

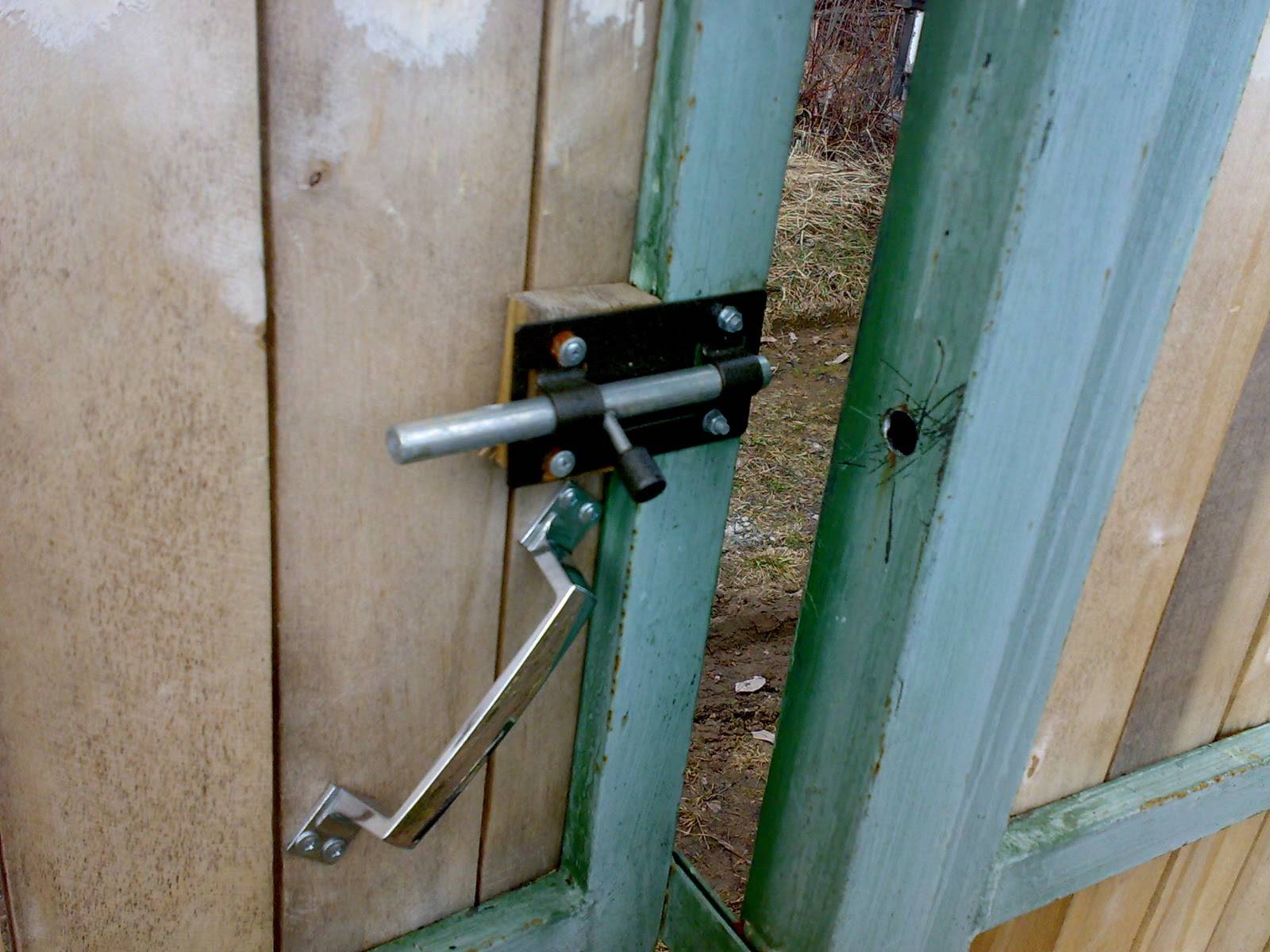

Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.

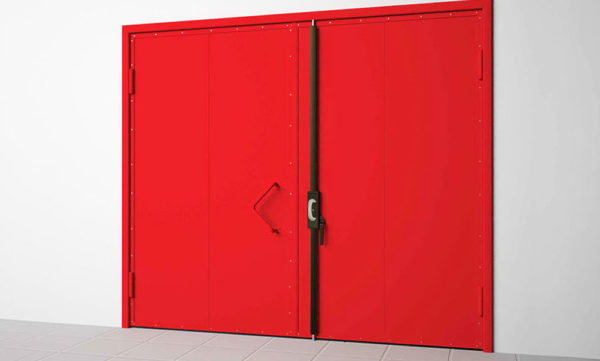

Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
Сейфовое устройство. Блокировка происходит в верхней и нижней частях.

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Автоматизированные системы

Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:

Электромагнитные.
Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.
Электромеханические.
Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.

Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.

Как сделать задвижку на гараж своими руками?

Изготовить самостоятельно можно большинство из описанных запорных механизмов для гаражных ворот. Причем конструкции создаются по схожему алгоритму. В связи с тем, что оптимальными для гаражных ворот считаются шпингалет и вертикальные задвижки, следует рассмотреть процесс изготовления этих запоров.

Материалы и инструменты

Для изготовления металлического запора потребуются следующие материалы и приспособления:

ножовка по металлу;
сварочный аппарат;
тиски;
молоток;
металлический штырь (труба);
трубы небольшого сечения.

Прежде чем приступать к работе, необходимо просчитать длину запора.

Нарезка деталей и сбор конструкции

Расчет количества используемого материала ведется в зависимости от типа выбранной конструкции. Для шпингалета потребуются 3 трубки небольшой длины и металлический прут, который будет щеколдой.

Материал нарезается согласно произведенным размерам. Длина металлического прута должна быть такой, чтобы часть материала можно было загнуть. В конце заготовки рекомендуется приложить к воротам и проверить, свободно ли движется щеколда в трубах.

Монтажные работы

На гаражных воротах сначала отмечаются точки для фиксации труб. Затем последние крепят посредством сварки. Использовать в данном случае винты не рекомендуется, так как часть последних окажется снаружи. В конце в трубки вставляется металлический штырь.

В случае если монтируется вертикальная конструкция, порядок работы немного меняется. Сначала на дверцы привариваются трубы. Далее в раме, посредством дрели и сверла по металлу, формируются отверстия, диаметр которых соответствует размерам металлического прута. Следом за этим на створки привариваются крючки, предназначенные для крепления щеколды после открытия ворот.

При проведении монтажных работ важно добиться того, чтобы все трубы располагались в одной плоскости. Несоблюдение этого правила приведет к тому, что щеколда не будет запираться

Чтобы добиться такого расположения, можно приварить сначала одну трубу, а затем вставить прут, и возле конца последнего закрепить вторую проушину

Чтобы добиться такого расположения, можно приварить сначала одну трубу, а затем вставить прут, и возле конца последнего закрепить вторую проушину.

Засовы для ворот

Делаем задвижку своими руками

Самодельные задвижки – неизменная принадлежность дачных калиток и садоводческих товариществ. Там участки расположены довольно плотно, так что особой необходимости запираться днем не существует. Владельцы маленьких наделов редко обращаются за покупками в «Леруа Мерлен», да и забор у них чаще не из металлопрофиля, а из подручных материалов и штакетника.

Как правило, их несложно скопировать. Поэтому металлические запчасти, оказавшиеся под рукой или оставшиеся от строительства садового дома, легко трансформируются в умелых руках в вертикальные или горизонтальные задвижки.

Схема засова для створки из профнастила

Самый простой способ изготовить вертикальный запор для ворот – прикрепить большую трубу к необходимому месту, а на самих створках установить вторую, меньшего диаметра, прикрепленную к рычагу.

Двусторонний засов с ригелями, накладной, можно установить без проблем, посмотрев инструкцию на видео ниже.

А вот двустороннюю задвижку на калитку на заборе из профлиста или даже простой засов, на котором отсутствует скрытый механизм, сделать под силу даже самому неумелому мастеру. Но только при условии, что под руками есть болгарка и сварочный аппарат. Установку выполняют в такой последовательности:

сначала делают накладные металлические элементы (их приваривают к калитке и к столбу или к воротам, если калитка встроенная), а в деревянной можно в качестве фиксаторов использовать крепкие болты;
для вхождения задвижки в паз иногда делают просто отверстие или паз в металле, а на ворота и калитку прикрепляют проушины;
в них и вставляется трубочка с загнутым концом, пластина по размерам чуть меньше проушин или даже деревянная планка подходящего размера с закрученным на конце болтом.

Схема запора для калитки

На заводах изготавливают черные или серебристые задвижки из металла, которые принято перед выпуском оцинковывать для лучшей сохранности. Их делают и с засовами, и с барашком. А есть уже даже радиоуправляемые, магнитные и электромагнитные.

Для садового домика и деревянной калитки чаще всего используют навесной замок на двух кольцах. Как правило, ничего ценного там не хранят, поэтому покупать дорогой механизм нет смысла

Можно остановить свое внимание на врезной задвижке, тем более что цена у нее приемлемая

Врезные задвижки

Это хитрый тип запорного механизма, который устанавливают в калитку из любого материала. В продаже есть блестящие и матовые модели. Подобрать их можно под любой дизайн, если на калитке нет накладных частей декоративного назначения.

Врезной вариант

Их вставляют в выдолбленные гнезда. Также можно прикрепить для них специальные петли, выбрав то, что наиболее отвечает потребностям хозяев. Поворотная ручка сделает удобным открывание для жильцов любого возраста. Автоматические задвижки обеспечат закрывание даже в том случае, когда хозяева о нем забыли.

Качественный материал, из которого обычно делают задвижки такого типа, даст возможность беспроблемного использования на протяжении длительного времени.

Она работает от блока питания и оснащена блоком управления с электронным ключом. Зато к ней можно присоединить сигнализацию, если злоумышленник попробует произвести открытие ключом.

В магазине

Такие задвижки для калиток всегда рекомендуют владельцам загородных домов типа особняка или в частном секторе городской территории. В современной строительной промышленности можно найти и более безопасные и совершенные устройства. Однако их установка, как правило, требует помощи специалиста. Выбор в любом случае остается за хозяевами и зависит только от них.

Делаем запоры для распашных ворот своими руками

На сегодня существует несколько самых распространенных вариантов засовов для изготовления и монтажа своими руками.

Простой запор

Пошаговая инструкция сборки:

все детали для сборки механизма можно купить в Леруа Мерлен;
предварительно делается чертеж;
на раме отмечается точка для размещения запора, место его расположения в грунте и длина самого прута;
из нескольких металлических стержней делают две схожие детали. Длина детали выбирается такая, чтобы она смогла удержать полотно входных частей в закрытом состоянии;
в верхней зоне ворот привариваются короткие штыри, они облегчат спуск и подъем устройства;
в почву штырь забивается на такую глубину, чтобы была обеспечена защита объекта.
углубления следует делать с использованием садового бура, при этом соблюдается диаметральное положение относительно прутов;
к раме створки необходимо присоединить крючок-зацепку с помощью сварки. Он будет выполнять роль ручки для замкового устройства. С его помощью фиксируется механизм после того, как конструкция открылась.

Засов

Есть интересный способ, как сделать засов. Собирается он при помощи подручных деталей. Фиксаторы для ворот своими руками собираются из балки и 4 ручек из дерева. Данная конструкция изготавливается за 1 час. На стойки, находящиеся по вертикали, прикручиваются 2 профиля и ручки из дерева.

Чтобы конструкция получилась более прочной и надежной, необходимо вставить балку или массивную доску. В результате должен получиться механический запорный механизм.

Есть и другой метод, как собрать засовы на ворота своими руками. Для этого применяют обрезки профиля и прокат квадратной формы. Конструкцию либо привариваем, либо устанавливаем ее на болты. К калиброванному пруту, длина которого составляет 350 мм, следует приварить ручку по вертикали. От правого края при этом отступают на 200 мм.

От квадратного профиля необходимо отрезать 3 куска, их длина составит 100–200 мм. Их надо присоединить к пластине с отверстиями под крепежи с использованием сварки.

Первые две части, у которых квадратные трубки, фиксируют на соседние края створок. Через них и будет проходить прут. Он запрет ворота. В 3-ю деталь квадратного профиля заводят свободный конец для проката. Его используют для упора ручки, когда засов будет открыт. Такой вариант применяется для ворот из профнастила.

Имеется и другой метод сборки. В верхней зоне приваривают арматуру, ее диаметр – 15 см. Туда будет задвигаться другой изогнутый элемент, который фиксируется с применением анкерного стержня. Его при этом закрепляют на куске трубы необходимого диаметра. Еще одну часть устанавливают немного ниже центра. После фиксации детали дно трубки необходимо заварить.

В нем следует пропилить отверстие болгаркой, в которое вставляют каленую железную пластину. Крепление деталей производится при помощи болтов. На втором полотне нужно сделать крючок, за который будет заходить пластина в закрытом режиме ворот. Смотрите видео ниже про установку подобного запорного механизма.

Вертушка

Установка производится поэтапно:

Предварительно чертится схема размещения механизма. Затем сверху на распашные ворота устанавливается металлическая защелка. Она станет вращаться на саморезе. Его диаметр составит 8–10 мм, а шляпка должна быть шестигранной. Верхнюю защелку устанавливают, чтобы увеличить жесткость запора и предотвратить деформацию и перекручивание самих створок. Ее можно использовать и в качестве дополнительного упора.

Размер планки равен 4,5х10х200 см. Она может быть стальной или деревянной, толщина детали – примерно 5 мм и более. Длину необходимо выбирать пропорционально ширине створки. Чаще всего она составляет 2/3 ширины ворот.

Далее пошаговая инструкция выглядит следующим образом:

В центральной части изнутри к одной из створок (левой) монтируется сквозной болт. Его окружность составляет 10–12 мм. Нужно отступить от края примерно на 6–10 см.
Болт должен проворачиваться без усилий, и на нем фиксируются 2 шайбы.
На самом полотне по всей ширине устанавливается паз-фиксатор. В его качестве используется швеллер. В нем и закрепляется планка. Швеллер стачивается при помощи клина, тогда планка попадет без труда в паз.
К еще одной створке (правой) фиксируется рейка опоры. Она будет выступать за створку на 10 мм.
Болты, расположенные снаружи, также стачиваются, тогда их невозможно будет открутить. При помощи этого запора можно удержать створки в закрытом состоянии даже в сильный ветер. Снаружи взломать конструкцию невозможно. Такая запорная система устанавливается и на ангарные ворота.

Аналог «Вертушки» – щеколда «Шлагбаум», она изготавливается из тех же деталей. Можно сделать ее и электромагнитной.

Виды запорных замков

Существует несколько видов запоров, которые отличаются не только конструкцией, но и степенью защиты. Главной особенностью запоров является их установка с внутренней стороны гаража, поэтому их использование возможно только для второго выезда из гаража или ворот. Наиболее распространены следующие типы запорных систем:

защелка или защелка;
стоковый винт;
повторный запор;
запор-револьвер.

Челюсти и шпингалеты – самый простой и ненадежный механизм, который способен остановить створку от несанкционированного открывания. Для их установки достаточно на одну створку установить штифт со вставкой, а на другую прикрутить розетку.

Другие типы гаражных замков более надежны, хотя и имеют простую конструкцию.

Замки-колонны состоят из двух элементов: рычага с крючком, прикрепленного к полотну ворот, и металлической петли. Крючок плотно прилегает к петле, а рычаг отводится назад до упора. Такой механизм можно приобрести в готовом виде и установить на ворота изнутри.

Изготовление гаражного засова

На даче, в гараже или загородном доме засовы актуальны всегда. Надёжный засов можно быстро и без особых усилий сделать своими руками из простейших материалов.

Дополнительные запорные механизмы для гаражных ворот – это необходимость, которая позволит защитить ваше имущество от взломов. По принципу производства дополнительные задвижки не отличаются сложностью – используется полоса из металла для жёсткой фиксации обеих створок ворот.

При этом различаются 4 типа механизмов фиксации и передвижения полосы:

двусторонний поворотный засов – изготавливается по принципу контейнер;
сдвижной – алгоритм производства по типу задвижки;
поворотный – принцип«шлагбаум» или «вертушка»;
двусторонний ригельный – по принципу засова «вертикального».

Блокировка створки ригельным запором сверху и снизу

И все эти типы вполне легко сделать самостоятельно, при этом обеспечив надёжную фиксацию гаражных ворот не на одно столетие. Есть ещё пружинные засовы, для их изготовления понадобятся особые навыки и умения, они несколько сложнее, но при этом не менее надёжные в работе.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

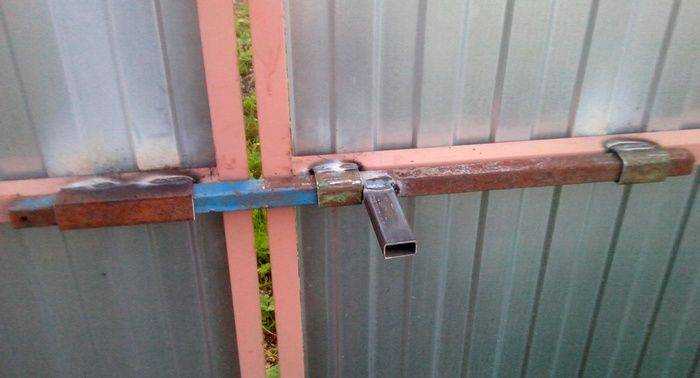

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

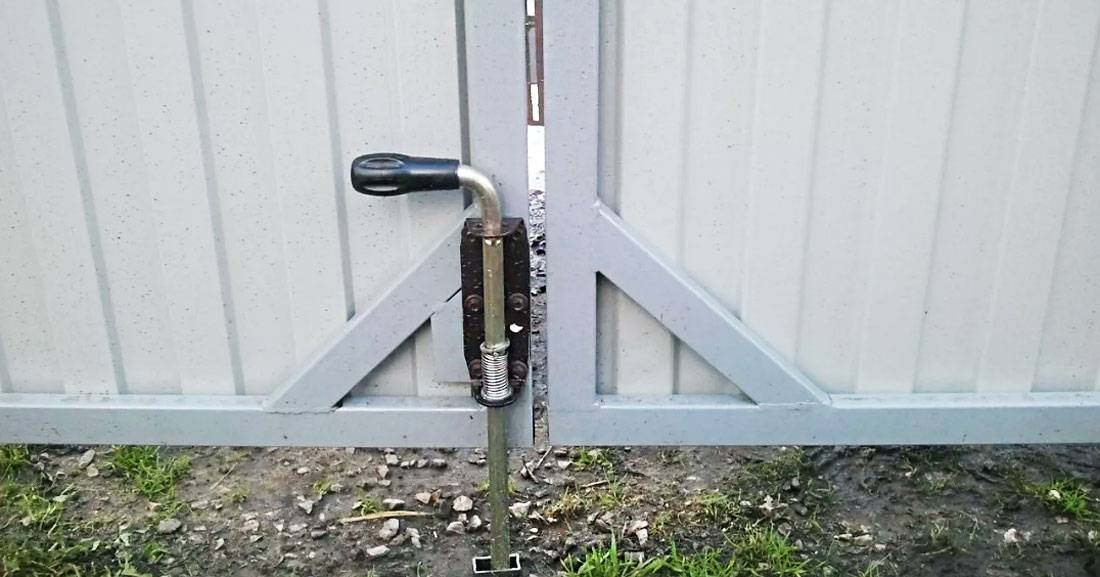

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
с двух сторон трубы крепим два крюка;
к раме сверху и снизу привариваем два фиксатора для крюков;
при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Плюсы и минусы

Основное преимущество распашных ворот – надежность. Но это не единственное их преимущество. Простота конструкции приводит к другим преимуществам:

нет необходимости настраивать и поддерживать автоматику;
среди бюджетных альтернатив секционным, подъемным и откатным воротам нет сопоставимых по стоимости распашных ворот – последние всегда более рентабельны;
возможна установка автоматики: приводы открывания и закрывания створок;
нет необходимости усиливать проем и верхний потолок, что часто требуется при установке секционных или подъемных ворот;
возможность теплоизоляции двери и коробки;
много вариантов дизайна крыла.

Главный недостаток – необходимость выходить из машины и закрывать/открывать ворота при всех самых неблагоприятных погодных условиях. Кроме того, зимой необходимо очищать от снега пространство перед ними.

Основные модели запоров

В современном мире существует огромное разнообразие товаров, и засовы для ворот не исключение. Основные их отличия заключаются не только во внешнем виде, но и в способе крепления, типе конструкции и удобстве использования. Мастера выделяют 3 основных вида таких механизмов, каждый из которых можно изготовить своими руками:

Горизонтальные, которые делятся на верхние, средние и нижние. Горизонтальные замки лучше всего монтировать на гаражные ворота.
Вертикальные, которые также имеют 3 подраздела – верхний, средний и нижний.
Дополнительный. Такие элементы чаще всего размещают на воротах частных домов или дверях хозяйственных построек.

Вертикальные засовы для распашных ворот

Такие засовы чаще всего выполняют вспомогательную функцию, они надежно фиксируют нижнюю часть ворот, а также помогают удерживать створки в открытом положении. Для них также используется прут диаметром не менее 10 мм, Г-образной формы и трубка соответствующего внутреннего диаметра.

Трубка приваривается в нижней части ворот.
В нее вставляется штырь и фиксируется в отверстии в земле, бетоне основания или раме ворот.
Чтобы засов фиксировался в открытом положении, к створке можно приварить дополнительный упор.

Верхние вертикальные засовы могут использоваться в гаражных воротах для более надежной их фиксации. При этом необходим дополнительный упор, чтобы засов не выпадал при открывании.

Заключение по теме

Чтобы смонтировать готовый засов на металлическую поверхность, нужно прикрепить его к ней с помощью болтов, предварительно просверлив под них отверстие. К дереву механизм прикрепляется при помощи саморезов, закрутить которые нужно шуруповертом или отверткой.

Пример самодельного вертикального засова на ворота

Помимо традиционных замков, при возведении гаража рекомендуют установить запор на ворота. Эта конструкция предназначена для фиксации створок и защиты от раскрытия под напором ветра. Существуют различные виды запорных механизмов: автоматические, ручные и другие. Каждую подобную конструкцию можно приобрести в магазине. Но механические несложно изготовить своими руками.

Самостоятельное изготовление засова на ворота
