Нужна ли вентиляция
Обязательное проветривание обусловлено факторами:
- Высокий уровень влажности. Помещение ванной комнаты подвергается постоянному воздействию воды, водяного пара, скапливающегося конденсата, что значительно повышает общий уровень содержания влаги в воздухе. Это оказывает заметное влияние на мебель, которая выполнена, как правило, из ДСП – материала, не отличающегося устойчивостью к воздействию воды. Металлические поверхности со временем изменяют свои свойства при длительном контакте с влагой, водными парами – покрываются коррозией.
В стандартном городском жилье санузел – место, где просушивается постиранное белье. Из-за повышенного параметра влажности сушка может занимать продолжительное время. - Плесень. Повышенная влажность влечет за собой неизбежное появление плесени, грибковых колоний, размножение микроорганизмов, не способствующих улучшению здоровья человека. Собирающийся и длительное время присутствующий на стенах конденсат – среда для размножения плесневых грибов, бактерий, влаголюбивых насекомых. Среди видового разнообразия опасной для здоровья является черная плесень, которая часто появляется в санузлах городских квартир.
- Отсутствие движения воздуха. Причиной тому могут быть засоренная вентиляционная шахта, неправильная установка вытяжки соседей сверху, недостаток приточного воздуха в квартиру. При этом прекращается удаление отработанного воздуха, избытков тепла, влажности, которые характерны санузлу по специфике ее назначения.
Установка вентиляции своими руками: что нужно знать
Установка вентиляции самостоятельно
Монтаж вентиляции в ванной – дело несложное, но только если уже есть выход в воздуховод, проверена система и все работает. Но когда дело касается индивидуального строительства, установка вентиляции в ванной или другом помещении должна происходить на стадии возведения стен!
Вентиляция ванной в частном доме устраивается точно по тому же принципу, как и в многоквартирном: естественная или принудительная, она закладывается в проект помещения и монтируется по мере возведения конструкции.
В случае, когда нет необходимости или возможности устанавливать вытяжку в каждую комнату, индивидуальная потолочная вентиляция в ванной может быть заменена на более доступные способы. Например, вентиляция из кухни в ванную или между ванной и туалетом – такие конструкции позволяют сократить финансовые затраты на установку воздуховодов и приобретение вентиляторов. Одного приточно-вытяжного прибора, смонтированного на кухне, будет достаточно для обеспечения воздухообмена в двух-трех помещениях.
Правила монтажа вентиляции в доме
Требования к обустройству вентиляции
Установка вентиляционного оборудования не всегда требует сооружения дополнительных конструкций. Вполне достаточно установить прибор в нише вытяжной шахты, чтобы обеспечить приток и отток воздушных масс. Но это только в том случае, если шахта канала находится прямо за стеной ванной комнаты или совмещенного санузла. В некоторых случаях (если дом ветхий) потребуется замена вентиляционных коробов ванной, для этого возможно придется вызывать мастера.
Нужно понимать, что совмещение естественной и принудительной вентиляции – вполне разумный подход к решению проблемы. В частности, если вентканал расположен через помещение (одно или несколько), а диаметр вентиляционной трубы в ванной позволяет перемещать объемные потоки воздуха, потребуется возведение вентиляционных коробов.
Виды коробов для вентиляции:
- пластиковый: может быть как круглого, так и прямоугольного сечения. Отличается низкой шумопроводностью и минимальным сопротивлением потокам воздуха. Простота монтажа и подбор под нужное сечение вентиляционной трубы делают данную конструкцию самой популярной;
- мягкий гофрированный короб применяется только в случае малых расстояний или же в местах, где нет возможности поставить жесткую конструкцию.
Точный расчет и первичные навыки подскажут, как делать вентиляцию в ванной, туалете или на кухне. А чтобы лучше понимать, с чем придется столкнуться, просмотрите фото, расположенные ниже. Здесь вы найдете ответы на свои вопросы и сможете выполнить монтаж системы собственными руками.
Опубликовано 02.06.2020 Обновлено 12.06.2020 Пользователем admin
Основные критерии выбора оборудования
Производители предлагают просто огромный ассортимент вентиляторов для вытяжных систем. Поэтому не удивительно, что каждый неподготовленный покупатель впадает в ступор и даже не подозревает, что ему лучше заказать.
Покупая вытяжной прибор для ванной и туалета, нужно обращать внимание на следующие моменты:
Диаметр воздуховода. В зависимости от этой характеристики выбирается патрубок вентилятора. Как правило, у стандартных моделей диаметр равен 150, 125 или 100 мм.
Наличие/отсутствие воздуховодов, а также их месторасположение в комнате. Эти критерии влияют на то, где будет установлен вентилятор.
Мощность. Характеристика важна при выборе, чтобы в будущем вытяжное оборудование справлялось с возложенными на него функциями.
Наличие защиты от влаги. Маркируется этот показатель латинскими буквами IP. Минимально необходимым значением для сантехнического узла является IP30, но лучше немного потратиться и заказать прибор с IP44
В последнем случае он будет расположен в специальном герметичном кожухе, защищенном от влаги и брызг.
Уровень шума
Этой важной характеристике мало кто уделяет должное внимание, а зря. Ведь бесшумная вытяжная система сделает нахождение в ванной и туалете более комфортным.
Учитывая эти тонкости можно выбрать модель, которая будет стоить недорого и удовлетворит все пожелания.
Обычно комплектация вентилятора включает в себя сам прибор и четыре дюбеля, которые понадобятся для его монтажа. Для упаковки устройства в большинстве случаев используется картонная коробка
Виды вентиляционных систем
Где бы ни устанавливалась вентиляция (система для качественного воздухообмена в замкнутых пространствах), необходимо знать, по каким параметрам она различается. Опираясь на возможности той или иной системы и ее модификации, можно самостоятельно сделать вентиляцию в ванной комнате и в туалете, независимо от того, раздельный это санузел или совмещенный.
По способу воздухообмена вентиляция бывает естественной и принудительной.
Естественная вентиляция
В обязательном порядке устанавливается в многоквартирных домах и должна быть учтена при проектировании и строительстве частного дома.
Неотъемлемым элементом системы естественной вентиляции являются вытяжные каналы, установленные в санузлах и на кухне жилых помещений.
Этапы воздухообмена при естественной вентиляции
- При хорошей тяге загрязнённый влажный воздух из санузла по вентканалам вытягивается за пределы жилого помещения.
- Свежий воздух из комнат начинает поступать через специальные отверстия в дверях либо щели между ними и полом.
- В само жилое помещение приток воздуха происходит посредством вентиляции через окна, во время открытия входных дверей, либо через специально предусмотренные для этого клапаны.
При нарушении одного из этапов данной цепи полноценное функционирование естественной вентиляции будет невозможно.
Возможные причины нарушения работы естественной системы воздухообмена:
- Засорённые вентиляционные каналы и, как следствие, слабая тяга.
- Отсутствие необходимых каналов для притока воздуха в ванной и туалете.
- Использование современных, герметичных, не дышащих материалов и конструкций (окна, двери, отделка), не дающих свободно поступать воздушным массам извне в комнаты жилого помещения.
- Возникновение эффекта обратной или слабой тяги (при изменении погодных условий, малой разнице температуры воздуха в помещении и на улице, выравнивание давления и плотности воздушных масс).
Конструкцию естественной вентиляционной системы, установленной в многоэтажных домах, нельзя изменять, но можно усовершенствовать, повысив её эффективность.
Принудительная вентиляция (искусственная)
Циркуляция воздуха происходит с применением механических аппаратов — вентиляторов, увеличивающих скорость движения воздушного потока в замкнутых пространствах.
Вентилятор разреживает плотный воздух внутри санузла, втягивая часть его в вентканал, на входе которого установлен. Как результат, происходит естественный приток воздуха из жилых комнат.
Возможные причины нарушения работы принудительной системы воздухообмена:
- Неправильно подобранный вентилятор по мощности.
- Отсутствие подачи электроэнергии.
Вентиляционные системы разделяются по назначению:
| Вытяжная | Приточная | Смешанная |
| Поток вытягивается вентилятором | Поток вытягивается естественным путём | Поток вытягивается вентилятором |
| Естественный приток воздуха | Воздух в комнаты нагнетается вентилятором | Воздух в комнаты нагнетается вентилятором |
| 1 вентилятор | 1 вентилятор | 2 вентилятора |
По конструкции различают 2 типа вентиляционных систем: канальную и бесканальную.
Канальная вентиляция – воздух движется по вентиляционной системе в специально оборудованных каналах (трубах, коробах, вентиляционных шахтах).

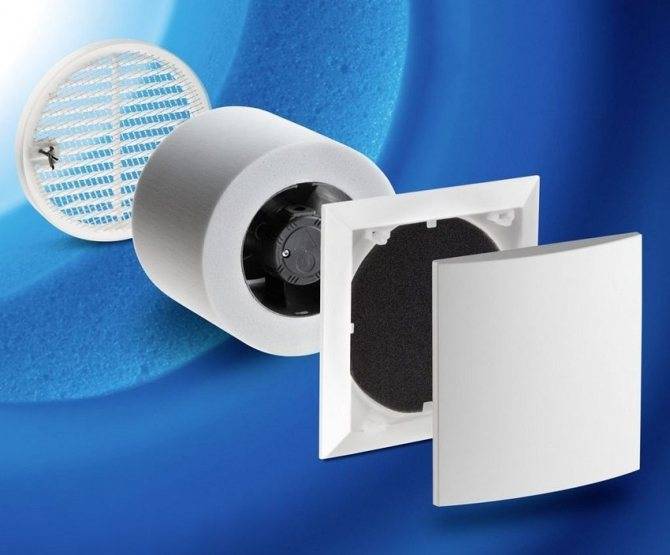

Бесканальная вентиляция – вытяжка осуществляется через отверстия в стенных проёмах или потолке, воздух вытягивается либо из одного помещения в другое (из ванной в туалет), либо сразу на улицу или в чердачное помещение.
Свежий воздух – залог здоровья
Чистота и свежесть воздуха – это неоспоримое условие комфортного пребывания в помещении. Но если в жилых комнатах это условие достаточно просто соблюдать при помощи проветривания через окна, то в туалете и ванной с ним имеются некоторые сложности. Наличием достаточного оконного проема может похвастаться далеко не каждый санузел частного дома. Особенности расположения помещений в квартире крайне редко подразумевают наличие окна как такового.
Типовые многоквартирные постройки, как правило, «прячут» санитарную зону в «глухую» коробку маленькой площади с общим воздушным вентиляционным каналом. Он реализован как небольшое отверстие под потолком, работающее по естественному приточно-вытяжному принципу.
Схемы подключения вентилятора
Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.
Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.
Существует три способа подключения в электросети:
- С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
- Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
- Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.
От лампочки
На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.
Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.
Выключается прибор только тогда, когда будет погашен свет.
Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:
К плюсам следует отнести:
- простоту монтажа;
- низкую стоимость.
Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).
Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.
От выключателя
Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.
Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.
Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.
По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.
Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).
Через автоматику
Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.
Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.
Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.
Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.
Стандартный алгоритм работы заключается в следующем:
- Вентилятор включается одновременно со светом.
- Пока горит лампочка, вытяжка работает.
- После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
- Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.
Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.
Как правильно подобрать модель вентилятора?
Качественная вентиляция и вытяжка из ванной комнаты в частном доме или квартире чрезвычайно важна не только для отведения влажного воздуха, но и для предупреждения появления колоний бактерий, плесени и грибков. Отсутствие окон в таких помещениях и невозможность регулярного проветривания усугубляет проблему.
Рекомендуем ознакомиться: Вентиляция в квартире
Единственно верным решением в этом случае можно назвать приобретение и установку вентилятора для вытяжки в ванной. При покупке устройства необходимо придерживаться таких важнейших параметров помещения, как:
- подлежащая вентиляции общая площадь санузла;
- количество пользующихся ванной и туалетом человек.
В ванной и туалете наибольшее распространение получили малогабаритные осевые вентиляторы низкой, но достаточной производительности, составляющей 60-250 м3/час.
Установить вытяжку в ванной комнате в имеющийся вентиляционный канал, расположенный в потолке либо стене не составляет труда
Перед тем как сделать вытяжку в ванной обязательно обратите внимание на форму устройства – она должна быть идентичной габаритам канала и полностью входить в его отверстие. Снаружи должна оставаться лишь декоративная решетка, внешний вид которой подбирается под интерьер помещения. Как выбрать вытяжку в туалет или ванную, что учесть в первую очередь?
Как выбрать вытяжку в туалет или ванную, что учесть в первую очередь?
Безопасность
Вытяжка в ванную комнату, как и любое другое работающее в условиях повышенной влажности электрооборудование, должна иметь корпус во влагозащищенном исполнении, не допускающий попадания воды внутрь прибора.
Степень влагозащиты обозначается набором символов IP и двух цифр. Первая цифра соответствует уровню защищенности от проникновения внутрь посторонних предметов, а вторая – непосредственно степень защиты от влаги.
При устройстве вытяжки для ванной и туалета следуют подбирать вентиляторы, обладающие степенью защиты не ниже IP45 – такие приборы бесперебойно функционируют даже при попадании на них струй воды.
Производительность
Вытяжка из туалета и через ванную должна обеспечивать 6-8 кратную оборачиваемость воздуха, другими словами – ее производительность должна превышать объем помещения, минимум в шесть раз.
Шумность
Вентилятор, которым оснащена электрическая вытяжка для ванной комнаты в любом случае будет хорошо слышен. Уровень шума, превышающий 35 дБ, может негативно сказываться на комфорте человека, потому для ванны и туалета следует выбирать малошумную модель вентилятора.
Рекомендуем ознакомиться: Вентиляция свинарника
Шумность во многом зависит от формы лопастей устройства и скорости их кружения. Оптимальный выбор – вентилятор значительного диаметра с малой скоростью вращения. При несущественной разнице в производительности шуметь он будет значительно меньше быстрого и маленького.
Во избежание появления во время работы дребезжания и вибраций, при установке вентилятора в ванне или туалете своими руками каждый стык следует тщательно обработать силиконовым герметиком.
Функциональность
Современные вентиляторы оснащаются различными дополнительными устройствами, повышающими удобство и экономичность вытяжки даже в дачном туалете:
- обратный клапан;
- измеритель влажности;
- датчик движения;
- шумоглушитель;
- таймер.
Какой должна быть правильная вентиляция в квартире и частном доме
Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию. Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла
Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.
В общем, необходимо учесть следующие особенности в частном доме:
Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см.
В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги.
Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши
Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь.
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой. Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки
Ее эффективность, особенно в момент приготовления пищи, неоспорима.
Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.
Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.
Особенности оборудования вентиляций, как в частном доме, так и в квартирах:
- Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
- При кубатуре 12 м3 можно уже использовать 3 конфорки.
- И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
- Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
- На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
- Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.
Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.
Определение оптимальной схемы подключения в ванной комнате и туалете
Как показывает практика, обычные квартиры в новостройке нуждаются в более мощной системе, чем естественная вентиляция из ванны через туалет. В таком случае значительная часть влаги остается внутри жилища. Ванна без вентиляции может быть только в частных домах, когда в санузле имеется окно. Использование принудительной системы предусматривает необходимость подбора оптимального режима работы вытяжки.
Нередко вентилятор подключают к выключателю света, что позволяет ориентировать работу прибора по времени пребывания человека в ванной. Однако не всегда этого достаточно, поэтому для вентилятора обустраивается отдельный выключатель. Как показывает практика, люди часто забывают включать/выключатель оборудование. Наиболее оптимальное решение в таком случае – введение в схему вентиляции датчика влажности. Это дает возможность перевести работу устройства в автономный режим.
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Soler&Palau TDM-200 1 980 руб. | 40 | 25 | 200 | |
Blauberg Sileo 125 2 860 руб. | 32 | 17 | 197 | |
Electrolux EAFM – 150 1 900 руб. | 32 | 25 | 320 |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1
3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Maico ER 60 18 732 руб. | 26 | 21 | 62 | |
Вентс ЦФ 100 3 248 руб. | 38 | 29 | 122 | |
Blauberg – Valeo 60 13 764 руб. | 45 | 30 | 320 |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

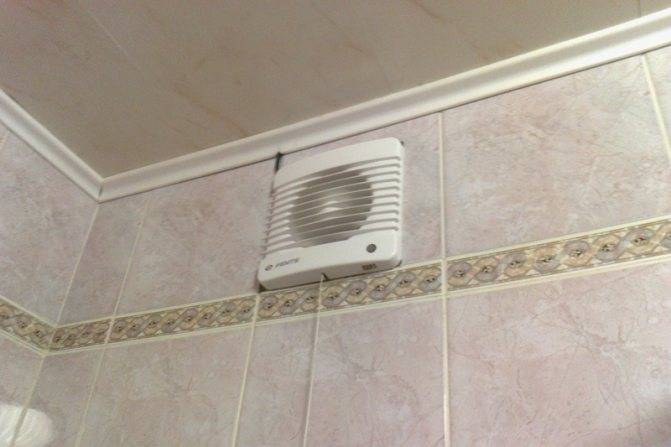

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери
Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
1
4
Какого типа вентилятор подходит для конкретного помещения
Для жилого дома лучше всего выбирать вытяжную систему вентиляции. Воздух входит в помещение естественным путем, а выводится с помощью вентилятора. Вытяжные вентиляторы разделяются на следующие типы:
- канальные;
- осевые;
- радиальные;
- крышные.
Осевые настенные вентиляторы (еще их называют накладными)
Обычный осевой настенный вентилятор
В конструкцию входят:
- корпус в виде цилиндра;
- колесо внутри корпуса (оно имеет консольные лопасти);
- ось электродвигателя (на ней крепится колесо);
- ротор и статор.
Воздух захватывается вращающимися лопастями, и активированный воздушный поток выводится из помещения наружу.
Цены на накладные вентиляторы
Вентиляторы канального типа
Осевые канальные вентиляторы появились в домах граждан не так давно. И устанавливают их не настолько часто, как накладные вентиляторы. Причина такой непопулярности – сложность монтажа своими руками. Но иной раз они становятся незаменимыми и идеально подходящими для конкретных условий. К примеру, если квадратура помещения, в котором требуется контролировать вентиляцию, превышает 15 м².
Осевой вентилятор канального типа
Вентиляторы радиального типа
Вентилятор радиального типа
Конструкцию этого агрегата составляют:
- двигатель;
- ось вращения колеса, имеющего лопасти;
- металлический короб спиралевидной формы (напоминает ракушку древнего моллюска аммонита), закрытый.
Вентиляторы крышные
Вентиляторы устанавливаются на крышах особняков и многоквартирных домов.
В частных домах часто применяются крышные вентиляторы
Вентиляция через крышу
Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.
Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.
Соединение проводов в распределительной коробке
Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов
Основные схемы подключения вентилятора к выключателю следующие:
- при включении вытяжки одновременно с освещением;
- при использовании отдельного выключателя для вытяжки;
- при использовании двухклавишного выключателя;
- при использовании вытяжки с таймером.
Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.
При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:
- Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
- Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
- К входной клемме выключателя нужно подключить фазный провод сети.
Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:
- Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
- Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
- Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
- Вторая выходная клемма используется для подключения прибора освещения ванной.
При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:
- Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
- Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
- Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.
Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.
Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.
Особенности монтажа устройств естественной вентиляции
Решив обзавестись уличным туалетом, необходимо позаботиться и о его чистоте
Но, касается это не пыли и грязи (отсутствие которых также важно), а микроклиматических условий, которые имеются в нем
Наиболее целесообразно позаботиться о проветривании не только кабинки, но и выгребной ямы. Поэтому следует начать монтаж вентиляционной системы именно с «подполья». Для этого необходимо:
- В любом углу задней стенки уборной установить трубу в вертикальном положении. Один ее конец должен выходить в выгребную яму на расстояние, близкое к максимальному уровню заполняемости резервуара. Второй конец – выводится на крышу.
- Уличный отрезок воздуховода из трубы должен выступать над поверхностью кровли минимум на 7 см. Остаток следует обрезать.
- Воздуховод закрыть декоративным конусом (зонтиком), который будет защищать вентиляцию от попадания в нее осадков. Для усиления тяги специалисты рекомендуют устанавливать также дифлектор с функцией флюгера. Такое устройство в туалете является необходимостью, так как полноценный приток воздуха в резервуар отсутствует.
Нельзя забывать и про качество самих труб. Необходимо подобрать наиболее качественный материал, который не поддается влиянию агрессивных сред. Самый доступный для отечественного строителя – пластик.
Самые доступные трубы для отечественного строителя — выполненные из пластика
После того как вентиляция выгребной ямы построена, можно приниматься за монтаж устройств самого помещения. Для дачного туалета необходимо обеспечить качественный приток и вытяжку воздуха. Это сделать несложно. На одной из боковых стенок, необходимо просверлить сквозное отверстие, диаметром 11 и более сантиметров. Наилучшее место – 15 см от уровня пола.
Через это отверстие, чистый воздух будет проникать в туалет. Второе отверстие – вытяжное. Его располагают на противоположной стенке, но под потолком. В эти отверстия вставляются воздуховоды (трубы). Их следует располагать вертикально, уличные концы, закрывая «зонтиками».
