Места притока
Естественной тягой свежий воздух поступает в дом через приоткрытые окна, правда, тогда улетучивается и большая часть домашнего тепла. Чтобы избежать теплопотерь, используются КИВ (приточные клапаны), которые постоянно пропускают определённый объем воздуха.
Патрубок, ограниченный решетками, проходит стену насквозь. Положением крышки регулируется скорость потока от 40 до 100 м3/час. Располагается установка далеко от дверей, чаще за радиаторами, выше 2 м над уровнем земли. Базовые клапаны регулируются вручную.
Рис. 2 – Приточный клапан КИВ
Автоматические проветриватели (бризеры) настраиваются датчиками влажности, температуры, что экономит время и до 5% расходов на отопление. Внутри корпуса имеется встроенный вентилятор, которому задаются параметры на определенный объем воздуха (мощность 3-7 Вт). Скорость притока регулируется от 12 до 150 м3/час.
Рис. 3 – Автоматический проветриватель (бризер)
Установки создают избыточное давление в помещениях, которое помогает продвигать застоявшийся воздух в каналах с естественной тягой (даже, если тяга слабая). Проветриватели часто комплектуются фильтрами для удаления пыли (тонкой очистки – F или грубой – G), ионизаторами, калориферами для обогрева притока.
Приточная вентиляция с водяным контуром обогрева требует гидравлической обвязки, которую желательно сделать до чистовой отделки стен. При этом калорифер становится чувствительным к морозу, может промерзать. Электрические установки менее требовательные, но увеличивают потребление энергии в доме.
Новые поколения бризеров оснащаются системами климат-контроля и целым набором фильтров, задерживающих пыльцу, тяжелые металлы, бактерии. Правда, покупка и эксплуатация прибора (затраты на электроэнергию, замена фильтров) обходятся дорого.
В домах с площадью больше 150 м2 рациональнее оборудовать систему воздуховодов с механическим побуждением. Где уличный воздух максимально подготавливается перед поступлением в комнату и разносится вентиляторами в разные помещения по сети воздуховодов. Исключение – индивидуальный приток должен обслуживать кухню, гараж, с/у, ванную.
Рис. 4 – Механическая вентиляция частного дома
Как сделать самостоятельно: пошаговая инструкция
Ниже представлена информация о монтаже вентиляции в частном жилом доме своими руками.

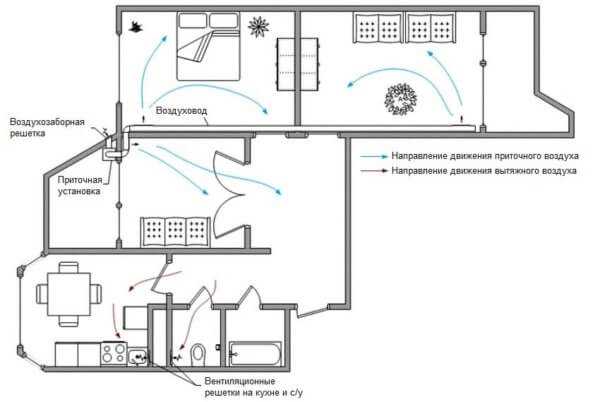

Схема
- При обустройстве единой вентсистемы нужно предусмотреть направление движения масс воздуха от жилых помещений к техническим.
- Клапаны притока воздуха должны быть в каждой комнате, где не предусмотрена вытяжка.

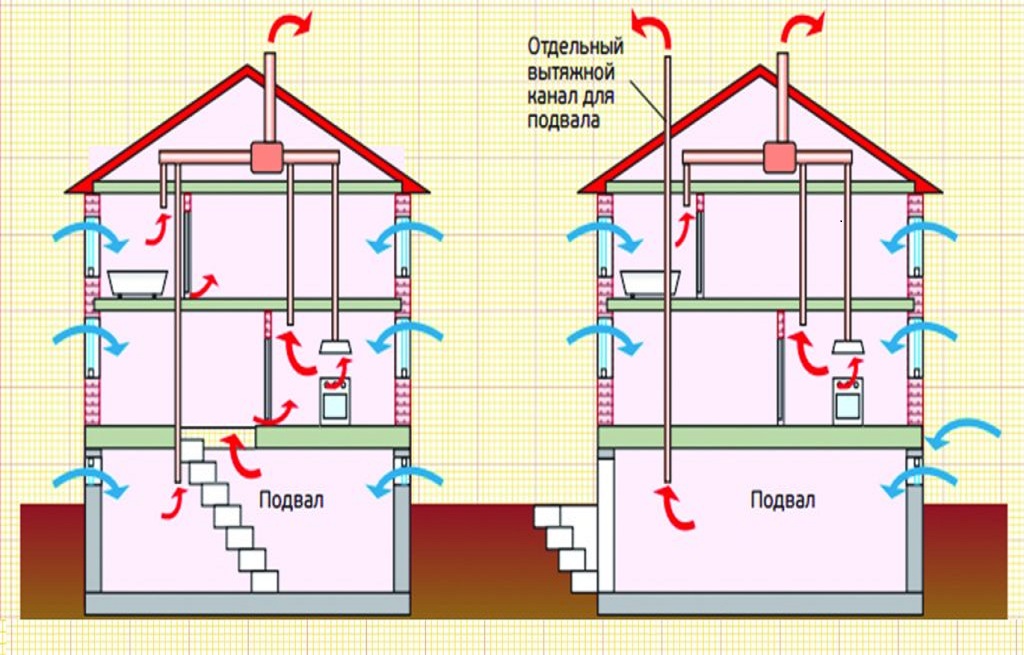

- Для зоны подвала вентиляцию обустраивают естественным образом, через систему отверстий с вертикальной ориентацией вытяжных труб.
- Добиться равномерности тяги можно, обустроив вытяжные каналы одинаковой протяженности без резких перепадов диаметра.
- Вентиляционные шахты нужно качественно теплоизолировать, особенно в зоне выхода на улицу.
Подготовительные работы
Для определения оптимальной системы вентиляции необходимо принять во внимание многие факторы. Учитывают особенности инженерных сетей здания и типа его обогрева
Важно принять в расчет:
- особенности местного климата,
- близкое расположение источников неприятного запаха,
- функции отдельных помещений,
- особенности конструкции здания,
- наличие газовых или иных видов плит/печей,
- число постоянных жильцов.
Проектирование вентсистемы рекомендуется производить в процессе создания общего проекта дома. Естественный воздухообмен можно рассчитать самостоятельно, иные виды лучше доверить специалистам. Расчет размера каналов вентиляции производится с учетом объема помещений и установленных для них стандартов кратности воздухообмена.
Расчеты параметров и деталировка
Эффективность функционирования системы вентиляции зависит от достаточного количества подаваемого в дом воздуха, насыщенного кислородом. Для этого нужно вычислить параметр, указывающий количество смен атмосферы помещения в течение одного часа. Для жилых комнат может быть достаточно одной смены в час, для технических – двух-трех. Берут в расчет и количество проживающих
Формула выглядит следующим образом: ВажноL (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты)
Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формуле: ВниманиеL = N (число жильцов)* L (воздух, предназначенный для одного человека — норма). При активных физических нагрузках на одного человека потребуется обновления воздуха — 30м3 в час, в состоянии покоя — 20 м3 в час
Монтаж и настройка
Порядок монтажа состоит в следующем:
- Нанесение на стены разметки для проделывания отверстий, где будут располагаться вентканалы.
- По потолку и стенам размечают линии осей воздуховодов с учетом мест поворотов и разветвлений.
- При монтаже принудительной системы отмечают место установки оборудования.
- Сверлят стены, монтируют элементы крепежа.
- Раскраивают каналы, собирают их воедино, скрепляют стыки на саморезы. Монтируют конструкцию на подвесы.
- Подключают каналы к рабочей установке.
- Монтируют вентиляционные решетки.
- Техника подключается к системе питания и производится тестовый запуск.
Инструменты и материалы
Для сборки системы воздуховодов сейчас могут понадобиться:
- трубы различного диаметра и протяженности,
- соединительные элементы,
- колена с разными углами поворота,
- тройники и переходы,
- решетки вентиляционных ходов,
- держатели и подвесные элементы,
- перфоратор.
Вентиляция в частном доме — принудительная система
В полной мере проблему с достаточным воздухообменом и нагревом поступающего с улицы морозного воздуха может решить только принудительная вентиляция. Она может быть централизованная и локальная.

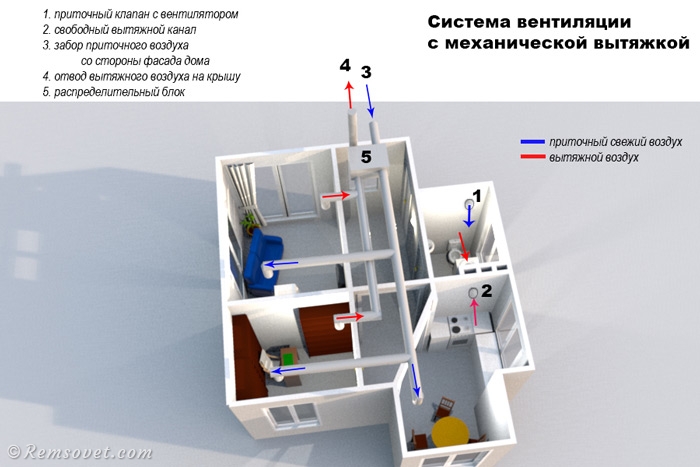

Централизованная система
Частенько применяется бюджетный вариант, предусматривающий организацию лишь вытяжки. Устанавливается вентилятор, к которому сводят сеть трубопроводов из «грязных» помещений. Мотор выбрасывает воздух на улицу, а приток осуществляется естественным образом, через щели в окнах и отверстия в стенах. Принципиального отличия от естественной вентиляции нет, воздух поступает холодным.
Такая функционально урезанная система не решает многих вопросов и в итоге некомфортна. По большому счёту, для частного дома это просто впустую потраченные деньги. Того же эффекта, но гораздо дешевле можно добиться, соорудив вертикальные каналы в кухне и санузлах, и установив на них мощные центробежные вентиляторы.
Иное дело — полнофункциональная приточно-вытяжная система. Дом, как паук или спрут, опутывает система воздушных каналов. Воздух принудительно как удаляется, так и подаётся. В центре системы находится её сердце — вентиляционная установка. Она может быть комплектной и представлять собой здоровенный ящик. Также можно набрать оборудование из отдельных элементов.
Основные устройства для вентиляции в частном доме

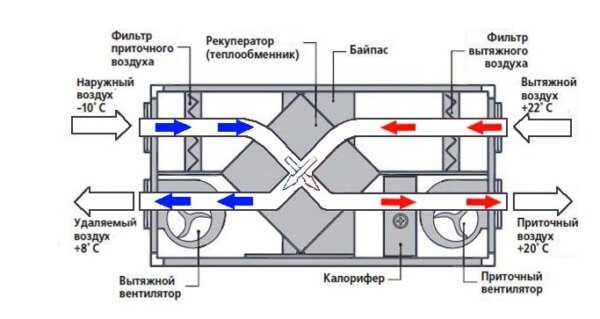

Приточный и вытяжной вентилятор, рекуператор, подогреватель воздуха, автоматика. Рекуператор представляет собой металлический блок, в котором одновременно, но в разных направлениях по множеству соседствующих друг с другом узких каналов «прогоняется» поступающий с улицы и удаляемый из помещений воздух.
Через тонкие стальные перегородки нагретый воздух отдаёт тепловую энергию холодному, нагревая его. Таким образом, удаётся сэкономить до 50% энергии и, соответственно, уменьшить расход топлива на обогрев комнат.
Подогреватель, работающий на электричестве либо подключенный к системе горячего водоснабжения, «догоняет» температуру до комфортных значений в +10-15ºС. Летом рекуператор просто отключают. Система автоматики не даёт устройству замёрзнуть при обледенении, позволяет плавно и независимо регулировать мощность притока и вытяжки.
Можно регулировать воздухообмен в каждом из помещений с помощью ручных задвижек либо сервоприводов. Грамотно спроектированная и выполненная полнофункциональная приточно-вытяжная вентиляционная система способна обеспечить обитателям дома высокий комфорт: всегда свежий воздух и полное отсутствие сквозняков.
При этом значительно снижаются расходы на отопление. Недаром такие системы — непременный атрибут современных энергосберегающих домов. Ещё одно достоинство централизованной вентиляции состоит в том, что весь объём поступающего наружного воздуха подвергается фильтрации
Можно установить эффективный, задерживающий пыльцу растений фильтр, что важно в наши времена всеобщей аллергизации населения
Увы, «правильная» вентиляция — удовольствие лишь для богатых. Рассчитывать, что она будет стоить дешевле новой «Лада Гранта автомат» в исполнении «люкс», не стоит. Оборудование стоит дорого, а установка вентиляции этого типа «своими руками из подручных материалов» как минимум, затруднительна. К тому же, по дому будет идти сеть воздуховодов немаленького сечения и потребуется место для центрального блока, хотя бы 6 м2 в техническом помещении.
Локальная принудительная вентиляция

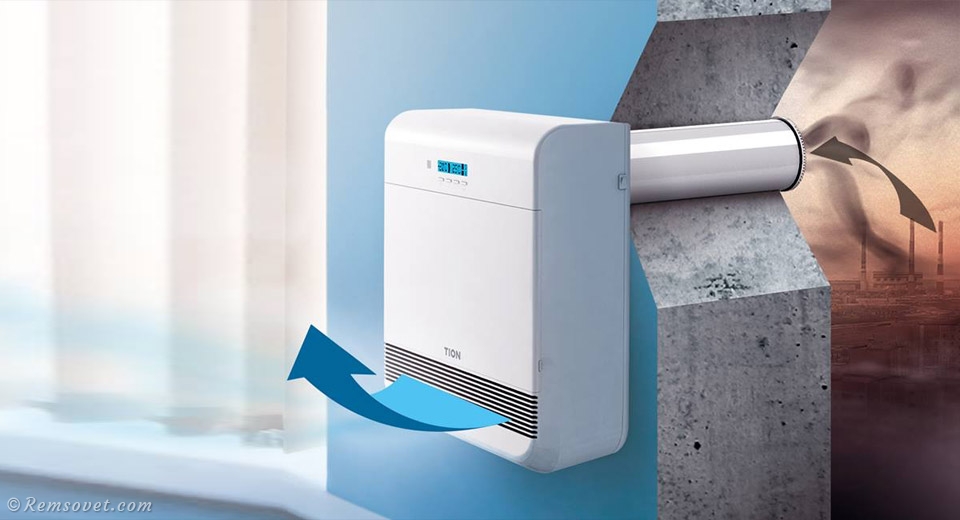

Существуют малогабаритные вентустановки, предназначенные для работы в одном помещении. В России первыми представила такие системы немецкая компания Seugenia. Отечественные производители также предлагают собственные разработки.
Мини-установки, так же как и «взрослые» системы, оснащают фильтром, вентиляторами, рекуператором и, при необходимости, подогревателем и ионизатором.
Локальные установки эффективны, невелики, эстетичны, внешне похожи на небольшой воздушный обогреватель.
Устанавливаются очень просто на наружную стену в любом месте, не требуется никаких воздуховодов, лишь небольшое отверстие наружу.
Локальные установки не могут полностью решить вопросы вентиляции, ведь в кухнях и санузлах всё равно придётся оборудовать каналы естественной вытяжки. Установка таких систем служит комфортным дополнением к системе естественной вентиляции и часто бывает оправдана. Тем более, что смонтировать такую вентсистему несложно и занимает это от силы пару часов.
Естественная ВЕНТИЛЯЦИЯ в частном доме своими руками. Проход вентиляции через металлочерепицу.
Устройство вентиляции в частном доме
По нормативным схемам (стандартным) любая вентиляционная система основана на отводе и притоке воздуха. То есть, отдельно одно от другого не существует. Поэтому в доме надо обеспечить в первую очередь вывод отработанных воздушных масс и организовать приток свежего воздуха с улицы.
Совсем недавно, когда о пластиковых окнах еще не задумывались, приток воздуха происходил через щели и неплотности дверных и оконных конструкций. То есть, происходил естественный приток, который учитывался при расчетах вентиляции частных домов. Сегодня ситуация изменилась, потому что входные двери и окна – это герметичные конструкции, через которые свежий воздух в дом не поступает. А значит, надо найти те способы и технологии, которые обеспечат помещения чистым свежим воздухом.
В принципе, искать нет надобности, потому что такие устройства вентиляции давно существуют, только их раньше использовали на производственных объектах. Сегодня эти схемы перекочевали в частные дома и офисные здания. Главная задача – это выбрать необходимую схему, которая будет соответствовать внутреннему плану дома. При этом вентиляция должна быть эффективной в плане соответствующего воздухообмена, недорогой и простой в сборке. Конечно, учитывается воздухообмен в помещении (в каждом).
Места вытяжки
Вытяжные каналы отводят на улицу отработанный воздух, лишнюю влагу, запахи. Места оттока при естественной вентиляции частного дома оборудуются на кухне, в ванной, с/у, при необходимости и в других помещениях. Размещаются воздухозаборные решетки на высоте от 0 до 25 см от потолка.
Для кухонной вытяжки отводится отдельная шахта, которая не учитывается в общих расчетах (включается временно). Если канал единственный, то оборудование подключается через тройник с обратным клапаном. Лопасти открываются, когда вытяжка отключена, тогда помещение проветривается. Шахта считается рабочей, но при расчетах отнимается ее увеличенное сопротивление.
Несколько каналов могут объединяться в один только с установкой вентилятора выше всех примыканий, без него запахи будут перетекать между помещениями. По той же причине организуется индивидуальный приток/отток в технических помещениях (подвал, гараж, топочная). Двери закрываются герметично, чтобы потоки не смешивались с домашним воздухообменом.
Организация вентиляции с выходом в стену
Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.
Естественная вытяжка
Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.
Установки принудительного действия
По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.
Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.
Комбинированное устройство вентиляции
Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.
Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.
Какой вариант лучше
Аргументы в пользу естественной и комбинированной вентиляции:
- Приемлемые финансовые затраты на установку и эксплуатацию.
- Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше – около 500 Вт на комнату.
- Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
- Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
- Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.
И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:
Значение вентиляции для жилого дома
Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.
Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.
- Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
- Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
- Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
- Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
- К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.
Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.
Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.
Почему клапан обмерзает
Это явление происходит в районах с низкими зимними температурами. Источником мороза является конденсат, падающий на сильно охлажденные поверхности вентилятора. Чтобы устранить проблему, необходимо определить причину замерзания:
- Естественная система отвода отработанных газов неэффективна или не работает вообще. Результат: водяной пар остается внутри помещения и частично выходит наружу через клапан подачи.
- Мощность системы отопления не рассчитана на инфильтрацию (приток естественного воздуха) приточным агрегатом. Нагреватель переохлаждается и конденсируется.
- Неправильный монтаж, например, вентилятор слишком близко к окну, слишком далеко от радиатора или недостаточная изоляция труб.
- Внутренняя часть слишком плотно драпируется, в результате чего вдоль стены образуется холодная зона. Фрост накапливается на обложке.
Среди мнений пользователей есть жалобы на понижение температуры после установки вентиляторов, в буквальном смысле – сильные удары от клапанов. Напоминаем простое правило: прохождение воздуха через элемент зависит только от работы вытяжки. Попробуйте отрегулировать поток на настенной заслонке или частично закрыть выпускное отверстие.
На фотографии слева показана правильная установка вентилятора, холодный воздух смешивается с теплым потоком от радиатора. Справа, клапан слишком низкий.
Состав системы, пошаговый монтаж
Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:
- вентканал – изготавливается только внутри кирпичных стен;
- короб – из стального листа, полимерных материалов, керамики, бетонных изделий.
Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.
Состав принудительной вентиляции
Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).
Как организовать проветривание?
Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:
открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;
Проветривание окнами и дверьми
приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;
Проветривание форточками
открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.
Проветривание открытыми окнами
Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.
Обеспечение притока
Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.
Конструкция оконного клапана
Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.
В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.
Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:
- патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
- решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
- встраиваемый вентилятор либо рекуператор.
Конструкция стенового клапана приточного
Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.
Расположение приточного стенового клапана
Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.
Монтаж кухонной вентиляции
Внимание! Перед тем как делать план вентиляции всего дома рекомендуется выяснить уровень загрязненности воздуха того района, где будет построен дом, так как может понадобиться дополнительное оборудование для очистки воздуха.
Для наиболее эффективной циркуляции воздуха во всех помещениях построенного здания проделываются отверстия, отвечающие за вход и выход кислорода. Согласно принятым нормам втяжное отверстие располагается над фундаментом на поверхности наружной стены. Вытяжное же делается на крыше, причем возвышающаяся над крышей труба для выхода загрязненного воздуха, составляет как минимум 0,5 м.
При правильно рассчитанной системе проветривания движение воздуха в здании будет перемещаться по вентиляции из комнат в кухню, откуда уже и будет выводиться наружу (смотрите приложенную схему).
Схема движения воздуха
Особое внимание уделите изучению вопроса правильного расположения каналов вентиляции, а также подбору качественных материалов. При помощи специальных инженерных таблиц рассчитайте длину и ширину прямоугольного сечения канала, которые бы обеспечили быстрый и полный вывод отработанных масс воздуха наружу
Во время строительства канал монтируется в стены постройки.
Вентиляционный канал рекомендуется использовать из нержавеющей стали. Стенки внутри трубы-канала должны быть гладкими, чтобы сажный налет и жирные пары не цеплялись за заусеницы. Это облегчит вам уход за вентиляцией. В помещении все отверстия воздуховода защищают специальными решетками для предотвращения попадания в них инородных предметов.
Заключение
Современные квартиры сегодня является настолько закрытыми объектами, что проживающие в них люди, на себе ощущают, как трудно в них становится дышать. Чтобы хоть как-то изменить эту ситуацию, многие решаются на установку вытяжки. Однако не стоит думать, что кухня и санузел — это единственные помещения, в которых обязательно должна быть установлена система вентиляции. Не будет лишней она и в других помещениях, ведь человек достаточно времени проводит в гостиной, спальне и других комнатах, где также необходимо создать благоприятные для него условия пребывания.
