Процесс монтажа вытяжки
Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.
Антивозвратный механизм
- Антивозвратный клапан не даст воздуху возвращаться обратно на кухню
- Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
- Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
- Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
- Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

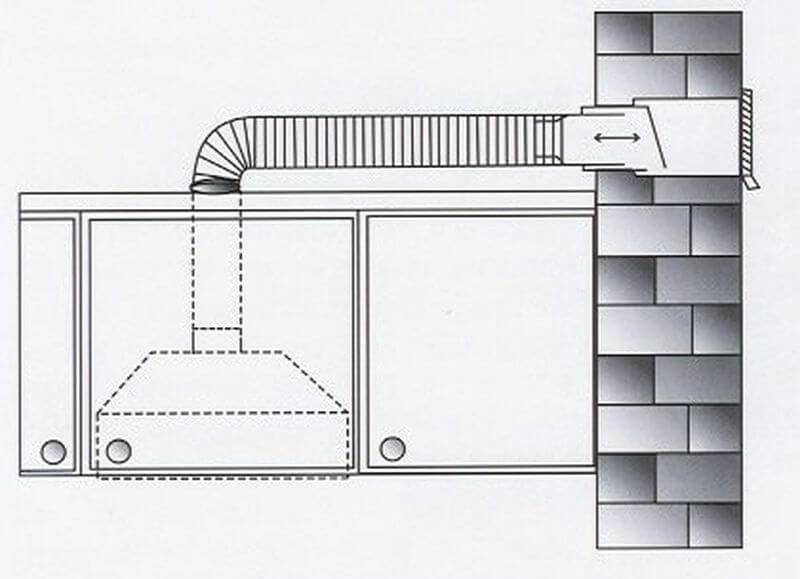

Подключение воздуховода

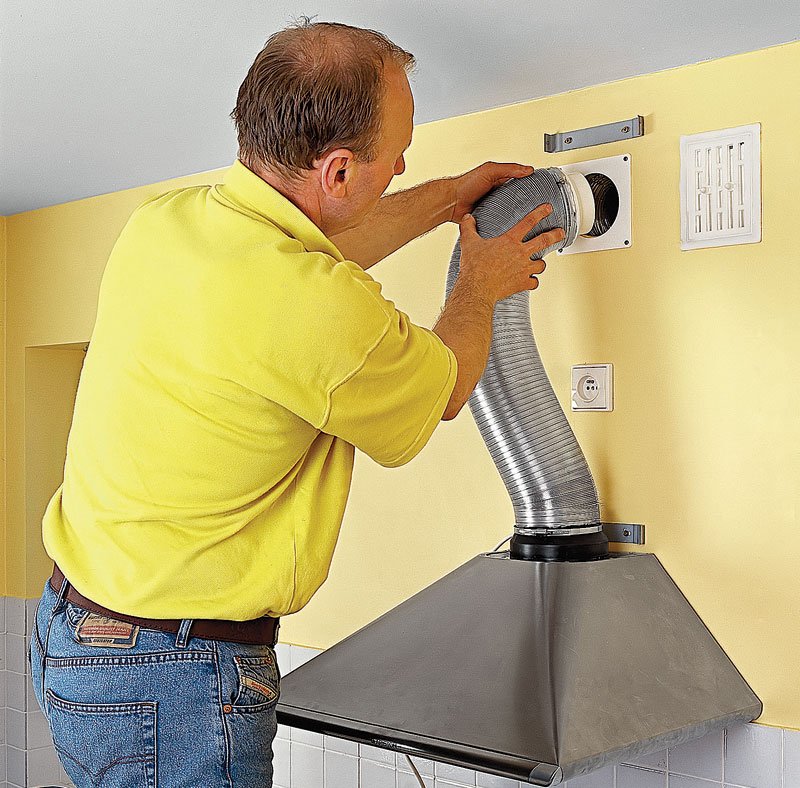

- Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
- Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
- Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
- После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
- Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
- В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото. Крепление гофры к вентиляции
- При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.
Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.
Крепление на стену без шкафа
- Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
- А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
- В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.
И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!
Выполняем монтаж вытяжки – этапы проведения работ
Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:
- Закрепить крепление вытяжки к стене.
- Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
- Сделать электроподключение.
Основных нюансов крепления вытяжки к стене два:
- Устройство должно монтироваться с максимальной надежностью;
- Следует правильно определить расстояние от плиты до вытяжки.
Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:
- Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
- Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.
Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.
Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.
Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:
Кухонную вытяжку нужно повесить к стене
Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности. Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм
Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал
Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.
Сборка каркаса
Размеры каркасной конструкции определяются с учётом площади варочной плиты и формы конуса (купола). Нижнее сечение воздухозаборного проёма делается немного больше площади варочной поверхности. Поэтому замеряя стороны плиты, их увеличивают на 5 сантиметров и изготавливают, например, из профиля CD, прямоугольную конструкцию.
Она выполняется из одного профиля длиною 3 метра. Для этого производится разметка по параметрам варочной поверхности, которые наносятся в переменной последовательности: длина – ширина – длина – ширина. В местах изгиба делаются надрезы на двух стойках профиля в виде угла, где последний сгибается под 90°. Два конца профиля соединяются и фиксируются саморезами. На фото ниже показано, как это сделать правильно.
Теперь потребуется такой же прямоугольник, только меньшего размера. При этом уменьшение определяется параметрами конуса. Чем он круче, тем меньше вторая форма. Затем определяется высота вытяжного устройства. Она будет зависеть от расположения отверстия в стене или в вентиляционной шахте. Например, расстояние от пола до отверстия 2,5 метра, высота варочной поверхности 75 сантиметров, расстояние от газовой плиты до вытяжки – 85 сантиметров. Значит, проводится следующий расчёт: 2,5-0,75-0,85=0,9 метра или 90 сантиметров. Из этого значения вычитается 20 сантиметров на изгиб воздухоотводящей трубы. Таким образом, окончательная высота вытяжки будет равна 70 сантиметров.
Это чисто вертикальный параметр между нижним прямоугольником и верхним. Но соединяются эти два элемента наклонными профилями, которые будут немного длиннее. Сделать точный расчёт сложно, поэтому рекомендуется установить на стол больший нижний прямоугольный каркас, второй меньший удерживать руками на высоте 70 сантиметров от стола, при этом расчёт выполняется до верхних плоскостей конструкции. Поэтому понадобиться помощник, который и будет держать на весу малую конструкцию. После чего измеряется расстояния от углов нижнего и верхнего каркаса. Это и есть длина наклонных элементов. Их четыре, и они вырезаются из того же профиля CD. Затем с помощью наклонных профилей две прямоугольные конструкции соединяются между собой. На фото ниже показан результат, который должен получиться.
Теперь остаётся закрепить полученную конструкцию к стене около варочной плиты. Нижний ярус одной стороной профиля крепится к стене дюбелями и саморезами. Но в силу большого веса конструкции, она не удержится на таком креплении. К тому же сверху ещё будет обшивка из гипсокартона или листов ДВП. Поэтому продумываются дополнительные возможности закрепления верхнего яруса. Используют два варианта:
- Устанавливают две горизонтальные поперечины, которые будут соединять верхний прямоугольник каркаса со стеной. Поперечные профили с одной стороны крепятся саморезами к каркасу вытяжки, с другой стороны саморезами и дюбелями к стене.
- Устанавливают такие же профили только с креплением к потолку. В этом случае их даже заменяют цепями или тросами, трубками или верёвками. Главное – прочность соединительного материала.
Соединение с вентиляцией
Для самодельного вытяжного устройства лучше использовать гибкий воздуховод из алюминиевой гофры. Так как верхний ярус вытяжки – это прямоугольная конструкция, а гофрированный воздуховод имеет круглое сечение, то придётся приобрести специальный переходник, изготовленный из пластмассы. У него должно быть нижнее сечение в виде прямоугольника, а верхнее в виде патрубка с круглым сечением.
Переходник устанавливается на верхний ярус, к которому закрепляется саморезами. Если один из размеров не подошёл, то проводится герметизация зазоров с установкой на них гипсокартонных полосок. Щели заделываются шпаклёвкой. Гофра к патрубку переходника крепится обычным металлическим или пластиковым хомутом. После чего она укладывается вдоль потолка на уровне отверстия в стене, к которому воздуховод крепится через переходник решётку. Выход такой решётки – такой же по диаметру патрубок. Крепление – хомут.
Принудительная вентиляция на кухне
Этот тип вентиляции предполагает монтаж в отверстиях вентиляционной трубы специального электрооборудования, которое будет искусственно гонять воздух. На кухне проще всего установить обычную вытяжку, работающую от электросети и направляющую отработанный воздух на улицу. Такой вариант будет неплохим решением в доме с неправильно спроектированной вентиляцией. Кухонную вытяжку располагают непосредственно над плитой на высоте 60-80 см, но не выше иначе она не сможет справиться с работой.
Схема: устройство принудительной вентиляции
Немного сложнее вариант создания принудительной (искусственной) приточно-вытяжной системы вентиляции, которая будет не только удалять загрязненный воздух, но и способствовать притоку свежего одновременно. Таким образом, кухня будет являться частью вентиляции всего коттеджа. Также всю систему при необходимости легче оборудовать фильтрующими и подогревающими приборами.
Существенный недостаток искусственной вентиляции – это ее высокая финансовая затратность и чрезмерно сложный монтаж, который по силам только специалистам. Однако, заплатив и установив единожды такую вентиляцию, вы будете пользоваться ею долгое время. К тому же она более надежна и устойчива к перепадам температур и изменчивости погодных условий.
Мебельное наполнение в гостиную
Прежде чем приобрести мебель в гостиную комнату, следует определить, для каких целей она необходима:
- Для размещения и хранения вещей.
- Для приема гостей.
Стандартным вариантом интерьера гостиной является наличие:
- Шкафа.
- Кресла.
- Дивана или софы.
- Журнального столика.
- Витрины.
- Обеденного стола (если позволяет свободное пространство).
Самым главным атрибутом гостиной является место для отдыха – диван. Многих волнует вопрос: «Как выбрать диван в гостиную, чтобы он был и красивым и удобным и функциональным».
В первую очередь нужно определиться с размером данного предмета интерьера, поскольку если площадь комнаты ограничена, большое изделие будет не уместным
При выборе дивана следует обращать внимание на несколько деталей:
- Форму (прямой, угловой, П-образный).
- Степень жесткости (мягкий, средне жесткий, жесткий).
- Качество каркаса и обивки.
- Материалы изготовления.
- Стиль выполнения.
Для малогабаритных квартир дизайнеры советуют выбирать классическую или угловую форму дивана, поскольку таким образом можно заметно сэкономить пространство.Степень жесткости необходимо выбирать самостоятельно, кому как нравится.
Материалы изготовления предпочтительней натуральные, поскольку они более прочные и безопасные для здоровья. Стиль исполнения подбирают в соответствии с основным стилем гостиной.
Принцип работы кухонной вытяжки
Перед тем, как сделать вытяжку на кухне, необходимо понимать сам принцип работы и функции данного прибора:
- фильтрация и очистка воздуха в процессе тепловой обработки продуктов;
- улавливание запаха и дыма в результате горения;
- улавливание испарений с варочной поверхности;
- защита стен, потолка и мебели от жирных брызг и копоти;
- предотвращение распространения газообразных канцерогенов в другие помещения.
Кроме того, по существующим нормам, в помещении, где проходит приготовление пищи, необходимо обеспечить:
- 10-кратный воздухообмен в течение часа;
- регулярную очистку варочной поверхности моющими средствами.
Схема устройства кухонной вытяжки
Понимать, как работает вытяжка на кухне необходимо для того, чтобы без проблем разобрать и собрать во время поломки данный бытовой прибор. Зная схему устройства, вы сможете каждые полгода самостоятельно производить прочистку, а это предотвратит возможное возгорание собравшегося жира, испарений.
Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.
Кухонные вытяжки могут производить очистку воздуха в помещении двумя способами, и делятся соответственно на 2 типа:
| Проточная вытяжка | Считается самой эффективной и производительной системой вентиляции. Грязный воздух в таких конструкциях отводится на улицу через вентиляционную систему. |
| Циркуляционная вытяжка | Процесс очистки воздуха обеспечивается угольными фильтрами, находящимися в корпусе вытяжки, и выводится обратно в помещение. То есть работает в режиме рециркуляции. Привлекательность такого типа вытяжек в легкости и быстроте монтажа над варочной поверхностью. |
Составляющие вытяжного механизма и аксессуары для вытяжки на кухню:
- Корпус. Может быть заводской сборки металлическим, а если же изготавливается вытяжка для кухни своими руками, – гипсокартонным или сделанным из фанеры.
- Вентиляционный механизм и редуктор (двигатель и вентилятор).
- Воздуховод прямоугольной формы.
- Система управления: кнопочная, ползунковая или сенсорная.
- Система фильтрации: металлическая, нетканое полотно, угольный фильтр.
- Соединительные детали.
- Прямоугольное колено.
- Настенная пластина.
Компоненты электросхемы вытяжки:
| Электромотор | «Сердцем» вытяжки является ее двигатель, от мощности которого зависит скорость всасывания воздуха, энергопотребление и уровень шума. Чем выше мощность – тем больше все эти показатели. Асинхронный многоскоростной электромотор обеспечивает движение воздушного потока через всю вытяжную систему. Благодаря подключению статорных обмоток обеспечивается разная частота вращения. |
| Вентилятор вытяжной | Может иметь тангенциальную или осевую конструкцию. |
| Переключатель режима скорости | Предназначен для изменения параметров подаваемого на двигатель электрического напряжения. Самыми простыми и удобными переключателями считаются ползунковые и кнопочные. Сенсорные системы с дополнительной подсветкой применяются в дорогих моделях кухонных вытяжек. |
| Осветительные лампы | Освещение, которое встраивается в прибор, может быть оснащено галогенными или обычными лампами накаливания, а также светодиодными элементами. Последние наиболее предпочтительны, так как потребляют меньше электроэнергии. |
| Фильтры | Любая вытяжка имеет жироулавливающий фильтр из нержавеющего материала, который находится непосредственно над варочной поверхностью. Основная его задача – улавливать крупные частицы грязи и жира. В некоторых моделях предусмотрены одноразовые фильтры из нетканого материала. Для тонкой очистки и обеззараживания воздуха применяются угольные фильтры. |
Наиболее рациональные схемы вентиляции через стену
Здесь надо учитывать два момента:
- Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
- Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.
Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.
Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.
С естественной тягой
По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.
Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.
Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
С принудительной вентиляцией
В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:
- Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
- Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.
Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.
Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.
Комбинированные системы
Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.
Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.
Причины, по которым вытяжка на кухне шумит?
Существует ряд факторов влияющих на уровень громкости работающей вытяжки:
| Мощность вытяжки | Чем выше производительность, тем быстрее вращается вентилятор и движется воздух в системе, соответственно, тем сильнее шум работающего устройства. |
| Объем помещения | Чем больше помещение по размеру, тем более мощную вытяжку необходимо устанавливать над варочной поверхностью, а она всегда работает громче, чем маломощные устройства. |
| Диаметр воздуховода | Чем меньше сечение воздуховода, тем быстрее воздушный поток будет через него проходить, соответственно, громче будет звук. |
| Количество изгибов воздуховода | Чем больше изгибов, особенно под прямым углом, тем сложнее воздух проходит по пути от вытяжки до вентиляционной шахты. Для его продвижения придется использовать гораздо большую скорость, а это вызовет увеличение уровня шума. |
| Количество переходов | Еще одна причина усиления шума – это любой переход с одного материала на другой, с одной формы сечения на другую. Это касается и диаметра сечения. |
| Длина воздуховода | Чем больше длина воздуховода от вытяжки до вентканала, тем большую скорость придется включать. |
| Материал воздуховода | Пластиковый воздуховод шумит меньше, так как имеет гладкие стенки. Гофрированная труба шумит больше, однако у нее можно сделать более плавные изгибы, тем самым уменьшив уровень шума. |
| Высота установки вытяжки над варочной поверхностью | Чем выше установлена вытяжка над плитой, тем дольше будет работать прибор и на большую скорость придется его включить, чтобы удалить загрязненный воздух. |
| Качество сборки | Посторонний звук в результате вибрации может возникнуть при наличии люфта в устройстве. |
| Некачественное крепление воздуховода и корпуса к стене | Не достаточно жесткая фиксация может вызывать вибрацию и посторонний шум в процессе работы. |
| Расположение вентилятора в корпусе | Слишком близкое расположение лопастей вентилятора к корпусу может стать источником шума. Это происходит, когда в процессе приготовления пищи лопасти вентилятора слегка деформируются от нагревания, цепляются за элементы корпуса. Эта проблема встречается реже остальных. |
Способы уменьшения шума кухонной вытяжки
Зная причины того, почему шумит вытяжка на кухне, можно максимально снизить ее «громкость», для этого необходимо:
- правильно рассчитать мощность устройства еще до этапа покупки и установки;
- выбрать наиболее тихую встраиваемою модель, где сам мебельный шкафчик будет служить дополнительной звукоизоляцией;
- соблюсти все правила монтажа – корпус должен быть жестко зафиксирован;
- использовать как можно меньше поворотов и переходников, скруглить прямой угол воздуховода (не слишком сужая просвет трубы);
- установить воздуховод из пластика с гладкими стенками;
- правильно рассчитать диаметр воздуховода в зависимости от производительности вытяжки.
- установить дополнительную звукоизоляцию воздухоотводящей трубы;
- правильно рассчитать высоту установки вытяжки над варочной поверхностью;
- произвести очистку фильтра, лопастей вентилятора и почистить сам воздуховод.
Как правило, устройства с производительной мощностью до 500 м³/ч работают примерно на уровне шума в 50 дБ. Более мощные модели (до 1000 м³/ч) выдают 55-65 дБ (если иное не заявлено в техническом паспорте устройства).
Наиболее важные требования к вентиляции в кухне
В определенном смысле кухня частного дома объединяет два противоречивых фактора, с одной стороны она похожа на производственный участок и одновременно может оставаться любимым местом для вечернего отдыха. Поэтому, при планировании способа установки вентиляции в частном доме на кухне, приходится искать компромисс, пытаясь объединить и выполнить сразу несколько требований:
- Система удаления загрязненного воздуха и вентиляции не должна быть слишком шумной, в процессе работы не мешать и не создавать дискомфорт для гостей и хозяев частного дома;
- Устройство вентиляции кухни должно быть ориентировано гибкую настройку параметров производительности по удалению и притоку свежего воздуха. Чем тоньше можно настроить вентиляцию кухни, тем лучше;
- Предпочтительно, чтобы вентиляция в частном доме на кухне получалась бы максимально компактной, не «съедала» полезное пространство и не требовала постоянного вмешательства в ее работу со стороны человека.
Наиболее важные пункты требований – это комфорт и настройка работы. Зачастую, владельцы частных домов предпочитают выбирать малошумные модели вытяжных вентиляционных систем, даже если они дороже или обеспечивают меньшую производительность.
К сведению! Систему вентиляции кухни, как и любого другого помещения, оборудованного тепловой и электрической техникой, достаточно сложно рассчитать и спроектировать, руководствуясь только техническими условиями и требованиям СНиП.
Вентиляция кухни в частном доме всегда работает в условиях изменяющихся погодных условий, при разной температуре и скорости воздуха за стенами помещения. Специалисты советуют, перед тем как сделать вентиляцию в кухне частного дома, выполнить установочный расчет с составлением схемы или эскизного проекта.
Лучше всего предусмотреть небольшой запас по размерам труб и мощности привода вентиляции, это даст возможность менять высоту вытяжной трубы, углы поворотов воздуховодов, сечение выхлопных и приточных каналов. Как показывает практика запас при сборке вентиляции в частном доме, особенно в кухне, никогда лишним не бывает.
Критерии выбора вытяжного оборудования
Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену. Выбор основывают на 4 основных критериях
Выбор основывают на 4 основных критериях.
- Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
- Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
- Материал и вид воздуховода.
- Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.
Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.
Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:
Например, какая мощность требуется для кухни площадью — 8 м2, со стенами высотой — 2,8 м?
8 * 2,8 * 12 = 268,8 м3.
Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:
268,8 м3 * 1,3 = 350 м3.
Изготовление вытяжки на кухне своими руками: вытяжка из гипсокартона
Одним из реальных вариантов изготовления кухонной вытяжки своими руками в своём доме является конструкция из гипсокартона. Для этого лучше всего использовать влагостойкий гипсокартон. Предварительно необходимо промерять все размеры — высоту размещения короба вытяжки по нижнему краю, расстояние до вентиляционного отверстия и до электрической розетки, трассу, по которой пройдёт воздуховод и т.д.
На основании этих измерений и руководствуясь собственными представлениями о внешнем виде системы можно составить её проект — в виде общего эскиза или чертежа. Если предполагается изготовление активного устройства, нужно будет подобрать электродвигатель. Более мощные модели обеспечивают хорошую производительность, но при этом ощутимо шумят. Для подсветки, если предполагается её установка, применяют светодиодные или галогенные лампы. Жировой фильтр лучше приобрести в готовом виде, они свободно продаются. Устройство может запитываться от обычного шнура питания с вилкой или от скрытой проводки — выбор варианта зависит от конкретных условий и личных предпочтений.
Глубина и ширина нижней части вытяжной системы для максимальной эффективности её работы должна примерно совпадать с размерами варочной поверхности. Далее придётся рассчитать размеры прочих отдельных элементов конструкции, после чего нужно подготовить список необходимых материалов и инструментов.
Пошаговая инструкция изготовления вытяжки из гипсокартона
Когда будут выполнены указанные выше предварительные работы, подготовлены все необходимые компоненты, а также инструменты, можно приступать к изготовлению вытяжной системы. Перечислим пошагово этапы изготовления и монтажа оборудования.
- Купол вытяжки рекомендуется собрать заранее, если позволяют конструктивные особенности системы. В противном случае придётся его собирать по ходу монтажа всей конструкции. В любом случае сначала собирается каркас купола, который обшивается подготовленными листами гипсокартона.
- Пред началом монтажа необходимо произвести разметку, обозначить места крепления крепёжных элементов и т.д.
- По разметке крепится профиль, который формирует каркас короба воздуховода, и каркас купола, если купол не собирается отдельно. Боковины купола чаще всего имеют вид трапеции.
- Собирается или устанавливается собранный купол и воздуховод (пластиковая труба или труба из гофрированного алюминия). Воздуховод стыкуется с куполом и с вентиляционным отверстием. Всё сделанное проверяется на наличие тяги.
- Короб воздуховода обшивается гипсокартоном.
- Конструкция обрабатывается герметиком в местах сопряжения с вентиляцией, поверхности шпаклюются и окрашиваются.
