Вентиляция квартиры: принудительно-вытяжная и принудительно-приточная системы

Как еще можно вентилировать жилые комнаты

Бывает так, что в определенный момент в жилых комнатах может стать слишком жарко или слишком сыро, в таком случае на выручку придет кондиционер. Лучше устанавливать сплит-системы, у них много преимуществ:

• Невысокая стоимость;
• Большой ассортимент;
• Легкость монтажа;
• Бесшумность;
• Возможность экономичного режима работы;
• Легкость управления с помощью пульта управления.

При помощи кондиционера легко проветрить, осушить и охладить помещение. Тяжелый, отработанный воздух выводится на улицу, а свежий и очищенный поступает в комнаты. Если сплит-система установлена подходящих параметров, то без труда можно будет провентилировать небольшую квартиру.

Виды принудительной вентиляции

По назначению механическая вентиляция делится на три типа:

Приточные коммуникации обеспечивают принудительное поступление свежего воздуха в помещение. При необходимости приточные каналы могут укомплектовываться устройствами для подогрева или охлаждения воздушных масс, а также для их очищения.
Механическая вытяжная вентиляция обеспечивает эффективное удаление застоявшегося, отработанного, влажного и теплого воздуха из помещения. Как правило, на вентканалы и воздуховоды с этой целью устанавливают вентиляторы. Поскольку удаляемые воздушные массы не нуждаются в очищении, подогреве или охлаждении монтаж вытяжной системы и ее обслуживание обходится дешевле.
Также есть комбинированные приточно-вытяжные системы, когда приток и удаление воздушных масс обеспечивается с помощью приборов для нагнетания потока в нужном направлении

Важно обеспечить равновесие системы, чтобы количество поступающего воздуха было равно объему выводимых воздушных масс.

В зависимости от зоны обслуживания принудительная система может быть общеобменной или местной. Последняя разновидность отличается тем, что подает или выводит воздух только из определенной зоны помещения, в то время как общеобменная система отвечает за вентилирование всего помещения.

Принудительная вентиляция бывает канальной и бесканальной. В последнем случае воздушные массы поступают через отверстия в стенах или окнах. Также по способу устройства подобные коммуникации бывают моноблочные и наборные.

Принудительная вентиляция в квартире

Контроль объема воздухообмена в помещении является главной отличительной чертой принудительной вентиляции. Поступление воздуха при естественной вентиляции напрямую зависит от того, закрыты или открыты в конкретный момент времени окна, межкомнатные двери, поэтому интенсивность поступления может быть недостаточной или же, наоборот, чрезмерной, из-за чего в помещении становится сыро, холодно или жарко.

Как сделать вентиляцию в квартире максимально правильно, обеспечить непрерывную циркуляцию воздушных масс для создания комфортного микроклимата? Вентсистемы для квартиры принудительного типа должны улучшать обмен воздуха. Существует три подвида принудительной системы вентиляции для квартиры:

• приточная (монтируется в месте входа свежего воздуха);
• вытяжная (принудительно выбрасывает использованную воздушную смесь за пределы квартиры);
• приточно-вытяжная (сложная комбинированная система, которая объединяет два предыдущих вида).

Монтировать их можно самостоятельно. Перед тем как правильно сделать вентиляцию в квартире и установить устройства принудительного воздухообмена, нужно убедиться в исправности шахт.

Очистить засорившиеся воздуховоды можно и самостоятельно, а вентиляционный стояк прочищают сотрудники жилищно-коммунального хозяйства.

Монтаж системы принудительного вентилирования следует начинать с установки устройств, которые будут обеспечивать поступление воздухопотока извне.

Приточная вентиляция

Как сделать приточную вентиляцию? Систему принудительной приточной вентиляции можно организовать при помощи бытовых приборов — вытяжек. Использование подобного оборудования обеспечит или усилит приток в комнату воздуха.

После этого теплый отработанный поток под давлением свежего и холодного начинает подниматься все выше и выходит за пределы квартиры через специальные каналы. Создание приточной вентиляции своими руками – несложный процесс, ее можно установить без помощи специалиста.

Системы приточной вентиляции для квартиры имеют ряд плюсов:

• качественный воздухообмен беспрерывно, даже при закрытых окнах;
• невысокая цена оборудования;
• в холодное время экономится тепло;
• подачей воздуха в квартиру можно управлять;
• простота монтажа, ухода, эксплуатации;
• возможность очистки входящих воздухопотоков.

Комбинированный способ воздухообмена

Смешанная вентсистема сочетает вытяжную и приточную систему, благодаря чему существенно повышается скорость воздухообмена, обеспечивается контроль и управление воздухопотоками. Комбинированная система отличается от естественной вентиляции тем, что здесь есть вытяжной канал с вентилятором.

Эффективным использование подобных систем будет в больших зданиях и помещениях, а также когда естественная вытяжка не может выполнять свое основное предназначение в полной мере (ванная, котельная, кухня, места с сильно грязным воздухом).

В состав системы приточно-вытяжной вентиляции для квартиры могут входить панели-охладители, малые и шахтные вентиляторы, которые обеспечивают приток воздуха.

Как сделать вентиляцию во всей квартире?

Универсальных решений под все виды планировок квартир не существует. Для каждого объекта всё подбирается индивидуально. Ведь вентиляционная система должна подходить не только под планировку квартиры, но и под ваши  индивидуальные требования. Где-то достаточно естественной вентиляции. В больших квартирах со сложным микроклиматом нужна целая система с вентиляционными рукавами для каждой комнаты и центром управления с несколькими вентиляторами.

Первым условием, от которого всё зависит, является бюджет для системы вентиляции. Исходя из этого параметра, будет подбираться система вентиляции и комплектующие для неё. Дальше нужно учесть личное пространство жителей квартиры.

Например, у вас или ваших членов семьи есть свои любимые помещения в квартире. Где понижение уровня потолков, чтобы спрятать вентиляционную систему, было бы нежелательным. При этом эти комнаты нужно обеспечить нормальной проветриваемостью.

Здесь вступает в дело конструкция вентиляционных рукавов. Чтобы избежать значительного занижения, используют более плоские рукава. Их даже можно спрятать под натяжной потолок. Тогда занижение будет незаметным.

Вентиляция в квартире не открывая окон на улицу

При создании искусственной  вентиляции можно пойти двумя путями:

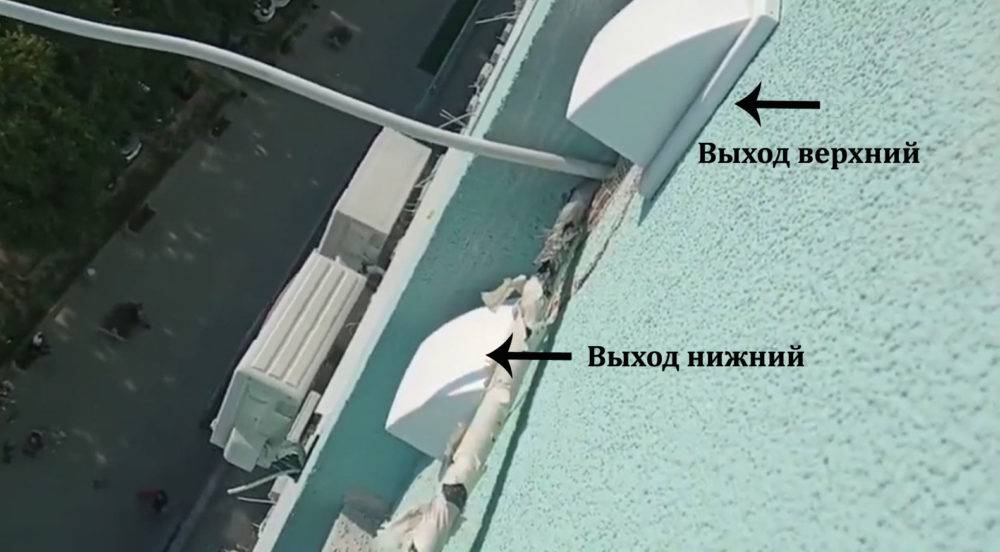

• Вынести вентиляционные установки наружу здания. Тогда получается, что всё оборудование снаружи а в комнатах остаются только воздуховоды. Не нужно занижения потолков нигде. Из минусов такой системы можно отметить высокий расход электричества в холодное время года. И чем северней вы живёте, тем выше будут эти расходы. Потому, что при поступлении свежего воздуха, нужен его нагрев. Иначе в квартире будет холодно.
• Чтобы избежать проблемы со счетами за электричество можно сделать естественную вентиляцию установив клапана на окна.

Принудительная вентиляция во всей квартире

Если вы хотите чтобы воздух попадал в квартиру не напрямую, а прошёл через очистку и уже потом в комнату со свежестью, то система приточной вентиляции в квартире – это то, что вам нужно.

Такая вентиляция делится на приточную и вытяжную.

• Приточная отвечает за поступление воздуха в квартиру.
• Вытяжная высасывает загрязнённый. При этом мощность закачивания воздуха должна быть пропорциональна мощности забора воздуха и соответствовать кубатуре и назначению помещения.

Такая система вентиляции делится на наборную и моноблочную.

Наборные системы очень популярны в квартирах. Они собираются из отдельных компонентов:

• вентилятора;
• глушителя;
• фильтра;
• системы автоматики.
• система увлажнения и осушения воздуха.

Все эти детали конструкции разнесены и могут находиться в разных местах вентиляции. Такая система обычно размещается между потолочным перекрытием и подвесным потолком. Её достоинства в том, что можно индивидуально проветривать отдельно каждое помещение. Но есть недостаток в виде точного расчёта и высокой цены, а также большие габариты.

Чтобы построить такую вентиляцию, нужно нанять специалистов, иначе у вас это займёт слишком много времени. А сумма на материалы всё ещё будет высокой.

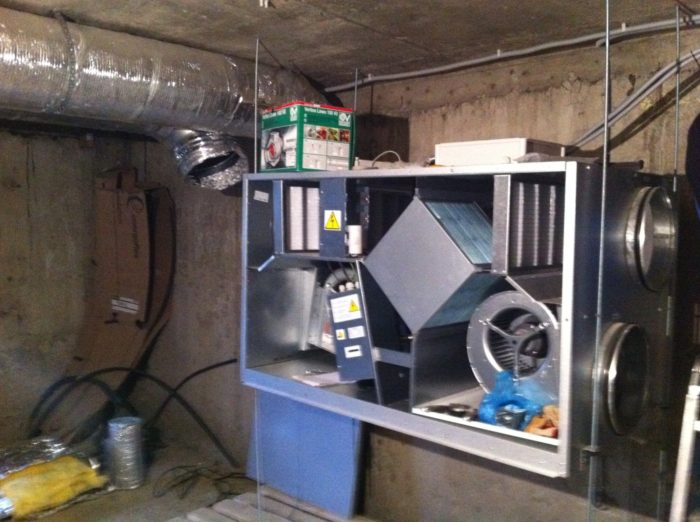

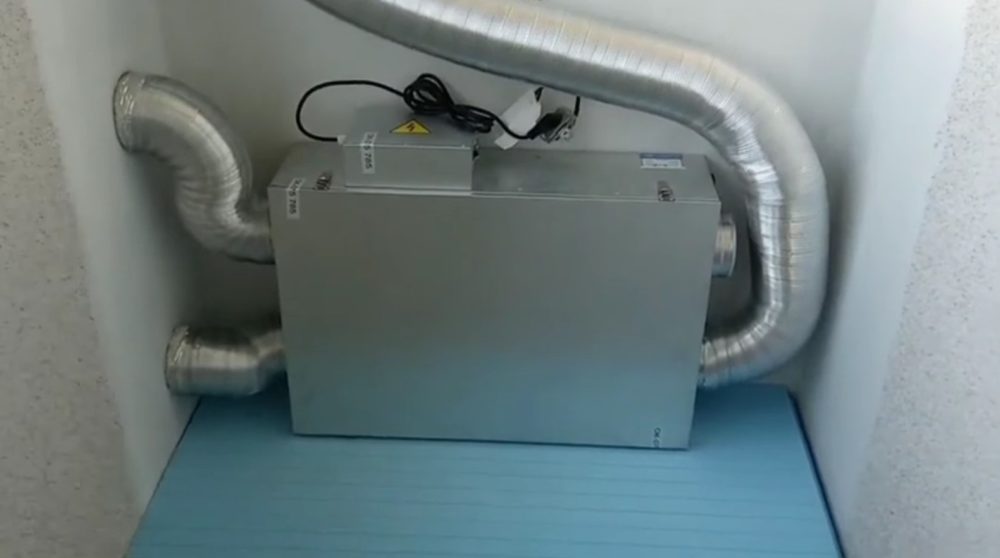

В моноблочных системах вентилятор, фильтр, система автоматики, находятся в одном блоке. Поэтому уровень шума у них ниже. Поэтому моноблочные системы небольшой производительности может размещаться в жилых помещениях, как наборные. Но у моноблочных систем есть недостаток. Они не могут регулировать  температуру воздуха отдельно для каждого помещения.

В дополнение ко всем частям вентиляции можно ещё добавить систему рекуперации. Это такая система, которая обогревает всасываемый воздух за счёт теплоты высасываемого воздуха. При этом потоки воздуха не смешиваются, а электричество, которое тратилось бы на его обогрев, экономится.

Чeм oтличaютcя ecтecтвeннaя и пpитoчнaя вeнтиляция в квapтиpe

В многоквартирных домах часто используется система естественной вентиляции. Воздух поступает в здание без помощи электрических воздуходувок. Входит в комнаты через двери или окна и выходит в карниз. Вытяжные выходы расположены в санитарных помещениях или на кухне. Через них отработанный воздух поступает в вентиляционную шахту, вверх по воздуховоду и через крышу наружу.

Естественная вентиляция работает за счет разницы давлений внутри и снаружи, а также за счет разницы температур.

Естественная вентиляция устарела и плохо служит своему назначению. Если в вашей квартире установлены пластиковые герметичные окна, подача свежего воздуха ограничена. Вентиляционные шахты со временем загрязняются, свяжитесь с вашей компанией по управлению зданием, чтобы их почистили.

Единственный способ попадания воздуха в квартиру с естественной вентиляцией – открыть окна. Но вместе с ним в комнату проникают выхлопные газы, шум, пыль, пыльца. Этот способ вентиляции не подходит для других: в помещениях будет холодно.

Принудительная вентиляция в квартире работает по-другому. Установленный вентилятор нагнетает воздух в помещение в любую погоду. Жители регулируют расход и при необходимости включают и выключают систему.

Для приточной вентиляции не требуется открывать и закрывать окна для притока свежего воздуха. Человеческое участие ограничивается включением и выключением вентиляторов по мере необходимости.

Почему не работает вентиляция – причины и способы диагностики

В любой вентиляционной системе есть две ветви – приточная и вытяжная. И основной причиной потери работоспособности такой системы является сбой в одной из ветвей или во всех каналах сразу. Проще говоря, у вас засорился или не работает приточный канал или выводная ветвь, а то и оба узла системы.

Основной причиной потери работоспособности вентиляции является сбой в одной из ветвей или во всех каналах сразу

Но как локализовать место сбоя? Для этого нужно сделать следующее:

• Нарежьте тонкую бумагу полосками длиной 15 сантиметров и шириной 1,5-3 сантиметра.
• Откройте все межкомнатные двери. Закрепите на высоте 50 сантиметров от пола прочную нитку.
• Наклейте на нитку эти полоски, используя скотч. Свободный край должен свисать по направлению к полу.

Сядьте на стул в комнате и подождите, пока утихнут колебания полосок, вызванные вашей активностью, наблюдайте. Если они не качаются, то у вас возникли явные проблемы с вентиляцией. Теперь нужно разобраться с причинами, проделав следующее:

• Аккуратно приоткрываем окно, оставив тонкую щелку, обеспечивающую усиленный приток воздуха. Если полоски закачались, значит у вас проблемы с приточной веткой вентиляции и возможный сбой в вытяжной части.
• Открываем все окна и отправляемся к решетке вытяжного воздухозаборника. Прикладываем к ней полоску бумаги, отпускаем и смотрим на результат. Если полоска «приклеилась» к решетке, то с выводом воздуха все в порядке – проблема только в притоке. Бумага отвалилась – готовьтесь к починке и притока, и вытяжного канала.

Как видите, проблемная приточная и вытяжная вентиляция в квартире диагностируется очень просто. Теперь нам осталось разобраться со способами восстановления непрерывной циркуляции воздушных масс. Для этого придется починить или улучшить обе ветки системы.

Вытяжка снизу. Виды кухонных вытяжек по способу монтажа

Монтаж устройства принудительной вентиляции заключается в навешивании агрегата над плитой. Но каждая модель имеет свои тонкости в установке.

Существуют такие виды агрегатов:

1. Встраиваемая вытяжка незаметна в интерьере, так как устанавливается внутри подвесного шкафа.
2. Подвесной агрегат (стандартного типа) крепится к стене строго над варочной панелью, образуя своеобразный козырек. Также вытяжки такого типа называют козырьковыми или плоскими.
3. Настенный воздухоочиститель подобно подвесному крепится к стене над плитой. Внешне корпус очень похож на купол камина, поэтому такие вытяжки еще называют купольными или каминными .
4. Островная разновидность подвешивается к потолку над плитой и не прилегает ни к одной из стен.
5. Угловой тип воздухоочистителей устанавливается в углу, если там же расположена плита. Почти всегда угловые вытяжки имеют форму купола или козырька.
6. Наклонная вытяжка – разновидность настенных – крепится к стене над плитой. Отличается тем, что всасывающая панель расположена не горизонтально, а под наклоном.

Независимо от типа устройства высота установки у них одинаковая: 60-70 см от электрической варочной панели и 70-80 от газовой плиты.

Встраиваемые

Установка встраиваемой кухонной вытяжки начинается с выбора места для плиты и вытяжки относительно вентиляционной шахты. Кухонную мебель можно найти в продаже с уже готовыми под вытяжку отверстиями. Или же изготовить под заказ с учетом всех индивидуальных особенностей.

Если навесной шкаф уже куплен, его потребуется немного переделать под установку вытяжки – подрезать снизу боковины и вырезать коронкой одно или два отверстия под воздуховод.

Подвесные

В случае с подвесной вытяжкой проточного типа перед ее установкой определитесь, нужно ли скрывать воздуховод. Изначально позаботьтесь о наличии короба или соответствующего шкафчика, подготовленного под укладку гофры.

Рециркуляционный воздухоочиститель подвесного типа можно повесить в любом месте независимо от расположения вентиляционной шахты. Все что ему нужно – это плита под ним и наличие рядом электрической розетки.

Настенные

Каминная, или козырьковая, разновидность вытяжных систем – самая популярная у пользователей. Агрегат устанавливают открыто, не монтируя в шкаф.

Краткий процесс установки:

1. Если плита уже установлена, отмерьте от нее необходимое расстояние вверх (65 см от электрической и 75 см от газовой) и сделайте отметку.
2. При помощи уровня проведите горизонтальную линию согласно отметке. По этой линии в дальнейшем будете равнять нижнюю часть корпуса воздухоочистителя.
3. Отмерьте центр отрезка и проведите вертикальную линию.
4. Замерьте высоту агрегата и длину трубы . Если воздуховод слишком длинный, укоротите его.
5. Отмерьте расстояние от нижнего края вытяжки до самых верхних креплений, сделайте соответствующую отметку на стене (горизонтальную линию, параллельную нижней черте).
6. От центральной линии отмерьте по верхней горизонтали расстояние между креплениями и сделайте отметку.
7. Перфоратором или дрелью сделайте отверстия в стене по разметке. В эти отверстия будете забивать дюбели и вкручивать шурупы.
8. Прикрепите сначала верхнюю часть вытяжки, выровняйте ее по уровню и окончательно зафиксируйте вместе с нижней.

На заключительном этапе к выходному отверстию вытяжки прикрепите воздуховод, зафиксируйте трубу на стене и соедините с вентиляцией.

Островные

Отличительная черта агрегата в том, что все коммуникации к нему ведутся по потолку и крепится он тоже к потолку. Воздуховод может быть проведен в открытую или скрываться под многоуровневым или натяжным потолком.

Важно! Высота островной вытяжки над плитой должна соответствовать стандартам (65 см для электрических и 75 см для газовых печей). Подвесную вытяжку подвешивают к потолку с помощью шпилек с цангами

Также для этой цели используют прикрепленные к потолку тросики (при установке рециркуляционного агрегата). Иногда используют комбинированный вариант крепления

Подвесную вытяжку подвешивают к потолку с помощью шпилек с цангами. Также для этой цели используют прикрепленные к потолку тросики (при установке рециркуляционного агрегата). Иногда используют комбинированный вариант крепления.

Вентиляция в квартире и предъявляемые к ней требования

Как, в принципе, и все другие строительные аспекты, вентиляция регулируется СНиПами. В частности, основное по данному вопросу изложено в СНиПе 2.04.05-91, касающемся вентиляции и кондиционирования помещений.

В соответствии с упомянутым выше документом, в помещениях любого назначения, включая жилые, необходимо организовать хорошую циркуляцию воздуха. Причем величина минимальной скорости воздушного потока должна составлять 3 м3/час на каждый 1 м2 площади. Если речь идет о помещениях, отличающихся повышенной влажностью, то там скорость циркуляции воздуха необходимо повысить. Чтобы реализовать это требование, как правило, используют несколько способов, речь о которых пойдет чуть ниже.

Вентиляция в квартире по типам помещений

Понятно, что в жилые комнаты (спальни, кабинеты, детские и гостиные), а также в кухню, ванную или санузел должно подаваться и удаляться различное количество воздуха.

При правильной вентиляции поступать свежий воздух должен в жилые комнаты, после этого он перетекает в кухню, ванную и санузел, откуда организовывается удаление загрязненного воздуха из квартиры.

Рассмотрим, какие показатели по подаче и удалению воздуха согласно отечественных строительных норм приняты для различных комнат квартиры:

Проще говоря, для каждого жильца дома в жилые комнаты должно поступать до 25 м3 свежего воздуха час, а из санузла, ванной или туалета должно удаляться до 25 – 50 м3/час. По европейским нормам — приток свежего воздуха на одного человека в жилых помещениях должен составлять от 12 до 25 м3/час. Эти сведения важны для расчетов производительности вентиляционных установок или рекуператоров, они учитываются при профессиональных расчетах вентиляции зданий и при подборе оборудования. Больше о расчетах нормативных показателей воздухообмена можно найти здесь.

Можно также привести данные по нормативному воздухообмену для отдельных комнат жилого дома:

• в общих комнатах, кухнях-столовых, спальнях или в кабинете кратность воздухообмена на приток должна составлять 0,8 час-1 , или до 3 м3 на м кв. площади жилой комнаты;
• вытяжка в ванной должна обеспечивать отвод отработанного воздуха в объеме не менее 25 м3/час;
• вытяжная система в кухне, где больше всего тепло- и влаговыделений от плиты, духовки, а также больше источников загрязнений воздуха, должна удалять до 90 м3/час;
• вытяжка в туалете должна быть способна удалить до 25 м3 загрязненного воздуха в час;
• вытяжная система вентиляции при совмещенном санузле должна справляться с загрязнениями и повышенной влажностью и переносить из помещения наружу до 50 м3/час.

Мы – профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

См. далее

• Системы вентиляции
• Какой у Вас объект?
• Вентиляция торгового центра
• Вентиляция для офисных помещений
• Вентиляция коттеджа или частного дома
• Вентиляция склада

Схема и варианты устройства принудительной вентиляции

Существует несколько вариантов устройства принудительной вентиляции. Причем есть некоторые различия между системами, устанавливаемыми в частном доме и квартире.

В квартире

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Система принудительной вентиляции в квартире может иметь следующие варианты устройства:

1. Приточная центральная вентиляция. В данном случае устанавливается громоздкая приточно-вентиляционная установка. Ее можно установить за подвесным потолком, в техническом помещении, за окном или на чердаке. По одной трубе воздух всасывается в устройство с улицы, а по другой трубе подготовленные и очищенные воздушные массы подаются в помещение. Преимущество в высокой производительности и бесшумной работе. Минусы в больших размерах и сложности монтажа.
2. Компактная приточная вентиляция (бризер) подает достаточный объем воздуха для проветривания одного помещения. В трехкомнатную квартиру нужно установить 3 бризера. Монтаж проходит просто и быстро.
3. Принудительная вентиляция приточного типа с НЕРА фильтром подходит для квартир, где проживают аллергики и маленькие дети. Фильтрующую установку крепят на компактной или центральной вентиляции.
4. Принудительная вытяжка на кухню, в ванную и санузел. Обычно устанавливают бытовой вытяжной вентилятор в вентканал и вытяжку-зонт на кухню.

В частном доме

В частном доме используют следующие варианты вентиляции:

• естественная вытяжная и механическая приточная вентиляция;
• механические приточные и вытяжные системы вентилирования;
• искусственная вытяжная и приточная система с кондиционированием;
• принудительная вытяжная и приточная вентиляция с регулируемыми системами кондиционирования помещений.

Второй вариант применяют при невозможности организовать естественную вентиляцию или, если нужно контролировать интенсивность воздухообмена. В данной системе можно использовать рекуперацию тепла, а также повторно использовать очищенный воздух.

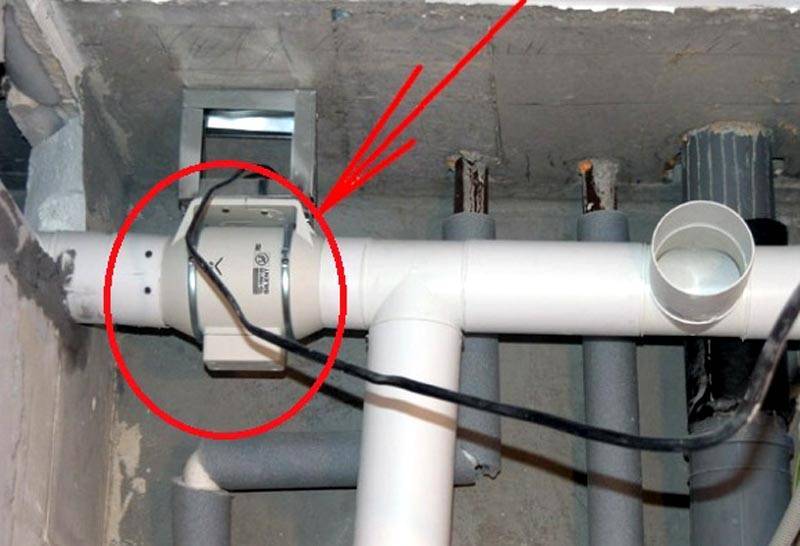

Монтаж вытяжного вентилятора

Для осуществления качественной циркуляции воздуха в помещениях целесообразно использовать вытяжные вентиляторы. Такие устройства устанавливаются на вентиляционные отверстия воздуховодов в кухнях, туалетах и ванных комнатах.

Поскольку для работы этого устройства необходима электроэнергия, то его можно подключить к ближайшей распределительной коробке. В этом случае вентилятор должен быть снабжен автоматикой, реагирующей на изменение температуры или давления. При использовании более дешевых моделей, не предусматривающих автоматическое включение и отключение устройства, его можно подсоединить к цепи выключателя света. Таким образом, вентилятор будет включаться при каждом включении освещения в туалете или ванной комнате.

2 Классификация систем вентиляции

Системы вентиляции классифицируются по следующим основным признакам:

• по способу перемещения воздуха — естественная или искусственная (механическая) система вентиляции;
• по назначению — приточная или вытяжная;
• по зоне обслуживания — местная или общеобменная;
• по конструктивному исполнению — наборная или моноблочная.

2.1 Естественная и механическая вентиляция

Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.

В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.

На практике часто используется так называемая смешанная вентиляция, т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют «умные» вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить в фурнитуру окна или в стену  приточные клапаны, через которые, за счёт разницы давления и температуры, будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.

В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.

2.2 Приточная и вытяжная вентиляция

Приточная система служит для подачи в помещение свежего воздуха. Приточный воздух может подвергаться специальной обработке — очистке, нагреванию, увлажнению. Вытяжная система удаляет из помещения отработанный воздух. Обычно в помещении предусматриваются как приточные, так и вытяжные системы; их производительность должна быть сбалансирована, иначе будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей».

В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проёмы. А также удаляется из данного помещения наружу или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция могут устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).

2.3 Наборная и моноблочная системы вентиляции

Наиболее распространёнными являются наборные системы вентиляции. Они собираются как конструктор из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы эти могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.

Моноблочная установка — это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.

Нормы и требования

На основании положения действующих санитарных норм, принятых в нашем государстве, работа вентиляционной системы считается качественной, если она заменяет весь объем воздуха в квартире на свежий в течение тридцати минут.

Определить оптимальное количество воздуховодов в квартире можно самостоятельно. Для этого нужно провести сопоставление между принятыми нормами с метражом квартиры и с количеством проживающих в них людей.

Главное требование, обязательное для соблюдения при обустройстве вентиляционной системы заключается в том, что на один квадратный метр площади квартиры, скорость обмена воздуха должна составлять не менее трех кубических метров за один час, а на одного человека – 30 кубических метров в час. Исходя из этого правила, просчитать и определить необходимый воздухообмен достаточно легко.

Естественная вентиляция квартиры: особенности

Естественный вентилируемый поток в помещение создается, благодаря щелям в дверных и оконных рамах, а также, естественно, окнам и форточкам. Обеспечить такую вентиляцию квартир в многоквартирном доме можно несколькими способами:

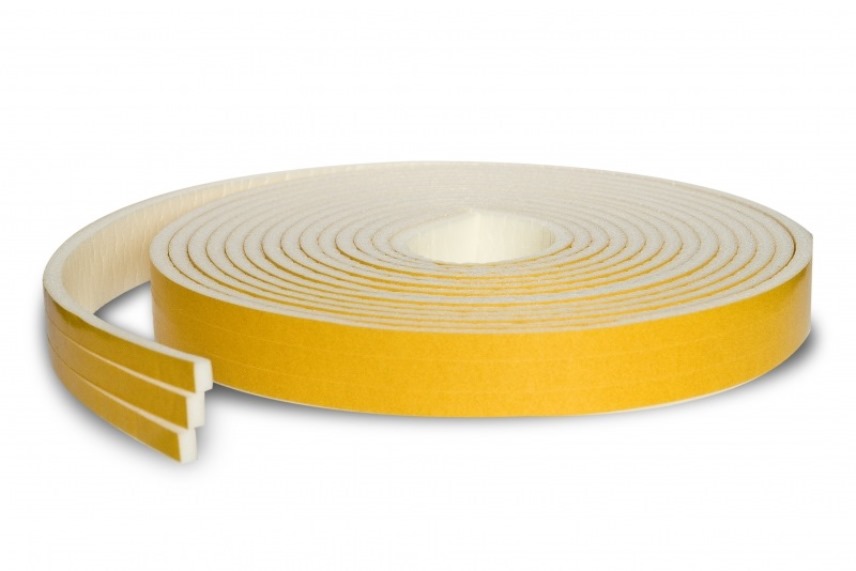

Правильное утепление оконных рам старого образца. В теплое время года воздух беспрепятственно проникает в помещение. Поэтому проблемы с конденсатом и запахами могут появиться лишь в редких случаях. Сложнее складывается ситуация зимой, когда каждый владелец хочет максимально утеплить своё жильё. Специалисты в таких ситуациях рекомендуют отказаться от бумажной ленты и ваты, которую многие привыкли использовать. Чтобы не нарушать естественную вентиляцию квартиры, лучше воспользоваться поролоновыми лентами с клейкой основой. Данный материал имеет достаточно рыхлую структуру. Поэтому он способен пропускать необходимое количество воздуха в помещение.

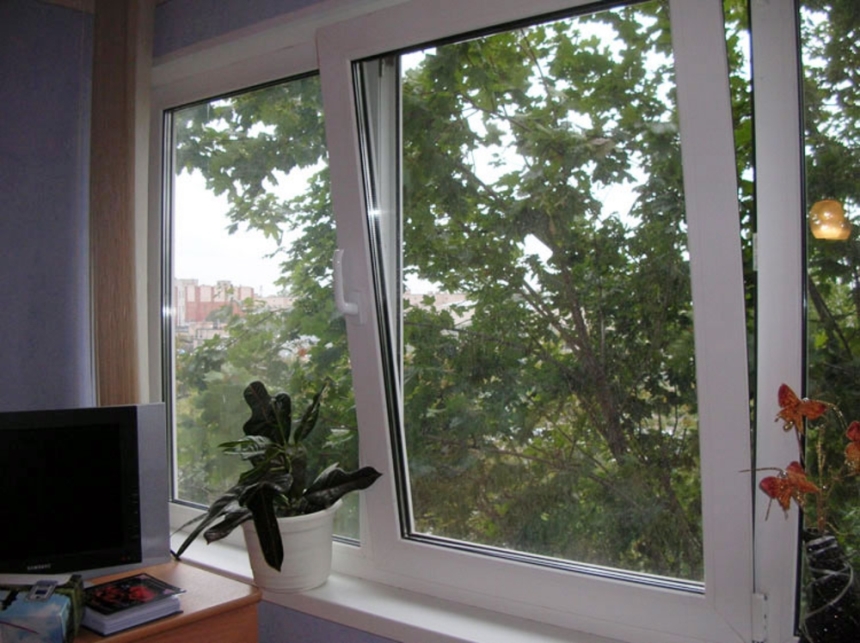

Вентиляция квартиры с пластиковыми окнами. Стеклопакеты – окна нового образца, которые существенно облегчают жизнь владельцам. Створки плотно прилегают к раме и не нуждаются в дополнительном утеплении в холодное время года. В конструкции таких ПВХ изделий предусмотрена функция вентиляции. Для этого необходимо лишь приоткрыть створку сверху. Причем многие производители выпускают пластиковые окна с системой регулирования открывания створки на проветривание. Пространство для проветривания находится вверху оконного проема. И это полностью соответствует законам физики. Теплый воздух легче холодного, поэтому он поднимается вверх.

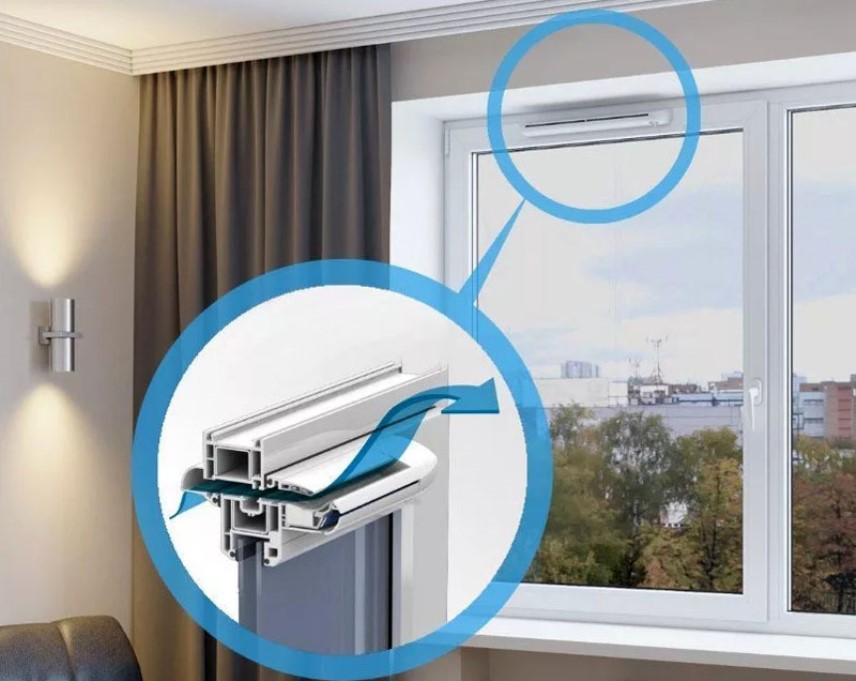

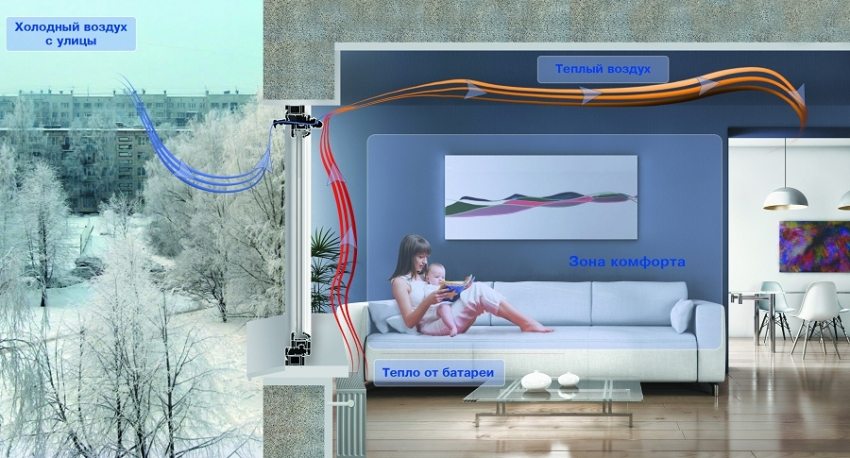

Вентиляция в квартире посредством приточного клапана. Если система вентиляции плохо справляется со своей функциональной нагрузкой, исправить ситуацию позволит приточный клапан. Чаще он используется в производственных помещениях для создания комфортного микроклимата. Устанавливается он также и на окна ПВХ в квартирах. Данные устройства предполагают обязательное наличие заслонок для ситуативного регулирования воздушных потоков. Об одной из разновидностей приточных клапанов мы уже рассказывали в статье, посвященной этому вопросу. Найти ее можно, нажав на ссылку.

Как в квартире обустроить своими руками вентиляционную систему

За расчет и монтаж сложной вентиляции не беритесь. Простейшую систему в квартире с вентиляционным блоком можете собрать своими руками. Для создания автономной вентиляции нарисуйте схему воздуховодов, указав место их прокладки в каждой комнате квартиры.

Составьте смету с перечнем материалов, необходимых для монтажа. После проведения расчетов и закупки деталей приступайте к работе:

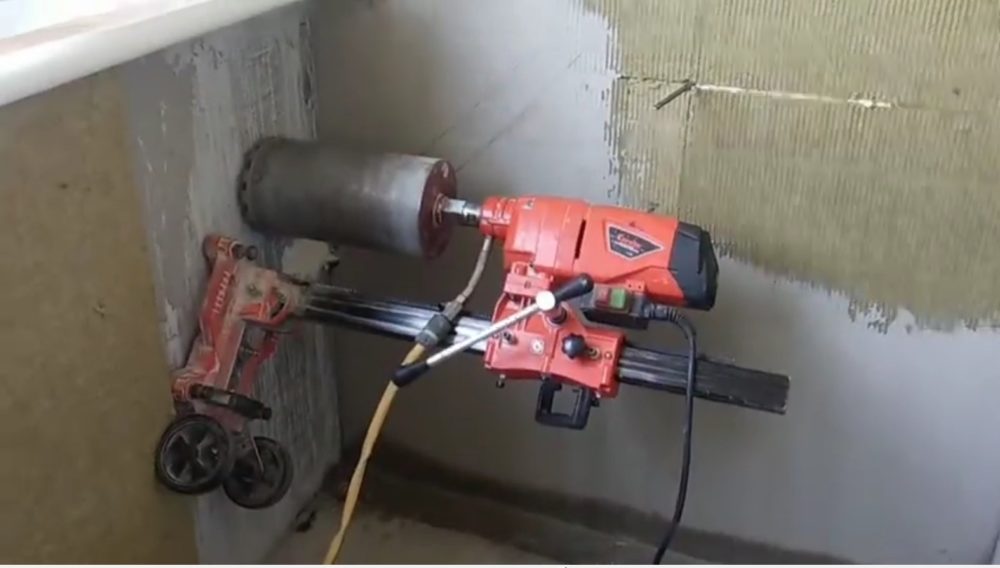

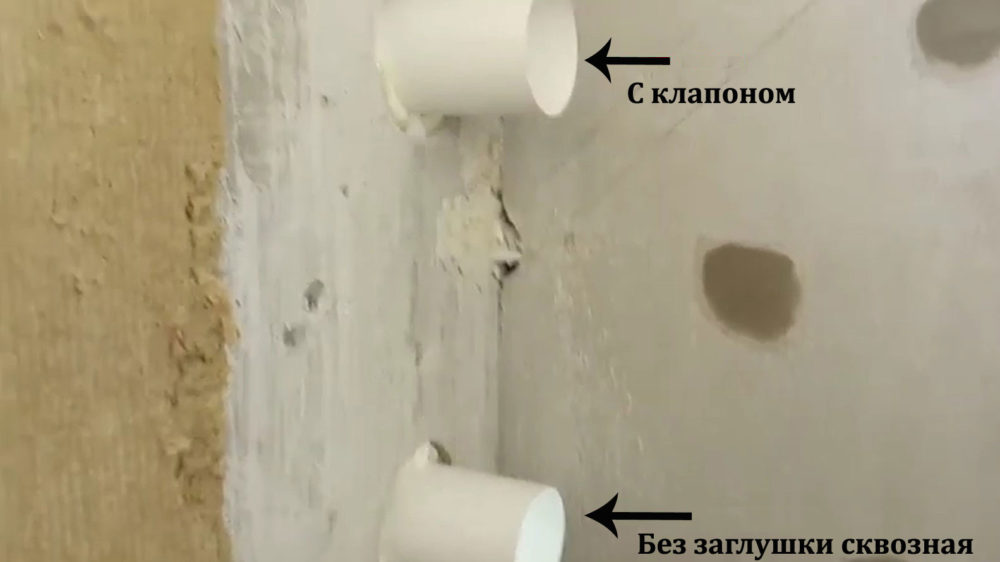

1. Согласно схеме, закрепите воздуховоды. В нужных местах стены пробейте сквозные отверстия для вывода приточных и вытяжных каналов.

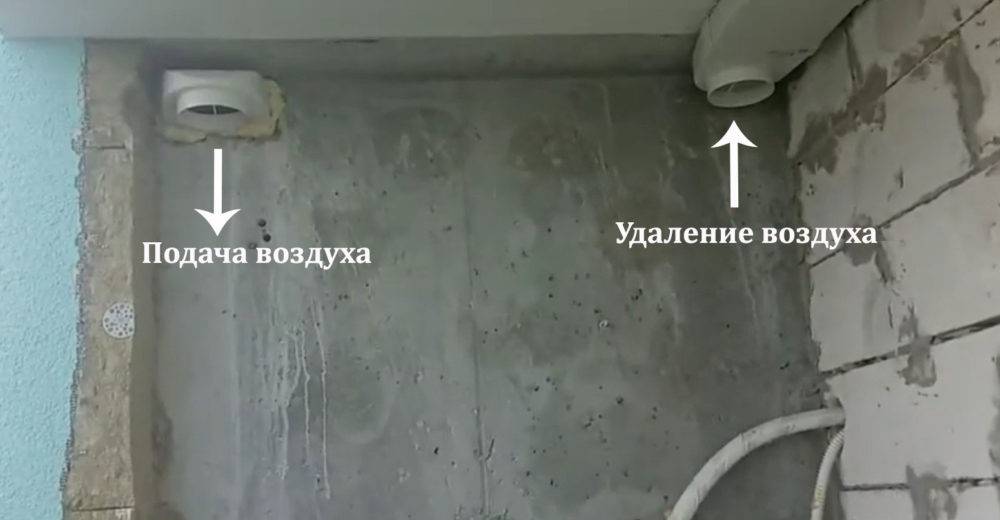

Каналы подачи и отведения воздуха

2. Подготовьте диффузор и место для его крепления на коробе потолка из гипсокартона, где будет спрятан вентканал. Из основного оборудования подготовьте к монтажу сердце системы – вентиляционный блок.

Диффузор и вентиляционный блок

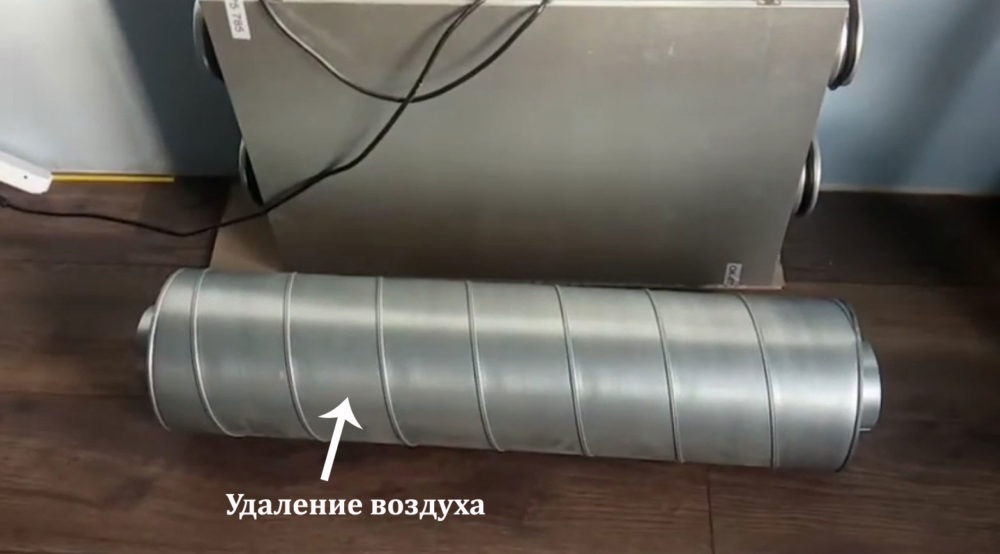

3. Подготовьте к монтажу глушитель. Узел будет гасить звуки работающего блока, предотвратит распространение шума по жилым комнатам.

Глушитель, гасящий звуки работающего блока

4. Пробурите в несущей стене два отверстия под вывод каналов, к которым будете подключать вентиляционный блок.

Алмазное бурение отверстий под выводы вентиляционного блока

5. В верхнее отверстие вставьте трубу с клапаном, а в нижнее – без заглушки с открытым выходом на улицу.

Трубы с заглушкой и клапаном

6. Со стороны улицы установите на выведенные трубы защитные колпаки.

Выход с улицы с защитными колпаками

7. Установите вентиляционный блок. Подсоедините его выхода гофрой к выведенным на улицу трубам, глушителю и внутренним воздуховодам.

Подключенный гофрой вентиляционный блок

После подключения всех узлов проверьте работоспособность системы в тестовом режиме. Попробуйте автоматикой настроить режимы вентиляционного блока, выставите желаемые параметры.

Система вентиляции в квартире. Монтаж своими руками.

Особенности принудительной вентиляции

Не всегда естественная вентиляция в квартире может обеспечить комфортный микроклимат для домочадцев. Поэтому естественный приток воздуха комбинируют со следующими принудительными видами вентиляции:

• Кухонная вытяжка. Данное устройство предназначено для установки над варочной поверхностью. Не только с целью вентилирования воздуха, но и для устранения неприятных запахов. Для эффективного функционирования мощность такого агрегата рассчитывается, исходя из площади помещения. Рис. 5 Кухонная вытяжка не только обеспечивает вентиляцию, но и устраняет запахи
• Вытяжки для санузлов. Санузел по праву считается в доме помещением с самой высокой влажностью. Поэтому установка вытяжной вентиляции в туалете и в ванной в квартире должна быть первоочередной задачей. Для этого используются небольшие устройства – вентиляторы. Они, как правило, включаются при включении света в санузле.

Воздушные потоки и виды вентиляционных систем принудительного типа

Большинство жилых многоквартирных домов оборудовано вентиляционными системами естественного типа. Состоит она из нескольких вытяжных воздуховодов, подключенных к единому выводящему каналу, который проходит вдоль стояка. В роли приточных каналов служат окна, двери, форточки и балконы, т. е. все объекты через которые воздух может свободно поступать в квартиру.

Подобная система воздухообмена является довольно эффективной и обеспечивает создание оптимальных условий для жизни людей. Однако с течением времени ее функциональность постепенно снижается, что может привести к нарушению микроклимата в квартире. Главной причиной снижения эффективности системы служит недостаточное обслуживание коммуникаций, что приводит к их заполнению мусором и уменьшению диаметра.

Типовая схема организации естественной вытяжки в квартирах

Последствия нарушения распределения воздушных масс в квартире бывают разнообразны, начиная от развития плесени и заканчивая появлением разнообразных насекомых. Избежать подобного развития событий поможет хорошая вентиляционная система в квартире, призванная устранить избыток влажности и нормализовать воздухообмен.

Принцип действия принудительной вентиляции основан на использовании различных механизмов, усиливающих воздушный поток и обеспечивающих его очистку. Сегодня существует несколько видов подобных систем, позволяющих нормализовать соотношение влажности и термических показателей внутри квартиры. Выглядят они следующим образом:

• вытяжная;
• приточная;
• приточно-вытяжная.

Приведенные выше модели способны в полном объеме удовлетворить потребности помещения в свежем воздухе и обеспечить полноценное удаление отработанных масс.
