Системы воздухообмена для деревянного дома
Вытяжные отверстия в полу
- Естественная. Комфортные условия проживания достигаются при часовой производительности аэрации 0,7 – 0,9 кубометров. Движение воздуха в системе обеспечивается за счет разности температур потоков.
- Принудительная. Объем циркулируемого воздуха за час составляет 3,0-5,5 кубических метров.
Особенности деревянных конструкций с естественными микрощелями в брусе или между досками, между деревянными оконными и дверными проемами, печкой (если есть) или камином уже на стадии строительства создают условия для эффективного естественного воздухообмена. Такая система вентиляции деревянного дома считается самым оптимальным вариантом воздухообмена.
Но рациональность применения установок с механическим нагнетанием (удалением) воздуха определяется для каждого объекта в индивидуальном порядке.
Приточная вентиляция в деревянном доме механического типа решает целый ряд задач:
- подает свежий наружный воздух;
- пропускает его через фильтры, отсекая загрязняющие вещества;
- подогревает движущийся по вентканалу воздушный поток;
- собирает и отводит из помещений отработанный воздух.
Вентиляция на кухне в частном доме через стену. Какие бывают вытяжки
Механический приточно-вытяжной клапан
В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:
- Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
- В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
- Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
- Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
- Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.
2 Пассивная вытяжка
Зачастую такого вида достаточно для обеспечения притока свежего воздуха в помещение и оттока «переработанного». Как правило, вентиляция деревянного дома выполняется по «естественной» схеме.
Этот «пассивный» метод характеризуется притоком свежего воздуха из следующих источников:
- щели окон из дерева;
- специально обустроенные продухи (устанавливаются, как правило, на цокольном этаже);
- можно использовать новые окна, в которых имеются системы микроциркуляции;
- открытие летом форточек, окон, дверей;
- более современный вариант — использование клапанов притока воздуха;
- вентиляционные шахты.
При этом циркулировать воздух между комнатами будет сквозь зазор между дверьми и полом. Размещать выход шахты лучше в стене сверху, ближе к потолку. Для самих каналов нужно использовать гладкие пластиковые материалы или металлические с минимальным изгибом.
Сделав вытяжку в деревянном доме пассивного типа, можно получить такие выгоды:
- низкая стоимость комплектующих;
- простота монтажа, обустройства, надёжность и долговечность;
- не нужно тратить деньги на электроэнергию;
- воздуховоды нужно чистить только один раз на 1−2 года.
Кроме этого, если сравнивать её с другими видами вентиляции, то можно подчеркнуть, что такая схема не даёт возможности отрегулировать нужные параметры влажности воздуха и температуры.
Если системы вентилирования воздуха будет недостаточно, то существует оптимальное решение — установка осевых вентиляторов напрямую в шахты. Это поможет улучшить эффективность работы естественной схемы в несколько раз. Такие комбинированные варианты, сделанные своими руками, активно применяются для обеспечения доступа свежего воздуха в доме.
Типы вентиляционных систем
Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:
- Естественная.
- Принудительная, оснащенная механическими приспособлениями.
- Комбинированная.
Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.
Как работает естественная вытяжка
Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.
Сила тяги зависит от:
- От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
- Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
- Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.
Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.
Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.
Естественный приток монтируют на уровне 2 м от пола или над батареями.
Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.
Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.

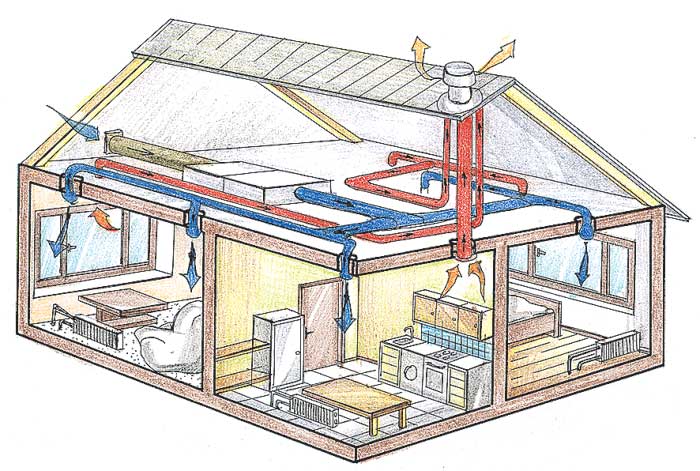

Принцип обустройства принудительной системы
Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.
Схем подобной вентиляции много, наиболее востребованные:
- Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
- Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.
- Центральный кондиционер с сетью вентканалов.
- Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.

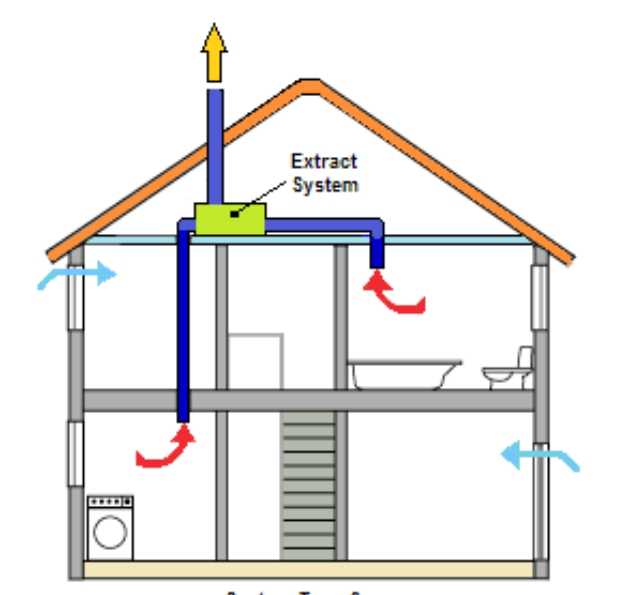

Комбинированное устройство
Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:
- Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
- Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.
Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.
Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.

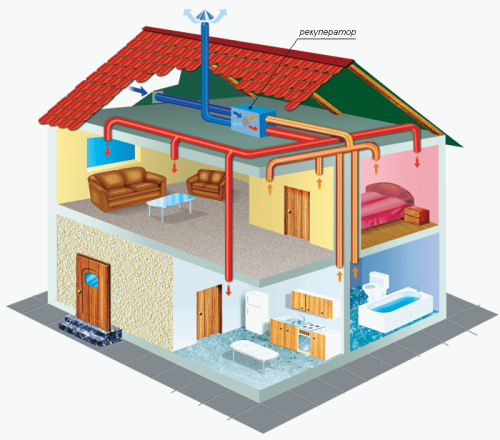

Устройство вентиляции
Рассмотрим устройство отдельно взятой механической вентиляции с рекуперацией воздуха. Из расчета на деревянный дом площадью около 200 м2 она состоит из таких частей:
- вентиляционная установка, оснащенная роторным рекуператором;
- воздушные фильтры (2 штуки);
- датчики;
- пульт с жидкокристаллическим дисплеем;
- воздухораспределительные коробки (2 шт.), рассчитанные на разное количество патрубков;

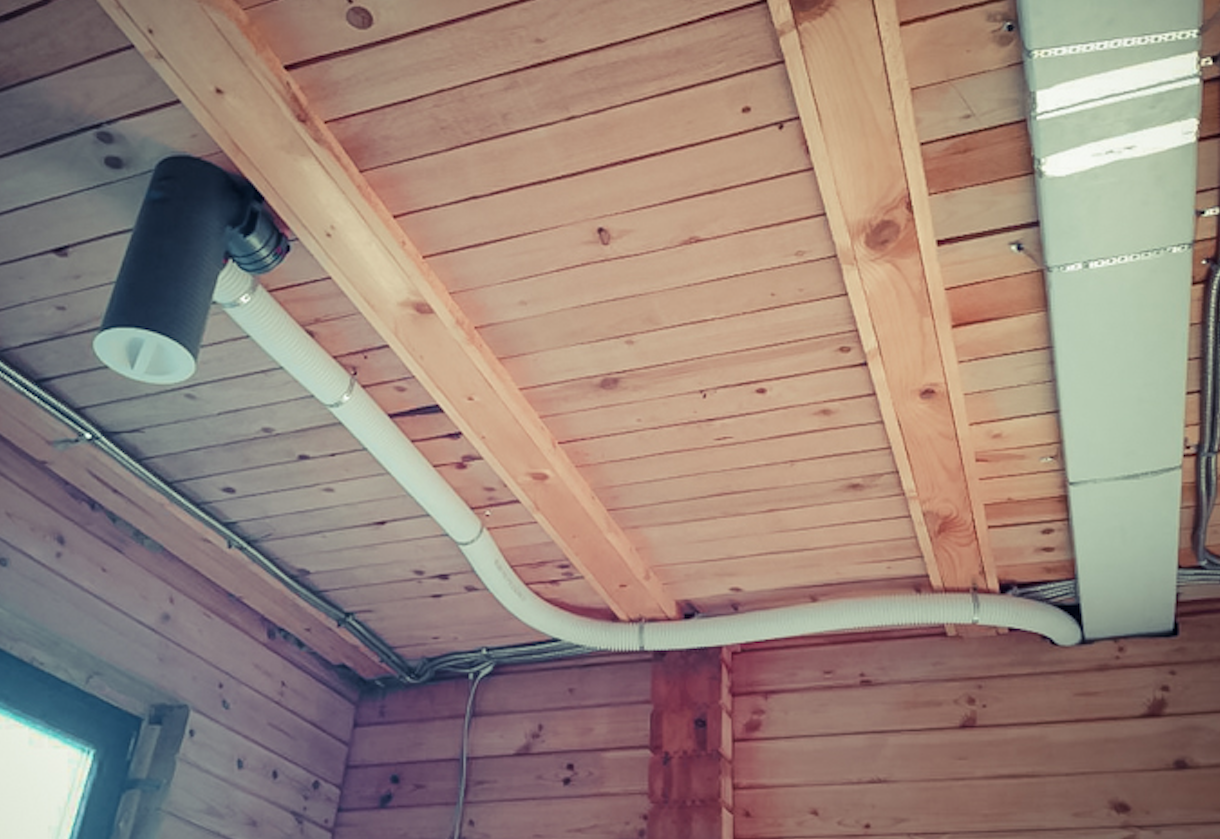

- гибкие воздуховоды;
- потолочные и настенные коробки для подачи и оттока воздуха;
- анемостаты для коробок.
Для обустройства вентиляции необходимо знать ее составные части
Этот нехитрый набор составляющих позволяет не только аккуратно собрать вентиляционные трассы в уже готовом деревянном строении, на этапе отделки, но и произвести монтаж своими руками. Как это сделать, рассмотрим в деталях.
Естественная и принудительная вентиляция
Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Естественную вентиляцию определяет отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения естественной тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических приточных или вытяжных вентиляций.
Естественная вентиляция – принципы функционирования и особенности
Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляции она достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная вентиляция в частном доме не перестанет работать. Она может создать оптимальный микроклимат в доме, но не имеет механизма очистки воздушных масс от загрязнений и пыли. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться. Хуже всего естественная вентиляция работает в летнее время, так как перепад температур бывает достаточно сильный.
Вариант установки естественной вентиляции в частном доме подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс.
Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.
Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах делать отверстия для приточных клапанов.
Особенности искусственной вентиляции
Чтобы установить принудительную вентиляцию в частном доме, понадобится специальное оборудование. Поэтому сам монтаж вентиляционной системы будет сложнее и обойдется дороже. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим в помещении и уровень влажности. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха в такой системе вентиляции обеспечивают специальными фильтрами для очистки воздуха.
Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависит от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.
Смешанный тип вентиляции
Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в частном доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях оставляют естественную.
Как правильно закрывать продухи
Для начала необходимо понять, что такое продухи и для чего они нужны. Продух — это небольшое отверстие в фундаменте, выходящее на улицу и позволяющее воздуху циркулировать в подполе или цокольном этаже. Они могут быть выполнены в виде трубы, выходящей из подпола вверх на крышу. Суть трубы та же – организация циркуляции воздуха.
Вентиляция стен и подпола очень важна для частного дома
Проветривание подвала и подпола необходимо по нескольким причинам:
- Во-первых, как бы хорошо не была сделана гидроизоляция бетонного фундамента, он всё равно набирает в себя влагу. Такова физическая особенность бетона. А от воды он начинает стремительно разрушаться, в результате дом может перекосить на один бок отчего он может просто рухнуть. Таким образом, постоянное проветривание — необходимость для подвального помещения.
- Во-вторых, проветривание помогает удалить из подвала вредные испарения из почвы. Например, считается крайне опасным для здоровья дышать парами радона. Также нужно помнить что в спертом воздухе быстро развивается плесень и другие виды грибков, разрушающих бетон.
- В-третьих, проветривание позволяет поддерживать в подполе рекомендуемую температуру – больше 0 градусов. Это необходимо для сохранности бетона и деревянных элементов пола.
Можно купить в строительном магазине специальные заглушки для продуха необходимого диаметра. У них есть регулируемые клапаны и, установив их один раз, к данному вопросу можно будет не возвращаться.
В целом, особых правил закрытия отверстий для воздуха нет. Главное это сделать так, чтобы в него не попала вода. Если снег или тем более дождь может затечь в продух, то это грозит потопом. Поэтому нужно прокопать дренажную канавку отводящую воду от стены, где сделана вентиляция. Над отверстием желательно сделать щит, закрывающий его от дождя.

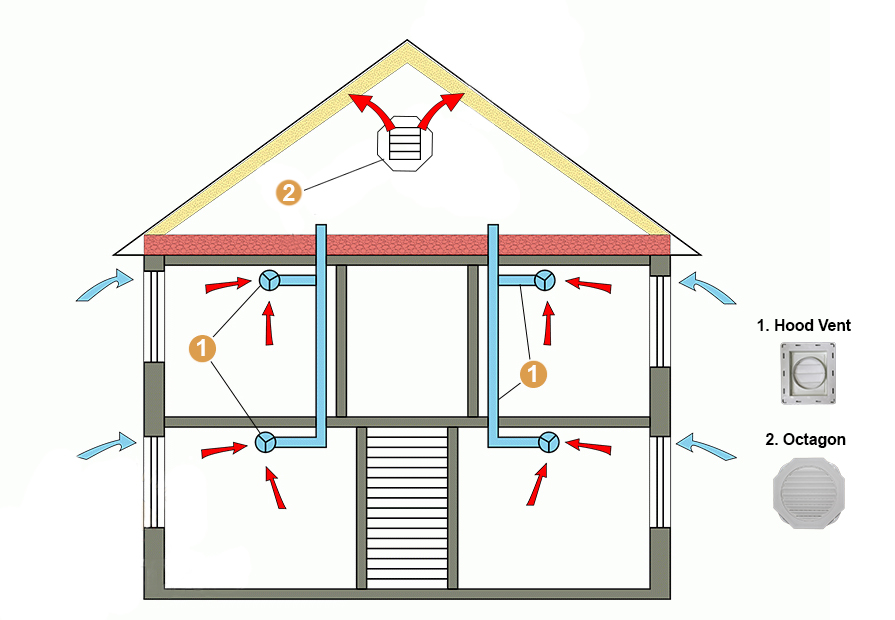

Система естественной вентиляции в деревянном доме
Система естественной вентиляции заработала свою популярность за счет дешевизны в обустройстве и простоты в системе конструкции. Вентиляция в деревянном доме естественной циркуляции представляет собой систему из вертикальных каналов, которые начинают путь с вентилируемого помещения и заканчиваются над коньком крыши дома. Обычно каналы естественной вентиляции начинаются и выходят из помещений котельной, санузлов, кухни, гардеробных. Для вентиляции подвалов и пространств под полом устраивают дополнительные каналы. Верхние этажи частного дома также требуют обустройства дополнительных каналов для естественной вентиляции жилых комнат.
Циркуляцию воздуха по системе каналов обеспечивают естественные условия воздействий сил за счет разности температур воздуха при входе и на выходе канала. Согласно законам физики, мы знаем, что , находящегося в помещении. На силу тяги в каналах влияет и ветер, который усиливает либо уменьшает ее.
Силу тяги в системе естественной вентиляции можно рассчитать, опираясь на подбор высоты и сечения вентиляционных каналов, количество поворотов, сужений, теплоизоляции каналов и т. д. Вентиляция в деревянном доме обычно рассматривается еще во время проектирования застройки, вытяжные каналы при этом планируются располагаться внутри стен.
Существует два основных принципа организации эффективной работы вентиляции естественного типа. Первый принцип предусматривает необходимость вывода на крышу вытяжного канала. Притом, чем выше мы расположим верхний срез над крышей, тем сильнее перепад давления будет возникать в вытяжной системе, и тем интенсивнее будет воздухообмен в ней. Второй принцип эффективной организации естественной вытяжной системы заключается в правильном подборе вентиляционных каналов. Стенки каналов должны быть выполнены из ровного и гладкого материала, с постоянным сечением по всей протяженности, чтобы тяга обеспечивалась высокая, а осаждение пыли в канале было минимальным. Вентиляция в деревянном доме не требует выполнять монтаж каналов из пеноблоков и кирпича, лучше приобрести и воспользоваться специальными канальными блоками, они обладают всеми необходимыми характеристиками.
Согласно строительным нормам система естественной вентиляции должна обеспечивать воздухообмен, без учета ветрового воздействия, при положительной температуре наружного воздуха 12 градусов. В летний период температура на улице поднимается гораздо выше указанной, воздухообмен снижается до показателя не соответствующего санитарным нормам. В холодный зимний период тяга в системе повышается, вместе с этим повышаются и теплопотери. Зимой потери тепла через каналы системы естественной вентиляции могут достигать до 40% во всем доме.
Необходимый воздухообмен в кухне с газовой плитой должен составлять 70 м3/ч, если же плита на кухне электрическая – 50 м3/ч. Санузел должен обеспечиваться воздухообменом в 30 м3/ч, а ванная комната – 50 м3/час. Жилые комнаты, отделенные от кухни, санузла и ванной более чем двумя дверьми и комнаты верхних этажей должны обеспечиваться воздухообменом в 30 м3/ч. Технические помещения, кладовые без окон и гардеробная – 15 м3/ч.
Циркуляцию воздуха, необходимую для эффективной работы естественной вентиляции, обеспечивает свежий воздух, проникающий в жилые комнаты с улицы через неплотности в дверях и окнах, и идущий далее в вентиляционные каналы. Комнаты верхних этажей недостаточно вентилируются, поэтому в них нужно приоткрывать окна либо форточки. Если же герметичность конструкции не обеспечивает естественный приток воздуха в дом, то есть необходимость в окнах, либо в наружных стенах жилых комнат производить монтаж специальных приточных клапанов. Для повышения эффективности удаления продуктов горения газа, и запахов на кухне естественной вентиляцией дополнительно устанавливают кухонные вытяжные блоки. Для снижения влажности в ванной комнате и санузлах на входе в вентканал можно установить электровентиляторы.
Основной недостаток в системе естественной вентиляции, кроме потерь тепла в зимний период, является и то, что через клапаны в стенах и окнах, открытые форточки, щели полов и дверях, снижается звукоизоляция помещений, проникают насекомые и в избытке пыль. Наряду с преимуществами в системе естественной вентиляции с дешевизной и простотой в монтаже и эксплуатации, без обустройства механизмов, требующих электроприводов, эффективность ее работы зависит от атмосферных условий, а регулировка ее производительности возможна только в сторону снижения естественного воздухообмена.
Естественная вентиляция деревянного дома
Заглушка приточного канала вентиляции в деревянном доме
Система естественной вентиляции в деревянном доме привлекательна своей сравнительной дешевизной, а также простотой устройства. Движение воздуха совершается за счет стремления теплой воздушной массы подниматься кверху по вертикальным каналам, специально для этого сооруженным. Поэтому для вас естественная вентиляция в деревянном доме своими руками может оказаться наиболее просто выполнимой, и при этом достаточно эффективной.
Устраивать вентиляцию в деревянном доме начните с подвальных помещений, поскольку именно сюда в первую очередь должен проникать воздух извне. В обычных условиях вентиляция фундамента деревянного дома происходит через так называемые продухи. Эти небольшие вентиляционные отверстия должны быть заложены под каждой стеной дома еще во время строительства.
Подачу воздуха через приточный канал нужно организовать на уровне цоколя. Лучше всего с северной стороны дома, где воздух наиболее прохладный, и это полезно для усиления тяги. Не обязательно оборудовать каждое домашнее помещение отдельным приточным каналом. Достаточно будет оставить под всеми внутренними дверями зазоры в полтора-два сантиметра, и через них свежий воздух станет распространяться повсюду. Отработанный воздух будет естественным образом вытесняться через вытяжные каналы, входы в которые нужно устроить под потолком каждой комнаты и прикрыть декоративными решетками. Выход каждого из вентканалов нужно как можно выше поднять над уровнем кровли.
Когда будете устраивать естественную вентиляцию в деревянном доме своими руками, сделайте отдельные вентканалы для каждого вида помещений. То есть, один канал для вытяжки из кухни, другой для санузла, третий для спальни и т.д. Конечно, заманчиво сделать один единственный проход через кровлю вместо четырех. Вам покажется, что это сэкономит средства и усилия при монтаже вентиляции в деревянном доме, но вряд ли будет полезно. Ведь при сильном ветре в вытяжном канале может возникать обратная тяга, и тогда, например, запахи из канализации станут проникать в комнаты.
Кроме атмосферных явлений, на силу тяги в вентканале оказывают влияние и другие факторы:
- высота вентиляционной трубы;
- размер внутреннего отверстия канала;
- количество и конфигурация поворотов,
- наличие теплоизоляции вытяжки.
Учтите эти моменты, когда будете производить монтаж вентиляции в деревянном доме.
Кроме того, в летнее время отмечается минимальный перепад температур в нижней и верхней точках вентиляционного канала, поэтому тяга почти отсутствует. В этих условиях придется почаще устраивать проветривание через открытые окна.
В небольшом деревянном доме не обязательно сооружать вентиляционные шахты из кирпича. Эта работа трудоемкая, а кроме того, на шероховатой поверхности канала будет накапливаться пыль. Когда будете решать, как лучше сделать вентиляцию у себя в деревянном доме, остановите свой выбор на более гладких металлических или пластиковых канальных блоках.
Когда вы будете выполнять устройство вентиляции в деревянном доме своими руками, не забудьте, что пространство под крышей тоже нуждается в циркуляции воздуха. Если самое верхнее помещение выстроено как жилая мансарда, там необходимо оборудовать такую же вентиляцию, как и в других комнатах. А если чердак нежилой, тогда его проветривание должно осуществляться через специальные обустроенные отверстия в кровле.
Как сделать вентиляцию в уже построенном частном доме. Вентиляция в доме: требования и принципы устройства
Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.
Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией
Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.
Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.
