Теплый пол в ванной комнате своими руками

Где можно укладывать плёночный тёплый пол

При грамотном планировании работ и правильной организации пирога тепло- и гидроизоляции, инфракрасный плёночный тёплый пол можно укладывать в любом помещении. Даже ванная комната, с её повышенной влажностью, может быть оборудована плёночным тёплым полом. Принципиальных запретов от производителя по этому вопросу нет.

Такая градация проистекает из самой идеи инфракрасной плёнки. Первоначально, плёночные тёплые полы были задуманы как нагревательные элементы для организации тёплых полов под ламинат. Впоследствии, после некоторых доработок, на эту плёнку начали стелить мягкие напольные покрытия. Но кафельная плитка, требует специфических условий для наклеивания.

Поэтому была разработана оригинальная методика устройства тёплых полов на основе инфракрасной нагревательной плёнки, под кафельную плитку. Затраты на организацию такой системы несколько выше стандартных, но зато эффективность работы практически не снижается.

Электрические теплые полы в слой стяжки

Прежде всего правильный выбор теплых полов зависит от объема ремонтных работ. Если вы полностью меняете стяжку, то вам нужны теплые полы одного типа, если же их планируется укладывать только под слой кафельной плитки, то это совсем другой вид теплых полов. Прежде всего давайте остановимся на наиболее капитальном виде теплых полов – укладываемых в стяжку.

Одножильный кабельный теплый пол

Первые теплые электрические полы основывались на использовании так называемого греющего кабеля. Технология данного кабеля выполнена таким образом, что при протекании по нему электрического тока он нагревается.

Тепловая энергия передается поверхности, в которой он уложен, в нашем случае стяжке, а затем отдается окружающему воздуху.

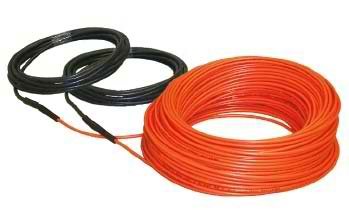

Одножильный греющий кабель

Итак:

• Главной особенностью одножильного греющего кабеля является наличие в оболочке только одной жилы. А как известно для протекания электрического тока необходимо не менее двух. Поэтому для подключения такого греющего кабеля необходимо подключить начало и конец кабеля. А значит они должны располагаться в одном месте. Это является главным недостатком одножильного греющего кабеля.
• Казалось бы, что тут сложного. Просто берешь начало и конец кабеля, а остальное раскидываешь по комнате в произвольном порядке. Но все не так просто. Дело в том, что греющий кабель плохо устойчив к изгибанию. Радиус допустимого изгибания для кабелей разных фирм может достаточно сильно варьировать, и инструкция по их монтажу четко нормирует это значение.
• Еще одним важным аспектом при монтаже является недопустимость соприкосновения и просекания кабелей. Дело в том, что при соприкосновении кабели будут перегреваться и могут перегореть. А для греющего кабеля перегорание на любом участке равносильно выходу из строя всего кабеля.
• В то же время одножильный греющий кабель обладает и неоспоримым преимуществом – это цена. Стоимость такого вида теплых полов одна из самых низких и это достаточно часто компенсирует остальные его недостатки.

Двухжильный кабельный теплый пол

Чуть позже одножильных появились их усовершенствованные собратья – двухжильные кабельные полы. Принцип их действия такой же как у одножильных, только в одной оболочке расположено две жилы.

Отличия одно- и двужильного греющего кабеля

• Такая конструкция кабеля существенно облегчает монтаж. В то же время требования к радиусу изгиба кабеля и недопустимости их соприкосновения и слишком близкого пролегания еще более жестки.
• Но сложность и трудоемкость монтажа не единственный недостаток кабельных теплых полов. Сюда следует отнести и их достаточно большое энергопотребление и наличие электромагнитного излучения. Да оно небольшое, но мобильный телефон и даже радио будут получать помехи. Ну а о вредности его для человека доподлинно пока нечего не известно.
• Но кабельные электрические полы — это не только недостатки. Эта технология уже достаточно давно применяется и успела неплохо зарекомендовать себя на практике. Дело в том, что благодаря монтажу кабелей в слой стяжки, такие теплые полы электрические обладают неплохой тепловой емкостью. То есть пол будет долго отдавать тепло даже после отключения греющего кабеля.
• Еще одним весомым плюсом является относительно быстрое прогревание таких полов, а также высокая температура нагрева. Дело в том, что далеко не все теплые полы могут похвалиться возможностью нагрева до 70⁰С и выше.

Водяной пол в ванной

Для начала стоит рассмотреть способ монтажа с установкой коллектора

Для начала стоит рассмотреть способ монтажа с установкой коллектора. Закрывать систему можно стяжкой, плиткой кафельной или деревянными плашками, но для ванной лучше сделать плиточное покрытие, так как плитка не подвержена воздействию воды и отличается хорошей теплопроводимостью. Для работ потребуется укладка гидроизоляции, поднимающей полы сразу на 6-7 см, а также система труб и фитингов.

1. Определить место для коллектора, поставив щиток для контроля за температурой;
2. Произвести разметку площади пола на секторы примерно 40*40 см (для расчета деформации стяжки в процессе нагрева);
3. Уложить пленку гидроизоляции с нахлестом и «заходом» на стены в 15-20 см;
4. Смонтировать систему труб, выкладывая их неплотно к стенам. Зазор требуется для сохранения тепла: участки у стеновых панелей практически никогда не используются и обогрев им ни к чему.

5. Как показано на видео, уложить теплоизолятор (пенополистирол или пеноплекс – материалы не боятся влажности и хорошо держат тепло);
6. Выстлать на пол фольгированную подложку, отражающую тепло, причем блестящая сторона укладывается кверху, закрепить листы лучше алюминиевым скотчем;
7. Периметр ванной комнаты оклеить демпферной лентой для компенсации теплового расширения и подвижек под бетонной стяжкой;
8. Арматурная сетка, уложенная поверх, пригодится для фиксации труб;
9. Выкладка труб осуществляется по инструкции, нужно лишь соблюдать шаг в 10-14 см между трубами и оставлять зазор у стены не менее 8 см;
10. Крепление осуществляется хомутами из пластика, цепляемыми через равные промежутки (90-100 см). Затягивать хомуты сильно не следует, поскольку вероятно расширение труб в процессе нагревания и лишний пережим может оказаться ненужным;
11. После того, как трубы уложены, их подключают к коллектору. Состыковка одного конца с выходом воды и второго с возвратным отверстием проходит всегда идеально, а закрепление гайками не доставляет проблем.

Осталось проверить работоспособность всей системы, исключить протечки и прогнать всю конструкцию в тестовом режиме (не менее 2 часов). После этого заливается стяжка и укладывается финальное покрытие. При настиле деревянных досок, трубы прокладываются под лагами и можно обойтись без стяжки.

После того, как трубы уложены, их подключают к коллектору

Теплый пол от полотенцесушителя – еще один вариант обойтись посредством горячей воды для обогрева всего помещения. Сделать систему своими руками очень просто, достаточно гибких труб, зажимов и простых инструментов. Схема работ:

1. Определить место, где будет проходить контур подогрева;
2. Поднять покрытие до бетона, выровнять основу;
3. На полотенцесушитель и в места соединений смонтировать краны Маевского или обычные краны для спуска воздуха, так как подача воды часто прерывается;
4. При подключении системы к полотенцесушителю на обратку можно поставить термостатический клапан RTL, а уже к нему подсоединить подачу системы и посредством клапана регулировать температуру. Обратка теплого пола в этом случае врезается в обратку централизованной системы отопления дома, как это показано на видео.

5. Для минимизации утечки тепла на основу укладывается теплоизоляция, затем фольга или светоотражающая пленка блестящей стороной вверх;
6. Периметр оклеить демпферной лентой и уложить гибкие трубы.

7. Крепить трубы к пластиковому теплоизолятору лучше специальными скобами, а если в качестве теплоизолирующего материала используется пленка, то монтаж крепления осуществляется прямо к полу: в бетоне высверливается отверстие, куда вставляется дюбель и вворачивается саморез;
8. К подготовленным заранее точкам подключения крепятся концы контура.

Остается проверить всю систему на герметичность и залить пол стяжкой

Важно, чтобы при создании системы теплого пола посредством полотенцесушителя на момент заливки стяжки вода в трубах была холодной. А вот в эксплуатацию устройство вводится через 3-4 недели, и температура доводится до требуемой постепенно

Неграмотное обустройство пирога после укладки системы может привести к проявлению разности коэффициента расширения и последующему отрыву плитки, растрескиванию основы. Чтобы не случилось подобного, просмотрите видео, которое даст ответы на все вопросы: как смонтировать и подключить систему теплого пола с помощью полотенцесушителя.

Разновидности систем обогрева пола

Существуют две основные разновидности ТП:

• Электрический. Из названия ясно, что функционирует такой комплекс обогрева за счет электроэнергии.
• Водяной, в котором в качестве источника тепла выступает циркулирующая по трубам жидкость.

Принцип их работы почти идентичен: под напольным покрытием или в толще стяжки монтируется тепловой контур, который в процессе работы прогревает вышележащие слои напольного пирога, а также воздушные массы над ним. Разумеется, не все так просто и у каждого вида свои особенности, тонкости монтажа, преимущества и недостатки. Рассмотрим их подробнее ниже.

Технология выполнения теплого пола под плитку своими руками

1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону.  При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

Монтаж обогревающего мата

1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить  комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Пошаговый монтаж инфракрасного пола

Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.

Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.

Как сделать теплый пол в ванной:

1. Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
2. Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
3. Обесточьте систему и подведите питание до ближайшей розетки.
4. Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.
5. Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
6. Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
7. Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
8. Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
9. Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
10. Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
11. Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.

Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.

Разновидности систем обогрева пола

Существуют две основные разновидности ТП:

• Электрический. Из названия ясно, что функционирует такой комплекс обогрева за счет электроэнергии.
• Водяной, в котором в качестве источника тепла выступает циркулирующая по трубам жидкость.

Принцип их работы почти идентичен: под напольным покрытием или в толще стяжки монтируется тепловой контур, который в процессе работы прогревает вышележащие слои напольного пирога, а также воздушные массы над ним. Разумеется, не все так просто и у каждого вида свои особенности, тонкости монтажа, преимущества и недостатки. Рассмотрим их подробнее ниже.

Устройство пола в ванной комнате

1. Водяной подогрев пола.
2. Электрический инфракрасный.

Первый вариант больше подходит для своих домов, где нагрузку на отопление можно закладывать и соотносить с мощностью котла. Если же речь идёт о квартире, то лучше предпочесть инфракрасные маты.

Водяной теплый пол в ванной

Врезаться в центральное отопление не желательно (если же очень хочется, то нужно брать специальное разрешение). Ведь оно проектируется с расчётом на конкретные нагрузки, а дополнительные ответвления на полы в одной квартире, могут оставить без тепла жителей других квартир. Кроме того, толстая бетонная стяжка будет лишней нагрузкой для перекрытий, а инфракрасный пол очень лёгкий и тонкий.

Инфракрасный

Это тончайшие маты, в которые змейкой вмонтирован нагревательный кабель. К электросети каждый мат подключается проводом. Терморегулятор управляет степенью нагрева. Делать гораздо проще, чем водяной пол.

Маты тщательно заизолированы, током не ударит, но при этом их категорически запрещается сгибать и разрезать кабель

Всё нужно делать очень осторожно и с первой попытки правильно

Водяной

Это система тонких трубочек, уложенных под покрытием и соединённых с источником горячего водоснабжения. Вариант относится к сложным инженерным системам. На этапе монтажа потребует и времени, и средств, и знаний.

Устройство водяного тёплого пола по слоям выглядит следующим образом:

1. Бетонная основа.
2. Гидроизоляция.
3. Теплоизоляция.
4. Трубы.
5. Демпферная лента вдоль стен.
6. Черновая стяжка из бетона и керамзита.
7. Финишное покрытие.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

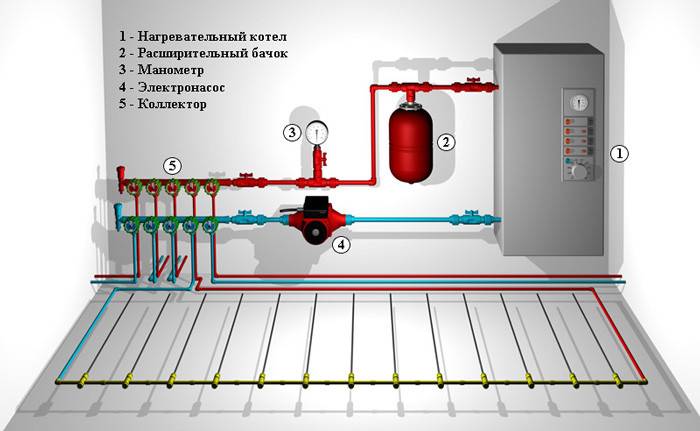

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт
