Теплый пол на кухне под плитку: как выбрать и укладывать своими руками

Почему под плитку не рекомендуется теплый пол с водяным обогревом

Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.

Укладка труб водяного теплого пола

Технологические причины

Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.

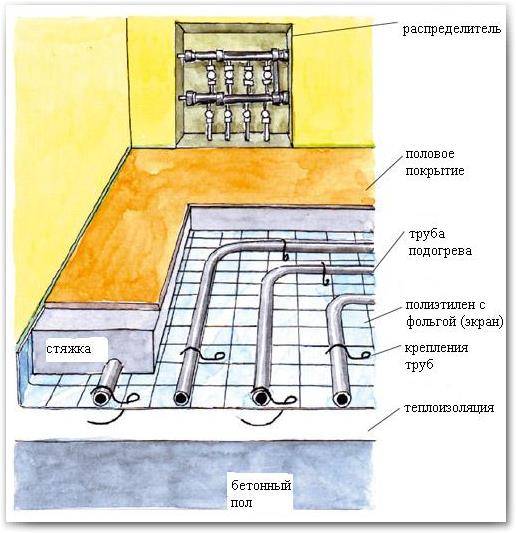

Устройство теплого пола

Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.

Коллекторный узел и элементы управления теплым полом

Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.

Теплый пол, подключенный к радиатору, функционирует только в отопительный сезон

Физические причины

Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.

Нанесение клея на кафель

Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.

Отклеившееся кафельное покрытие придется менять

Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.

Плитка поверх труб прогревается неравномерно

В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.

Электрический пол: характерные особенности и монтаж

Наличие хорошего КПД из-за высокой теплоотдачи плиточного пола, простота монтажа, понятность функционала и доступность цены вывели электрическую систему подогрева на первое место

Наличие хорошего КПД из-за высокой теплоотдачи плиточного пола, простота монтажа, понятность функционала и доступность цены вывели электрическую систему подогрева на первое место. Однако есть некоторые особенности:

1. Дорогая оплата пользования;
2. Нужно поднимать уровень пола, а это не всегда возможно;
3. Монтаж элементов производится в бетонную стяжку толщина которой должна быть до 5 см, что не добавляет удобства.

Сверху наносится клеевой состав и укладывается плитка. Получается многослойная конструкция, включающая:

• Черновая стяжка первого пола (основа);
• Слой теплоизоляции;
• Нагревательные элементы;
• Тонкая стяжка;
• Клеевой состав;
• Плитка.

Минусами является некоторая сложность и длительность работ, однако все манипуляции проводятся своими руками, а это окупает затраты. В результате пользователь получает теплое покрытие с высоким КПД. Процесс монтажа:

1. Очистить основу (демонтировать старое покрытие);
2. Выровнять черновой пол, при необходимости подправить или залить новую цементную стяжку из готовых материалов;
3. Уложить слой теплоизоляции блестящей стороной вверх;
4. Смонтировать нагревательные готовые элементы в виде улитки или параллельных полос;
5. Залить слой стяжки;
6. После просыхания, нанести клей и уложить финальное покрытие.

Преимущества электрических систем

Эти системы очень эффективны, так как обеспечивают обогрев поверхности всего пола.

Использование экранированного кабеля с надежной многослойной изоляцией делает электрический обогрев абсолютно безопасным.

За счет регулировки температуры пола, можно уменьшить расход электричества и сэкономить благодаря этому финансы.

Теплый пол на кухне обеспечивает комфортный микроклимат в помещении, так как температура в области ног выше, чем на уровне головы. Более того, уровень влажности в помещении постоянно сохраняется на требуемом уровне, присутствие пыли в воздухе понижается.

Как укладывать керамогранит на пол: порядок действий

Шаг 1. Когда основание и сам керамогранитподготовлены, нужно приготовить клей.

Обычные цементные смеси не смогут удержать большие плиты керамогранита. Потому использовать нужно только специальные клеи. При смешивании клея с водой нужно следить за тем,  чтобы масса была однородной, без пузырьков воздуха и комков.

Шаг 2. На поверхность пола наносится клей.

Слой должен быть однородный, без пустот. Для плиток небольших размеров наносится шпателем с зубьями 8 мм, для больших размеров плитки – шпатель с большими зубьями. Толщина нанесенного клеевого состава не должна быть больше 5 мм.

Клей наносится под каждую плитку отдельно. То есть когда первая плитка положена, тогда наносят клей для второй плиты керамогранита. На тыльную сторону плитки также наносится клеевой состав.

Шаг 3. Аккуратно укладывают первую плитку керамогранита.

Для этого ее ставят на ребро, выравнивая по одной из плоскостей. Линии выравнивания лучше всего наметить с помощью лазерного уровня, но если уровня нет, можно сделать разметку. Потом керамогранит плавно опускают на клеевой состав.

Шаг 4.

Выровнять керамогранит. Для плиток больших форматов понадобится киянка или другой резиновый молоток. Плитка должна лечь ровно, ровность проверяется с помощью строительного уровня.

Шаг 5. Излишки клея нужно убрать.

После этого повторяются шаги 2-3 для второй плитки. Для качественного выравнивания плиток относительно друг-друга применяют специальные крестики. Их укладывают на стыки плит, так зазор между плитами получается равным.

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

• электрический;
• водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.

Электрический кабель теплого пола, уложенный на металлическую сетку

Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Инфракрасные маты под плитку

Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.

Установка инфракрасных матов на теплый пол

В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.

На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

Пример укладки полипропиленовых труб на подготовленное основание

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Как сделать своими руками?

Если вы хотите сэкономить средства при установке обогрева полов в ванной, то вам проще всего заняться его монтажом самостоятельно. Пошаговая инструкция по каждому виду пола расскажет вам как это сделать.

Монтаж водяной системы подогрева

Планировать монтаж водяного пола лучше всего, если вы только начинаете строить дом или планируете его полную переделку, так как установка такого пола потребует переделку дверных проемов.

Необходимые и материалы:

• металлопластиковые трубы диаметром от 14 до 25 мм;
• распределительный коллектор;
• материал для гидроизоляции;
• регулировочные краны;
• утеплитель;
• фольгированный материал для теплоизоляции;
• смесь для стяжки;
• армированная сетка;
• крепежные элементы;
• насос и водонагреватель.

Этапы монтажа водяного пола:

1. Сначала требуется создать качественную гидроизоляцию – куски покрытия укладывается внахлест друг да друга, закрепляются паяльной лампой. Покрытие должно находиться не только на полу, но и на 10-15 см по стенам.
2. Далее создается слой теплоизоляции из ценментно-керамзитной стяжки или утеплителя. Эти материалы укладываются/заливаются так, чтобы до уровня готового пола оставалось примерно 7 см свободного пространства – тут будут лежать сами трубы. Далее покрытие укрывается фольгированным теплоизоляционным материалом блестящей стороной вверх.
3. По фольгированному материалу укладывается армированная сетка.
4. Далее устанавливаются крепления для труб – их прикрепляют к армированной сетке.
5. Затем укладывают сами трубы с шагом в 10 мм и соединяют их при помощи специальных тройников. Два конца системы труб подводятся к трубам отопления. Затем следует проверить систему на наличие протечек.
6. Если неисправностей нет, то приступаем к заливке бетонной стяжки. Все, пол готов! Укладку основного полового покрытия следует только после полного высыхания бетонной стяжке (1-2 недели), а саму систему следует запускать примерно через месяц

Монтаж кабельного пола

Кабельный теплый пол подходит для ванных комнат в многоквартирных домах.

Монтаж такой системы осуществляется достаточно просто, ведь он не требует особой подготовки.

Необходимые материалы:

• нагревательный элемент – кабель;
• утеплитель;
• армированная сетка;
• регулятор температуры;
• тепловой датчик;
• материал для стяжки.

Этапы монтажа кабельного теплого пола:

1. На бетонный пол укладывается утеплитель фольгой вверх.
2. Затем укладывается армированная сетка, на которую крепится кабель с помощью пластиковых хомутов.
3. Производится укладка кабеля. Следите, чтобы провод не перекрещивался. Шаг между электрическими проводами должен быть указан в инструкции к ним, но должен быть не менее 6 см.
4. На высоте в 1 м от пола устанавливаются регулятор температуры и тепловой датчик.
5. Производится проверка системы. Если все работает исправно, то сверху кабель заливается бетонной стяжкой.
6. Через 1-2 недели устанавливается лицевое покрытие пола, а через месяц можно использовать и саму систему подогрева.

Установка инфракрасного пола

Самый простой и удобный в монтаже и эксплуатации – инфракрасный теплый пол. Укладывать его можно под любое половое покрытие, а монтаж настолько прост, что не требует вызова мастера.

Но основа, на которую кладется такой пол, должна быть идеально ровной, чтобы избежать нарушений в работе системы. Также не кладут пленку под мебель и бытовую технику.

Необходимые материалы:

• нагревательный элемент – специальная пленка;
• полоски битумной изоляции;
• датчик температуры;
• терморегулятор;
• утеплитель.

Этапы монтажа инфракрасного теплого пола:

1. Основной пол очищается от мусора, он должен быть идеально ровным.
2. Затем укладывается теплоизоляционный материал, чтобы тепло от пола не уходило в соседнюю квартиру.
3. Далее полосы термопленки укладываются на теплоизоляционный материал. Резать пленку следует только по отмеченным на ней линиям, места отреза следует заизолировать полосками битумной изоляции. Расстояние от стен должно быть не менее 10 см, зазоры между пленкой – не более 1 см.
4. Пленочные маты соединяются проводами. Провода, проводящие ток, следует зачистить и зажать в клемме контакта – левые с левыми, правые с правыми.
5. Установка датчика температуры осуществляется на расстоянии 25 см от стены под нагревательную пленку в заранее сделанное отверстие в полу.
6. Установка и подключение терморегулятора.
7. Проводится проверка работоспособности пола и затем на пленку укладывается основное половое покрытие.

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Управление системой обогрева

Смонтировать теплый пол на основание, чтобы сверху положить керамогранит, мало, нужно должным образом обустроить систему управления. Она представляет собой термостат. Он может быть механическим, либо электронным.

Специальные датчики считывают показатели, они контролируют температуру:

• воздуха;
• напольного покрытия.

Чтобы получать оптимальную температуру внутри комнаты, необходимо выставлять её на термостате из расчета: комфортные показатели плюс 5 градусов. Современная система способна автоматическим образом отключаться после достижения заданных параметров, периодически включаясь, для поддержания их на нужном уровне.

Виды теплых полов

По своей сути системы теплых полов можно разделить на два вида: электрические и водяные.

Электрический пол. Наиболее часто встречающаяся система производится в виде специальных нагревательных матов, которые состоят из нагревательных секций, по которым проходит нагревательный кабель. Последний, через терморегулятор, подключается к сети питания. Нагревательный кабель бывает одно- и двужильным. В первом случае оба конца кабеля нужно подсоединять к терморегулятору, во втором – достаточно подсоединить один конец. Нагревательные маты вмуровываются в слой клея для плитки или укладываются на бетонную стяжку пола ;

Водяной пол представляет собой гибкие трубы, подключенные к центральному отоплению или к газовому котлу. Эти трубы монтируются непосредственно в пол, как под плитку, так и в цементную стяжку.

Теплые полы позволяют разгрузить систему отопления до 30%, а в случае водяных полов и вовсе полностью ее заменить. В настоящее время, кроме двух вышеперечисленных систем теплого пола на рынке начали появляться пленочные системы, но они предназначены скорее для временного использования. Также существуют стержневые и кабельные теплые полы.

Что следует знать о теплом поле?

Водяной и электрический, разнообразный по способам действия и энергозатратности, теплый пол требует особого обращения при установке, укладке на него отделочных материалов, таких, как плитка или ламинат, а также его последующей эксплуатации

Несоблюдение мер предосторожности и технологии монтажа повлечет за собой не только разрушение поверхности, будь то отошедшая плитка или растрескавшееся наливное покрытие, такое, как дорогостоящее 3D, но и абсолютную неработоспособность греющих элементов

Тем не менее, ознакомившись со всеми правилами установки оборудования и последующей его отделки, можно обойтись без посторонней помощи и сделать все своими руками.

Самыми распространенными зонами для укладки теплого пола являются ванная комната и кухня. Для отделки здесь чаще всего используется кафельная плитка, она не впитывает влагу и отлично поддается очистке, кроме того, меньше ламината и паркета подвержена механическим повреждениям. Также популярными помещениями для установки являются бассейны, гаражи и приусадебные парковки. Использование водяного пола для последних избавляет в зимнее время от оледенения и снежных заносов, а значит, значительно экономит время и силы владельца помещения.

Какой лучше электрический теплый пол под плитку: нюансы выбора

Чтобы принять решение, стоит учесть особенности проведения работ. Очень часто условия монтажа такие, что особого выбора нет, так как подходит только одна разновидность. Необходимо помнить несколько простых рекомендаций:

1. Рассчитайте примерную мощность, которая нужна для обогрева помещения. Лучше проконсультироваться со специалистом, чтобы знать нормы и руководствоваться ими. Для основного отопления чаще всего выбирают кабельный электрический вариант как самый мощный и долговечный. Для дополнительного обогрева подойдет практически любое решение.
2. Определитесь с тем, как будет готовиться основание. Для кабеля заливка стяжки обязательна, но не всегда есть возможность поднять уровень пола на несколько сантиметров. Если нужно сэкономить пространство, лучше всего выбирать кабельные маты или стержневой инфракрасный пол.
3. Рассчитайте примерный расход электроэнергии. Очень часто дешевый в плане стоимости и монтажа вариант оказывается самым дорогим в эксплуатации. По эффективности и экономичности на данный момент лучше всего стержневой тип.
4. Определите, где будет лежать обогревательные элементы. Помните, что маты резать нельзя, кабель можно укладывать как угодно. А стержни хороши тем, что даже если потом сделать перестановку, пол под мебелью не будет перегреваться благодаря функции саморегуляции.

Можно пообщаться с теми, у кого лежат разные варианты теплого пола. Тогда вы сможете сделать определенные выводы. Доверять рекламе не стоит, действительность может сильно отличаться о того, что обещает производитель.

Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Полезные факты

• В советское время перед укладкой плитку замачивали в воде. В наше время многие отделочники «старой школы» продолжают выполнять это действие, хотя необходимости в этом уже нет.
• Проблема со скользкой плиткой решается покупкой специального состава. Он наносится на поверхность и надолго ее защищает. Бюджетный вариант для ванной комнаты – это обычный резиновый коврик.
• Вся современная напольная плитка изготавливается промышленным способом. В мире существует одна компания, которая производит и расписывает керамический гранит вручную. Стоимость квадратного метра такого покрытия недоступна обычному человеку. Поэтому надо помнить, что все заверения продавцов в строительном магазине в эксклюзивности коллекции, скорее всего, – пиар-ход.

Варианты устройства, толщина

Многие люди выбирают именно кабельный теплый пол. Данный тип отопления может быть в виде кабеля или мата, в последнем провод уложен на пленку. Для него одним из лучших покрытий является керамическая плитка, так как она имеет высокую теплопроводность, поэтому эффективно передает тепло от нагретого кабеля в помещение.

Если вы решили уложить кабельный пол в квартире или доме, то лучше всего это делать на этапе строительства. В этом случае, вам все равно придется выравнивать пол, и вы сможете сразу уложить кабель.

Кабель

При укладке провода, придется делать стяжку, а она забирает от 6 до 8 см высоты комнаты, и в квартире это не всегда удобно. Кроме этого, стяжка имеет большой вес, поэтому на перекрытие создается повышенная нагрузка, что нежелательно в многоэтажных домах.

Более дешевым являются одножильный кабель, но если у вас комната имеет сложную конфигурацию, то использовать его неудобно, так как надо возвращаться к терморегулятору. Двужильный провод дороже и толще, но его концы не привязаны друг к другу, поэтому укладка проводится проще и быстрее.

Включать кабельный пол можно только после того, как стяжка полностью высохнет.

Мат

Мат представляет собой кабель, заклеенный в пленку, его толщина всего 3 мм. Это позволяет использовать такой тип обогрева в квартире, когда основание уже готово. Тогда мат крепится на плиточный клей и сразу покрывается кафелем.

Хотя с укладкой матов сможет справиться даже новичок, и они забирают минимум высоты помещения, но стоимость их будет приблизительно на 30% выше, чем у кабеля.
