Колодец с фильтром на дне
Конструкция сливной ямы с фильтрующим дном используется в первую очередь для очистки сточных вод от грязи и химических элементов, а также для задержки бактерий. Последующая фильтрация воды производится уже непосредственно почвенным слоем. А вот на дне колодца в качестве фильтра используют щебенку, колотый кирпич или песок.
Для обеспечения оттока воды из бани, рассчитанной на 3-4 человека, достаточно колодца диаметром 1,5 м и глубиной 2 м. По форме он может быть как прямоугольным, так и круглым – последний вариант предпочтительнее ввиду равномерного распределения давления на все стенки. Конструкция цилиндрической формы будет нуждаться в коррекции намного реже.
Так как сделать слив в бане на даче нужно, не повредив самой постройки, желательно отступить от нее на расстояние порядка 3-5 метров. Такой зазор обеспечит в первую очередь безопасность фундамента бани от подмывания, а также предотвратит проникновение в баню неприятных запахов их колодца. А вот если располагать сливную яму дальше, то неизбежно придется дополнительно закупать трубы для стока воды. Кроме того, правильный угол наклона на большом расстоянии обеспечить сложно.
Если почва на вашем участке достаточно плотная, то достаточно просто вырыть яму для слива и уложить на дно фильтрующие материалы – песок, щебень и битый кирпич. Дополнительное укрепление стен не потребуется.
Согласно схеме слива в бане, от нее до ямы можно вырыть траншею, по которой вода будет произвольно самотеком попадать в колодец. Однако лучше всего оборудовать сток трубами из асбеста, металла, пластика или керамики, диаметром 50-100 мм. В этом случае траншея также необходима, однако ее глубина будет зависеть от глубины промерзания почвы, но не менее 50 см. Укладка труб производится под уклоном в 20 мм на каждом метре расстояния.
На этапе проектирования подробно продумывается будущая конструкция слива и особенности организации пола. Эконом вариант слива в бане на даче – выполнение пола с уклоном в сторону сливного отверстия. При такой конструкции стоки попадают в трубы и отводятся непосредственно в сливную яму.
Альтернативой сливной яме является использование герметичного септика, например из пластика. Особенно актуальным такое устройство будет в тех случаях, когда в бане оборудован туалет, то есть характер стоков потребует более тщательной очистки.
Заливка бетонного пола
Установка маяков и создание стяжки с уклоном к сливу Как правильно залить бетонные полы? Стоит учесть, что непротекающие полы в обязательном порядке должны иметь уклон. В противном случае вода не будет уходить в канализацию без «помощи». Каким должно быть устройство бетонного основания в бане? Чтобы правильно залить цементный раствор и сделать нужный уклон в полу, стоит придерживаться таких рекомендаций:
- В случае обустройства основания на ленточном или свайном фундаменте, прежде всего, укладываются лаги перекрытия;
- К лагам впоследствии крепится черновой пол. К нижней части лаг прибиваются черепные брусочки, на которые бросаются доски;
- В секции между лагами кладут теплоизолирующие материалы (пенопласт, полистирол, минвата);
- Затем в моечном отделении монтируется система канализации с установкой сифона;
- После монтажа гидротехнической составляющей пола, деревянная обрешетка обшивается листами ЦСП;
- Уклон основания для нормального отвода воды должен составлять примерно 30 мм на м2;
- На подготовленный черновой пол заливают цементный раствор;
- После застывания стяжки монтируют сливной трап и кладут чистовое покрытие (дерево, плитку).
Разновидности полов в банях
Если вы решили выполнить слив в бане своими руками, то первое, что нужно учитывать – это тип полов, поскольку на них приходится основная нагрузка от повышенной температуры и влажности, независимо от того, насколько хорошо изготовлен слив
Поэтому к процессу обустройства полов нужно отнестись с повышенным вниманием и скрупулезностью.. Существует две разновидности полов – бетонные и деревянные, каждый из которых применим к тому или иному типу бани
Если ваша баня представляет собой массивное капитальное строение с комнатой отдыха, предбанниками, душевой или бассейном и парной, то лучше всего остановиться на бетонных полах, оснащенных гидроизоляционным слоем. К тому же, такой вариант актуален, если баню планируется использовать круглый год.
Существует две разновидности полов – бетонные и деревянные, каждый из которых применим к тому или иному типу бани. Если ваша баня представляет собой массивное капитальное строение с комнатой отдыха, предбанниками, душевой или бассейном и парной, то лучше всего остановиться на бетонных полах, оснащенных гидроизоляционным слоем. К тому же, такой вариант актуален, если баню планируется использовать круглый год.
А вот в случае с деревянными срубами, которые используются в основном только в летнее время, вполне допускаются полы из древесины, как более выгодный и незатратный вариант строительства с небольшим объемом работ.
Доступные материалы для постройки сливной ямы
Выбор подходящего материала для строительства сливной дренажной ямы под баней зависит от конструктивных особенностей сооружения, объема сточных вод и финансовых возможностей владельца участка.
Ямы из бочек
Резервуары могут быть сооружены из бочек, металлических и пластиковых, различного объема. Подобная система предусматривает использование одной или двух дренажных емкостей:
- Одна емкость. Дно подготовленного котлована засыпают дренажной смесью из щебня и гравия, далее в него опускают пластиковую емкость без дна и с перфорированной поверхностью. Расстояние между бочкой и котлованом засыпают дренажом. К бочке под углом подсоединяют сточную трубу. Часть жидкости через дренажные отверстия будет поступать в почву для дальнейшей очистки.
- Две емкости. Подобная система предусматривает использование двух бочек, при этом первая устанавливается на 25 см выше второй. Емкости соединяются между собой переливной трубой. Стоки поступают в первую емкость, в которой оседают сторонние примеси и твердые отходы. Далее очищенная жидкость переливается во второй резервуар, к которому подсоединены перфорированные трубы для дренажа. Сточные элементы устанавливаются в траншеи, заполненные дренажным материалом и плотным слоем почвы.
Кирпичные ямы
Для обустройства сливных ям используется керамический кирпич, кладка которого выполняется с небольшими зазорами – они обеспечивают вывод стоков в дренажную подушку и почву. Принцип работы подобной системы водоотвода не отличается от предыдущего, разница заключается в используемом материале. Расстояние между кирпичным резервуаром и земляным основанием заполняется дренажным материалом, предназначенным для очистки стоков и распределения их по периметру котлована.
Кирпичная яма считается более долговечной и практичной по сравнению с конструкцией из пластиковых бочек.
Бетонные ямы
При техническом оснащении и финансовых возможностях можно соорудить дренажную яму из бетонных колец с перфорированной поверхностью, которые монтируются в подготовленный котлован. После завершения монтажа колец днище сооружения засыпают дренажной подушкой из гравия и щебня.
В случае когда глубина котлована составляет не менее 2 метров, а днище резервуара забетонировано, подобное сооружение может использоваться как для отвода стоков из бани, так и для канализации жилого дома.

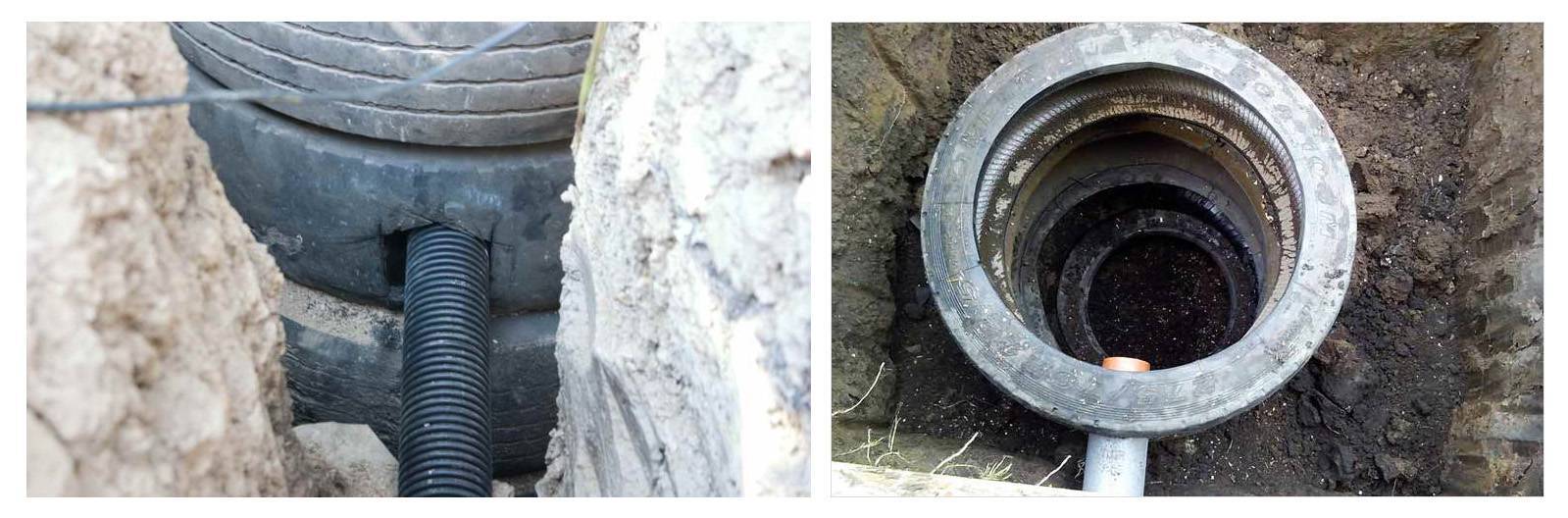

Ямы из автопокрышек
Выгребные ямы из отработанных автопокрышек предназначаются для отвода жидких стоков, поэтому хорошо подходят для нужд бани.
Обустройство сливной системы при монтаже покрышек может осуществляться различными способами, среди которых боковое перфорирование стенок, соблюдение технологического зазора между установленными скатами, срезка наружных стенок при сохранении внутренней конструкции покрышек.
Это самый простой и востребованный вариант организации водоотвода под баней, в соответствии с которым работу можно выполнить собственноручно.

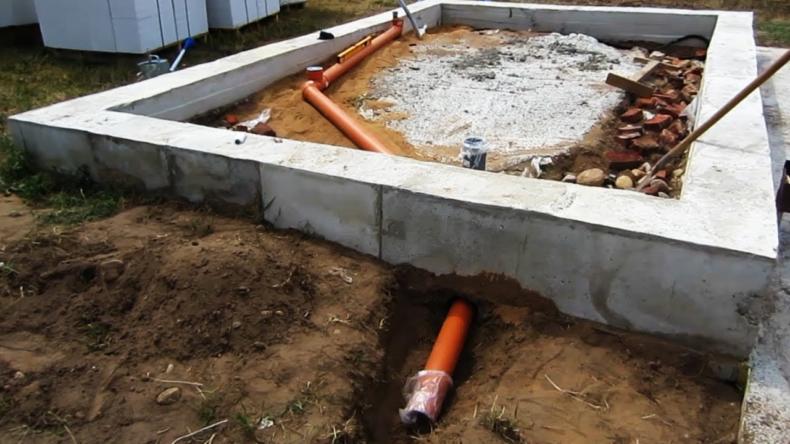

Отток воды в канализационную систему вне бани
Чтобы не загрязнялся грунт участка сточными водами, стараются вывести их из бани в канализацию, уже установленную на придомовой территории.
Для этого:
- Встраивают в фундамент трубу. К ней с помощью стыков подводят дополнительные участки трубопровода.
- В протекающем полу делают яму глубиной в 60-70 сантиметров. От нее проводят траншею к канализационному колодцу.
- На дно укладывают трубы для отвода воды из банного помещения. Таким образом, стекать вода будет сразу в канализацию, которую по мере наполнения очищают специальными службами.
Такой способ оттока позволяет большому количеству людей принимать банные процедуры.

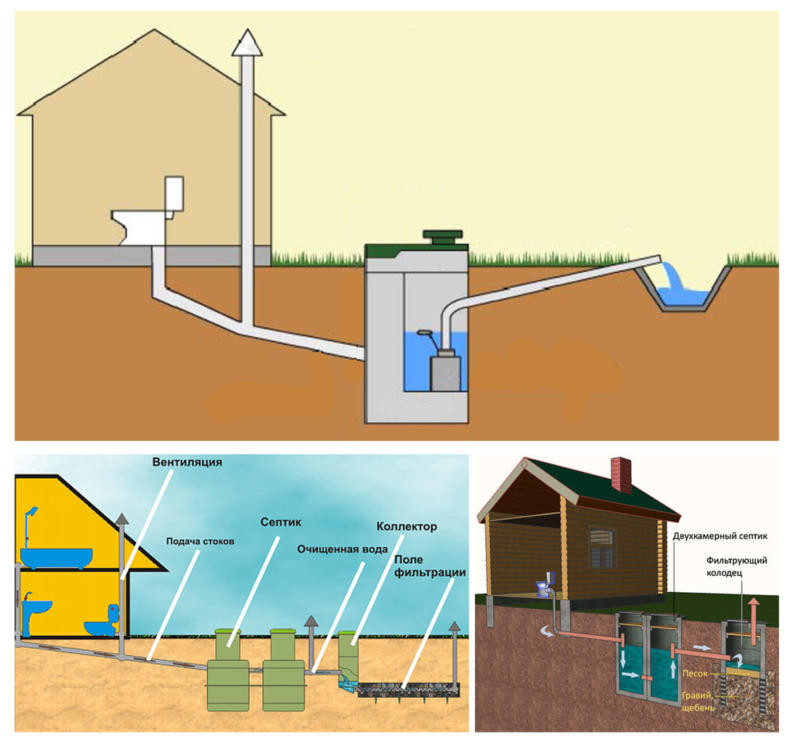

Септик в качестве водоотвода
Система очистки сточных вод из бетонных колец самая дешевая и долговечная
Септик строят не только для слива под баню, обычно в него идут отходы других сантехнических устройств.
Варианты обустройства септика:

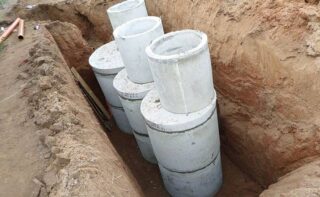

- Сборные кольца из железобетона. Быстро собираются, но требуют привлечения подъемного крана. Есть элементы в форме бетонной бочки с дном для герметичности, кольца с перфорированными стенками.
- Баки со стенками из монолитного бетона. Вариант намного дешевле, но требует много времени для устройства, т. к. нужно выжидать полный цикл набора прочности бетона.
- Еврокубы из пластика. Удобный и функциональный вариант, но дорогой. Ставится без привлечения спецтехники.
Кирпичные емкости требуют гидроизоляции стенок, отличаются повышенными трудозатратами.
Плюсы и минусы
Септик является самой продуктивной схемой сбора и очистки канализационных вод. После третьего отстойника жидкость можно использовать для полива сада, огорода, решать с ее помощью другие хозяйственные нужды. Степень доочистки зависит от вида используемых разлагающих препаратов.
Недостатком можно назвать большую трудоемкость при установке нескольких камер фильтрации. При этом требуется значительная площадь, которую не всегда можно выделить в условиях дачи или небольшого частного участка. В связи с этим повышаются санитарные требования к обустройству септика относительно гидроизоляции.
Технология строительных работ
Чтобы устранить запах септика, применяются препараты для переработки сточных вод

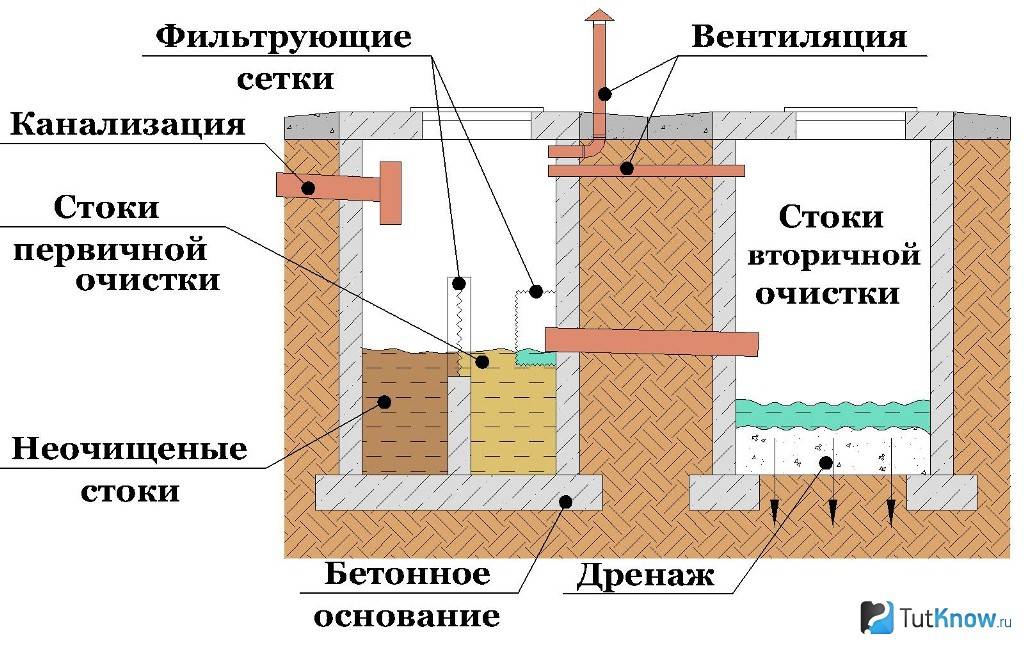

Чаще делают отстойник из двух камер, где в первой осаждается крупные взвеси, а во второй происходит фильтрация. Ставят кольца на положенном для вкапывания месте, расстояние между ними делают не больше 1,0 м. Во втором кольце сверлят отверстия не меньше 50 мм в диаметре для функции дренажа.
Копают грунт внутри кольца. По мере заглубления подкапывают под стенками, чтобы элемент под тяжестью постепенно опускался внутрь ямы. Заливают дно бетоном, стыки после застывания обрабатывают смолой или готовой битумной мастикой.
Во втором кольце на дне вместо бетона насыпают щебень слоем 25 см. Подходящие трубы к первой емкости и между колодцами изолируют от холода. Верх закрывают крышкой с отверстием.
Строительство слива из кирпича
Выгребная яма из кирпича – это самый древний вариант обустройства стен канализации. Она может быть герметичной или с открытым дном. Для облегчения строительства требуется подготовить котлован с ровными стенками, чтобы кирпич класть впритык к ним. Это значительно ускорит работу, особенно если нет достаточного опыта в данной сфере. Домашняя выгребная яма из кирпича кладётся на цементный раствор. Использовать лёгкую песочную кладку нельзя, ведь в условиях постоянной влажности обвал будет неизбежен.
Кладка делается в полкирпича по кругу. Таким образом, углы плотно держат друг друга. При этом способе возможна дополнительная модернизация для повышения герметичности. Для этого необходимо оштукатурить стены и залить дно. Можно использовать старый кирпич, добытый из разрушенных зданий. Этот способ возведения самый длительный. Выгребная яма из кирпича одна из самых надёжных и если использовать крепкий раствор, то её разрушение произойдёт нескоро. Стоит только заранее подготовить отверстие для впускной трубы, поскольку потом пробить стену будет сложно.
Устройство слива воды в бане
Для обустройства качественного слива воды в бане особое внимание уделяется следующим показателям:
- Мощность сливной системы определяется по количеству человек, посещающих парную, и частоты посещений. От этого зависит объем сливной ямы или колодца.
- Уровень прохождения грунтовых вод в месте строительства бани.
- Состав грунта.
Руководствуясь данными показателями, необходимо определить, как правильно сделать слив воды из бани, какую применить конструкцию, и какие она будет иметь особенности: объем, глубину, материалы, крепления.
Сливной резервуар с фильтрующим дном
Предназначением любого резервуара (колодца или ямы) с фильтрующим дном является очистка стоков от загрязнения и задержание микроорганизмов. Затем вода проходит очистку в почвенном слое. Фильтрующими материалами могут служить: обломки кирпича, песок или щебень.
Если баней регулярно пользуются 3-4 человека, то самыми оптимальными размерами ямы станут: 1-1,5 м в диаметре, глубина — 2 м. Ее форма может быть круглой или квадратной. Предпочтительный вариант — цилиндрическая форма резервуара. В данном случае давление на его стенки получается равномерным, значит, и ремонт будет требоваться гораздо реже.
Выгребная яма для бани — копка котлована
Сливная яма для бани своими руками роется на расстоянии 3-5 метров от бани. Ближе ее нельзя располагать из-за риска разрушения фундамента и неприятного запаха стоков. При более дальнем расположении от бани неизбежны дополнительные расходы на трубы, необходимый уклон которых на большом расстоянии сделать достаточно сложно.
Если грунт крепкий и не осыпается, то укреплять стены и дно сливного резервуара совсем необязательно. В данном случае после рытья котлована на его дно просто укладываются слои гравия, керамзита, битого кирпича и песка.
В большинстве случаев стены сливного колодца укрепляются. Для этого используются бетонные кольца (вариант не из дешевых), старые шины или кирпич, которым обкладываются стены. Также широко применяются металлические или пластиковые бочки без дна. Верхний край сливного резервуара должен быть ниже уровня земли на 30-40 см. Сверху колодец накрывается бетонной или металлической крышкой, которая засыпается землей.
Пример организации отвода воды из бани с помощью автомобильных покрышек
Для устройства слива в бане можно вырыть канал, по которому вода самотеком будет стекать в сливной колодец. Но самым оптимальным вариантом как сделать отвод воды из бани своими руками станет применение пластиковых, асбестовых, керамических или, в крайнем случае, металлических труб диаметром 50 или 100 мм. Для сливной трубы также роется траншея глубиной 50 и более сантиметров (зависит от промерзания грунта). Труба укладывается под уклоном 20 мм на каждый метр трубопровода.
Организация стока воды внутри бани продумывается в период проектирования. Наиболее простым, доступным и нетрудоемким вариантом может стать пол с уклоном. Вода в данном случае стекает в сторону уклона, затем по трубе отводиться в сливную яму.
Обустройство слива воды в бане своими руками с помощью сливной ямы имеет свои недостатки. Время от времени яма должна очищаться с помощью ассенизаторской машины. Это влечет за собой дополнительные расходы. Самое главное — не всегда возможно расположить резервуар для слива стоков в доступном для подъезда машины месте. Плюс, фильтрующий материал на дне колодца также требует периодической очистки.
В качестве еще одного из вариантов отвода воды из бани будет являться септик. Он будет особенно актуален, если в бане присутствует туалет, так как «черные» стоки требуют гораздо более качественной очистки.
Еще одна схема отвода стоков из парилки представлена на фото. После фильтрации в емкости сточные воды выводятся в дренажную канаву.
Слив воды из бани в дренажную канаву после предварительной фильтрации в бочке
Разновидности сливов
Выбор типа слива для отвода воды в бане зависит от конкретных условий и требований. Рассмотрим несколько разновидностей:
- Траповый слив: самая распространенная разновидность слива. Представляет собой большой желоб, который устанавливается под уровнем пола и соединяется с канализацией. Имеет возможность включения фильтрующего элемента, который предотвращает застой воды и засорение канализации.
- Горизонтальный слив: устанавливается на уровне пола. Это позволяет убрать проёмы в полу и обеспечить более гладкую поверхность. Хорошо подходит для помещений с низким потолком и когда высота нахождения трапового слива недостаточна.
- Вертикальный слив: устанавливается на высоте стены. В этом случае не нужно прокладывать дополнительные трубы, а также невозможна водопадание по стенам при отключении воды, что делает его удобным в использовании.
Помимо этих разновидностей существуют также угловые сливы и варианты со встроенными фильтрами для очистки воды. Выбор определенной разновидности слива зависит от особенностей конкретной комнаты и персональных предпочтений владельца.
Постройка схемы
Построить схему для сливной системы несложно. Кратко её много представить в виде трубы под наклоном и герметичной ёмкости. В качестве сливных используют ПВХ-трубы, только цветом они должны быть оранжевые именно для наружных работ, а привычные серые используются для внутренних.
Около бани сливная труба соединяется с трапом или водоотводящим лотком. Далее она укладывается под наклоном не более 2 сантиметров на метр в направлении ёмкости для сбора воды.
А на втором конце есть несколько вариантов крепления:
- К основной канализации;
- Угловой слив в специальную ёмкость;
- Выход в колодец для фильтрации;
- Подключение к дренажным трубам.
Слив в грунт не рассматривается по описанным выше причинам. В разных регионах его можно установить разве что с парилки, где количество сточных вод минимально.
Конечно же немаловажное значение при проектировании слива имеет материал изготовления пола в бане. Существует 3 основных вида:
- Проливной из дерева;
- Сплошной из дерева;
- Из бетона.

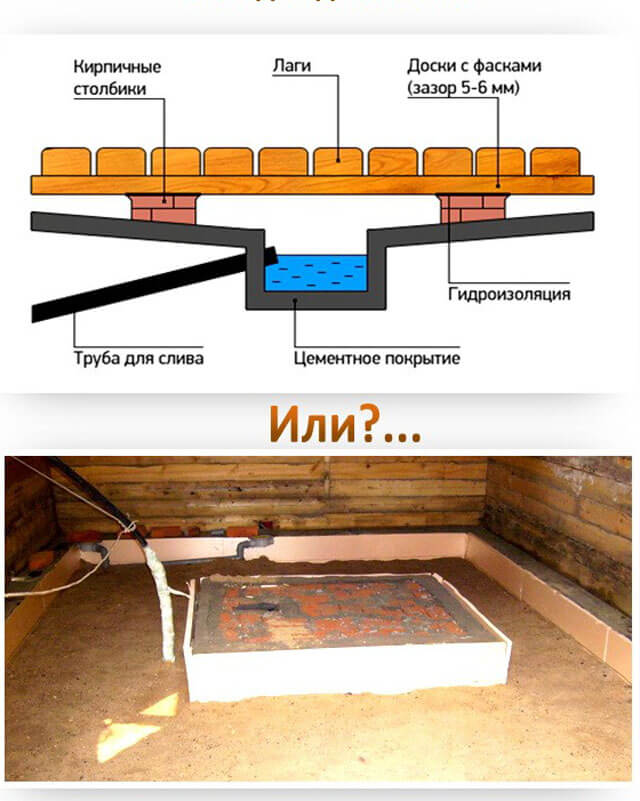

Указанные варианты пола отличаются лишь способом сбора сточной воды: в ёмкость, в грунт, в канализацию. Но чтобы понять все нюансы, надо разбираться подробно с каждым.

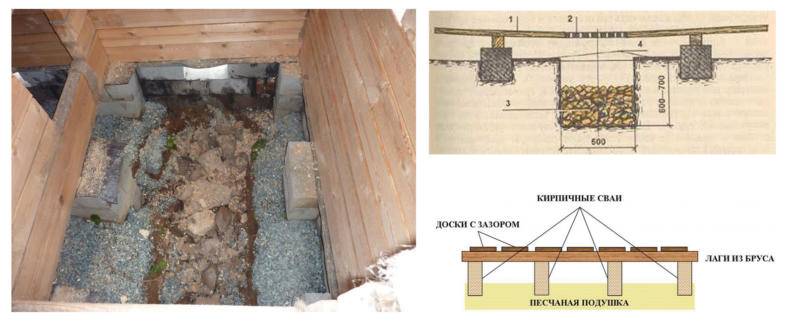

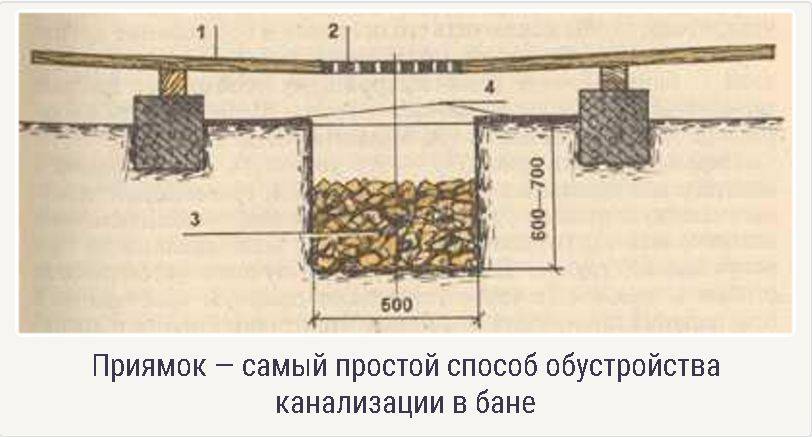

Приямок
Под помещениями для водных процедур выкапывается яма чуть больше полуметра глубиной. Она засыпается материалом для фильтрации:
- Песчано-гравийная смесь;
- Песок;
- Куски кирпича;
- Щебёнка;
- Мелкие камешки;
- Другие.
Вода через половой попадает на материал для фильтрации, очищается и проникает в почву.
Ключевым минусом способа является быстрое заиливание грунтовых поверхностей и яма перестаёт правильно функционировать.
Модернизировать или «излечить» систему можно при помощи монтажа труб для слива воды в специальную ёмкость.
Ёмкость для сбора сточных вод
Система обустраивается так, чтобы вся стекающая вода собиралась в герметичной ёмкости. По необходимости ассенизаторская машина выкачивает содержимое ёмкости и можно пользоваться дальше.
При таком варианте неважно из какого материала изготавливается пол, главное, чтобы слив был соединён со сливной трубой проложенной к ёмкости
- Сам резервуар вкапывается в грунт на достаточную для соединения с трубой глубину. Труба должна быть проложена под уклоном и заходить в ёмкость в верхней части.
- Перед прокладкой системы необходим тщательно всё просчитать, иначе вы получите результат, который будет неправильно функционировать.
Колодец для дренажа
Это ёмкость похожая на предыдущую систему, но не имеющая дна. Вместо него укладывается слой материала для фильтрации. Вода из бани по трубе стекает в колодец, фильтруется и уходит в грунт.
- Но эксперты предупреждают, что данный вид системы слива стоит рассматривать только если у вас подходящая почва.
- Например, глиняная почва не позволит воде впитаться. Также учитывайте уровень грунтовых вод, чтобы не получилось, что ваша ёмкость начнёт наполняться из-за их сезонного поднятия.
Фильтрационное поле
Поле фильтрации — участок земли покрытый полуметровым слоем фильтрующего материала с погруженными в него трубами для дренажа.
В свою очередь, дренажные трубы соединены со сливными и распределяют поступающую воду по всему полю. Размеры фильтрационного поля весьма существенные.
- Подготовить такой участок не сложно даже с ручным трудом. Ведь несмотря на размеры от 15 кв.м. глубина выкапываемого грунта совсем небольшая.
- В качестве дренажных используются обычные пластиковые трубы с перфорацией для пропуска воды.
- Далее в системе проходит очистка через слой фильтрационного материала, и вода поступает в грунт.
Плюсом такой системы является более медленное заиливание грунта. Но есть и недостаток — большие размеры участка для создания поля.
Способы перекрытия полов в бане: какому варианту отдать предпочтение
В зависимости от пожеланий и возможностей хозяина, баню можно сделать совсем простенькой – деревянный сруб, состоящий из предбанника и парной, а можно построить и настоящий банный комплекс с предбанником, парилкой, моечной и помещением для отдыха.
Насколько большой будет ваша баня, решать только вам
Если речь идет о строительстве небольшой деревянной баньки, пользоваться которой можно будет только в теплое время года, то целесообразно и пол выполнить из дерева. В случае строительства капитальной бани из кирпича, лучше укладывать надежный бетонный пол с гидроизоляцией и водоотводом. Такая кирпичная баня будет пригодна для пользования как летом, так и зимой, что существенно повышает ее функциональные возможности.
Полная схема канализации и вентиляции в бане
Еще одним замечательным вариантом с точки зрения практичности и красоты является укладка керамической плитки на пол. Этот материал долговечен и прост в уходе. Кроме того, на современном рынке представлен широкий выбор различных дизайнов плитки, что позволит удовлетворить даже самый взыскательный вкус. Чтобы избежать скольжения пола в процессе эксплуатации и чрезмерного перегрева, на кафельные плиты лучше положить съемные деревянные решетки. Как известно, затирка между швами легко подвергается гниению из-за высокой влажности. Чтобы этого не происходило, кафельный пол следует обрабатывать специальными антисептическими средствами.
напольная плитка
Плитка на полу в парной
Общие правила обустройства водоотвода
1. Учтите особенности конструкции бани
- Перед началом строительства водоотвода необходимо изучить особенности конструкции бани. Это поможет определить место для установки слива, а также выбрать подходящий тип канализации.
- При выборе места для установки слива необходимо учитывать, что он должен находиться на уровне пола, чтобы вода могла свободно стекать.
2. Выберите правильный тип канализации
Для бань можно использовать различные типы канализации, например, горизонтальную или вертикальную
При выборе канализации необходимо учитывать объем потенциально пойманной воды и возможность ее быстрого и свободного стока.
Важно учесть, что горизонтальные канализации продольного типа достаточно длинные, а потому непрактичны в узких помещениях
3. Подберите правильные материалы
- В обустройстве водоотвода использование качественных материалов является ключевым.
- Для труб и соединений необходимо использовать рассчитанные на сильные перепады температуры материалы, способные обеспечить надежность и долговечность конструкции.
- Также необходимо учитывать, что материалы должны быть стойкими к воздействию воды, агрессивных моющих средств и высокой влажности.
Основные способы
Существует несколько способов организации слива воды в бане, которые не очень затратны, достаточно эффективны и легко делаются своими руками:
- Организация сливной ямы или септика, который заполняют керамзитом, битым кирпичом, и т.д. Вода проходит очистку микроорганизмами, после чего ею можно поливать участок. Недостаток этого способа состоит в следующем: фильтрующие материалы засоряются и их необходимо менять или чистить, примерно раз в полгода.
- Соорудить колодец. Стоки, накапливающиеся в этом резервуаре, периодически выкачивают и вывозят. Кроме очевидного минуса – необходимости вызова ассенизаторов – есть еще несколько отрицательных моментов: во-первых, это необходимость организации доступа для машины-ассенизатора, и во-вторых, яму нужно организовывать в самой нижней точке участка. Такое сочетание требований часто сложно совместить.
- С использованием природной грунтовой фильтрации. Этот способ имеет как достоинства, так и недостатки. Главный недостаток – необходимо прокладывать трубы по территории участка. Отсюда вытекают два минуса: во-первых, большая стоимость, во-вторых, придется перерыть большую площадь, что вряд ли понравится тем, у кого участок давно распланирован и благоустроен. А теперь о достоинствах: вода распределяется по большой площади, нигде не застаивается, а потому и не возникают неприятные запахи, к тому же очищенными сточными водами из бани вы поливаете участок, т.е. экономите воду.
