Схемы вентиляции подвала
Для вентилирования погреба под домом применяют однотрубную и двухтрубную схему. В первом варианте использован 1 вытяжной воздуховод. Чтобы схема вентиляции в погребе с одной трубой работала, вытяжку устанавливают у противоположной от двери стены.
Трубу выводят на улицу, а в погребе под потолком оставляют выступающий на 20-30 см патрубок. Приток организовывают через приоткрытую дверь или специально оставленные щели в дверной коробке. Можно в нижней части створки прорезать окно, прикрепить заслонку для регулировки интенсивности воздухообмена.

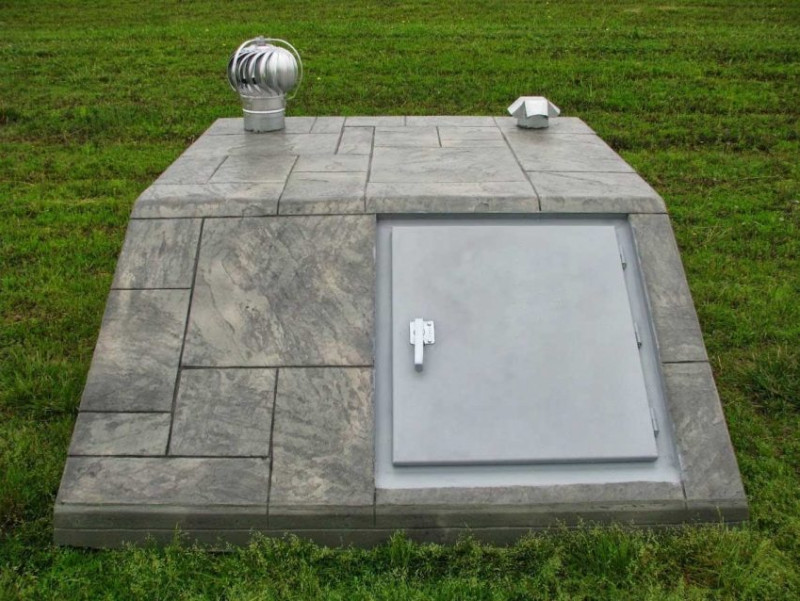

Однотрубная схема
Во втором варианте использовано 2 воздуховода. Чтобы схема вентиляции с двумя трубами работала, приток и вытяжку располагают возле противоположных стен. Циркулирующий воздух должен проходить через все помещение. Вытяжной канал обустраивают по принципу однотрубной схемы.
Со стороны подвала под потолком оставляют патрубок длиной 20-30 см, а общую трубу выводят на улицу. Приточный воздуховод тоже выводят из погреба, но внутри помещения опускают до пола с зазором 30-50 см. На улице вытяжка всегда выше приточной трубы.

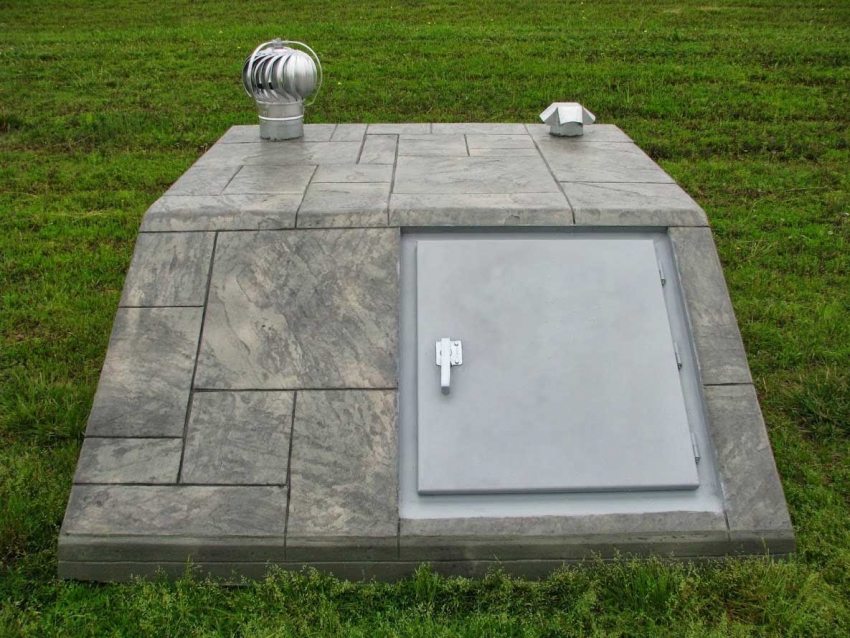

Двухтрубная схема
Монтаж принудительной вентиляции погреба с двумя трубами и с одной
Как правило, принудительная система циркуляции воздуха монтируется в двух случаях. Первый из них – это наличие большого хранилища площадью свыше 40 м². Второй вариант – подвал, который используется не для хранения продуктов, а в качестве спортивного зала, игровой комнаты или другого подобного помещения.
В обоих случаях монтаж системы вентиляции принудительного типа не только обеспечит приток воздуха и поддержание заданной температуры, но и позволит избавиться от избыточной влажности и сырости. Последний момент является очень важным, если в подвале установлено спортивное или другое дорогостоящее оборудование.

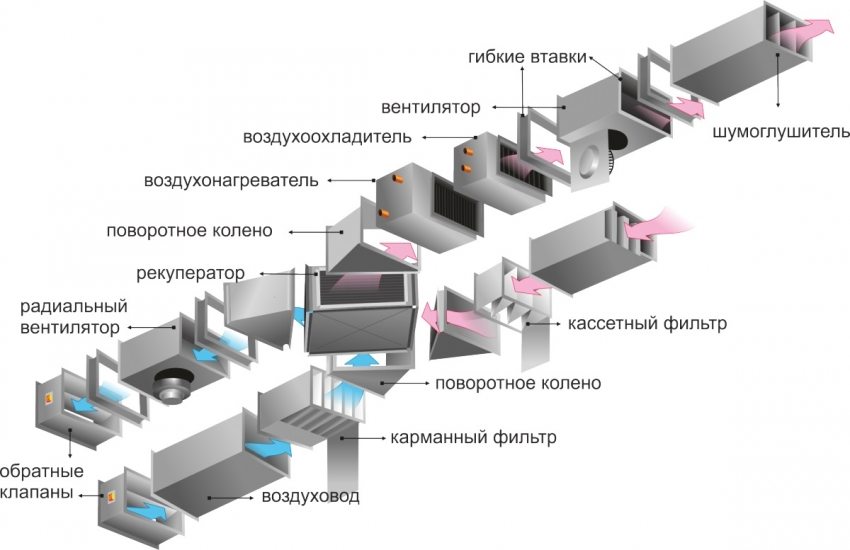

Устройство приточно-вытяжной вентиляции автоматического типа
В отличие от естественной, система принудительной вентиляции в погребе характеризуется следующими преимуществами:
- Циркуляция воздуха не зависит от разницы температур в подвале и на улице.
- Возможно не только охлаждение, но и подогрев воздуха в помещении, а также его фильтрация.
- При помощи специальных устройств можно легко регулировать интенсивность циркуляции воздуха.
Из недостатков такого варианта можно выделить необходимость в регулярном техническом обслуживании, более сложный по сравнению с естественной системой монтаж, а также высокую стоимость компонентов. Кроме того, функционирование принудительной системы зависит от наличия электропитания, а это значит, что вам придется дополнительно прокладывать проводку. А при перебоях с электричеством система вообще перестанет функционировать.
Варианты обустройства принудительной системы вентиляции
Существует несколько разновидностей системы принудительной циркуляции воздуха в подземном хранилище. Первая из них подразумевает использование электрических вентиляторов.

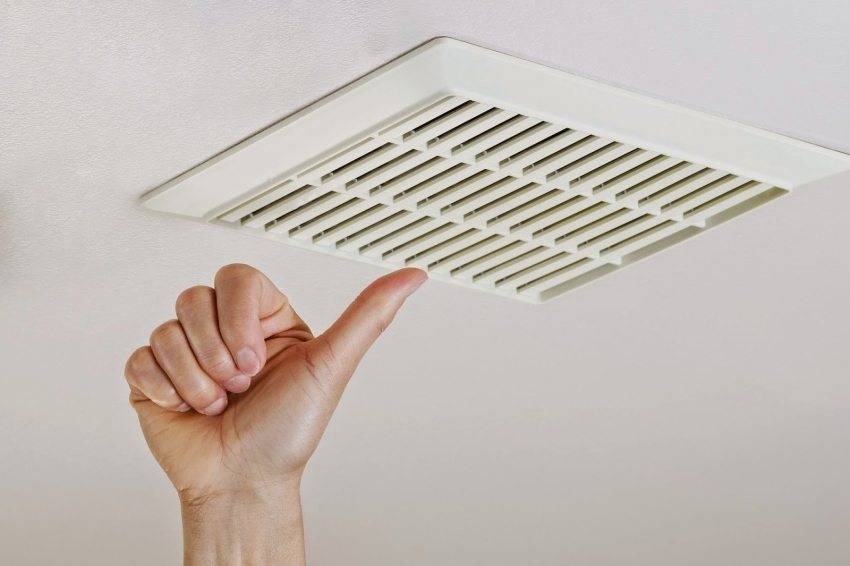

Вентиляционная решетка для защиты вытяжных вентиляторов
Вентиляторов при обустройстве принудительной вентиляции в погребе может быть два или один. Один вентилятор монтируется на вытяжной трубе со стороны хранилища, а воздух с его помощью должен выдуваться наружу. Два вентилятора – это вариант для больших помещений. В таком случае второй размещается в приточной трубе и служит для нагнетания воздуха в хранилище.
Вентиляторы могут работать в нескольких режимах, так вы сможете контролировать приток и отток воздуха, и поддерживать необходимую температуру в подвале. Электропитание может осуществляться от основной электросети, если подвал располагается под жилым домом или гаражом, а также от отдельного электрогенератора.
Если вы монтируете принудительную вентиляцию в погребе под домом, то обеспечить электроснабжение вентиляторов будет проще, чем в отдельном подземном хранилище. В последнем случае проводку и оборудование обязательно нужно дополнительно изолировать от влаги.
Второй вариант принудительной системы подразумевает использование энергии ветра вместо электрической. Для этого на вытяжной трубе монтируется специальное устройство – дефлектор, которое ловит воздушные потоки и передает энергию на вентиляторы. На дефлекторе стоит остановиться подробнее.
Вентиляционная система погреба с применением дефлекторов
2 Монтаж естественной вытяжки
Если вас интересует, как сделать вентиляцию в погребе своими руками, то мы поможем вам правильно осуществить эту идею. В самом начале, перед тем, как приступить к обустройству, следует разработать схему, в идеале будет сделать ее еще во время проектировки здания.
Вам необходимо основываться на пропускной способности каналов, а также площади подвала. Схема вентиляции в погребе под домом не требует особых знаний – достаточно только указать место монтажа труб (вытяжной и приточной трубе), а также учесть их диаметр. Что касается непосредственно труб, то их следует установить в разных углах подвала.
Вытяжной элемент следует установить на полметра выше конька крыши здания, а ее отверстие лучше вмонтировать под подвальным потолком. Приточный компонент следует монтировать таким образом, чтобы ее край располагался на полметра над уровнем пола, а входное отверстие – на таком же расстоянии, только от уровня земли. Нужно учитывать тот нюанс, что от диаметра труб зависит объем пропускаемого потока, а от их длины — его скорость.
Об устройстве вытяжки для подвала следует позаботиться еще на этапе строительства здания
Если вы хотите, чтобы система функционировала хорошо, эксперты рекомендуют использовать трубы диаметром 12 см, если площадь погреба составляет 40 «квадратов». Если будет использована труба с большим объемом, то это будет еще лучше, ведь таким образом вы сможете обеспечить лучший воздухообмен в помещении.
Что касается непосредственно материала, то естественная вентиляция в гараже с подвалом не требует использования каких-либо специфических материалов. Вам потребуются только:
- железная или пластиковая труба;
- хомуты для их крепления;
- дефлекторы.
При обустройстве вытяжки своими руками на этапе строительства здания этот процесс не вызовет сложностей. Вам необходимо:
- Сделать отверстия с нужным диаметром.
- Правильно вмонтировать в эти отверстия трубы.
- Закрепить их цементной смесью иди монтажной пеной.
Что касается устройства вентиляции под погреб в уже построенном доме, то в этом случае нужно сначала пробить каналы для монтажа патрубков. По словам специалистов, наиболее оптимальным вариантом будет частично откопать фундамент, сделать в нем необходимого диаметра каналы, вмонтировать в них трубы и закрепить их. Вытяжной компонент должен быть выведен выше уровня крыши и надежно закреплен в стене. Сверху эта труба закрывается дефлектором, чтобы предотвратить попадание осадков в погреб, а приточный элемент нужно будет закрыть сеткой.
Процесс бурения стены для вытяжного канала
2.1 Обустройство принудительной вытяжки
Если вы задаетесь вопросом – как сделать вентиляцию в подвале своими руками – но хотите обустроить принудительную систему, то ее проект также должен быть разработан заранее. Проект подразумевает расчет по кратности воздухообмена в комнате и объемам проходящего потока. Кратность следует рассчитывать исходя из расхода в два кубических метра на один «квадрат» помещения в час. Умножая объем помещения на кратность, вы получите показатель производительности вентилятора.
Мы можем с уверенностью заявить, что большинство домовладельцев, занимающихся разработкой проекта и проведением всех расчетов, часто сталкиваются с проблемами. Если вы никогда ранее не занимались подобным процессом, то проведение расчетов желательно доверить профессионалам, поскольку это требует наличия определенных знаний и навыков.
Разумеется, при необходимости вы можете установить вытяжную систему только в подвале, если это нужно и свежий воздух в погребе вам катастрофически нужен. Тогда с этим вполне можно справиться своими силами.
Вентилятор установлен на вытяжном канале для осуществления принудительной вентиляции помещения
- Обе трубы, и приточная, и вытяжная, должны быть установлены на уровне в полметра над землей.
- Непосредственно на сами трубы следует вмонтировать вентиляторы. Собственно, они будут выполнять основную роль в принудительной системе вытяжки. Для монтажа вентиляторов может понадобиться вмонтировать также нагнетательные блоки.
При обустройстве такой системы следует учитывать множество аспектов и нюансов. Часто ли вы используете это помещение? Действительно ли в нем нужна вентиляция? Каковы природные особенности региона, где вы проживаете? Если вы привыкли делать все по дому своими руками, то этот процесс не вызовет больших трудностей.
Как сделать правильно: пошаговая инструкция
Самостоятельный монтаж вентиляционных труб своими руками начинается с подготовки необходимых расходных материалов, определения способа воздухообмена.
Оборудование и материалы
Для обустройства понадобятся:
- асбестовые, пластиковые или оцинкованные трубы одинакового диаметра;
- лист металла или решётка.
Важно
Для подвала с повышенной влажностью допустимо использование трубы большего диаметра для вытяжки.
Из инструментов нужны:
- болгарка;
- перфоратор;
- крепёжные элементы;
- герметик или штукатурная смесь.
Если планируется установка принудительной вентиляции, запасаются вентилятором.
Монтаж системы
Подготовив материалы, инструменты, приступают к монтажу:
- Перфоратором сверлят сквозные отверстия в стене, расположенные противоположно друг другу. Одно на 10–15 см ниже потолка для вытяжки, а для подачи воздуха — на 15–20 см выше пола.
- В проёмы вставляют трубы, закрепляют, зазор между трубой и стеной замазывают герметиком или штукатуркой.
- Вытяжную трубу выводят над поверхностью крыши или земли на расстоянии не менее полуметра. Чем выше труба, тем эффективнее вентиляция.
- Приточную трубу также выводят наружу.
- На верхнюю трубу надевают козырёк, изготовленный из металлического листа, чтобы вода не попала в подвал.
- Нижнюю трубу закрывают мелкой решёткой для предотвращения проникновения грызунов внутрь погреба.
- Часть трубы, находящейся на улице, утепляют, так как зимой скопившийся конденсат превратится в лёд и снизит тягу.
- Воздуховод оснащается заслонками для регулировки поступающего и отводящего воздуха.
Совет
Вытяжное отверстие, расположенное на крыше, находится выше приточного. Оптимальное расстояние для приточного выхода — 20–25 см от поверхности земли.
Предлагаем к просмотру видео о том, как произвести монтаж вентиляционной трубы в погребе:
На нашем сайте вы также найдете рекомендации о том, как грамотно обустроить вентиляцию в ванной и на кухне.
Заключение
Правильный выбор, монтаж и эксплуатация системы вентиляции – залог успешной работы погреба. Каждый из них индивидуален. Принципы работы одинаковы, но условия разные.
Только собственные наблюдения и записи о погоде, положении задвижек, шиберов, дверей, люков (хотя бы в течение первого года) помогут выработать правильный алгоритм.
