Как сделать печь для бани с баком для воды своими руками: размеры, чертёж

Кирпич для кладки

Для кладки печи-каменки важно приобрести хорошо обожженный и качественный кирпич. Он не должен иметь сколов, трещин

Его грани должны быть ровными

Качество кирпича можно проверить очень просто. Если при падении он развалится на несколько больших кусков, то кирпич подходит. Если же при падении он рассыплется на много маленьких кусочков, то такая партия кирпича не подходит для печи-каменки

Его грани должны быть ровными. Качество кирпича можно проверить очень просто. Если при падении он развалится на несколько больших кусков, то кирпич подходит. Если же при падении он рассыплется на много маленьких кусочков, то такая партия кирпича не подходит для печи-каменки.

Для кладки лучшим вариантом является печной (керамический огнеупорный кирпич). В идеале размер такого кирпича должен равняться 125×250×65 мм. Однако крайне сложно найти партию кирпича, в которой габариты не отличаются друг от друга. Поэтому к выбору кирпича подойдите внимательно.

Существует и другой тип кирпича, у которого обожженные только 3 стороны. Одна сторона не обжигается. Эту сторону кладут наружу. Но такой кирпич редкость, поэтому чаще всего используют красный керамический кирпич.

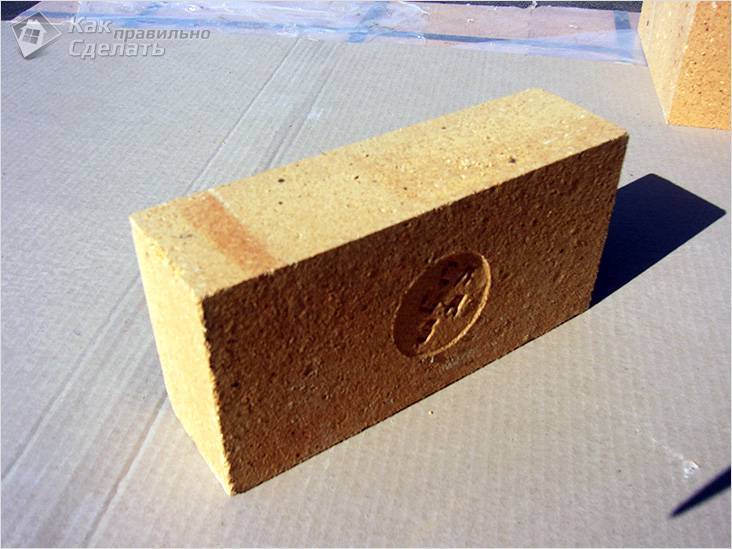

Красный и огнеупорный кирпич

Что касается топливной зоны, то здесь используется шамотный кирпич Ш5. Он бывает светло-розового, белого или желтоватого цвета. Этот кирпич выдерживает высокие температуры. По своим габаритам он отличается, так как в большинстве печек топка из шамота не связана с основной кладкой корпуса печи. Более того, нет необходимости подгонять их ряды под один уровень. Но если этого требует ситуация, то кирпич можно подпилить до нужного размера.

Особенности самодельной печи из трубы

Конструкция каменки включает в себя следующие элементы:

топку;
предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
дымоходную трубу;
камеру для сбора золы;
водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

Камеры между собой отделяются решетками-колосниками.

Достоинства

Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:

Большая толщина стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.

Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

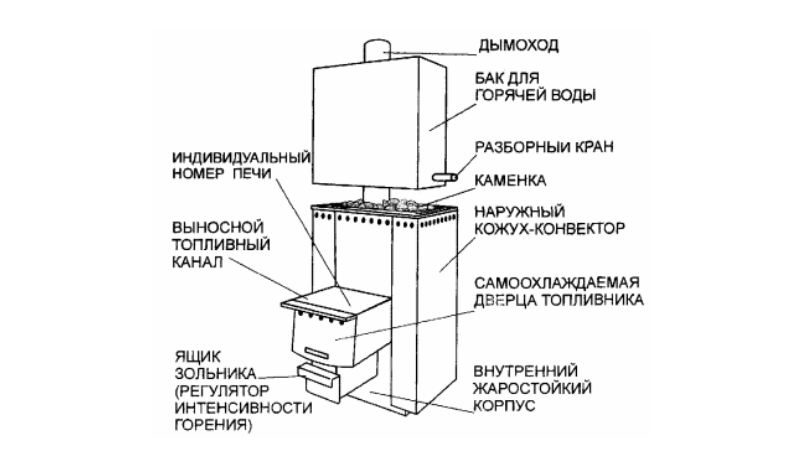

Основные элементы банной печи

Металлическая печь для бани собирается из таких элементов, как:

основная топка;
резервуар для сбора образующейся золы – зольник;
проходная топочная труба, выведенная в соседнее помещение (при необходимости);
дожигающая система;
бак емкостью 120 л или более;
пароотводящая труба;
вводная труба для подачи воды;
входное отверстие для установки душа (по желанию);
защитный экран (кожух);
резервуар для экстренного нагревания воды;
кран и вентиль для воды;
система дымоходных труб;
запирающаяся дверка для топки;
колосниковая решетка.

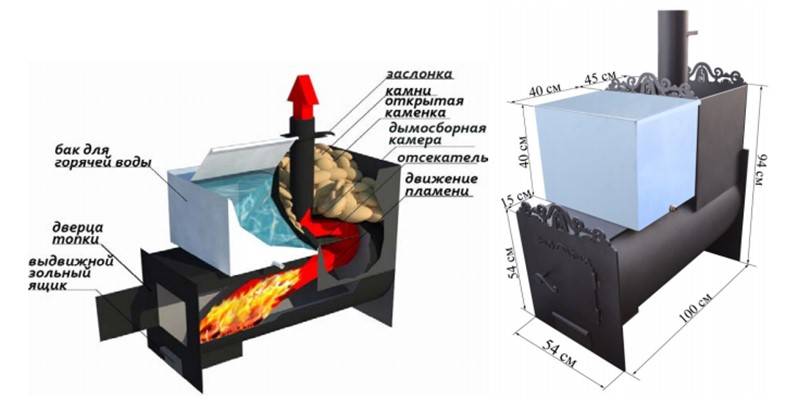

Конструкция сварной металлической печи в бане

Обязательно понадобится совок и специальное ведро для удаления золы, сажи и других продуктов горения.

Кладка печи для бани своими руками из кирпича

Если во время постройки дома швы между кирпичами могут достигать 10 мм, то для печи их толщина более 4 мм уже является катастрофой. От периодического нагревания такие швы очень быстро выкрашиваются, а в помещение начинает поступать дым и угарный газ. Поэтому кирпичные печи для бани нужно возводить из одинакового одноразмерного кирпича с ровным ложем и боковыми стенками.

Кирпичные печи для бани – чертежи с порядовками

Порядовка банной печи

Опытные мастера не жалеют времени на предварительное возведение нижней части печи насухо – без раствора. Это дает возможность отобрать нужные кирпичи, пронумеровать их, оценить возможные проблемы, сделать зарезы и подготовить куски необходимого размера и формы. Затем “сухая кладка” разбирается и повторяется уже с раствором.

Кирпичная печь для бани – фото кладки

Первый ряд следует выкладывать очень тщательно. Он должен быть идеально горизонтальным, а размеры диагоналей получившегося прямоугольника – равны между собой.

Порядовка банной печи из кирпича

По кирпичам первого ряда при помощи отвеса в дальнейшем проверяется вертикаль стенок печи. Горизонталь проверяется длинным уровнем (длина уровня должна быть больше диагоналей), а одинаковость диагоналей – шнурком. Кроме того проверяются прямые углы и прямая линия боковин этого ряда. Впоследствии каждый ряд также контролируется уровнем и проверяется на вертикаль.

Укладка стенки печи для бани своими руками из кирпича

Для крепления дверки поддувала на 3-м ряду используют оцинкованную стальную проволоку или полосу мягкой стали. Чтобы крепеж дверки не мешал кладке – в кирпиче болгаркой выбирают канавки, куда и утапливается проволока.

Крепление дверки печи для бани своими руками из кирпича

Под стальные уголки на 5-м ряду также болгаркой выбираются площадки так, чтобы металл оказался заподлицо с плоскостью кирпича. Колосники свободно укладываются на уголки и, если они прогорят, то так же свободно меняются на новые. Кроме того, своим расширением колосники не разрушают кирпичную кладку.

Колосники для банной печи из кирпича

Далее следует заняться возведением топочной камеры, а уже после нее, продолжить поднимать наружные стенки. Таким способом гораздо удобнее выдержать нужные размеры высокотемпературной топки и подогнать размеры тепловых зазоров между ней и наружной стенкой.

Выкладываем топку банной печи

Кладка топки выполняется из шамотного печного кирпича и огнеупорной глины. Делать всю печь из шамотного кирпича нецелесообразно, поскольку он имеет малую теплоемкость и быстро остывает. С другой стороны, использование в топке обычного красного кирпича, даже керамического, приводит к его быстрому разрушению от высокой температуры, и печь в баню из кирпича своими руками просто выходит из строя.

Кладка топочной камеры печи для бани из кирпича

Дверки топки, так же как и дверки камеры каменки, крепятся при помощи проволоки или металлических полос, как было указано выше. Периметр дверных рамок следует обернуть печным базальтовым шнуром, который компенсирует тепловые колебания размеров. Аналогичная компенсация делается и на направляющих рамках задвижек дымохода.

Подбираем колосники и камни для бани

Особое внимание также нужно обратить на подбор колосников. Они работают в очень агрессивных температурных условиях и поэтому могут быстро прогореть

Поэтому колосники обычно делают из жаростойкого толстого чугуна, но ни в коем случае не из арматуры, строительной катанки, насколько бы толстой она ни была. Прекрасные банные печи из кирпича своими руками получаются из обрезков рельс или рельсовых накладок. Срок службы таких колосников превышает срок службы самой каменной печи.

Самодельные колосники для кирпичной бани

Булыжники для каменки должны иметь округлую форму и размер, позволяющий без проблем загружать и выгружать их через дверку своей камеры. Роль булыжников могут играть среднеразмерные куски разбитых изоляторов высоковольтных линий. Они сделаны из жаропрочного стекла и стойко держать быстрые изменения температур. Но теплоемкость стекла хуже камня, такая печь будет быстрее остывать.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой

Правильная печь для бани из трубы. Удачные образцы

Вертикальная банная печь из трубы с проточной каменкой

Из широко известных конструкций по простоте изготовления и меньшей материалоемкости выделяется вертикальная печь с проточной каменкой, см. рис. Материал корпуса – труба 530 мм со стенками 10 мм и стальной лист 8-10 мм; дымохода – труба 130 мм со стенками любой толщины. Эта печь требует установки на подушку из 2-х рядов обычного керамического (красного) кирпича. При условии топки дровами при открытом твориле (дверце топки), толстых стенках топки и ее своде фактически из камней, колосниковая решетка не требуется: топливо сгорает до золы при топке прямо на поду.

Горизонтальная печь из трубы для бани с открытой каменкой в единичном экземпляре для себя должна выполняться по прототипу: даже при промышленном производстве точно просчитать заранее площадь теплового контакта каменки с топкой не получается. Или топка переохлаждается и топливо не сгорает как следует, или печь долго греется, или дает более-менее приличный пар только в бане определенного размера и конструкции.

Российские производители предлагают довольно большой ассортимент банных печей и, надо сказать, почти все они доведены как следует. Из трубы делаются популярные печи «Жара»; чертежи «Жары-малютки», наиболее подходящей для небольшой своей баньки, приведены на рис. справа. Модели «Стандарт» и «Элит» отличаются от «Малютки» в сущности только длиной топки да обвязкой. Достаточно высоких качественных показателей печи при сохранении простоты конструкции и ее повторяемости конструкторам удалось добиться, применив комбинированный подогрев каменки: частично непосредственно от топки, а частично от жаровой камеры, выделена желтым на рис.

Банная печь из трубы “Жара – малютка”

Делая «Жару» своими руками, нужно точно выдержать размеры топочно-жаровой части, они не с потолка взяты. Жаровая камера выполняется из половинки трубы с внутренним диаметром 150 мм и толщиной стенки 6 мм; ее длина 305 мм. Отверстие для перетока дымовых газов в камеру диаметром 100 мм, располагается оно вплотную к задней стенке. Толщина стенок топливной части 8 мм; диаметр дымохода дан внутренний.

Труба к трубе

Металлическая печь может истопить баню как следует только в комплексе с трубой. Вообще-то дымоходы и печные трубы – отдельная не то что тема, а большая отрасль печного дела. Но в данном случае придется немного коснуться и ее.

В бане моются. Водой, которая при этом испаряется. И в каменку наддают. Поэтому по мере помывки изначально легкий пар тяжелеет: поглотительная способность по водяному пару деревянных стен и каменки ограничена, а кирпичная баня из-за больших теплопотерь сквозь стены возможна только постоянно действующая, напр. общественная.

Если банная печь кирпичная, она легко поглощает излишки влаги из воздуха: тонна-две нагретого кирпича и в жилом доме хороший микроклимат установит. Но металлическая печь не дышит, и как тогда облегчать пар? Особенно, если парятся несколько человек друг за другом.

Выходы металлической банной печи в дымоход

На помощь приходит другая труба – дымовая. Простейший способ поддерживать должную влажность (точнее – сухость) воздуха в моечной/парной – печь с с экраном и металлической монотрубой, поз. 1 на рис. Конвективный поток между телом печи и экраном подтягивает самый влажный воздух снизу, раскаленная дымовая труба разгоняет его и лишняя влага буквально проталкивается сквозь дощатый потолок на чердак, где она пару уже не испортит.

У этого способа есть 2 недостатка. Во-первых, печка должна быть неэкономичной, прожорливой: здесь в трубу вылетает немалая доля энергии топлива. Во-вторых, чердак постоянно отсыревает, потом и потолок начинает гнить, проседать, и баню приходится вообще перестраивать.

Второй способ сложнее и дороже, но позволяет использовать в бане экономичные печи с боковым выходом в дымоход, да к тому же и регулировать тяжесть пара по своему усмотрению. Сущность его ясна из поз. 2 рис., это дымоход с композитной (сэндвичевой) коренной трубой. Подсушивают пар по мере надобности, отодвигая задвижку в корне дымохода над полом.

Печки для бани из металла

Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

Чугунные печи для бани

Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано .

Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

Дровяные печи для бани не требуют каких-то специальных устройств в топке, если используются не очень часто. А вот для угля металлическая топка не подойдёт – её нужно футеровать огнеупорным кирпичом.

Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

Стальные печи для бани

Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

Посредственное качество сварки – главный дефект, которым могут обладать металлические печи. Своими руками редко кто сможет выполнить сварку нормально, желательно обратиться к специалисту подходящей квалификации.

Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

Приспособления и материалы для строительства банной печки из кирпича

Кирпич шамотный, красный жароустойчивый кирпич или природный камень.
Для связующего раствора нужен мелкозернистый песок и глина.
Стальной уголок и лента, проволока оцинкованная.
Шнур из асбеста, гидроизоляционный материал (рубероид).

Обратите внимание, что для кладки печной конструкции следует использовать только качественный материал. Красный кирпич берется марки М с обозначением от 75 до 150. Морозоустойчивость кирпича должна составлять не менее 25 циклов, его форма должна быть правильная, без сколов

Качество материала проверяют при помощи постукивания: хороший кирпич имеет звонкий звук, а плохой обжиг даст приглушенное звучание

Морозоустойчивость кирпича должна составлять не менее 25 циклов, его форма должна быть правильная, без сколов. Качество материала проверяют при помощи постукивания: хороший кирпич имеет звонкий звук, а плохой обжиг даст приглушенное звучание.

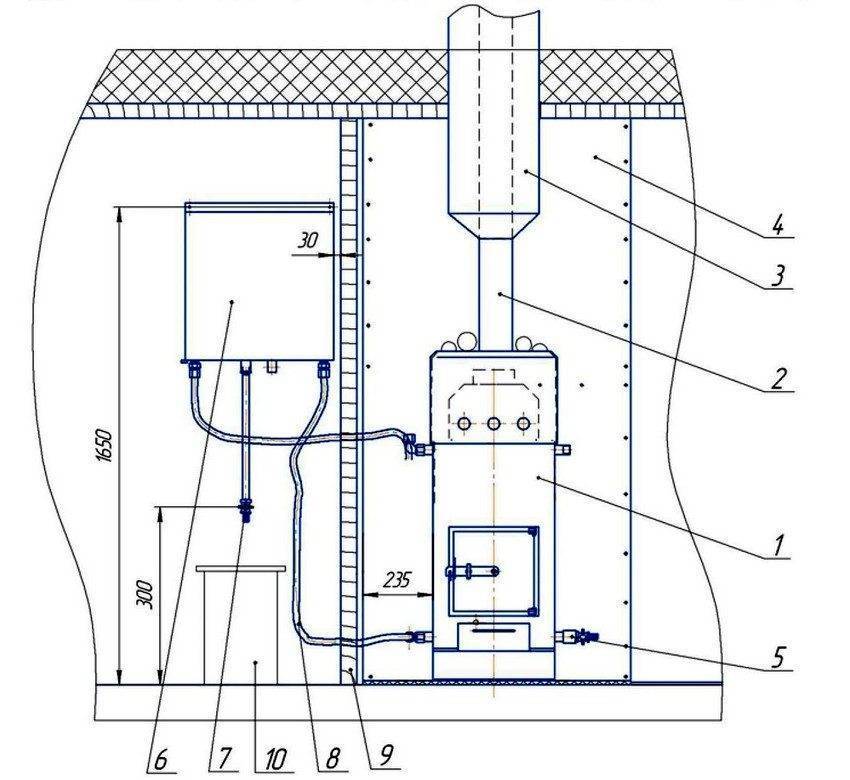

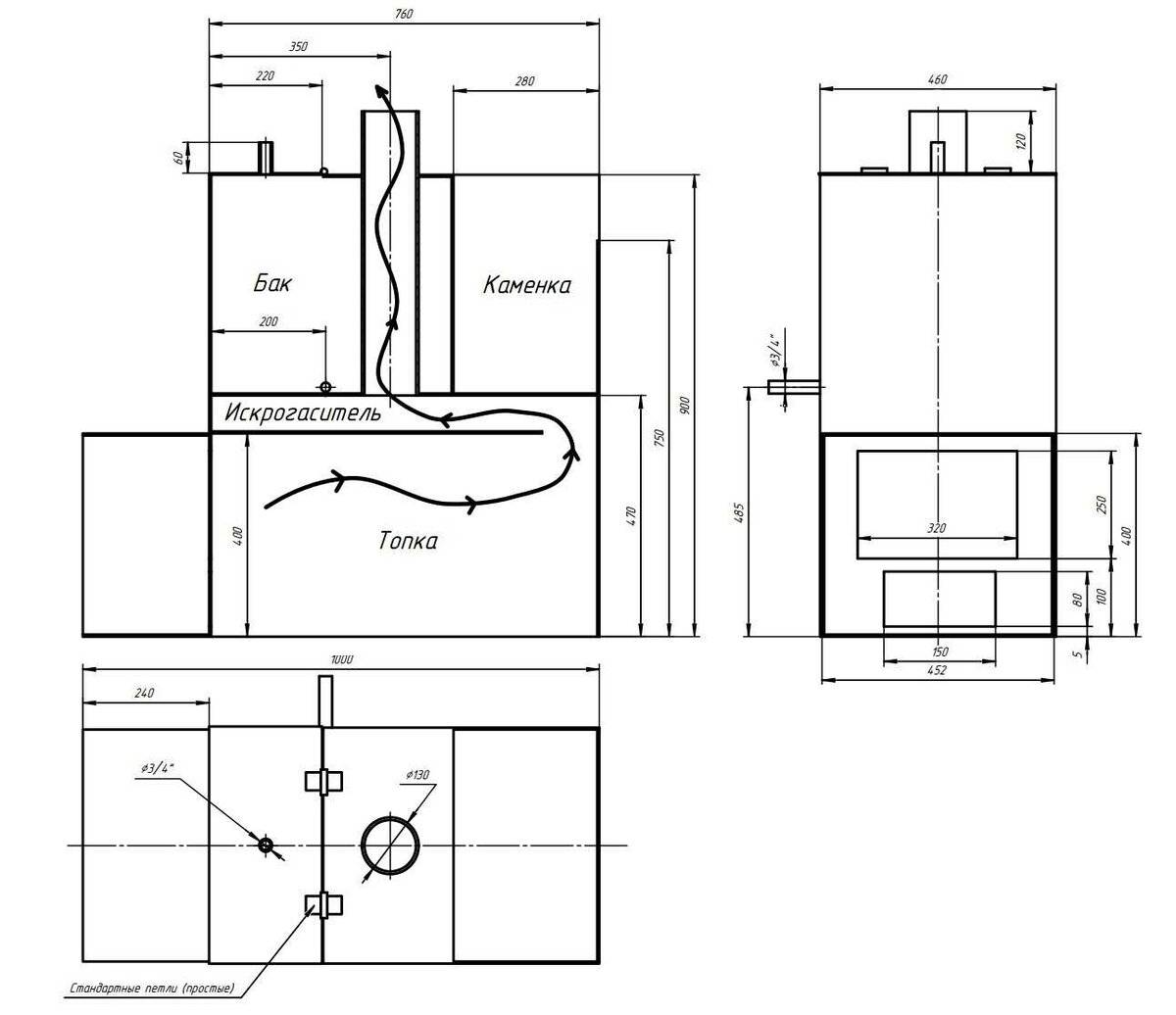

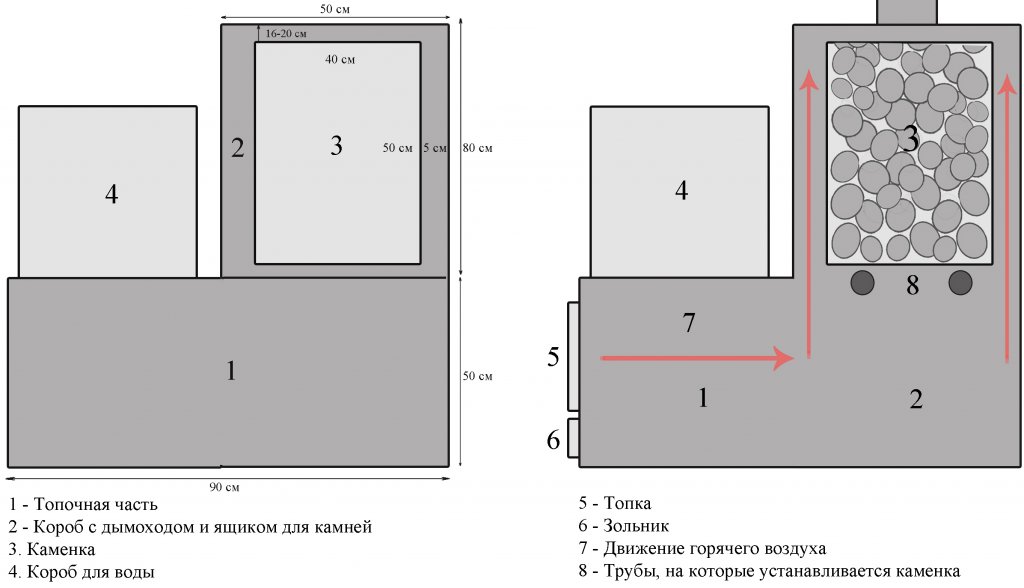

Схемы и чертежи

Непосредственно перед началом работ по монтажу печи нужно создать чертеж, отражая на нём все необходимые параметры и конфигурации.

Если нет достаточного опыта, лучше позаимствовать готовые схемы. Это поможет избежать ошибок в монтаже печи и ее дальнейшей эксплуатации. Ошибки, которые можно допустить при возведении печи без чертежей, могут привести к печальным последствиям.

В состав печного сооружения входят несколько компонентов, которые скрепляются друг с другом при помощи сварки.

Основными элементами являются:

Корпус. В нем должны быть поддувало с дверцей, каменка, топка.
Бак для горячей воды. Бывает отдельно или совместно с корпусом.
Дымоотвод.

Обустройство основания

Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.

В нижней части обязательно оставляется немного места и отверстие спереди – это подпечье, в котором будет находиться весь необходимый инвентарь. Сверху эта конструкция накрывается кирпичным сводом, дополненным брусками, бетонным перекрытием или металлом.

Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.

Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.

Разновидности каменок

По виду топки различают следующие виды банных печей:

С «черной» топкой. В наше время такие печки, не оборудованные дымоходами, практически не используются. В прошлом же они были достаточно распространены. Такая конструкция позволяет получить очень много пара и хорошего аромата. Однако при этом она имеет один существенный недостаток. Купаться в бане, оборудованной такой печкой, можно только после полного выгорания дров.
С «серой» топкой. Такая кирпичная печь для бани оборудована дымоходом и считается экономичной, а также довольно-таки удобной в обращении. Однако ждать прогорания топлива придется и при использовании такой конструкции.
С «белой» топкой. Этот вид печи хорош тем, что совершенно не производит продуктов сгорания и сажи. Камни в этом случае нагреваются на металлической плите и очень долго не остывают. К недостаткам такой печи можно отнести то, что помещение при ее использовании прогревается достаточно долго.

При желании в бане можно устроить и печку с плитой, пригодную в том числе и для приготовления пищи.

Что касается конструкций и размеров, то банные печи в этом плане могут быть самыми разными. При желании можно сложить как традиционную каменку, так и более усовершенствованную. Современных вариантов сегодня также существует масса. К примеру, очень популярна кирпичная печь Кузнецова для бани. Этот инженер-изобретатель разработал огромное количество проектов и чертежей усовершенствованных печей не только для парилок, но и для кухонь, обогрева помещений одно- и многоэтажных и т. д. Все его разработки отличаются гораздо более высоким КПД, чем традиционные.

Подготовка материалов

Лучше всего делать печь в баню из стальной трубы диаметром 300—500 мм или газового баллона. Причин несколько:

труба – это уже готовый корпус агрегата, что упрощает дело;
цилиндрическая форма предпочтительнее прямоугольной из соображений аэродинамики (обтекания воздухом) и теплоотдачи;
сводчатые стенки без швов прослужат дольше плоских;
круглый топливник проще чистить от золы и сажи.

Совет. Из листового металла толщиной 2 мм сподручнее делать зольник, а на дверцы пойдет железо 3 мм. Старайтесь не использовать высокоуглеродистую сталь марки выше Ст35, которая может прикаливаться от воздействия высокой температуры, деформироваться и лопаться по швам. Правильная печь сваривается из марки Ст3.

Этапы изготовления дверец

Колосниковую решетку можно изготовить из уголков либо арматуры периодического профиля. Бюджетный вариант – лист толстого железа с продольными прорезями, покупной – литые чугунные колосники. Дверцы желательно выполнить двухслойными с прокладкой из базальтового волокна (на фото), чтобы не обжечься при случайном прикосновении.

Как сварить самостоятельно банную печь с водным баком
