Самостоятельное строительство лестницы с поворотной площадкой

Лестница с забежными ступенями своими руками

Рассмотрим последовательность изготовления забежной лестницы на примере г-образной конструкции, имеющей длину проема 2 м 29,4 см, ширину – 93 см, высоту перекрытия – 2 м 68, см.

Поворотная лестница имеет два марша: один из восьми ступенек, последняя из которых совпадает с площадкой верхнего этажа, а другой – из двух. Забежных ступеней насчитывается три, с углом поворота 30°.

Для поворотной лестницы из дерева необходимо создать два косоура 5х30х300 см. Один из них закрепляется на стене, а второй опирается на столб размером 10х10х250 см. Также понадобятся ступеньки 90х30х4 см, поворотная площадка 90х90х4 см, из которой будут изготавливаться поворотные ступени, балясины.

Процесс создания забежной лестницы данной конструкции осуществляется в несколько этапов:

• изготовление косоуров;
• изготовление забежных ступеней;
• сборка лестничной конструкции;
• монтаж перил.

Рассмотри подробно каждый этап. Последовательность изготовления косоуров выглядит следующим образом:

делаем шаблон в виде прямоугольного треугольника. Его катеты должны равняться высоте и глубине ступени. Чтобы шаблон было удобно использовать, нужно прикрепить его к направляющей рейке. Используя его, делаем разметку будущего косоура и вырезаем его при помощи циркулярной пилы. При этом нельзя забывать, что самая тонкая часть косоура по ширине должна быть не менее 150 мм;

устанавливаем столб для опоры, заранее выдолбив в нем паз, в который будет вставляться косоур;

в угол монтируем основу для поворотных ступеней, которая также будет распирать косоур, находящийся возле стены;

косоуры с верхней стороны прикрепляем металлическими уголками.

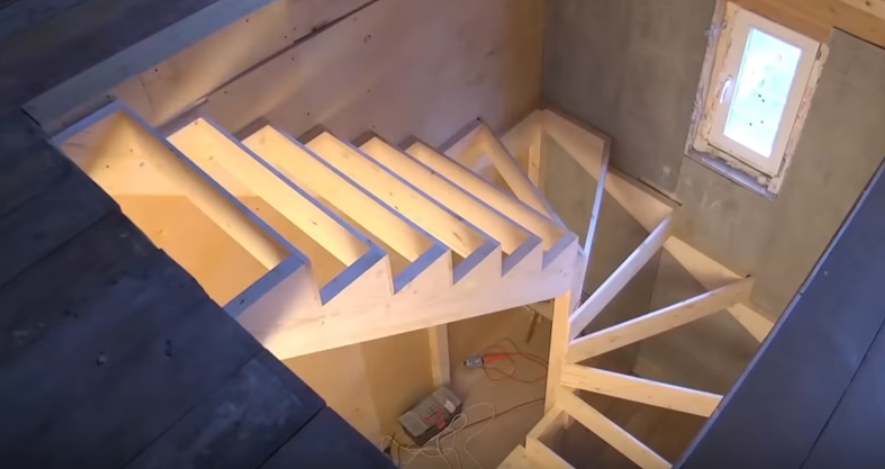

Общий вид конструкции после закрепления косоуров должен быть таким:

Устанавливая косоуры необходимо следить за тем, чтобы они находились строго друг напротив друга, иначе ступени не лягут строго горизонтально. При этом ориентироваться надо не на поверхность пола, т.к. она может быть не ровной, а на строительный уровень.

Теперь переходим ко второму этапу изготовления лестницы – вырезанию забежных ступеней:

• для поворота лестницы на 90°понадобится 3 ступени. Их вырезаем из доски 90х90х4 см. Для этого разделяем ее линиями, идущими из одного угла на три сектора;
• вырезав ступени по линиям, подгоняем их длину друг под друга;

далее лакируем все ступеньки. Лак наносим в три слоя.

На следующем этапе производим сборку лестничной конструкции:

для закрепления поворотных ступеней в столбе вырезаем пазы, ширина которых должна быть немного меньше толщины доски. Это необходимо, для того, чтобы надежно зафиксировать ступени с внутреннего края лестницы;

чтобы ступени со стороны стены можно было положить на основу, дорабатываем ее кусочками дерева;

• внутренние стороны забежных ступеней вставляем в подготовленные распилы, предварительно промазав их клеем ПВА, а внешние – прикрепляем саморезами к основе;
• обычные ступеньки закрепляем длинными саморезами;

• для сокрытия выпирающего угла поворотной ступени, лестничный марш расположенный ниже, делаем на тетиве;
• край тетивы обрезаем под углом 90° к полу, чтобы появилась возможность установки входного столба.

Следующий этап – монтаж перил. Последовательность действий такая:

устанавливаем балясины. Их можно прикрепить к ступенькам саморезами, но если использовать шканты, то конструкция будет гораздо надежнее. В балясине и в ступени проделываем отверстие, немного меньшее, чем шкант, и наполняем ПВА. Отверстия должны высверливаться с максимальной точностью, строго вертикально и по центру балясин, чтобы они заняли правильное положение;

между первым и последним столбами протягиваем шнур, и по нему на каждой балясине отмечаем угол, под которым будут располагаться перила. После, ориентируясь на разметку, срезаем верхушки стоек. Теперь балясины готовы к установке поручней;

поручни закрепляем саморезами с потайной головкой.

Забежными называются ступени, ширина которых возрастает от внутренней стороны к наружной. Естественно, расчет забежных ступеней должен производиться с особой тщательностью на этапе , так как от этого зависит безопасность и удобность всей лестничной конструкции, будь то винтовая лестница или поворот прямого марша. Чаще всего забежные ступеньки делают, когда необходимо уменьшить габариты лестницы путем исключения межпролетной площадки из ее конструкции. При этом место с нестандартными ступеньками становится не очень удобным, особенно для спуска, потому что чем ближе человек ступает к внутреннему краю, тем меньше остается пространства для постановки ног.

Как выбрать место под лестницу

Выбор места, где будет установлена лестница с поворотными ступенями, играет решающую роль в создании удобного и эстетически привлекательного элемента интерьера. Ниже представлена пошаговая инструкция, которая поможет вам правильно выбрать место для размещения лестницы.

1. Изучение плана помещения
Первым шагом является изучение плана помещения, где планируется разместить лестницу. Учтите общую конфигурацию помещения, расположение окон, дверей и площадь, которую у вас есть под данную конструкцию.

2. Анализ функциональности
Определите, для каких целей вам нужна лестница. Будет ли она использоваться только для перехода между этажами или также должна служить декоративным элементом интерьера или разделением пространства.

3

Расположение входа
Обратите внимание на расположение входа в помещение. Лестница должна быть удобна и легко доступна

Разместите ее таким образом, чтобы путь к ней был естественным и логичным.

4. Взаимодействие с другими элементами интерьера
Примите во внимание взаимодействие лестницы с другими элементами интерьера: мебелью, дверями, оконными проемами и т. д. Оптимальное место для лестницы должно обеспечивать гармоничное сочетание всех компонентов интерьера.

5. Безопасность
Не забывайте обеспечить безопасность при выборе места для лестницы. Размещайте ее в таком месте, чтобы исключить возможность столкновения с другими предметами или преградами. Также убедитесь, что лестница устойчиво закреплена и не скользит.

6. Размеры и пропорции
Примите во внимание размеры и пропорции лестницы. Учтите высоту потолков, ширину помещения и возможность установки лестницы без необходимости сокращать или изменять размеры других элементов интерьера.

Правильный выбор места под лестницу позволит создать функциональный и эстетически привлекательный элемент интерьера, который станет удобным и безопасным способом перемещения между этажами.

Что такое забежные ступени

Забежными называют ступени, выполненные в форме неправильного четырёхугольника, которые используют для оформления поворотов в конструкции лестницы. Данный вид ступеней применяют в следующих лестничных типах:

1. Винтовые или спиральные конструкции.
2. С поворотными маршами, в том числе на 90, 180 градусов, либо на любой произвольный угол.

Использование забежных ступеней позволяет создать лестничную конструкцию неповторимого дизайна, а также установить ее в условиях ограниченного пространства.

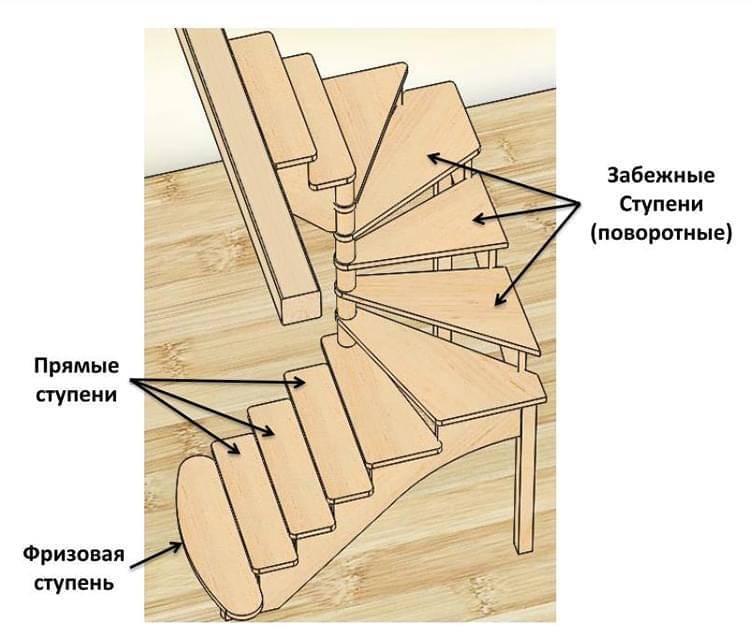

Название элементов лестницы с забежными ступенями

Нередко такое решение применяют для оформления плавного захода на прямой участок подъема с поворотом на 90 градусов. Принято считать, что забежные ступени более опасны при подъёме и спуске, чем обычные, однако, технологически правильное моделирование и крепление способны обеспечить комфортное и безопасное передвижение.

Крепление опорных столбов к полу

Опорные столбы – это вертикально расположенные несущие элементы, которые являются основой каркаса нижней части лестницы. Они обеспечивают поддержку забежных ступеней (лестничной площадки) и косоура (тетивы).

Особых требований к древесине детали не предъявляется – главное, чтобы она была однородна, без косослоя и крупных сучков. Обычно изготавливается из той же породы дерева, что и остальная лестница.

Для того чтобы будущая конструкция была прочной и надежной требуется прочно закрепить столбы. Сделать это можно с помощью стальных уголков, шпилек, зип-болтов, столярного клея и прочих приспособлений – вариантов очень много.

Напоследок рекомендуется соединить между собой колонны опорными балками жесткости.

Конечно же к этому времени, в конструкции столба уже должны быть проделаны все технологические отверстия и пазы под другие элементы лестницы.

Двухмаршевые г-образные лестницы с поворотом на 90 гр. изготавливаются из дерева, бетона, метала, стекла. Долговечные деревянные конструкции изготавливают из прочных сортов: бука или дуба. Но и другие материалы широко используются, например, сосна, лиственница. Часто делают комбинированные лестницы, каркас которых изготовлен из бетона или железа, а ступеньки деревянные.

Используемый материал

В современном мире для производства лестниц используется множество материалов. Например:

• дерево;
• металл;
• бетон и железобетон;
• cтеклопластик и т. д.

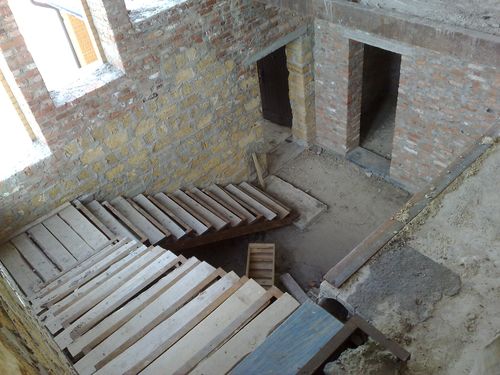

Довольно таки не простая конструкция забежной лестницы из бетона.

В большинстве случаев встречаются модели из дерева или металла. Высокую популярность данных материалов можно объяснить двумя факторами: приемлемой стоимостью и хорошей прочностью. С деревом работать довольно просто – здесь не требуются специальные навыки или сложное оборудование. Также деревянные лестницы выглядят презентабельно и придают помещению некий уют. Однако стоит учитывать, что для защиты поверхности, требуется время от времени покрывать её защитными средствами.

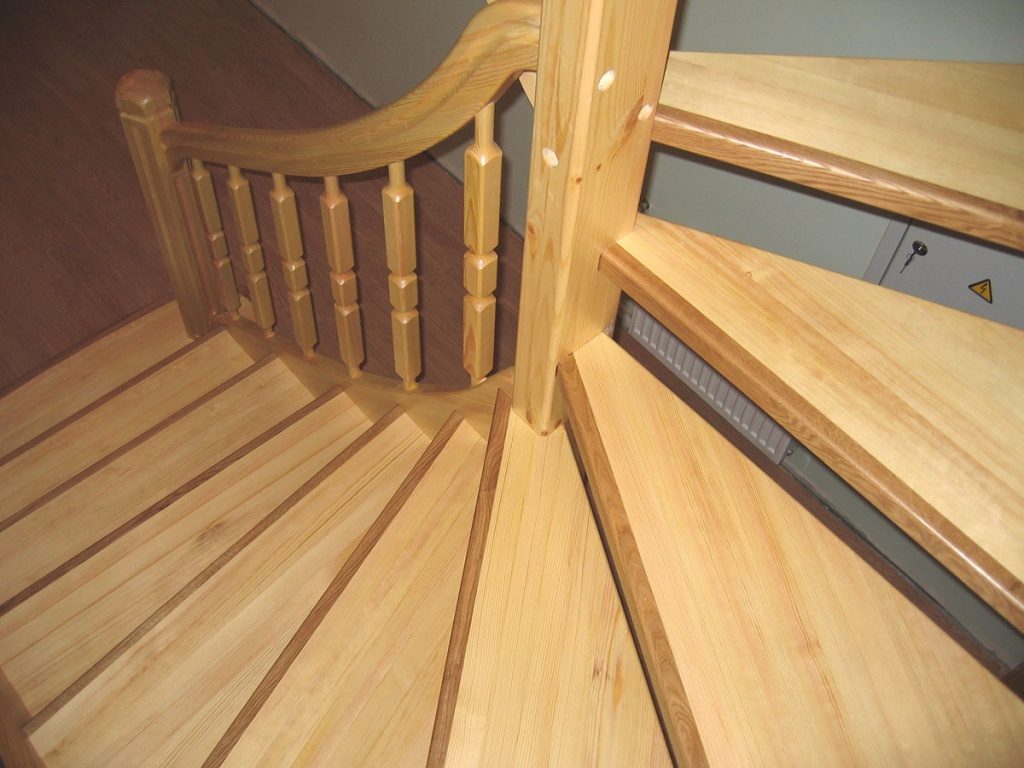

Деревянная забежная лестница будет идеально сочетаться в загородном домике.

Цельнометаллические изделия встречаются реже. Дело в том, что для изготовления таких конструкций необходимы знания по сварке и наличие соответствующего оборудования. Кроме того, металлические лестницы с углом 90 градусов выглядят довольно специфично и подойдут не к каждому интерьеру.

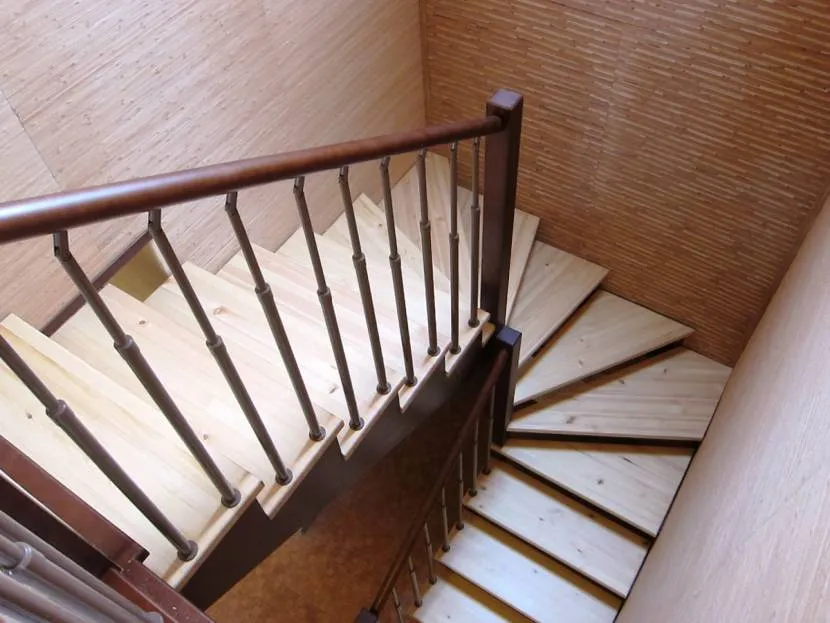

Металлическая лестница с деревянными забежными ступенями.

Требования к безопасности конструкции

Двухмаршевая лестница устанавливается с площадкой, которая разделяет конструкцию на 2 части. Разнообразие материалов, из которых можно изготовить лестницу, довольно большое, однако в частных зданиях (дача, коттедж) зачастую устанавливают деревянную конструкцию либо из металлопрофиля.

Чтобы лестница получилась безопасной и удобной, при ее проектировании необходимо соблюдать определенный порядок:

1. Произвести точные замеры и расчёт расходных материалов. Получившиеся данные рекомендуется отобразить в чертежах.
2. Изготовление элементов конструкции должно производиться согласно информации чертежей.
3. Сборка предварительно подготовленных материалов в целостную конструкцию.

Для комфорта и безопасной эксплуатации лестницы специалистами определены следующие стандарты, рекомендуемые к соблюдению:

1. Ширина лестницы не должна быть меньше 80 см.
2. Высота установленных перил – минимум 0,9 метра. По прочности они должны выдерживать около 100 кг.
3. Прочность ступеней – от 200 кг.
4. Длина одного марша не должна превышать 15-18 ступеней.

Обязательные требования, касающиеся ступеней:

1. Размер приступи должен быть равен примерно 25 см.
2. Подступенек по своей высоте не должен превышать 20 см.

Переходную площадку можно выполнить в 2 вариантах: прямоугольной и Г-образной. Часто люди отдают предпочтение прямоугольной площадке, так как при установке марши развернуты друг к другу на 180 градусов, что значительно экономит пространство. Второй вариант более габаритный, но целесообразнее его использовать, если выход на следующий этаж расположен под углом или с поворотом.

Требования безопасности

Главной задачей является соорудить конструкцию, которой бы можно было пользоваться без опасений за своё здоровье. Она должна быть прочной и надёжной. Задумываться об этом необходимо ещё на этапе проектировки и составления чертежа.

Для должного осуществления этого процесса следует учитывать следующие нюансы:

В наибольшем параметре ширина ступеньки не должна превышать 400 мм, а в наименьшем – 100 мм. Если этого требования не соблюдать, то невозможно будет достичь комфорта в эксплуатации строения.

На участках, где лестница имеет прямую структуру, все ступени должны иметь одинаковую ширину и длину.

Оптимальной высотой ступеней по всем нормативным документам является 120-220 мм. При меньших значениях пользователь будет постоянно спотыкаться об них. Выступ каждой ступеньки не должен превышать 40 мм.

Сооружая П-образную лестничную конструкцию с разворотом на 1800, необходимо правильно организовать расстояние между маршами. Оно должно составлять не менее одной четверти ширины ступени.

Расстояние от марша непосредственно до верхней части перекрытия обычно составляет не менее 2 м. В противном случае обустроить лестницу с поворотными элементами будет довольно трудно.

Популярный материал для самостоятельного строительства лестницы с поворотной площадкой

При выборе материала для лестницы с поворотной площадкой следует учитывать не только эстетический вид, но и его качественные характеристики, такие как прочность, надежность и долговечность. Популярным и практичным выбором является использование натурального дерева.

Преимущества использования дерева:

• Экологически чистый материал
• Привлекательный внешний вид
• Прочность и надежность
• Легкость обработки и удобство монтажа
• Широкий выбор пород и оттенков

Кроме того, деревянная лестница с поворотной площадкой будет отлично сочетаться с любым интерьером, создавая уют и теплую атмосферу в доме.

Не упустите возможность воплотить свои идеи в жизнь и создать идеальную лестницу своей мечты из натурального дерева!

Установка перил

Для установки балясин в ступеньках высверливают небольшие отверстия, диаметром чуть меньшим, чем шканта для крепления, и промазываются внутри клеем. Такой же паз делают в центре балясин.

По всем балясинам натягиваем веревку для определения угла наклона поручней и срезают все лишнее. Теперь балясины готовы к установке на них поручней. Они прекрасно крепятся саморезами, которые можно красиво скрыть при помощи различной фурнитуры или шпатлевки, как видно на офто.

Подведем итоги

Угловая лестница с забежными ступеньками – это отличный вариант экономии места в доме. Используя рекомендации, которые наведены в этой статье, можно достаточно легко своими руками соорудить лестницу с забежными ступенями для дачи и дома. Но советую в первую очередь разработать чертежи предстоящего сооружения со всеми необходимы расчетами, чтобы конструкция прослужила вам не один год.

Каким критериям должны соответствовать лестницы

Главный принцип, которому отвечает любое изделие – безопасность. При этом использование сооружения должно быть комфортным. Данные ступени обладают сложной конструкцией, соответствующей обоим требованиям.

Лестница отвечает таким критериям:

В установке устройства базовым является пропорциональность. Ступеньки обязаны находиться на одинаковом расстоянии одна от другой по длине всего пролета

Стандартное расстояние не больше 160 миллиметров, но при этом не меньше 100

Поступи предоставляется повышенное внимание. На тесных участках советуют расстояние в 100 миллиметров

В центре глубина составляет 200, на широких не превышают 400. Непременно должны быть перила высочайшего качества. Высота лестничного ограждения обладает амплитудой от 900 миллиметров до 1200. Ширина пролета начинается от 900 миллиметров. Данный критерий зависит от индивидуальных, конструктивных свойств лестничной модели. При желании критерий увеличивают.  Диапазон вышины устанавливается 190-200 сантиметров. Уровень зависит от человеческого роста, цифра может варьироваться. Оптимальный параметр рассчитывается по следующей формуле: к росту человека добавить 100 миллиметров. Максимальный угол наклона не выше 45 градусов. Комфортный составляет 30 градусов. Численность ступеней обычно от 15 до 18 штук. Изделие должно быть способным выдержать большую массу, изготовлено из прочного материала, быть устойчивым. Максимальное нависание поступи составляет 5 миллиметров.

Учитывая все вышеперечисленные технические требования, устройство будет комфортным, безопасным. Не стоит забывать о критериях ГОСТа:

• глубина – 40 сантиметров;
• максимальная глубина – 10 сантиметров;
• глубина центра – 20 сантиметров;
• высота перекрытия – минимум 2 метра.

Виды лестниц

Они являются не только необходимым и функциональным, но и украшающим дом предметом интерьера и экстерьера.

По расположению бывают:

наружные;

Уличная

внутренние;

 внутри помещения

По способу использования  разделяются на: стационарные, приставные и складные (раздвижные).

По способу крепления ступенек конструкции делятся на:

1.  На косоурах.

• Ступени в этом случае крепятся к несущим балкам, которые называются косоурами, сверху, в специально устроенные выступы. Они как бы лежат на направляющих.
• Таких балок, в зависимости от характеристик, может быть одна, две или три. Более трех косоуров при изготовлении конструкций практически не используется.
• Направляющие-косоуры, в зависимости от геометрии, могут быть прямыми, ломаными и криволинейными.
• На одном, центральном косоуре, обычно делают лестницу шириной не более 1 м.
• Лестница на косоурах может выполняться с подступенками. Если такой элемент отсутствует, конструкция кажется более изящной и невесомой.
• Косоуры чаще всего изготавливают из металла, дерева и бетона. Материал как несущих балок, так и ступеней и ограждений, зависит от стилистики помещения и требований, предъявляемых к  конструкции.

На косоурах

2. На тетивах.

В таких системах ступени крепятся между направляющими-тетивами. Крепление осуществляется с помощью установки торцов ступеней в специально подготовленные пазы в боковых гранях опор.

Тетивы, также как и косоуры, могут иметь разные формы, позволяющие осуществить размещение лестницы максимально красиво и функционально.

На тетивах

3. На больцах.

В этой конструкции ступени крепятся к стене и между собой с помощью специальных болтов — больцев. В случае, если стена не слишком прочная, в нее устанавливаются укрепляющие закладные.

Такой вид кажется наиболее привлекательным из-за скрытых креплений. Они производят впечатление легкости, изящества и хрупкости, хотя на самом деле эта конструкция не менее прочная, чем все остальные виды.

На больцах

4. На вертикальной опоре.

Крепление ступеней осуществляется с помощью вертикальной стойки, на которую они монтируются под разными углами, в виде веера. С использованием опорного столба обычно устраиваются винтовые конструкции.

На опорном столбе

5. Комбинированные. Они могут совмещать в себе элементы всех выше перечисленных типов.

На косоуре и вертикальной опоре

По конструкции разделяются на: маршевые и винтовые.

Рассмотрим их подробнее:

Винтовые.

Винтовая

Очень функциональная конструкция для размещения в местах с дефицитом площади. Она занимает мало места, всего 1,5-2 м2.

Ступени винтовых типов выполняются не в форме прямоугольника. Они заужены с одной стороны. Именно этой частью ступенька и прикрепляется к вертикальному столбу-опоре.

Она из-за своих габаритов и геометрии не подойдет для транспортировки объемных предметов

Пользоваться ею детям и пожилым людям следует с большой осторожностью, так как безопасной ее не назовешь

В винтовых и больцевых конструкциях интереснее всего обыгрываются сочетания самых разных материалов: дерева, стекла, металла.

Маршевые.

Маршевая

Эти конструкции являются наиболее комфортными и безопасными. Они представляют собой один или несколько пролетов (маршей), соединенных между собой площадкой. Возможна установка с двух сторон ограждений и перил.

• Вместо площадки также могут использоваться забежные поворотные ступени. Они добавляют этой массивной конструкции изящества, и позволяют немного сэкономить площадь.
• Маршевые занимают довольно много места, однако подлестничное пространство также можно использовать с пользой.
• Конструкция очень массивная, основательная, однако для ее изготовления требуется много строительных материалов, соответственно и цена изделия будет приличной.
• По таким сооружениям можно передвигаться даже на большой скорости, и не бояться свернуть себе шею.
• Если нужно поднять или спустить крупные и тяжелые предметы, по маршевой  это не вызовет никаких трудностей.
• В свою очередь, маршевые подразделяются на: прямые и поворотные. Прямые маршевые системы, как правило, устанавливаются в просторных помещениях.

Маршевая

Рассмотрим подробнее поворотные маршевые типы как наиболее популярные и часто используемые конструкции для подъема. Чтобы лучше изучить поворотные, видео на эту тему будет представлено в дополнение к теоретической информации.

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме .

Схема и чертеж лестницы с размерами по высоте и ширине

Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

• Глубина, ширина, высота ступеней по всей длине конструкции не должны меняться. Это обеспечивает удобство и безопасность движения;
• Ширина лестничного проема для прямых маршей должна быть от 900 мм, для винтовых сооружений от 800 мм;
• Высота ограждения 900-1200 мм. Лучше если оно предусмотрено по обеим сторонам лестницы;

Чертеж с размерами высоты перил лестницы

Глубина прямых ступеней рекомендуется от 200 до 400 мм (оптимальная от 250 до 320 мм). Для забежных конструкций по узкой части минимум 100 мм, по широкой до 400 мм, посередине 200-250 мм. Разрешается нависание проступей до 50 мм;
Высота ступеней должна быть в диапазоне 100-180 мм;
Угол уклона до 45˚;
Если лестница выходит непосредственно к двери, то оборудуется дополнительная площадка шириной не менее метра;
Рекомендуемое количество ступеней для одного марша – 18 шт. Для забежных лестниц -16 шт;
Высота прохода не меньше 1 900-2 000 мм (минимальное расстояние от ступени до перекрытия второго этажа);
Толщина материала для конструкции.

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

Чертеж лестницы на второй этаж

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

1. Высоту.
2. Длину.
3. Ширину.
4. Угол наклона.
5. Число ступеней.
6. Высоту проступи.
7. Ширину ступени.
8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

1. Высокий уровень комфортабельности – 1,5 м.
2. Среднее значение зоны комфорта – 1-1,2 м.
3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

1. Среднее значение зоны комфорта – 1,4 м.
2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

1. Высота лестницы.
2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Поворот на 90 градусов

Во время расчета отмечается точка «А», от которой откладываться прямой отрезок АС. В такой ситуации можно выбрать 2 варианта по расположению ступенек:

• отрезок АС пересекает угловую ступень ровно посередине;
• 2 ступени краями касаются отрезка АС.

При выборе последнего варианта откладываться отрезок движения ac, как показывает схема. На криволинейном участке откладываем прямые b – это ширина ступеньки. После этого рассчитываем необходимое количество забежных ступенек. Пусть это ступеньки 1, 2, 3 и 4. Через край ступеньки 4 откладывается прямая ЕВ, на котором точка «В» — это место пересечения линий EB и CA. После этого с точки «А» в произвольном порядке откладывается линия AD, на ней обозначаются следующие точки: 2, 3 и 4. Это необходимо делать так, чтобы длинна отрезка 2A, отвечала двум частям, прямая 23 соответствовала трем, а отрезок 34 соответственно четырем. Имеется ввиду, что за одну часть необходимо принимать отрезок 1, равноценный какой-то единице измерения (например см).

Соедините точку 4 с точкой B. После этого с точек 2 и 3 необходимо провести прямые отрезки до линии AB, они должны быть параллельными В4. Точки, что Вы отметили на АВ, соединяем с 3 и 2, что расположены по линии ac. Эти проведенные отрезки устанавливают строение забежных ступеней.

Требования к повороту на марше

Главным принципом при строительстве любой конструкции в доме должна являться безопасность. И лишь потом позволено думать о комфорте. Лестницы с забежными ступенями обязаны в полной мере соответствовать этим двум условиям.

Можно сформулировать технические требования, которые должны сопровождать строительство такой конструкции:

• Соблюдение пропорций. Все ступеньки в марше должны быть одинаковой высоты. Как правило, размер не опускается ниже 100 мм и не превышает 160.
• Угол наклона марша не может быть больше 45 градусов. А оптимальным является число 30. При такой крутизне возможно самое комфортное перемещение.
• Минимальная ширина марша должна составлять 90 см. Ясное дело, что застройщик волен увеличивать этот параметр по своему усмотрению.
• Высота свободного прохода должна устанавливаться в диапазоне от 190 до 200 см. Но стандартные значения могут быть заменены на индивидуальные. Обычно берут показатель роста человека и прибавляют к нему ещё 10 см.
• Обязательно наличие качественных ограждений. Их высота может колебаться от 90 до 120 см.

Надёжное ограждение лестничного марша Источник koffkindom.ru

• Лестничный марш на второй этаж должен содержать не больше 16 ступеней. Это обуславливается отсутствием промежуточной площадки для отдыха.
• Нависание проступи забежной ступени не должно превышать 5 см.

Все материалы должны быть качественными и с высоким показателем прочности. А собранная лестница с забежными ступеньками – устойчивой. Это нужно, чтобы она выдерживала вес нескольких человек, одновременно ставших на неё. А к размерам самой забежной ступени предъявляются особые требования.

Государственный стандарт отмечает, что:

• Глубина проступи в самом широком месте не должна превышать 40 см.
• Самое узкое место должно быть не меньше 10 см.
• В центральной части проступь должна иметь 20 см.

Тем, кто собирается строить лестницу с двумя «забежными» поворотами (180 градусов), следует помнить, что между двумя маршами должна быть щель размерами не менее одной четверти от ширины лестничного пролёта. Если пренебречь этими правилами, ступени на повороте будут иметь глубину менее 10 см. А это запрещается правилами безопасности для передвижения.

Грамотный сквозной пролёт между двумя маршами Источник monolitmaster.net

Если отказаться от этого сквозного пролёта, а глубину проступи делать стандартную, придётся урезать их количество и увеличивать высоту каждой забежной ступени. Безопасность будет соблюдена, а вот комфортность полностью нарушится. И человеку придётся прилагать дополнительные усилия, чтобы пройти поворот.

Параметры лестницы с забежными ступенями 90 градусов

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• W — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• T — толщина тетевы — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• С1 — поворотных ступеней — зависит от Ваших предпочтений и геометрических характеристик лестницы

• С2 — нижних ступеней — количество ступеней до поворотных, зависит от Ваших предпочтений и геометрических характеристик дома

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Чертёж лестницы позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание: на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.
