Строительство крыши частного дома своими руками

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Выбор кровельного покрытия

В первую очередь необходимо определиться: чем перекрыть крышу частного дома? На данный момент существует много разнообразных кровельных покрытий с различными характеристиками.

Рассмотрим основные из них:

Металлочерепица из оцинкованной стали с защитным полимерным покрытием выпускается в листовом виде с имитацией рядов керамической черепицы. Это удобно при крыше простой формы (например, двускатной), но не подходит для конструкций сложных форм из-за большого количества отходов.

Во время дождя металлочерепица достаточно сильно шумит и потому требует дополнительной шумо- и теплоизоляции. Перекрыть крышу дома металлочерепицейбыстро и легко можно своими руками. Материал относится к средней ценовой категории.Похожими характеристиками, но более бюджетной ценой, обладает профнастил, также изготовляемый в виде листов.

Это кровельное покрытие не обладает высокой декоративностью, но легко монтируется и не требует специального ухода.

К экономичным вариантам кровли относится ондулин, представляющий листы прессованного картона с пропиткой битумом. Верхний слой этого материала покрыт минеральной крошкой, что хорошо защищает его от влаги.

Ондулин легко монтируется своими руками даже на сложные конструкции, так как легко и быстро режется.

К минусам покрытия относится быстрое выцветание на солнце и высокая восприимчивость к огню.

К наиболее дорогим кровельным материалам относится мягкая черепица, в основе которой лежит стеклохолст с нанесенными с одной стороны битумом и минеральной крошкой с другой.

Покрытие отлично защищает от влаги, не шумит при дожде, не выгорает на солнце. Гибкая черепица быстро и легко монтируется даже на крыши сложных конструкций, легко режется.

К недостаткам можно отнести достаточно долгий процесс укладки, требующий соблюдения целого ряда условий.

Дорогим удовольствием для крыши станет керамическая черепица, изготовленная путем обжига натуральной глины и покрытием глазурью.

Этот материал имеет высокие эксплуатационные характеристики: долгий срок службы, подавление внешних шумов, сохранение декоративного вида.

Однако материал имеет большой вес и нужно критично оценить состояние фундамента дома и самой стропильной системы на предмет того, выдержат ли они подобную нагрузку.

Помните, что правильно выбранный кровельный материал – это половина успеха в деле перекрытия крыши.

Определение необходимого количества кровельного материала зависит от площади крыши, рассчитать которую несложно самостоятельно.

Важно прибавить к полученному числу квадратных метров 10-15% из-за укладки кровли внахлест и до 25% если крыша имеет сложную форму и потребует частой резки материала

Подготовительные работы

Важным этапом, помимо планирования конструкции кровли, является выбор кровельного материала. От этого зависит многое. Например, то, какая в итоге будет использоваться стропильная система.
Стоит также учитывать, что материал оказывает определенное давление на крышу. Поэтому стропила нужно обустроить так, чтобы они выдерживали необходимую нагрузку. Помимо этого, следует предусмотреть, как будут крепиться элементы кровли. С помощью расчета можно определить, нужна ли дополнительная конструкция, которая усиливает стропильную систему.
Для верного расчета рекомендуется сделать чертеж будущей крыши

Важно, чтобы он получился разборчивым. На нем обязательно должны быть показаны узлы соединения стропил и элементы, предназначенные для усиления конструкции крыш частных домов.
Если кровлю планируется выстилать черепицей, то следует предварительно рассчитать размеры стропильной системы, базиса и стен, учитывая при этом вес самого материала.
Для того чтобы сделать стропильную конструкцию, рекомендуется брать за основу древесину хвойных пород

При этом её влажность не должна превышать 20%. Кроме того, её следует обработать антисептиком.
Позаботьтесь о наличии материалов для гидро и пароизоляции. Понадобится утеплитель, гвозди, саморезы и шурупы.

Утепление крыши

После того как стропильная конструкция завершена, крышу можно утеплять. Эти работы следует проводить до укладки кровельного материала. Выбор утеплителя выполняется еще на этапе проектирования. Теплоизоляция важна для крыши потому, что она служит защитой конструкции от перепадов температур, а это напрямую влияет на долговечность материалов. Кроме того, при правильной теплоизоляции водяной пар будет образовываться только ближе к внешнему краю кровли.

Качественный теплоизоляционный материал должен обладать следующими характеристиками:

1. Влагоустойчивость.
2. Устойчивость к перепадам температуры.
3. Медленный процесс теплообмена с внешней средой.
4. Устойчивость к различным механическим нагрузкам.
5. Низкая горючесть.
6. Экологичность.
7. Отсутствие выделения вредных веществ.
8. Плотность не более 250 килограмм на квадратный метр.

Сегодня в качестве теплоизоляции часто используют минеральную вату

Кроме того, стоит обратить внимание на такой материал, как вспененное стекло

Для обеспечения надежной защиты теплоизоляции от влаги следует с внешней стороны стропил настелить слой гидроизоляции. Поверх планки необходимо набить обрешетки. На них будет уложена кровля. Кроме того, они используются для крепления гидроизоляции.

Фото крыши дома своими руками

Также рекомендуем просмотреть:

• Конек крыши
• Система крыши
• Угол крыши
• Устройство крыши
• Ломаная крыша
• Проект крыши
• Утепление крыши
• Четырехскатная крыша
• Мансардная крыша
• Вальмовая крыша
• Труба на крыше
• Крыша из ондулина
• Гидроизоляция крыши
• Течет крыша
• Ремонт крыши
• Правильная крыша
• Плоская крыша
• Крыша из шифера
• Как сделать крышу
• Стропильная система
• Крыша из металлочерепицы
• Снегозадержатели на крышу
• Кровля крыши
• Снег на крыше
• Профнастил для крыши
• Крыша гаража
• Красивая крыша
• Зеленая крыша
• Установка крыши
• Двухскатная крыша
• Односкатная крыша
• Крыша бани
• Монтаж крыши
• Покрыть крышу
• Крыша дома

Установка стропил для двухскатной крыши своими руками

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

• симметрично по центру;
• со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

• Анкера, которые незаменимы для монолитных материалов.
• Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
• Скобы.
• Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
• Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

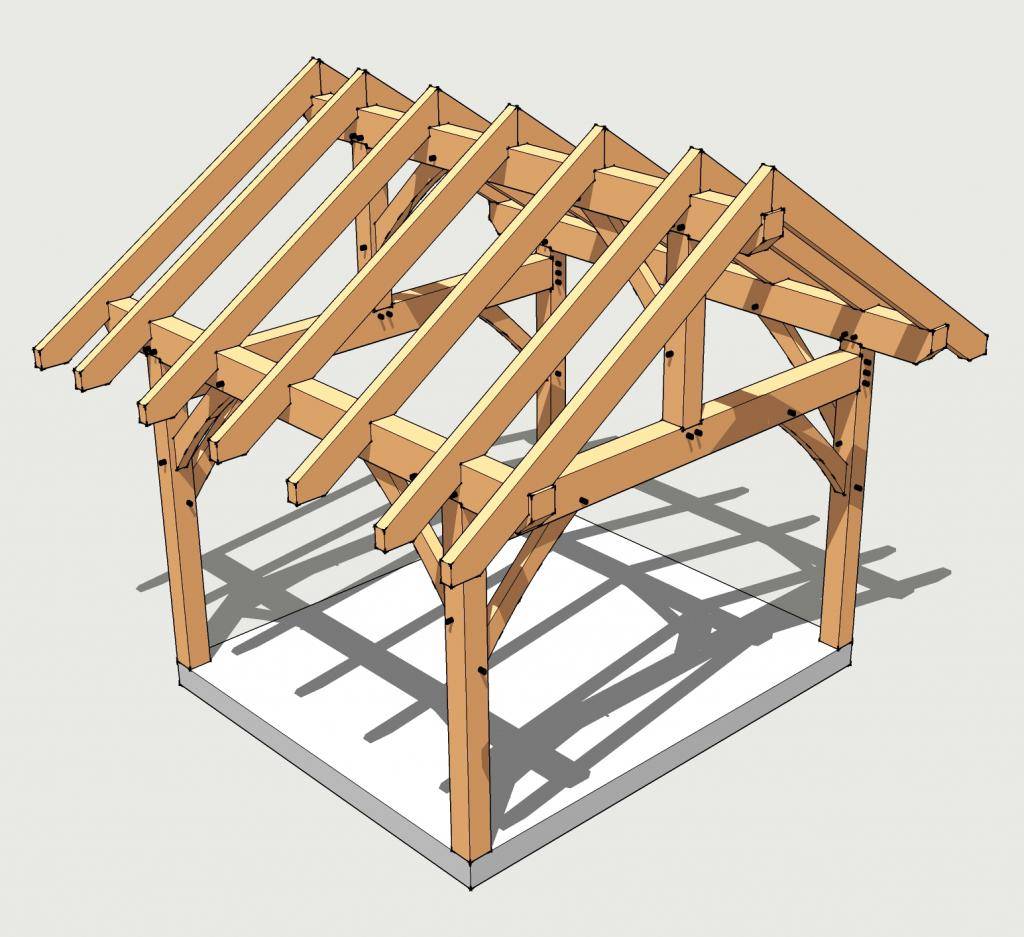

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

• Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
• Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

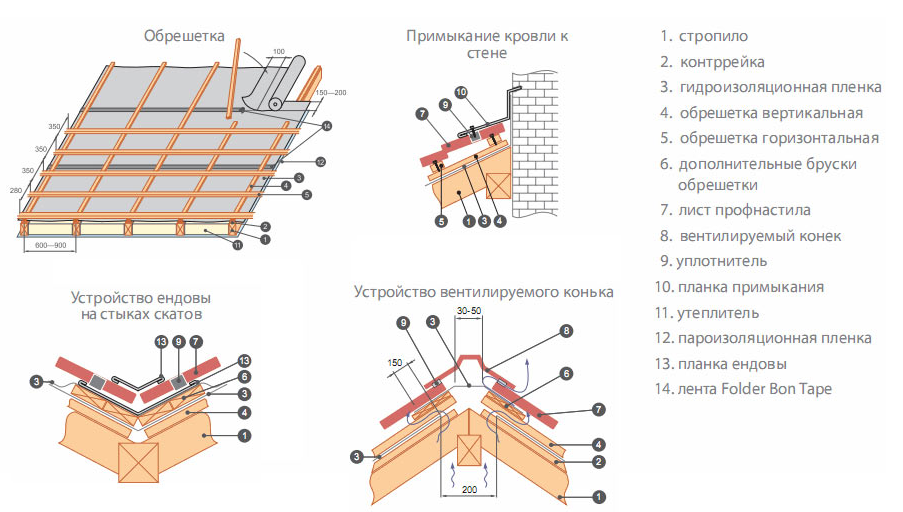

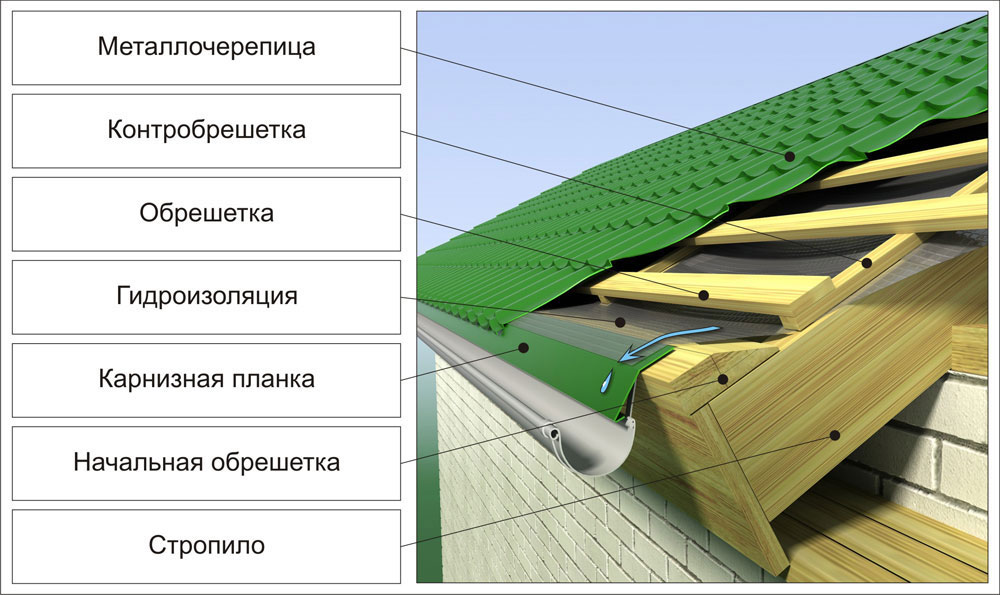

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

• мягкая кровля укладывается на сплошную обрешетку без зазоров;
• для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
• шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Процесс возведения крыши

Приведённая ниже пошаговая инструкция по возведению крыши своими руками позволит избежать ошибок и построить крышу правильно. Технология производства работ включает в себя несколько этапов.

Составление чертежа конструкции крыши

Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.

Монтаж мауэрлата

Обычно мауэрлат изготавливают из бруса сечением 150×100 (150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500—2000 мм., в брусе конструкции высверливают под них отверстия.

Монтаж стропильной системы

Это следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80×160 мм.) до 1800 мм. (при сечении бруса 90×180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80×200 (100×200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.

Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов, он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.

Крепление стропил

К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100×150 или 200×100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.

Виды крыш

• 1 Виды крыш
• 2 Составляющие элементы конструкции крыши

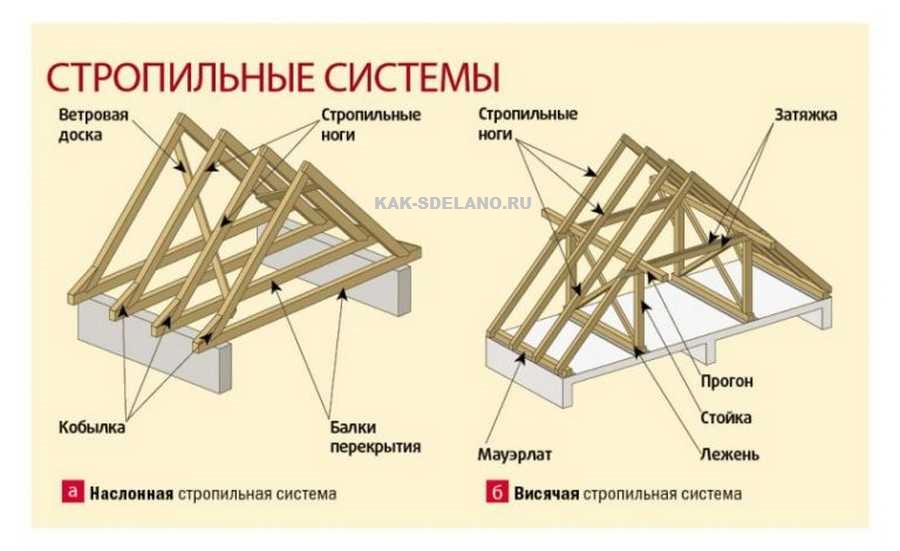

  • 2.1 Стропильные системы
    • 2.1.1 Видео: примерная конструкция стропильной системы двускатной крыши
    • 2.1.2 Наслонная система стропил
    • 2.1.3 Видео: как устанавливают мауэрлат на стены

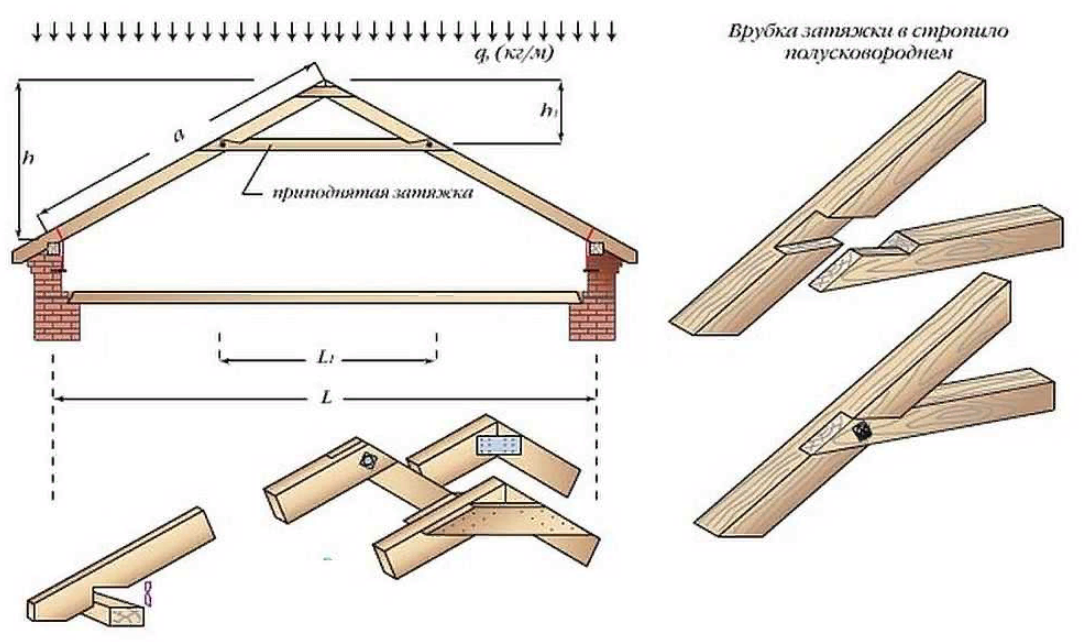

    • 2.1.4 Висячая стропильная система
    • 2.1.5 Видео: пример монтажа стропильной системы
• 3 Монтаж черепичной кровли
  • 3.1 Общие принципы монтажа черепичной кровли
  • 3.2 Пошаговая инструкция перекрытия крыши черепичной кровлей
    • 3.2.1 Монтаж основы под кровельный материал
    • 3.2.2  Монтаж черепицы на подготовленную обрешетку

Как говорилось выше, существует несколько видов крыш. Выбирая подходящий для конкретного строения вариант, стоит рассмотреть некоторые их них, чтобы знать, что они из себя представляют.

Различные типы крыш …

На сегодняшний день в строительной практике устраивают следующие основные виды крыш: двускатные, односкатные, двускатные с откосом, шатровые, мансардные, вальмовые четырехскатные, полувальмовые, многоскатные.

… от самый простых, до весьма сложных

Односкатная крыша

Этот вариант обычно применяется для покрытия гаражей или хозяйственных построек, но иногда такую крышу устраивают и для жилых частных домов.

Подобную конструкцию можно назвать одной из самых простых из всех существующих, особенно в тех случаях, когда уклон ската совсем небольшой. Если же в планах обустроить под крышей еще одно помещение, то конструкция несколько усложняется. Но тем не менее это вид крыш самый экономный по расходу кровельного покрытия и пиломатериала.

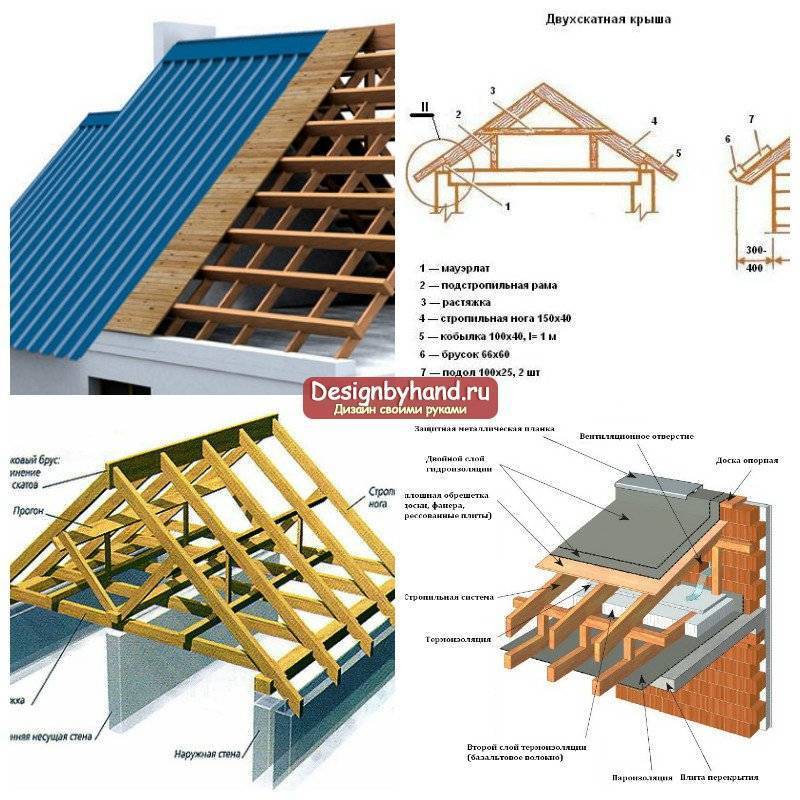

Двускатная крыша

Двускатный вариант крыши считается традиционным для жилых домов и устанавливается чаще всех остальных видов. Видимо, это связано с тем, что такую крышу можно устроить при любой конструкции строения. Уклон скатов будет зависеть от расстояния между наружными стенами и расположения несущих стен внутри дома.

Шатровая крыша

Это достаточно сложная конструкция, которая почти не применяется в последнее время. Однако, если решено выбрать именно ее, то лучше применять для устройства балочно-затяжную систему с подкосами и стойками.

Крыша состоит из четырех равнобедренных треугольников — их вершины сходятся в одной точке. Шатровая крыша напоминает четырехгранную пирамиду или шатер, отсюда и пошло ее название.

Двускатная крыша со скосом

Такая крыша устраивается по схеме двускатной крыши, но имеет скосы разных уклонов в фасадной части.

Вальмовая или четырехскатная крыша

Эта конструкция несколько напоминает шатровый вариант крыши, но, в отличие от него, в ней присутствует конек. Крыша довольно сложна в устройстве, и чаще всего для ее постройки используют схему с двойными затяжками и балками.

Полувальмовая крыша

Эта конструкция в последние годы почти не используется, так как достаточно сложна в устройстве. Если ее выбирают, то в основном устраивают по стропильной схеме с затяжками.

Многоскатная крыша

Подобную крышу устраивают в домах со сложными планировками, или же если к основному зданию сделана пристройка. Конструкция многоскатной крыши — достаточно сложная, и ее применяют лишь в крайних случаях.

Мансардная крыша

Мансардную крышу простой в исполнении не назовешь …

Благодаря тому, что такая конструкция позволяет решить сразу две задачи – получить дополнительную комнату одновременно с надежной кровлей, мансардный вариант можно назвать одним из самых популярных после двухскатного типа.

… но при определенных условиях жилую мансарду можно расположить и под обычной двускатной крышей

Уклон крыши

Очень важно сделать правильный уклон крыши — от этого будет зависеть долговечность не только покрывающей дом конструкции, но и всего здания. В регионах с холодными зимами и большим количеством снега уклон играет особо важную роль, так как если он будет недостаточным, то на поверхности будут собираться сугробы, которые при таянии могут просто провалить кровлю

Именно поэтому уклон рекомендовано делать не менее 40 – 45 градусов.

Кроме места расположения строения, на выбор уклона крыши влияет и кровельный материал. Так, если для покрытия планируется использование черепицы или шифера, то уклон не должен быть меньше 25 градусов, иначе на стыках вода может просачиваться в чердачное помещение, так как будет маленькая интенсивность стекания воды.

При устройстве двускатной конструкции, уклон обычно делают от 30 до 45, а односкатной 25 – 30 градусов.

Строительство крыши частного дома своими руками. Как правильно построить самому — инструкция

Прежде чем приступать к проектированию, а затем и к возведению крыши частного дома, нужно изучить устройство стропильного каркаса, расположение и название его элементов. Нижний рисунок, как раз поможет в этом разобраться.

После того, как окончена стадия проектирования, подготовлены материалы и инструменты, приступают к строительству верхней части здания. Настоящая инструкция носит рекомендательный характер, относящийся ко всем видам скатных крыш. Разделы отражают ряд последовательных этапов возведения кровли.

Как поставить мауэрлат?

На верхнем рисунке видно, что весь стропильный каркас опирается на деревянные балки (мауэрлат) , уложенные поверх внешних стен дома. Для этого обычно используют брус 100х100 мм или два бруса 100х50 мм.

Опорная рама принимает нагрузку в местах опоры стропильных элементов и равномерно её распределяют по всему периметру наружных стен. Балки, которые принимают нагрузку на внутренних стенах, называют лежнями.

Балки мауэрлата укладывают поверх гидроизоляции горизонтальной поверхности стен . Перед этим сверху в стенах высверливают посадочные места, в которые устанавливают анкерные болты с шагом от 0,5 до 1,5 метров.

В свою очередь в балках сверлят отверстия, через которые продевают концы болтов. Под гайку с шайбой отверстия уширяют так, чтобы крепёж был скрыт в массиве мауэрлата. Что касается деревянных домов, то мауэрлатом могут быть сами стены.

Важно. Если мауэрлат состоит из сдвоенного бруса, то их соединяют между собой саморезами

Иногда применяют дополнительное крепление в виде скоб.

Как собрать стропила?

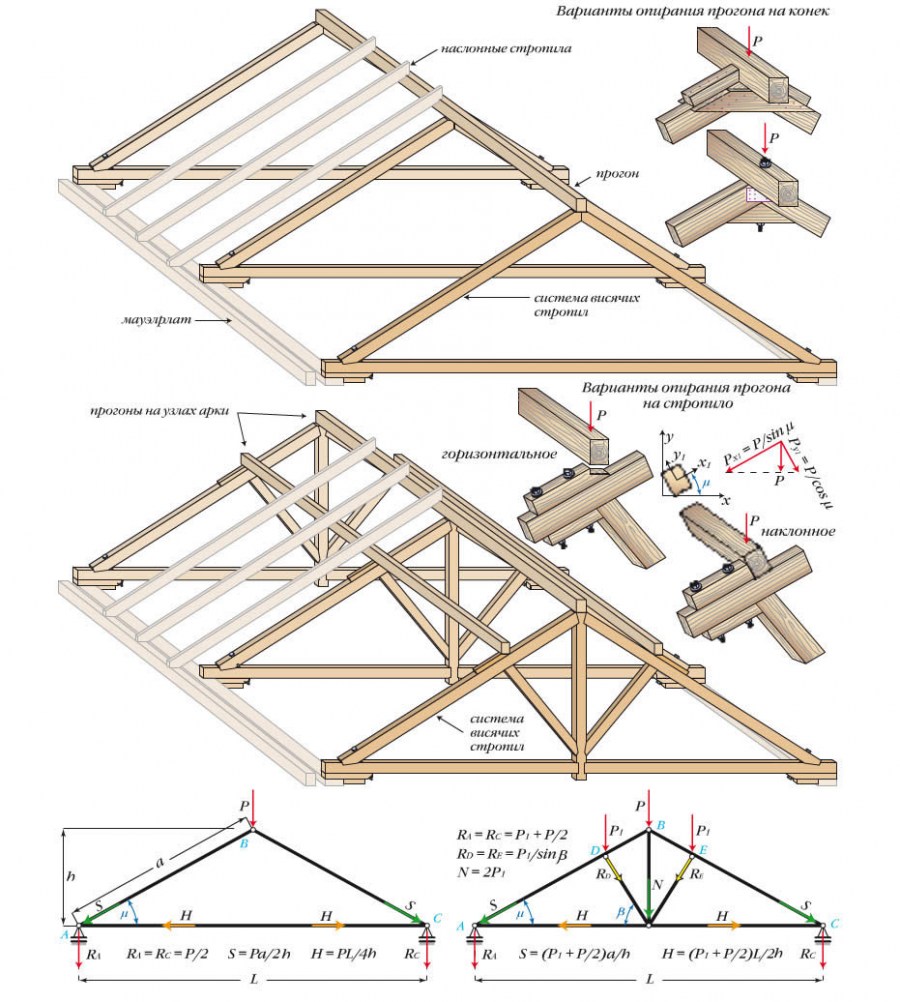

Как правило, стропила внизу опирают на мауэрлат, а вверху на коньковую балку. При больших пролётах и наличии центральной внутренней стены на неё укладывают центральную нижнюю балку (лежень) противолежащую коньку. На лежень устанавливают стойки, на которые сверху опирается коньковая балка.

В вальмовых крышах по углам от мауэрлата до торца конька устанавливают диагональные балки – накосные стропила. Углы, образованные балками мауэрлата, стягиваются брусом . На него устанавливают стойки – шпренгели, которые подпирают накосные стропила. Пространство между ними и мауэрлатом заполняют наклонными балками – нарожниками.

Всё это вместе образует мощную опорную стропильную систему способную выдержать довольно существенные, как снеговые, так и ветровые нагрузки.

Стропильная система вальмовой крыши:

Крепление стропил к мауэрлату выполняются при помощи запилов . В местах опирания в нижних концах стропил заранее делают запилы, которые дают возможность плотно прижать стропило к мауэрлату.

Проёмы выпиливают на земле на распиловочном станке или с помощью ручной дисковой пилы. Для надёжного крепления стропила дополнительно крепят к опорной раме металлическими перфорированными уголками с саморезами.

Узлы крепления стропил к мауэрлату:

Внимание. Чтобы избежать ошибок, для запилов делают шаблон

Его прикладывают к месту будущего соединения, обводят контур выемки маркером. По полученной линии выпиливают выемку в каждой стропилине.

Выбор уклона кровли – каким он должен быть

К выбору уклона крыши стоит подходить ответственно — от него может зависеть срок эксплуатации всей кровли и даже дома. В регионах с большим количеством осадков слишком маленький уклон может стать фатальной ошибкой, когда из-за большого слоя снега крыша будет повреждена. Чтобы этого не произошло, минимальный уклон крыши должен составлять 40 градусов.

Также при выборе угла наклоны крыши стоит обращать внимание на то, из какого материала она будет сделана. Например, при выборе неправильного уклона для крыши из шифера или черепицы есть риск того, что в местах стыков материала может попадать вода от осадков

Для снижения риска того, что вода будет просачиваться, лучше делать уклон от 25 градусов, если в планах организовать односкатную крышу.  Если будет организовываться двускатная, нужно сделать уклон от 30 до 45 градусов. При соблюдении норм уклона получится избежать излишней сырости в доме.

Уклон во многом определяет способность крыши выдержать нагрузку снега. Фото: Мир Квартир

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Установка стропил

Все необходимые элементы для стропил следует показать на чертеже. Стропилами могут быть доски сечением 150 на 50 миллиметров. Конструкция и вес материала зависит от устанавливаемого типа крыши. Так, для вальмовой кровли монтируются обычно диагональные стропила и нарожники (нужны для поддержания диагональных опор с двух сторон). Они упираются нижним концом на мауэрлат. При этом верхние части должны размещаться на конёк. В некоторых случаях они упираются на противоположное стропило. В итоге получаются строительные фермы. Между собой их можно соединить при помощи конькового бруса.

Для расчета шага стропильных ног и их количества нужно сделать следующее:

1. Взять общую длину ската и получить произведение этого значения с выбранным расстоянием.
2. Затем к этому результату прибивать 1 и округлить до ближайшего целого. В итоге получится нужное количество стропил.
3. Для расчета шага нужно длину ската крыши разделить на полученное ранее значение.

Пример расчёта:

• Длина кровельного ската – 15 метров.
• Величина шага – 0,5 метров.
• Для ската потребуется стропил – 31 шт. (15/0,5+1=31)
• Длина шага = 15/31=0,48

Ещё следует правильно рассчитать габариты стропильной ноги. Тут действует следующее правило — чем она длиннее, тем шаг между ними будет меньше. Учтите, слишком длинная конструкция будет неустойчивой. Для уменьшения нагрузки можно использовать подпирающие стойки.

Двускатные крыши имеют строительные системы в виде набора треугольников, связанные вверху продольным брусом. Крепятся стропила различными способами. Например, методом врезки либо при помощи металлических уголков и железных скоб.

Односкатная крыша своими руками — чертежи и фото

Односкатная кровля может иметь различное исполнение. В зависимости от угла наклона принято выделять:

1. Плоские. Формируемая плоскость образуется с горизонтом угол не более 5 градусов;

2. Малоуклонные. Их угол с горизонталью находится в интервале 5 – 10 градусов;

3. Крутоуклонные. У таких конструкций скат образует с горизонтальной поверхностью угол более 30 градусов.

Два первых вида предъявляют повышенные требования к процессу устройства. Должна быть качественная изоляция поверхности и предусмотрен отводы воды.

Учитывая, что наклон ската сравнительно небольшой, снег на такой кровле сначала хорошо задерживается, формируя толстый слой, а затем начинает таять снизу. Тепло для этой цели генерирует сам дом.

Вывод

Как видите, монтаж металлочерепицы — дело относительно несложное. Имеющиеся в сети многочисленные видео и фото это подтверждают. Стропильная система под этот материал может быть не слишком мощной, так как вес его не особенно большой. Стропила и обрешётка в данном случае монтируются по стандартной методике. При установке же самих листов следует придерживаться всех положенных технологий: не резать материал болгаркой и правильно производить крепление всех доборных элементов. В этом случае кровля получится надёжной и её ремонт не потребуется максимально долгое время.
Подробная инструкция по монтажу кровли из металлочерепицы представлена на видео.
