Самодельные котлы для отопления частного дома

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода

Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива

Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина

Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Подготовка к изготовлению

Прежде чем разбираться в вопросе, как подключить котел отопления, собранный своими руками, важно разобраться в том, какие вам потребуются инструменты и материалы для выполнения сборки и монтажа. Котлы обычно изготавливаются из листовой стали

Оптимальная толщина материала 4–5 мм. Если вы можете себе позволить, то возьмите лучше жаростойкую разновидность. Учитывая, что она довольно дорогая, многие мастера берут обычную нержавейку

Котлы обычно изготавливаются из листовой стали. Оптимальная толщина материала 4–5 мм. Если вы можете себе позволить, то возьмите лучше жаростойкую разновидность. Учитывая, что она довольно дорогая, многие мастера берут обычную нержавейку.

Первый шаг, предшествующий разработке схемы будущего агрегата — это определение способа циркуляции теплоносителя по системе отопления. Если вода будет двигаться самостоятельно, используя принцип гравитационной циркуляции, то водяной бак нужно будет поднять на довольно большую высоту. В таком случае, вам потребуются трубы большого диаметра по всей системе отопления. Если диаметр трубы будет недостаточно большим, то вам не обойтись без монтажа циркуляционного насоса.

Стоит в нескольких словах описать особенности работы системы отопления с принудительной циркуляцией теплоносителя. У нее есть и преимущества, и недостатки. Трубы, используемые в данной системе, имеют небольшой диаметр, а значит, стоят дешевле. Кроме того, бак, прогревающий теплоноситель, не нужно поднимать высоко. Это были плюсы, а среди минусов можно отметить зависимость работы системы от наличия электроэнергии. Котел может просто взорваться, если в вашем доме отключат электричество.

Советы от профи:

• контуры отопления и патрубки, приваренные к котлу, рекомендуется делать из труб диаметром не менее 32 мм,
• учитывая, что при аварийной остановке циркуляционного насоса температура воды резко возрастает, а ее движение замедляется, следует позаботиться об исправности отопительного контура. Его лучше собрать, используя оцинкованные трубы. Не забудьте об обеспечении герметичности стыковочной резьбы с помощью сурика и льняной пакли.

Пиролизные агрегаты

У пиролизных установок есть одно преимущество перед традиционными: максимальная эффективность.

У них есть дополнительная камера. Там газы выделяются после сгорания топлива. Там они горят, выделяют тепловую энергию, а также нагревают помещение.

Оптимальной компоновкой было бы размещение камер одна над другой, одинаково, но на разной высоте. Размер газовой камеры дожигания должен составлять не менее 30-40 процентов объема основной камеры.

Пиролизные котлы требуют принудительной подачи воздуха. При мощности до 15 кВт в нижнюю дверь монтируется вентилятор. Заправка во время работы агрегата невозможна.

Простые варианты КДГ – конструкции с минимальными затратами

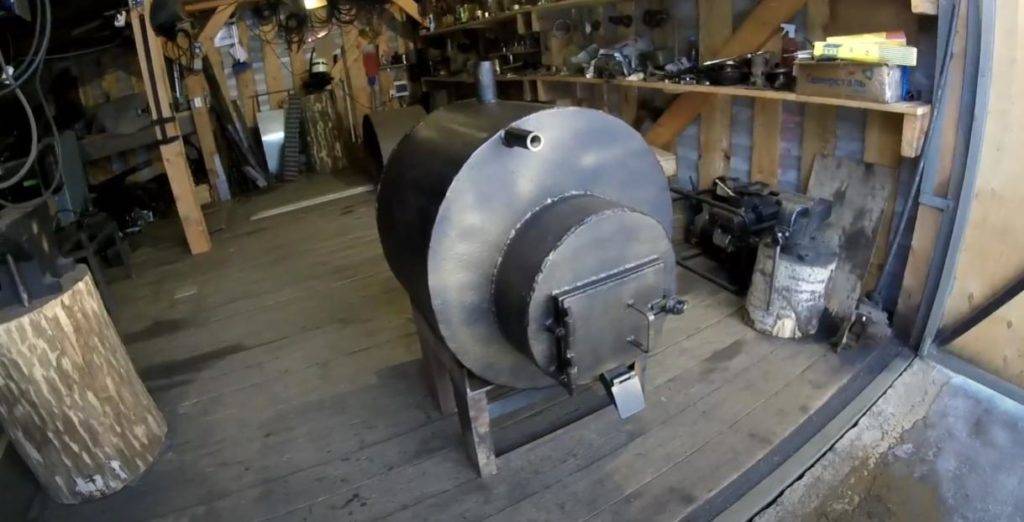

Если дровяной котел планируется установить на даче, в которой никто постоянно не живет, либо в хозпостройке, его рекомендуется делать из подручных материалов. Для этого многие используют кусок железной толстостенной трубы сечением 30 и длиной 85–90 см. Она играет роль корпуса.

В верхней части такого котла монтируется дымоход для удаления угарного газа. Его диаметр – 10–12 см. Он присоединяется к корпусу сваркой. Снизу делается дверка, ставятся колосники.

В корпусе монтируется (под уклоном) трубопровод малого диаметра. Он подключается к отопительной системе, по которой станет перемещаться горячая вода. Последняя используется и непосредственно для обогрева помещения, и для бытовых нужд.

КДГ изготавливают из старой бочки (схема с пояснениями ниже). Ее верхний обод следует обрезать, произвести его качественное выравнивание. Внутрь этой емкости помещают предварительно разрезанный резервуар с меньшими размерами.

Крышку делают из огнеупорного и прочного металла. К корпусу она должна прилегать полностью герметично. Для выхода угарных газов в бочке проделывается отверстие сечением 15 см. Дополнительно прорезается второй проем диаметром 10 см. По нему к топливу поступает воздух.

При желании такую отопительную конструкцию несложно модернизировать, оснастив ее грузом и вентилятором. Тогда на одной загрузке дров она сможет работать до 48–60 часов.

Виды отопительных котлов

Котлы, работающие на газу

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Котел из листового материала

Самодельный котел, который можно использовать для отопления здания, можно сделать своими руками, используя при этом:

• лист металла толщиной 4-5 мм;
• лист металла толщиной 10-12 мм;
• металлические уголки и решетка;
• трубы для дымоотвода.

Схема простого твердотопливного котла

Как сделать печь длительного горения, бубафоня из газового баллона

Пошаговая инструкция для изготовления котла на дровах:

• Из листового материала вырежьте детали, которые будут исполнять роль стенок в котле. Из металла толщиной 10-12 мм сделайте две перегородки для печки.
• В элементе, который будет устанавливаться сверху агрегата, вырежьте отверстие диаметром 100 мм под дымоход.

• К днищу приварите боковые стенки. После этого на вертикальные элементы полосы металла шириной 3 см для установки колосниковой решетки. Также присоедините к боковым панелям своеобразные опоры из металлической полосы для перегородок.

• Из металла вырежьте дверцы, которые при помощи крепежных элементов устанавливаются к котлу. При этом для топочной камеры и зольника сделайте отдельные заслонки.
• Приварите перегородки, которые будут создавать некий лабиринт на пути движения воздушных масс, что значительно повысит продуктивность печки.
• В листе металла для крышки сделайте отверстие для дымохода, куда приварите гильзу высотой 200 мм для установки дымоотводной трубы.
• Приварите крышку к корпусу котла и установите дымоход.
• Чтоб повысить эффективность отопительного прибора, обложите его шамотным кирпичом, который будет аккумулировать и постепенно отдавать тепловую энергию. При этом кладку выполняйте на расстоянии 15-20 см от корпуса печки. Воздушное пространство будет нагреваться, что создаст дополнительный источник тепловой энергии.

Также данный самодельный агрегат можно оснастить теплообменником, чтобы создать комплексную отопительную систему для всего здания.

Как повысить КПД твердотопливного котла, в том числе и изготовленного своими руками

Недостаток всех твердотопливных котлов в том, что часть тепла уносится в дымовую трубу, снижая их эффективность – особенно при прямой и высокой дымовой трубе. Чтобы уменьшить потери тепла, и увеличить КПД котлов на твердом топливе можно воспользоваться способами, которые я применил в своём доме.

Первый способ — использование энергии дымовых газов для дополнительного нагрева помещения

Для этого необходимо, чтобы твердотопливный котёл находился в подвальном помещении или в цокольном этаже дома и перепад высоты между подом топливника котла и верхним срезом дымовой трубы был достаточно большой – не менее 7 м.

Для использования тепла, которое уносится в дымовую трубу, в комнате или между комнатами возводится отопительная печь или отопительный щиток. Твердотопливный котёл располагается так, чтобы он находился под печью или щитком.

Конструкция отопительной печи выполняется так, что через её дымообороты проходят дымовые газы из котла.

При выходе из топливника печи устанавливается задвижка, которая закрывается при топке котла и открывается, когда необходимо протопить печку, например в межсезонье, когда котёл ещё не топится или в другом случае.

Рис. 7 Вариант расположения твердотопливного котла (горизонтального) в доме: 1 — теплообменник; 2 — корпус котла; 3 — плита или 14 — свод из кирпича (как вариант); 4 — обратка; 5 — циркуляционный насос; 6 — запорные краны; 7 — труба с нагретой водой (подающая); 8 — топливник печи; 9 — печь; 10 — задвижки; 11 — перекрытия; 12 — расширительный бак системы отопления; 13- дымовые каналы печи; 15 — топочная дверка; 16 — поддувальная камера.

Если вместо печи соорудить отопительный щиток, то здесь вообще никаких проблем, так как он представляет собой только дымовые каналы. Длина дымовых каналов рассчитывается, как и при кладке печи.

При таком варианте дымовые каналы печи или щитка аккумулируют часть тепла дымовых газов из котла, а в последствии отдают их в помещения. Даже когда радиаторы отопления уже остыли, стенки печи ещё долго излучают тепло, которое бы просто ушло наружу.

Второй способ — использование энергии газов для нагрева воды

Кроме этого, на твердотопливном котле можно установить самодельный водонагреватель, вода в котором будет нагреваться горячими газами, выходящими из котла, через металлическую дымовую трубу.

Проще всего такой водонагреватель изготовить из двух отрезков металлических труб диаметром 300-400 мм и 100-110 мм. Внутренняя труба служит одновременно дымовой трубой твердотопливного котла и нагревательным элементом, передавая энергию дымовых газов воде.

Третий способ — принудительная циркуляция теплоносителя

Этот способ позволяет повысить КПД котла на твердом топливе, который установлен в системе отопления с естественной циркуляцией на 20-25%.

Для этого необходимо параллельно вмонтировать в уже действующую систему циркуляционный насос с помощью байпаса, который позволяет переключать отопление на естественную и принудительную циркуляцию, в зависимости от того есть электроэнергия или нет.

Видео по теме:

Ниже Вы можете просмотреть видеоролик о том, как можно сделать своими руками твердотопливный котел:

Некоторые особенности

Конфигурация котла, его характеристики, чертежи будут зависеть от многих факторов:

• Материала. Подойдет обычная сталь (лист), но лучше всего – жароустойчивая нержавейка или чугун.
• Возможности хорошей обработки стали, надежного соединения деталей конструкции. Обычно для этого используют в основном болгарку, газовый резак и электросварку.
• Вида, характеристик топлива (жидкое или твердое). Сталь должна выдерживать высокие температуры, не деформироваться, не плавиться под их воздействием. Выдерживать внутреннее давление паров и газов без разрывов и трещин.
• Правильного расчета способа циркуляции теплоносителя. Будет ли она естественной ( за счет правильной манипуляции диаметрами труб, их наклоном, высоты бака и прочего) или принудительной (с использованием в схеме насоса).
• Учета давления паров, использования клапанов для сброски излишек газов, конденсата (монтаж обратки).

Выбор года!

С выбором определились – твердотопливный лучший вариант. Его можно приобрести в специальных магазинах, выбор сейчас огромный, но для этого нужно вложить определенную сумму денег, причем не малую!

Как вариант можно и самому смастерить этот агрегат, и сохранить свои сбережения на что-то масштабное. Какой котел для отопления лучше сделать решать конечно же не мне, я просто могу дать некоторые рекомендации по плану работы.

Для полной функциональности вашего шедевра нужно знать несколько очень важных моментов. Теплообменник стоит конструировать с большой площадью полосок, так он быстрее нагревается.

Читайте здесь: Беседка своими руками — основные этапы и пошаговое описание строительства (80 фото)

Топливо должно полностью сгорать, таким образом выделяя газ, из-за недочетов в конструкции топливо полностью не сгорит, в итоге вода будит очень медленно греться, и температура не поднимется до нужной отметки.

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

• Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
• Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
• Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
• Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
• Уровень, рулетка и карандаш (маркер) для нанесения разметки;
• Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем. Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

1 Виды отопительных систем

Самостоятельно соорудить котёл можно практически любой сложности. Главное, правильно подобрать модель для определённого помещения. Для этого стоит разобраться во всех преимуществах и недостатках разных видов оборудования.

Котлы для отопления частных домов бывают таких видов:

1. 1. Газовые. Этот вид оборудования лучше не рассматривать, так как для его установки понадобится согласование с контролирующими органами (газовой службой и т. п. ). При самостоятельном изготовлении вряд ли получится сделать котёл, который будет отвечать всем законодательным нормам.
2. 2. Электрические. Эти модели довольно популярны. Объясняется это простотой в изготовлении, монтаже, эксплуатации. Но недостатком являются высокие цены на газ. Такое оборудование в основном устанавливается для дачи или гаража (в целях периодического отопления дома).
3. 3. Жидкотопливные. Конструкция не является очень сложной для самостоятельного производства. Единственная сложность, с которой можно столкнуться, — настройка форсунков для подачи топлива. Это заставит задуматься, а стоит ли вообще выбирать такой вид оборудования для самостоятельного производства.
4. 4. Твердотопливные. Они по праву считаются самыми лучшими на рынке. Связано это с достаточно большой производительностью, особенно если установить автоматическую регулировку температуры с помощью дополнительного оборудования.

Самые популярные — котлы длительного горения. Пиролизные и пеллетные из-за сложностей в установке, сборке, наличии отдельных дорогостоящих компонентов устанавливаются гораздо реже.

Монтаж изготовленного котла

Перед тем, как произвести установку котла, требуется выбрать для него максимально подходящее место. Оно должно позволять правильно и легко производить следующие манипуляции:

1. Разводка необходимых труб системы отопления.
2. Удобно осуществлять подключение.
3. Контролировать процесс работы.
4. Обслуживать и производить ремонтные работы при необходимости.

Для достижения подобной цели, необходимо предварительно составить подробную схему размещения радиатора и разводки всех труб, принадлежащих к системе отопления

Кроме того, очень важно подобрать оптимальный вариант для расположения изготовленного котла. Как правило, подобное оборудование имеет компактные размеры, потому их можно поставить на первом этаже жилого дома, многие производят установку в подвале

Специалисты рекомендуют ТЭНовые котлы крепить на стене посредством применения специальных дюбелей. Если речь идет об электродных котлах, их требуется устанавливать на трубах отопительной системы, также можно произвести их закрепление к стене посредством применения хомутов. Индукционные котлы по причине их большого веса рекомендуется монтировать на полу, строго в вертикальном положении.

Процесс подключения выполненного своими руками электрокотла производится строго к отдельному автомату, который расположен в электрическом щитке и к заземляющему контуру. Щиток должен быть рассчитан на самые высокие показатели мощности котла, а проверку качества заземляющего контура желательно доверить специалисту.

Подводя итоги

Произвести качественный электрокотел своими руками и сэкономить материальные средства достаточно просто. Все что требуется, просто подойти максимально ответственно к процессу его сборки

Качество проведенных работ очень важно, так как процесс работы котла основан на циркуляции воды, которая при наличии проблем может дать течь. Это автоматически приведет к серьезным тратам материальных средств. Ответственный подход к выполнению электрического котла приведет к тому, что работать он будет максимально долго и эффективно

Ответственный подход к выполнению электрического котла приведет к тому, что работать он будет максимально долго и эффективно.

От теории к практике

Чаще желающие смастерить оборудование своими руками останавливают выбор на вертикальном твёрдотопливном котле. Процесс изготовления будет рассмотрен на примере твёрдотопливного котла для отопления дома площадью 100 м2. Эта система состоит из семи радиаторов и разводки системы водопровода.

Этапы

Итак, делаем теплообменник:

1. изготавливаем вертикальные основания теплообменника. Для этого берём четыре профильные трубы длиной по 30 см каждая, которые будут располагаться со стороны камеры сгорания;
2. в них газовым резаком делаем по четыре отверстия диаметром 5 см. Неровности убираем угловой шлифовальной машинкой (болгаркой). Должно получиться восемь отверстий;
3. в трубах, которые будут находиться в задней части оборудования, проделываем четыре отверстия диаметром 40 мм и четыре диаметром 50 мм. Все они должны располагаться со стороны соединения с передними стойками. В результате должно получиться по восемь отверстий;
4. в профильной трубе длиной 500 мм вырезаем отверстие для крепления патрубка, через который будет происходить вывод отработанной воды;
5. в верхней части задней стойки делаем отверстие для подачи воды в систему.

Изготовление котла для водяного отопления

Водная отопительная система представляет собой наиболее распространенный способ создания тепла в каждом уголке дома. Она включает в себя много элементов, главным среди которых является котел водяного отопления. Это устройство выполняет самую важную функцию — нагревает теплоноситель. Поскольку оно является незаменимым элементом, его нужно либо купить, либо изготовить самостоятельно.

Сделать своими руками можно такие виды котлов:

На рынке есть еще газовые устройства. Но, учитывая взрывоопасность газа, браться за самостоятельное производство таких агрегатов нельзя. Ведь малейшая ошибка при проектировании и изготовлении может обернуться очень плохими последствиями.

Каждый из видов котлов для обогрева дома имеет свои конструкционные особенности. Однако есть два общих признака:

1. Наличие емкости для нагрева воды. Может иметь вид цилиндрического бака или представлять собой систему соединенных между собой трубок.
2. Наличие источника тепла. В котлах длительного горения им являются дрова, пеллеты или любой другой вид твердого топлива. В электрических устройствах для частного дома теплоноситель нагревается благодаря малой электропроводности нихромовой нити или самой воды. Также его нагрев может происходить благодаря вихревым токам, которые возникают благодаря работе индукционной катушки.

Первый элемент играет ключевую роль, поскольку от него зависит эффективность, а точнее такая характеристика, как КПД самодельного котла для обогрева частного дома

Больше всего его важность ощущается в твердотопливных котлах длительного горения, ведь он должен впитывать как можно больше созданного при сгорании дров, брикетов или пеллет тепла

Эта его способность зависит от площади. Чем больше эта характеристика, тем больше тепла он впитывает, и тем больше охлаждаются угарные газы. В правильно сделанном отопительном котле длительного горения они охлаждаются до 120-150 °С .

Изготовление шахтного агрегата – порядок действий

Первый этап работ – сборка корпуса КДГ из заготовок толщиной 4 мм. Сначала к днищу самодельной конструкции привариваются боковые стенки, проемы для дверок и крышка свода. Внутри получившейся топки монтируются уголки. На них устанавливаются колосники. Готовое сооружение проваривается по всем имеющимся швам. Оно должно быть герметичным.

Вторая стадия – установка водяного контура (от корпуса он отдаляется на 2 см), собираемого из 3-миллиметровых заготовок, и приваривание к боковым стенкам кусков стальных полосок. Последние необходимы для прикрепления к ним обшивочных листов

Важно! Рубашка не охватывает зольную камеру. Она начинается на уровне колосников

Третий шаг – установка в котловой бак (в верхнюю часть) жаровых труб. Они монтируются в проемы, которые требуется сделать во фронтальной и задней стенках. Концы трубных изделий герметично провариваются. Затем из уголков изготавливаются колосники в виде решетки и дверцы. К последним изнутри прикрепляются два ряда стальной полосы, между которыми размещается уплотнитель притвора – шнур из асбеста. Колосники дополнительно выполняют функцию рассеивателя воздуха, направляемого в зольник вентилятором.

В стенки бака врезаются специальные приспособления – штуцеры. Они дают возможность выполнить подключение обратного и подающего трубопроводов. Ставится воздушный канал (на него сразу монтируют фланец для фиксации вентилятора) и патрубок дымоотводящего тракта. Воздуховод вводится в зольный отсек сзади (примерно посередине).

К корпусу привариваются закладные элементы для установки обшивки КДГ и дверные петли. Самодельный агрегат отделывается сверху и со всех боков утеплителем. Его крепление осуществляется шнуром. Выполняется прикручивание саморезами металлических листов к теплоизолятору и монтаж дверок.

Финал работ – подключение сверху котла модуля управления, монтаж вентилятора на фланце трубы для воздуха, температурного датчика под утеплитель на задней стенке. Установка продолжительного горения готова к использованию.

ТОП-11 лучших твердотопливных котлов

	Фото	Название	Рейтинг	Цена
Лучшие твердотопливные котлы длительного горения
#1		Stropuva S40U	4.95 / 5 1 – голос
#2		Candle S-18kW	4.9 / 5 1 – голос
Лучший пиролизный твердотопливный котел
#1		Buderus Logano S171-50 W	5 / 5
Лучшие классические твердотопливные котлы
#1		ZOTA Optima 20	4.95 / 5 2 – голоса
#2		Sime SOLIDA EV 5	4.9 / 5
#3		Protherm Бобер 40 DLO	4.85 / 5 1 – голос
#4		Bosch Solid 2000 B SFU 27	4.8 / 5 2 – голоса
#5		Kentatsu ELEGANT-03	4.75 / 5
Лучший двухконтурный твердотопливный котел
#1		Kiturami KRM 30R	4.95 / 5
Лучшие комбинированные твердотопливные котлы
#1		ZOTA Mix 20	4.9 / 5
#2		Теплодар Куппер ПРО 22	4.9 / 5

Способы реализации длительного горения

Основная проблема, преследующая пользователей котлов на дровах, заключается в отсутствии длительного горения. Нам приходится регулярно подбрасывать в их топки все новые порции дров. И если днем с этим еще можно как-то смириться, то ночью проблема обостряется – если не уделить оборудованию должного внимания, то топливо потухнет. Уже через час после затухания температура в комнатах начнет падать.

Данную проблему можно решить довольно интересным способом – встроить в котел на дровах электрический нагреватель (ТЭН). Длительного горения мы здесь не получим, но ТЭН сможет поддерживать в контуре определенную температуру, обеспечивая пользователей теплом. Правда, такой подход чреват большим расходом электроэнергии – за месяц может «нагореть» до нескольких тысяч рублей, в зависимости от площади домовладения и мощности самого ТЭНа.

Твердотопливные котлы длительного горения, работающие на дровах и угле, полностью решают проблему с частой загрузкой горючего. Некоторые из них могут гореть до нескольких дней, обеспечивая потребителей теплом. Длительное горение реализуется несколькими способами:

• Увеличением объема камеры сгорания в несколько раз;
• Применением схемы пиролизного горения;
• Путем частичной автоматизации подачи топлива.

Давайте посмотрим, что нам даст применение тех или иных методик.

Принципы самостоятельного конструирования

Конструирование котла условно можно разбить на четыре части: теоретические расчеты, составление схемы будущего котла (или коррекция имеющейся схемы), приобретение необходимых компонентов и непосредственно сборка и налаживание.

Ключевым моментом в самостоятельном конструировании является расчет параметров будущего котла. По известным формулам, рассчитывается объём отапливаемого пространства в кубометрах. Следующим этапом будет расчет выходной мощности котла, независимо от типа топлива. При расчете мощности необходимо использовать поправочный коэффициент, учитывающий теплоизоляцию помещения.

Зная необходимую мощность можно определяться с типом топлива и соответственно с конструкцией котла.

Конкретные схемы и расчеты в статье не приводятся — это материал отдельной брошюры. Формат этого материала предусматривает лишь предварительное ознакомление и теоретическое обоснование для самостоятельного моделирования. Даётся общее направление поиска необходимой для конструирования справочной информации.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как сделать индукционный котел своими руками? Как сделать самодельный электрокотел для отопления? Котел отопления своими руками: необходимые чертежи и особенности изделий Самодельные котлы отопления на твердом топливе: пошаговая инструкция сборки и особенности

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Как вам статья?

Мне нравитсяНе нравится

Комбинированный котел

Этот самодельный котел для водяного отопления представляет собой сочетание твердотопливного и электрического котлов. Последний расположен так, что его патрубок обратки одновременно является аналогичным патрубком комбинированного котла.

Во время работы горения дров теплоноситель просто омывает ТЭН и выходит из электрокотла в теплообменник. который находится внутри топочной камеры. Электрическая часть комбинированного котла является дополнительной и используется тогда, когда сгорели все дрова. ТЭН подбирают так, чтобы такой его характеристики, как мощность, хватало для поддержания минимальной температуры воды, циркулирующей по системе.

Изготовление твердотопливного пиролизного котла Строение, принцип работы и изготовление пиролизного котла Изготовление электрического котла для отопления дома Печь с котлом водяного отопления

Как вам статья?

Мне нравитсяНе нравится
