Для угловой ванны
Схема криволинейного экрана под ванну. Вот тут потребуется много терпения и умения. Экран изогнутой формы лучше и проще изготовить из пластика, он легко гнется, влагостойкий. Для установки каркаса необходимо прикрепить к полу направляющие, повторяя форму ванны. К верхней направляющей «жидкими гвоздями» крепятся деревянные брусочки, чтобы зафиксировать верхнюю направляющую. Вырезается панель и вставляется в направляющие. Нижний стык нужно замаскировать при помощи плинтуса такого же цвета. Эффектно смотрится угловая ванна с экраном кирпичной кладки, декорированной мозаичной плиткой.
Преимущества раздвижного оборудования
Раздвижное оборудование идеально подходит для маленьких помещений
Несмотря на всю простоту конструкции, раздвижные экраны под ванну прекрасно справляются с несколькими задачами:
- оснащение маскирует коммуникации;
- появляются дополнительные полки для хранения нужных вещей;
- является прекрасным элементом декора в современном интерьере.
Поскольку ванная ― это помещение с повышенной влажностью, нужно серьезно подойти к выбору материала для изделия. Раскладные экраны для ванной могут быть выполнены из таких материалов:
Пластиковые изделия

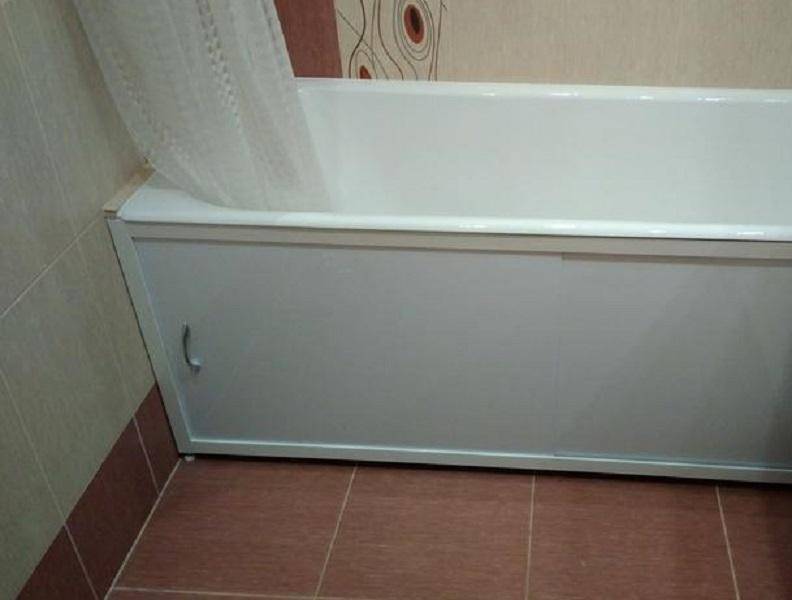

Раздвижной экран отличается простотой конструкции
Пластиковый раздвижной экран под ванну станет один из самых бюджетных вариантов для оформления санузла. На фасады таких моделей могут наноситься рисунки посредством фотопечати. Ассортимент пластиковых устройств очень велик: разнообразие оттенков, рисунков различной тематики, фурнитуры ― далеко не весь список элементов, присущих изделиям из полимерных материалов.
Совет: Стильно и оригинально выглядит пластиковый откидной экран под ванну. Как правило, в таких изделиях есть полочки, на которые можно расставить моющие средства и другие вещи. Единственный недостаток такой модели ― занимаемая площадь. Если у вас небольшой санузел, скорее всего, оснащение откидного типа станет не самым лучшим решением.

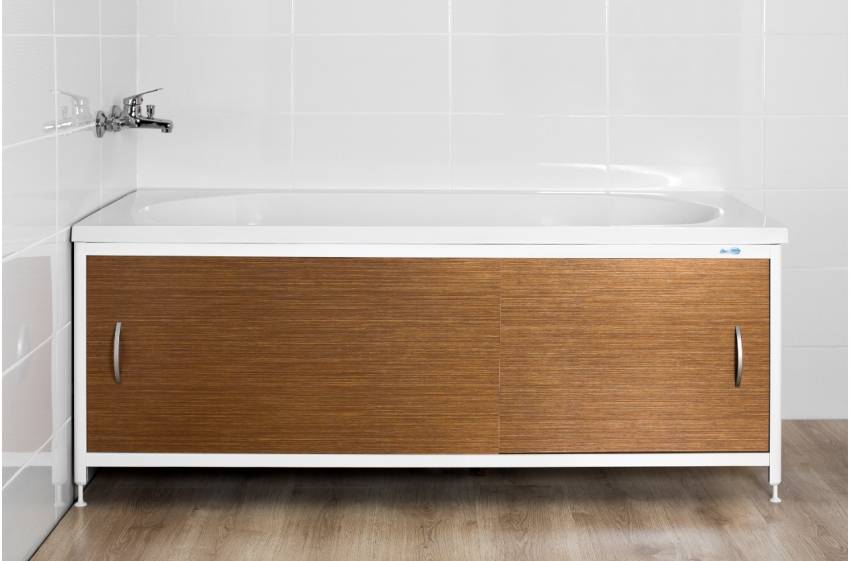

Модели из МДФ
Изделия из плит МДФ отличаются более высокой стоимостью
Распашной экран под ванну из МДФ (древесно-стружечной плиты) применяется достаточно часто, ведь у такого оборудования есть ряд преимуществ:
- Большое разнообразие цветов. Поэтому отыскать раздвижной МДФ экран под ванну нужного оттенка не составит никакого труда;
- Изделия стоят умеренно, по крайней мере, не дороже экранов из других материалов;
- Ухаживать за фасадами легко, для этого можно использовать просто влажные салфетки;
- Устройства довольно устойчивы к механическим воздействиям;
- Раздвижной МДФ экран для ванной прекрасно подойдет для больших помещений, где установлена другая банная мебель (тумбы, шкафы, стеллажи).
Структура труб из металлопластикового композита
Металлопластиковый трубопровод завоевал популярность благодаря сочетанию в себе прочности металла и гибкости полимера. Конструкция композитных труб – это многослойный «пирог» из слоев полиэтилена, армированных алюминиевой прослойкой.
Симбиоз пластика с металлом обеспечивает высокую механическую прочность, предупреждает диффузию кислорода из атмосферы и минимизирует тепловое расширение материала.
Внутренний полиэтиленовый «вкладыш» отличается абсолютной гладкостью, обеспечивая беспрепятственный проход транспортируемой среде и не допуская появление отложений, накипи. Полимер стоек к действию агрессивных веществ и не поддается коррозии.
Типовая структура трубы: внутренний полимерный слой, клей, алюминий, клеящий состав и внешний полиэтилен. Каждый элемент выполняет свою функцию
Сердечник из металла отвечает за жесткость изделия и повышает температурную стойкость трубопровода. Торцы алюминия стыкуются посредством лазерной сварки. Толщина алюминиевой гильзы составляет 0,15-0,75 мм – это позволяет выдерживать частые скачки температуры и высокий напор.
Наружный полимерный слой – особо прочный пластик, стойкий к механическим повреждениям, высокой влажности и агрессивным реагентам. Внешняя оболочка понижает интенсивность образования конденсата на трубах.
Оба слоя полиэтилена оберегают алюминиевый «рукав» от гальванического парообразования при контакте с латунной и стальной арматурой магистрали
Исходные характеристики изделия во многом определяются типом используемого полимера:
- PEX – полиэтилен высокого давления;
- PE-RT – термоустойчивый полимер;
- PE-R – полиэтилен;
- PP-R – полипропилен.
За монолитность всей сборки отвечает клеевой состав. Производители внедряют собственные запатентованные рецептуры, а ингредиенты и соотношение компонентов не афишируется. Качественный адгезионный слой нивелирует напряжение внутри конструкции между полимером и алюминием, не допускает расслоения и повышает износостойкость трубопровода.
Нюансы монтажа
Вопрос, как закрыть ванну экраном, не теряет своей актуальности, несмотря на кажущуюся простоту установки. Перед началом работ необходимо провести замеры и запастись расходниками и инструментами.
Потребуются:
- набор панелей в соответствии с размерами;
- рядовая часть панели – начальная полоса;
- направляющий профильный элемент;
- крепежные детали;
- клеевой состав;
- бруски из дерева.
Кроме того, понадобятся:
- угольник и рулетка;
- перфоратор;
- специальный нож;
- шуруповерт;
- степлер строительный.
Перед началом работ комнату необходимо привести в порядок – убрать весь мусор. Далее процесс строения можно разделить на несколько последовательных этапов.
Этап 1
С помощью линейки и рулетки необходимо провести линию, повторяющую изгибы ванны. Вертикальные линии в местах примыкания к стенам выводят уровнем. Основная точка отсчета – борт чаши, от которого ведут разметку.
Вторая линия должна проходить параллельно на расстоянии, равном толщине панелей. По полученным маркерам прокладывают профиль, разрезанный на фрагменты длиной 10 см.
С помощью перфоратора делают отверстия с шагом в 15 см. в углубления вбивают распорный дюбель, для надежности дополняют шурупами. Фиксировать нужно от внутреннего края.
Тоже интересно: Советы по выбору стекловолокнистых обоев для ванной
Этап 2
В том месте, где загибается борт, устанавливают бруски из дерева. Чтобы они точно вошли в зазор, размер их должен составлять примерно 6-7 см в длину и по 3 см высоты и толщины.
Предварительно края нужно обработать клеевым составом ил жидкими гвоздями. В этом месте нельзя монтировать бруски на шурупы, так как можно повредить поверхность чаши. К деревянным деталям присоединяют стартовую ленту при помощи степлера или саморезов.
Этап 3
Предварительно высчитав расстояние между внутренней нижней и верхней точкой каркаса, полученные размеры переносят на пластиковые листы. Далее вырезают нужные заготовки.
На первый фрагмент панели, который будет располагаться у стены, надевают стартовую ленту такой же длины. Для этого полосу смазывают клеем, слегка раздвигают края ножом и вставляют пластик.
Нижнюю часть фиксируют саморезами к профилю, но таким образом, чтобы они оставались на внутренней стороне. Впоследствии эта часть будет закрыта плинтусом. Верхнюю часть крепят на скобах или клеевом составе.
Этап 4
По такой схеме можно закрывать всю ванну, за исключением последнего фрагмента. Его нужно замерять отдельно и вырезать в соответствии с полученными параметрами.
В конце работы экран декорируется пластиковым плинтусом. Так как он хорошо гнется, придать нужную форму не составит проблем.
Особенности раздвижных панелей из МДФ
МДФ – это материал, который изготавливается посредством прессовки древесной стружки. Учитывая влажность ванной комнаты, экраны из МДФ изготавливаются с использованием влагостойкой пропитки. В качестве такой пропитки выступают специальные смолы.
Статья по теме:
Основные преимущества влагостойких конструкций из МДФ – практичность и довольно продолжительный эксплуатационный срок. Как и полимерные аналоги, эти изделия отличаются широким диапазоном цветовых решений. В качестве декора на них наносят различные рисунки и узоры. Для усиления влагостойких качеств поверхность МДФ плиты ламинируют пластиковыми плёнками.
Плита из этого материала имеет довольно большую массу, поэтому направляющие для неё изготавливают из прочных металлов. От экранов, выполненных из других материалов, МДФ конструкция отличается тем, что часто состоит из 3 створок. Причём средняя створка является неподвижной, а боковые открываются как в шкафах-купе. Наиболее распространённые размеры МДФ экранов под ванну: 150, 160, 170, 180 см.
При покупке раздвижного экрана из МДФ важно уточнить является ли материал влагостойким
Функции и модели экранов для ванной
Экран под ванну представляет собой панель, изготовленную из пластика, оргстекла, МДФ или других прочных материалов. В нижней части изделия имеются винтовые ножки, длину которых можно изменять посредством вкручивания и выкручивания. Панель удерживается каркасом, состоящим из 4-х, расположенных по периметру изделия, алюминиевых планок: двух горизонтальных и двух вертикальных.

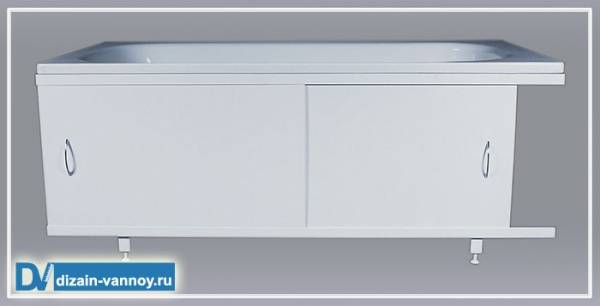

На фото раздвижной экран для ванны на регулируемых ножках
Этот каркас является основным усиливающим элементом, благодаря которому экран надежно фиксируют в вертикальном положении. Установка проста: собранное из комплектующих изделие наклоняют под небольшим углом и заводят верхней частью под ванну. Далее устанавливают в нужном положении и фиксируют с помощью выкручивания ножек.
Раздвижной экран перед установкой
Так монтируют любые модели экранов, или раздвижные. Первые отличаются от вторых конструкцией вертикальной панели. У раздвижных она может состоять из 2 и более частей, смещающихся относительно друг друга с помощью системы пазов и роликов.
экраны под ванну раздвижные
Материалы для изготовления экрана под ванную
Экран под ванну своими руками делают из:
- оцинкованного профиля, обшитого листовым материалом:
- влагостойким гипсокартоном;
- влагостойкой или ламинированной фанерой толщиной не менее 10 мм;
- ГВЛ (хороший выбор, так как абсолютно не боится влажности и не деформируется);
- кирпича;
- газобетона толщиной 50 мм;
- пластиковых панелей и направляющих для их монтажа (этот вариант исключительно декоративный, подходит только для чугунных или стальных ванн).
Все эти конструкции, кроме последней, нуждаются в финишной отделке. Чаще всего это керамогранит или керамическая плитка, такая же, как уложена на стены ванной комнаты.

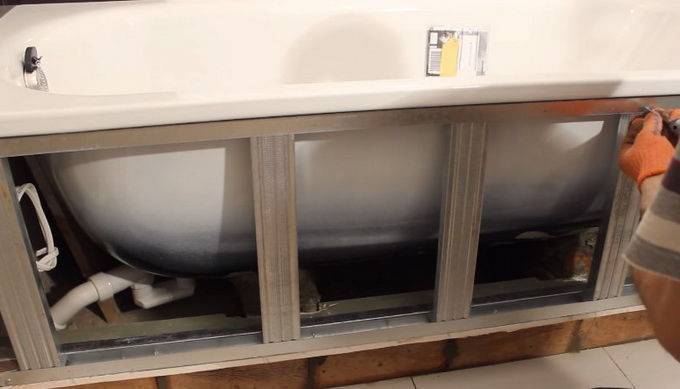

Наиболее распространенный вариант самодельного экрана для ванны — из профилей и гипсокартона. Чтобы конструкция была надежной и не прогибалась при нагрузках, профиля надо брать с толстой стенкой, можно — усиленные. Также обязательное условие — хорошее качество оцинковки. По возможности надо брать фирменные профиля, чтобы не было потом проблем — все-таки в ванной повышенная влажность — это норма.
Листовой материал для каркаса должен быть влагостойким. Это обязательное условие. И даже в этом случае перед монтажом не помешает его прогрунтовать составом, повышающим водоотталкивающие свойства. Неплохо, если этот состав еще и антибактериальный — защита от плесени и грибков не помешает.
Кирпичные экраны делают в основном под акриловые ванны — чтобы можно было часть нагрузки перенести на стенку из кирпича. Хотя, при желании, каркас из профиля можно сделать с достаточной несущей способностью — сделать двойные усиленные стойки.
Если решено делать экран под ванну из кирпича, его надо использовать керамический, красный. Силикатный лучше не брать из-за его гигроскопичности. Керамический кирпич тоже гигроскопичен, но впитывающая его способность меньше. Чтобы минимизировать возможные проблемы (раскрашивание от высокой влажности), кладку с внутренней стороны желательно покрыть слоем штукатурки. Это непросто, но при желании возможно — наносить раствор по мере возведения экрана. Особой аккуратности не требуется, главное — защитить кирпич от влаги.
Еще один вариант экрана под ванну, который можно сделать своими руками — из газобетона. Этот материал легко обрабатывается. Требуемый рельеф формируется легко, хоть острой железкой, а режется блок обычной пилой. При всем при том, блоки имеют неплохую несущую способность. Так что и этот материал может быть использован для самодельного экрана под акриловую ванную. К тому же блоки имеют большие размеры, так что складывается эта небольшая стеночка очень быстро.
Обратите внимание! На фото выше вы видите подработанный с одной стороны блок. Это сделано для того чтобы после укладки плитки она была вровень с бортиков ванной, а не выступала наружу. С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея
С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея.
На фото мастер держит подработанную часть направленной вниз, но при укладке блок переворачивают. В таком положении на его нижнюю часть наносится клей, который фиксирует блок к полу. Клей наносят еще на одну боковую грань и на верхнюю часть. Так обеспечивается фиксация с бортиком ванны и предыдущим блоком. Технология изготовления экрана под ванну из газобетона несложна, если есть хоть какой-то опыт кладки, справитесь.
Как сделать экран из гипсокартона, МДФ, OSB
Работать с гипсокартоном несложно, его стоимость невысока. Вначале устанавливается каркас, оптимально из металлического профиля, можно и из деревянного бруса размером 0,4х0,4 см. Брус предварительно обрабатывается антисептиком, желательно его покрыть влагостойким лаком, так каркас прослужит более долгое время. Каркас следует немного углубить ближе к ванне, ведь после установки гипсокартона на него будет уложен отделочный материал. При монтировании каркаса необходимо пользоваться строительным уровнем и отвесом. Влагостойкий гипсокартон имеет зеленый цвет.
https://youtube.com/watch?v=D8fI0SLrQXU%3F
Монтаж экрана:
- разметить лист гипсокартона;
- заготовки вырезать строительным ножом;
- наметить и вырезать техническое окошко. Прикрутить петли и навесить дверцу;
- соединение панелей осуществляется под углом 90 градусов саморезами;
- прикрепить плиты к каркасу саморезами через 10-15 см друг от друга;
- от пола и края ванны нужно оставить отступы около одного сантиметра, так как при попадании на гипсокартон влаги он может немного расшириться, набухнуть;
- гипсокартон грунтуют, поверх грунтовки укладывается выбранный отделочный материал – плитка керамическая, обшивка из пластиковых панелей и др.
Обшивка каркаса плитами МДФ, ОСП практически идентична монтажу экрана из гипсокартона, но есть один нюанс – перед установкой плиты обрабатываются специальным влагооталкивающим составом и тщательно грунтуются с обеих сторон.
https://youtube.com/watch?v=Fx4mko4OF38%3F
Виды экранов
Экраны для ванны бывают сплошные, распашные и раздвижные.
- Сплошной или глухой экран – декоративен, устанавливается просто и быстро, с использованием каркаса или без него, но имеет и минусы: затруднен доступ к сантехническим коммуникациям, нет возможности провести полноценную уборку помещения, не используется свободное пространство.
- Распашной – дает доступ к коммуникационным узлам, функционален, обеспечивает доступ для уборки, устанавливается на каркас, но распашные дверцы в открытом виде занимают свободное пространство комнаты.
- Раздвижной экран, — пожалуй, самый оптимальный вариант для ванных комнат. Сохраняется свободный доступ для уборки, проверки и ремонта сантехнических узлов. Устанавливается на каркас.
