Самостоятельное изготовление ворот и калитки из дерева

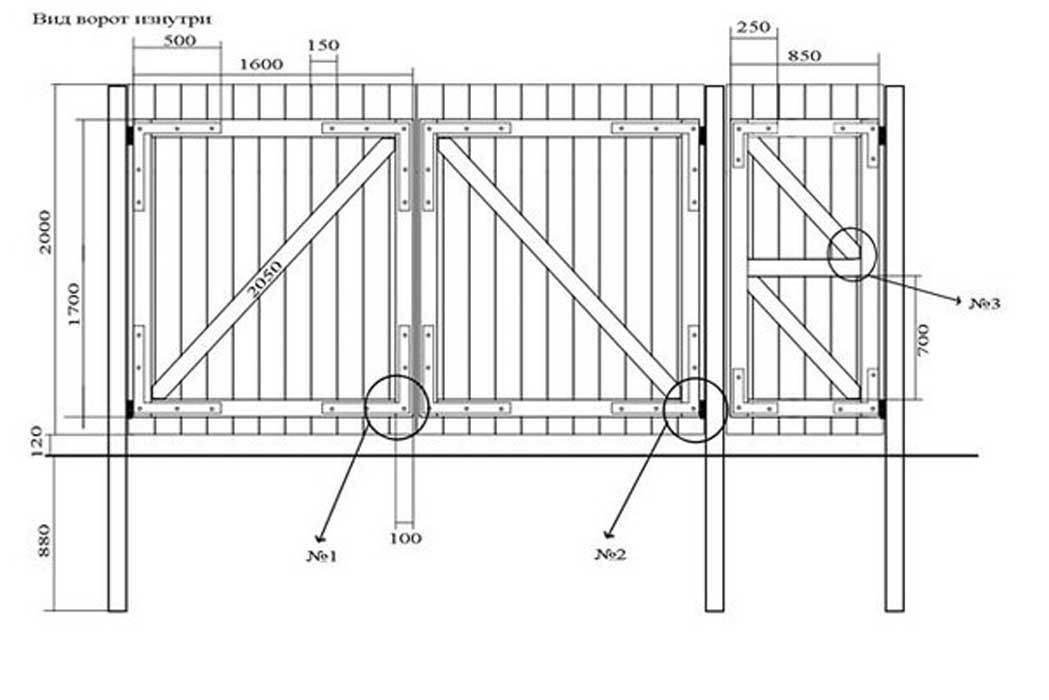

Схема деревянных ворот с калиткой стандартных размеров

Перед изготовлением делается чертеж ворот с размерами

Ворота для частного дома из дерева выполняются в соответствии с требованиями СНиП. Нормативы:

для проезда легковых автомобилей ширина проема должна достигать 240–260 см;
для проезда грузового транспорта – 320–340 см;
минимальная ширина калитки – 80 см.

Следует учитывать и другие особенности. Если перед воротами растут деревья и створка не может полностью открываться, ширину делают больше. Однако превышать величину в 3,5 м нежелательно: деревянная створка становится нестабильной.

Калитку же чаще делают более широкой – до 90–110 см.

Дерево для ворот: преимущества и недостатки

Гаражные ворота, сделанные из дерева, обладают массой достоинств:

При должной эксплуатации сроки службы натуральных деревянных изделий варьируются в пределах от 7 и до 10 лет.
Дерево является дышащим материалом, легко вбирающим в себя избыточную влагу и пар, часто присутствующие внутри гаражного помещения. Подобное свойство материала способствует понижению влажности внутри гаража и благоприятно сказывается на состоянии самого автомобиля.
Дешевизна и доступность материала – качества, играющие немаловажную роль при выборе заготовок из древесины, предназначенных для строительства гаражных ворот.
Материал легок в обработке – не требует каких-либо особых и дорогостоящих инструментов.

Однако, остановив свой выбор на древесном сырье, необходимом для строительства гаражных ворот, нужно знать и об имеющихся недостатках этого материала:

Нулевой огнестойкости деревянных конструкций.
Подверженности дерева заражению – грибком, плесенью, и воздействию со стороны насекомых.
Старения конструкции; через определенный момент времени – потери внешнего вида, ссыхания или разбухания сооружения, в зависимости от тех или иных погодных условий.

Важно! Для большей долговечности и сохранности гаражных ворот используют специальные пропитки, воздействие которых направлено на оберегание данного изделия

Другая методика

Схема металлического каркаса для ворот.

Деревянные ворота можно сделать из металлического каркаса. Данная методика считается более практичной, и она позволяет сделать легкое изделие. Необходимо учесть, что металлический каркас значительно продлевает эксплуатационный процесс всей конструкции. Качественная обшивка позволит скрыть каркас, придав воротам оригинальный внешний вид.

Деревянные ворота устанавливают на металлический каркас с помощью следующих инструментов и материалов:

трубы;
металлических прутьев;
брусьев;
саморезов;
цемента;
песка.

Первоначально устанавливают опоры. Их можно сделать из металлических труб. Сверху изделие покрывают специальным грунтом. Высота элементов будет являться высотой ворот плюс 1 м. Обустройство ям и подушек осуществляется аналогичным образом, как и в 1-м случае. Верхняя часть каждой опоры закрывается заглушкой. Это предотвратит попадание влаги. Деревянные ворота позволяют применять в качестве заглушек стальные колпаки.

Подготовленные детали соединяют между собой сваркой. Диагонали полученной конструкции должны иметь равные значения. Чтобы деревянные ворота были представлены в виде жесткого изделия, применяют прутья. Деревянная обшивка крепится к каркасу с помощью уголков. Их нужно приварить вверху и внизу конструкции, при этом соблюдается отступ от боковушек в 200-300 мм.

В каждом углу делают отверстия. Брусья крепят с помощью болтов. Их длина должна совпадать с шириной створки. На данный брус крепят доски для обшивки саморезами. Если этот процесс осуществляется без зазоров, тогда получится сплошное полотно. В противном случае применяется шаблон. Перед монтажом металлическая конструкция покрывается специальной грунтовкой в 2 слоя. Аналогичным образом поступают со 2-й створкой. При необходимости можно сделать из дерева калитку.

Как сделать калитку из дерева своими руками из штакетника

Шаг # 1 Чертеж

Несмотря на простоту конструкции, не обойтись без вычерчивания всех нюансов конструкции. Это может быть просто аккуратный эскиз «от руки». На нем наносятся размеры, делается разметка места расположения фурнитуры, указываются параметры столбов-опор. Эти данные позволят просчитать количество материалов, а затем и рассчитать стоимость готового объекта.

Шаг # 2 Каркас

Начинается изготовление калитки из создания каркаса. Для решетчатой модели он по стандарту имеет Z-образную форму, что обеспечивает конструкции нужные прочностные характеристики. Каркас делается так:

На земле или любой другой горизонтальной поверхности выкладывается 2 бруса длиной 1 200 мм сечением 30 х 30 мм.
Между ними по диагонали ложится такой же брус, при этом отмечаются места угловых стыков, которым ножовкой придается нужная форма. Места срезов должны быть выполнены точно по разметке и очень ровными, в противном случае получится кривой ненадежный каркас.
После выкладки согласно чертежу, все элементы между собой скручиваются, образуя формы буквы Z.

Шаг # 3 Полотно

Обшивка каркаса штакетинами происходит с использованием гвоздей/саморезов. Шаг между штучными элементами – на выбор мастера, вплоть до того, что может быть зашито полностью. Хотите, чтобы были просветы – тоже хорошо. Здесь еще и общее стилистическое решение всего ограждения (забор + ворота + калитка) имеет значение. По завершению должна получиться крепкая конструкция, удерживающая сама себя в напряжении и устойчивая к различным нагрузкам.

Шаг # 4 Столбы-опоры

Опорные элементы выполняются также из бруса сечением 100 х 100 мм. Выкапываются две ямы глубиной около метра, отстоящие друг от друга на ширину калитки. На дне выполняется дренажная подушка – песок + щебень мелкой фракции. Нижний конец столбиков обжигается паяльной лампой или горелкой – это защита от гниения

Опоры устанавливаются в ямы и закрепляются, при этом особое внимание уделяется соблюдения вертикальности элементов. Ямы засыпаются цементным раствором с включением песка и гравия

В процессе бетонирования слой за слоем тщательно утрамбовывается

Срок на застывание – от 10 дней.

Шаг # 5 Окончательная сборка

Итак, столбы надежно забетонированы. Далее следует монтаж фурнитуры на готовое полотно калитки. Крепление петель и замка выполняется на горизонтальные детали каркаса. Затем полото навешивается на опорный столб.

После выполнения всех технических этапов, наступает черед защитного и декоративного оформления конструкции. Вначале наносится специальная грунтовка по дереву, а затем калитка вскрывается лаком или краской, согласно инструкциям производителей этих составов.

Основные типы конструкций дачных ворот и их особенности

Если вы не захотите тратить силы и энергию на строительство деревянного забора и ворот для дачи собственноручно, вы можете приобрести уже готовые изделия в специализированном строительном магазине.

Их ассортимент достаточно обширен. Можно остановить выбор на вратах с резными узорами либо выбрать стандартные модели, выполненные из сплошных деревянных брусков. Первый вариант, конечно же, будет самым дорогим.

Резная калитка

Выбирая готовые конструкции, тщательно присматривайтесь к их внешнему виду. От качества деревянных деталей зависит долговечность ворот, поэтому они не должны иметь каких-либо повреждений и углублений. Также особо тщательно подбирайте размер изделия согласно параметрам вашего дачного участка.

Все ворота для обустройства дачи можно разделить на несколько типов, в зависимости от конструкции. Основными из них являются:

Изделия с калиткой и распашными створками. Этот вид дачных ворот является самым распространенным. Конструкция изделия настолько проста, что ее сможет соорудить своими руками любой хозяин, даже не обладающий специальными столярными или строительными навыками. Стандартная ширина калитки составляет около 1 м, а размер створок прямо зависит от практических потребностей и особенностей вашего участка. Если у вас легковой автомобиль, достаточно установить створки общей шириной до 2,6 м. Для габаритных грузовых машин размер должен соответствовать нормам и быть не меньше 3,5 м. А оптимальная высота — 2 м.

Изделия с калиткой и распашными створками

Деревянные откатные ворота в виде сплошного полотна. Такая конструкция для дачи используется в редких случаях. Принцип действия таких ворот, конечно же, намного удобнее предыдущего вида, поскольку легким движением руки можно мгновенно их отворить. Однако и стоимость их намного выше. Они зачастую оборудуются специальным откатным механизмом со встроенными подшипниковыми роликами и автоматикой. Чаще всего такие изделия сделаны из элитного деревянного бруса, и устанавливаются для обустройства не дачных участков, а частных домашних угодий.

Также сегодня выделяют разновидности дачных ворот в зависимости от типа укладки деревянного покрытия:

Врата на основе деревянного штакетника. Этот тип конструкции представляет собой простое устройство в виде равномерно расположенных досок, которые прикреплены к несущим балкам каркаса с определенным промежутком. С лицевой стороны такой забор выглядит эстетично, требует немного материалов и очень легко изготавливается своими руками. Зачастую врата и заборы из штакетника используются для ограждения дачных территорий.

Деревянный забор из штакетника

Изделия со сплошным покрытием из деревянных досок, расположенных вплотную. Этот способ укрытия каркаса забора или ворот деревянными панелями более надежен с точки зрения безопасности и маскировки частного участка от посторонних глаз. Такая конструкция зачастую укрепляется металлическим обрамлением и используется для обустройства домашних усадеб, а не дачных территорий.

Деревянные распашные ворота с элементами ковки

Как видите, существует несколько разных типов ворот, которые можно использовать для установки на даче. Выбор подходящей конструкции зависит только от ваших предпочтений и финансовых возможностей. Определившись с конкретной моделью изделия, вам нужно будет подумать о том, каким образом его можно лучше соорудить дома своими руками.

Подготовительные работы

Перед подготовкой требуемого материала и инструмента следует составить схему будущей конструкции и точно вычислить место ее размещения. Закончив с этими пунктами, стоит приступить к замеру входного проема. Для увеличения наглядности нелишним будет воспользоваться имеющимся эскизом и подогнать все значения под свой вариант.

Инструмент для работы Составление подробного эскиза позволит лучше ориентироваться по числу расходного материала и компонентов. Возведение конструкции предусматривает использование и подготовку следующих инструментов и материалов:

брус или металлический профиль 50×50 мм;
деревянные доски, имеющие ширину 100 мм и толщину 25 мм;
металлические навесные петли;
ножовка;
рулетка;
болгарка;
строительный уровень;
стальные уголки;
дрель с набором сверл и бит;
стамеска;
наждачная бумага;
грунтовка;
обрабатывающие составы;
набор кистей.

Установка ворот гаража из дерева

Подготавливаем для них ямки глубиной не меньше 1,2–1,5 м. При возведении любой опорной конструкции действует простое правило, чем глубже будут расположены столбы, тем устойчивее и надежнее будут стоять ворота. Обрезаем заготовки по требуемой высоте с учетом части опоры, которая будет находиться в грунте. Для увеличения прочности нелишним будет дополнительно усилить фундамент будущих опорных столбов, засыпав донья углублений небольшим количеством щебня фракции 5×20 и утрамбовав получившуюся подложку.

Установка столбов

Далее устанавливаем столбы, фиксируем по строительному уровню вертикальное положение и заливаем углубления бетонной или цементной смесью. Кроме этого, для придания большей практичности и эстетики можно обложить забетонированные места крупным камнем или кирпичом.

Устанавливаем опоры под распашные ворота своими руками

Обратите внимание! Если вы хотите, чтобы ворота простояли не один десяток лет, то замените деревянные опоры бетонными, кирпичными или металлическими. Деревянные столбы перед установкой необходимо пропитать антисептиком, чтобы продлить срок их службы

Дополнительно подземную часть столбов можно обработать мастикой битумной или смолой

Деревянные столбы перед установкой необходимо пропитать антисептиком, чтобы продлить срок их службы. Дополнительно подземную часть столбов можно обработать мастикой битумной или смолой.

Не забудьте подготовить участок для установки ворот, удалив крупные камни, разрыхлив твердые комья земли и максимально выровняв грунт. При необходимости произведите разметку расположения опор на местности, использовав натянутый между колышками шнур.

Чтобы надежно закрепить опоры, необходимо пробурить ямы глубиной от 1 до 1,5 метра. Расстояние между столбами должно быть немного больше, чем длина створок ворот. На дно каждой ямки насыпаем слой песка, производим проливку водой и трамбовку. В ямы устанавливаем столбы – они должны возвышаться над землей строго на одну и ту же высоту (правильность проверяется гидроуровнем и натянутым шнуром). Проверяем вертикальность опор отвесом. Производим обратную засыпку слоем щебня и заливаем в яму подготовленный раствор бетона (песок – 2 части, цемент – 1 часть).

Навешивать створки ворот можно только после того, как бетон полностью высохнет.

Рекомендуется скрепить опоры в верхней части общей горизонтальной балкой, которая станет ребром жесткости и не даст столбам перекоситься под тяжестью створок ворот.

Как сделать деревянные ворота: этапы работы

Порядок работ при изготовлении ворот своими руками делится на следующие пункты:

снятие размеров, чертёж эскиза и оценка сметы материалов;
закупка и доставка материалов до места изготовления;
резка досок и брусков в размеры, отображённые на эскизе;
установка столбов с обработкой пропитками;
сборка каркаса конструкции с проверкой размеров;
навешивание створок и калитки на опоры (столбы);
покрытие защитными составами каркаса;
обработка деревянных элементов полотна ворот защитными средствами, монтаж полотна;
установка запоров, ручек, замков.

Установка и монтаж столбов

Монтаж столбов из металлической трубы происходит следующим образом. Выбуривается или выкапывается яма глубиной 100-120 см и сечением, превышающим размер будущего столба на 3-5 см с каждой стороны. Дно ямы засыпается щебнем с крупной фракцией — данная подушка обеспечит дренаж лишней воды из зоны установки опоры. Далее в яму погружается столб, при помощи уровня и распорок ему придаётся строго вертикальное положение. Из цемента, песка и щебёнки готовится смесь, заполняющая свободное место в ямке вокруг столба. Обязательна трамбовка для плотной укладки смеси. Если планируется обложить столб кирпичом, вокруг трубы нужно сделать небольшой фундамент для будущей кладки. Для этого подойдёт смесь для бетонирования. Время полного созревания бетона по правилам 28 дней, но работы по навешиванию створок можно начать через 1-2 дня после заливки. Этого достаточно для надёжного первичного схватывания. Кладка кирпича на опоры начинается чуть позже — 3-5 дней.

Варианты крепления опорных столбов

Как правильно установить деревянные столбы

Влага, конденсируемая бетоном, быстро уничтожит дерево, столбы станут непригодными. Яма под опору также выкапывается, засыпается подушка щебня. Погружаемую в землю часть столба обрабатывают защитным средством, столб устанавливается по уровню. Последний этап — обратная засыпка грунта с трамбовкой и периодической проверкой уровня вертикальности столба.

Создание каркаса ворот

Каркас ворот может быть выполнен полностью из дерева, либо с применением металлических профтруб. В обоих случаях нарезаются заготовки по размерам, определённым на эскизе.

Будет достаточно саморезов, металлических пластин и уголков для усиления конструкции. Перед сборкой каркас выкладывается в ровной горизонтальной плоскости для проверки размеров и углов.

Как сделать деревянный каркас для калитки

Калитка для деревянных распашных ворот собирается и скрепляется по аналогии со створками. Размеры заготовок пилятся по эскизу, при необходимости добавляются элементы для крепления замка, ручки, засова.

Собираем створки ворот и калитку

Сборка створок ворот и калитки требует точности. После тщательной проверки размеров и выкладки каркаса рекомендуется сделать запилы, лишний материал аккуратно убрать стамеской.

Крепление деталей каркаса с запилами даст хорошую жёсткость и ровную плоскость створок. Скреплять между собой детали допускается на саморезы, чёрные не подходят ввиду своей хрупкости!

Допускается дополнять крепление деревянными нагелями с влагостойким клеем. Углы и рёбра жёсткости дополнительно усиливаются металлическими пластинами, уголками на саморезах.

Подбор петель в зависимости от веса створок

Петли необходимо подбирать с запасом по переносимой нагрузке. Если присутствует металлический каркас, петли должны быть мощными и надёжными. Полностью деревянные ворота могут незначительно менять вес во влажную погоду, поэтому навесы для них также должны быть износостойкими.

Обшивка конструкции

Монтаж полотна створок и калитки производится до навешивания на опоры в горизонтальном или вертикальном положении. Части деревянных элементов полотна, оказавшиеся прижатыми к створкам при монтаже, должны быть покрыты антисептиками до сборки. Толщина полотна из древесины на порядок меньше основных элементов — это значительно сокращает вес всей конструкции и риск провисания петель.

Для закрепления навесов идеально подходят саморезы-«глухари». Высокая прочность ввиду большого сечения и шестигранная головка позволяют прекрасно затягивать их на деревянных конструкциях. После навешивания — тщательное покрытие защитными средствами, по желанию крепление орнамента: резные фигурки, символы. Защитные покрытия обновляются не реже 1 раза в год. Важный показатель — пропитка должна быть «дышащей», то есть выпускать через себя влагу, накопленную в древесине. В противном случае дерево начинает преть и быстро придёт в негодность.

Обшивка деревянных ворот своими руками

Обшивку каркаса деревянных ворот можно выполнять, используя рейки, доски или штакетник. Все деревянные элементы крепятся саморезами. Вариантов же крепления масса. Например, можно обшить каркас ворот штакетником, располагая его вертикально, без зазоров.

Другой вариант обшивки – крепление досок диагонально с просветом. В этом случае доски крепятся с двух сторон каркаса с небольшим просветом так, чтобы визуально конструкция стала похожа на декоративную решетку. Чтобы расстояние между досками было одинаковым, стоит воспользоваться шаблоном, толщина которого зависит от величины планируемого просвета.

Как крепить обшивку, вам подскажет ваша фантазия и желание потрудиться над красотой ворот.

Достоинства деревянных ворот

При правильно обработке створки из дерева прослужат вам не один год. Выбор в пользу него стоит сделать по следующим соображениям:

большое количество сортов досок и бруса по приемлемой цене;
не нужно приобретать электроинструмент для обработки, дерево легко поддается стандартным ручным методам отделки;
надежность – при своевременной обработке специальными составами дерево не будет сильно изнашиваться;
при повреждении части ворот ее можно заменить.

Чаще всего дерево используют для изготовления распашных или откатных ворот. Если вы делаете створку на въезде в гараж, то она может быть подъемной. Откатные ворота, изготовленные из дерева, чаще других оснащают электроприводами, так как их вес невелик и автоматика хорошо справляется с перемещением створки. Ворота из металла чаще всего имеют ручное управление, особенно если для облицовки использован не профнастил, а листовая сталь.

Собираем створки ворот и калитку

Распашные ворота состоят из одной или двух створок и калитки, которая может располагаться сбоку от створок ворот или быть частью одной из створок. В соответствии с разработанным планом и личными пожеланиями размеров ворот, следует выполнить каркас.

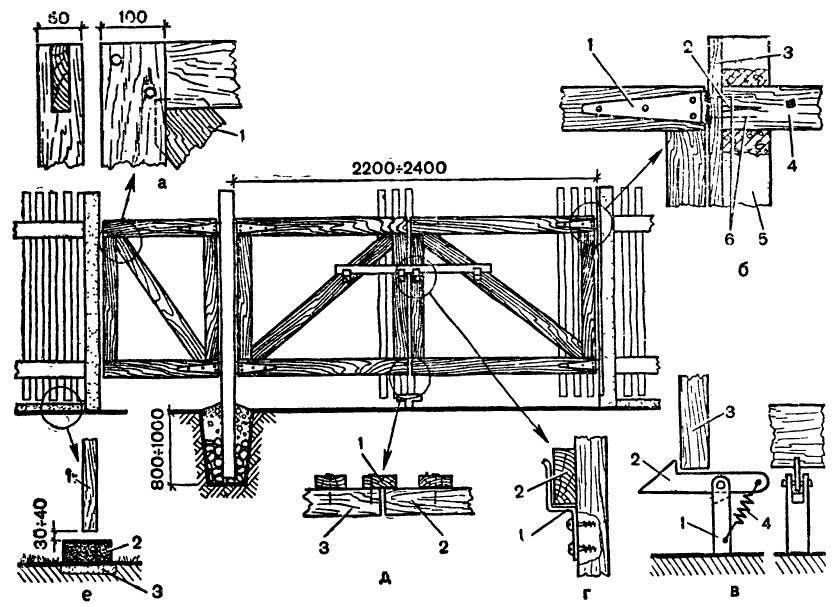

Схема сборки и обшивки каркаса калитки

Для каркаса створок понадобится выпилить электролобзиком отрезки бруса необходимой длины. Скреплять деревянную четырехугольную раму следует деревянными нагелями, просверливая отверстия в торцах брусьев и вставляя обработанные эпоксидным клеем нагели. Когда каркас рамы готов, необходимо саморезами (оцинкованными) закрепить деревянные бруски – перемычки, которые укрепят конструкцию. Перемычка может располагаться по диагонали (в виде буквы «z») или же можно использовать горизонтальную перемычку по центру рамы, сверху и снизу дополнив ее «укосинами».

Один из вариантов сборки и обшивки каркаса створок ворот

Для удобства каркас собирается на земле, после чего производится обшивка.
