Способы и правила расчета высоты крыши относительно дома

Угол наклона: как его вычислять?

Определение угловой величины необходимо для выбора конструкции каркаса крыши, вида, количества кровельных материалов. Угол зависит от климата местности, господствующей зоны ветров, обилие снегопадов. Максимально возможная угловая величина наклона плоскостей кровли обуславливает увеличение крутизны вертикальной ее проекции, что увеличивает сопротивляемость ветру. Значит, требуются повышенные прочностные характеристики крыши.

В идеале выбирается такой угол, при котором нагрузка от всех внешних факторов будет воздействовать на кровлю минимально.

• Перед тем, как рассчитать угол крыши, нужно запастись отвесом, метром строительным (рулеткой) и учебником по геометрии.
• По формуле tgβ = a/b находим величину искомого угла наклона (β).
• Для этого в точке, где сходятся вершины скатов (самой верхней, называемой коньком), крепится отвес. Он должен свисать строго ортогонально к поверхности пола, но не касаться ее, оставляя воздушный промежуток порядка 10 см.
• Метром строительным или рулеткой от конька измеряется расстояние до горизонтальной поверхности. Это будет не что иное, как катет (а) прямоугольной треугольной фигуры. Угол величиной в 90 градусов образуется висящим строго вертикально отвесом и основанием.
• Второй замер выполняется от визуальной точки касания отвеса пола до самого отдаленного по горизонтали края крыши (величина второго катета прямоугольного треугольника — b).
• Остается отыскать размер гипотенузы. Для этого по частному от деления a/b (высота к ½ ширины дома) определяется tgβ. Полученный результат в таблицах тригонометрических функций соответствует конкретной величине в градусах.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

• Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
• При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

• Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
• Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
• Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
• Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

• Минеральная вата подразумевает расстояние в 58 см;
• Пенополистирол требует шага в 60 см;
• Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

• Длина стропильной ноги менее 3 м – сечение 50*150 мм;
• Менее 4 м – 50*200 мм;
• Менее 5 м – 75*175 мм;
• Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Преимущества и недостатки двускатных крыш

Конструкция представлена двумя равными скатами, расположенными друг напротив друга. Снизу они опираются о несущие стены здания, а сверху соединены в коньке. Плоскость, получившаяся между скатами (стена), называется фронтон. Он может иметь окно для освещения чердака или быть сплошным.

Монтаж двускатной крыши более всего распространен в частном строительстве на домах с самой простой архитектурной формой.

Для двускатных крыш подойдет любой тип кровельных материалов. Кровля будет иметь привлекательный, аккуратный вид и надежно защищать дом от факторов внешней среды. Чтобы придать архитектурному облику декоративности и индивидуальности, можно выполнить отделку фронтонов.

Помимо этого, важно брать в расчет дополнительный вес снежных покровов и других осадков

Среди основных плюсов, которыми обладает двускатная крыша, можно отметить следующие:

• Функциональность. Если пространство под крышей достаточно большое, можно устроить мансарду или чердак. Для этого уместно создать конструкцию с ломаным профилем, когда у конька скаты имеют небольшой уклон, который приобретает более острый угол через определенное расстояние.
• Возможность обустройства отопительных, вентиляционных и сплит-систем на чердаке.
• Снег и вода не скапливаются на кровле.
• Двускатная крыша, стропильная система и монтаж не предполагают решения сложных технологичных вопросов.
• Привлекательный облик – для строительства подойдет как одинаковый, так и разный угол наклона площадей скатов.
• Бюджетный ремонт.
• Экономное возведение. Меньше материальных вложений потребуется только при устройстве односкатной кровли.

В числе недостатков двускатных крыш:

• Угол наклона и высота крыши зависит от площади дома. Соответственно размерам постройки понадобится и количество материала.
• Для обустройства мансарды нужно поднимать всю конструкцию. А это влечет за собой необходимость усиления и увеличения количества стропил и, как следствие, дополнительные затраты.
• Мансарда предполагает и устройство слуховых окон. Чем больше их число, тем сложнее будет конструкция двускатной кровли.

Расстояние между стропилами под металлочерепицу и профнастил

На этапе проектирования дома стропильная система его крыши, как и все прочие элементы конструкции, должна быть рассчитана по специальным правилам и методикам.

Только посредством расчета на основании данных о нагрузках можно точно определить все параметры стропильного каркаса, к числу которых принадлежит и шаг стропил, то есть расстояние между их продольными осями.

Если строитель пренебрегает расчетом и определяет частоту установки стропил «на глазок», стропильная система получится либо излишне громоздкой и дорогой, либо недостаточно прочной и надежной. В последнем случае неизбежными будут деформации или полное разрушение стропильного каркаса.

Общий порядок расчета шага стропил

1. Задаемся приблизительным шагом стропил, который можно выбирать из диапазона от 600 до 1200 мм. Делая это, следует учитывать ширину рулонов утеплителя и гидроизоляции, а также выбранный кровельный материал (каким шагом следует задаваться при монтаже профнастила или металлочерепицы, расскажем ниже).
2. Длину ската (по карнизу) делим на шаг стропил, который мы выбрали в предыдущем пункте, округляя полученное значение до целого числа (в большую сторону).
3. К вычисленному вышеописанным способом числу прибавляем единицу, получая таким образом количество стропил на одном скате.
4. Длину ската делим на количество стропильных ног, определенное в п. 3.

   В результате получаем уточненное значение шага, с которым будут устанавливаться стропила.

Упрощенная таблица расчета для крыш из металлочерепицы и профнастила

Как учитывать вид кровельного материала при расчете шага стропил?

Если в качестве покрытия кровли выбраны такие материалы, как профнастил или металлочерепица, приблизительный шаг стропил в п. 1 вышеизложенной методике расчета следует выбирать из рекомендованного производителем диапазона. Его границы для каждого из этих кровельных материалов мы опишем в следующих пунктах:

А) Расстояние между стропилами крыши под Профнастил

В инструкциях по монтажу большинства популярных марок профнастила в качестве минимального шага стропил указывается значение в 600 мм, максимально же допустимый шаг не превышает 900 мм. При установке стропил с большим, чем указано, шагом всю стропильную систему придется усиливать монтируемыми в поперечном направлении мощными досками.

Стропильные ноги изготавливают из бруса, ширина которого составляет 50 мм, а высота – 100 или 150 мм. Материалом для обрешетки служит доска с размерами сечения 30х100 мм. Шаг ее укладки определяется толщиной и высотой трапеции профнастила, а его минимальное значение составляет 500 мм. Первая доска обрешетки, лежащая на уровне карниза, должна быть толще последующих на 10 – 15 мм.

Конструкция и параметры обрешетки должны обеспечивать возможность монтажа дымохода, вентиляционных каналов, чердачных фонарей и прочих элементов.

Б) Расстояние между стропилами кровли под Металлочерепицу

На сегодняшний день металлочерепица является самым популярным в индивидуальном строительстве кровельным материалом. Внешне она похожа на классическую черепицу из глины, но отличается от нее меньшим весом, что позволяет применять менее громоздкую стропильную систему.

Рекомендуемый шаг стропил при устройстве металлочерепичной кровли лежит в пределах от 600 до 950 мм. Ширина и высота сечения стропильной ноги при этом равны 50 и 150 мм соответственно.

Параметры, влияющие на высоту крыши

Крыша – верхняя часть здания, поэтому она воспринимает все нагрузки, приходящиеся на него. В зимний период – это скопление снега на кровле, в течение года – ветровое воздействие, которое тем больше, чем больше площадь скатов и чем круче они расположены относительно горизонтали.

При проектировании можно немного снизить влияние погодных факторов. Так, при использовании гладких кровельных материалов, таких как профлист или металлочерепица, можно значительно снизить количество снега, который будет скапливаться. При достаточном угле наклона он будет соскальзывать вниз, не увеличивая значительно нагрузку на стропильную систему и обрешетку.

Для снижения ветровой нагрузки желательно изготавливать крыши с меньшим уклоном. Но это чревато образованием больших сугробов, которые при таянии снега могут привести к обрушению кровли. Следовательно, необходимо найти «золотую середину» между увеличением и уменьшением угла наклона кровли.

Обращаем Ваше внимание на

статью

об ОСБ плитах — материале для кровельной обрешетки.

Также Вам может быть полезна статья про ондулин.

Определение высоты крыши

Наиболее важные факторы, влияющие на выбор высоты расположения конькового соединения, относятся к природным условиям зоны, в которой происходит строительство. Согласно строительным нормам этот параметр выбирают, исходя из следующих условий:

1. Количеству выпадающих осадков. Чем больше в регионе строительства выпадает осадков зимой, тем выше располагают , чтобы получить крутые скаты, с поверхности которых снег соскальзывает «самотеком». Для средней полосы России рекомендованный уклон составляет 40-50 градусов. Чтобы поучить это показатель при ширине дома 6 м, конек надо поднять минимум на 2,52 м.

2. Тип кровельного материала. Характер поверхности покрытия крыши отражается на рекомендованном уклоне крыши. Если поверхность шершавая, то угол расположения скатов увеличивают, чтобы облегчить сход снежных масс. Если кровельный материал гадкий, то уклон выбирают в районе нижней границы рекомендованных значений, так как увеличение этого параметра увеличивает площадь и вес скатов.

3. Силу ветра. В районах, где превалирует резкий порывистый ветер, часто случаются ураганы, уклон крыши уменьшают, чтобы снизить парусность кровельной конструкции. Сильный ветер срывает покрытие с поверхности крыши, снижая защиту от проникновения влаги.

Зависимость высоты конька от уклона скатов

Как рассчитать высоту крыши: расчет высоты конька дома

Кровля является первым защитным барьером дома, который препятствует проникновению в жилое помещение холодного воздуха, талой или дождевой влаги. Если грамотно рассчитать, а затем правильно определить высоту конька кровли, она будет самостоятельно отводить атмосферную влагу, снеговую массу с поверхности ската, не допуская увеличения нагрузки на стропильную систему. В этой статье мы расскажем, как просто рассчитать высоту крыши дома, а также как этот параметр влияет на качества кровельной конструкции.

Определение и функции

Чтобы внешний вид крыши был гармоничным и органично дополнял архитектурный замысел дома, необходимо правильно рассчитать соотношение ширины и длины здания. Согласно строительной терминологии высотой конька называют расстояние от середины основания кровли до ее высшей точки. От этого параметра зависят следующие качества конструкции:

1. Угол наклона скатов крыши. Чем выше конёк, тем круче должен быть уклон крыши дома. На территории средней полосы России, которая славится большим количеством зимних осадков, затяжными ливнями осенью, рекомендуется выбирать угол наклона скатов в пределах 20-50 градусов.
2. Площадь скатов. Чем выше кровля, тем большую площадь имеют скаты, за счет чего увеличиваются расходы на кровельное покрытие, а также материал для изготовления стропильного каркаса.
3. Несущая способность каркаса. С увеличением высоты крыши возрастает вес, а, следовательно, и нагрузка от кровельного пирога, из-за чего приходится усиливать каркас конструкции дополнительными элементами.

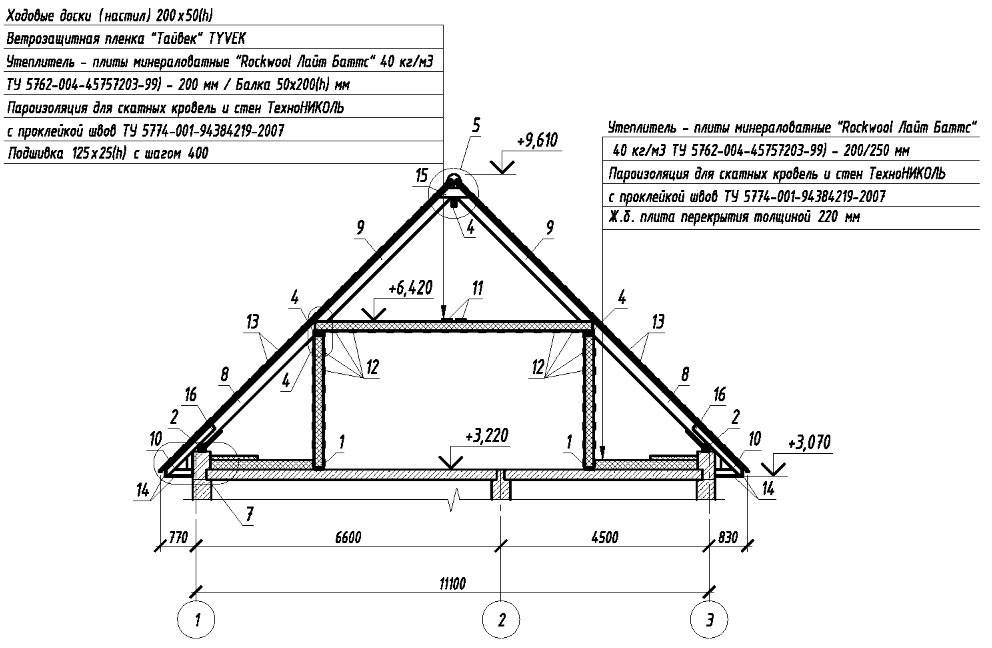

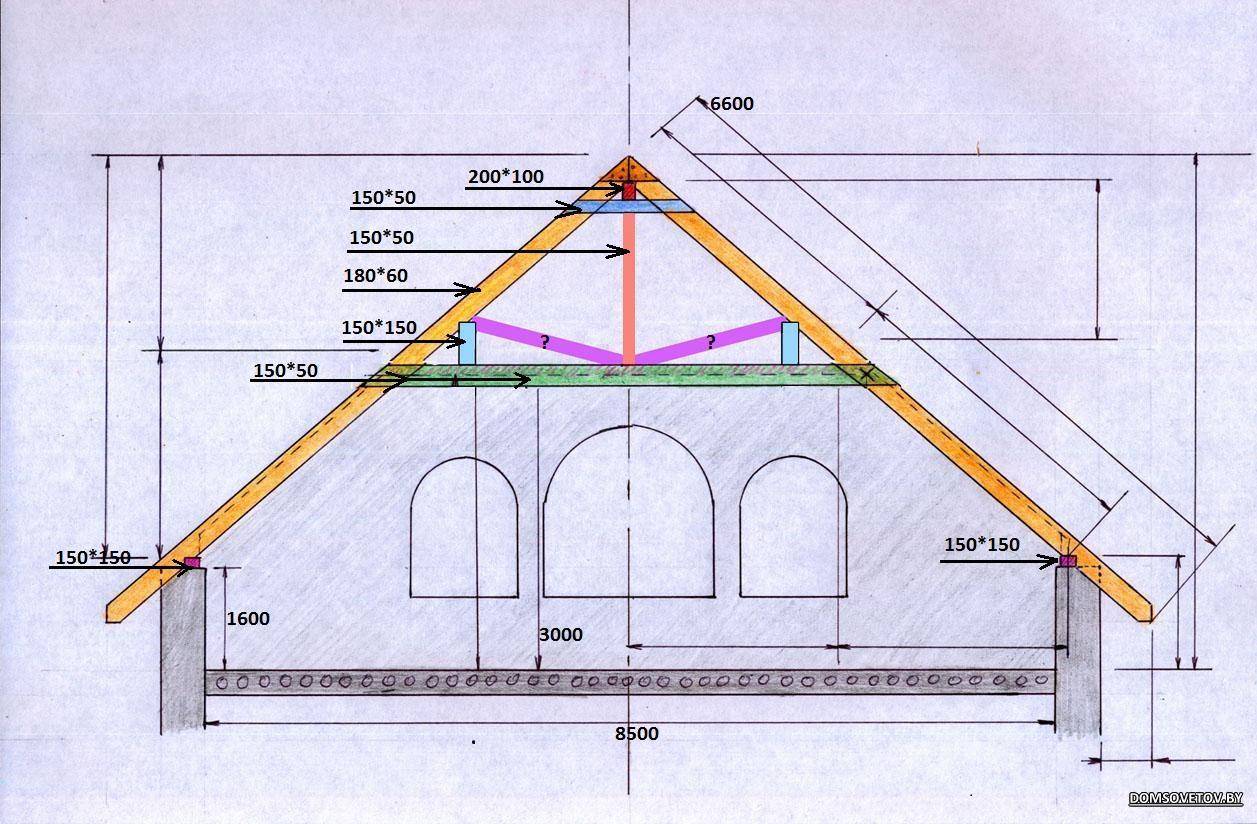

Стропильная система крыши

Важно! Существует 2 метода расчета высоты крыши: можно рассчитать этот параметр, исходя из величины желаемого уклона, или, наоборот, определиться с высотой кровли, а затем рассчитать, какой для этого нужно сделать угол наклона скатов

Факторы, влияющие на выбор

Высота крыши дома оказывает значительное влияние на технические характеристики, эксплуатационные характеристики конструкции. Если правильно рассчитать, а затем сделать проект кровли, отвечающий климатическим условиям, характеру использования сооружения, то она прослужит дольше, будет нуждаться в меньшем уходе и обслуживании. При проектировании крыши дома учитывают следующие факторы:

• Количество осадков. Чем больше среднегодовое количество осадков в регионе строительства, тем больше выше должен быть конёк.
• Силу и направление ветра. В ветреных регионах рекомендуется строить малоэтажные сооружения с низкой, покатой кровлей, чтобы ее не срывало от стремительных порывов воздуха.
• Характер использования помещения. Если проект дома предусматривает устройство жилой мансарды, то высота конька должна составлять не менее 2,5 м.

Влияние климатических факторовВлияние кровельного материалаФункции стропильных систем

Порядок расчета

Выполнить расчет высоты кровли достаточно просто, даже если не иметь под рукой специальной программы-калькулятора. В основу вычислений принимается, что вертикальный срез крыши представляет собой равнобедренный треугольник, основание которого соответствует ширине фронтона. Зная геометрические формулы, мы можем найти высоту конька по формуле вычисления, справедливой для треугольника:

1. Сначала нам необходимо измерить ширину сооружения, а затем разделить эту величину на 2.
2. Затем нужно определить уклон ската, то есть вычислить угол между основание кровли и поверхностью ската.

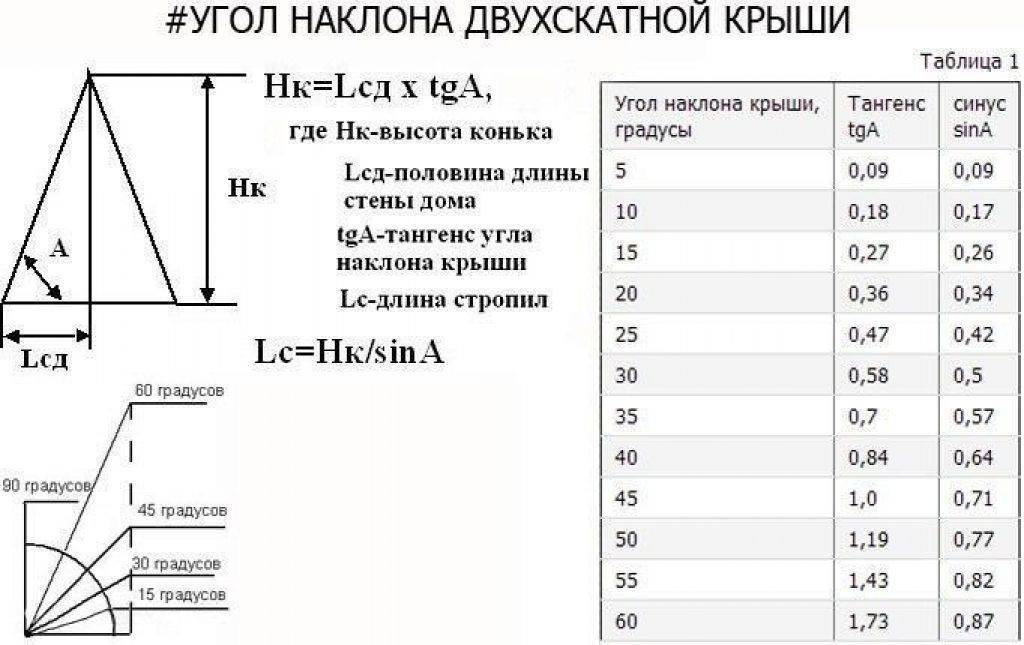

3. Следующим действием мы по таблице Брадиса или с помощью инженерного калькулятора определяем тангенс угла, образованного основание крыши и скатом.
4. Затем мы умножаем половину ширины перекрываемого сооружения на тангенс угла между скатом и основание крыши, получая высоту конька.

Опытные мастера рекомендуют выбирать высоту конька таким образом, чтобы уклон кровли находился в пределах 25-45 градусов. При этих значениях конструкция обладает оптимальным соотношением цены и эффективностью водоотведения.

Зависимость высоты крыши от способа использования помещенияЗависимость полезной площади мансарды от высоты крыши

Расчет высоты двухскатной крыши

Для правильного расчета высоты двухскатной крыши, необходимо определиться с углом наклона скатов. Этот показатель можно посмотреть в нормативных документах, которые называются «Свод правил СП20.13330.2011», регламентирующих этот вид работ. Он основывается на СНиП 2.01.07-85* “Нагрузки и воздействия”. В документе описана формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

Пример HTML-страницы

Определив наклон скатов, можно произвести расчет высоты конька. Здесь вам придется вспомнить школьный курс геометрии.  Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом «a», который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α. Второй катет «b» мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Подставив все необходимы данные в формулу, мы сможем посчитать искомую величину.

Решим задачу: какова будет высота двухскатной крыши  при следующих условиях:

Дано: дом 10х12, угол наклона кровли 40 градусов.

Ширину дома, равную 10 метров, делим пополам. Следовательно, катет b=5. Тангенс 40 градусов равен 0,84.

Пример HTML-страницы

Итого, оптимальная высота конька получится: а=5*0,84=4,2 метра.

Вот видите как просто, даже калькулятор не понадобился.

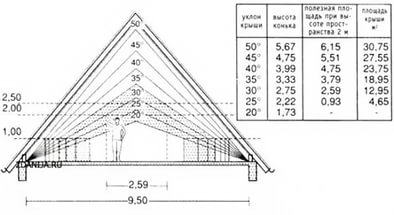

Расчет необходимой величины пологости скатов мансарды

Самое важное в любом помещении – его полезная площадь, то есть та, которую можно будет использовать для расстановки мебели и передвижения, а также для хранения вещей. В мансарде иногда бывает сложно использовать некоторые участки пространства, где располагается самая низкая точка потолочной обшивки. Впрочем, такие места как раз можно отвести под хранение вещей, сделав там встроенные шкафчики и тумбы

Другое дело – зона свободного передвижения, ее площадь напрямую зависит от высоты конька, а значит – и угла крыши

Впрочем, такие места как раз можно отвести под хранение вещей, сделав там встроенные шкафчики и тумбы. Другое дело – зона свободного передвижения, ее площадь напрямую зависит от высоты конька, а значит – и угла крыши.

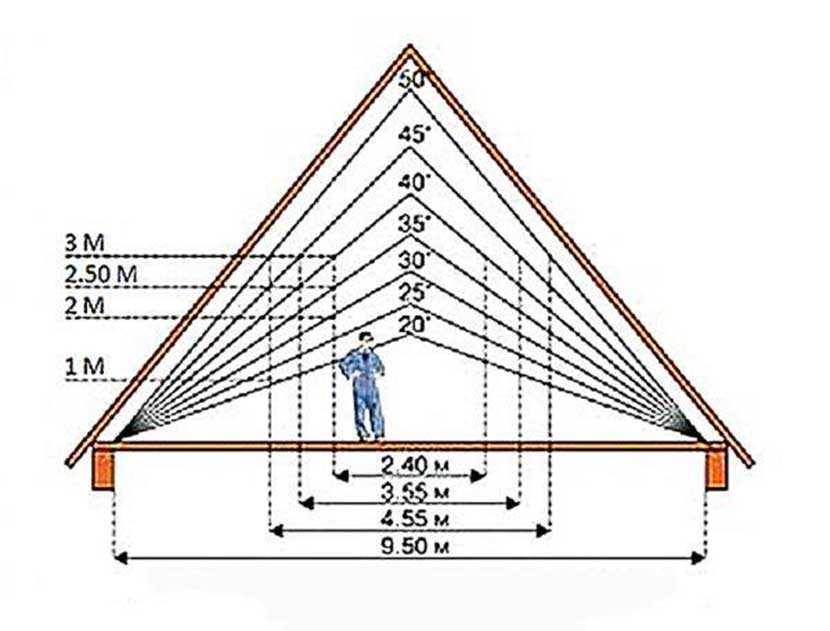

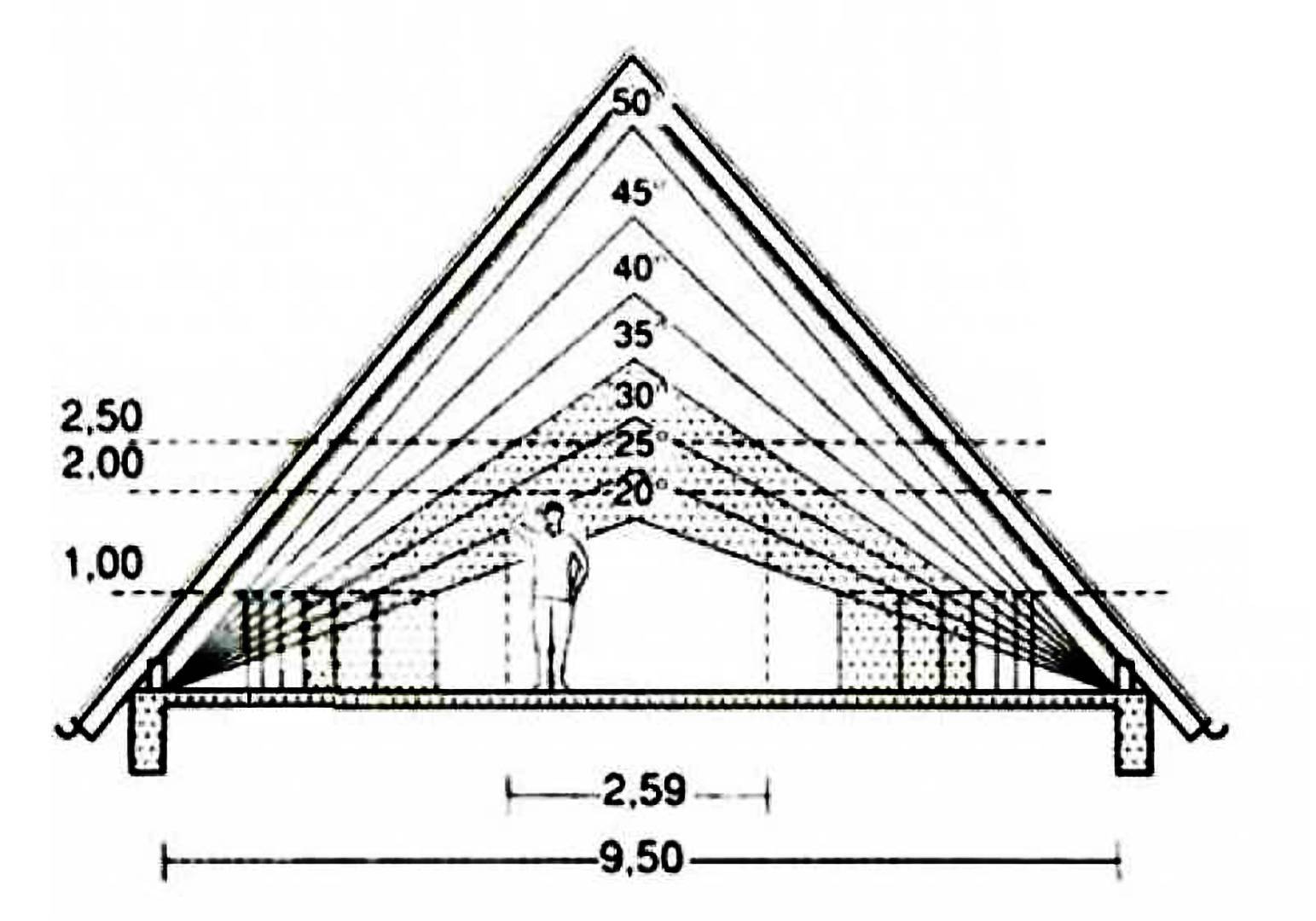

Рассмотрим на примере. Допустим, ширина дома – 9.5 метров. Если хочется простора над головой в пределах 3 метров хотя бы по центру комнаты, то угол между скатами должен быть не менее 35 градусов, поскольку уже при 30 высота конька окажется чуть больше 2.5 метров. Однако следует учитывать, что тогда ширина пространства, доступного для свободного передвижения (до двухметрового уровня потолка), окажется немногим больше 3.5 метров. Если придерживаться той же высоты в самых низких точках наклонного потолка, и при этом сделать угол кровли 30 градусов, то ширина комнаты сократится до 2.4 метров. Наиболее комфортно будет в мансарде под крышей с углом более 40 градусов, однако следует учитывать, что у такой конструкции, в сравнении с пологим скатом (около 10 градусов), ветровая нагрузка увеличивается почти в 5 раз.

В целом, зависимость угла наклона кровли от высоты конька только облегчает расчеты стропильной системы.

Результаты расчетов

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.

Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.

1. Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
2. Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.

Прежде всего нужно указать тип кровли

Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.

Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.

Далее указывают основные параметры дома

Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.

Следующий важный параметр — сечение стропил

Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.

1. Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
2. Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.

Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления

Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.

Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.

Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов

Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.

1. Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
2. Гидроизоляция. Рекомендованный нахлест 10 см.
3. Контробрешетка. Делается из брусков 50×50 мм.
4. Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.

Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку

После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.

Результаты расчета калькулятор выдает в колонке рядом с исходными данными

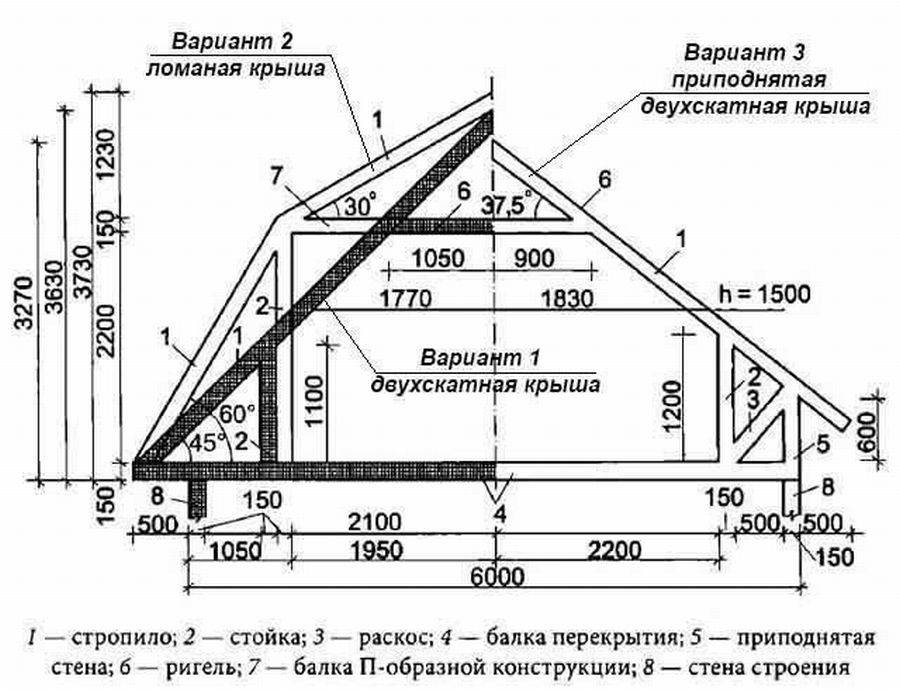

Тип системы

Расчет длины стропил двускатной крыши также будет зависеть и от используемой системы. Тут специалисты выделяют следующие две основные разновидности:

1. Висячая система. Это самый простой вариант. В этом случае стропильные ноги упираются только в мауэрлат. Верхняя их часть просто соединяется между собой. Такую систему используют в том случае, если ширина дома небольшая. При этом длина стропил не должна превышать шести метров. Висячий вариант нежелательно использовать при ассиметричной двускатной крыше.
2. Наслонная система – это более прочная стропильная система. Его применяют в том случае, если посередине дома проходит осевая несущая стена. В этом случае устанавливаются опоры и коньковый прогон, на который и крепится верхняя часть стропильных ног.

Можно использовать и комбинированный вариант. Его часто применяют при возведении домов со сложной геометрией. Тут рассчитать длину стропил и другие параметры системы будет сложнее. Если у вас именно этот вариант, то лучше доверить все вычислить специалисту. В этом случае будет меньше ошибок, а значит и кровля прослужит дольше и не доставит вам проблем во время эксплуатации.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската

Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

1. 5
2. 4
3. 3
4. 2
5. 1

3

Игорь

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Евгений Афанасьев

Игорь, здравствуйте! Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости. Материал — всегда фольгой в сторону помещения. Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними. Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее. Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты – важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений
. Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

Длительность срока эксплуатации и надежность
. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.

Эстетика внешнего вида

Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.

Удобство

За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком.
Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки
