Способы расчета количества утеплителя для крыши

Современные утеплители для кровли

Лучшие утеплители для кровли:

1. Утеплитель для кровли кнауф

Фирма КНАУФ изготавливает экологически чистые тепло- и звукоизоляционные утеплители по специальной технологии ECOSE. В ассортименте также представлены минвата, стекловата и пенополистирол.

Преимущества данных стройматериалов:

Во избежании теплопотери через крышу сооружения, компания KNAUF рекомендует использовать продукцию марки KNAUF Insulation Скатная кровля. Она является минераловатным высокоэффективным утеплителем с минимальным водопоглощением.

Стройматериалы этой фирмы имеют различные тепловые технические параметры, размеры и изготаливаются в виде плит и матов:

• Плита 037 A;
• Ролл 037 A;
• Плита 034;
• Термо Ролл 034 A.

• объектов агропромышленного комплекса;
• здравоохранения;
• заводов общественного питания;
• промышленных, жилых и общественных сооружений.

2. Утеплитель для кровли урса

УРСА – это европейский производитель кровельных теплоизоляционных стройматериалов, который не перестает совершенствовать свою продукцию. Изготавливает материалы на базе экструдированного пенополистирола и штапельного стекловолокна.

Преимущества данной продукции:

• URSA M-15;
• URSA П-15;
• URSA М-11, М-11(Ф);
• URSA Скатная крыша, Glasswool и др.

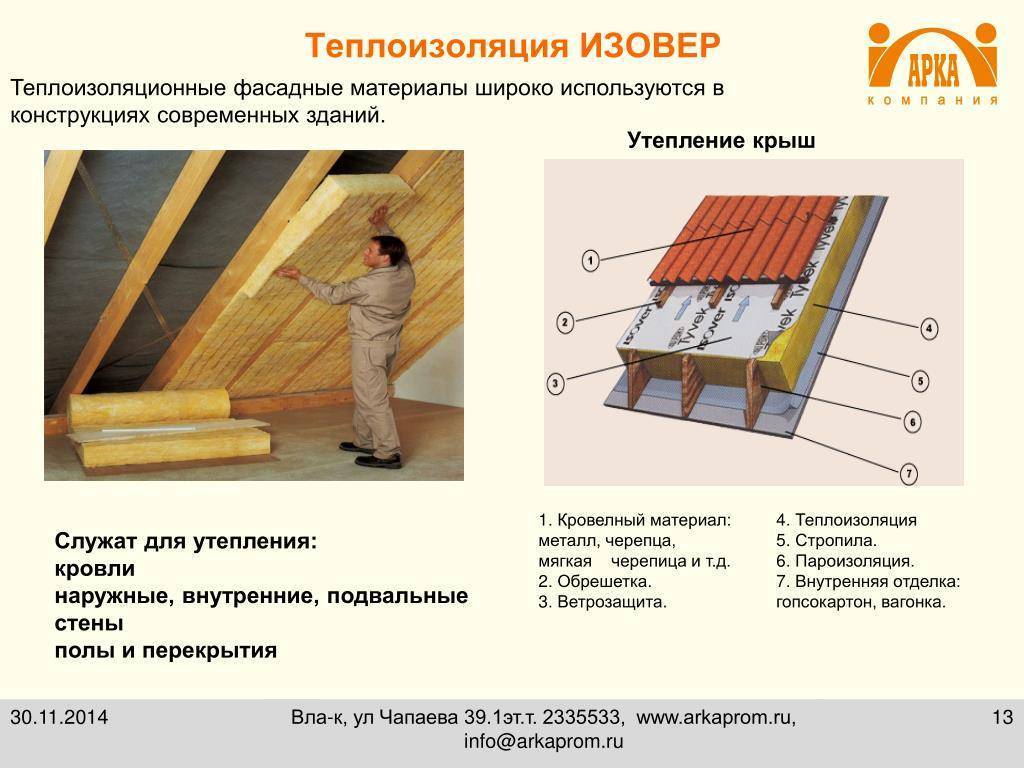

3. Утеплитель для кровли изовер

ISOVER Скатная Кровля — это довольно легкие звуко- и теплоизоляционные плиты из минваты, изготовленные на базе стекловолокна высшего качества. Материал обладает повышенной влагоустойчивостью и предназначен для зданий со сложным режимом влажности.

Сфера использования материалов Изовер:

• промышленное оборудование;
• инженерные коммуникации и системы;
• перекрытия и полы;
• подвесные потолки, стеновые облицовки, перегородки;
• кровли (плоские и скатные);
• фасады и стены.

Использование Isover Скатная Кровля:

Рассчитываем количество утеплителя на крышу

Чтобы произвести расчет необходимого количества материала, важно помнить о правилах его монтажа. Грамотное утепление крыши подразумевает, что утеплитель укладывается между стропилами враспор, то есть ширина материала шире шага стропильных ног на 1,5-2 см

Гораздо проще заранее, на момент проектирования и возведения стропильных ферм определиться с маркой утеплителя и его размерами. Стандартные размеры плиты составляются 117*61*10 см, что особенно удобно при стандартном шаге стропил в 60 см. В этом случае нет необходимости подрезать или стыковать плиты.

Для расчета необходимого числа плит необходимо определить, сколько ляжет вдоль и поперек. Для этого необходимо учитывать длину ската крыши и количество промежутков между стропилами.

Пример

Например, мы имеем крышу с 6 стропильными промежутками по 60 см каждый. То есть в каждый промежуток ляжет один лист утеплителя. При этом длина ската двускатной симметричной крыши равна 5 метрам.

Вычислим, сколько плит необходимо в один ряд:

5/ 1,17=4,27 штук.

Полученное число умножим на 6 рядов:

4,27*6=25,62 плиты на один скат.

Все полученные значения необходимо округлить в большую сторону.

В один слой или в несколько?

Допустим, необходимая толщина слоя минеральной ваты по расчетам составила 20 см. В продаже есть плиты толщиной 20 см и толщиной 10 см. Как лучше поступить? Утеплить крышу в один слой, или в два – более тонким материалом?

Многослойное утепление должно быть более эффективным за счет того, что вышележащие плиты перекрывают стыки нижележащих и препятствуют появлению «мостиков холода». В кровельной конструкции должно быть как минимум два слоя теплоизоляции, чтобы перекрыть поперечный стык плит.

Однако специалисты НИИМосстрой утверждают, что уменьшение количества слоёв утеплителя не так уж сильно влияет на показатели теплоизоляции зданий, как может показаться.

Гораздо сильнее на качество теплоизоляции влияет аккуратность монтажа. В экспериментах, проведенных специалистами НИИМосстрой, наличие зазоров толщиной от 2 до 5 мм между плитами утеплителя существенно ухудшает теплоизоляционные свойства материала – как при однослойном, так и при многослойном монтаже.

Чтобы не запутаться в коэффициентах, нормативах, климатических зонах и прочих премудростях, лучше доверить расчеты профессионалам. Равно как и монтаж. Крыши не прощают ошибок и заставляют расплачиваться за легкомыслие нервами, деньгами и хорошим настроением.

Утеплители минеральные

Этот вид теплоизолирующих материалов наиболее востребован. Материал не гниет, ему не страшна влажность, он пожаробезопасен и прослужит много лет. В большинстве случаев данный утеплитель представляет собой спрессованную плиту, материалом которой является минеральная вата.

Она получается в момент охлаждения минерального сплава. Известно два вида минеральной ваты:

• шлаковая;
• каменная.

Шлаковая получается из отходов металлургической промышленности, а каменная — из отходов:

• доломита;
• базальта;
• известняка.

Схема утепления крыши из черепицы минераловатными плитами.

Чтобы проводить утепление домов, лучше класть каменную вату.

Основным положительным свойством минеральной ваты является ее пожаробезопасность и отличные теплоизолирующие показатели. Вата равнодушна к влажности, в ней не возникают грибки, она обладает экологической чистотой. Каждая плита имеет стандартные размеры.

Свойствами каменной ваты обладает и стекловата. Ее изготавливают из стекольных отходов. Этот материал обладает большой прочностью и высокой упругостью.

Такие качества ему придают длинные тонкие волокна. Размеры стекловаты имеют стандартные величины, указанные в ГОСТе.

Исходные данные для вычислений

Прежде чем приступать к выполнению работ по утеплению, нужно сначала выбрать и рассчитать утеплитель для кровли. Ведь каждый теплоизоляционный материал обладает различными свойствами, необходимо знать, какой толщины изделия приобретать. В этом может помочь только правильно произведенный расчет.

Схема утепления кровли.

Первый параметр, который необходимо узнать, это минимально допустимое сопротивление теплопередаче кровельных ограждающих конструкций, эти значения регламентируются СНиП 23-02-2003 для каждого региона, от северных до южных. Без этого параметра нет никакого основания для проведения расчета, ведь нормативная документация четко требует необходимое минимальное значение для утепления. Приняв его за основу, вы получите уверенность в будущих комфортных условиях внутри дома и экономии тепловой энергии. Сопротивление теплопередаче обозначается латинской R, исчисляется в м²*°С / Вт. Смысл этого параметра следующий: он указывает, какое количество теплоты, измеряемое в Вт, теряет 1м² кровли расчетной толщины при разнице наружной и внутренней температуры 1 °С за единицу времени. Для кровельных ограждающих конструкций жилых домов СНиП 23-02-2003 устанавливает следующие нормативные значения:

• для южных регионов страны — от 2.4 до 3.2 м²*°С / Вт;
• для средней полосы — от 4 до 4.8 м²*°С/ Вт;
• для северных холодных регионов — от 5.6 до 6.4 м²*°С / Вт.

Толщина материала для крыши

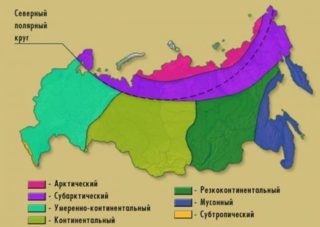

Количество и толщину утеплителя выбирают исходя из климата региона

Расчеты зависят от климатической зоны расположения строительного объекта и тепловой проводимости материала, выбранного в качестве утеплителя. При меньшей теплопроводности утеплителя тепло сохранится больше, слой потребуется тоньше. Четкие требования к теплозащите сооружений с целью экономии энергии, обеспечения оптимальных параметров микроклимата помещений изложены в СНиП 23-02-2003 «Тепловая защита зданий».

Вычислить толщину теплоизоляционного слоя можно при помощи формулы: R=p/k, где р – толщина, k – теплопроводность.

Последний параметр определяется выбранным видом материала. Все коэффициенты утеплителей берутся из стандартных таблиц.

При необходимости вычисления толщины тепловой изоляции, состоящей из нескольких слоев, требуется воспользоваться формулой: R=R1+R2+R3.

Что желательно знать?

Начиная проведение расчетов необходимо уточнить из каких материалов изготовлены поверхности и каковы их теплотехнические свойства

Среди них особое внимание уделяются двум показателям:

• Теплопроводность
• Коэффициент сопротивления теплопередачи

Они в полной мере способны отразить, каковы будут потери тепла на каждом квадратном метре без утепления поверхностей. Узнать подробнее о большинстве материалов можно ознакомившись со СНиП под номером 2-3-79.

В вышеназванном документе необходимо взять коэффициент ГСОП (отопительный период в градусах-сутках). На нем основывается один из важнейших показателей – сопротивление теплопередаче.

Читайте так же основные нормы и рекомендации СНиП к сисемам отопления — вот тут

Большинство современных домов возводятся из кирпича-пенобетона, характеристики которого подробно описаны в СНИП II 3 79. Плотность материала может быть различной, но на практике применяют изделия с соответствующим показателем от 0.6 до 1 тысячи кг/м. куб.

Согласно СНиП, для пенобетонного кирпича основные показатели равны:

• ГСОП – 6000
• Сопротивление теплопередаче – более 3,5 град. С х кв.м./Вт (для стен)
• Сопротивление теплопередаче – более 6 град. С х кв.м./Вт (для потолка)

Если слоев несколько, общий показатель сопротивления рассчитывается как сумма каждого из них. Таким образом рекомендуется точно знать, из каких материалов возводилась коробка дома.

СНиП 3.03.01-87 – важный для ознакомления документ, когда проводится расчет толщины утеплителя. В нем подробно описываются устройство и проектирование теплоизоляции для жилых помещений. Одно из главных правил – укладку теплоизолятора нужно проводить снаружи. Лишь отдельные квартиры многоэтажного дома могут утепляться изнутри, когда проведение внешних работ невозможно по объективным причинам.

Преимущества и недостатки теплоизоляторов

Пенополиуретан

Считается одним из самых эффективных утеплителей современности.

Преимущества: монтаж однородного бесшовного покрытия, долгий срок службы, отличная изоляция от холода и влаги.

Недостатки: высокая стоимость материала, слабая устойчивость к УФ-излучению.

Пенополистирол (или пенопласт)

Является очень востребованным и применяется в качестве изоляции для разных типов помещений.

Преимущества: невысокая теплопроводность, доступная стоимость, простота монтажа, непроницаемость для влаги.

Недостатки: хрупкий, легко воспламеняется, способствует образованию конденсата.

Экструдированный пенополистирол

Прочный и простой в работе материал, его легко раскроить на фрагменты необходимого размера и формы обычным острым ножом.

Преимущества: очень низкий коэффициент теплопроводности, плохая водопроницаемость, высокая прочность на сжатие, легкий монтаж, не боится плесени и гниения, может эксплуатироваться при температурах от -50⸰С до +75⸰С.

Недостатки: значительно дороже, чем пенопласт, восприимчив к растворителям на органической основе, способствует возникновению конденсата.

Базальтовая (или каменная) вата

Разновидность минеральной ваты, которая изготавливается на основе природного базальта.

Преимущества: противостоит возникновению грибков, звукоизолирует, имеет высокую прочность к механическим повреждениям, огнеупорна, негорюча.

Недостатки: в сравнении с аналогами имеет повышенную стоимость.

Эковата

Утепляющий материал, производимый из природных материалов , таких как древесные волокна и минералы.

Преимущества: изоляция посторонних звуков, экологическая чистота, стойкость к влаге, демократичная стоимость.

Недостатки: при эксплуатации возрастает ее теплопроводность, нужно использовать профессиональное оборудования для монтажа, может дать усадку.

Изолон

Один из высокотехнологичных утеплителей, который производят из пенополиэтилена. Очень востребован.

Преимущества: пониженная теплопроводность и паропроницаемость, высокие показатели шумоизоляции, удобно резать и мотнировать, экологичен, гибкий и маловесный.

Недостатки: невысокая прочность, нужно предусмотреть обязательный вентиляционный зазор.

Пенофол

Теплоизолятор, отвечающий всем основным требованиям, которые предъявляются к качеству материала при утеплении разнообразных помещений и конструкций.

Преимущества: экологическая чистота, хорошая способность отражать тепло, качественная шумоизоляция, непроницаемость для влаги, негорючесть, комфортность транспортировки и монтажа, может нейтрализовать негативное воздействие радиации.

Недостатки: пониженная жесткость, сложности с закреплением материала, при теплоизоляции только пенофола будет недостаточно.

Как правильно выбрать толщину утеплителя для крыши

Процесс утепления кровли обладает значительной ролью в обеспечении комфортного микроклимата в доме. Именно оно оказывает влияние на внутреннюю температуру и противопожарные качества крыши. Кроме этого, она оказывает звукоизоляционные свойства, а также защищает стропильную систему от грызунов и грибковых образований. Одну из главных ролей в этом процессе играет толщина утеплителя для крыши. К процессу расчета и выбора следует подходить со всей серьезностью.

Чтобы понять, какой толщины должен быть материал для утепления следует понять, какой тип кровли предстоит утеплять. Именно от типа будет зависеть количество и вид укладываемого изделия.

Так, конструктивные особенности крыши могут оказывать некую нагрузку на теплоизолирующий слой (в случае с плоскими кровлями) или же не оказывать, как в случае с мансардными кровлями. Исходя из этого плоская крыша утепляется материалами на более плотной основе, имеющие увеличенную жесткость. В основном используются базальтовые утеплители с плотностью от 130 кг/м3. Однако в случае предъявления минимальных требований пожарной безопасности можно использовать пенопласт или плиты пенополистирола, имеющие плотность от 30 кг/м3. Скатные крыши обрабатываются вариантами плотностью меньшей – базальтовые от 25 кг/м3, минеральная вата – от 14 кг/м3.

Некоторые характеристики утеплителей

Широко применяется для утепления стен, полов и потолков пенопласт. В мансарде функции стен и потолка выполняет крыша здания. Для ее утепления использовать пенопласт не рекомендуется по следующим причинам:

Этапы утепления крыши мансарды.

• все элементы крыши, в том числе материал утеплителя, должны хорошо проветриваться;
• утеплитель должен хорошо пропускать воздух и пары влаги.

Теплый воздух по законам физики поднимается снизу вверх. Пенопласт совершенно не пропускает влагу, содержащуюся в теплом воздухе. Это приведет к образованию конденсата изнутри помещения. В результате в течение 1-3 лет отсыреют детали стропильной конструкции, по материалу утеплителя начнут течь струйки воды, появится плесень, деревянные детали крыши начнут гнить.

Очень распространенные материалы — минеральная вата и стекловата. Они обладают низкой стоимостью и отличной устойчивостью к высоким температурам. При работе со стекловатой необходимо соблюдать особые меры защиты, так как мельчайшие частички стекла при попадании на открытые участки кожи вызывают сильнейшее раздражение и значительные болевые ощущения. Работать можно только в защитной одежде, в перчатках и в очках. Толщина слоя теплоизоляции из минваты или стекловаты выбирается из расчета 15-30 см. Зависит это от климатической зоны, в которой находится дом.

Элементы утепления мансардной крыши: 1 – минеральная вата; 2 – пароветроизоляция (мембрана); 3 – гидроизоляция; 4 – воздушные потоки; 5 – стропило; 6 – кровля; 7 – обшивка мансарды.

К отрицательным сторонам этого утепляющего материала нужно отнести его легкую деформацию и гигроскопичность, что может привести к снижению теплоизоляционных свойств. Стекловата к тому же не относится к числу экологически безопасных материалов. Поэтому предпочтительнее использовать минеральную вату. Приобретать минеральную вату нужно из расчета плотности 40-45 кг на кубический метр. Это оптимальный материал для утепления мансарды. Минеральная вата — это материал, который обеспечивает:

• экологическую безопасность;
• негорючесть;
• хорошую звукоизоляцию;
• устойчивость к влаге и к перепадам температур;
• морозоустойчивость;
• защиту от грызунов и прочих вредителей;
• устойчивость к появлению грибка и плесени;
• быстрый и легкий монтаж.

Как рассчитать требуемое количество?

Для подсчета предполагаемой изолируемой площади следует учесть отдельные нюансы при монтаже. Чтобы достичь наиболее качественной изоляции и для упрощения процесса укладки изделие укладываются враспор между стропильными ногами так, чтобы его ширина была больше стропильного шага на 0,1-0,15 см. При невозможности выполнения этой рекомендации потребуется заделывать зазоры. Чтобы это сделать потребуется вырезать подходящий кусок и также устанавливать его враспор к стропилам.

Исходя из этого процесс подсчета должен учитывать эту особенность, а также строение стропильной системы. Для избегания лишних трат рекомендуется сразу определяться с типом используемого утепляющего материала. Так вы заранее будете знать его габариты. После этого, зная промежутки между стропильными ногами и их длину, можно провести простые расчеты площади и вычислить требуемое количество изоляции. Так у вас будет возможность сэкономить, даже если потребуется обрезка резервных плит.

Однако в любом случае желательно приобрести теплоизолятор с небольшим запасом

Не менее важно соблюдать правила его хранения. Простые вычисления помогут вам определить площадь утепления

Но приобретать ли дополнительную упаковку или нет, естественно, решать вам.

Чтобы создать комфортные условия проживания обязательно необходимо проводить утепление. Обязательно должны изолироваться фронтонные стены и кровельные скаты. Утеплитель на эти процедуры может использоваться самый различный. Однако по опыту известно, что лучше всего подходит минеральная вата. Она обладает прекрасными параметрами и проста в укладке.

Следует учитывать, что чем суровее климатические условия, тем более толстым должен быть теплоизолирующий слой. Стоит помнить, что при правильно устроенной системе теплоизоляции можно значительно сэкономить расход при отоплении сооружения.

Советуем почитать:

• Какой утеплитель выбрать для крыши;
• Утепление крыши дома изнутри своими руками;

https://youtube.com/watch?v=MOfprOAIMw8

Таблица толщины утеплителя. Толщина утеплителя для стен

Однослойные стены, выполненные только из обычного керамического или силикатного кирпича, не соответствуют современным нормативным параметрам по теплосбережению.

Для обеспечения требуемых теплозащитных характеристик наружных стен необходимо использовать эффективный утеплитель, установленный с наружной стороны или в толще конструкции стен.

Применение утеплителя, в многослойных конструкциях наружных стен, позволяет обеспечить требуемую теплозащиту стен во всех регионах России. За счет применения утеплителя потери тепла снижаются приблизительно в 2 раза , уменьшается расход строительных материалов, снижается масса стеновых конструкций, а в помещении создаются требуемые санитарно-гигиенические условия, благоприятные и комфортные для проживания.

Расчет теплоизоляции стен

Способность ограждений оказывать сопротивление потоку тепла, проходящему из помещения наружу, характеризуется сопротивлением теплопередачи R .

Требуемая толщина утеплителя наружной стены вычисляется по формуле:

где

• α_ут – толщина утеплителя, м
• Rтр – нормируемое сопротивление теплопередаче наружной стены, м2 · °С/Вт;(см. таблица 2)
• δ – толщина несущей части стены, м
• λ – коэффициент теплопроводности материала несущей части стены, Вт/(м · °С) (см. таблица 1)
• λ_ут – коэффициент теплопроводности утеплителя, Вт/(м · °С) (см. таблица 1)
• r – коэффициент теплотехнической однородности(для штукатурного фасада r=0,9; для слоистой кладки r=0,8)

Для многослойных конструкций в формуле (1) δ/λ следует заменить на сумму

где

δ_i – толщина отдельного слоя многослойной стены;

λ_i – коэффициент теплопроводности материала отдельного слоя многослойной стены.

При выполнении теплотехнического расчета системы утепления с воздушным зазором термическое сопротивление наружного облицовочного слоя и воздушного
зазора не учитываются.

Практический расчет утеплителя кровли

Как показывает практика, крайне редкие случаи, когда толщина данного утеплителя измеряется при использовании каких-то формул. Это обосновывается тем, что могут влиять многие ситуации, которые вносят серьезные коррективы в данные параметры. Отличным примером будет средняя полоса Российской Федерации, где нужно укладывать минвату оптимальной плотности при толщине около 20 сантиметров. Можно, конечно, использовать альтернативу в виде пенопласта. Его толщина в подобном случае равна 10 сантиметрам. Подход данного типа не подразумевает собой какую-то особую точность, но он есть. Довольно много производителей выпускают данный теплоизоляционный материал с толщиной около 50 миллиметров. Абсолютно все значения, которые были получены, основаны на нормативной документации. Причем, в данном случае показатели практически всегда попадают в необходимые нормы. Путь расчетов предполагает работу материалов утепляющего формата в условиях приближенных к максимальной жесткости. Такое приспособление может выдерживать несколько дней в условиях максимально отрицательной температуры. Стоит отметить, что как показывает практика, условия для реальной эксплуатации всегда являются боле мягкими, чем предполагается. Все растраты на утепление будут в полной мере оправданы снижением растрат на отопление.

Бывают такие варианты, когда дом сооружается с нуля по проекту. В таком случае определить необходимую толщину данного теплоизоляционного материала крайне просто. Здесь достаточно рассчитать или принять на свой страх и риск ориентировочное значение. Далее, учитывая полученный результат, будет основываться конструкция кровли (сечение стропил, расстояние между ними, наличие продухов и дополнительной обрешетки).

В процессе монтажа утеплительного материала важно, чтобы было пространство между стропилами, чтобы туда вставлялся утеплительный материал. Если вы соорудили дом с недостаточным расстоянием между стропилами, то могут возникнуть определенные негативные ситуации. Есть также вариант с применением дополнительных брусков 50мм х 50мм

Их нужно дорастить в доль стропил, а также по горизонтали с шагом в 60см по центрам. Таким методом вы сможете качественно утеплить вашу кровлю

Есть также вариант с применением дополнительных брусков 50мм х 50мм. Их нужно дорастить в доль стропил, а также по горизонтали с шагом в 60см по центрам. Таким методом вы сможете качественно утеплить вашу кровлю.

Самый простой расчёт количества утеплителя на крышу

Чтобы произвести расчет необходимого количества материала, важно помнить о правилах его монтажа. Грамотное утепление мансардной крыши изнутри подразумевает, что утеплитель укладывается между стропилами враспор, то есть ширина материала должна быть ровна шагу стропильных ног. Гораздо проще заранее, на момент проектирования и возведения стропильных ферм определиться с маркой утеплителя и его размерами

Стандартные размеры плиты составляют 120 см*60 см*10 см, что особенно удобно при стандартном шаге стропил в 62 см по центрам. В этом случае нет необходимости подрезать плиты. Для расчета необходимого числа плит необходимо определить, сколько ляжет вдоль и поперек. Для этого необходимо учитывать длину ската крыши и количество промежутков между стропилами

Гораздо проще заранее, на момент проектирования и возведения стропильных ферм определиться с маркой утеплителя и его размерами. Стандартные размеры плиты составляют 120 см*60 см*10 см, что особенно удобно при стандартном шаге стропил в 62 см по центрам. В этом случае нет необходимости подрезать плиты. Для расчета необходимого числа плит необходимо определить, сколько ляжет вдоль и поперек. Для этого необходимо учитывать длину ската крыши и количество промежутков между стропилами.

Требования к теплоизоляционным материалам

Мало кто знает, но утеплитель для крыши или же для помещения мансарды должен иметь определенные параметры, которым в обязательном порядке должен соответствовать:

• Безопасность в плане противопожарного типа. Данное изделие не должно гореть.
• Обязательно должны быть высококачественными свойства изоляции звука. Такое изделие в обязательном порядке должно сводить к минимуму внешние виды шумов.
• Также к важным факторам относится паропроницаемость.
• Материал должен соответствовать экологической и санитарной безопасности.
• Материал должен обладать высокой прочностью и долговечностью(особенно при утеплении плоской кровли).

Технология теплоизоляции скатных крыш

Теплоизоляция односкатной кровли

Итак, как правильно утепляют односкатную крышу:

Как видите, утепления односкатной крыши – процесс не самый сложный, так что провести его своими руками реально даже человеку, далекому от строительной сферы.

Конструкция односкатной крыши с утеплением

Утепление двускатной крыши

Здесь две возможные ситуации:

1. Крыша уже покрыта кровельным материалом.
2. Еще не покрыта.

Начнем со второго случая, потому что он проще.

Укладка гидроизоляции по стропилам

Если в качестве теплоизоляционного материала выбран пенополиуретан, то все работы изнутри мансарды сводятся к нанесению пены на скатную плоскость кровельной конструкции. Основная задача – равномерность нанесенного материала.

Хотелось обратить внимание, что монтаж эковаты производят по мокрой и сухой технологии. Первая – это когда в материал добавляют воду. В случае утепления скатных кровель используется сухая технология

В случае утепления скатных кровель используется сухая технология.

Засыпка эковаты в пространство между двумя пленками

Теплоизоляция крыши своими руками

Рассчитать количество материала для плоской кровли проще

Плоскую кровлю можно утеплить снаружи и изнутри. Сначала делают наружное утепление. При малой эффективности последнего проводят внутреннее.

Теплоизоляцию плоской крыши выполняют с соблюдением определенной технологии:

1. Основное перекрытие покрывают пароизоляционной пленкой, стыки заклеивают скотчем.
2. В качестве теплоизоляционного материала применяют минеральную вату или пенопласт, который стоит дешевле. Плиты укладывают плотно.
3. С целью гидроизоляции применяется рубероид.
4. Гидроизоляционный слой покрывают мастикой.
5. Дополнительную звукоизоляцию обеспечивают слоем керамзита.

Внутреннее утепление проводят, если позволяет высота потолка.

Работы выполняют в такой последовательности:

1. На потолке монтируют обрешетку.
2. Размещают пароизоляционное покрытие.
3. Укладывают утеплитель (минвату, пенополистирол).
4. Отделывают декоративными панелями.

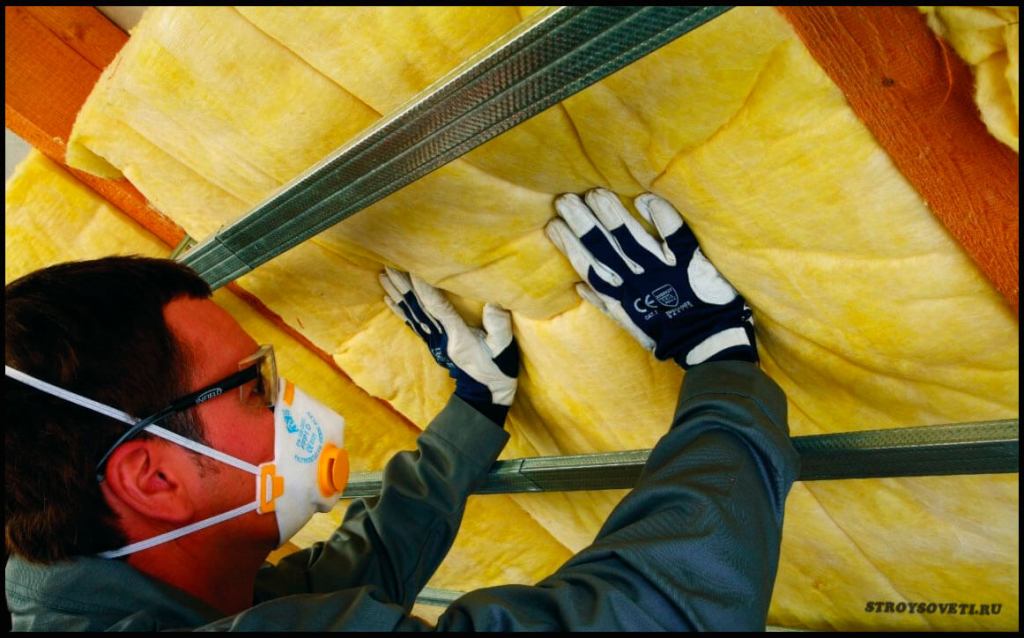

Вариант утепления скатной кровли

Общий принцип утепления скатной кровли аналогичен за исключением некоторых нюансов:

1. Пароизоляционной пленкой покрывают стропила и пространство между ними. Крепление материала проводится степлером.
2. Теплоизоляцию делают плитами минеральной ваты. Последние плотно укладывают между балками, крепление утеплителя выполняют с помощью капроновой сетки, деревянной рейки.
3. Следующий этап – дополнительная пароизоляция. Места соединения пленки заделывают скотчем.
4. В конце проводят отделку вагонкой, ДСП или гипсокартоном.

В малоэтажном строительстве чаще делают скатную кровлю, поскольку она обеспечивает лучшую гидро- и теплоизоляцию, ее конструкция позволяет обустроить мансарду в виде дополнительной комнаты.

Теплотехнический расчет.

Приступаем непосредственно к теплотехническому расчету, а именно — нам необходимо подобрать толщину 2-го слоя (утеплителя) исходя из условий места строительства.В первую очередь — определяем норму тепловой защиты из условий соблюдения санитарных норм.Согласно формулы 3 из СНиП 23-02-2003 «Тепловая защита зданий» рассчитывается нормативное (или другими словами максимально допустимое) сопротивление теплопередачи, формула выгладит так:

где:n = 1 — коэффициент, принятый по таблице 6, из СНиП 23-02-2003 «Тепловая защита зданий» для наружной стены (впрочем, в последнем актуализированном СП данный коэффициент упразднили!);

tint = 20°С — оптимальная температура в помещении, из исходных данных;

text = -30°С — температура наиболее холодной пятидневки, значение из исходных данных;

Δtn = 4°С — данный показатель принимается по таблице 5, из СНиП 23-02-2003 «Тепловая защита зданий» он нормирует температурный перепад между температурой воздуха внутри помещения и температурой внутренней поверхности ограждающей конструкции (стены);

αint = 8,7 Вт/(м2×°С) — коэффициент теплопередачи внутренней поверхности ограждающей конструкции, принимается по таблице 7 из СНиП 23-02-2003 «Тепловая защита зданий» для наружных стен.

Выполняем расчет:

получили сопротивление теплопередачи из санитарных норм Rreq = 1.437 м2*℃/Вт;

Во вторую очередь, определяем сопротивление теплопередачи из условий энергосбережения.

Определяем градусо-сутки отопительного периода, для этого воспользуемся формулой, согласно пункта 5.3 в СНиП 23-02-2003″Тепловая защита зданий»:

Dd = (tint — tht)zht = (20 + 4,0)*214 = 5136°С×сут

Примечание: градусо-сутки ещё имеют сокращенное обозначение — ГСОП.

Далее, согласно СНиП 23-02-2003 «Тепловая защита зданий» в зависимости от градусо-суток района строительства, рассчитываем нормативное значение приведенного сопротивления теплопередаче по формуле:

Rreq= a*Dd + b = 0,00035 × 5136 + 1,4 = 3,1976м2×°С/Вт,

где: Dd — градусо-сутки отопительного периода в г. Муром,

a и b — коэффициенты, принимаемые по таблице 4, столбец 3, СНиП 23-02-2003 «Тепловая защита зданий» для стен жилого здания.таким образом, мы получили второе значение сопротивления теплопередачи исходя из энергоэффективности Rreq = 3,198 м2*℃/Вт;

Для дальнейшего расчета стены, мы принимаем наибольшее значение из двух рассчитанных нами показателей Rreq (1,437 и 3,198), и обозначим его как Rтреб = 3,198 м2*℃/Вт;

Определение толщины утеплителя

Для каждого слоя нашей многослойной стены необходимо рассчитать термическое сопротивление по формуле:

где:δi- толщина слоя, мм;λi — расчетный коэффициент теплопроводности материала слоя Вт/(м × °С).

Рассчитываем термическое сопротивление для каждого слоя1 слой (газобетонные блоки): R1 = 0,4/0,29 = 0,116 м2×°С/Вт.3 слой (облицовочный силикатный кирпич): R3 = 0,12/0,87 = 0,104 м2×°С/Вт.4 слой (штукатурка): R4 = 0,02/0,87 = 0,023 м2×°С/Вт.

Определение минимально допустимого (требуемого) термического сопротивления теплоизоляционного материала:

где:

Rint = 1/αint = 1/8,7 — сопротивление теплообмену на внутренней поверхности;

Rext = 1/αext = 1/23 — сопротивление теплообмену на наружной поверхности,

αext принимается по таблице 14 для наружных стен;

ΣRi = 0,116 + 0,104 + 0,023 — сумма термических сопротивлений всех слоев стены без слоя утеплителя, определенных с учетом коэффициентов теплопроводности материалов, принятых по графе А или Б (столбцы 8 и 9 таблицы Д1 СП 23-101-2004) в соответствии с влажностными условиями эксплуатации стены, м2·°С/Вт

Толщина утеплителя равна:

где: λут — коэффициент теплопроводности материала утеплителя, Вт/(м·°С).

Определение термического сопротивления стены из условия, что общая толщина утеплителя будет 250 мм:

где: ΣRт,i — сумма термических сопротивлений всех слоев ограждения, в том числе и слоя утеплителя, принятой конструктивной толщины, м2·°С/Вт.

Из полученного результата можно сделать вывод, что

R0 = 3,343м2×°С/Вт > Rтр0 = 3,198м2×°С/Вт → следовательно, толщина утеплителя подобрана правильно.

Вот мы и выполнили теплотехнический расчет стены и нам известны толщины всех слоёв, входящих в её состав. Для того, чтобы долго не разбираться с нормативной документацией и самому считать на калькуляторе все эти сложные формулы, можно воспользоваться калькулятором «Теплотехнический расчет стены», где Вам достаточно просто выбрать исходные данные, а сам расчет произведется автоматически.

строительство дома

строительные технологии

• Добавить комментарий
• 1335 просмотров
