Расчет угла наклона крыши

Расчет конструкции кровли

В предыдущих разделах мы рассказали, как выбрать оптимальный угол наклона скатов и как по нему рассчитать общую нагрузку на крышу. Все это теперь пригодится нам для расчета конструкции кровли. Он достаточно большой и сложный, поэтому мы остановимся только на стропилах и обрешетке.

Если у вас типовой проект, то в остальном схему стропильной системы обычно можно взять из него без изменений. Если проекта кровли нет вообще, то самый простой и дешевый способ его получить — обратиться в компанию, которая продает тяжелые кровельные покрытия, например, керамическую плитку. Несложные кровли, например, симметричные двускатные, менеджер сможет «собрать» вам в конфигураторе крыши — специализированном приложении, созданном компании специально для таких целей.

Расчет стропил выполняют по СП 64.13330.2017 «Деревянные конструкции» и уже знакомому нам СП 20.13330.2016 «Нагрузки и воздействия». Он очень сложен, поэтому требует внимания и скрупулезности.

Для односкатной, двускатной и даже вальмовой кровли расчет делают только для одной стропильной ноги. Остальные просто делают идентичными.

Перед тем как рассчитать кровлю дома, нужно задать начальные условия: нагрузку, угол наклона кровли, шаг стропил и их рабочую длину. Рабочая длина стропил — это максимальное расстояние между опорами, обычно оно равно 3,5-4 м. Шаг стропил на первом этапе, как правило, берут равным 0,8 м. Уклон скатов и нагрузку мы уже вычислили на предыдущих этапах, нужно только перевести ее из единиц площади Q в единицы длины по формуле Q_r:

Q_r=A·Q

Где A — шаг стропил, выраженный в метрах.

На основании рассчитанной нагрузки выбирают сечение стропил. Для этого используют одну из двух формул в зависимости от угла наклона ската:

• если крыша наклонена под 30° и менее, формула принимает вид H_min=8,6·L_max·√(Q_r/(B·R_изб));
• для уклона более 30° используется формула вида H_min=9,5·L_max·√(Q_r/(B·R_изб)).

Расшифруем переменные в формуле:

• H_min — минимальная высота стропил;
• L_max — рабочая длина стропильных ног;
• R_изб — сопротивление на изгиб материала (берется из норматива или справочных материалов, зависит от вида и сорта древесины, а также от сечения доски или бруса);
• B — ширина стропил (для первого расчета берут равной 50 мм, дальше при необходимости увеличивают в соответствии с номенклатурой пиломатериалов).

После расчета минимальной высоты доски для крыши дома полученное значение умножают на 1,05, чтобы обеспечить запас прочности, и округляют в большую сторону к ближайшей по номенклатуре доске.

Например, если расчетная минимальная высота равна 175 мм, то с запасом прочности это уже будет 183,75 мм. Ближайшая по номенклатуре доска с округлением в большую сторону — 200×50 мм.

Теперь подобранную доску нужно проверить на прогиб

Важно, что проверяется именно выбранная доска, а не расчетное значение минимальной высоты. Согласно нормативным документам, максимальный стропила должен быть равен 1/200 от длины прогона

То есть доска длиной 2 м не должна прогибаться более чем на 1 см.

Для проверки прогиба используют неравенство:

3,125· Q_r·L3_max/(B·H3)≤1

Если оно соблюдается, то все хорошо, доску можно использовать для устройства стропильных ног. Если неравенство не соблюдается, то необходимо усиление стропильной системы. Например, с помощью уменьшения шага стропил и их рабочей длины либо увеличения ширины доски. Какой именно параметр изменять — зависит от ваших предпочтений. Как правило, выгоднее всего изменить схему каркаса и добавить больше опор для стропильных ног.

Тип обрешетки больше зависит от вида кровельного покрытия, чем от нагрузки на крышу. А вот ее шаг и сечение уже выбираются исходя из нагрузки.

Например, для каждой марки профнастила есть специальные таблицы с рекомендованным шагом обрешетки в зависимости от расчетной нагрузки на кровлю. А для битумной черепицы при высоких значениях веса снегового покрова выбирают более толстые OSB-плиты — 15 мм и даже 18 мм.

Главное при выборе обрешетки — точно следовать рекомендациям производителя конкретного кровельного покрытия. У них всегда есть инструкция по монтажу кровли, в которой приведены в том числе и эти данные.

Советы от строителей

1. В России, особенно в средней полосе, зимы достаточно холодные, поэтому необходимо обязательно при расчете угла крыши учитывать среднегодовые осадки (снег, вода, град);
2. Снег больше всего накапливается на поверхности, у которой скат наклона крыши от 20 до 35 градусов;
3. Чтобы посчитать правильный угол, необходимо также учитывать материал, его количество свойства. К примеру, у стали гибкость значительно меньше, чем у поликарбоната, соответственно строить из неё сложные углы будет тяжелее;
4. Главным недостатком является то, что покрытие на наклонной крыше очень подвержено разнообразным нагрузкам, так что позаботьтесь об упрочнении стропильной системы;
5. Чтобы оградить здание от вероятности протекания воды, с внутренне стороны крышу перекройте при помощи сэндвич-панелей, пленки или профнастила;
6. Для мансардного окна нужно просчитать уровень наклона, который повторяет уклон крыши.

Что такое уклон в процентах

Стоит поговорить об угле наклона скатов в процентах. Само понятие «угол наклона в процентах» технически неграмотное и используется только теми, кто сам ничего не строит.

Рассмотрим данные определения на практике. Допустим, угол наклона скатов равняется 30%. Что это значит? Это значит, что высота конька крыши составляет 30% половины ширины здания. Для расчетов будем пользоваться тем же треугольником.

Прямоугольный треугольник

Процент наклона рассчитывается по формуле (см. рисунок ниже).

Процент наклона

Где:

• a ­– высота конька;
• b – половина ширины строения.

Что такое 30% и как смотрится крыша с таким процентным отношением представить себе очень трудно. Для того чтобы конвертировать эту величину в градусы следует воспользоваться специальной таблицей. С ее помощью узнаем, что 30% значит, что угол наклона ската кровли равняется примерно 16,5°. Дело в том, что для 16° процентное соотношение равняется 28,7%, а для 17° этот параметр составляет 30,5%. Если мастер знает, что угол уклона ската примерно 16,5°, то он без труда может представить внешний вид и геометрию крыши, рассчитать линейные размеры стропильных ног, вертикальных опор кровли, размеры мауэрлата. Как такие расчеты делаются, если есть данные наклона в процентах?

Примеры использования угла наклона в процентах

Расчет параметров стропильной системы с помощью процентного соотношения высоты конька и половины ширины строения делается при помощи калькулятора.

Имея начальную формулу, далее расчеты строятся с использованием элементарных арифметических уравнений. Для начала нужно немного преобразовать формулу.

Начальная формула

В данном случае X – процентное отношение наклона кровли, как мы договорились, для примера возьмем 30%. Эта величина известна и задается во время расчетов.

Для предварительных расчетов следует немного преобразовать формулу в такой вид (см. рисунок ниже).

Преобразованная формула

Теперь определяем по отдельности значения a и b.

Значение а

Значение b

Напомним, что:

• a – высота стропильной системы,
• b – половина ширины здания, а
• X – процент наклона ската.

Процент нам известен, для дальнейших расчетов понадобится замерить или высоту стропильной системы, или половину ширины здания. В связи с тем, что намного легче узнать второе значение, замерим его.

К примеру. Ширина здания 8 метров, соответственно, половина равняется 4 метра (b=4 м).

Узнаем высоту стропильной системы (см. рисунок ниже).

Узнаем высоту стропильной системы

Высота стропильной системы 1,2 метра, угол наклона мы узнали из таблицы, он равняется примерно 16,5°.

Далее нам следует рассчитать длину стропильной ноги без карнизного свеса. Идти можно двумя путями.

Первый. Используя теорему Пифагора, где c – длина стропилины.

Теорема Пифагора

Соответственно, значение с можно представить формулой на иллюстрации ниже.

Формула длины гипотенузы

Пример расчета (см. картинку ниже).

Пример расчета

Второй. Используя тригонометрические функции. Как мы уже выше указывали, расчет длины стропилины можно делать по формуле ниже.

Расчет длины стропилины

Все данные у нас есть, угол наклона 16,5°, половина ширины здания 4 м.

Пример выполнения расчета

По длине стропилины есть небольшие различия. Это объясняется тем, что угол наклона был выбран приблизительно.

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла
наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала
для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как
керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными
скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с
точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их
пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются
фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с
помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Оптимальный угол наклона двухскатной крыши

Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.

Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.

Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.

Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.

Более точные значения выбираются исходя из таких факторов, как::

• Назначение чердака.
• Используемое кровельное покрытие.
• Климатические условия.

Оптимальный угол наклона двускатной крыши

Специфика плоской и скатной кровли

Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

ОБРАТИТЕ ВНИМАНИЕ!

Существует один нюанс, который необходимо принять во внимание при конструировании плоской поверхности. Обязательное условие — установление водоотводных воронок, стенки которых будут наклоняться на 1,5 градуса

Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов. Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

Уклон плоской кровли

К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

ОСТОРОЖНО!

При небольшом азимуте стыки обрабатываются морозо- и водостойким герметиком в обязательном порядке. Если же показатель равен 15 градусам или выше, тогда настилание профнастила должно происходить при нахлесте в 200 мм, а если уклон крыши меньше 15º — нахлест увеличивается на две «волны».

Калькулятор расчета длины стропильных ног

Для расчета длины стропильных ног удобнее воспользоваться специальным онлайн-калькулятором – в сети Интернет есть множество сервисов с подобными возможностями. В его основе заложена известная всем теорема Пифагора, которая позволяет определить длину гипотенузы по известным катетам.

Одним из катетов (для всех типов крыш) является высота конька, конькового уза в шатровой кровле, превышение высоты одного края для односкатных конструкций. Второй катет определяется типом стропильной системы, что детально изображено на рис. 13.

где 1 – односкатная кровля;

2 – двускатная крыша;

3 – вальмовая конструкция;

4 – шатровая стропильная система.

Рисунок 13. Количество и расположение стропил в разных конструкциях крыш

Для расчета нужно выбрать тип кровли, ввести значения высоты конька и ширины здания – все расчеты выполнит онлайн-калькулятор, учитывающий все вышеприведенные зависимости.

Металлочерепица Grand Line Kredo, Полиэстер, мокрый асфальт (RAL 7024) 0,45 ммМеталлочерепица с закругленной формой гребня и мягкими и ровными линиями, отражающими Сред…

От 545 руб/м²Подробнее

Металлочерепица Grand Line Modern, Полиэстер, сигнально-синий (RAL 5005) 0,4 ммМеталлочерепица в профиле Modern, форма которого приближена к классической керамической че…

От 438 руб/м²Подробнее

Металлочерепица Grand Line Classic, Полиэстер, сигнально-синий (RAL 5005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 532 руб/м²Подробнее

Металлочерепица Grand Line Classic, Velur20, мокрый асфальт (RAL 7024) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 1015 руб/м²Подробнее

Металлочерепица Grand Line Classic, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 532 руб/м²Подробнее

Металлочерепица Grand Line Classic, Satin, красное вино (RAL 3005) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 592 руб/м²Подробнее

Металлочерепица Grand Line Kamea, Полиэстер, красное вино (RAL 3005) 0,45 ммМеталлочерепица в стильном и современном профиле Камея с покрытием Полиэстер с гладкой гля…

От 545 руб/м²Подробнее

Металлочерепица Grand Line Kvinta plus, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица с симметричным профилем и оригинальными канавками, повышающими жесткость и…

От 562 руб/м²Подробнее

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

• В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
• Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
• В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

• H – высота конька;
• L – ширина половины дома;
• α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

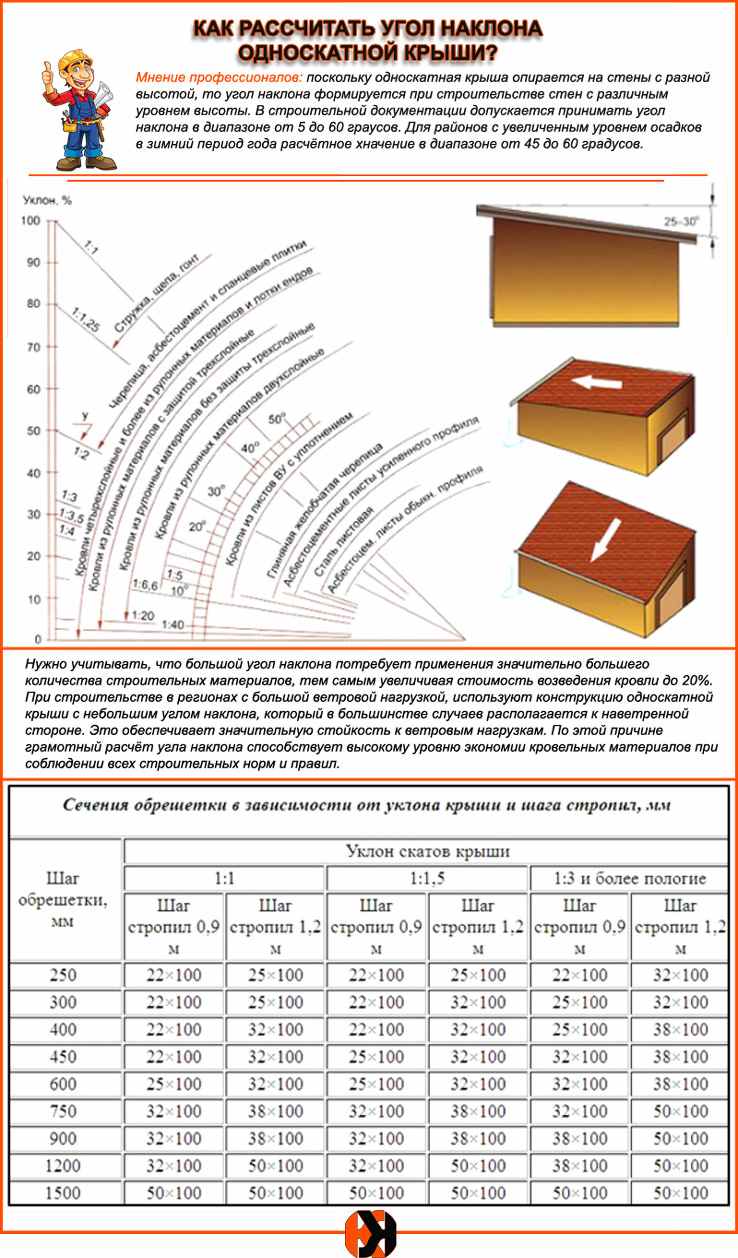

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Минимальный показатель уклона

Кровля считается главным материалом при устройстве верхней поверхности крыши, она также требует соблюдения определённых правил уклона в зависимости от её вида.

1. Если с профнастилом используется угол с показателем в 12 градусов, то для металлочерепицы такой показатель нужно увеличить до пятнадцати градусов.
2. Мягкая черепица может быть уложена на крышу с уклоном в одиннадцать градусов. В этом случае нужно учитывать особенности сплошной облицовки.
3. При укладке керамической черепицы показатель наклона должен доходить до 22 градусов.
4. Также нужно учитывать и то, что стропильная система подаётся большой нагрузке в случае ската с небольшой наклонностью. Чтобы избежать перегрузки ската во время строительства, нужно обязательно помнить о рекомендуемом наклоне.
5. Минимальный показатель уклона кровли из сэндвич-панелей доходит до пяти градусов, если в панелях конструкции в дальнейшем будут находиться окна, то такой показатель возрастает до семи градусов.

Самостоятельное определение уклона крыши

Чтобы изменить общий угол ската, можно применить специальный прибор, который поможет не тратить вам своё свободное время. Название такого инструмента — уклономер.

Также можно воспользоваться механическим угломером — более бюджетный вариант, но при этом не исключены длительная морока с таким устройством, особенно в том случае, если владелец использует инструмент первый раз.

Перед началом измерения необходимо понять общую специфику устройства:

1. Стандартный тип угломера без электронных функций выглядит как рейка с зафиксированной рамой. На стыке планок расположена ось, на который закреплён маятник. В его комплект входит пара колец, грузик, указатель, а также пластина. В дополнение к такому прибору идёт шкала с делениями, которая расположена на внутренней части выреза. Если расположить рейку по горизонтали, то указатель будет совпадать с нулевым делением шкалы.
2. Теперь следует рассмотреть главный процесс измерения, для которого и был создан данный прибор. Для начала рейку угломера следует выставить перпендикулярно по отношению к коньку. После на шкале маятника будет указана нужная величина в градусном показателе.
3. Способ, который основан на самостоятельном расчёте здания для изменения наклона с помощью проведения математический вычислений, не так эффективен. Чтобы измерить наклон крыши самостоятельно, для начала нужно определить длину катетов и гипотенузы. Если же говорить об измерении наклона кровли, то в этом случае прямая ската и станет гипотенузой.
4. После рассчитывается длина противолежащего и прилежащего катетов. Первым катетом является расстояние, которое разделяет конёк и перекрытие, а размер второго нужно принимать в виде расстояния между серединой перекрытия и карнизным свесом на одном из скате.
5. В этом случае после получения двух значений для нахождения третьего используется правило тригонометрии. В результате, зная синус, косинус либо тангенс (всё будет зависеть от размера составляющих), через инженерный калькулятор происходит вычисление цифрового показателя наклона крыши в процентном соотношении.

Если говорить о нагрузке, то лучше не выбирать минимальный показатель наклона, так как это может отрицательно повлиять на новую крышу. Если же кровля плоская, и изменить её не получится, то нужно обязательно использовать укрепительные редуты.

В общем расчёте цены не нужно забывать о массе общей конструкции дома и помнить о нагрузке от осадков — это поможет выявить не только правильный, но также и более экономичный метод для вас и вашего бюджета.

Если уклон ската доходит до 10 градусов, то лучше всего подойдёт отделка из гравия, до 20 градусов — шифер, а также профнастил. Стальные и медные листки лучше всего использовать в больших конструкциях, когда показатель верхнего румба варьируется от 50 до 60 градусов.

Величина нагрузок внешней среды

Ещё одним важным фактором в этом случае считается значение угла наклона кровли при воздействии на него внешних нагрузок, которые выпадают на конструкцию крыши.

В это случае можно заметить определённую связь. Можно заранее вычислить все линейные размеры и углы, но в итоге всё равно придётся провести деталировку. Нужно чётко определить, из какого материала будут создаваться узлы стропильной системы и детали, какова длина их сечения, шаг расположения, а также максимальная длина между двумя точками опоры, метод крепления элементов и их установка на несущие стены дома. Кроме собственного веса, на уклон большое влияние оказывает воздействие из внешней среды.

Советы от строителей

1. В России, особенно в средней полосе, зимы достаточно холодные, поэтому необходимо обязательно при расчете угла крыши учитывать среднегодовые осадки (снег, вода, град);
2. Снег больше всего накапливается на поверхности, у которой скат наклона крыши от 20 до 35 градусов;
3. Чтобы посчитать правильный угол, необходимо также учитывать материал, его количество свойства. К примеру, у стали гибкость значительно меньше, чем у поликарбоната, соответственно строить из неё сложные углы будет тяжелее;
4. Главным недостатком является то, что покрытие на наклонной крыше очень подвержено разнообразным нагрузкам, так что позаботьтесь об упрочнении стропильной системы;
5. Чтобы оградить здание от вероятности протекания воды, с внутренне стороны крышу перекройте при помощи сэндвич-панелей, пленки или профнастила;
6. Для мансардного окна нужно просчитать уровень наклона, который повторяет уклон крыши.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Рассмотрим пример

Катет С – это половина ширины здания.

Катет а – это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой:

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

cos A = 4/10 = 0.4

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Посмотрите видео об уклоне скатов.

Что еще почитать по теме?

Советы

Если кровля дома преждевременно вышла из строя, это означает, что при монтаже были допущены ошибки. Причины выхода из строя скатной кровли могут быть разными. Например, неправильный проект стропильной системы может стать причиной обрушения конструкции.

Если были неверно выбраны теплоизоляционные материалы, то это может привести к образованию конденсата. Теплоизоляция в этом случае потеряет свои функциональные особенности. Ошибки при укладке гидроизоляции приведут к протеканию кровли

Поэтому при обустройстве крыши важно уделить внимание каждому элементу конструкции

Для того чтобы избежать крушения стропильной системы, ее нужно проектировать в соответствии со строительными нормами и требованиями. Если стропила будут опираться непосредственно на стену, крыша быстро придет в негодность. Нельзя в качестве подпорок использовать подставки из небрежно прикрепленных досок. Также стойки должны быть установлены в определенном порядке, а не хаотично.

При монтаже важно учитывать и температурно-влажностный режим, который обуславливается применением тех или иных строительных материалов. Теплоизоляция в кровельной конструкции будет способствовать энергоэффективности, только если материалы являются качественными и уложены правильно

Некачественная пароизоляция приведет к попаданию влаги в утеплитель. В дальнейшем в нем образуется конденсат. Влажный утеплитель не только потеряет свои свойства, но и станет причиной образования плесени в помещениях.

Существует несколько основных правил грамотного устройства кровли.

Утепление, как правило, устраивается между частями стропильной системы

Пароизоляция помещается с внутренней части утеплителя. Для скатных крыш не подходят слишком рыхлые материалы

При выборе тех или иных материалов обращайте внимание на рекомендации производителя

• Учитывайте, что некоторые виды покрытий, например, мягкая черепица, являются сплошной непроницаемой изоляцией. Они не требуют дополнительных изоляционных элементов.
• Необходимость в изоляционных материалах возрастает пропорционально уменьшению уклона кровли.
• Изоляция обязательна для таких материалов как металлочерепица, профильное железо.

• Для изоляции выбирайте мембранные основы с перфорацией. Такие материалы более надежны. Их основа полностью непроницаема, поэтому исключает продувание ветром. Кроме того, пленки из нетканной основы впитывают образующуюся влагу.
• Менять слои изоляции подкровельных материалов местами нельзя. Иначе температурно-влажностный режим чердачного пространства может нарушиться. Стропила будут впитывать влагу, а несущая деревянная система провиснет.

В некоторых случаях важное значение имеет обустройство системы вентиляции. Например, это становится актуальным, если чердак холодный. Также по несущим конструкциям иногда проходят системы центрального отопления

Щелевые продухи устраивают в карнизах. Их наличие ускоряет прогрев участков в период оттепелей. Кроме того, такая вентиляция отличается простотой обустройства, экономичностью и полностью соответствует нормативам

Также по несущим конструкциям иногда проходят системы центрального отопления. Щелевые продухи устраивают в карнизах. Их наличие ускоряет прогрев участков в период оттепелей. Кроме того, такая вентиляция отличается простотой обустройства, экономичностью и полностью соответствует нормативам.

О том, как расчитать уклон и произвести монтаж крыши, смотрите в следующем видео.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

• В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
• Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
• При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
• К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
• Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Что такое разуклонка

Такие мероприятия нужно делать на кровлях с углом наклона ≤10°. Дело в том, что полностью плоскими (горизонтальными) скаты не бывают, для ухода воды нужны наклоны. На больших по размерам крышах оперировать сантиметрами довольно сложно, в результате ошибок углы наклона крыши могут немного изменяться. Для скатных кровель это не критично, а для плоских такие ошибки могут становиться причиной застоя воды и, как следствие, появления протечек, нарушения герметичности крыши, преждевременному выходу из строя несущих узлов и т. д. Разуклонка таких крыш может делаться несколькими методами, конкретный выбирается в зависимости от индивидуальных характеристик строения и его назначения.

1. При помощи сыпучих материалов. Чаще всего используется керамзит. Материал насыпается слоем толщиной до десяти сантиметров, выравнивается правилами под уровень, а потом сверху наливается цементно-песчаная смесь.

2. При помощи прочных влагостойких утеплителей. В этих целях используются экструдированные полимерные утеплители увеличенной прочности. Поверх этих слоев укладываются рулонные кровельные материалы.

Подводя итоги

Делая вывод надо учесть тот факт, что правильно высчитанный наклон скатов крыши сможет уменьшить нагрузку от ветра и сделать максимально наименьшим количество скапливаемых осадков. Но и ещё способствует разумной экономии денежных средств в количестве использованных строительных материалов.

В случае сомнения в собственных силах стоит обязательно обратиться за помощью к настоящим профессионалам, которые смогут оказать качественную и квалифицированную помощь. При попытке сэкономить может получиться так, что некоторые работы будут выполнены с ошибками. В последующем это может привести к аварийным последствиям.
