Принцип действия расширительного бака
Принцип действия компенсирующего устройства прост, в нем нет никаких сложных технических решений. Однако малейшая ошибка в расчете может повлечь за собой выход из строя отопительной системы в целом.
Внутреннее пространство бака разделено на две части эластичной мембраной. Верхняя полость называется воздушной – в нее закачивается воздух. Цель этой операции – создать начальное давление в емкости. Вода из системы подается в нижнюю полость. Как только мембрана займет устойчивое положение – ляжет на поверхность жидкости, система может считаться готовой к работе.
Принцип работы закрытого расширительного бака
Разогретый теплоноситель расширяется, и его избыток поступает в бак, смещая мембрану в сторону воздушной камеры. Как только вода начинает остывать, мембрана под давлением воздуха возвращается в исходное положение, поддерживая тем самым заданное давление в системе отопления.
Слишком большой расширительный бак не в состоянии создать нужнее давление в системе. Недостаточная вместимость компенсирующего устройства не позволит принять весь избыток расширенной воды.
Поэтому так важно правильно рассчитать оптимальный объем этого важного элемента автономной отопительной системы
Расчет расширительного бака для отопления
Подбор расширительного бака ведется не только на основании типа отопительной системы. Здесь важен объем носителя тепла, его природа с коэффициентом теплового расширения и предельные значения температуры в сети. Рассмотрим, как рассчитать вместимость бачка.
10% или готовая формула
Самый простой подход для определения объема расширительного бака – 10 % от общего объема теплоносителя. Но такой подход чаще приводит к переплате за прибор. Тогда лучше произвести расчеты по готовой формуле. Так будет сделан оптимальный выбор для конкретной инженерной коммуникации.
Закрытый
Для вычисления вместимости бачка закрытого типа лучше произвести точные вычисления. Здесь существует готовая формула: V=(Vc*k)/D. Под условными обозначениями подразумевается следующее:
- Vc – объем носителя тепла;
- k – коэффициент теплового расширения рабочей жидкости;
- D – эффективность устанавливаемого бачка.
На коэффициент расширения воды состав практически никакого влияния не оказывает. Чего нельзя сказать об антифризах. Здесь значения могут меняться в соответствии с количеством гликолевых соединений. В любом случае информацию можно найти в готовых таблицах.
Эффективность резервуара определяется отдельно. Для этого также существует формула? D=(Pm-Ph)/(Pm+1). Здесь:
- Pm – максимальный напор в системе отопления (как правило, не превышает 3 Атм);
- Ph – давление, предварительно созданное в воздушной камере бачка.
Второй пункт можно вычислить по вертикальной части инженерной конструкции. Здесь на каждый полметра приходится 0,5 Атм. Результаты вычислений могут быть приближены к 10 % от общего объема теплоносителя, но специалисты рекомендуют производить точные вычисления.
Пример расчета выполним с учетом 3 Атм, 5 метрах по высоте контура, 100 литрах воды и температуре +90 градусов по цельсию. Тогда: D= (3-2,5)/(3+1)=0,5/4=0,125. V=(100*0,0035)/0,125=2,8 л.
Открытый
Относительно того, какой должен быть объем открытого расширительного бака, строгие требования отсутствуют. Здесь достаточно учесть три момента:
- общий объем теплоносителя;
- температура в инженерной сети;
- коэффициент расширения воды.
Сначала определяется количество теплоносителя, который будет заполнять бачок при повышении температуры до конкретного значения. Далее вычисляются потери при минимальных показателях термометра
Важно, чтобы расширительный бак открытого типа всегда был заполнен рабочей жидкостью минимум на ¼
Чаще в качестве носителя тепла используется вода. Рассмотрим пример вычисления вместимости негерметичного бачка с учетом:
- трубопровод и приборы запитаны 100 литрами жидкости;
- температура в сети достигает значения 90 градусов по Цельсию;
- коэффициент расширения воды составляет 3,5 %.
Здесь выходит, что увеличение объема теплоносителя составляет 3,5 литра. Но емкость вместимостью 5 литров для такой коммуникации не подходит, так как при остывании воды емкость окажется заполненной менее, чем на ¼. То есть в этом случае подход к 10 % будет актуальным.
Алгоритм действия расширительного бака
Расширительные баки применяются для устранения теплового расширения, принятия избытка теплоносителя, поддержания стабильного гидравлического давления в оборудовании. В закрытых схемах отопления устанавливаются герметичные баки с резиновой мембраной, для открытой – полые сосуды, соединенные с окружающей средой.
В системах отопления открытого типа лишний объем нагретой воды вытесняется в открытое пространство расширителя. В случае переполнения организуется перелив из расширителя в канализацию. Открытый сосуд устанавливается на верхней точке системы и одновременно выполняет функцию отвода воздушных пробок из системы отопления. Размер расширительного бака для отопления по открытой схеме при организации перелива теплоносителя выбирается произвольно, но не менее 5% от общего объема теплоносителя. В схемах с естественной циркуляцией (при отсутствии водопровода) бак используется для залива воды (теплоносителя).
Мембранный экспанзомат – герметичный сосуд, разделенный мембранной перегородкой на две камеры. К одной камере подключается отвод от системы отопления, в другую при производстве через специальный клапан закачивается воздух с давлением от 0,4 – 1,6 атмосфер. Объем бака зависит от общей вместимости оборудования по теплоносителю. Теплоноситель (вода), разогреваясь, расширяется и образовавшийся лишний объем его выдавливается в водяную камеру экспанзомата, создавая давление на мембранную перегородку. Мембрана выгибается в направлении воздушной камеры, усилие теплоносителя компенсируется давлением воздуха (воздух при этом сжимается). По этому принципу происходит компенсация давления в системе отопления. Гибкость мембраны и давление воздуха бачка расширительного бака для отопления закрытого типа поддерживает постоянную величину давления в системе.
Давление в расширительном бачке котла
Под давлением в расширительном бачке подразумевается начальное давление воздушной камеры пустого резервуара при комнатной температуре. Это давление должно быть равно статическому давлению системы отопления после заполнения ее теплоносителем.
Таким образом, мембрана будет находиться в равновесии и давление газа воздушной камеры будет компенсировать давление теплоносителя системы отопления и бак будет НЕ заполнен и обладать необходимым объемом для компенсации теплового расширения жидкости.Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара.
Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:
- Vaillant TEC 0.8-2 бар;
- Ariston EGIS 24 1-3 (max) бар;
- Ariston CLASS 1-1.5 бар;
- BAXI ECO-4 0.7-1.5 бар;
- BAXI ECO 5 1-1.5 бар;
- Buderus U042 1-2 бар.
Это значит, что чаще всего в расширительном бачке будет достаточно давление 0.8-1 бар.
При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого.
Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.
Как проверить давление в расширительном бачке отопления
Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда. В случае если речь идет о настенном газовом котле — компенсатор, как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу. Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний.
Если в результате проверки выяснилось, что давление недостаточно — необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования — давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.
Производить «подкачку» бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле — будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.
Расчет экспанзомата для системы с котлом мощностью 31 кВт
Перед проведением расчетов по выбору расширительного бачка необходимо знать, что большинство навесных котлов оснащены вмонтированными расширительными бачками. Объем встроенного бачка указан в техдокументации котла. При пересчете объема системы обогрева по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бачка объему возводимой системы. В случае дефицита ставится добавочный бачок. Его объем рассчитывается за вычетом встроенного экспанзомата. Котлы напольного исполнения, в основном, не имеют встроенного оборудования.
Расчет выглядит так:
К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375
3,0 – системное давление, максимальное, атм.;
1,5 – давление воздуха за мембранной тканью, атм.;
0,375 – показатель эффективности бачка, К.
Объем носителя тепла: В = 31х15 = 465 литров.
Тогда объем бачка будет составлять:
А = 465х0,04/0,375 = 49,6 литра.
Подбирается расширительный бачок объемом не меньше 50 литров с давлением воздуха в 1,5 атм. Общий способ выбора (10% от А) демонстрирует необходимость использования бачка объемом не меньше 46,5 литров. В этом случае размер экспанзомата всегда округляется до большего объема – 50 литров.
Давление воздуха, включенное в расчет (1,5 атмосферы), можно поменять. На расширительных баках есть встроенный клапан для наполнения воздухом. К нему можно присоединить ручной насос и поднять давление например если заводское давление составляет меньшую величину. При этом нужно віполнять предостороженность – при значительном увеличении давления можно повредить мембранную ткань, благодаря этому процесс необходимо контролировать по прибору для определения величины давления. Клапан также создает роль сброса давления при его поднятии до предельных значений.
Антифризы для отопления
В системы отопления кроме воды заливают специальные незамерзающие жидкости — антифризы. Обычно это водные растворы многоатомных спиртов. Не так давно на нашем рынке появился антифриз на основе глицерина. Так что теперь типов незамерзающих жидкостей для систем отопления три.
Виды незамерзающих жидкостей и их свойства
Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.
Этилен-гликолевый теплоноситель очень ядовит
Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.
Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.
Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.
Пропилен-гликолевый теплоноситель безопасен. но стоит дороже и замерзает при более высоких температурах
Особенности систем с антифризом в качестве теплоносителя
При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами
Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:
- Не хватит мощности и в доме будет холодно. Это связано с более низкой теплопроводностью антифризов. Решить эту проблему можно малой кровью — увеличить скорость движения теплоносителя, поставив более мощный циркуляционный насос. Но по-хорошему, требуется увеличение количества секций радиаторов .
- В системах закрытого типа может недостаточным оказаться объем расширительного бачка. Это связано с тем, что при нагревании незамерзайки расширяются больше, чем вода. Выход — поставить еще один бачок. Суммарный объем должен быть чуть больше требуемого (объем можно взять из таблицы).
Объем расширительного бачка для разных типов теплоносителя
Если использованы обычные резиновые прокладки, при использовании этилен-гликоля или глицерина они через некоторое непродолжительное время разрушатся и потекут. Потому перед заливкой антифриза во всех разъемных соединениях прокладки заменяют на паронитовые или тефлоновые.
Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.
Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.
Методика расчёта объёма
С – объём жидкости в системе, л.
?t – показатель теплового расширения носителя тепла.
P-min и P-max – небольшое (первое) и максимальное давление в расширительном баке.
Объём жидкости принимается во внимание полный, включая:
- магистрали из труб (про диаметры труб из меди для водомерного узла написано тут ),
- отопительные приборы,
- котёл,
- другие компоненты, где содержится вода (про змеевик водяной из нержавейки лесенка прочтите на данной странице).
Если объём системы неизвестен, используют способ определения по мощности отопительных приборов — из расчёта 1 кВт — 15 л.
Показатель увеличения для воды при 85 градусах Цельсия равён 0,034.
Такое значение используется при отсутствии более правильных данных о вашей сети.
Первое и максимальное давление в бачке P-min и P-max — это рабочее давление и значение, при котором срабатывает защитный клапан.
Как можно заметить, расчёт не такой уж и сложный.
Зато польза от него, бесспорна.
Выбор подходящего по свойствам расширительного бачка сумеет обезопасить сеть теплоснабжения от аварии тогда когда этого совсем не ждешь.
Какой подобрать — решаете только вы сами.
Применение онлайн-калькулятора
Кол-во онлайн-калькуляторов в сети велико, годится любой, но правильнее по очерди задействовать несколько ресурсов и вывести некое усредненное значение. Так будет возможность скорректировать ошибки или ошибочные данные на различных сайтах. Методика подсчёта на каждом калькуляторе собственная, кол-во используемых данных — различное.
Благодаря этому лучше подстраховаться, продублировав расчёт.
Некоторые ресурсы, одновременно, с выдачей полученного значения, рекомендуют варианты моделей расширительных бачков, удовлетворяющих предоставленным данным.
Ключевые значения и коэффициенты, в большинстве случаев, прилагаются в виде таблиц или средних значений, но объём носителя тепла вашей схемы обязан быть известен.
В любом случае, применяют дополнительный вариант, не дающий точного значения, однако за неимением иных вариантов годный.
Объём расширительного бачка принимается равным 15% суммарного объёма сети, включая магистрали из труб, котлы и отопительные приборы.
Представляется, что сторонникам точных расчётов этот вариант покажется чрезмерно примитивным, однако в безальтернативных случаях он применяется как паллиатив.
Как выполнить несложный расчет вместимости расширительного бачка для системы обогрева взгляните в видео.
Функции расширительного бака
Согласно законам физики, вода при нагревании на 10 градусов, увеличивается в объёме на 0.3%.
Для небольшого количества воды это явление малозаметное, но для тонны или нескольких тонн, которые находятся в отопительной системе, это существенный показатель.
Появление дополнительного объёма воды может повлиять на состояние труб отопления или даже привести к их повреждениям. Для предупреждения такой ситуации устанавливается расширительный бак.
Его функции состоят в следующем:
- Удаляет из системы излишек воды при её нагревании.
- Обеспечивает необходимое давление и предотвращает его скачкообразные повышения (гидроудары).
- Удаляет из отопительной системы воздух, который действует на неё разрушительно.
Воздух, изначально растворенный в воде, при её нагревании начинает активно выделяться (при высокой температуре показатель достигает 90%). Вместе с теплоносителем этот воздух перемещается к баку, где скапливается, а затем выводится вовне.
Как рассчитать необходимый объем расширительного бака?
Поскольку в отопительном контуре и трубопроводе, теплоноситель имеет фиксированную массу, в случае изменения температуры жидкости давление в системе непременно будет меняться. Дело в том, что по причине такого физического явления как тепловое расширение вода или любой другой вид носителя тепла при нагревании увеличивают свой объем. В том случае, когда нагрузка превысит прочность радиатора или трубопровода на разрыв, больших неприятностей не избежать. Наличие расширительного бака решит проблемы, связанные с расширением жидкости.

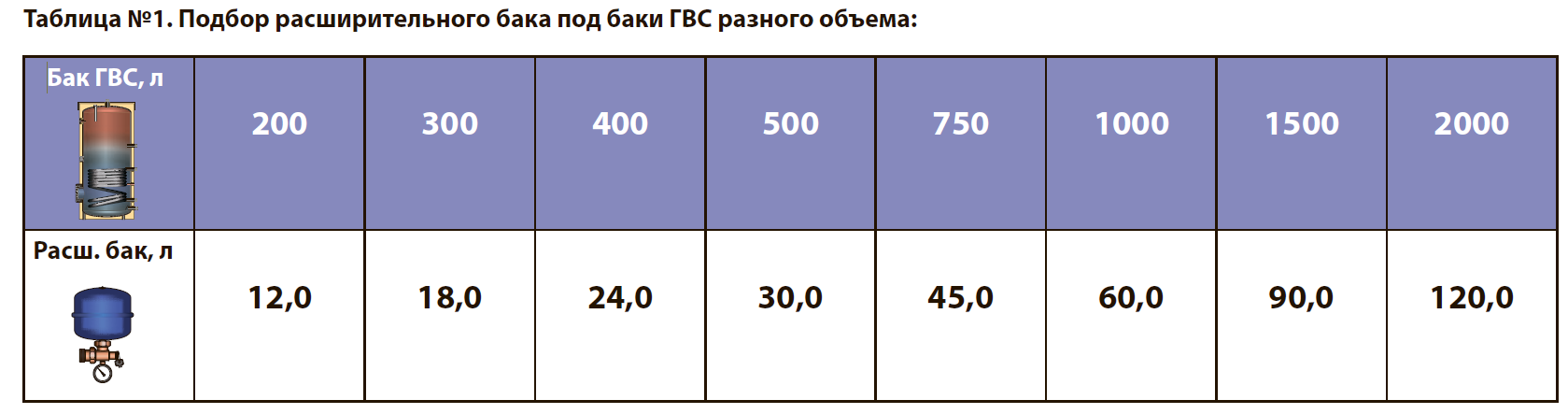

Важным моментом становиться рассчитать, какой объем расширительного бака понадобится.
Для того, чтобы вычислить какой объем бака вам понадобиться необходимо знать:
– Какой объем теплоносителя залит в систему
Ориентировочные данные для расчета:
– Какой теплоноситель залит в системе
Вода – объем расширительного бака рассчитываем, как 15% от объема системы
Жидкость содержащая этиленгликоль – объем расширительного бака рассчитываем, как 10% от объема системы.
Комплектация открытой системы отопления
Минимальная комплектация отопления
Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.
Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.
Для минимальной комплектации отопительной системы понадобятся такие элементы:
- Котел;
- Расширительный бак;
- Трубопроводы;
- Радиаторы и батареи.
Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.
Выбор котла для открытого отопления
Виды котлов для открытого отопления
В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.
Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.
Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:
- Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
- Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
- Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.
Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.
Модели расширительных баков для открытой системы
Схема установки и конструкция расширительного бака
Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.
Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:
- Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
- Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
- Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.
Способы установки расширительного бака
Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.
Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

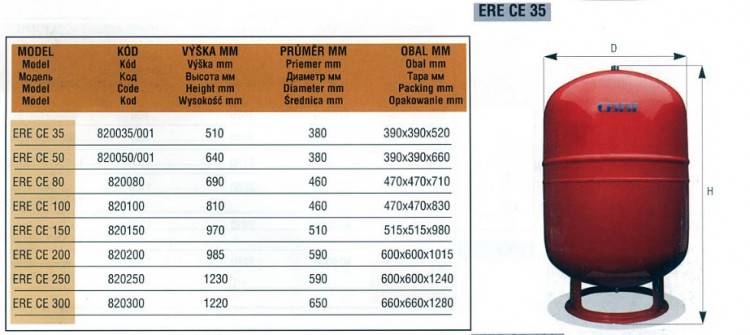

Какой бачок выбрать? Пять основных рекомендаций
Рекомендуется учесть:
- Для какой системы нужно выбрать бачок. Для открытой — следует покупать или мастерить емкость открытого типа, для замкнутой — закрытого мембранного.

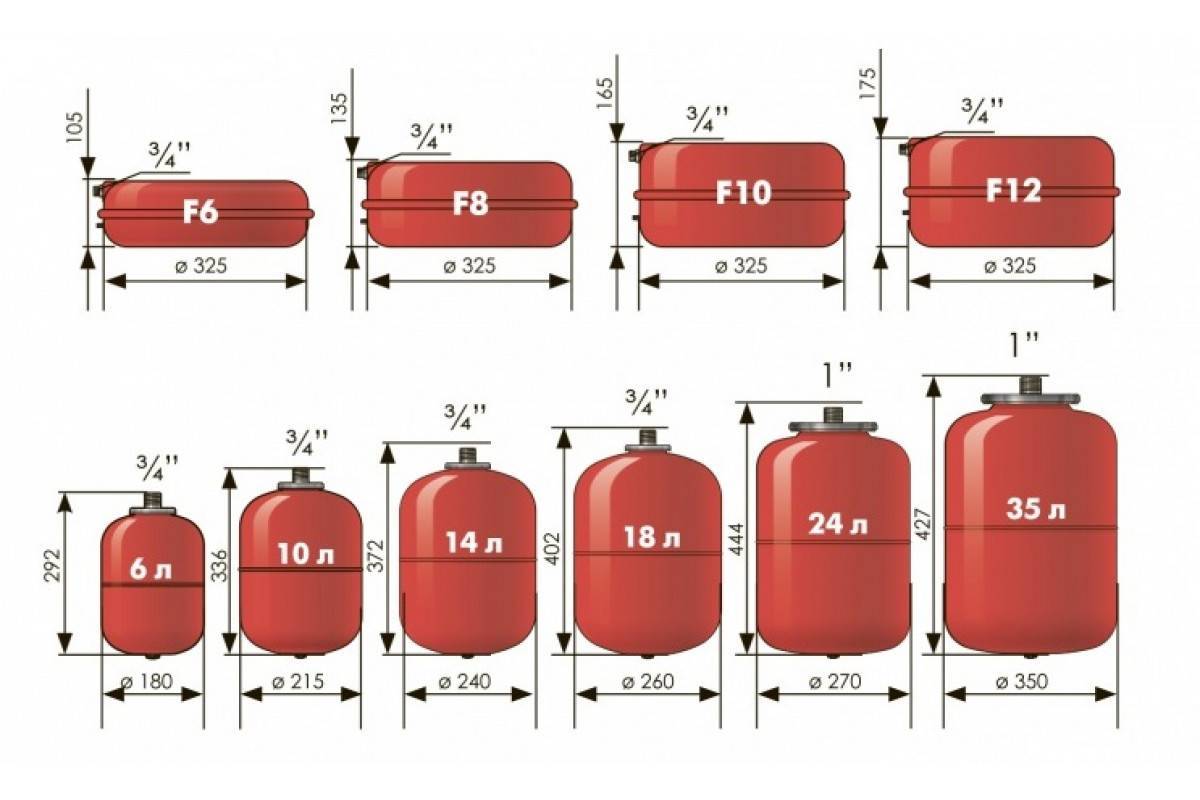

- Количество теплоносителя, производительность котла и протяженность трубопровода — исходя из этих величин, рассчитывается необходимый размер емкости.
- Подбор мембраны в закрытых бачках по эластичности
- Из какого материала изготовлен корпус бака и сама перегородка.
Диапазон использования температур, соотношение санитарных и гигиенических норм, условия эксплуатации.
Основные материалы для мембраны бака — EDPM (пропиленовая эластичная резина/синтетический этилен) и натуральный бутилкаучук.

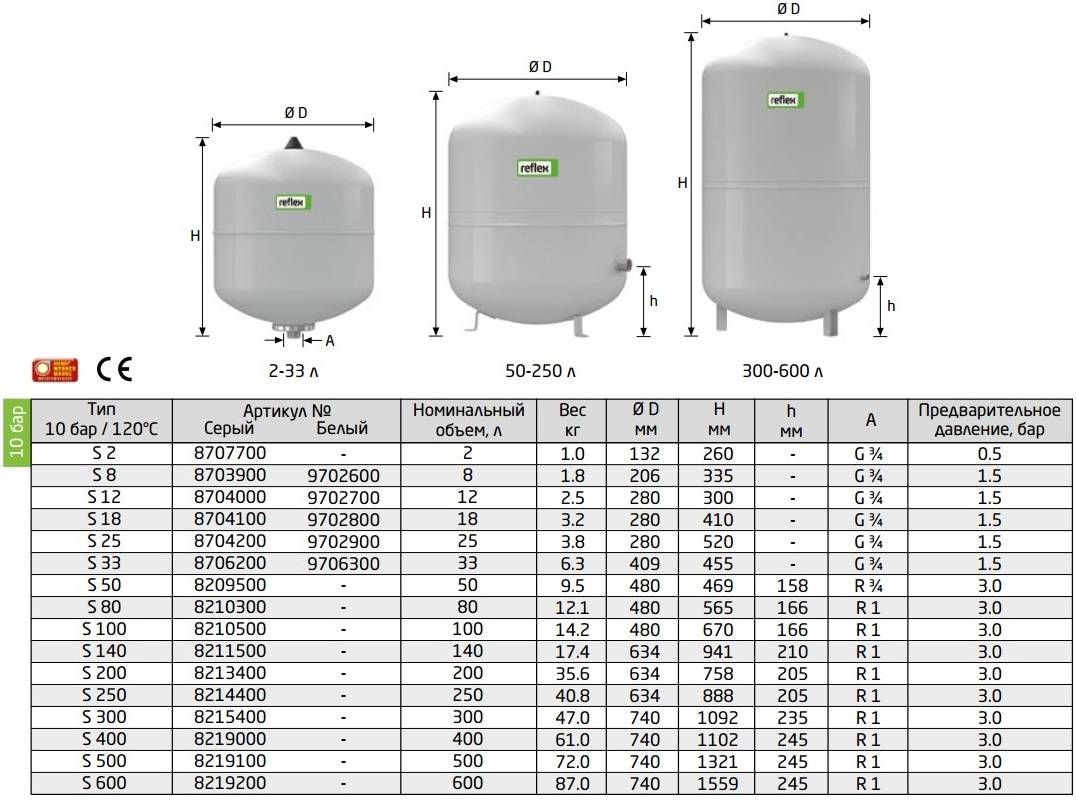

Выбор типа бака
Одним из основных элементов льного бака является мембрана, именно она во многом определяет надежность и долговечность работы бака в целом. Поэтому остановимся подробнее на этом вопросе.
На сегодняшний день существует несколько основных, наиболее часто используемых различными производителями материалов мембраны: натуральный бутилкаучук и E DM. Выбор того или иного материала основывается на задачах, которые стоят перед баком при использовании в той или иной системе.
Так, в системах централизованного отопления при нормальных условиях работы расширение жидкости, а следовательно, и нагружение мембраны происходит медленно, и в течение всего времени работы системы меняется незначительно. Однако температура эксплуатации может быть достаточно высока. Поэтому мембрана для такой системы должна быть изготовлена из стойкого к температуре и долговечного материала
В системах холодного водоснабжения влияние температуры теплоносителя на мембрану мало, так как температура воды в системе обычно не превышает 30 °С. Одной из главных характеристик мембраны для данной системы должна быть динамическая эластичность, т. к. система может включаться несколько раз в час и быстро нагружаться.
В большинстве моделей расширительных баков Flamco в качестве материала мембраны используется высококачественная натуральная резина (бутилкаучук), выдерживающая температуру от –10 до +70 °С (макс. процент содержания этиленгликоля 50 %), имеющая высокую стойкость к диффузии воды и обладающая наибольшей эластичностью по сравнению с другими материалами. Такой мембраной обладают все модификации упоминавшейся ранее модели Flexcon: C, CE, Pro, M (V 2-12500 л, PN 3/6/10 бар). Область их применения: отопление и охлаждение.
Для мембран расширительных баков Airfix A и D-E (V 2-3000 л, PN 10/16) используется натуральная пищевая резина, благодаря которой бак может применяться в системах питьевого водоснабжения.
А в новой серии баков Airfix P (V 8-5000 л, PN 10) мембрана изготовлена из EPDM для питьевой воды, что позволяет эксплуатировать данные баки при температуре от –10 до +100 °С.
Все оборудование Flamco имеет сертификат соответствия и Санитарно-Эпидемиологическое Заключение, разрешающее их использование в системах питьевого водоснабжения.

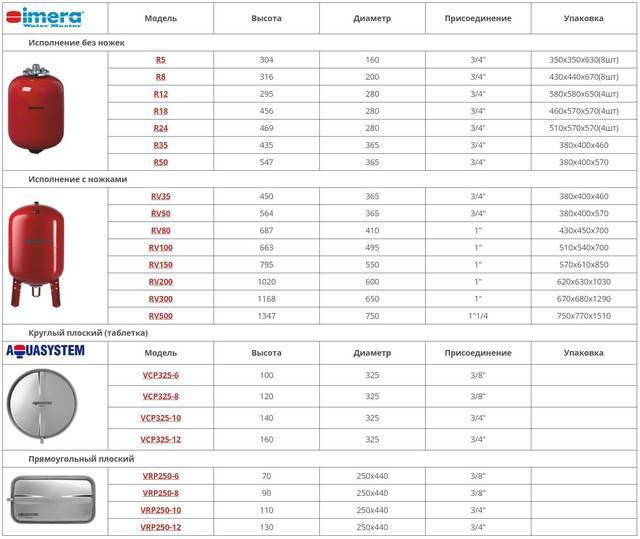

Существуют 3 типа крепления мембраны:
1. Незаменяемая мембрана, которая не растягивается, а «раскатывается» по стенкам бака, что повышает ее надежность, а специальная конструкция зажимного кольца обеспечивает долгий срок службы и предотвращает падение начального давления (реализована в моделях Flexcon C и Airfix A) ;
2. Заменяемая мембрана в форме груши, которая крепится к верхнему фланцу, практически совпадая по длине с баком, таким образом, что при поступлении теплоносителя она опирается на стенки бака и нагрузка распределяется равномерно по площади «груши» и не происходит натяжения ее «шейки», что значительно увеличивает срок службы мембраны (реализовано в модели Flexcon CE);
3. Заменяемая мембрана, закрепленная между двумя фланцами с противоположных концов бака, что помимо преимуществ, перечисленных во втором пункте, делает мембрану неподвижной (что особенно актуально при больших объемах), тем самым в разы увеличивая ее надежность и срок службы (модели: Flexcon M, на больших объемах Flexcon Pro и Airfix P).
Ориентировочные значения содержания воды в системах отопления
Для определения объема расширительного бака необходимо знать, какое количество теплоносителя умещается в отопительной системе. Данный параметр равен сумме объемов котла, трубопроводов и отопительных приборов.
Ориентировочно на 1 кВт мощности системы приходится:
- 7 литров – при использовании в системе конвекторов;
- 10,5 литров – если в качестве отопительных приборов установлены радиаторы.
Наличие теплых полов требует объема теплоносителя в количестве 17 л/кВт.
Расчет вместимости отопительной системы достаточно сложный, выполнить его под силу лишь специалистам. Потребитель, не обладающий инженерными знаниями, может воспользоваться приблизительной зависимостью – 1 кВт мощности котла = 15 литрам объема теплоносителя.
Например, при мощности котла, равной 25 кВт, объем воды в системе составит:
25 х 15 = 375 (литров).
